Tổng quan luận án

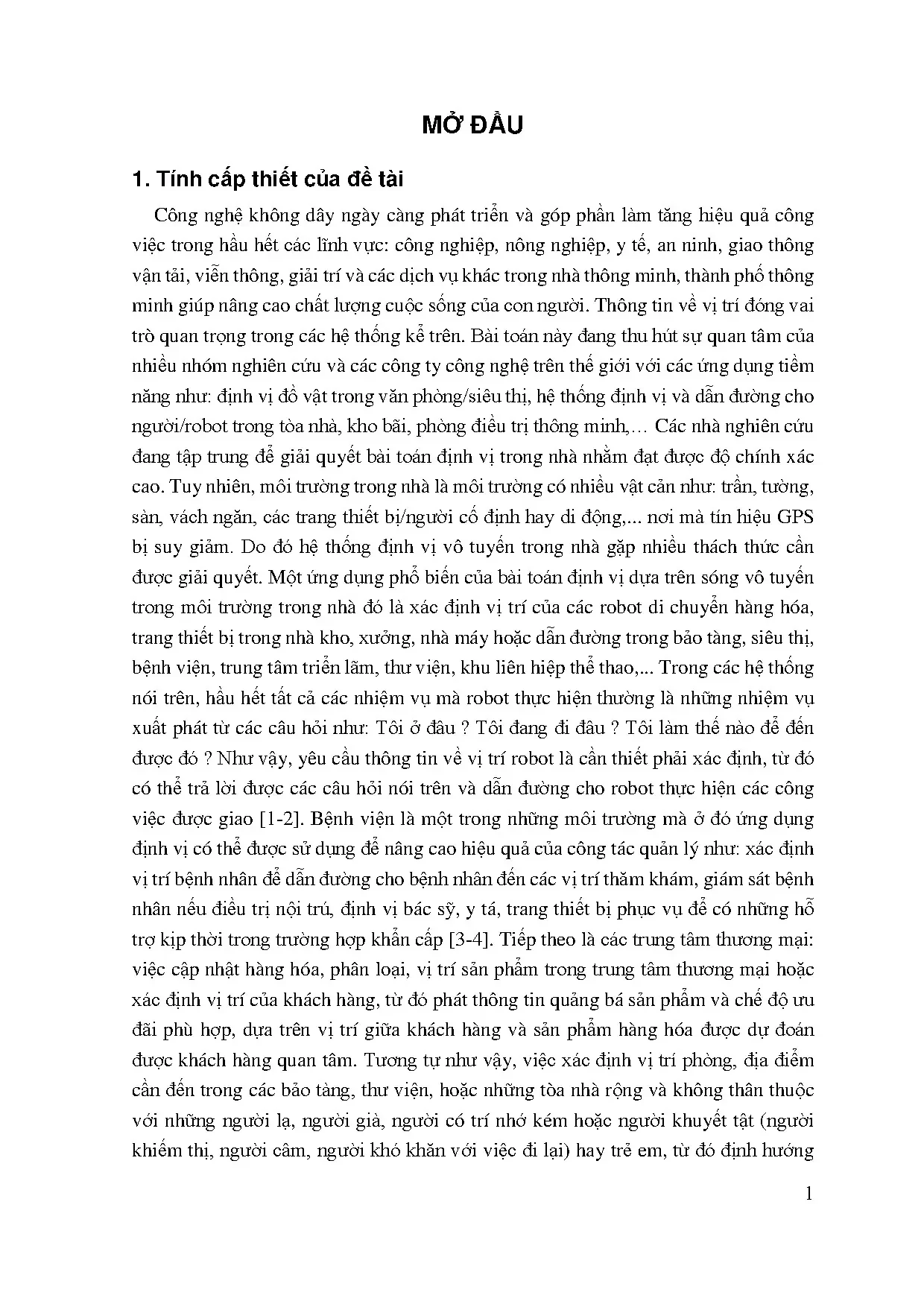

Luận án tiến sĩ thuộc chuyên ngành Kỹ thuật Vô tuyến / Kỹ thuật Viễn thông, tập trung giải quyết bài toán định vị đối tượng trong môi trường trong nhà bằng sóng vô tuyến thông qua việc tích hợp anten điều khiển búp sóng (AĐKBS). Trong môi trường trong nhà, tín hiệu định vị toàn cầu (GPS) bị suy hao mạnh do sự che chắn của trần, tường, sàn và các vật cản di động hoặc cố định. Đồng thời, hiện tượng truyền sóng đa đường (nhiễu xạ, phản xạ, tán xạ) gây suy giảm nghiêm trọng độ chính xác của các hệ thống định vị vô tuyến truyền thống. Khoảng trống nghiên cứu chính được xác định là: các hệ thống định vị vô tuyến hiện hữu chủ yếu sử dụng anten đẳng hướng hoặc anten định hướng cố định, đòi hỏi số lượng lớn trạm thu phát (Access Point - AP), làm tăng chi phí phần cứng, độ phức tạp tính toán và dễ bị ảnh hưởng bởi tín hiệu phản xạ từ tường, sàn và trần nhà. Luận án lựa chọn hướng tiếp cận kết hợp giữa thiết kế phần cứng anten mạch in chuyên dụng và triển khai thực nghiệm các mô hình hệ thống định vị vô tuyến để tối ưu hóa độ chính xác và cấu hình trạm.

Mục tiêu nghiên cứu

  1. Nghiên cứu và đề xuất mô hình hệ thống định vị vô tuyến trong nhà sử dụng AĐKBS nhằm nâng cao chất lượng định vị.
  2. Nghiên cứu và đề xuất AĐKBS mảng pha có búp sóng hẹp (dạng dải quạt), dễ chế tạo, cải thiện các tham số như hệ số tăng ích và hiệu suất, ứng dụng cho hệ thống định vị vô tuyến trong nhà.
  3. Nghiên cứu và đề xuất AĐKBS chuyển búp phân cực tròn cải thiện hệ số tăng ích, hiệu suất, băng thông, chất lượng phân cực tròn, dễ chế tạo, ứng dụng cho hệ thống định vị vô tuyến trong nhà.

Đối tượng nghiên cứu

  • Các hệ thống định vị vô tuyến trong nhà sử dụng AĐKBS, áp dụng các phương pháp định vị dấu vân tay (fingerprinting), giao góc (AoA) và giao khoảng cách (trilateration) dựa trên hai tham số đo lường chính là cường độ tín hiệu nhận (RSS) và góc tới của tín hiệu (AoA).
  • Các cấu trúc anten lưỡng cực mạch in phẳng, anten phân cực tròn dựa trên kỹ thuật quay liên tục.
  • Anten điều khiển búp sóng mảng pha dạng dải quạt và anten điều khiển búp sóng chuyển búp phân cực tròn.

Phạm vi nghiên cứu

  • Không gian và môi trường: Môi trường hẹp trong nhà (phòng làm việc, nhà xưởng, sảnh tòa nhà, nhà kính).
  • Công nghệ và chuẩn truyền thông: Sóng vô tuyến thuộc dải tần dùng chung ISM (Industrial, Scientific, and Medical) phục vụ các chuẩn mạng không dây phổ biến gồm Wi-Fi (IEEE 802.11), Zigbee / mạng cảm biến không dây (IEEE 802.15.4) và Bluetooth.
  • Tần số nghiên cứu: Các mốc tần số trung tâm 2,45 GHz; 5,0 GHz và 5,8 GHz (nằm trong các dải ISM 2,4 ÷ 2,5 GHz và 5,17 ÷ 5,875 GHz).
  • Giới hạn phần cứng: Nghiên cứu tập trung vào khối đo tham số vị trí (thiết kế anten và mạch dịch pha vi dải ma trận Butler) kết hợp thuật toán ước lượng vị trí, không xây dựng giao diện hiển thị vị trí trên phần mềm người dùng cuối.

Tổng quan tài liệu và vị trí của luận án

Các công trình nghiên cứu về hệ thống định vị vô tuyến trong nhà đã phát triển qua nhiều giai đoạn với các công nghệ và cấu hình khác nhau:

Các nghiên cứu quốc tế sử dụng anten truyền thống

  • DALS (1993, Canada) [16]: Hệ thống cảnh báo tự động cho quản ngục, hoạt động ở dải tần VHF/UHF dùng mô-đun Cisco, sử dụng phương pháp tam giác đạc dựa trên tham số RSS với 3 nút cảm biến, đạt sai số 6,1 m trên phạm vi 3048 m.
  • PinPoint 3D-iD (Werb và cộng sự) [24]: Áp dụng cho bệnh nhân trong bệnh viện, dựa trên chuẩn IEEE 802.11 và phương pháp giao khoảng cách theo tham số TDoA, đạt độ chính xác 1 ÷ 3 m trong hành lang dài 30 m nhưng yêu cầu cơ sở hạ tầng phức tạp và đắt tiền.
  • SPOT ON (2000, Xerox Palo Alto & ĐH Washington) [25]: Sử dụng thẻ RFID chủ động, phương pháp giao khoảng cách dựa trên RSS, đạt sai số khoảng 3 m trong không gian phòng.
  • LANDMARC (2003) [26]: Công nghệ RFID chủ động với 4 đầu đọc, 16 thẻ tham chiếu và 8 thẻ kiểm tra trong phòng 36 m², sử dụng phương pháp dấu vân tay, đạt sai số 1 ÷ 2 m.
  • RADAR (2001, Microsoft Research) [27]: Dựa trên cơ sở hạ tầng Wi-Fi IEEE 802.11 với 5 trạm trên mặt bằng 43 × 22 m, sử dụng tham số RSS; phương pháp dấu vân tay đạt sai số 2 ÷ 3 m, phương pháp giao khoảng cách đạt sai số 4,3 m.
  • Horus (2003, MIND Lab - ĐH Maryland) [28]: Chuẩn IEEE 802.11 với 4 trạm trên không gian 24,8 × 68,2 m, sử dụng phương pháp dấu vân tay dựa trên phân bố xác suất Bayes, đạt sai số 2,1 m.
  • Ekahau [29] và AeroScout [30-32]: Các giải pháp thương mại hóa Wi-Fi kết hợp RFID; Ekahau sử dụng dấu vân tay RSS với sai số 1 ÷ 3 m; AeroScout kết hợp RSS và TDoA với sai số 1 ÷ 5 m.
  • Ubisence [11, 32]: Công nghệ UWB kết hợp AoA và TDoA, đạt sai số 15 cm trong diện tích 400 m² nhưng chi phí phần cứng rất cao (18.345 USD cho 4 trạm và 5 thẻ).
  • Các nghiên cứu mở rộng quy mô: Đại học Texas tại Austin [75] (sai số 1,22 m với 6 trạm trên 32 m² dùng MinMax, ROCRSSI, KNN); RMIT Úc [76] (sai số 3,3 m với 5 AP trên 140 m²); Wei Chen [35] (kết hợp RSS, cảm biến hướng và camera trên 1250 m² đạt 1,2 ÷ 2,0 m); Suining He [77] tại Sân bay Hồng Kông (360 AP, sai số 11 m trên 10.000 m²), sân trường (320 AP, sai số 4 m trên 5000 m²), siêu thị Cyberport (190 AP, sai số 7 m trên 15.000 m²).

Các nghiên cứu về hệ thống định vị sử dụng anten điều khiển búp sóng (AĐKBS)

Từ năm 2007 đến 2018, việc áp dụng AĐKBS được triển khai nhằm giảm số trạm và hạn chế đa đường:

  • ĐH Công nghệ Nanyang (NTU - Singapore, 2009) [38]: Sử dụng 3 trạm với AĐKBS mảng lưỡng cực tuyến tính, phương pháp AoA, đạt sai số 0,57 m trên 15 m².
  • ĐH KU Leuven (Bỉ, 2017) [81]: Cấu hình 1 trạm, thuật toán AoA (MUSIC), đạt sai số 0,85 m trên 14 m².
  • ĐH Công nghệ Gdansk (Ba Lan, 2016) [54]: AĐKBS chuyển búp 360°, thuật toán KNN, sai số 1,61 m trên 20,25 m².
  • ĐH Florence (Ý, 2017) [40]: Anten tấm phân cực tròn chuyển búp, đạt sai số 0,44 m trên 25 m².
  • Hệ thống Hive5 (ĐH Santiago, Bồ Đào Nha, 2013) [41, 52]: 5 phần tử anten tấm phân cực tròn dải 2,43 ÷ 2,57 GHz xếp dạng bán cầu gắn trần, mạng nơ-ron ANN, sai số 0,99 m trên 28 m² với cấu hình đơn trạm.
  • S. Maddio (2015) [39, 59]: Hệ 4 trạm anten bán cầu 6 búp, đạt sai số 0,63 m trên 9,88 m² và 0,87 m trên 34,5 m².
Công trình / Tác giả Năm Số trạm Sai số trung bình (m) Diện tích ($m^2$) Tỷ số Sai số / Diện tích Phương pháp định vị
NTU [38] 2009 3 0,57 15,00 0,0380 AoA
Tham chiếu [46] 2009 1 1,69 / 2,32 57,60 0,0290 / 0,0400 AoA / KNN
Hive5 - L. Brás [41] 2013 1 0,99 28,00 0,0350 ANN
Tham chiếu [83] 2013 2 1,24 100,00 0,0124 Giao khoảng cách và góc
S. Maddio [39] 2015 4 0,63 / 0,87 9,88 / 34,50 0,0640 / 0,0252 Không nêu
Tham chiếu [84] 2016 1 0,70 64,00 0,0110 ANN
ĐH Gdansk [54] 2016 1 1,61 20,25 0,0800 KNN
S. Nagaraju [56] 2016 1 0,74 1 chiều (>10m) Không xác định Không nêu
KU Leuven [81] 2017 1 0,85 14,00 0,0610 AoA (MUSIC)
M. Passafiume [40] 2017 1 0,95 1 chiều (>3m) Không xác định AoA (MUSIC)
Tham chiếu [85] 2018 4 0,86 32,00 0,0270 AoA (MUSIC)

Tình hình nghiên cứu tại Việt Nam

  • Viện MICA - ĐH Bách Khoa Hà Nội [17, 18]: Định vị Wi-Fi bằng phương pháp dấu vân tay kết hợp xử lý ảnh camera và cảm biến đếm bước chân, bản đồ; đạt sai số trung bình 1,59 m ở hành lang không vật cản.
  • Trường ĐH Công nghiệp Hà Nội [19]: Phương pháp dấu vân tay Wi-Fi dùng mô hình C-GMM.
  • Trường ĐH Công nghệ - ĐHQGHN [20]: Sử dụng mô hình hỗn hợp Gaussian (GMM) trên tham số RSS Wi-Fi, tập trung vào thuật toán huấn luyện nhưng mới dừng ở mức mô phỏng.
  • Viện Điện - ĐH Bách Khoa Hà Nội [21, 22]: Khảo sát suy hao tín hiệu RFID UHF trong nhà, sử dụng anten phân cực tròn và phương pháp tam giác đạc đa anten.

Khoảng trống nghiên cứu luận án giải quyết

Các nghiên cứu AĐKBS quốc tế thường sử dụng anten dây không phẳng, cấu trúc 3D phức tạp (như khối bán cầu), hoặc anten tấm có hiệu suất bức xạ thấp, băng thông hẹp và tiếp điện cáp đồng trục không đồng phẳng với mạch dịch pha. Hơn nữa, các anten mảng pha bức xạ hai hướng đòi hỏi lắp đặt màn chắn hấp thụ để tránh phản xạ tường. Luận án giải quyết khoảng trống này bằng cách đề xuất cấu trúc anten lưỡng cực mạch in phẳng (dễ chế tạo trên bo mạch vi dải tại Việt Nam), tích hợp mạch dịch pha ma trận Butler đồng phẳng, tạo búp sóng dạng dải quạt (hẹp theo phương quét ngang, khống chế phương đứng) và anten chuyển búp phân cực tròn chất lượng cao nhằm hạn chế tối đa suy hao phân cực khi đối tượng di động đổi hướng liên tục.

Cơ sở lý thuyết và phương pháp nghiên cứu

1. Cơ sở lý thuyết truyền sóng và khối chức năng hệ thống

Hệ thống định vị vô tuyến gồm 4 khối chức năng chính: Khối đối tượng (tĩnh hoặc động), Khối đo tham số vị trí (phần cứng thu phát và anten), Khối thuật toán xác định vị trí và Khối hiển thị vị trí. Hệ thống được phân loại theo cấu hình: Tự định vị (TĐV), Tự định vị gián tiếp (TĐVGT), Định vị từ xa (ĐVTX) và Định vị từ xa gián tiếp (ĐVTXGT).

Mô hình truyền sóng suy hao theo khoảng cách

Công suất tín hiệu thu trong không gian tự do tuân theo công thức truyền sóng Friis:

$$P_r(d) = P_t G_t G_r \left(\frac{\lambda}{4\pi d}\right)^2 \frac{1}{L}$$

Chuyển đổi sang đơn vị logarit (dBm):

$$P_r(d)\big|{\text{dBm}} = P_t + G_t + G_r - 20\log{10}\left(\frac{4\pi d}{\lambda}\right) - 10\log_{10}(L)$$

Trong môi trường trong nhà chịu ảnh hưởng của hiện tượng đa đường và hiệu ứng bóng râm (shadow fading), mô hình suy hao Log-distance được áp dụng:

$$P_r(d)\big|{\text{dBm}} = P_r(d_0)\big|{\text{dBm}} - 10 n \log_{10}\left(\frac{d}{d_0}\right) + X_\sigma$$

Trong đó: $d_0$ là khoảng cách chuẩn ($d_0 = 1\text{ m}$); $n$ là hệ số mũ suy hao công suất ($n \in [1,6;\ 6,5]$ đối với môi trường trong nhà); $X_\sigma$ là biến ngẫu nhiên Gauss biểu diễn hiệu ứng bóng râm: $X_\sigma \sim \mathcal{N}(\mu, \sigma^2)$. Cường độ RSS thu được tính theo phân bố Log-normal:

$$P(RSS_{\text{dBW}}) = \frac{1}{\sqrt{2\pi}\sigma_{RSS}} \exp\left( -\frac{(RSS_{\text{dBW}} - \overline{RSS}{\text{dBW}})^2}{2\sigma{RSS}^2} \right)$$

2. Các phương pháp và thuật toán định vị

  • Tham số vị trí:
    • RSS / RSSI: Đo cường độ tín hiệu, không yêu cầu đồng bộ thời gian.
    • AoA: Đo hướng góc tới $\theta_i = \arctan\left(\frac{y_i - y}{x_i - x}\right)$, yêu cầu anten có khả năng phân biệt hướng hoặc AĐKBS.
  • Phương pháp giao khoảng cách (Trilateration): Xác định tọa độ $(x, y)$ từ khoảng cách ước lượng $d_i$ tới $N$ trạm $(x_i, y_i)$ thông qua hệ phương trình $(x - x_i)^2 + (y - y_i)^2 = d_i^2$. Các thuật toán xử lý:
    • Thuật toán bình phương tối thiểu (LS): Ước lượng nghiệm dạng ma trận $\hat{X} = (A^T A)^{-1} A^T b$.
    • Thuật toán LS có trọng số (WLS): Bổ sung ma trận trọng số $w_i = 1/\sigma_i$ dựa trên phương sai sai số đo.
    • Thuật toán MinMax: Tạo các hình vuông bao quanh bán kính $d_i$ và tìm vùng giao nhau.
    • Thuật toán BGI (Barycentric Geometric Intersection): Quy trình hình học 6 bước tìm giao điểm giữa các cặp đường tròn $C_i$ và tính toán trọng tâm điểm giao cắt.
  • Phương pháp giao góc (AoA): Xác định giao điểm của các tia hướng sóng tới từ tối thiểu 2 trạm phát; sử dụng các kỹ thuật ước lượng hướng như RSSmax, MUSIC, ESPRIT, MVDR.
  • Phương pháp dấu vân tay (Fingerprinting): Gồm 2 giai đoạn:
    • Giai đoạn ngoại tuyến (Offline): Thu thập CSDL gồm các véc-tơ RSS tại các điểm chuẩn (tham chiếu) $F_j$ trên lưới khảo sát.
    • Giai đoạn trực tuyến (Online): Đo véc-tơ $RSS_T$ và ước lượng vị trí bằng thuật toán KNN, WKNN, mạng nơ-ron ANN, SVM hoặc quy tắc xác suất Bayes:

$$P(F_j | RSS_T) = \frac{P(F_j) \prod_{i=1}^N P(rss_i | F_j)}{P(RSS_T)}$$

Vị trí được xác định theo chuẩn hợp lý cực đại: $\hat{F} = \arg\max_{F_j} [P(F_j | RSS_T)]$.

Phương pháp định vị Thuật toán tiêu biểu Độ chính xác Thời gian triển khai Ưu điểm chính Hạn chế chính
Giao góc (AoA) RSSmax, MUSIC, ESPRIT Trung bình Thấp Không cần đồng bộ tín hiệu, không cần giai đoạn huấn luyện CSDL Nhạy cảm với nhiễu đa đường, yêu cầu anten định hướng/AĐKBS
Giao khoảng cách LS, WLS, MinMax, BGI Thấp Trung bình Dễ tính toán, dùng được phần cứng vô tuyến thông thường qua RSS Sai số lớn do biến động mô hình truyền sóng và đa đường
Dấu vân tay KNN, WKNN, Bayes, ANN Cao Cao Hoạt động tốt trong môi trường phức tạp NLoS, không cần thông số góc/khoảng cách Tốn thời gian thu thập CSDL offline; giảm độ chính xác khi môi trường thay đổi

3. Cơ sở lý thuyết Anten mảng và Anten điều khiển búp sóng

  • Trường bức xạ tổng của anten mảng: $E_{\text{tổng}} = E_{\text{phần tử}} \times AF(\psi)$.
  • Hệ số mảng tuyến tính $N$ phần tử cách đều khoảng cách $d$:

$$AF = \sum_{n=1}^N a_n e^{j(n-1)\psi}, \quad \text{với } \psi = k d \cos\theta + \beta$$

  • Góc quét búp sóng chính $\theta_i$ phụ thuộc vào độ lệch pha $\beta_i$ giữa các phần tử:

$$\theta_i = \arccos\left(-\frac{\beta_i}{k d}\right)$$

  • Để tránh xuất hiện búp sóng phụ không mong muốn, khoảng cách giữa các phần tử được thiết lập trong khoảng $\lambda/4 \le d \le \lambda/2$.
  • Cấu trúc AĐKBS: Sử dụng AĐKBS mảng pha tương tự tích hợp bộ dịch pha ma trận Butler (cấu trúc mạch vi dải thụ động, không dùng đi-ốt phi tuyến, tổn hao thấp) và AĐKBS chuyển búp phân cực tròn (công nghệ vi dải phân vùng SAA).

Nội dung chính theo từng chương

Chương 1: Tổng quan về hệ thống định vị vô tuyến trong nhà sử dụng anten điều khiển búp sóng

  • Trình bày bức tranh tổng quan về các công nghệ định vị trong nhà: sóng vô tuyến (RF chiếm 66%, gồm Wi-Fi 24%, Bluetooth 17%, Zigbee 8%, RFID 7%, UHF 4%), hồng ngoại (9%), UWB (6%), GPS trong nhà (4%), từ trường (1%).
  • Phân tích chi tiết 4 cấu hình hệ thống: TĐV, TĐVGT, ĐVTX, ĐVTXGT và các sơ đồ khối chức năng.
  • Khảo sát các mô hình toán học lan truyền sóng trong nhà (suy hao kênh truyền, phân bố Log-normal cho pha đinh che khuất, phân bố Rayleigh cho NLoS, phân bố Rice cho LoS, mô hình 2 tia dual-slope, mô hình COST231).
  • Trình bày chi tiết lý thuyết toán học của các tham số vị trí (RSS, AoA, ToA, TDoA, PoA) và các kỹ thuật định vị (Giao khoảng cách với thuật toán LS, WLS, MinMax, BGI; Giao góc AoA; Dấu vân tay với KNN, WKNN, Bayes, ANN).
  • Tổng hợp lý thuyết anten mảng vi dải, nguyên lý điều khiển búp sóng cơ học và điện tử (phân biệt AĐKBS số và AĐKBS tương tự; phân loại AĐKBS chuyển búp gồm ESPAR, SAA và AĐKBS mảng pha tích hợp ma trận Butler).

Chương 2: Hệ thống định vị vô tuyến ba trạm trong nhà

  • Bối cảnh ứng dụng: Phát triển hệ thống định vị cho không gian rộng (nhà xưởng, sảnh lớn, phòng điều trị) dựa trên chuẩn IEEE 802.15.4 (công nghệ Zigbee, dải tần 2,4 ÷ 2,4835 GHz), đối tượng di động là robot hoặc các nút cảm biến. Cấu hình 3 trạm được lựa chọn là số lượng trạm tối thiểu để thực hiện phương pháp giao khoảng cách thời gian thực và mở rộng không gian định vị.
  • Yêu cầu kỹ thuật AĐKBS: Góc quét theo phương ngang ($xOy$) xấp xỉ $90^\circ$ để tránh phản xạ từ tường/vách ngăn; độ rộng búp sóng theo phương đứng ($yOz$) khống chế dưới $100^\circ$ (dải quạt hẹp) nhằm triệt tiêu phản xạ từ mặt sàn và trần nhà.
  • Thiết kế phần tử anten lưỡng cực mạch in (LC-ĐaH):
    • Sử dụng cấu hình lưỡng cực mạch in nửa bước sóng tiếp điện trung tâm, chế tạo trên chất nền Rogers RO4003 ($h = 0,8\text{ mm}$, độ dày lớp đồng $t = 0,035\text{ mm}$, hằng số điện môi $\varepsilon_r = 3,55$, hệ số suy hao $\tan\delta = 0,0027$).
    • Tích hợp bộ biến đổi đối xứng - bất đối xứng (balun) vi dải hình chữ "J" với độ dài các nhánh $L_{f2} = L_b = \lambda/4$ ($\theta_{f2} = \theta_b = 90^\circ$) để phối hợp trở kháng và mở rộng băng thông. Trở kháng đầu vào được tính toán dựa trên biểu thức Pocklington và phương pháp moment:

$$Z_{in} = 120\left[\ln\left(\frac{8L}{W}\right) - 1\right] - j(A + jB)$$

  • Thiết kế AĐKBS mảng pha:
    • Cấu hình mảng 4 phần tử đặt thẳng hàng, khoảng cách $d \approx \lambda/2$.
    • Tích hợp ma trận dịch pha Butler $4 \times 4$ vi dải, tạo ra 4 búp sóng dải quạt hẹp tại tần số 2,45 GHz và thiết kế mở rộng cấu hình 8 búp sóng tại tần số 5,0 GHz.
  • Thực nghiệm hệ thống 3 trạm: Triển khai đo đạc thực nghiệm tham số RSS và AoA với các thuật toán định vị (LS, WLS, BGI), đánh giá độ chính xác định vị và chứng minh hiệu quả giảm hiện tượng đa đường so với anten đẳng hướng truyền thống.

Chương 3: Hệ thống định vị vô tuyến đơn trạm trong nhà sử dụng AĐKBS

  • Đề xuất AĐKBS mảng pha dải quạt rộng: Thiết kế AĐKBS mảng pha có góc mở búp sóng theo phương đứng ($yOz$) lớn hơn $100^\circ$ tại tần số 2,45 GHz phục vụ cấu hình định vị đơn trạm sử dụng 2 AĐKBS dải quạt rộng đặt vuông góc hoặc phối hợp.
  • Đề xuất AĐKBS chuyển búp phân cực tròn tại tần số 5,8 GHz:
    • Giải quyết bài toán suy hao do phân cực khi đối tượng di động đổi hướng liên tục trong không gian 2D/3D.
    • Thiết kế anten phần tử phân cực tròn dựa trên kỹ thuật quay liên tục (sequential rotation), tích hợp chuyển mạch cao tần để tạo giản đồ bức xạ quay bao phủ không gian.
    • Tối ưu hóa cấu trúc phẳng để lắp đặt trực tiếp trên trần nhà, giúp bao quát vùng định vị $360^\circ$ mà không cần đặt trạm ở giữa phòng.
  • Thực nghiệm hệ thống định vị đơn trạm: Đánh giá hiệu năng định vị của trạm đơn tích hợp AĐKBS chuyển búp phân cực tròn và AĐKBS mảng pha dải quạt rộng; phân tích sai số định vị theo các phương pháp dấu vân tay (KNN, WKNN) và ước lượng AoA.

Kết quả và những đóng góp mới

Đóng góp về mặt lý luận và thiết kế phần cứng

  1. Thiết kế anten mạch in và bộ dịch pha vi dải:
    • Đề xuất cấu trúc anten lưỡng cực mạch in nửa bước sóng tích hợp balun vi dải chữ "J" trên chất nền Rogers RO4003, cho phép phối hợp trở kháng tối ưu và dễ dàng điều chỉnh độ rộng búp sóng.
    • Đề xuất AĐKBS mảng pha có búp sóng dải quạt hẹp (4 búp sóng tại tần số 2,45 GHz và 8 búp sóng tại tần số 5,0 GHz) tích hợp bộ dịch pha ma trận Butler đồng phẳng hoàn toàn bằng đường vi dải.
    • Đề xuất AĐKBS mảng pha có búp sóng dải quạt rộng tại tần số 2,45 GHz.
    • Đề xuất AĐKBS chuyển búp phân cực tròn hoạt động tại tần số 5,8 GHz dựa trên kỹ thuật quay liên tục, mở rộng băng thông phân cực tròn và nâng cao hệ số tăng ích.
  2. Đề xuất mô hình hệ thống định vị vô tuyến mới:
    • Mô hình hệ thống định vị 3 trạm dựa trên chuẩn IEEE 802.15.4 (Zigbee) tích hợp AĐKBS mảng pha dải quạt hẹp cho không gian rộng.
    • Mô hình hệ thống định vị đơn trạm gắn trần tích hợp AĐKBS mảng pha dải quạt rộng hoặc AĐKBS chuyển búp phân cực tròn.

Đóng góp về mặt thực tiễn

  • Toàn bộ các cấu trúc AĐKBS đề xuất đều sử dụng công nghệ mạch in phẳng, tương thích với quy trình công nghệ chế tạo bo mạch vi dải sẵn có tại Việt Nam, giá thành thấp.
  • Sử dụng dải tần ISM chuẩn (2,45 GHz; 5 GHz; 5,8 GHz) tương thích hoàn toàn với các thiết bị mạng không dây thương mại (Wi-Fi, Zigbee, Bluetooth).
  • Giảm số lượng trạm thu phát cần lắp đặt trong các ứng dụng thực tế (như phòng điều trị bệnh thông minh, quản lý robot nhà xưởng, tòa nhà thông minh), giảm tải tính toán và chi phí đầu tư cơ sở hạ tầng.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Nghiên cứu chỉ giới hạn trong môi trường hẹp trong nhà (phòng đơn, hội trường, sàn phẳng), chưa đánh giá trên các không gian đa tầng phức tạp có suy hao xuyên sàn/tường lớn theo mô hình COST231.
  • Mạch dịch pha ma trận Butler và chuyển mạch tương tự cung cấp các góc quét búp sóng cố định rời rạc, chưa đạt được khả năng quét liên tục và định dạng búp sóng linh hoạt như kỹ thuật mảng pha số.
  • Đề tài tập trung vào khối đo đạc tham số vật lý và giải thuật ước lượng tọa độ, chưa xây dựng hoàn thiện khối phần mềm giao diện người dùng để hiển thị và dẫn đường thời gian thực.

Hạn chế và hướng phát triển tiếp

  • Mở rộng thử nghiệm hệ thống định vị sử dụng AĐKBS trên các môi trường thực tế quy mô lớn hơn với nhiều vật cản di động (bệnh viện, trung tâm thương mại nhiều tầng).
  • Nghiên cứu kết hợp AĐKBS với các cảm biến phụ trợ (con quay hồi chuyển, cảm biến gia tốc, la bàn số) và thuật toán lọc Kalman mở rộng để nâng cao độ chính xác khi định vị đối tượng di chuyển với vận tốc cao.
  • Hoàn thiện phần mềm máy chủ giám sát, tích hợp bản đồ số và khối hiển thị vị trí thời gian thực.

Giá trị tham khảo

  • Đối với nghiên cứu sinh và học viên cao học ngành Điện tử - Viễn thông: Luận án cung cấp quy trình thiết kế hoàn chỉnh từ tính toán lý thuyết trở kháng, mô phỏng anten mạch in, thiết kế ma trận Butler vi dải đến các phương pháp giải hệ phương trình định vị (LS, WLS, BGI, Bayes).
  • Đối với kỹ sư thiết kế phần cứng RF và IoT: Cung cấp thông số kích thước, chất nền Rogers RO4003, cấu trúc balun chữ "J" và cấu hình mảng vi dải 2,45 GHz / 5,8 GHz có khả năng gia công trực tiếp trên dây chuyền mạch in công nghiệp.
  • Đối với các nhà phát triển hệ thống định vị và tự động hóa: Cung cấp giải pháp kỹ thuật triển khai mạng định vị Zigbee 3 trạm và Wi-Fi đơn trạm với chi phí thấp, tối ưu hóa số lượng trạm thu phát trong nhà kho và phòng điều trị thông minh.

Câu hỏi thường gặp

1. Tại sao luận án lại lựa chọn AĐKBS mảng pha búp sóng dải quạt hẹp cho hệ thống định vị ba trạm?

Trong hệ thống 3 trạm cho không gian rộng (chuẩn IEEE 802.15.4), các trạm thường được gắn trên tường hoặc cột do trần nhà thấp hoặc không đủ chắc chắn. Búp sóng dải quạt hẹp có góc quét ngang ($xOy$) xấp xỉ $90^\circ$ và độ rộng búp đứng ($yOz$) dưới $100^\circ$. Cấu trúc này vừa bao quát toàn bộ vùng định vị phía trước, vừa triệt tiêu các thành phần sóng bức xạ vào tường, trần và sàn, giảm thiểu hiện tượng phản xạ đa đường.

2. Ưu điểm của việc sử dụng ma trận Butler trong bộ dịch pha AĐKBS của luận án là gì?

Ma trận Butler là bộ dịch pha thụ động được thiết kế hoàn toàn trên cấu trúc đường truyền vi dải. Ma trận này không sử dụng các linh kiện bán dẫn chuyển mạch hay đi-ốt biến dung phi tuyến, giúp giảm tổn hao công suất trên đường truyền, loại bỏ nhiễu điều khiển điện áp, có độ bền điện cao, kết cấu phẳng dễ chế tạo đồng bộ trên cùng bo mạch với mảng anten lưỡng cực.

3. Cấu hình anten lưỡng cực mạch in đẳng hướng (LC-ĐaH) trong luận án được thiết kế với các thông số vật liệu nào?

Anten LC-ĐaH nửa bước sóng được thiết kế tại tần số trung tâm 2,45 GHz trên chất nền điện môi Rogers RO4003 với các thông số: chiều dày chất nền $h = 0,8\text{ mm}$, chiều dày lớp đồng $t = 0,035\text{ mm}$, hằng số điện môi tương đối $\varepsilon_r = 3,55$, và hệ số tổn hao điện môi $\tan\delta = 0,0027$.

4. Thuật toán BGI (Barycentric Geometric Intersection) trong phương pháp giao khoảng cách hoạt động như thế nào?

BGI là thuật toán xác định vị trí dựa trên hình học thuần túy gồm 6 bước: (1) Xác định $N$ đường tròn $C_i$ từ tọa độ trạm và bán kính $r_i$ ước lượng qua RSS; (2) Xét từng cặp đường tròn liên tiếp để tìm điểm giao nhau $M_1$; (3) Xác định điểm $M_2$ là trung điểm giữa $M_1$ và vị trí trạm kế tiếp; (4) Lặp lại quy trình để tìm các điểm $M_i$; (5) Điểm cuối cùng hội tụ chính là tọa độ đối tượng cần ước lượng $\hat{M}(\hat{x}, \hat{y})$. Thuật toán đạt độ chính xác cao tương đương phương pháp dấu vân tay khi số trạm $N \ge 5$.

5. Tại sao AĐKBS chuyển búp phân cực tròn tại dải tần 5,8 GHz được đề xuất cho cấu hình đơn trạm?

Khi đối tượng di động di chuyển trong nhà, hướng của anten máy thu liên tục thay đổi, gây suy hao nghiêm trọng do lệch phân cực nếu sử dụng anten phân cực tuyến tính. AĐKBS chuyển búp phân cực tròn tại 5,8 GHz (kỹ thuật quay liên tục) lắp đặt trên trần nhà giúp duy trì chất lượng tín hiệu ổn định bất kể hướng quay của đối tượng, đồng thời phủ kín không gian $360^\circ$ mà không cần đặt thiết bị tại trung tâm sàn phòng.

Kết luận

Luận án đã giải quyết bài toán nâng cao độ chính xác và tối ưu hóa cấu hình cho hệ thống định vị vô tuyến trong nhà bằng việc nghiên cứu, chế tạo các cấu trúc anten điều khiển búp sóng (AĐKBS) mạch in tương tự. Tác giả đã đề xuất thành công AĐKBS mảng pha dải quạt hẹp (2,45 GHz và 5,0 GHz) tích hợp ma trận Butler cho hệ thống 3 trạm chuẩn IEEE 802.15.4, cùng AĐKBS chuyển búp phân cực tròn (5,8 GHz) cho hệ thống đơn trạm gắn trần. Các kết quả thiết kế và thực nghiệm đã chứng minh khả năng hạn chế hiệu ứng truyền sóng đa đường, giảm số lượng trạm thu phát và nâng cao độ chính xác định vị. Công trình có giá trị khoa học và khả năng ứng dụng thực tiễn cao trong các hệ thống nhà thông minh và phòng điều trị y tế tại Việt Nam.
