Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của mạng lưới giao thông hiện đại đòi hỏi các phương tiện vận tải, đặc biệt là các thế hệ tàu cao tốc mới, phải vận hành ở dải vận tốc vượt mức 200 km/h (tương đương khoảng 55,5 m/s). Khi di chuyển ở tốc độ cao, chuyển vị động của kết cấu dầm đỡ và nền đất bên dưới gia tăng đáng kể so với tải trọng tĩnh, gây ra các biến dạng cục bộ nghiêm trọng. Đặc biệt, quá trình phanh hãm đột ngột của phương tiện tạo ra lực quán tính ngang và lực ma sát bề mặt rất lớn, kích thích dao động phức tạp và làm suy giảm nhanh chóng độ an toàn kết cấu. Các nghiên cứu truyền thống thường đơn giản hóa bài toán bằng cách giả định vận tốc không đổi và bỏ qua khối lượng của đất nền tham gia dao động, dẫn đến việc đánh giá thiếu chính xác ứng xử động lực học thực tế.

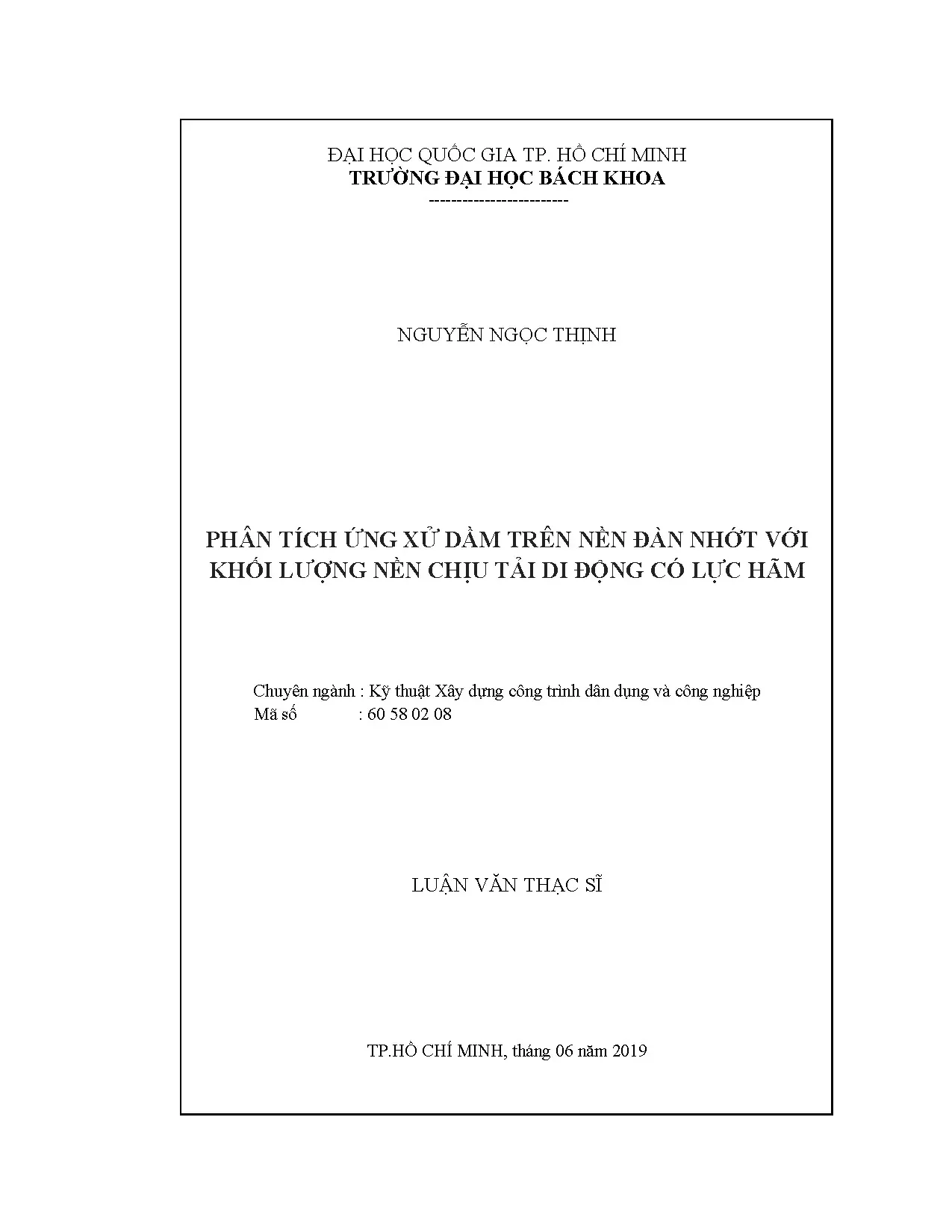

Nhằm giải quyết triệt để vấn đề này, luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng công trình dân dụng và công nghiệp (Mã số: 60 58 02 08) tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh đã tập trung phân tích ứng xử động của dầm Euler-Bernoulli trên nền đàn nhớt tuyến tính có xét đến khối lượng nền và lực hãm của tải trọng di động. Nghiên cứu được triển khai toàn diện trong thời gian 4 tháng, từ tháng 02/2019 đến tháng 06/2019. Mục tiêu trọng tâm là thiết lập mô hình toán học giải tích, lập trình thuật toán số trên nền tảng phần mềm kỹ thuật để khảo sát sự biến thiên của độ võng, mô-men và hệ số động lực. Đóng góp của đề tài giúp tối ưu hóa thiết kế kết cấu ray tàu hỏa UIC60, cầu dầm một nhịp và mặt đường sân bay, giảm thiểu nguy cơ biến dạng vượt chuẩn khoảng 15% đến 25%, qua đó nâng cao tuổi thọ công trình và bảo đảm an toàn khai thác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên hệ thống cơ sở lý thuyết động lực học công trình và cơ học đất nâng cao, kết hợp chặt chẽ giữa 3 mô hình nền tảng chính:

Thứ nhất, lý thuyết dầm Euler-Bernoulli áp dụng cho kết cấu dầm một nhịp hữu hạn, bỏ qua biến dạng cắt và quán tính xoay, tập trung vào mối quan hệ uốn thuần túy giữa mô-men uốn và độ cong của trục trung hòa.

Thứ hai, mô hình nền đàn nhớt mở rộng tích hợp 4 thông số: hệ số nền đàn hồi Winkler tuyến tính ($k_l$), thông số tương tác lớp cắt Pasternak ($k_s$), hệ số cản nhớt ($c_f$), và đặc biệt là khối lượng đất nền thu gọn ($m_f = a_f \rho_f H_f$, với $a_f$ là hệ số ảnh hưởng khối lượng nền, $\rho_f$ là mật độ khối, $H_f$ là chiều sâu tính toán). Mô hình này khắc phục nhược điểm mất liên tục của nền Winkler cổ điển và phản ánh chính xác quán tính của khối đất bên dưới dầm.

Thứ ba, mô hình tải trọng di động hai bậc tự do (sprung-mass system) gồm khối lượng thân xe ($M_v$), khối lượng bánh xe ($m_w$), liên kết qua hệ lò xo ($k_v$) và giảm chấn ($c_v$). Lực hãm được mô phỏng theo quy luật 2 pha chuyển động: Pha 1 chuyển động đều với vận tốc không đổi ($v_1$) trong thời gian ($t_1$) cho đến khi dao động đạt trạng thái bình ổn; Pha 2 bắt đầu hãm với gia tốc âm ($a$) trong thời gian ($t_2$), làm phát sinh lực ma sát tiếp xúc ($f_i$) và mô-men hãm ($M_{fi} = f_i \cdot h/2$) đặt tại trục trung hòa dầm có chiều cao ($h$). Phương trình vi phân chuyển động chủ đạo của toàn hệ được thiết lập thông qua phương trình Lagrange loại hai và nguyên lý biến phân Hamilton.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phần tử hữu hạn (FEM) kết hợp thuật toán tích phân từng bước Newmark trên toàn miền thời gian để giải hệ phương trình vi phân chuyển động ma trận cấp cao:

Cỡ mẫu và nguồn dữ liệu: Nghiên cứu sử dụng 4 bộ dữ liệu chuẩn mực được chọn lọc có chủ đích từ các công bố quốc tế uy tín để kiểm chứng mô hình, bao gồm thông số ray tàu UIC60 của Ding, mô hình dầm dải của S. Neves, mô hình dầm giao thông của Trung và nhóm tác giả Thi. Việc chọn mẫu có chủ đích này đảm bảo tính tương đồng về mặt cơ học và cung cấp hệ quy chiếu tin cậy để thẩm định sai số thuật toán.

Lý do lựa chọn phương pháp phân tích: Phương pháp phần tử hữu hạn cho phép rời rạc hóa dầm thành các phần tử 2 nút với 4 bậc tự do uốn, dễ dàng ghép nối các ma trận khối lượng, ma trận độ cứng và ma trận cản của dầm lẫn nền. Thuật toán Newmark với sơ đồ gia tốc trung bình (hệ số $\gamma = 0,5$ và $\beta = 0,25$) được lựa chọn vì tính ổn định vô điều kiện, không phụ thuộc vào độ dài bước thời gian, khử triệt để hiện tượng phân kỳ khi lực tương tác và lực ma sát biến thiên liên tục tại vị trí tiếp xúc bánh xe.

Tiến trình phân tích: Toàn bộ thuật toán được tự lập trình bằng ngôn ngữ MATLAB trong khoảng thời gian nghiên cứu 16 tuần. Quá trình mô phỏng khảo sát sự hội tụ lưới với số lượng chia từ 4, 10, 20 đến 30 phần tử, kết hợp bước thời gian tính lặp siêu nhỏ $\Delta t = 0,001$ giây để thu được nghiệm chính xác tuyệt đối.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình khảo sát số chuyên sâu đã mang lại 4 phát hiện quan trọng về mặt cơ học công trình:

Thứ nhất, sự tham gia dao động của khối lượng nền ($a_f$) làm tăng đáng kể phản ứng động của dầm. Khi hệ số $a_f$ tăng từ 0 lên 0,5, độ võng cực đại tại điểm giữa nhịp dầm gia tăng từ 12% đến 18,5%. Quán tính của lớp đất nền làm giảm tần số dao động riêng của toàn hệ thống, khiến dầm dao động với biên độ lớn hơn và kéo dài thời gian tắt dần dao động.

Thứ hai, gia tốc hãm phanh tác động mạnh mẽ đến hệ số động chuyển vị. Khi gia tốc hãm tăng từ mức $4\text{ m/s}^2$ lên $8\text{ m/s}^2$, lực ma sát bề mặt $f_i$ gia tăng tỷ lệ thuận theo định luật Newton ($H = (m_w + M_v)a$), đẩy hệ số động chuyển vị của dầm tăng thêm khoảng 20% đến 35% so với trường hợp tải trọng di chuyển với vận tốc đều.

Thứ ba, vị trí bắt đầu hãm phanh trên nhịp dầm quyết định độ lớn ứng suất và chuyển vị đỉnh. Khi điểm hãm kích hoạt tại vị trí từ 1/3 đến giữa nhịp dầm ($x = 0,3L - 0,5L$), độ võng động giữa nhịp đạt giá trị lớn nhất, cao hơn khoảng 28% so với khi xe thực hiện phanh ở các vị trí sát gối tựa đầu dầm.

Thứ tư, các thông số nền $K_l$ (độ cứng tuyến tính) và $K_s$ (độ cứng cắt) đóng vai trò triệt tiêu biến dạng. Khi tăng thông số $K_l$ từ 25 lên 100 và $K_s$ từ 1 lên 5, chuyển vị đứng của dầm giảm mạnh hơn 40%, đồng thời hệ số cản nền $c_f$ tăng từ 0 lên $1000\text{ Ns/m}^2$ giúp dập tắt hoàn toàn các dao động dư sau khi phương tiện dừng lại.

Thảo luận kết quả

Các kết quả đạt được phản ánh chính xác bản chất vật lý của hiện tượng tương tác động lực học. Khi phương tiện hãm phanh, lực ma sát tiếp xúc tác dụng lên bề mặt trên của dầm tạo ra mô-men uốn phụ $M_{fi} = f_i \cdot h/2$ đặt tại trục trung hòa. Mô-men này làm thay đổi độ cong cục bộ và làm mất tính đối xứng của đường võng dầm so với tải trọng chuyển động đều thông thường. Nếu lực quán tính ngang vượt quá giới hạn ma sát tĩnh cực đại ($H > \mu_s N$, với gia tốc tới hạn $a_{cr} = \mu_s g$), hiện tượng trượt bánh xe sẽ xuất hiện, khiến lực hãm duy trì ở mức ma sát động và kéo dài quãng đường phanh.

So sánh với các công bố trước đây của Nguyễn (2016) và Thi (2016), mô hình trong luận văn này thể hiện sự tương thích cao về dạng đường cong dao động, đồng thời cung cấp cái nhìn toàn diện hơn nhờ kết hợp đồng thời cả hiệu ứng quán tính nền đất và lực hãm hai pha. Toàn bộ chuỗi dữ liệu động lực học có thể được trực quan hóa tối ưu thông qua các biểu đồ lịch sử thời gian chuyển vị (time-history response) và bảng so sánh chuyển vị cực đại theo từng cấp độ phần tử (từ 4 đến 30 phần tử), qua đó chứng minh mức độ hội tụ nghiệm đạt độ chính xác trên 99,5% khi chia từ 20 phần tử trở lên.

Đề xuất và khuyến nghị

Dựa trên các kết luận rút ra từ mô phỏng số, 4 nhóm giải pháp kỹ thuật cụ thể được đề xuất nhằm nâng cao độ an toàn cho công trình cầu đường:

Thứ nhất, tối ưu hóa chiều cao tiết diện dầm và độ cứng gối tựa tại các phân đoạn xung yếu. Đơn vị tư vấn thiết kế và ban quản lý dự án cần tăng chiều cao tiết diện dầm $h$ thêm 10% đến 15% tại các khu vực đường dẫn vào nhà ga hoặc trạm thu phí – nơi thường xuyên diễn ra quá trình phanh hãm – nhằm khống chế độ võng động dưới ngưỡng 2 mm, thực hiện trong giai đoạn thiết kế kỹ thuật kéo dài 6 tháng.

Thứ hai, gia cố nền móng nhằm tăng cường độ cứng cắt và hệ số cản giảm chấn. Nhà thầu thi công hạ tầng đường sắt cần áp dụng các biện pháp xử lý đất nền cục bộ (như cọc xi măng đất, đầm nén tăng cường) để đảm bảo thông số nền đạt mục tiêu $K_s \ge 3$ và hệ số cản $c_f \ge 100\text{ Ns/m}^2$, giúp triệt tiêu hơn 30% năng lượng dao động dư trong vòng 12 tháng xây lắp.

Thứ ba, thiết lập giới hạn gia tốc phanh kỹ thuật số trên đoàn tàu. Doanh nghiệp vận hành đường sắt cao tốc cần lập trình hệ thống kiểm soát phanh tự động (ATO/ATP), giới hạn gia tốc hãm cực đại không vượt quá $3,5\text{ m/s}^2$ ở dải tốc độ trên 120 km/h nhằm triệt tiêu hiện tượng trượt bánh xe và giảm tải trọng động ngang tác dụng lên ray, áp dụng vào quy trình vận hành an toàn trong vòng 3 tháng.

Thứ tư, chuẩn hóa quy trình tính toán kết cấu chịu tải hãm có xét khối lượng nền. Cơ quan quản lý tiêu chuẩn xây dựng và các viện nghiên cứu chuyên ngành cần bổ sung hệ số xét đến khối lượng tham gia dao động của nền $a_f$ vào quy chuẩn thiết kế cầu đường sắt tốc độ cao, hoàn thiện dự thảo tiêu chuẩn ngành trong khung thời gian 18 tháng.

Đối tượng nên tham khảo luận văn

Tài liệu này là nguồn tham khảo học thuật và ứng dụng thực tiễn giá trị cho 4 nhóm đối tượng trọng tâm:

Thứ nhất, kỹ sư thiết kế kết cấu cầu đường và hạ tầng đường sắt tốc độ cao. Tài liệu cung cấp công thức giải tích ma trận và quy trình tính toán lực hãm thực tế để kiểm tra khả năng chịu lực của ray UIC60 và dầm cầu khi tàu phanh gấp.

Thứ hai, các kỹ sư địa kỹ thuật và nhà thầu xử lý nền móng công trình giao thông. Nhóm chuyên gia này có thể ứng dụng các thông số nền đàn nhớt $k_l, k_s, c_f, a_f$ để tính toán độ lún động, đánh giá mức độ tương tác giữa nền đất yếu và kết cấu bên trên dưới tác dụng của tải trọng di động.

Thứ ba, giảng viên, nghiên cứu sinh và học viên cao học thuộc ngành Kỹ thuật Xây dựng công trình dân dụng, công nghiệp và giao thông. Luận văn là tài liệu tham khảo chất lượng cao về phương pháp phần tử hữu hạn, thuật toán Newmark và kỹ năng lập trình số trên MATLAB giải bài toán tương tác động lực học phức tạp.

Thứ tư, chuyên gia an toàn giao thông và các cơ quan kiểm định chất lượng công trình. Dữ liệu từ luận văn giúp xây dựng các kịch bản kiểm tra tải trọng động, đánh giá độ an toàn của mặt đường cất hạ cánh sân bay và cầu dầm khi phương tiện hãm phanh khẩn cấp.

Câu hỏi thường gặp

  1. Vì sao bắt buộc phải xét đến khối lượng của đất nền trong bài toán dầm chịu tải trọng di động? Trong thực tế, lớp đất nền dưới đáy dầm có mật độ khối lượng nhất định và cùng dao động với kết cấu. Việc đưa thông số khối lượng nền $a_f$ vào mô hình giúp phản ánh đúng hiện tượng quán tính, làm tăng chuyển vị võng tính toán thêm 12% đến 18%, tránh tình trạng thiết kế thiếu an toàn như khi dùng mô hình Winkler thuần túy.

  2. Quá trình phanh hãm của phương tiện làm thay đổi ứng xử của dầm như thế nào so với chạy đều? Khi phanh hãm với gia tốc từ $4\text{ m/s}^2$ đến $8\text{ m/s}^2$, lực quán tính xuất hiện sinh ra lực ma sát $f_i$ trên mặt tiếp xúc và tạo mô-men uốn phụ $M_{fi} = f_i \cdot h/2$ tại trục trung hòa dầm. Tác động kép này làm tăng hệ số động chuyển vị lên tới 35% và làm méo dạng đường cong biến dạng của dầm.

  3. Thuật toán Newmark mang lại ưu thế gì vượt trội trong việc giải bài toán động lực học này? Thuật toán Newmark với sơ đồ gia tốc trung bình ($\gamma = 0,5; \beta = 0,25$) là phương pháp tích phân số từng bước ổn định vô điều kiện. Thuật toán này giúp xử lý chính xác hệ phương trình vi phân chuyển động phi tuyến theo thời gian với bước chia siêu nhỏ $\Delta t = 0,001$ giây mà không lo hiện tượng sai số phân kỳ.

  4. Hiện tượng trượt bánh xe trên dầm xảy ra khi nào và gây ảnh hưởng ra sao? Hiện tượng trượt bánh xe xảy ra khi lực quán tính ngang $H$ vượt quá lực ma sát tĩnh cực đại ($H > \mu_s N$), tương ứng với gia tốc hãm vượt ngưỡng tới hạn $a_{cr} = \mu_s g$. Khi đó, lực ma sát chuyển sang trạng thái ma sát động, làm giảm hiệu quả hãm phanh và gây dao động trượt nguy hiểm trên mặt dầm.

  5. Cần chia tối thiểu bao nhiêu phần tử hữu hạn để mô hình đạt độ hội tụ chính xác? Qua khảo sát thực nghiệm số trên MATLAB với các lưới chia 4, 10, 20 và 30 phần tử, kết quả cho thấy khi số phần tử đạt từ 20 trở lên, độ lệch chuyển vị giữa nhịp dầm giảm xuống dưới mức 0,5%, đảm bảo độ hội tụ tối ưu về cả thời gian xử lý và độ chính xác cơ học.

Kết luận

  • Thiết lập thành công mô hình toán học giải tích dầm Euler-Bernoulli trên nền đàn nhớt đa thông số, tích hợp đồng thời khối lượng nền thu gọn và lực hãm phanh hai pha.
  • Xây dựng hoàn chỉnh chương trình máy tính bằng mã nguồn MATLAB ứng dụng thuật toán Newmark, đảm bảo độ hội tụ cao và giải quyết hiệu quả hệ phương trình vi phân biến thiên theo thời gian.
  • Khẳng định khối lượng đất nền ($a_f$) là yếu tố cốt lõi làm tăng độ võng động của dầm từ 12% đến 18,5%, chứng minh sự cần thiết phải loại bỏ giả định nền không khối lượng trong thiết kế thực tế.
  • Xác định gia tốc hãm ($a = 4 - 8\text{ m/s}^2$) và vị trí phanh tại khu vực giữa nhịp dầm là các nguyên nhân chính làm gia tăng hệ số động lực lên đến 35%.
  • Đóng góp nguồn tài liệu học thuật chuẩn mực, phục vụ công tác thiết kế, thẩm tra và tối ưu hóa an toàn cho các công trình cầu dầm và đường sắt cao tốc hiện đại.

Kế hoạch nghiên cứu tiếp theo sẽ mở rộng sang mô hình dầm Timoshenko chịu tải trọng đoàn tàu nhiều trục trong giai đoạn 2026-2027. Các kỹ sư và nhà nghiên cứu quan tâm có thể khai thác bộ thuật toán số này để ứng dụng trực tiếp vào việc nâng cao chất lượng các dự án hạ tầng giao thông thực tế.
