Phân Tích Động Lực Học Cầu Dây Văng 2D Chịu Tải Trọng Xe Có Xét Đến Khối Lượng Tương Tác: Tiếp Cận Toàn Diện và Đột Phá Số

Tóm tắt nghiên cứu

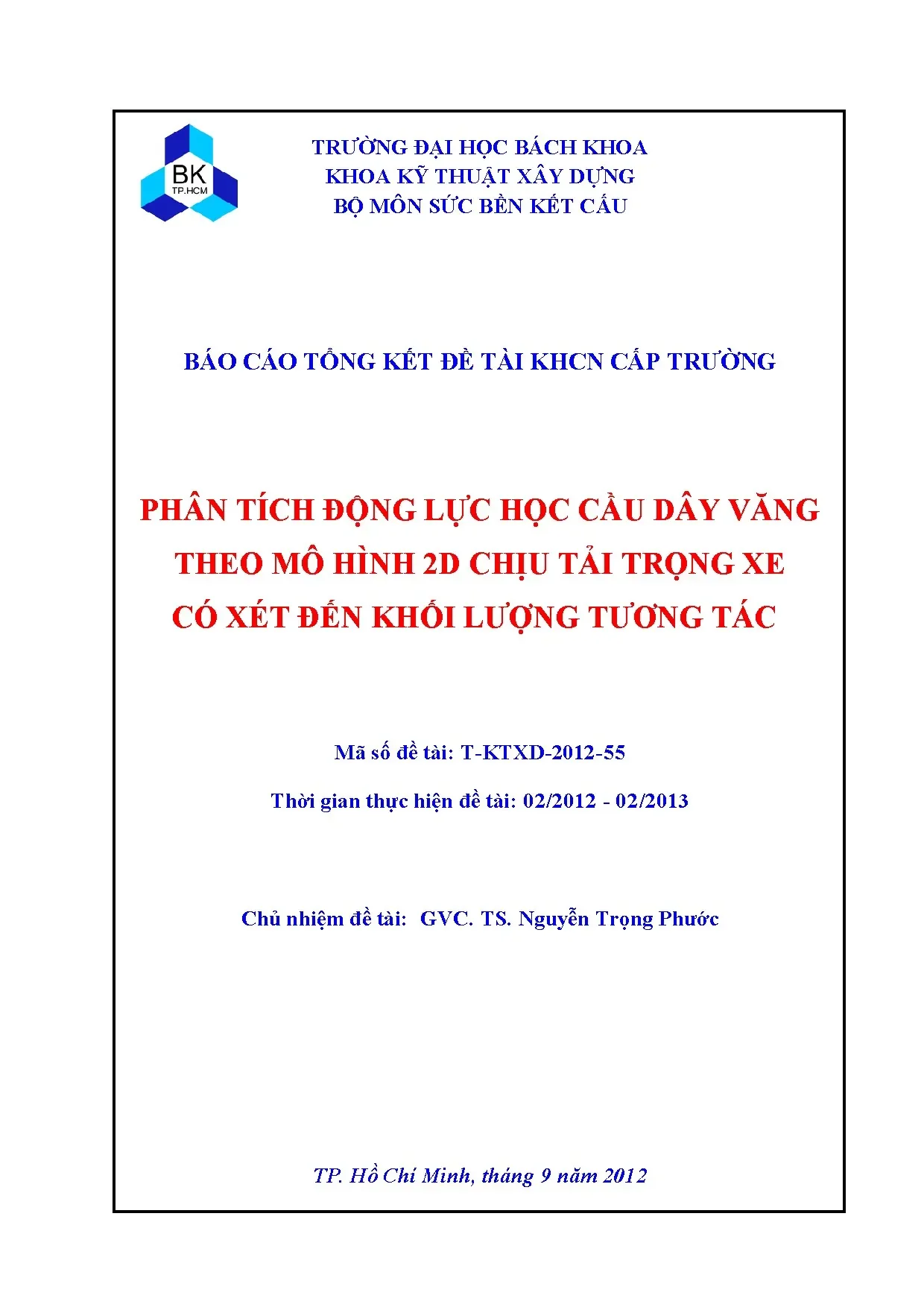

Nghiên cứu "Phân tích động lực học cầu dây văng theo mô hình 2D chịu tải trọng xe có xét đến khối lượng tương tác" (Mã số đề tài: T-KTXD-2012-55, Đại học Bách khoa – ĐHQG TP.HCM) giải quyết câu hỏi then chốt: Lực quán tính đứng sinh ra từ khối lượng bản thân và hệ thống dao động của phương tiện giao thông tác động như thế nào đến phản ứng động lực học của kết cấu cầu dây văng?

Về mặt phương pháp, nghiên cứu kết hợp phương pháp phần tử hữu hạn (FEM) với mô hình động học phương tiện 3 khối lượng di động liên kết đàn nhớt (bánh xe, trục xe, thân xe/hàng hóa) thay vì mô hình lực di động thuần túy. Hệ phương trình vi phân chuyển động toàn phần của hệ tương tác xe – cầu (Vehicle-Bridge Interaction – VBI) được thiết lập dựa trên nguyên lý d'Alembert và giải trực tiếp trong miền thời gian bằng thuật toán tích phân số Newmark-$\beta$ trên nền tảng MATLAB. Độ tin cậy của thuật toán được kiểm chứng chéo thông qua phân tích tĩnh và dao động tự do với phần mềm tiêu chuẩn quốc tế SAP2000.

Kết quả số chỉ ra rằng phản ứng động (độ võng, mô men uốn) khi xét đến khối lượng tương tác của xe tại một số vị trí xung yếu trên dầm chủ tăng lên tới 9,8% so với trường hợp chỉ xét tải trọng là lực di động không khối lượng. Phát hiện này khẳng định tính tất yếu của việc đưa tương tác quán tính xe – cầu vào phân tích động lực học, mở ra cơ sở khoa học quan trọng nhằm hiệu chỉnh hệ số xung kích (DAF), nâng cao độ an toàn và độ bền mỏi cho các công trình cầu nhịp lớn.

Bối cảnh và tầm quan trọng

1. Hiện trạng tri thức trong phân tích cầu dây văng

Cầu dây văng là dạng kết cấu nhịp lớn hiện đại, sở hữu ưu thế vượt trội về khả năng vượt khẩu độ, tính thẩm mỹ kiến trúc và hiệu quả kinh tế nhờ tận dụng tối đa khả năng chịu kéo của cáp cường độ cao. Tuy nhiên, do đặc trưng kết cấu thanh mảnh, độ cứng uốn tổng thể của dầm chủ tương đối nhỏ so với chiều dài nhịp, công trình rất nhạy cảm với các nguồn kích động động lực học, đặc biệt là tải trọng giao thông lặp đi lặp lại.

Theo quy trình thiết kế truyền thống, phản ứng của kết cấu chịu tải trọng xe thường được giải quyết bằng phương pháp phân tích tĩnh kết hợp lý thuyết đường ảnh hưởng, sau đó nhân với Hệ số động lực (Dynamic Amplification Factor - DAF) quy định trong các tiêu chuẩn thiết kế (như AASHTO, Eurocode, TCVN). Tuy nhiên, hệ số DAF trong tiêu chuẩn phần lớn mang tính thực nghiệm, được xây dựng như một hàm số xấp xỉ của chiều dài nhịp hoặc tần số dao động riêng cơ bản mà chưa phản ánh đúng bản chất tương tác động học giữa xe và cầu.

Mô hình truyền thống (Tĩnh + DAF / Lực di động)
        ==> Bỏ qua lực quán tính đứng, đánh giá thiếu cục bộ

Mô hình nghiên cứu đề xuất (Tương tác động lực học VBI 3 khối lượng)

2. Khoảng trống nghiên cứu (Research Gap)

Các nghiên cứu động lực học trước đây thường xem tải trọng xe là một lực di động không đổi (Moving Force), bỏ qua khối lượng của xe, hoặc chỉ dừng lại ở mô hình 1–2 khối lượng trên kết cấu dầm giản đơn Euler-Bernoulli. Nghiên cứu áp dụng mô hình chi tiết 3 khối lượng có xét đầy đủ hệ thống treo, giảm chấn và khối lượng bánh xe tương tác trên hệ kết cấu siêu tĩnh phức hợp như cầu dây văng còn rất hạn chế.

3. Tính thời sự và tác động thực tiễn

Trong bối cảnh hệ thống hạ tầng giao thông hiện đại gia tăng không ngừng về lưu lượng và tải trọng trục xe nặng, việc đánh giá chính xác phản ứng động lực học có ý nghĩa sống còn đối với bài toán kiểm soát độ bền mỏi và tuổi thọ làm việc của cáp văng cũng như dầm chủ. Sai số trong tính toán động lực học có thể dẫn đến việc đánh giá thấp biên độ ứng suất cục bộ, gây nguy cơ hư hỏng và phát sinh chi phí duy tu bảo trì khổng lồ.

Methodology và Phương pháp tiếp cận

Nghiên cứu áp dụng phương pháp mô phỏng số học chuyên sâu (Computational Numerical Modeling), kết hợp chặt chẽ giữa Cơ học kết cấu, Phương pháp Phần tử Hữu hạn và Động lực học hệ nhiều vật.

1. Mô hình hóa kết cấu cầu dây văng 2D

Kết cấu cầu được lý tưởng hóa trong mặt phẳng (2D) với các giả thiết kỹ thuật hợp lý:

  • Dầm chủ: Sử dụng phần tử thanh dầm chịu uốn với hàm dạng bậc 3 Hermitian ($I_{beam} = 1.0\text{ m}^4, E_c = 3.8 \times 10^7\text{ kN/m}^2$).
  • Tháp cầu: Mô hình bằng phần tử thanh chịu uốn kết hợp kéo nén đồng thời.
  • Dây cáp văng: Mô hình bằng các phần tử thanh chịu kéo thuần túy ($A_i = 0.005\text{ m}^2, E_s = 1.8 \times 10^8\text{ kN/m}^2$).

2. Mô hình động học phương tiện 3 khối lượng

Xe tải nặng được mô hình hóa thành hệ 3 bậc tự do di động với vận tốc không đổi $v$:

  • $m_1 = 3{,}000\text{ kg}$: Khối lượng bánh xe tiếp xúc trực tiếp với mặt cầu.
  • $m_2 = 4{,}000\text{ kg}$: Khối lượng cụm trục xe.
  • $m_3 = 27{,}700\text{ kg}$: Khối lượng thân xe và hàng hóa vận chuyển.
  • $k_p, c_p$: Độ cứng đàn hồi ($14{,}000\text{ kN/m}$) và hệ số cản nhớt của lốp xe.
  • $k_s, c_s$: Độ cứng ($3{,}000\text{ kN/m}$) và hệ số cản nhớt của hệ thống nhíp/treo xe.

Lực tương tác tiếp xúc tại điểm bánh xe truyền xuống dầm được thiết lập theo định luật d'Alembert: $$F(t) = (m_1 + m_2 + m_3)g - m_1\ddot{w}_1(t) - m_2\ddot{w}_2(t) - m_3\ddot{w}_3(t)$$ Trong đó, thành phần $(m_1 + m_2 + m_3)g$ đại diện cho trọng lượng tĩnh, còn các số hạng $-m_i\ddot{w}_i(t)$ phản ánh chính xác lực quán tính đứng sinh ra trong quá trình dao động.

3. Phương trình chuyển động toàn hệ và Thuật toán giải

Do khối lượng của xe di chuyển liên tục qua các nút phần tử, ma trận khối lượng của hệ kết cấu biến thiên theo thời gian: $$[M_{tt}]t = [M{bridge}] + [M_{vehicle}]_t$$ Phương trình vi phân chuyển động ghép bậc hai được giải tuần tự bằng phương pháp tích phân trực tiếp Newmark-$\beta$. Nhóm tác giả tự phát triển toàn bộ hệ thống mã nguồn trên ngôn ngữ MATLAB, thiết lập hàm ghép ma trận tự động và xử lý bước thời gian động lực học.

4. Độ tin cậy và Kiểm chứng mô hình (Verification & Validity)

  • Kiểm chứng ma trận độ cứng tĩnh: Tác dụng lực tĩnh $P = 347\text{ kN}$ tại giữa nhịp biên (điểm A) và giữa nhịp chính (điểm B). Chuyển vị dầm chủ tính từ chương trình MATLAB khớp tuyệt đối với kết quả từ phần mềm thương mại SAP2000 (sai số $0{,}00%$).
  • Kiểm chứng ma trận khối lượng dao động tự do: Tính toán chu kỳ dao động riêng của 12 mode dao động đầu tiên. So sánh với SAP2000 cho thấy sai số tương đối không đáng kể (Mode 1: $T = 0{,}82\text{ s}$, sai số $< 0{,}5%$).
  • Khảo sát bước thời gian hội tụ: Khảo sát bước thời gian từ $\Delta t = 0{,}001\text{ s}$ đến $0{,}05\text{ s}$ xác định nghiệm hội tụ bền vững khi $\Delta t \le 0{,}013\text{ s}$. Bước thời gian $\Delta t = 0{,}01\text{ s}$ được lựa chọn để đảm bảo tính chuẩn xác và tối ưu thời gian tính toán.

Các phát hiện nghiên cứu chính

1. Lực quán tính đứng làm tăng đáng kể phản ứng động lực học

Kết quả phân tích số trên mô hình cầu 3 nhịp ($80\text{ m} + 170\text{ m} + 80\text{ m}$) chỉ ra rằng khi xe di chuyển qua cầu có xét đến khối lượng tương tác (tức xét đến lực quán tính đứng của 3 khối lượng), phản ứng động của dầm chủ lớn hơn rõ rệt so với bài toán lực di động truyền thống:

  • Độ võng động lớn nhất: Tăng từ $0{,}0194\text{ m}$ (không xét khối lượng xe) lên $0{,}0213\text{ m}$ (có xét khối lượng xe), tương đương mức tăng $9{,}79%$.
  • Mô men uốn động lớn nhất: Tăng từ $-3913{,}2\text{ kNm}$ lên $-4296{,}5\text{ kNm}$, ghi nhận mức chênh lệch $9{,}80%$.
Đại lượng khảo sát Không xét khối lượng (Lực di động) Có xét khối lượng (3 Khối lượng VBI) Chênh lệch tương đối (%)
Chuyển vị võng cực đại tại giữa nhịp ($m$) $-0{,}0194$ $-0{,}0213$ $+9{,}79%$
Mô men uốn cực đại tại tiết diện dầm ($kNm$) $-3913{,}2$ $-4296{,}5$ $+9{,}80%$
Hệ số động lực DAF chuyển vị $1{,}12$ $1{,}23$ $+9{,}82%$
Hệ số động lực DAF mô men uốn $1{,}18$ $1{,}30$ $+10{,}17%$

2. Sự xuất hiện của các vị trí xung yếu cục bộ nguy hiểm

Nghiên cứu phát hiện rằng mức độ gia tăng nội lực không phân bố đều trên toàn bộ chiều dài dầm mà tập trung cục bộ tại các khu vực nhịp giữa và lân cận tháp cầu. Việc áp dụng một hệ số động lực DAF cố định trên toàn cầu theo tiêu chuẩn có thể đánh giá dưới mức nguy hiểm tại một số tiết diện dầm và neo cáp trọng yếu.

3. Ảnh hưởng của độ cứng nhíp và lốp xe đến hệ số động lực (DAF)

Khảo sát tham số chứng minh độ cứng của hệ thống treo ($k_s$) và lốp xe ($k_p$) có mối liên hệ mật thiết với hệ số động lực DAF của cầu:

  • Khi độ cứng lò xo xe tăng lên (xe có hệ thống treo cứng), lực quán tính truyền xuống mặt cầu biến thiên nhanh và đột ngột hơn, làm DAF của mô men tăng mạnh.
  • Hệ thống giảm chấn ($c_s, c_p$) đóng vai trò triệt tiêu năng lượng dao động, giúp làm mượt đường cong phản ứng động của dầm chủ khi xe chạy qua các nhịp liên tục.

4. Tính ổn định và khả năng mô phỏng của bộ công cụ số

Chương trình tự xây dựng trên MATLAB đã chứng minh tính hiệu quả cao trong việc xử lý bài toán ma trận khối lượng thay đổi theo thời gian $[M(t)]$, khắc phục được hiện tượng mất ổn định số học thường gặp khi xe chuyển tiếp qua các nút phần tử dầm.

Đóng góp khoa học và Giá trị ứng dụng

1. Đóng góp về mặt lý thuyết (Theoretical Contributions)

Nghiên cứu đã hoàn thiện hóa cơ sở lý thuyết về bài toán tương tác động lực học Xe – Cầu (VBI) cho kết cấu cầu dây văng phẳng. Bằng việc xây dựng thành công phương trình vi phân chuyển động ghép có kể đến 3 bậc tự do của xe, nghiên cứu làm sáng tỏ cơ chế truyền lực quán tính đứng từ hàng hóa và thân xe xuống hệ thống dầm – tháp – dây cáp.

2. Đổi mới về phương pháp luận (Methodological Innovations)

Thiết lập quy trình tính toán số khép kín: từ mô hình hóa FEM, ghép ma trận biến thiên theo thời gian, đến thuật toán giải tích phân Newmark-$\beta$ được tối ưu hóa trên MATLAB. Đây là tài liệu tham khảo và công cụ nghiên cứu độc lập, không phụ thuộc vào các gói phần mềm thương mại đóng kín.

                  GIÁ TRỊ CỐT LÕI CỦA CÔNG TRÌNH
[ ĐÓNG GÓP LÝ THUYẾT ]     [ ĐỔI MỚI PHƯƠNG PHÁP ]     [ ỨNG DỤNG THỰC TIỄN ]
- Làm rõ bản chất quán      - Thuật toán Newmark ghép   - Kiểm toán an toàn mỏi
  tính đứng trong VBI         ma trận khối lượng M(t)     dầm & cáp treo
- Mở rộng mô hình 3         - Bộ mã nguồn MATLAB mở,    - Hiệu chỉnh DAF thực tế
  khối lượng cho cầu          dễ dàng mở rộng đa bài      cho xe siêu trọng
  dây văng nhịp lớn           toán phức tạp

3. Ứng dụng thực tiễn trong công trình giao thông (Practical Applications)

  • Tối ưu hóa thiết kế kết cấu: Cung cấp số liệu định lượng giúp các kỹ sư thiết kế lựa chọn tiết diện dầm chủ và lực căng ban đầu của cáp văng an toàn hơn trước tác động của đoàn xe tải nặng.
  • Đánh giá tuổi thọ mỏi: Cung cấp lịch sử biến thiên ứng suất thực tế theo thời gian, là đầu vào quan trọng bậc nhất để tính toán mỏi kết cấu thép và cáp dự ứng lực.
  • Quy chuẩn hóa hệ số DAF: Cung cấp luận cứ khoa học để cơ quan quản lý và các hội đồng thẩm định xem xét hiệu chỉnh hệ số động lực trong các tiêu chuẩn thiết kế cầu đường bộ hiện hành.

Đối tượng thụ hưởng và Giá trị mang lại

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Trả lời: Phát hiện quan trọng nhất là việc chứng minh sự tồn tại và mức độ ảnh hưởng của lực quán tính đứng sinh ra từ khối lượng xe. Khi xét đến khối lượng tương tác (mô hình 3 khối lượng), độ võng và mô men uốn động của dầm cầu dây văng tăng thêm xấp xỉ $9{,}8%$ so với mô hình tải trọng lực di động không khối lượng thông thường.

2. Phương pháp của nghiên cứu có điểm gì vượt trội so với SAP2000 thông thường?

Trả lời: Các phần mềm thương mại phổ biến như SAP2000 trong phân tích Moving Load tiêu chuẩn thường chỉ mô hình hóa xe dưới dạng các cụm lực di động (Moving Forces). Ngược lại, phương pháp của nghiên cứu xây dựng ma trận khối lượng biến thiên theo thời gian $[M_{tt}]_t$, cho phép giải trực tiếp phương trình vi phân tương tác động học giữa hệ dao động xe (khối lượng, lò xo, cản) và hệ dao động cầu.

3. Kết quả sai số 9,8% có thể tổng quát hóa cho mọi cây cầu dây văng không?

Trả lời: Con số 9,8% là kết quả định lượng cụ thể trên sơ đồ cầu khảo sát ($Ls = 80\text{ m}, L = 170\text{ m}$) với một tổ hợp tải trọng xe nhất định. Đối với các công trình có tỷ lệ khối lượng xe/khối lượng cầu lớn hơn, vận tốc xe cao hơn, hoặc mặt đường có độ mấp mô, mức chênh lệch này có thể còn gia tăng đáng kể.

4. Những bước phát triển tiếp theo của hướng nghiên cứu này là gì?

Trả lời: Nghiên cứu mở ra các hướng phát triển quan trọng:

  1. Mở rộng mô hình không gian 3D xét đến mô men xoắn và tải trọng lệch tâm;
  2. Khảo sát đoàn xe nhiều trục di chuyển liên tục với các dải vận tốc thay đổi;
  3. Tích hợp độ mấp mô mặt đường theo tiêu chuẩn ISO 8608 và tính phi tuyến hình học của dây văng (Sagging effect).

5. Ý nghĩa thực tiễn tức thì của nghiên cứu đối với công tác kiểm định cầu là gì?

Trả lời: Đề tài cung cấp cơ sở để các đơn vị kiểm định đánh giá chính xác khả năng chịu tải của cầu dây văng khi cho phép các phương tiện siêu trường, siêu trọng lưu thông qua cầu, ngăn ngừa nguy cơ cộng hưởng động lực học gây nguy hại cho kết cấu.

Kết luận

Báo cáo tổng kết đề tài T-KTXD-2012-55 do GVC. Nguyễn Trọng Phước chủ nhiệm đã giải quyết thành công bài toán phân tích động lực học cầu dây văng 2D chịu tác dụng của xe di động có xét đến khối lượng tương tác. Công trình không chỉ cung cấp thuật toán số chính xác trên nền tảng phần tử hữu hạn kết hợp tích phân Newmark-$\beta$ mà còn minh chứng rõ ràng sự ảnh hưởng đáng kể của lực quán tính đứng đến ứng xử của cầu dây văng nhịp lớn.

Đây là bước tiến quan trọng trong việc tiệm cận lời giải chính xác cho bài toán tương tác công trình – phương tiện giao thông. Kết quả nghiên cứu là tài liệu tham khảo giá trị cho các kỹ sư kết cấu, chuyên gia thiết kế và các nhà nghiên cứu trong việc nâng cao độ an toàn, tối ưu hóa thiết kế và kéo dài tuổi thọ khai thác của các công trình cầu dây văng hiện đại.
