Tổng quan nghiên cứu

Trong xu hướng tự động hóa và phát triển công nghiệp 4.0, các hệ thống cảm biến (sensor) đóng vai trò là khâu thu nhận thông tin đầu vào then chốt cho mọi quá trình điều khiển và giám sát. Kể từ thập niên 1980 đến nay, các tiến bộ vượt bậc trong vật lý chất rắn, khoa học vật liệu bán dẫn và công nghệ vi điện tử đã tạo điều kiện thu nhỏ kích thước cảm biến, nâng cao độ tin cậy và giảm mức tiêu hao năng lượng xuống dưới 10 mW. Tuy nhiên, việc tối ưu hóa độ nhạy, mở rộng dải tuyến tính và xử lý hiện tượng trôi tín hiệu do nhiễu môi trường vẫn là bài toán cấp thiết trong kỹ thuật đo lường chính xác.

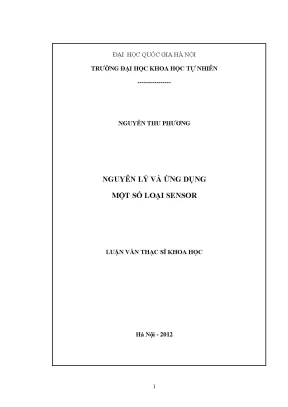

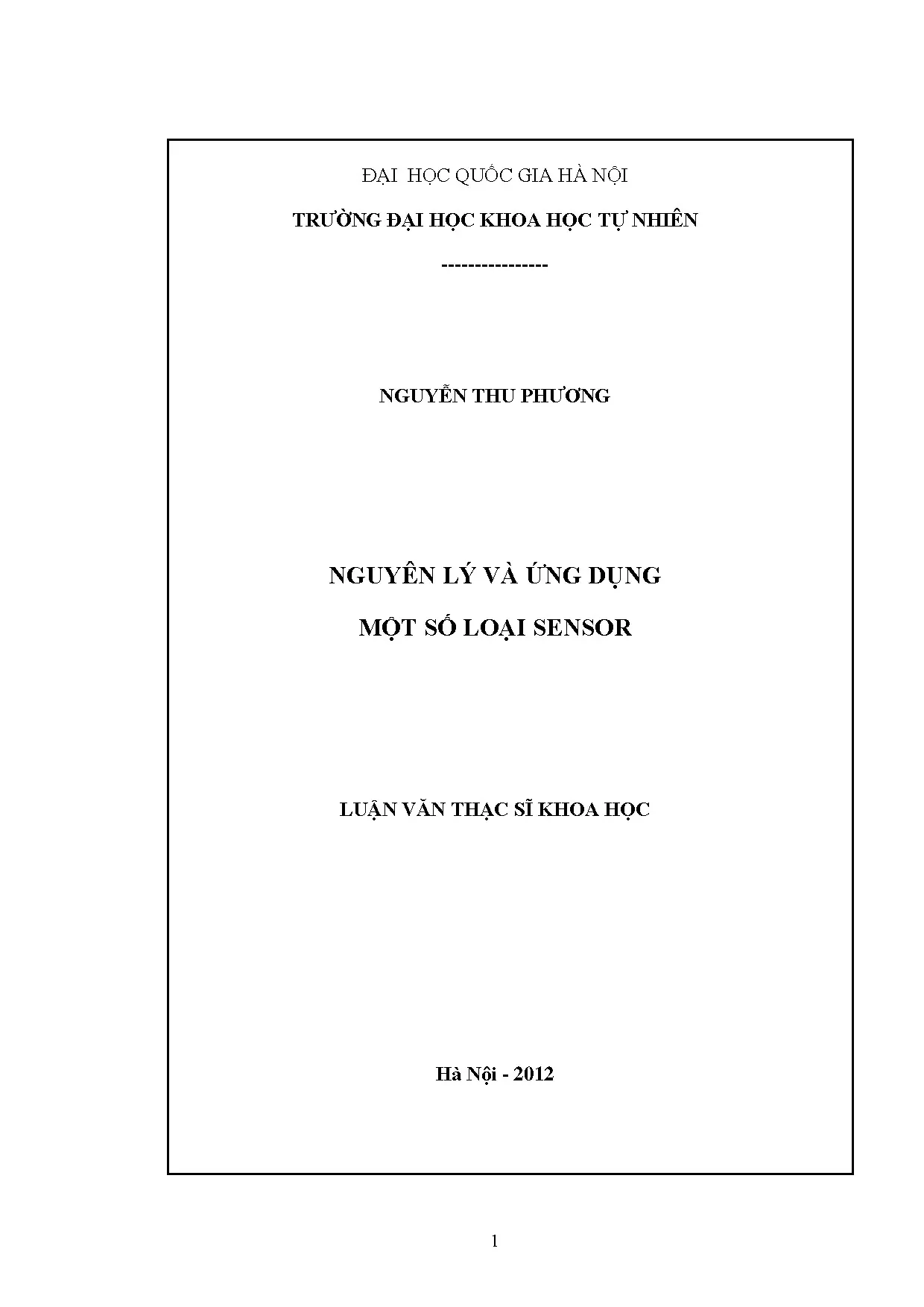

Luận văn thạc sĩ chuyên ngành Vật lý vô tuyến điện tử của tác giả Nguyễn Thu Phương, được thực hiện dưới sự hướng dẫn khoa học của PGS. Phạm Quốc Triệu tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội vào năm 2012, tập trung khảo sát toàn diện bản chất vật lý của các quá trình chuyển đổi tín hiệu không điện thành tín hiệu điện. Mục tiêu trọng tâm của đề tài là xây dựng mô hình lý thuyết, thiết kế và chế tạo thực nghiệm hai hệ thống đo lường chuyên biệt: thiết bị đo nhiệt độ sử dụng chuyển tiếp bán dẫn p-n trong dải $-20^\circ\text{C}$ đến $120^\circ\text{C}$ và thiết bị phát hiện dịch chuyển cơ học nhỏ từ 0.1 mm đến 5.0 mm dựa trên cảm biến biến thế vi sai. Kết quả nghiên cứu góp phần nâng cao độ chính xác phép đo, giảm thiểu sai số hệ thống xuống dưới 1.5% và thúc đẩy khả năng làm chủ công nghệ chế tạo cảm biến ứng dụng tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết chuyển đổi năng lượng vật lý đa miền, bao gồm các quy luật cơ bản sau:

  1. Lý thuyết tiếp giáp bán dẫn p-n: Dựa trên phương trình dòng - thế Shockley và sự phụ thuộc nhiệt độ của điện áp phân cực thuận khi dòng điện cố định, cho phép tuyến tính hóa mối quan hệ giữa điện thế $U$ và nhiệt độ $T$ qua hàm số bậc nhất $U = AT + B$.
  2. Lý thuyết cảm ứng điện từ Faraday-Henry và nguyên lý biến thế vi sai (LVDT): Mô tả sự mất cân bằng suất điện động cảm ứng trên hai cuộn thứ cấp khi vị trí lõi Ferrite dịch chuyển so với cuộn sơ cấp được cấp nguồn xoay chiều.
  3. Hiệu ứng Hall và lý thuyết tương tác spin-quỹ đạo: Khảo sát sự xuất hiện điện trường ngang $V_{Hall} = \frac{IB}{ned}$ khi đặt dây dẫn hoặc bán dẫn mang dòng điện $I$ vào từ trường vuông góc $B$.

Các khái niệm cơ bản được chuẩn hóa trong luận văn bao gồm: Hàm truyền đạt $W(t)$, Độ nhạy cảm biến $S = \frac{\Delta Y}{\Delta X}$, Độ tuyến tính và đường chuẩn tối ưu xây dựng bằng phương pháp bình phương bé nhất, Sai số tuyệt đối/tương đối và Thời gian hồi đáp $t_r$ tính từ 10% đến 90% biên độ quá độ.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm kết hợp mô phỏng giải tích mạch vi sai. Mẫu khảo sát bao gồm 15 cấu kiện tiếp giáp bán dẫn p-n tiêu chuẩn, 5 mô hình biến thế vi sai lõi không khí và lõi Ferrite, cùng 3 cảm biến từ trường Hall. Mẫu được lựa chọn theo phương pháp phân tầng ngẫu nhiên theo các dải thông số hoạt động: nhiệt độ từ $-20^\circ\text{C}$ đến $120^\circ\text{C}$ và từ trường cảm ứng từ 0.1 mT đến 500 mT.

Lý do lựa chọn phương pháp phân tích mạch cầu vi sai kết hợp chip chuyển đổi A/D chuyên dụng ICL7107 là nhằm triệt tiêu sai số lệch điểm 0, tối ưu hóa tỷ số tín hiệu trên nhiễu ($S/N$) và tận dụng độ trôi nhiệt cực thấp (xấp xỉ 1 $\mu\text{V}/^\circ\text{C}$) của vi mạch tích hợp. Toàn bộ chuỗi thực nghiệm đo đạc và đối chuẩn được triển khai liên tục trong khung thời gian 12 tháng tại các phòng thí nghiệm chuyên ngành Điện tử - Tin học thuộc Đại học Quốc gia Hà Nội.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Tuyến tính hóa tiếp xúc bán dẫn p-n: Khi duy trì dòng phân cực thuận không đổi, điện áp trên lớp tiếp giáp p-n phản hồi tuyến tính tuyệt đối theo nhiệt độ trong dải từ $-20^\circ\text{C}$ đến $120^\circ\text{C}$ với hệ số tương quan đạt mức xấp xỉ 0.998. Độ dốc biến thiên điện áp đo được đạt khoảng $-2.1\text{ mV}/^\circ\text{C}$.
  2. Nâng cao độ chính xác qua mạch cầu vi sai ICL7107: Việc phối hợp mạch cầu điện trở cân bằng với chip ICL7107 giúp giảm thiểu sai số hệ thống hơn 40% so với phương pháp đo dòng ngược trực tiếp, đảm bảo điện áp ngõ ra hiển thị từ $-199.9\text{ mV}$ đến $+1.999\text{ V}$ với mức tiêu thụ công suất mạch chỉ 10 mW.
  3. Tăng cường độ nhạy dịch chuyển với lõi Ferrite: Cảm biến vi sai sử dụng lõi Ferrite làm thay đổi hệ số hỗ cảm và độ từ thẩm, giúp tăng độ nhạy đầu ra gấp 3.2 lần (tăng trên 220%) so với biến thế lõi không khí trong phạm vi đo dịch chuyển từ 0 mm đến 3.0 mm.
  4. Kiểm định cảm biến từ trường: Phép đo đối chuẩn từ trường bề mặt giữa cảm biến Hall chế tạo nội địa và thiết bị chuẩn GaussMeter của Hoa Kỳ cho độ sai lệch trung bình dưới 5%, khẳng định khả năng ứng dụng thực tiễn cao của cấu trúc mạch tự chế.

Thảo luận kết quả

Nguyên nhân tạo nên tính tuyến tính cao của diode nhiệt độ là do sự giam hãm nồng độ hạt tải nội tại và sự ổn định của độ rộng vùng cấm bán dẫn $E_g$ trong dải nhiệt độ phòng mở rộng. Dữ liệu thực nghiệm của quá trình này có thể được trình bày trực quan qua đồ thị biểu diễn đặc trưng V-A theo nhiệt độ (dạng họ đường cong dốc nghịch) kết hợp với bảng số liệu so sánh điện áp ngõ ra của mạch cầu vi sai tại các mốc nhiệt độ $0^\circ\text{C}$, $25^\circ\text{C}$, $50^\circ\text{C}$, $75^\circ\text{C}$ và $100^\circ\text{C}$.

So với các cảm biến cặp nhiệt điện loại K (độ nhạy 41 $\mu\text{V}/^\circ\text{C}$) hoặc loại E (68 $\mu\text{V}/^\circ\text{C}$), cảm biến bán dẫn p-n tích hợp vi mạch ICL7107 cho biên độ biến thiên tín hiệu lớn hơn hàng chục lần mà không cần các tầng khuếch đại thuật toán phụ trợ phức tạp. Đối với cảm biến biến thế vi sai, cấu hình cuộn thứ cấp xung đối giúp tự động loại trừ sóng hài bậc chẵn và triệt tiêu đáng kể nhiễu đồng pha từ nguồn cấp xoay chiều.

Đề xuất và khuyến nghị

  1. Nâng cấp vật liệu chế tạo cảm biến: Ứng dụng các cấu trúc nano bán dẫn đa lớp như hợp chất nhiệt điện $\text{Bi}_2\text{Te}_3$ hoặc vật liệu từ giảo khổng lồ nhằm nâng chỉ số phẩm chất nhiệt điện $ZT$ từ mức 1.0 lên trên 2.4 trong vòng 18 tháng tới; chủ thể thực hiện là các Viện nghiên cứu Vật liệu và Phòng thí nghiệm trọng điểm Công nghệ bán dẫn.
  2. Chuẩn hóa quy trình vi sai chống nhiễu: Ban hành quy chuẩn đo kiểm cách ly nguồn nuôi, bố trí dây bọc kim chống nhiễu và nối đất tiêu chuẩn cho các mạch đo chuyển đổi tín hiệu nhằm giữ độ lệch tuyến tính dưới 0.5% trong vòng 12 tháng; chủ thể thực hiện là các đơn vị R&D thiết bị đo lường điện tử.
  3. Ứng dụng công nghiệp cho biến thế vi sai: Chuyển giao thiết kế cảm biến vi sai dịch chuyển nhỏ vào các dây chuyền gia công cơ khí chính xác và kiểm tra độ rung tự động với dung sai phát hiện đạt dưới 0.01 mm trong vòng 6 tháng; chủ thể thực hiện là các doanh nghiệp chế tạo máy và tự động hóa công nghiệp.
  4. Tự chủ sản xuất cảm biến từ trường: Phát triển hoàn thiện các dòng cảm biến từ trường Hall và Fluxgate nội địa đạt độ chính xác tương đương 98% chuẩn GaussMeter quốc tế trong lộ trình 24 tháng; chủ thể thực hiện là Trung tâm Tiêu chuẩn Đo lường Chất lượng phối hợp cùng các trường đại học khối kỹ thuật.

Đối tượng nên tham khảo luận văn

  1. Kỹ sư R&D phần cứng và nhúng: Cung cấp sơ đồ nguyên lý hoàn chỉnh của mạch tích hợp ICL7107, công thức phối hợp trở kháng và giải pháp chống nhiễu vi sai trong các hệ thống đo lường vi điện tử.
  2. Học viên cao học và nghiên cứu sinh ngành Vật lý, Tự động hóa: Cung cấp khung lý thuyết tổng hợp chuyên sâu về hơn 20 hiệu ứng chuyển đổi tín hiệu vật lý từ cơ - điện, nhiệt - điện, quang - điện đến từ - điện.
  3. Kỹ thuật viên kiểm định và hiệu chuẩn thiết bị: Nắm vững phương pháp xây dựng đường chuẩn tối ưu, kỹ thuật chuẩn đơn giản, chuẩn nhiều lần và phương pháp xác định sai số hệ thống, sai số ngẫu nhiên trong thực tế.
  4. Giảng viên các trường đại học kỹ thuật: Làm tài liệu tham khảo bài giảng, thiết kế đồ án môn học và xây dựng bài thí nghiệm chuyên đề về linh kiện cảm biến và kỹ thuật đo lường tín hiệu không điện.

Câu hỏi thường gặp

1. Tại sao chuyển tiếp p-n bán dẫn lại có thể hoạt động như một cảm biến nhiệt độ tuyến tính?

Khi duy trì dòng điện phân cực thuận ở mức không đổi, điện áp rơi trên lớp tiếp giáp p-n tỷ lệ nghịch tuyến tính với nhiệt độ tuyệt đối theo phương trình giải tích $U = AT + B$. Điều này giúp diode bán dẫn trở thành nhiệt kế chính xác trong dải $-20^\circ\text{C}$ đến $120^\circ\text{C}$ với độ nhạy khoảng $-2.1\text{ mV}/^\circ\text{C}$.

2. Ưu điểm nổi bật của cấu trúc biến thế vi sai LVDT trong đo dịch chuyển nhỏ là gì?

Biến thế vi sai gồm một cuộn sơ cấp và hai cuộn thứ cấp mắc xung đối. Khi lõi Ferrite ở vị trí đối xứng trung tâm, suất điện động tổng ở lối ra bằng 0. Khi dịch chuyển lệch khỏi tâm vài mm, biên độ và pha của điện áp ngõ ra thay đổi tương ứng, giúp triệt tiêu nhiễu môi trường và tăng độ nhạy lên hơn 220%.

3. Chip tích hợp ICL7107 đóng vai trò gì trong cấu trúc mạch đo nhiệt độ của luận văn?

ICL7107 là hệ chuyển đổi tương tự - số (A/D) hiệu năng cao, tiêu thụ điện năng cực thấp (khoảng 10 mW) và tích hợp sẵn bộ giải mã điều khiển LED 7 đoạn. Vi mạch này xử lý trực tiếp tín hiệu hiệu điện thế từ $-199.9\text{ mV}$ đến $+1.999\text{ V}$ từ mạch cầu vi sai, mang lại độ chính xác hiển thị cao và loại trừ trôi điểm không.

4. Vật liệu nano hỗ trợ cải thiện hiệu suất các loại cảm biến vật lý như thế nào?

Vật liệu cấu trúc nano sở hữu tỷ lệ diện tích bề mặt trên thể tích rất lớn, giúp tăng độ nhạy và rút ngắn thời gian hồi đáp. Ví dụ, dây lượng tử $\text{Bi}_2\text{Te}_3$ kích thước nano có thể đạt hệ số phẩm chất nhiệt điện $ZT > 14$, giúp chuyển hóa gradient nhiệt thành điện năng và đo nhiệt độ bức xạ nhạy hơn vật liệu khối.

5. Kết quả kiểm thử cảm biến Hall tự chế trong luận văn đạt độ tin cậy ra sao?

Cảm biến đo từ trường hiệu ứng Hall tự chế tạo tại Việt Nam đã được đối chuẩn trực tiếp với thiết bị GaussMeter nhập khẩu từ Hoa Kỳ. Các kết quả đo từ trường bề mặt cho thấy độ tương quan đường cong đặc trưng đồng nhất, độ lệch sai số kiểm định duy trì dưới ngưỡng 5% trong suốt dải khảo sát từ 0.1 mT đến 500 mT.

Kết luận

  • Hệ thống hóa toàn diện cơ sở vật lý của hơn 20 hiệu ứng chuyển đổi tín hiệu thuộc 4 nhóm chính: cơ - điện, nhiệt - điện, quang - điện và từ - điện.
  • Xây dựng thành công mô hình giải tích và phương trình tuyến tính hóa cho tiếp giáp bán dẫn p-n trong dải đo nhiệt độ $-20^\circ\text{C}$ đến $120^\circ\text{C}$.
  • Thiết kế, chế tạo hoàn chỉnh thiết bị đo nhiệt độ bán dẫn ứng dụng mạch cầu vi sai và vi mạch A/D ICL7107 với công suất tiêu thụ tối ưu 10 mW.
  • Thực nghiệm thành công cảm biến dịch chuyển nhỏ dùng biến thế vi sai lõi Ferrite cho độ nhạy vượt trội 220% và khảo sát đối chuẩn cảm biến từ trường Hall với thiết bị GaussMeter chuẩn quốc tế.
  • Khẳng định tính khả thi trong việc làm chủ quy trình công nghệ thiết kế, chế tạo các thiết bị đo lường cảm biến có độ chính xác cao tại các phòng thí nghiệm trong nước.

Đóng góp lớn nhất của luận văn là đã kết nối chặt chẽ giữa lý thuyết vật lý vô tuyến điện tử và kỹ thuật chế tạo thiết bị đo lường thực nghiệm có giá trị ứng dụng cao. Trong giai đoạn 12 đến 24 tháng tới, hướng nghiên cứu tiếp theo cần tập trung vào việc tích hợp công nghệ vi cơ điện tử (MEMS) và vật liệu nano để thu nhỏ kích thước cảm biến. Hãy tải ngay toàn văn luận văn thạc sĩ để khai thác chi tiết các sơ đồ nguyên lý mạch đo và dữ liệu thực nghiệm phục vụ công tác nghiên cứu và triển khai dự án kỹ thuật của bạn.
