PHÂN TÍCH TỔNG QUAN TÀI LIỆU

1. Các vấn đề và câu hỏi chính tài liệu giải quyết

  • Hệ thống hóa toàn diện lý thuyết sóng vô tuyến: Giải đáp tường tận các câu hỏi bản chất về cơ chế lan truyền sóng, mô hình kênh truyền vô tuyến, hiện tượng suy hao và fading.
  • Mô hình hóa và tính toán suy hao đường truyền (Path Loss): Hướng dẫn các phương pháp tính toán công suất thu/phát, độ nhạy máy thu và thiết lập quỹ đường truyền (Link Budget).
  • Đánh giá hiệu năng truyền dẫn số: Phân tích ảnh hưởng của nhiễu, tỷ số tín hiệu trên nhiễu ($SNR/SINR$), độ dịch Doppler và trải trễ đa đường đến tỷ lệ lỗi bit ($BER$) và dung lượng kênh truyền.
  • Phương pháp giải bài tập định lượng: Cung cấp quy trình từng bước giải quyết các bài toán kỹ thuật thông tin vô tuyến trọng tâm ở Chương 2.

2. Thuật ngữ chuyên ngành quan trọng (Keywords & LSI)

  1. Kỹ thuật thông tin vô tuyến (Wireless Communications)
  2. Kênh truyền vô tuyến (Wireless Channel)
  3. Suy hao đường truyền (Path Loss)
  4. Fading đa đường (Multipath Fading)
  5. Fading Rayleigh / Fading Rician
  6. Trải trễ đa đường (Delay Spread)
  7. Băng thông kết hợp (Coherence Bandwidth)
  8. Thời gian kết hợp (Coherence Time)
  9. Hiệu ứng Doppler & Trải phổ Doppler (Doppler Spread)
  10. Quỹ đường truyền (Link Budget)
  11. Tỷ số tín hiệu trên nhiễu ($SNR$ / $SINR$)
  12. Dung lượng kênh Shannon (Shannon Channel Capacity)
  13. Điều chế số (Digital Modulation: PSK, QAM)
  14. Tỷ lệ lỗi bit ($BER$ - Bit Error Rate)
  15. Kỹ thuật phân tập (Diversity Techniques)
  16. Bán kính phủ sóng và vùng phủ (Coverage Area)
  17. Độ nhạy máy thu (Receiver Sensitivity)
  18. Mô hình truyền sóng không gian tự do (Free-Space Propagation Model)

3. Đóng góp và giá trị cốt lõi của tài liệu

  • Tính cấu trúc và bám sát thực tế: Tài liệu được biên soạn logic theo tiến trình học tập chuẩn của Khoa Viễn thông I – Học viện Công nghệ Bưu chính Viễn thông (PTIT).
  • Kết hợp lý thuyết và bài tập giải mẫu: Giúp người học không chỉ nắm vững bản chất vật lý của sóng vô tuyến mà còn thành thạo các bước tính toán công thức phức tạp.
  • Tài liệu tham khảo ôn tập tối ưu: Cung cấp nguồn đáp án câu hỏi lý thuyết và bài tập có độ tin cậy cao, hỗ trợ sinh viên củng cố kiến thức trước các kỳ thi học phần và đồ án chuyên ngành.

NỘI DUNG CONTENT SEO

Tổng quan nghiên cứu

Trong kỷ nguyên kết nối không dây bùng nổ, kỹ thuật thông tin vô tuyến đóng vai trò nền tảng cho mạng di động từ 4G, 5G đến 6G tương lai. Tuy nhiên, môi trường truyền sóng vô tuyến luôn đối mặt với nhiều thách thức vật lý phức tạp. Tín hiệu truyền đi liên tục bị phản xạ, tán xạ, nhiễu loạn và suy giảm công suất nghiêm trọng.

Việc nắm vững cơ chế lan truyền sóng và phương pháp tính toán kênh truyền là yêu cầu bắt buộc đối với kỹ sư viễn thông. Tài liệu học tập Kỹ thuật thông tin vô tuyến của sinh viên Nguyễn Di Đan (PTIT) giải quyết bài toán hệ thống hóa toàn bộ kiến thức môn học. Nội dung tài liệu lấp đầy khoảng cách giữa lý thuyết truyền sóng trừu tượng và kỹ năng tính toán bài tập thực tế.

Tài liệu được xây dựng với phương pháp luận rõ ràng: hệ thống câu hỏi lý thuyết chuyên sâu bám sát bài giảng và giải chi tiết bài tập định lượng Chương 2. Đây là nguồn tài liệu hữu ích giúp người học nắm bắt trọn vẹn bản chất vật lý của hệ thống truyền dẫn không dây hiện đại.

+-----------------------------------------------------------------------------------+
|                        HỆ THỐNG KỸ THUẬT THÔNG TIN VÔ TUYẾN                       |
+-----------------------------------------------------------------------------------+
|  1. Cơ sở lý thuyết        |  2. Phương pháp tính toán   |  3. Ứng dụng thực tế   |
|  - Fading & Suy hao         |  - Thiết lập Link Budget    |  - Mạng di động tế bào |
|  - Trải trễ & Trải Doppler  |  - Tính BER, SNR, Capacity  |  - Tối ưu vùng phủ     |
+-----------------------------------------------------------------------------------+

Nội dung chi tiết

1. Cơ sở lý thuyết và mô hình hóa kênh truyền vô tuyến

Kênh truyền vô tuyến là một trong những môi trường truyền dữ liệu khắc nghiệt và biến động nhất. Khi sóng điện từ truyền từ máy phát đến máy thu, tín hiệu chịu tác động bởi ba cơ chế lan truyền chính: phản xạ, nhiễu xạ và tán xạ. Do đó, tín hiệu thu được là tổng hợp của vô số tia sóng đến từ nhiều hướng khác nhau với biên độ và pha thay đổi ngẫu nhiên.

Máy phát (Tx) ---> [ Suy hao truyền sóng (Path Loss) ] ---> Máy thu (Rx)
                        |---> Che khuất (Shadowing)
                        |---> Fading đa đường (Rayleigh/Rician)

Tài liệu trình bày chi tiết các hiện tượng then chốt cấu thành đặc tính kênh truyền:

  • Suy hao đường truyền (Path Loss): Phản ánh sự suy giảm công suất trung bình của tín hiệu theo khoảng cách. Tài liệu phân tích mô hình truyền sóng không gian tự do cùng các mô hình thực nghiệm trong môi trường đô thị.
  • Hiện tượng che khuất (Shadowing): Hiện tượng suy giảm công suất do các vật cản lớn trên đường truyền (tòa nhà, đồi núi), thường được mô hình hóa bằng phân bố chuẩn logarit (Log-normal).
  • Fading quy mô nhỏ (Small-scale Fading): Sự biến thiên nhanh chóng của biên độ và pha tín hiệu trong khoảng cách ngắn hoặc thời gian ngắn. Tài liệu làm rõ sự khác biệt giữa phân bố Fading Rayleigh (khi không có tia trực diện LoS) và phân bố Fading Rician (khi tồn tại tia truyền thẳng mạnh LoS).
  • Các tham số đặc trưng của kênh truyền:
    • Trải trễ đa đường ($Delay\ Spread$): Dẫn đến hiện tượng Fading chọn lọc tần số nếu chu kỳ ký hiệu nhỏ hơn trải trễ.
    • Băng thông kết hợp ($Coherence\ Bandwidth$): Khoảng tần số mà tại đó kênh truyền được xem là bằng phẳng.
    • Độ dịch Doppler ($Doppler\ Shift$) và Thời gian kết hợp ($Coherence\ Time$): Phản ánh mức độ biến đổi nhanh của kênh truyền theo thời gian do chuyển động tương đối của máy thu/phát.

Nhờ việc hệ thống hóa các khái niệm này, người học dễ dàng phân biệt được Fading phẳng, Fading chọn lọc tần số, Fading nhanh và Fading chậm. Đây là cơ sở cốt lõi để tiếp cận các kỹ thuật chống suy hao tiên tiến.

2. Phương pháp phân tích và giải bài tập tính toán thông số vô tuyến

Phần bài tập trong tài liệu tập trung giải quyết các bài toán định lượng kinh điển của Chương 2. Phương pháp tiếp cận bài toán được xây dựng theo một quy trình chuẩn xác và logic.

[Xác định thông số đầu vào] ---> [Mô hình hóa kênh truyền] ---> [Tính toán Link Budget] ---> [Đánh giá BER & SNR]

Quy trình tính toán quỹ đường truyền (Link Budget)

Tính toán quỹ đường truyền là bài toán trọng tâm nhằm xác định công suất phát cần thiết hoặc bán kính phủ sóng cực đại của trạm gốc:

  1. Xác định các thông số hệ thống: Công suất phát ($P_t$), độ lợi anten phát ($G_t$), độ lợi anten thu ($G_r$), tần số sóng mang ($f$) và khoảng cách truyền dẫn ($d$).
  2. Tính toán suy hao không gian tự do ($FSPL$): $$FSPL\ (dB) = 20\log_{10}(d) + 20\log_{10}(f) + 20\log_{10}\left(\frac{4\pi}{c}\right)$$
  3. Tổng hợp các suy hao phụ: Tổn hao do cáp nối, đầu nối anten, suy hao do cây cối và dự phòng Fading (Fading Margin).
  4. Xác định công suất tại đầu vào máy thu ($P_r$): $$P_r\ (dBm) = P_t\ (dBm) + G_t\ (dBi) + G_r\ (dBi) - Tổng\ suy\ hao\ (dB)$$
  5. So sánh với độ nhạy máy thu ($P_{rx_sens}$): Đảm bảo $P_r \ge P_{rx_sens}$ để đường truyền hoạt động ổn định với xác suất ngắt kênh cho phép.

Tính toán tỷ số tín hiệu trên nhiễu và chất lượng dịch vụ

Bên cạnh bài toán công suất, tài liệu cung cấp lời giải chi tiết cho các dạng bài toán:

  • Tính toán công suất tạp âm nhiệt nền: $N = k \cdot T \cdot B \cdot F$ (trong đó $k$ là hằng số Boltzmann, $T$ là nhiệt độ, $B$ là băng thông và $F$ là hệ số tạp âm).
  • Xác định tỷ số tín hiệu trên tạp âm ($SNR$): Đánh giá tương quan giữa năng lượng bit trên mật độ phổ tạp âm ($E_b/N_0$).
  • Dự đoán tỷ lệ lỗi bit ($BER$): Đánh giá chất lượng của các sơ đồ điều chế số (BPSK, QPSK, M-QAM) trên kênh Fading Rayleigh so với kênh AWGN thuần túy.

Các bước giải trong tài liệu trình bày rõ ràng từng công thức, thế số chi tiết và giải thích ý nghĩa vật lý của từng kết quả tính toán.

3. Đánh giá hiệu năng và ứng dụng thực tiễn trong mạng viễn thông hiện đại

Các kiến thức và bài tập trong tài liệu tạo nền tảng trực tiếp để giải quyết các thách thức kỹ thuật trong mạng viễn thông thương mại.

+------------------------------------------------------------------------------------+
|                         ỨNG DỤNG THỰC TẾ CỦA TÀI LIỆU                              |
+------------------------------------+-----------------------------------------------+
| Kỹ thuật chống Fading              | - Phân tập không gian (Space Diversity)       |
|                                    | - Phân tập tần số và thời gian                |
+------------------------------------+-----------------------------------------------+
| Nâng cao hiệu quả phổ              | - Ghép kênh phân chia theo tần số trực giao   |
|                                    | - Công nghệ đa anten MIMO                     |
+------------------------------------+-----------------------------------------------+
| Quy hoạch mạng di động             | - Tính toán ô tế bào (Cell Sizing)            |
|                                    | - Dự báo vùng phủ sóng và dung lượng mạng     |
+------------------------------------+-----------------------------------------------+
  • Ứng dụng trong quy hoạch vùng phủ: Kỹ sư áp dụng công thức Link Budget từ tài liệu để tính toán bán kính trạm phát sóng (gNodeB/eNodeB), giảm thiểu vùng lõm sóng và tối ưu chi phí hạ tầng.
  • Ứng dụng kỹ thuật phân tập (Diversity): Hiểu rõ cơ chế Fading giúp triển khai phân tập không gian (nhiều anten), phân tập thời gian (mã hóa kênh) và phân tập tần số (trải phổ, OFDM) để tăng cường độ tin cậy tín hiệu.
  • Tiền đề cho công nghệ 5G/6G: Các nguyên lý về dung lượng kênh Shannon và kênh truyền đa đường là nền tảng để triển khai kỹ thuật Massive MIMO và Beamforming trong các mạng di động thế hệ mới.

Ai nên đọc tài liệu này?

Tài liệu được biên soạn phù hợp với nhiều nhóm đối tượng có nhu cầu nghiên cứu và học tập trong ngành Điện tử – Viễn thông:

  • Sinh viên chuyên ngành Điện tử – Viễn thông / CNTT: Đặc biệt là sinh viên Học viện Công nghệ Bưu chính Viễn thông và các trường kỹ thuật đang theo học học phần Kỹ thuật thông tin vô tuyến, Mạng thông tin di động, hoặc Xử lý tín hiệu truyền thông.
  • Sinh viên làm đồ án tốt nghiệp: Cần củng cố kiến thức nền tảng về mô hình kênh truyền, tính toán quỹ đường truyền hoặc mô phỏng kênh vô tuyến trên MATLAB/Python.
  • Kỹ sư quy hoạch và tối ưu hóa mạng vô tuyến (RF Engineer): Cần tài liệu tra cứu nhanh các công thức tính toán suy hao, tham số tạp âm và cơ sở lý thuyết truyền sóng phục vụ công việc thực tế.
  • Học viên cao học chuyên ngành Viễn thông: Sử dụng làm tài liệu ôn tập và hệ thống hóa kiến thức phục vụ cho các nghiên cứu chuyên sâu về truyền dẫn băng rộng.

Yêu cầu kiến thức nền tảng (Prerequisites): Người đọc cần nắm vững kiến thức về Tín hiệu và Hệ thống, Lý thuyết Xác suất Thống kê, và Kỹ thuật Truyền số liệu cơ bản để tiếp thu nội dung một cách hiệu quả nhất.

Câu hỏi thường gặp

1. Fading Rayleigh và Fading Rician khác nhau như thế nào?

Fading Rayleigh xảy ra khi môi trường truyền sóng không có tia truyền thẳng trực tiếp (Non-Line-of-Sight - NLoS), tín hiệu thu được chỉ gồm các tia phản xạ và tán xạ. Ngược lại, Fading Rician xuất hiện khi có một tia truyền thẳng trực tiếp mạnh (Line-of-Sight - LoS) chiếm ưu thế áp đảo so với các tia đa đường khác.

2. Các bước cơ bản để tính toán quỹ đường truyền (Link Budget) là gì?

Quy trình gồm bốn bước: (1) Xác định công suất phát và độ lợi anten hai đầu; (2) Tính tổng suy hao gồm suy hao không gian tự do, suy hao cáp và suy hao vật cản; (3) Tính công suất tín hiệu đến máy thu; (4) So sánh công suất thu với độ nhạy máy thu và ngưỡng dự phòng fading.

3. Tại sao hiện tượng trải trễ đa đường lại gây ra giao thoa giữa các ký hiệu (ISI)?

Hiện tượng trải trễ đa đường làm cho các phiên bản sao của cùng một ký hiệu truyền đi đến máy thu tại các thời điểm khác nhau. Khi khoảng chênh lệch thời gian này vượt quá độ rộng của một ký hiệu, ký hiệu trước sẽ tràn vào và làm biến dạng ký hiệu tiếp theo, gây ra hiện tượng giao thoa liên ký hiệu ($ISI$).

4. Khi nào kênh truyền vô tuyến được coi là Fading chọn lọc tần số?

Kênh truyền được xem là Fading chọn lọc tần số khi băng thông của tín hiệu truyền đi ($B_s$) lớn hơn băng thông kết hợp của kênh ($B_c$), hoặc khi chu kỳ ký hiệu ($T_s$) nhỏ hơn trải trễ đa đường cực đại ($\tau_{max}$). Khi đó, các thành phần tần số khác nhau sẽ chịu mức suy hao khác nhau.

5. Những phương pháp nào được sử dụng phổ biến nhất để chống lại Fading trong thông tin vô tuyến?

Các phương pháp phổ biến bao gồm: kỹ thuật phân tập (không gian, thời gian, tần số), kỹ thuật cân bằng kênh (Equalization) để khử ISI, mã hóa kênh sửa sai (FEC) và kỹ thuật ghép kênh phân chia theo tần số trực giao ($OFDM$).

Kết luận

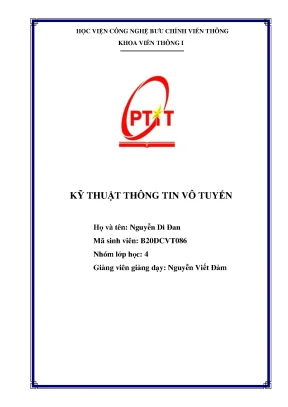

Tài liệu học tập Kỹ thuật thông tin vô tuyến của tác giả Nguyễn Di Đan (PTIT) là một tài liệu cô đọng, toàn diện và có giá trị thực tiễn cao dành cho sinh viên ngành Viễn thông.

Các điểm nhấn quan trọng (Key Takeaways):

  • Hệ thống hóa chi tiết các mô hình kênh truyền, hiện tượng suy hao và fading vô tuyến.
  • Cung cấp lời giải bài tập Chương 2 logic, bám sát các bài toán thực tế về Link Budget và BER.
  • Giúp người học làm chủ các công thức tính toán hiệu năng hệ thống không dây một cách trực quan.
  • Tạo bước đệm vững chắc để tiếp cận các công nghệ mạng di động tiên tiến như 5G, 6G và Massive MIMO.

Khuyến nghị học tập: Để tối ưu hóa kết quả, người học nên kết hợp đọc lý thuyết song song với việc tự giải lại các bài tập tính toán mẫu, đồng thời sử dụng các công cụ mô phỏng như MATLAB để trực quan hóa đặc tính kênh truyền vô tuyến.
