Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Trong lĩnh vực bảo vệ bề mặt kim loại phục vụ các ngành công nghiệp như cơ khí, giao thông vận tải, xây dựng và công trình biển, màng phủ trên cơ sở nhựa epoxy được sử dụng rộng rãi nhờ khả năng bám dính tốt, độ bền hóa chất và cấu trúc đóng rắn chặt chẽ. Tuy nhiên, dưới tác động của các điều kiện môi trường khắc nghiệt, màng phủ epoxy truyền thống bộc lộ một số hạn chế về độ bền cơ học, độ ổn định nhiệt và tính cản thẩm thấu các tác nhân ăn mòn ($O_2$, $H_2 O$, $Cl^-$).

Vật liệu nanocacbon (NC) gồm ống nanocacbon (CNTs) có cấu trúc 1 chiều (1D) và graphen/graphen oxit (GO) có cấu trúc 2 chiều (2D) sở hữu các đặc tính nổi bật về độ cứng, độ bền cơ nhiệt, tính dẫn nhiệt và dẫn điện. Mặc dù vậy, việc ứng dụng NC vào nhựa epoxy gặp trở ngại lớn do lực hút Van der Waals mạnh khiến các hạt nano dễ bị kết tụ, cùng với bề mặt trơ, không phân cực dẫn đến khả năng tương tác kém với nền polyme. Phần lớn các công trình trước đây tập trung vào biến tính và khảo sát riêng rẽ từng dạng cấu trúc 1D hoặc 2D, hoặc kết hợp NC với các hạt oxit vô cơ ($SiO_2$, $TiO_2$, $ZnO$). Khoảng trống nghiên cứu được tác giả xác định là việc khảo sát có hệ thống quá trình biến tính tạo nhóm chức chứa oxy đồng thời trên CNTs và GO, từ đó kết hợp hai dạng cấu trúc hình học (1D + 2D) để tạo hiệu ứng phân tán xen kẽ và hiệp đồng gia cường toàn diện các tính chất cơ - nhiệt - chống ăn mòn cho màng phủ epoxy.

Từ yêu cầu thực tiễn đó, đề tài "Nghiên cứu gia cường màng phủ nhựa epoxy bằng ống nanocacbon biến tính và graphen oxit" được thực hiện.

Mục tiêu nghiên cứu

  1. Khảo sát khả năng gia cường của vật liệu cấu trúc nano gồm CNTs biến tính và GO nhằm chế tạo màng phủ nhựa epoxy có độ bền cơ học, độ bền nhiệt và khả năng chống ăn mòn cao.
  2. Định hướng ứng dụng sản xuất sơn nano chức năng chịu cơ nhiệt và bảo vệ ăn mòn kim loại.

Nhiệm vụ nghiên cứu cụ thể

  1. Nghiên cứu các đặc trưng của sản phẩm biến tính CNTs bằng phương pháp oxy hóa.
  2. Nghiên cứu các đặc trưng của GO tổng hợp đi từ nguyên liệu ban đầu là graphit.
  3. Nghiên cứu xác định chế độ phân tán siêu âm của NC vào nhựa epoxy nhằm đạt được cấu trúc phân tán nanocomposite.
  4. Nghiên cứu xác định điều kiện đóng rắn màng phủ nhựa epoxy.
  5. Nghiên cứu khả năng gia cường tính chất cơ nhiệt và bảo vệ chống ăn mòn cho màng phủ nhựa epoxy.
  6. Nghiên cứu xác định tỷ lệ của hệ kết hợp cấu trúc (O-CNTs + GO) thích hợp để đạt được khả năng gia cường tốt nhất.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Vật liệu nanocacbon với 2 dạng cấu trúc nano: dạng 1D của ống nanocacbon (CNTs) biến tính oxy hóa (O-CNTs) và dạng 2D của các lớp graphen oxit (GO); nhựa epoxy Bisphenol A cùng chất đóng rắn hệ amin; hệ màng phủ nanocomposite tạo thành.
  • Phạm vi nghiên cứu: Chế tạo mẫu thử màng phủ trên bề mặt nền thép; đánh giá các tính chất hóa lý, cấu trúc pha, cơ lý, độ bền nhiệt và độ bền bảo vệ chống ăn mòn trong môi trường nhân tạo (ngâm hóa chất, phun mù muối).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước được điểm lại trong văn bản

Tác giả đã hệ thống hóa các hướng nghiên cứu trong và ngoài nước liên quan đến biến tính nanocacbon và ứng dụng trong nanocomposite màng phủ:

  1. Các phương pháp tổng hợp graphen oxit từ graphit:

    • Brodie (1859): Sử dụng hỗn hợp $KClO_3$ rắn và $HNO_3$ đặc để oxy hóa graphit.
    • Staudenmaier (1899): Cải tiến phương pháp Brodie bằng cách bổ sung $H_2 SO_4$ đặc nhằm tăng mức độ oxy hóa. Cả hai phương pháp này đều có nguy cơ tạo khí $ClO_2$ gây nổ.
    • Hummers và Offeman (1958): Sử dụng hỗn hợp $H_2 SO_4$, $NaNO_3$ và $KMnO_4$. Quá trình hình thành tác nhân $Mn_2 O_7$ thực hiện phản ứng oxy hóa, tuy nhiên vẫn sinh ra các khí độc ($NO_2$, $N_2 O_4$) và đòi hỏi công đoạn bóc tách phức tạp để chuyển graphit oxit (GTO) thành GO.
    • Tour (2010): Cải tiến bằng cách loại bỏ hoàn toàn $NaNO_3$, sử dụng hệ hỗn hợp axit $H_2 SO_4 / H_3 PO_4$ (tỷ lệ 9:1) kết hợp lượng $KMnO_4$ tăng cường, sau đó xử lý kết thúc bằng $H_2 O_2$.
    • Mô hình cấu trúc GO: Tác giả điểm lại mô hình Lerf – Klinowski (các nhóm -OH, epoxy trên mặt phẳng đáy; -COOH, -C=O ở mép tấm) và mô hình cấu trúc động DSM (Dynamic Structural Model) của các nghiên cứu gần đây.

  2. Các phương pháp biến tính CNTs:

    • Biến tính vật lý (không cộng hóa trị): Bao gói phân tử bên trong lòng ống CNTs (carotenoid, protein lactamase, polyme dẫn điện); hấp phụ chất hoạt động bề mặt (SDS, CTAB, Tween-20); hấp phụ polyme (PSMSA, PSS, PAS, phenalkamine PAA, o-tolylbiguanide) nhằm điều chỉnh sức căng bề mặt mà không làm suy giảm hệ liên kết liên hợp $sp^2$.
    • Biến tính hóa học (cộng hóa trị): Phản ứng Friedel-Crafts với axit benzenetricarboxylic (BTC); ghép nối tác nhân silan hữu cơ (amino-silan); oxy hóa trực tiếp bằng các hệ tác nhân như $HNO_3$, $H_2 SO_4 / HNO_3$, $KMnO_4 / H_2 SO_4$, $H_2 SO_4 / HNO_3 / HCl$ để tạo các nhóm chức -OH, -COOH, -C=O, -C-O-C- tại đầu ống và các vị trí khuyết tật trên thành ống.

  3. Ứng dụng NC và các hệ lai trong màng phủ nanocomposite:

    • Khảo sát hình thái NC dạng cầu (Fullerene $C_{60}$) và dạng tấm (graphen) cho thấy cấu trúc dạng tấm cản trở đường khuếch tán chất ăn mòn tốt hơn.
    • Các hệ tổ hợp GO chức hóa với silan hữu cơ, hoặc gắn các hạt nano vô cơ như $SiO_2$, $TiO_2$, $Fe_3 O_4$, $ZnO$ và polyanilin (PANi) để gia tăng độ phân tán và hiệu quả chống ăn mòn.
    • Các công trình trong nước: Nhóm Đỗ Quang Kháng biến tính este hóa CNTs bằng phản ứng Fischer, ghép nối este PEG và TESPT; nhóm Chu Anh Vân biến tính CNTs bằng $H_2 O_2 / NH_3$, ghép PVC, hấp phụ CTAB và ứng dụng trong màng sơn epoxy giàu kẽm; Phạm Gia Vũ và cộng sự kết hợp CNTs/ZnO-Clay trong epoxy; Ngô Cao Long chế tạo điện cực $Bi_2 O_3$-CNTs; Nguyễn Đình Hoàng khảo sát tác động bức xạ tia X và Gamma lên cấu trúc CNTs; Hà Quang Ánh tổng hợp $Fe_3 O_4$-GOVS xử lý ion kim loại nặng; Ngô Quang Long chế tạo nanocomposite MWCNTs/PPy, MWCNTs/PANi phục vụ vật liệu hấp thụ sóng.

Khoảng trống luận án lựa chọn giải quyết

Phần lớn các nghiên cứu trước đây chỉ sử dụng đơn lẻ một loại cấu trúc NC hoặc kết hợp NC với oxit kim loại. Luận án lựa chọn hướng đi kết hợp hai dạng hình thái hình học của cùng bản chất cacbon: cấu trúc ống 1D (CNTs) và cấu trúc tấm vảy 2D (GO). Đồng thời, luận án cải tiến quy trình tổng hợp GO theo phương pháp Tour biến đổi bằng cách lược bỏ công đoạn khử bằng $H_2 O_2$, sử dụng dung dịch $HCl + H_2 O$ ở nhiệt độ cao để bóc tách hóa học và loại bỏ $Mn_2 O_7$, tạo ra sản phẩm GO có mức độ oxy hóa vừa phải, giữ được độ dẫn nhiệt thích hợp và phân tán tốt trong nhựa epoxy.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và khung phân tích

  • Cơ chế đóng rắn nhựa epoxy Bisphenol A: Nhựa Diepoxy phản ứng mở vòng với chất đóng rắn polyamin thông qua phản ứng cộng ái nhân của nguyên tử hydro linh động trong nhóm amin vào vòng oxirane, tạo mạng lưới không gian ba chiều mà không giải phóng sản phẩm phụ thấp phân tử.
  • Lý thuyết gia cường nanocomposite và cơ chế rào cản (Tortuous path effect): Sự phân tán đồng đều của các hạt nano với diện tích bề mặt riêng lớn giúp chuyển dịch ứng suất từ nền polyme sang cốt gia cường. Cấu trúc lớp 2D của GO kết hợp với cấu trúc dạng sợi 1D của CNTs tạo mạng lưới không gian đan xen, làm tăng độ uốn khúc của đường khuếch tán, kéo dài thời gian thẩm thấu của oxy, nước và ion gây ăn mòn tới bề mặt kim loại.
Môi trường ăn mòn (H2O, O2, Cl-)
                       vs

Phương pháp thực nghiệm và kỹ thuật phân tích

Nhóm phương pháp Kỹ thuật / Thiết bị sử dụng Mục đích phân tích
Đặc trưng vật liệu nano Phổ hồng ngoại biến đổi Fourier (FTIR) Xác định sự hình thành các nhóm chức oxy (-OH, -COOH, -C=O, -C-O-C-)
Phổ nhiễu xạ tia X (XRD) Đánh giá sự thay đổi khoảng cách mạng tinh thể và cấu trúc trật tự
Kính hiển vi điện tử quét (SEM) & truyền qua độ phân giải cao (HR-TEM) Quan sát hình thái bề mặt, đường kính ống CNTs và mức độ bóc tách lớp GO
Phổ quang điện tử tia X (XPS) Định lượng tỷ lệ nguyên tử C/O và tỷ lệ liên kết hóa học các nhóm chức (C1s, O1s)
Khảo sát độ ổn định phân tán Đo độ lắng theo thời gian trong các môi trường dung môi khác nhau
Phân tích nhiệt Nhiệt lượng kế quét vi sai (DSC) Xác định nhiệt độ hóa thủy tinh ($T_g$) và động học đóng rắn
Phân tích nhiệt trọng lượng (TGA-DTA) Đánh giá độ bền nhiệt, nhiệt độ bắt đầu phân hủy ($T_d$) và lượng cặn
Đo hệ số dẫn nhiệt Xác định khả năng truyền nhiệt của màng phủ nanocomposite
Cơ lý và chống ăn mòn Đo độ bám dính, độ cứng, độ bền uốn, độ bền va đập Đánh giá tính chất cơ lý theo các tiêu chuẩn kỹ thuật màng sơn
Ngâm mẫu trong môi trường hóa chất Theo dõi sự biến thiên khối lượng màng phủ trong các dung môi
Thử nghiệm phun mù muối Xác định thời gian xuất hiện vết ăn mòn, phồng rộp trên nền kim loại

Nội dung chính theo từng chương

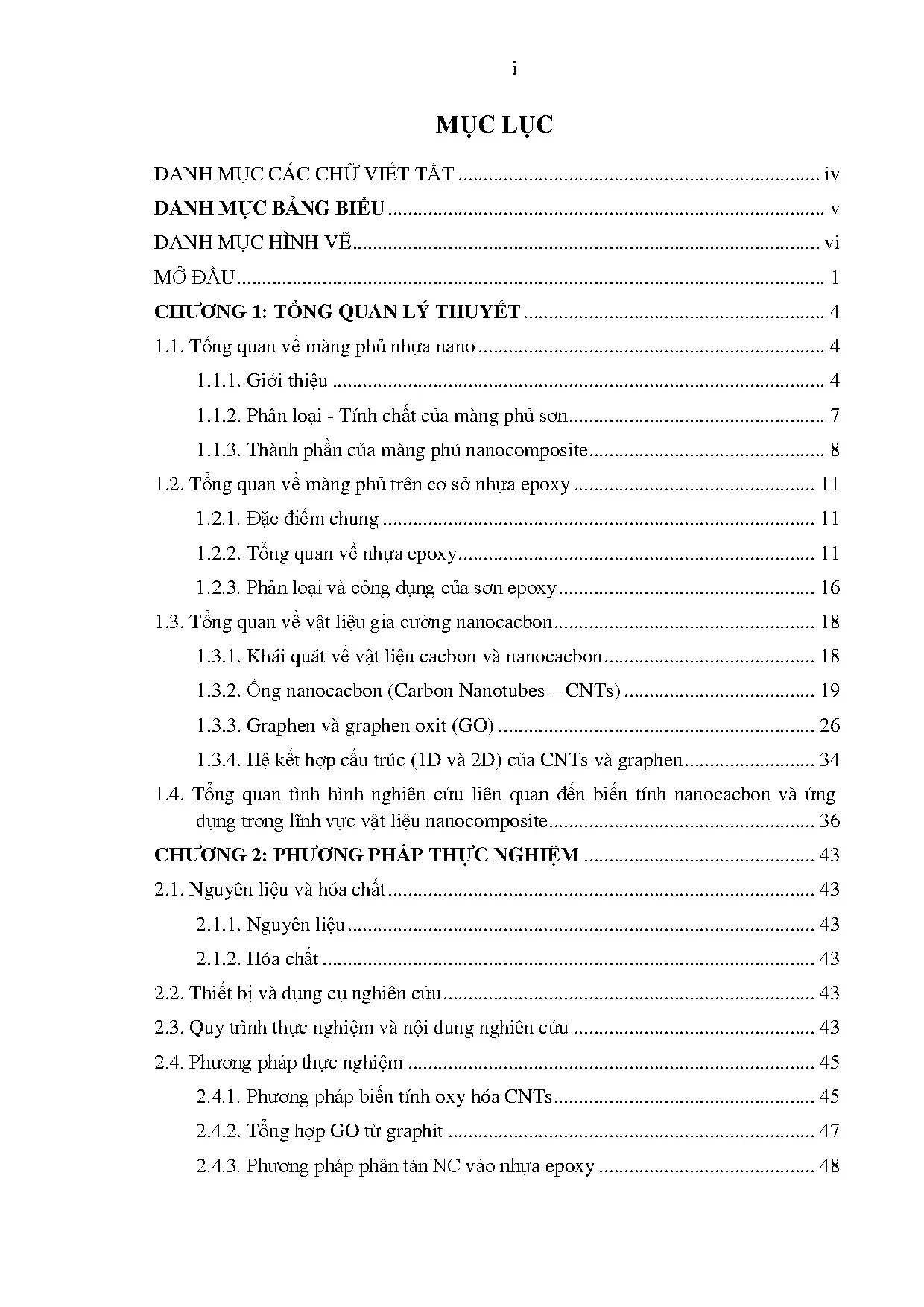

Chương 1: Tổng quan lý thuyết

Chương này tập trung trình bày tổng quan về các hệ màng phủ polyme, nhựa epoxy và vật liệu nanocacbon:

  • Phân tích vai trò của các thành phần trong màng sơn nanocomposite gồm chất tạo màng, dung môi bay hơi, bột màu, phụ gia và chất độn gia cường nano.
  • Trình bày tính chất hóa lý của nhựa epoxy Bisphenol A, các cơ chế đóng rắn bằng amin, axit cacboxylic, anhydric, mercaptan và các loại nhựa amino.
  • Hệ thống hóa cấu trúc tinh thể cacbon từ kim cương, fullerene, ống nanocacbon (SWCNTs, DWCNTs, MWCNTs) đến graphen và graphen oxit; tổng kết các phương pháp biến tính vật lý và hóa học đối với CNTs và graphit.
  • Đánh giá tiềm năng của hệ lai cấu trúc 1D và 2D trong việc cải thiện độ phân tán và phát huy hiệu ứng tương hỗ cơ - nhiệt.

Chương 2: Phương pháp thực nghiệm

Chương 2 mô tả chi tiết quy trình chế tạo mẫu và phương pháp nghiên cứu:

  • Biến tính CNTs: Sử dụng hỗn hợp axit mạnh $HNO_3 / HCl$ (hệ cường toan) để oxy hóa CNTs, mở hai đầu ống và tạo các nhóm phân cực trên bề mặt.
  • Tổng hợp GO: Áp dụng phương pháp Tour biến đổi trên nền nguyên liệu graphit tự nhiên bằng hỗn hợp $H_2 SO_4 / H_3 PO_4$ và $KMnO_4$, loại bỏ công đoạn $H_2 O_2$, thực hiện bóc tách hóa học bằng $HCl + H_2 O$ để thu hồi GO.
  • Quy trình chế tạo màng nanocomposite: Khảo sát các chế độ rung siêu âm để phân tán riêng lẻ và phân tán hỗn hợp NC vào nhựa epoxy; phối trộn chất đóng rắn hệ amin; gia công tạo màng phủ trên bề mặt thép với chiều dày kiểm soát; thiết lập chế độ đóng rắn.
  • Mô tả chi tiết quy chuẩn vận hành các thiết bị đo đặc trưng hóa lý (FTIR, XRD, SEM, HR-TEM, XPS, DSC, TGA-DTA) và các tiêu chuẩn kiểm tra cơ lý, ăn mòn.

Chương 3: Kết quả và thảo luận

Chương 3 trình bày các kết quả thực nghiệm và biện luận qua 8 nội dung chính:

1. Đặc trưng sản phẩm CNTs biến tính bằng phương pháp oxy hóa (Tiểu kết luận 1)

  • Phổ FTIR của O-CNTs xuất hiện các pic đặc trưng cho dao động của nhóm -OH, liên kết C=O trong nhóm -COOH và dao động C-O, chứng minh các nhóm chức oxy đã được gắn lên cấu trúc ống.
  • Giản đồ XRD cho thấy vị trí pic nhiễu xạ chính của CNTs ít thay đổi nhưng cường độ giảm nhẹ do sự xuất hiện các khuyết tật mạng.
  • Ảnh SEM và HR-TEM cho thấy O-CNTs có độ sạch cao, các bó ống nano được phân tách thành các ống riêng lẻ rõ rệt, hai đầu ống được mở ra mà không làm đứt gãy phá hủy hoàn toàn chiều dài ống.
  • Khảo sát độ phân tán khẳng định O-CNTs duy trì trạng thái phân tán bền vững trong dung môi phân cực trong nhiều ngày, vượt trội so với CNTs nguyên bản bị lắng tụ nhanh chóng.

2. Đặc trưng sản phẩm GO tổng hợp từ graphit (Tiểu kết luận 2)

  • Phổ FTIR của GO thể hiện đầy đủ các pic dao động biến dạng của nhóm hydroxyl (-OH), cacboxyl (-COOH), cacbonyl (C=O) và epoxy (C-O-C).
  • Giản đồ XRD ghi nhận sự dịch chuyển pic nhiễu xạ đặc trưng từ $2\theta \approx 26^\circ$ (ở graphit ban đầu) về góc nhỏ hơn ($2\theta \approx 10^\circ - 11^\circ$), phản ánh khoảng cách giữa các lớp tinh thể tăng lên đáng kể do sự chèn của các nhóm chức chứa oxy và phân tử nước.
  • Ảnh SEM xác nhận cấu trúc dạng tấm mỏng, có nếp nhăn và tách lớp tốt; GO phân tán ổn định trong môi trường nước và dung môi phân cực.

3. Cấu trúc của hệ kết hợp NC biến tính (O-CNTs + GO) (Tiểu kết luận 3)

  • Phổ XPS xác nhận tỷ lệ nguyên tử C và O trên bề mặt mẫu; phân tích tách pic phổ C1s và O1s định lượng cụ thể tỷ lệ phần trăm các liên kết C-C, C-OH, C=O và O=C-OH.
  • Ảnh SEM của hệ kết hợp (O-CNTs + GO) cho thấy các ống O-CNTs 1D phân bố xen kẽ giữa các tấm phẳng GO 2D, ngăn cản sự tái xếp lớp của GO và hạn chế sự cuộn búi của O-CNTs.

4. Chế độ phân tán NC vào nhựa epoxy bằng siêu âm (Tiểu kết luận 4)

  • Thiết lập các thông số công suất và thời gian siêu âm tối ưu cho từng hệ phân tán: CNTs nguyên bản, O-CNTs, graphen, GO và hệ kết hợp (O-CNTs + GO).
  • Quá trình phân tán kết hợp cho phép hệ NC phân bố đồng nhất vào pha nền epoxy mà không làm đứt gãy cấu trúc nano.

5. Ảnh hưởng của NC đến điều kiện đóng rắn màng phủ epoxy (Tiểu kết luận 5)

  • Giản đồ DSC khảo sát quá trình đóng rắn của epoxy nguyên bản và các hệ nanocomposite ở điều kiện nhiệt độ phòng (7 ngày) và xử lý nhiệt bổ sung (sấy ở $80^\circ C$ trong 4 giờ).
  • Sự có mặt của các nhóm chức -OH, -COOH trên O-CNTs và GO tham gia tương tác, tạo liên kết hydro và xúc tác một phần cho phản ứng mở vòng epoxy, giúp màng phủ đạt mức độ khâu mạch cao và đồng đều hơn.

6. Cấu trúc màng phủ nanocomposite NC/epoxy (Tiểu kết luận 6)

  • Phổ FTIR của màng phủ sau đóng rắn cho thấy sự suy giảm mạnh của pic đặc trưng nhóm oxirane, khẳng định phản ứng khâu mạch diễn ra hoàn toàn.
  • Ảnh SEM mặt cắt gãy của màng phủ composite chỉ ra rằng hệ (O-CNTs + GO)/epoxy có bề mặt gãy gồ ghề, cấu trúc liên kết chặt chẽ, không xuất hiện các vùng kết tụ lớn như ở mẫu chứa CNTs hoặc graphen chưa biến tính.

7. Ảnh hưởng của NC đến tính chất nhiệt và hệ số dẫn nhiệt (Tiểu kết luận 7)

  • Dữ liệu DSC ghi nhận nhiệt độ hóa thủy tinh ($T_g$) của màng phủ epoxy tăng khi bổ sung NC biến tính, đặc biệt là hệ kết hợp (O-CNTs + GO) nhờ hạn chế chuyển động nhiệt của các mạch đại phân tử polyme.
  • Kết quả TGA-DTA cho thấy nhiệt độ bắt đầu phân hủy nhiệt ($T_d$) và lượng tro cặn ở nhiệt độ cao tăng lên, nâng cao tính ổn định nhiệt của màng.
  • Hệ số dẫn nhiệt của màng phủ tăng khi hàm lượng NC tăng; màng phủ chứa hệ kết hợp (O-CNTs + GO) đạt hệ số dẫn nhiệt cao hơn so với hệ đơn lẻ ở cùng hàm lượng, hỗ trợ quá trình tản nhiệt cục bộ.

8. Ảnh hưởng của NC đến tính chất cơ lý và độ bền chống ăn mòn (Tiểu kết luận 8)

  • Tính chất cơ lý: Độ bám dính trên nền thép, độ cứng bề mặt, độ bền uốn và độ bền va đập của màng phủ gia cường (O-CNTs + GO) đều đạt các chỉ tiêu kỹ thuật vượt trội so với màng epoxy nguyên bản.
  • Độ bền hóa chất: Tỷ lệ thay đổi khối lượng của màng phủ nanocomposite khi ngâm trong các môi trường axit, kiềm và nước muối giảm rõ rệt, chứng minh tính cản dung môi được cải thiện.
  • Khả năng chống ăn mòn mù muối: Thời gian xuất hiện vết gỉ dưới màng và hiện tượng phồng rộp trong buồng phun sương muối của mẫu phủ (O-CNTs + GO)/epoxy kéo dài đáng kể so với mẫu đối chứng epoxy không gia cường.

Kết quả và những đóng góp mới

Đóng góp mới về mặt lý luận và khoa học

  1. Làm sáng tỏ cơ chế tương tác liên kết và hiệp đồng gia cường: Nghiên cứu đã chứng minh cơ chế tương tác bề mặt giữa các nhóm chức chứa oxy trên O-CNTs và GO với mạng lưới polyme epoxy - amin, giải thích bản chất việc cải thiện độ phân tán và khả năng truyền ứng suất trong màng phủ.
  2. Xác lập mô hình cấu trúc phân tán đan xen 1D-2D: Luận án đã làm rõ hiệu ứng phân tán hình học khi kết hợp ống 1D (O-CNTs) và tấm 2D (GO), trong đó O-CNTs đóng vai trò chất đệm ngăn cản sự xếp lớp của GO, đồng thời GO ngăn chặn sự kết tụ của các bó ống CNTs, tạo mạng lưới không gian đa chiều tối ưu hóa độ uốn khúc của đường khuếch tán chất ăn mòn.

Đóng góp mới về mặt thực tiễn và công nghệ

  1. Cải tiến quy trình tổng hợp GO: Tác giả đã hoàn thiện quy trình tổng hợp GO từ graphit theo phương pháp Tour biến đổi (không sử dụng $NaNO_3$, loại bỏ công đoạn xử lý $H_2 O_2$, bóc tách hóa học và loại $Mn_2 O_7$ bằng $HCl + H_2 O$), giúp đơn giản hóa các bước thực nghiệm, giảm thiểu khí độc hại và kiểm soát mức độ oxy hóa phù hợp cho ứng dụng màng phủ.
  2. Xây dựng đơn phối liệu và công nghệ chế tạo sơn nanocomposite: Xác định được chế độ phân tán siêu âm tối ưu và tỷ lệ phối trộn thích hợp giữa O-CNTs và GO vào nhựa epoxy, tạo tiền đề kỹ thuật cho việc sản xuất màng sơn chức năng bảo vệ kim loại có khả năng chịu nhiệt, chống ăn mòn cao phục vụ môi trường công nghiệp và biển.

Kiến nghị và đề xuất

  • Cần tiếp tục nghiên cứu mở rộng quy mô tổng hợp vật liệu O-CNTs và GO ở quy mô pilot nhằm đánh giá tính khả thi trong sản xuất công nghiệp.
  • Đề xuất thử nghiệm hệ màng phủ nanocomposite trên các hệ nhựa nền khác (như polyurethane, alkyd biến tính) và trên các loại kim loại nền khác nhau (hợp kim nhôm, đồng).

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Các kết quả khảo sát độ bền ăn mòn và độ bền thời tiết trong luận án chủ yếu được thực hiện trong điều kiện gia tốc nhân tạo phòng thí nghiệm (phun sương muối, ngâm dung dịch hóa chất); chưa có dữ liệu thử nghiệm phơi mẫu dài hạn trong môi trường tự nhiên ngoài trời. Quy trình phân tán sử dụng thiết bị siêu âm dạng mẻ, khó áp dụng trực tiếp cho quy mô sản xuất liên tục khối lượng lớn.
  • Hướng nghiên cứu tiếp:
    • Khảo sát độ bền màng phủ qua thử nghiệm phơi nhiễm tự nhiên tại các trạm thử nghiệm khí quyển biển.
    • Nghiên cứu công nghệ phân tán bằng máy nghiền hạt năng lượng cao hoặc máy đồng hóa áp suất cao để nâng cao năng suất gia công sơn nano.

Giá trị tham khảo

  • Đối với nghiên cứu sinh và học viên cao học ngành Hóa học, Khoa học Vật liệu, Kỹ thuật Vật liệu Polyme & Composite: Luận án cung cấp hệ thống dữ liệu thực nghiệm chi tiết về các phương pháp đặc trưng cấu trúc vật liệu nano (FTIR, XRD, SEM, HR-TEM, XPS) và phương pháp phân tích nhiệt (DSC, TGA). Chương 2 và Chương 3 là tài liệu tham khảo giá trị về phương pháp luận biến tính nanocacbon và kỹ thuật phân tán nano vào nền polyme.
  • Đối với giảng viên và cán bộ nghiên cứu: Cung cấp tài liệu tham khảo chuyên sâu về hóa học polyme epoxy, cơ chế đóng rắn mạng lưới không gian và mô hình hóa rào cản khuếch tán của vật liệu nano 1D/2D.
  • Đối với các kỹ sư và nhà phát triển sản phẩm trong ngành sản xuất sơn - màng phủ: Tài liệu hỗ trợ trực tiếp các thông số kỹ thuật về chế độ phân tán siêu âm, đơn phối liệu O-CNTs/GO, quy trình tạo màng bảo vệ chống ăn mòn trên bề mặt kết cấu thép công nghiệp và công trình biển.

Câu hỏi thường gặp

1. Tại sao luận án lựa chọn phương pháp Tour biến đổi để tổng hợp graphen oxit thay vì phương pháp Hummers?

Phương pháp Tour cải tiến loại bỏ hoàn toàn $NaNO_3$, do đó không sinh ra các khí độc hại như $NO_2$ và $N_2 O_4$ trong quá trình phản ứng. Hơn nữa, luận án đã biến đổi phương pháp này bằng cách lược bỏ công đoạn xử lý bằng $H_2 O_2$ và tiến hành bóc tách hóa học trực tiếp bằng dung dịch $HCl + H_2 O$ ở nhiệt độ cao. Quy trình này vừa khử được tác nhân oxy hóa $Mn_2 O_7$ dư thừa thành muối tan dễ rửa trôi, vừa kiểm soát mức độ oxy hóa ở mức vừa phải, giữ được độ dẫn nhiệt cần thiết cho GO mà vẫn đảm bảo tính phân tán tốt trong nhựa epoxy.

2. Việc gắn các nhóm chức chứa oxy lên CNTs và GO có tác dụng gì đối với màng phủ epoxy?

Vật liệu NC ban đầu vốn không phân cực, kỵ nước và có lực hút Van der Waals lớn nên dễ kết tụ và tương tác kém với nhựa epoxy. Việc biến tính oxy hóa tạo ra các nhóm chức phân cực (-OH, -COOH, C-O-C) giúp:

  • Tăng khả năng làm ướt và tương thích giữa hạt nano với pha nền polyme.
  • Ngăn ngừa hiện tượng tái kết tụ trong dung môi và nhựa.
  • Các nhóm -OH và -COOH tham gia vào phản ứng khâu mạch hoặc hình thành liên kết hydro với mạng lưới epoxy - amin, nâng cao mật độ liên kết ngang và cải thiện hiệu quả truyền tải ứng suất cơ học.

3. Hiệu ứng hiệp đồng khi kết hợp đồng thời cấu trúc 1D (O-CNTs) và 2D (GO) được thể hiện như thế nào?

Sự kết hợp giữa O-CNTs (dạng ống 1D) và GO (dạng tấm phẳng 2D) mang lại hiệu quả vượt trội so với việc sử dụng đơn lẻ:

  • Chống kết tụ hình học: Các ống O-CNTs chèn vào giữa các phiến GO đóng vai trò như các thanh cản, ngăn không cho các tấm GO xếp lớp trở lại; ngược lại, các phiến GO diện tích lớn ngăn cản các ống CNTs cuộn rối vào nhau.
  • Tối ưu hóa đường khuếch tán: Cấu trúc mạng đan xen 1D-2D tạo nên hệ rào cản đa chiều, làm tăng đáng kể độ uốn khúc của đường thẩm thấu các tác nhân ăn mòn ($H_2 O$, $O_2$, $Cl^-$), nâng cao khả năng bảo vệ kim loại và gia cường tính chất cơ nhiệt.

4. Cơ chế nào giúp màng phủ nanocomposite NC/epoxy nâng cao độ bền bảo vệ chống ăn mòn kim loại?

Màng phủ nanocomposite bảo vệ kim loại thông qua hai cơ chế chính:

  • Cơ chế rào cản vật lý (Barrier effect): Sự phân tán đồng đều của O-CNTs và GO làm kín các vi lỗ xốp và khuyết tật hình thành trong quá trình đóng rắn của nhựa epoxy, kéo dài quãng đường khuếch tán của các chất xâm thực đến bề mặt thép.
  • Cải thiện tính chất bám dính và cơ học: Tương tác hóa học giữa các nhóm chức oxy với nền kim loại và nhựa làm tăng độ bám dính, hạn chế hiện tượng bong tróc và phồng rộp màng sơn dưới tác động của môi trường mù muối.

Kết luận

Luận án đã thực hiện thành công việc biến tính oxy hóa ống nanocacbon và tổng hợp graphen oxit bằng phương pháp Tour cải tiến, làm sáng tỏ các đặc trưng cấu trúc hóa lý của vật liệu bằng hệ phương pháp phân tích hiện đại. Việc kết hợp hai dạng cấu trúc nano 1D (O-CNTs) và 2D (GO) đã chứng minh hiệu ứng hiệp đồng rõ rệt trong việc cải thiện độ phân tán, tăng cường nhiệt độ hóa thủy tinh, nâng cao hệ số dẫn nhiệt và các chỉ tiêu cơ lý của màng phủ epoxy. Kết quả nghiên cứu khẳng định khả năng kéo dài thời gian bảo vệ chống ăn mòn kim loại của hệ màng phủ nanocomposite (O-CNTs + GO)/epoxy, mở ra hướng ứng dụng thực tiễn trong công nghệ sơn phủ bảo vệ chịu cơ nhiệt cao.
