Dưới đây là bản phân tích tài liệu học thuật và bài viết content SEO chi tiết, chuyên sâu dựa trên báo cáo đề tài nghiên cứu cấp Bộ: “Nghiên cứu thiết kế hệ thống phun bột than lò cao, chế tạo một số bộ phận quan trọng của hệ thống” (Viện Nghiên cứu Cơ khí – Bộ Công Thương).
BƯỚC 1: PHÂN TÍCH TÀI LIỆU
1. Các vấn đề / câu hỏi chính tài liệu giải quyết
- Giải pháp giảm giá thành sản xuất gang thép: Làm thế nào để thay thế một phần than cốc (nhiên liệu đắt đỏ, khan hiếm) bằng nguồn than antraxít nội địa sẵn có, giá rẻ thông qua công nghệ phun than mịn (PCI - Pulverized Coal Injection)?
- Tính toán cân bằng nhiệt và vật chất lò cao: Xây dựng hệ phương pháp tính toán chuẩn xác cho các thông số lò cao khi phun than, bao gồm cân bằng phối liệu quặng, trợ dung, động học tạo xỉ và hiệu suất nhiệt.
- Làm chủ thiết kế và chế tạo thiết bị lõi: Thiết kế và chế tạo thành công cụm thiết bị công nghệ quan trọng – đặc biệt là đầu phun than lò cao (tuyere) – đảm bảo chất lượng tương đương ngoại nhập nhằm phục vụ các nhà máy gang thép trong nước (điển hình là Gang thép Thái Nguyên - TISCO).
2. Danh mục thuật ngữ chuyên ngành quan trọng
- Lò cao (Blast Furnace)
- Phun bột than (PCI - Pulverized Coal Injection)
- Mắt gió / Ống thổi gió (Tuyere)
- Than cốc luyện kim (Metallurgical Coke)
- Than Antraxít (Anthracite Coal)
- Quá trình hoàn nguyên quặng sắt (Iron Ore Reduction)
- Cân bằng vật chất (Mass Balance)
- Cân bằng nhiệt (Thermal Balance)
- Quặng thiêu kết (Sintered Ore)
- Trợ dung kiềm / axit (Basic/Acidic Fluxes)
- Xỉ lò cao (Blast Furnace Slag)
- Độ nhớt và nhiệt độ nóng chảy của xỉ (Slag Viscosity & Melting Temp)
- Vùng hông lò và nồi lò (Belly & Hearth)
- Động năng dòng gió (Blast Kinetic Energy)
- Suất tiêu hao than cốc (Coke Rate)
- Khử lưu huỳnh (Desulfurization)
- Áp suất và nhiệt độ gió nóng (Hot Blast Pressure & Temp)
3. Đóng góp và điểm mới của tài liệu
- Nội địa hóa công nghệ PCI: Đưa ra quy trình kỹ thuật hoàn chỉnh để thiết kế hệ thống vận chuyển, cấp liệu và phun bột than bằng khí nén vào lò cao phù hợp điều kiện vận hành tại Việt Nam.
- Làm chủ chế tạo thiết bị tuyere: Thiết kế, tính toán thủy lực và chế tạo thành công cụm đầu phun than tuyere chịu nhiệt độ cao, tối ưu hóa quá trình hòa trộn và nâng cao hiệu suất cháy của hạt than trong mắt gió.
- Hệ thống phương pháp tính toán thực tiễn: Cung cấp chi tiết các công thức tính trắc đồ lò cao (theo phương pháp Pavlov), hệ phương trình cân bằng phối liệu 3 ẩn và bảng cân bằng 15 khoản mục thu - chi nhiệt lượng phục vụ tối ưu hóa vận hành lò cao.
BƯỚC 2: CONTENT SEO CHI TIẾT
Tổng quan nghiên cứu
Trong chuỗi giá trị của ngành công nghiệp luyện kim, công nghệ luyện gang bằng lò cao đóng vai trò xương sống quyết định năng lực sản xuất phôi thép thô. Tuy nhiên, ngành thép Việt Nam từ lâu đã đối mặt với bài toán chi phí năng lượng rất lớn, đặc biệt là sự phụ thuộc vào than cốc luyện kim – loại nhiên liệu đắt tiền và đòi hỏi quy trình luyện cốc phức tạp, gây ô nhiễm môi trường. Việc tìm kiếm giải pháp thay thế than cốc bằng các nguồn nhiên liệu rắn sẵn có tại địa phương như than antraxít mịn là yêu cầu cấp thiết nhằm nâng cao năng lực cạnh tranh và phát triển công nghiệp nặng bền vững.

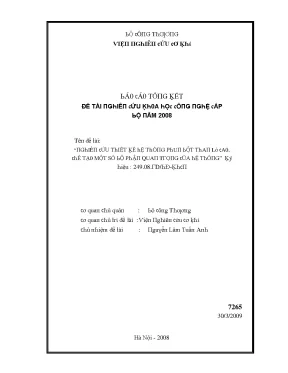

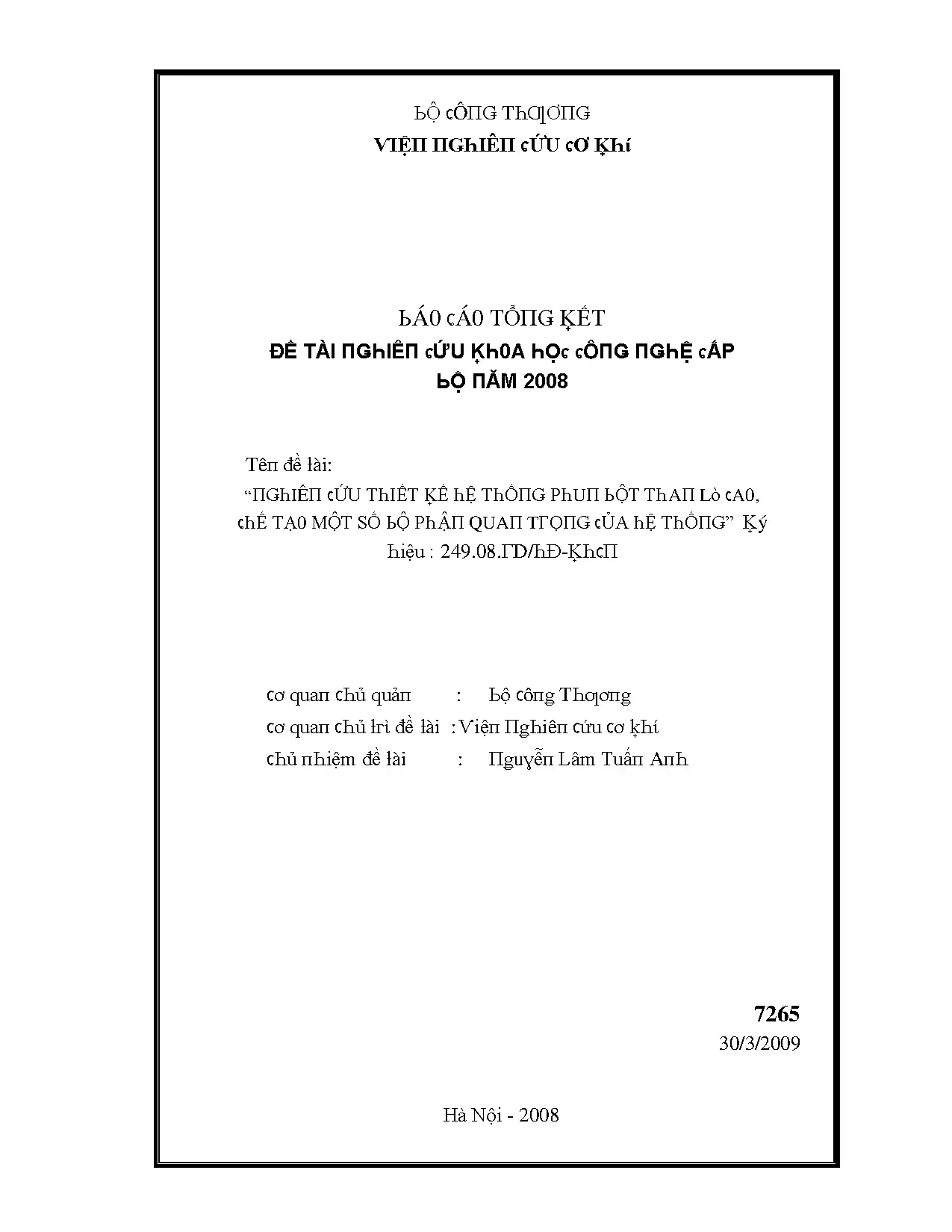

Báo cáo tổng kết đề tài khoa học công nghệ cấp Bộ “Nghiên cứu thiết kế hệ thống phun bột than lò cao, chế tạo một số bộ phận quan trọng của hệ thống” do Viện Nghiên cứu Cơ khí (Bộ Công Thương) chủ trì thực hiện là công trình mang tính nền tảng. Đề tài đã giải quyết trọn vẹn khoảng trống công nghệ giữa thực tiễn sản xuất tại các nhà máy gang thép nội địa và công nghệ luyện kim tiên tiến thế giới. Bằng cách tiếp cận liên ngành kết hợp giữa hóa lý luyện kim, cơ học dòng chảy khí nén và thiết kế chế tạo cơ khí chính xác, công trình này mở ra hướng đi tự chủ công nghệ, giảm phụ thuộc vào dây chuyền nhập khẩu cho ngành luyện kim Việt Nam.
Nội dung chi tiết
1. Cơ sở lý thuyết và quá trình hóa lý trong luyện gang lò cao
Lò cao luyện gang là một thiết bị phản ứng liên tục kiểu trao đổi nhiệt đối lưu ngược dòng, nơi quặng sắt, trợ dung và than cốc đi từ đỉnh lò xuống, còn dòng khí nóng giàu oxy cùng nhiên liệu phun đi từ mắt gió phía dưới đáy ngược lên. Hiệu suất nhiệt của lò cao rất cao, dao động từ 80% đến 85%, với tuổi thọ một chu kỳ lò kéo dài liên tục từ 8 đến 12 năm. Trong quá trình này, các phản ứng khử oxit sắt diễn ra tuần tự từ $Fe_2O_3 \rightarrow Fe_3O_4 \rightarrow FeO \rightarrow Fe$, đồng thời quá trình thấm cacbon (cacbon hóa) tạo ra gang lỏng diễn ra mãnh liệt ở vùng thân dưới, bụng lò và nồi lò:
- Ở nhiệt độ $400 - 500^\circ\text{C}$: $3Fe + 2CO \rightarrow Fe_3C + CO_2$
- Ở nhiệt độ $500 - 550^\circ\text{C}$: $3Fe + C \rightarrow Fe_3C$
Bên cạnh quá trình hoàn nguyên sắt, đặc tính lý hóa của xỉ lò cao đóng vai trò quyết định tới độ bền của nồi lò và chất lượng gang. Hệ xỉ 4 cấu tử cơ bản gồm $CaO - Al_2O_3 - SiO_2 - MgO$ trải qua 3 trạng thái: xỉ đầu, xỉ trung gian và xỉ cuối. Yêu cầu công nghệ đối với xỉ là phải có độ nhớt lỏng tối ưu ($2 - 5\text{ Poise}$), độ kiềm ổn định để đạt tỷ lệ phân bố khử lưu huỳnh ($S$) giữa xỉ và gang từ 30% đến 50%. Quá trình đưa than bột vào lò thổi qua mắt gió cung cấp thêm nhiệt lượng và khí hoàn nguyên ($CO, H_2$), gia tăng tốc độ khuếch tán và cải thiện triệt để động học hoàn nguyên sắt trong buồng lò.
[ Nạp liệu đỉnh lò: Quặng, Than cốc, Trợ dung ]
2. Phương pháp tính toán cân bằng vật chất, cân bằng nhiệt và trắc đồ lò cao
Phương pháp luận của nghiên cứu tập trung vào việc mô hình hóa định lượng toàn bộ quá trình truyền nhiệt và vận chuyển vật chất trong lò cao khi tiến hành phun than. Dựa trên trắc đồ lò cao theo tiêu chuẩn phương pháp Pavlov, các kích thước hình học chính như chiều cao hữu ích ($H_i$), thể tích hữu ích ($V_i$), đường kính mắt gió ($d_{mg}$) và số lượng mắt gió ($S_{mg}$) được xác định tối ưu dựa trên tương quan công suất và động năng dòng gió:
$$S_{mg} = 2d + 1 \quad \text{hoặc} \quad S_{mg} = \frac{\pi d_{mg}}{l}$$
Về mặt cân bằng vật chất, báo cáo thiết lập hệ 3 phương pháp giải nhanh hệ phương trình bậc nhất 3 ẩn số theo suất tiêu thụ quặng 1 ($X_1$), quặng 2 ($X_2$) và đá vôi ($Y$) trên 1 tấn gang thô, kết hợp công thức van năng Ramm nhằm kiểm soát chính xác lượng xỉ ($U_i$) và độ kiềm dư thừa ($\Delta\Gamma_0$).
Đặc biệt, hệ thống tính toán cân bằng nhiệt gồm 6 khoản nhiệt cấp ($q_1 - q_6$) và 15 khoản nhiệt tiêu hao ($q'1 - q'{15}$) được tổng hợp chi tiết:
| Hạng mục nhiệt | Nguồn gốc / Cơ chế nhiệt | Công thức / Ý nghĩa |
|---|---|---|
| Khoản thu $q_1$ | Nhiệt cháy của Cacbon thành $CO_2$ | $q_1 = \left[ CO_{2\text{tổng}} - (CO_{2y} + CO_{2K}) \right] \times 95407$ ($kcal/kg\text{ gang}$) |
| Khoản thu $q_3$ | Nhiệt cháy của $H_2$ thành $H_2O$ | Sinh nhiệt từ thành phần hydro trong than bột và gió ẩm |
| Khoản thu $q_5$ | Nhiệt hàm do luồng gió nóng mang vào | Phụ thuộc vào nhiệt độ gió ($t^\circ_{gió}$) và độ ẩm gió ($f$) |
| Khoản chi $q'_1$ | Phân hóa các oxit sắt ($Fe_2O_3, Fe_3O_4, FeO$) | Tiêu hao năng lượng lớn nhất để tách oxy khỏi liên kết quặng sắt |
| Khoản chi $q'_2 - q'_6$ | Phân hóa oxit mangan, silic, cacbonat trợ dung | Nhiệt tiêu tốn cho phản ứng tạo xỉ và khử tạp chất |
| Khoản chi $q'{10} - q'{15}$ | Nhiệt mang ra bởi gang lỏng, xỉ, khí đỉnh lò | Xác định hiệu suất giữ nhiệt của hệ thống vách và làm nguội |
Hiệu suất nhiệt tổng thể của lò cao ($\eta_{nhiệt}$) được duy trì ổn định ở mức $0.75 - 0.85$, khẳng định cơ sở lý thuyết vững chắc khi bổ sung dòng nhiên liệu phun từ bột than antraxít.
3. Nghiên cứu thiết kế hệ thống cấp than và chế tạo đầu phun Tuyere
Trọng tâm kỹ thuật ứng dụng của đề tài là thiết kế hệ thống vận chuyển bột than bằng công nghệ khí nén áp suất cao và chế tạo đầu phun tuyere chuyên dụng. Việc vận chuyển bột than bằng pha đậm đặc trong đường ống đòi hỏi kiểm soát chặt chẽ tỷ lệ pha rắn/khí, độ ẩm hạt than và vận tốc dòng chảy ($120 - 140\text{ m/s}$) để ngăn ngừa hiện tượng mài mòn thiết bị hoặc tắc nghẽn đường dẫn.
Đầu phun tuyere là bộ phận chịu tải nhiệt và mài mòn cơ học khắc nghiệt nhất, vừa dẫn dòng gió nóng $1000 - 1200^\circ\text{C}$, vừa dẫn tia bột than phun trực tiếp vào lò. Đề tài đã hoàn thành chế tạo 01 mẫu đầu phun tuyere với các điểm cải tiến:
- Kết cấu làm mát bằng nước tuần hoàn cao áp: Giúp bảo vệ bề mặt đầu phun trước bức xạ nhiệt cực đại tại vùng mắt gió.
- Hình học vòi phun tối ưu: Tạo góc phun hợp lý để tia than bột khuếch tán đồng đều vào tâm ngọn lửa của mắt gió, tăng thời gian lưu cháy và đạt hiệu suất cháy than cao nhất.
- Vật liệu chế tạo hợp kim chịu mài mòn và chịu nhiệt cao: Đảm bảo tuổi thọ làm việc lâu dài, đáp ứng các chỉ tiêu vận hành tiệm cận mức phun $218\text{ kg/TMH}$ (như tại lò cao Fukuyama - Nhật Bản) và cải tạo trực tiếp 02 lò cao hiện hữu tại Nhà máy Gang thép Thái Nguyên.
Ai nên đọc tài liệu này?
Tài liệu này là cẩm nang kỹ thuật chuyên sâu và nguồn dữ liệu tham khảo giá trị cho các nhóm độc giả:
- Kỹ sư vận hành và luyện kim tại các nhà máy gang thép: Cung cấp thông số căn chỉnh thực tế về nhiệt độ gió, kiểm soát thành phần hóa học của xỉ và tối ưu hóa tỷ lệ phun than để hạ thấp suất tiêu hao than cốc.
- Kỹ sư thiết kế cơ khí và hệ thống thiết bị nhiệt: Nắm vững cấu trúc, phương pháp tính toán thủy lực dòng khí nén hạt rắn và bản vẽ công nghệ chế tạo đầu phun tuyere chịu nhiệt độ cao.
- Các nhà nghiên cứu, giảng viên ngành Luyện kim & Cơ khí: Làm tài liệu giảng dạy và nghiên cứu về trắc đồ lò cao, cân bằng nhiệt - vật chất theo các trường phái Pavlov, Ramm, Gotlib.
- Cán bộ quản lý kỹ thuật và hoạch định đầu tư ngành thép: Có cơ sở khoa học để đánh giá hiệu quả kinh tế - kỹ thuật khi đầu tư nâng cấp, cải tạo công nghệ PCI cho các lò cao hiện hữu hoặc xây mới lò dung tích lớn ($500\text{ m}^3$).
Kiến thức nền tảng cần có: Cơ sở nhiệt động học hóa học luyện kim, cơ học lưu chất, nguyên lý vận hành thiết bị nhiệt áp suất cao.
Câu hỏi thường gặp
1. Công nghệ phun bột than lò cao (PCI) là gì?
Công nghệ PCI là giải pháp kỹ thuật phun trực tiếp bột than mịn (than gầy, antraxít hoặc than mỡ) qua mắt gió (tuyere) vào vùng cháy của lò cao bằng khí nén. Quá trình này giúp bột than cháy sinh nhiệt và tạo chất hoàn nguyên ($CO, H_2$), thay thế từ 20% đến 40% lượng than cốc đắt tiền cần nạp từ đỉnh lò.
2. Quy trình tính toán cân bằng nhiệt lò cao gồm các bước nào?
Quy trình tính toán cân bằng nhiệt gồm 4 bước chính:
- Bước 1: Xác định 6 thành phần nhiệt cấp ($q_1 - q_6$), chủ yếu từ nhiệt cháy cacbon, hydro và nhiệt hàm gió nóng.
- Bước 2: Tính toán 15 thành phần nhiệt tiêu hao ($q'1 - q'{15}$) cho phản ứng khử oxit sắt, trợ dung và tổn thất nhiệt qua thành lò.
- Bước 3: Lập bảng tổng hợp thu - chi nhiệt lượng để cân bằng giữa hai vế.
- Bước 4: Xác định hiệu suất nhiệt ($\eta_{nhiệt}$) đảm bảo đạt ngưỡng tiêu chuẩn $0.75 - 0.85$.
3. Vì sao việc sử dụng than antraxít lại giúp giảm chi phí sản xuất gang?
Than antraxít là nguồn tài nguyên sẵn có, trữ lượng dồi dào với giá thành rẻ hơn nhiều so với than cốc luyện kim. Khi nghiền mịn và phun vào lò cao, than antraxít cháy tạo khí hoàn nguyên hiệu quả, giảm chi phí nguyên liệu nạp đầu vào và hạ giá thành mỗi tấn gang thô mà không làm suy giảm chất lượng phôi thép.
4. Khi nào lò cao cần phải cải tiến cụm đầu phun tuyere?
Đầu phun tuyere cần được nâng cấp khi nhà máy muốn tăng tỷ lệ phun than ($>150\text{ kg/tấn gang}$), khi nhiệt độ gió nóng được nâng cao hoặc khi xuất hiện tình trạng cháy không kiệt, than bám muội làm tắc mắt gió. Việc cải tiến giúp tối ưu hóa góc phun, tăng cường hiệu quả làm mát và kéo dài tuổi thọ thiết bị.
5. Những yếu tố nào ảnh hưởng lớn nhất đến suất tiêu hao than cốc trong lò cao?
Suất tiêu hao than cốc chịu ảnh hưởng trực tiếp bởi: hàm lượng tro và lưu huỳnh trong than cốc (tăng 1% tro làm tăng $27.5\text{ kg cốc/tấn gang}$), nhiệt độ gió thổi (tăng $100^\circ\text{C}$ gió giúp giảm $33\text{ kg cốc/tấn gang}$), độ ẩm của gió và tỷ lệ phối liệu quặng thiêu kết giàu sắt.
Kết luận
Đề tài nghiên cứu của Viện Nghiên cứu Cơ khí đã giải quyết thành công các vấn đề kỹ thuật cốt lõi trong công nghệ phun bột than cho lò cao luyện gang tại Việt Nam:
- Làm chủ quy trình tính toán nhiệt - động học: Thiết lập trọn vẹn mô hình cân bằng vật chất, cân bằng nhiệt và trắc đồ lò cao chuẩn xác cho sản xuất thực tế.
- Chế tạo thành công thiết bị đầu phun tuyere nội địa: Đạt tiêu chuẩn chất lượng tương đương sản phẩm nhập ngoại, giúp các doanh nghiệp luyện kim chủ động vật tư thay thế.
- Nâng cao hiệu quả kinh tế: Cắt giảm đáng kể suất tiêu hao than cốc đắt tiền, hạ giá thành sản xuất gang thô và giảm phát thải môi trường.
- Hướng phát triển tiếp theo: Triển khai lắp đặt đồng bộ hệ thống PCI cho các lò cao dung tích lớn từ $500\text{ m}^3$ trở lên tại các khu liên hợp gang thép, đồng thời tự động hóa hoàn toàn hệ thống kiểm soát lưu lượng cấp than bột theo thời gian thực.
