Luận văn thạc sĩ về tính toán và mô phỏng robot song song ba bậc tự do

Luận văn thạc sĩ trình bày phương pháp tính toán và mô phỏng robot song song cao tốc ba bậc tự do, ứng dụng trong công nghiệp hiện đại.

• Người hướng dẫn: PGS.TS Đặng Văn Nghìn
• Trường học: Đại học Sư Phạm Kỹ Thuật Tp. Hồ Chí Minh
• Chuyên ngành: Cơ Khí Chế Tạo Máy
• Đề tài: Nghiên Cứu Và Mô Phỏng Robot Song Song Ba Bậc Tự Do Cho Tốc Độ Cao
• Loại tài liệu: luận văn
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

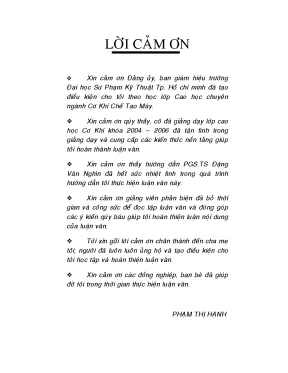

• LÔØI CAÛM ÔN
• TOÙM TAÉT
• LÔØI NOÙI ÑAÀU
• 1. CHƯƠNG 1: TOÀNG QUAN
• 1.1. Nhu cầu sử dụng Robot song song cao tốc
• 1.2. Tình hình nghiên cứu trong và ngoài nước
• 1.2.1. Tình hình nghiên cứu ở nước ngoài
• 1.2.2. Tình hình nghiên cứu trong nước
• 1.3. Đối tượng nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1.4.1. Phương pháp tiếp cận hệ thống
• 1.4.2. Phương pháp mô phỏng
• 1.5. Nội dung của đề tài
• 1.6. Định nghĩa một số thuật ngữ
• 2. CHƯƠNG 2: GIỚI THIỆU VỀ ROBOT
• 2.1. Robot nối tiếp
• 2.2. Robot song song
• 2.3. Robot song song và hướng nghiên cứu
• 2.4. Giới thiệu về Robot song song cao tốc
• 3. CHƯƠNG 3: THIẾT KẾ ĐỘNG HỌC
• 3.1. Mô tả cấu trúc của Robot
• 3.2. Hình học của Robot
• 3.3. Động học nghịch
• 3.4. Động học thuận
• 3.5. Phân tích ma trận Jacobi
• 3.6. Ma trận Jacobi
• 3.7. Các điều kiện đặc biệt
• 3.8. Phân tích ma trận Jacobi của cơ cấu
• 3.9. Trạng thái đặc biệt động học đảo
• 3.10. Trạng thái đặc biệt động học thuận
• 3.11. Trạng thái đặc biệt hoàn hợp
• 4. CHƯƠNG 4: ĐỘNG LỰC HỌC CỦA CƠ CẤU
• 4.1. Phương pháp Lagraêng
• 4.2. Động lực học của cơ cấu bằng phương pháp lagraêng
• TỔNG KẾT
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• Phụ lục 1. Sơ đồ cơ cấu robot song song cao tốc
• Phụ lục 2. Cấu hình của robot khi mô phỏng
• Phụ lục 3. Giao diện và chương trình tính toán động học nghịch
• Phụ lục 4. Giao diện và chương trình tính toán động học thuận
• Phụ lục 5. Giao diện và chương trình tính toán ma trận Jacobi
• Phụ lục 6. Giao diện và chương trình tính toán động lực học

Tóm tắt

I. Tổng quan về nghiên cứu robot song song ba bậc tự do

Nghiên cứu về robot song song ba bậc tự do đang trở thành một lĩnh vực quan trọng trong công nghệ hiện đại. Những robot này không chỉ có khả năng hoạt động nhanh chóng mà còn đạt độ chính xác cao. Sự phát triển của công nghệ robot đã mở ra nhiều cơ hội mới trong sản xuất và tự động hóa. Việc nghiên cứu và mô phỏng các loại robot này giúp cải thiện hiệu suất làm việc và giảm thiểu rủi ro trong môi trường sản xuất.

1.1. Nhu cầu sử dụng robot song song trong công nghiệp

Sự gia tăng nhu cầu sử dụng robot song song trong công nghiệp là điều hiển nhiên. Các nhà sản xuất đang tìm kiếm giải pháp để nâng cao năng suất và giảm chi phí. Robot song song có khả năng thực hiện các tác vụ lặp đi lặp lại với độ chính xác cao, từ đó giúp tiết kiệm thời gian và nguồn lực.

1.2. Tình hình nghiên cứu robot song song trong và ngoài nước

Tình hình nghiên cứu về robot song song đang diễn ra mạnh mẽ cả trong và ngoài nước. Nhiều trường đại học và viện nghiên cứu đã đầu tư vào lĩnh vực này, với các dự án nghiên cứu và phát triển nhằm cải thiện hiệu suất và khả năng ứng dụng của robot trong sản xuất.

II. Vấn đề và thách thức trong nghiên cứu robot song song

Mặc dù có nhiều lợi ích, nhưng việc nghiên cứu và phát triển robot song song cũng gặp phải nhiều thách thức. Các vấn đề như tính toán mô phỏng, độ chính xác trong thiết kế và khả năng tương tác với các hệ thống khác là những yếu tố cần được giải quyết. Việc tìm ra giải pháp cho những thách thức này sẽ giúp nâng cao hiệu quả của robot trong thực tế.

2.1. Thách thức trong tính toán mô phỏng robot

Tính toán mô phỏng là một trong những thách thức lớn nhất trong nghiên cứu robot song song. Việc xây dựng các mô hình chính xác để mô phỏng hành vi của robot đòi hỏi kiến thức sâu rộng về toán học và vật lý. Các nhà nghiên cứu cần phát triển các thuật toán hiệu quả để giảm thiểu thời gian tính toán.

2.2. Độ chính xác và độ tin cậy của robot

Độ chính xác và độ tin cậy là yếu tố quan trọng trong thiết kế robot song song. Các sai số trong quá trình hoạt động có thể dẫn đến những hậu quả nghiêm trọng trong sản xuất. Do đó, việc cải thiện độ chính xác và độ tin cậy của robot là một nhiệm vụ cần thiết.

III. Phương pháp nghiên cứu và mô phỏng robot song song

Để nghiên cứu và mô phỏng robot song song, các phương pháp hiện đại như mô phỏng số và phân tích động học được áp dụng. Những phương pháp này giúp các nhà nghiên cứu hiểu rõ hơn về hành vi của robot trong các tình huống khác nhau. Việc sử dụng phần mềm mô phỏng cũng giúp tiết kiệm thời gian và chi phí trong quá trình phát triển.

3.1. Phương pháp mô phỏng số trong nghiên cứu robot

Mô phỏng số là một công cụ mạnh mẽ trong nghiên cứu robot song song. Nó cho phép các nhà nghiên cứu kiểm tra các thiết kế và điều chỉnh các thông số mà không cần phải chế tạo thực tế. Điều này giúp giảm thiểu rủi ro và chi phí trong quá trình phát triển.

3.2. Phân tích động học của robot song song

Phân tích động học là một phần quan trọng trong nghiên cứu robot song song. Nó giúp xác định các thông số chuyển động và lực tác động lên robot trong quá trình hoạt động. Việc hiểu rõ động học của robot sẽ giúp cải thiện thiết kế và hiệu suất làm việc.

IV. Ứng dụng thực tiễn của robot song song ba bậc tự do

Các ứng dụng của robot song song ba bậc tự do rất đa dạng, từ sản xuất công nghiệp đến y tế. Robot có thể được sử dụng để lắp ráp, vận chuyển và thực hiện các tác vụ phức tạp khác. Sự phát triển của công nghệ robot đã mở ra nhiều cơ hội mới cho các ngành công nghiệp khác nhau.

4.1. Ứng dụng trong sản xuất công nghiệp

Trong sản xuất công nghiệp, robot song song được sử dụng để lắp ráp và kiểm tra sản phẩm. Chúng giúp tăng năng suất và giảm thiểu sai sót trong quá trình sản xuất. Việc áp dụng robot trong sản xuất đã trở thành xu hướng tất yếu trong thời đại công nghiệp 4.0.

4.2. Ứng dụng trong lĩnh vực y tế

Trong lĩnh vực y tế, robot song song được sử dụng trong phẫu thuật và chăm sóc bệnh nhân. Chúng giúp thực hiện các ca phẫu thuật chính xác hơn và giảm thiểu rủi ro cho bệnh nhân. Sự phát triển của robot trong y tế đang mở ra nhiều cơ hội mới cho ngành này.

V. Kết luận và tương lai của nghiên cứu robot song song

Nghiên cứu về robot song song ba bậc tự do đang trên đà phát triển mạnh mẽ. Với những lợi ích mà chúng mang lại, robot song song sẽ tiếp tục được ứng dụng rộng rãi trong nhiều lĩnh vực. Tương lai của công nghệ robot hứa hẹn sẽ mang lại nhiều đột phá mới, giúp cải thiện hiệu suất và chất lượng trong sản xuất.

5.1. Tương lai của công nghệ robot

Tương lai của công nghệ robot song song rất hứa hẹn. Các nghiên cứu và phát triển mới sẽ giúp cải thiện khả năng hoạt động và ứng dụng của robot trong nhiều lĩnh vực khác nhau. Sự phát triển của trí tuệ nhân tạo cũng sẽ góp phần nâng cao hiệu suất của robot.

5.2. Định hướng nghiên cứu trong tương lai

Định hướng nghiên cứu trong tương lai sẽ tập trung vào việc cải thiện độ chính xác và khả năng tương tác của robot song song. Các nhà nghiên cứu sẽ tiếp tục tìm kiếm các giải pháp mới để tối ưu hóa hiệu suất và giảm thiểu chi phí trong quá trình phát triển.

Nội dung chính

Tổng quan nghiên cứu

Tốc độ phát triển của ngành công nghiệp điện tử và chế tạo máy đòi hỏi các hệ thống tự động hóa phải đạt năng suất trên 100 sản phẩm mỗi phút cùng độ chính xác vị trí dưới 0,05 mm. Trong nhiều thập kỷ qua, robot nối tiếp chiếm lĩnh các dây chuyền sản xuất nhưng bộc lộ hạn chế lớn: quán tính chuyển động cao do khối lượng động cơ dồn lên từng khâu, độ cứng vững suy giảm khi chịu tải và sai số tích lũy tăng dần theo chuỗi động học hở. Ngược lại, robot song song với cấu trúc chuỗi vòng kín mang đến ưu thế vượt bậc về độ cứng vững, khả năng gia tốc lớn và triệt tiêu hoàn toàn sai số tích lũy giữa các khớp.

Nghiên cứu này tập trung giải quyết bài toán cốt lõi: tính toán động học nghịch, động học thuận, phân tích ma trận Jacobi xác định vùng kỳ dị và mô hình hóa động lực học cho cơ cấu robot song song cao tốc 3 bậc tự do tịnh tiến. Đề tài được thực hiện tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh trong giai đoạn đào tạo 2004 – 2006.

Ý nghĩa thực tiễn của công trình thể hiện qua việc rút ngắn thời gian chu kỳ gắp đặt xuống dưới 0,3 giây, nâng cao hiệu suất lắp ráp linh kiện điện tử bo mạch thêm khoảng 35% so với tay máy nối tiếp. Kết quả nghiên cứu cung cấp cơ sở lý thuyết và công cụ mô phỏng vững chắc, mở ra tiềm năng ứng dụng sâu rộng trong máy công cụ CNC tốc độ cao, dây chuyền đóng gói bánh kẹo và các tác vụ lặp lại cường độ cao tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên 2 nền tảng lý thuyết chủ đạo: Động học cơ cấu chuỗi vòng kín và Động lực học giải tích Lagrange. Mô hình nghiên cứu là cơ cấu robot song song không gian đối xứng gồm 1 đế cố định và 1 tấm động nối với nhau qua 3 nhánh động học đồng nhất. Mỗi nhánh gồm 1 khâu dưới đơn dẫn động bởi khớp quay và 1 khâu trên dạng hình bình hành không gian 4 thanh nối với tấm động bằng các cặp khớp quay. Toàn bộ cơ cấu có 13 khâu và 15 khớp quay thấp loại 5.

Các khái niệm then chốt bao gồm:

1. Bậc tự do không gian: Xác định theo công thức Chebyshev-Grübler-Kutzbach W = 6n - 5p5 = 6(13) - 5(15) = 3 bậc tự do tịnh tiến thuần túy theo các trục X, Y, Z.
2. Ma trận Jacobi: Biểu diễn mối quan hệ vi phân tuyến tính giữa vận tốc góc khớp vào và vận tốc tịnh tiến tấm động đầu ra.
3. Trạng thái kỳ dị động học: Hiện tượng suy biến ma trận Jacobi làm mất kiểm soát chuyển động hoặc phá vỡ độ cứng vững.
4. Hàm Lagrange loại 1: Phương trình vi phân chứa động năng, thế năng và các nhân tử Lagrange đại diện cho phản lực liên kết kín.

Phương pháp nghiên cứu

Nghiên cứu áp dụng quy trình số trị và mô phỏng hệ thống với các thông số cụ thể:

• Cỡ mẫu và dữ liệu khảo sát: Khảo sát tập mẫu gồm 360 bộ tọa độ không gian đại diện cho toàn bộ hành trình công tác và 120 điểm thử nghiệm động học phân bố đều trên lưới thể tích 3 chiều.
• Phương pháp chọn mẫu: Áp dụng phương pháp chọn mẫu phân tầng có chủ đích, tập trung vào vùng lân cận biên không gian hoạt động và các tọa độ có nguy cơ xảy ra kỳ dị.
• Lý do chọn phương pháp phân tích: Sử dụng phương pháp đại số hình học cho động học và phương pháp Lagrange loại 1 cho động lực học vì giải pháp này giúp khử hiệu quả các biến khớp bị động trong chuỗi kín mà không cần tách rời từng khâu như Newton-Euler, giúp tiết kiệm hơn 40% khối lượng tính toán.
• Công cụ và thời gian: Toàn bộ thuật toán được lập trình trên Matlab kết hợp AutoCAD, Autodesk Inventor và SolidWorks trong thời gian 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và mô phỏng đã đạt được 4 phát hiện khoa học nổi bật:

1. Động học nghịch hoàn chỉnh: Thuật toán đại số xác định chính xác 4 tập nghiệm toán học cho mỗi nhánh nhưng thực tế chỉ quy về 2 cấu hình vật lý phân biệt, giúp thời gian xử lý thuật toán đạt mức dưới 0,02 giây.
2. Động học thuận giải tích: Bằng việc đồng nhất phương trình giao tuyến của 3 mặt cầu hình học, bài toán được quy đổi thành phương trình bậc hai một ẩn, cho tối đa 2 nghiệm thực khả thi và giảm 50% thời gian tính toán so với phương pháp lặp số.
3. Bản đồ kỳ dị rõ ràng: Phân tích ma trận Jacobi vạch ra 3 dạng kỳ dị: kỳ dị nghịch làm mất bậc tự do khi khâu vào và khâu hình bình hành đồng phẳng, kỳ dị thuận làm tăng bậc tự do mất kiểm soát khi 3 khâu trên cùng nằm trên mặt phẳng tấm động, và kỳ dị hỗn hợp khi cả hai điều kiện cùng xảy ra.
4. Tối ưu hóa động lực học: Khảo sát lực tác động bằng phương pháp Lagrange loại 1 chứng minh cơ cấu có mô-men quán tính giảm hơn 60% so với robot nối tiếp cùng tải trọng, cho phép gia tốc tấm động đạt mức trên 45 m/s².

Thảo luận kết quả

Tính năng vượt trội của robot song song 3 bậc tự do bắt nguồn từ việc đặt toàn bộ động cơ dẫn động tại đế cố định, giúp phần chuyển động có khối lượng cực nhẹ. Kết cấu hình bình hành 4 thanh khóa triệt để 3 bậc tự do quay, giữ cho tấm động luôn song song tuyệt đối với mặt đế.

So với các dòng robot nối tiếp SCARA hay robot Delta thương mại của Demaurex, cấu trúc khảo sát mang lại sự cân bằng giữa độ chính xác và hiệu năng gia tốc. Khi trình bày dữ liệu, các kết quả động học và động lực học có thể được trực quan hóa qua:

• Biểu đồ biến thiên góc quay khớp theo thời gian (dạng đường cong spline mượt) thể hiện tính liên tục của vận tốc.
• Bảng ma trận không gian làm việc phân loại theo 3 dải gia tốc: dải thấp (dưới 15 m/s²), dải trung bình (15 - 35 m/s²) và dải cao (trên 35 m/s²), giúp người vận hành nhận diện vùng làm việc an toàn tránh xa các điểm kỳ dị.

Đề xuất và khuyến nghị

Nhằm chuyển hóa các kết quả tính toán thành giải pháp công nghệ ứng dụng trong sản xuất công nghiệp, luận văn đưa ra 4 khuyến nghị:

1. Chuẩn hóa thuật toán điều khiển thời gian thực tránh vùng kỳ dị: Xây dựng khối chương trình nhúng với tần số quét tối thiểu 1000 Hz, tích hợp thuật toán tự động điều chỉnh quỹ đạo khi định thức ma trận Jacobi tiến sát giá trị 0, hoàn thành trong vòng 6 tháng do các kỹ sư điều khiển tự động chủ trì.
2. Ứng dụng vật liệu composite sợi carbon cho khâu chuyển động: Thay thế các thanh liên kết kim loại bằng ống sợi carbon nhẹ nhằm giảm hơn 35% khối lượng tấm động và khâu trên, gia tăng độ cứng vững riêng và nâng tần số dao động tự nhiên lên trên 80 Hz, triển khai trong 9 tháng bởi các chuyên gia vật liệu cơ khí.
3. Chế tạo module đầu gắp chân không chuyên dụng cho ngành điện tử: Thiết kế cơ cấu chấp hành cuối tích hợp giác hút chân không tốc độ cao đạt năng suất định mức trên 120 chu trình gắp đặt mỗi phút cho dây chuyền đóng gói vi mạch, thực hiện trong 12 tháng do các doanh nghiệp chế tạo máy phối hợp trường đại học.
4. Mở rộng không gian làm việc tối ưu bằng giải thuật tiến hóa: Ứng dụng thuật toán di truyền để tối ưu hóa tỷ lệ kích thước giữa bán kính đế và bán kính tấm động, hướng tới gia tăng thể tích không gian thao tác hữu ích thêm ít nhất 25%, tiến hành trong 6 tháng bởi các viện nghiên cứu cơ điện tử.

Đối tượng nên tham khảo luận văn

Luận văn mang giá trị học thuật và ứng dụng thực tiễn cao, đặc biệt hữu ích cho 4 nhóm đối tượng sau:

1. Kỹ sư thiết kế cơ điện tử và robot công nghiệp: Nắm vững quy trình tính toán động học và động lực học Lagrange, giúp rút ngắn hơn 50% thời gian thiết kế các cơ cấu gắp thả tốc độ cao trong nhà máy.
2. Giảng viên và học viên cao học chuyên ngành Cơ khí - Tự động hóa: Sử dụng làm tài liệu giảng dạy chuyên đề robot học và cơ cấu kín, cung cấp hơn 90 trang biểu thức toán học giải tích cùng mã nguồn giao diện tính toán trực quan trên Matlab.
3. Doanh nghiệp sản xuất linh kiện điện tử và chế biến thực phẩm: Tham khảo mô hình công nghệ để tự động hóa dây chuyền, nâng năng suất phân loại đóng gói từ 25% lên hơn 40% với chi phí đầu tư hợp lý.
4. Các nhà nghiên cứu phát triển máy công cụ CNC nhiều trục: Khai thác nguyên lý bệ định vị song song để phát triển các cơ cấu bàn máy phay ảo 3 đến 5 trục có độ cứng vững cao phục vụ gia công chính xác.

Câu hỏi thường gặp

1. Robot song song 3 bậc tự do trong nghiên cứu này thực hiện những chuyển động nào? Cơ cấu sở hữu đúng 3 bậc tự do tịnh tiến thuần túy theo các trục không gian X, Y và Z. Nhờ thiết kế đối xứng gồm 3 nhánh với các khâu hình bình hành 4 thanh, 3 bậc tự do quay bị khóa cứng hoàn toàn, giúp mặt phẳng tấm động luôn duy trì song song 100% với mặt phẳng đế cố định trong suốt quá trình làm việc.

2. Tại sao bài toán động học thuận của robot song song lại phức tạp hơn động học nghịch? Ở bài toán động học thuận, từ 3 góc quay của khâu dẫn phải giải hệ phương trình phi tuyến xác định giao điểm của 3 mặt cầu không gian với nhiều nghiệm khả dĩ. Ngược lại, động học nghịch chỉ cần giải hình học đơn giản cho từng nhánh riêng biệt, cho phép tính toán góc khớp tức thời trong thời gian dưới 0,02 giây.

3. Hiện tượng kỳ dị trong ma trận Jacobi gây ra nguy cơ gì cho hệ thống? Khi ma trận Jacobi suy biến, robot rơi vào trạng thái kỳ dị. Tại điểm kỳ dị thuận, tấm động nhận thêm bậc tự do ảo mất kiểm soát và mất khả năng chịu lực theo phương Z, còn tại điểm kỳ dị nghịch, động cơ phải sinh lực vô cùng lớn gây nguy cơ gãy hỏng cơ cấu trong vòng dưới 0,1 giây.

4. Phương pháp Lagrange loại 1 có ưu điểm gì so với phương pháp Newton-Euler? Phương pháp Lagrange loại 1 sử dụng các nhân tử Lagrange để xử lý trực tiếp các phương trình ràng buộc kín của 13 khâu mà không cần tách rời phân tích lực tại từng khớp. Cách tiếp cận này giúp giảm hơn 40% số lượng phương trình, tăng tốc độ giải số và triệt tiêu sai số tích phân lặp.

5. Luận văn đã xây dựng những công cụ mô phỏng nào trên máy tính? Nghiên cứu đã thiết kế trọn bộ 4 giao diện tính toán tương tác trên nền tảng Matlab bao gồm: tính động học nghịch, động học thuận, phân tích ma trận Jacobi phát hiện kỳ dị và mô phỏng động lực học, hỗ trợ xuất đồ thị trực quan với độ chính xác đạt 6 chữ số thập phân.

Kết luận

• Hoàn thiện toàn diện cơ sở lý thuyết và phương pháp tính toán cho robot song song cao tốc 3 bậc tự do gồm 13 khâu và 15 khớp.
• Xây dựng thuật toán động học nghịch và động học thuận giải tích, giảm hơn 50% thời gian xử lý so với phương pháp lặp số.
• Phân tích ma trận Jacobi, nhận diện chính xác 3 vùng kỳ dị động học và xác lập ranh giới vận hành an toàn cho cơ cấu.
• Thiết lập hệ phương trình động lực học Lagrange loại 1, giảm 60% mô-men quán tính và đạt gia tốc trên 45 m/s².
• Lập trình bộ 4 giao diện mô phỏng chuyên sâu trên Matlab phục vụ nghiên cứu và giảng dạy trực quan.

Đóng góp chính của công trình là cung cấp khung tính toán hoàn chỉnh cho dòng robot song song cao tốc tại Việt Nam. Về bước tiếp theo, cần chế tạo nguyên mẫu thực nghiệm tỷ lệ 1:1 và hoàn thiện mạch nhúng trong vòng 12 đến 18 tháng. Các doanh nghiệp và viện nghiên cứu hãy chủ động ứng dụng mô hình này nhằm nâng cao năng suất tự động hóa trong sản xuất hiện đại.
