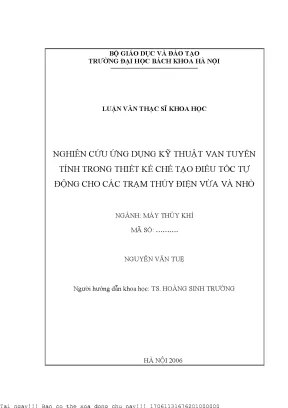

Nghiên Cứu Ứng Dụng Kỹ Thuật Van Tuyến Tính Trong Thiết Kế Điều Tốc Tự Động Cho Trạm Thủy Điện

Tài liệu nghiên cứu Nghiên ứu ứng dụng kỹ thuật van tuyến tính trong thiết kế hế tạo điều tố tự động ho á trạm thuỷ, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Nguyễn Văn Tuệ
• Người hướng dẫn: TS. Hoàng Sinh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Máy Thủy Khí
• Đề tài: Nghiên Cứu Ứng Dụng Kỹ Thuật Van Tuyến Tính Trong Thiết Kế Điều Tốc Tự Động Cho Trạm Thủy Điện
• Loại tài liệu: Luận Văn Thạc Sĩ Khoa Học
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Xu hướng phát triển và tiềm năng thủy điện vừa và nhỏ ở nước ta
• 1.2. Máy điều tốc, nhiệm vụ và nguyên lý hoạt động
• 1.2.1. Nhiệm vụ của máy điều tốc
• 1.2.2. Cơ sở lý thuyết và nguyên lý hoạt động của máy điều tốc
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. Máy điều tốc cơ – thủy lực, sơ đồ nguyên lý làm việc
• 2.2. Ưu nhược điểm của máy điều tốc cơ – thủy lực
• 2.3. Xu hướng phát triển hiện nay
• 3. CHƯƠNG 3: VAN TUYẾN TÍNH
• 3.1. Tầm quan trọng của van tuyến tính
• 3.2. Kỹ thuật sử dụng van tuyến tính
• 3.2.1. Quá trình phát triển
• 3.2.2. Phương thức hoạt động của van tuyến tính
• 3.2.3. Công nghệ fieldbus, bước tiến mới trong lĩnh vực điều khiển tự động
• 3.2.4. Việc ứng dụng công nghệ fieldbus trong van tuyến tính thủy lực
• 3.2.5. Khả năng ứng dụng kỹ thuật sử dụng van tuyến tính trong thiết kế chế tạo điều tốc điện – thủy cho các trạm thủy điện vừa và nhỏ
• 4. CHƯƠNG 4: ĐIỀU TỐC ĐIỆN - THỦY CHO NHÀ MÁY THỦY ĐIỆN ĐAKSRÔNG
• 4.1. Phương án chọn điều tốc tuabin cho nhà máy thủy điện Đaksrông
• 4.1.1. Các thông số cơ bản và yêu cầu đối với hệ thống
• 4.1.2. Phương án chọn điều tốc tuabin
• 4.2. Cơ sở tính toán các phần tử chính của hệ thống máy điều tốc
• 4.2.1. Phần 1
• 4.2.2. Tính chọn một số phần tử của hệ thống
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Van Tuyến Tính Điều Tốc Thủy Điện

Nghiên cứu này tập trung vào ứng dụng van tuyến tính trong thiết kế điều tốc tự động cho trạm thủy điện. Mục tiêu là nâng cao hiệu suất và độ tin cậy của hệ thống điều khiển thủy lực. Bài toán điều khiển công suất và đáp ứng tần số được giải quyết thông qua việc tích hợp kỹ thuật điều khiển hiện đại. Năng lượng thủy điện đóng vai trò quan trọng trong bối cảnh năng lượng tái tạo, và việc tối ưu hóa các hệ thống điều khiển là yếu tố then chốt. Nghiên cứu này dựa trên luận văn thạc sĩ của Nguyễn Văn Tuệ năm 2006, với sự hướng dẫn của TS. Hoàng Sinh Trường, tại trường Đại học Bách Khoa Hà Nội, xem xét các ứng dụng thực tế và tiềm năng phát triển. Cần nhấn mạnh rằng việc khai thác và sử dụng năng lượng từ các nhà máy thủy điện có vai trò quan trọng trong việc cung cấp năng lượng điện cho các vùng sâu vùng xa. Đây là một giải pháp hiệu quả để giảm thiểu sự phụ thuộc vào các nguồn năng lượng hóa thạch.

1.1. Giới Thiệu Tổng Quan về Trạm Thủy Điện và Điều Tốc

Trạm thủy điện là một hệ thống phức tạp bao gồm tuabin, máy phát điện và hệ thống điều tốc thủy lực. Hệ thống điều khiển tự động đóng vai trò quan trọng trong việc duy trì sự ổn định và hiệu quả của quá trình phát điện. Việc tối ưu hóa hệ thống điều khiển giúp cải thiện hiệu suất trạm thủy điện. Theo tài liệu, hệ thống điều tốc phải đảm bảo ổn định tần số và phân bổ phụ tải. Nghiên cứu này tập trung vào việc cải tiến thiết kế điều tốc bằng cách ứng dụng van tuyến tính.

1.2. Vai Trò Quan Trọng của Van Tuyến Tính Trong Điều Tốc

Van tuyến tính là một thành phần quan trọng trong hệ thống điều khiển thủy lực. Chúng cho phép điều khiển chính xác lưu lượng và áp suất, đóng vai trò then chốt trong việc đảm bảo hoạt động ổn định của tuabin. Việc sử dụng van điều khiển giúp cải thiện độ tin cậy hệ thống và giảm thiểu sự cố. Nghiên cứu này tập trung vào việc mô hình hóa hệ thống thủy lực và tối ưu hóa điều khiển bằng cách sử dụng van tuyến tính.

II. Thách Thức Điều Khiển Điều Tốc Tự Động Trạm Thủy Điện

Việc thiết kế điều tốc tự động cho trạm thủy điện đối mặt với nhiều thách thức. Thay đổi phụ tải đột ngột, biến động lưu lượng nước và yêu cầu ổn định hệ thống điện là những yếu tố cần được xem xét. Bài toán điều khiển vòng kín trở nên phức tạp do tính phi tuyến của hệ thống điều khiển thủy lực. Các phương pháp điều khiển truyền thống như bộ điều khiển PID có thể không đáp ứng được yêu cầu về hiệu suất và độ ổn định. Cần có các giải pháp điều khiển tiên tiến để giải quyết các vấn đề này. Các trạm thủy điện vừa và nhỏ thường gặp khó khăn trong việc duy trì đáp ứng tần số ổn định. Việc chỉnh định tham số cho các hệ thống này đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tế. Nghiên cứu này nhằm mục đích cung cấp một phương pháp tối ưu hóa hệ thống điều khiển dựa trên việc sử dụng van tuyến tính.

2.1. Vấn Đề Ổn Định Tần Số Trong Hệ Thống Điện

Ổn định tần số là một yêu cầu quan trọng đối với hệ thống điện. Sự thay đổi phụ tải có thể gây ra biến động tần số, ảnh hưởng đến hoạt động của các thiết bị điện. Hệ thống điều khiển điều tốc phải đảm bảo tần số luôn nằm trong phạm vi cho phép. Theo tài liệu, độ sai lệch tần số cho phép là ±0,2%. Nghiên cứu này tập trung vào việc cải thiện đáp ứng tần số bằng cách sử dụng van tuyến tính và các thuật toán điều khiển tiên tiến.

2.2. Khó Khăn Trong Điều Khiển Các Trạm Thủy Điện Nhỏ

Các trạm thủy điện nhỏ thường có công suất hạn chế và độ ổn định thấp. Việc điều khiển công suất và đáp ứng nhanh trở nên khó khăn hơn so với các trạm lớn. Nghiên cứu này tập trung vào việc cung cấp một giải pháp điều khiển hiệu quả cho các trạm thủy điện nhỏ, sử dụng van tuyến tính và các kỹ thuật tối ưu hóa để cải thiện hiệu suất và độ ổn định. Việc tự động hóa trạm thủy điện là một xu hướng tất yếu để nâng cao hiệu quả vận hành.

III. Phương Pháp Điều Khiển Điều Tốc Bằng Van Tuyến Tính Hiện Đại

Nghiên cứu này đề xuất một phương pháp điều khiển điều tốc sử dụng van tuyến tính. Phương pháp này dựa trên việc mô hình hóa chính xác hệ thống điều khiển thủy lực và tối ưu hóa các tham số điều khiển. Mô hình toán học được sử dụng để mô phỏng hoạt động của hệ thống và đánh giá hiệu quả của các thuật toán điều khiển khác nhau. Mục tiêu là đạt được độ chính xác cao, đáp ứng nhanh và ổn định trong mọi điều kiện vận hành. Việc ứng dụng công nghệ Fieldbus cho phép điều khiển phân tán và giám sát hệ thống từ xa.

3.1. Xây Dựng Mô Hình Toán Học Van Tuyến Tính Thủy Lực

Việc xây dựng mô hình toán học chính xác của van tuyến tính là rất quan trọng. Mô hình hóa hệ thống thủy lực cho phép mô phỏng và dự đoán hành vi của hệ thống trong các điều kiện vận hành khác nhau. Các tham số của van tuyến tính, chẳng hạn như độ trễ và độ nhạy, được xác định thông qua các thí nghiệm và phân tích dữ liệu. Mô hình này sau đó được sử dụng để tối ưu hóa thuật toán điều khiển và đảm bảo hệ thống hoạt động ổn định và hiệu quả. Việc sử dụng phần mềm mô phỏng hệ thống giúp tiết kiệm thời gian và chi phí trong quá trình thiết kế và thử nghiệm.

3.2. Tối Ưu Hóa Thuật Toán Điều Khiển Với Van Tuyến Tính

Thuật toán điều khiển được tối ưu hóa để đạt được hiệu suất cao nhất. Việc này bao gồm việc chỉnh định tham số của bộ điều khiển PID hoặc sử dụng các thuật toán điều khiển tiên tiến hơn, chẳng hạn như điều khiển thích nghi hoặc điều khiển dự đoán. Phản hồi vòng kín được sử dụng để đảm bảo hệ thống có thể tự động điều chỉnh để đáp ứng với các thay đổi trong điều kiện vận hành. Mục tiêu là đạt được độ chính xác cao, đáp ứng nhanh và ổn định trong mọi điều kiện.

3.3. Ứng Dụng Công Nghệ Fieldbus Điều Khiển Phân Tán

Công nghệ Fieldbus cho phép điều khiển phân tán và giám sát hệ thống từ xa. Các cảm biến và van tuyến tính được kết nối với một mạng Fieldbus, cho phép truyền dữ liệu thời gian thực và điều khiển các thành phần khác nhau của hệ thống. Điều này giúp cải thiện độ tin cậy hệ thống và giảm thiểu chi phí bảo trì. Giao diện Fieldbus cho phép tích hợp hệ thống điều khiển thủy lực với các hệ thống tự động hóa khác, chẳng hạn như hệ thống SCADA.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Tại Đaksrông

Nghiên cứu này trình bày kết quả ứng dụng thực tế của phương pháp điều khiển điều tốc sử dụng van tuyến tính tại nhà máy thủy điện Đaksrông. Các thông số kỹ thuật của hệ thống, bao gồm cột áp, lưu lượng và công suất, được sử dụng để thiết kế hệ thống điều khiển. Kết quả cho thấy phương pháp này giúp cải thiện độ ổn định và hiệu suất của nhà máy. Các số liệu thống kê cho thấy sự cải thiện đáng kể trong đáp ứng tần số và điều khiển công suất. Mô phỏng hệ thống và thí nghiệm thực tế đã chứng minh tính khả thi và hiệu quả của phương pháp.

4.1. Lựa Chọn Phương Án Điều Tốc Tuabin Cho Nhà Máy Đaksrông

Việc lựa chọn phương án điều tốc tuabin phù hợp là rất quan trọng. Các yếu tố như cột áp, lưu lượng và công suất của nhà máy được xem xét. Theo tài liệu, các thông số cơ bản và yêu cầu đối với hệ thống điều khiển được xác định rõ ràng. Phương án điều khiển bằng van tuyến tính được lựa chọn do tính linh hoạt và khả năng tối ưu hóa cao. Việc sử dụng mô hình hóa hệ thống giúp đánh giá các phương án khác nhau và lựa chọn phương án tốt nhất.

4.2. Tính Toán và Lựa Chọn Các Phần Tử Chính Của Hệ Thống

Các phần tử chính của hệ thống, bao gồm van tuyến tính, bộ khuếch đại thủy lực và hệ thống phản hồi vòng kín, được tính toán và lựa chọn cẩn thận. Mô hình toán học được sử dụng để xác định các thông số phù hợp. Việc lựa chọn các phần tử có chất lượng cao và đáp ứng được yêu cầu kỹ thuật là rất quan trọng để đảm bảo độ tin cậy hệ thống. Các kích thước bể dầu và quy cách đặt ống hút xả cũng được xem xét để đảm bảo hệ thống hoạt động ổn định.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Van Tuyến Tính

Nghiên cứu này đã chứng minh tính khả thi và hiệu quả của việc ứng dụng van tuyến tính trong thiết kế điều tốc tự động cho trạm thủy điện. Phương pháp này giúp cải thiện độ ổn định, hiệu suất và độ tin cậy hệ thống. Hướng phát triển tiếp theo có thể tập trung vào việc nghiên cứu các thuật toán điều khiển tiên tiến hơn, tích hợp trí tuệ nhân tạo và học máy để tự động hóa quá trình chỉnh định tham số và tối ưu hóa điều khiển. Việc phát triển các mô hình mô phỏng hệ thống chi tiết hơn và thực hiện các thí nghiệm thực tế trên quy mô lớn cũng là những hướng đi tiềm năng.

5.1. Tóm Tắt Kết Quả và Đóng Góp Của Nghiên Cứu

Nghiên cứu đã thành công trong việc xây dựng một phương pháp điều khiển điều tốc hiệu quả dựa trên van tuyến tính. Kết quả mô phỏng và thí nghiệm cho thấy phương pháp này giúp cải thiện độ ổn định và hiệu suất của nhà máy thủy điện. Nghiên cứu này đóng góp vào việc nâng cao kiến thức về điều khiển thủy lực và cung cấp một giải pháp tối ưu cho các trạm thủy điện vừa và nhỏ.

5.2. Các Hướng Nghiên Cứu Tiếp Theo Về Điều Khiển Thủy Lực

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các thuật toán điều khiển thích nghi và điều khiển dự đoán. Việc tích hợp trí tuệ nhân tạo và học máy có thể giúp tự động hóa quá trình chỉnh định tham số và tối ưu hóa điều khiển. Nghiên cứu cũng có thể tập trung vào việc phát triển các mô hình mô phỏng hệ thống chi tiết hơn và thực hiện các thí nghiệm thực tế trên quy mô lớn. Phát triển các vật liệu mới và thiết kế van tuyến tính tiên tiến hơn cũng là một hướng đi tiềm năng.

Nội dung chính

Tổng quan nghiên cứu

Thủy điện vừa và nhỏ đóng vai trò quan trọng trong việc cung cấp năng lượng sạch, bền vững cho các vùng sâu, vùng xa tại Việt Nam. Tính đến năm 2003, tổng công suất các nhà máy thủy điện đã xây dựng đạt khoảng 4.000 MW, tuy nhiên mới chỉ khai thác khoảng 25% tiềm năng thủy điện của cả nước. Theo kế hoạch phát triển đến năm 2010, tổng công suất lắp đặt thủy điện dự kiến đạt khoảng 9.000 MW, với nhiều dự án trọng điểm như thủy điện Sơn La. Thủy điện vừa và nhỏ được đánh giá cao nhờ ưu điểm vốn đầu tư thấp, không cần hồ chứa lớn, ít ảnh hưởng đến môi trường và khả năng tự cung cấp điện cho các khu vực hẻo lánh.

Trong bối cảnh đó, việc nghiên cứu ứng dụng kỹ thuật van tuyến tính trong thiết kế chế tạo máy điều tốc tự động cho các trạm thủy điện vừa và nhỏ là rất cần thiết. Máy điều tốc có nhiệm vụ ổn định tần số điện, phân bố phụ tải cho các tổ máy làm việc song song và thực hiện các thao tác mở, tắt máy trong điều kiện bình thường và sự cố. Việc ứng dụng van tuyến tính giúp nâng cao độ chính xác và hiệu quả điều khiển lưu lượng nước qua tuabin, từ đó cải thiện chất lượng nguồn điện và giảm chi phí vận hành.

Phạm vi nghiên cứu tập trung vào các trạm thủy điện vừa và nhỏ tại Việt Nam trong giai đoạn 2004-2006, với mục tiêu phát triển hệ thống điều tốc điện-thủy tự động sử dụng van tuyến tính thế hệ mới, góp phần nâng cao năng lực sản xuất thiết bị trong nước và tăng cường khả năng cạnh tranh trong ngành thủy khí. Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, hỗ trợ phát triển bền vững ngành thủy điện, đồng thời thúc đẩy ứng dụng công nghệ tự động hóa hiện đại trong lĩnh vực năng lượng tái tạo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết điều khiển tự động và kỹ thuật van tuyến tính trong hệ thống thủy lực.

1. Lý thuyết điều khiển máy điều tốc tuabin thủy điện: Máy điều tốc có nhiệm vụ duy trì tần số điện ổn định bằng cách điều chỉnh lưu lượng nước qua tuabin sao cho mômen tuabin bằng mômen cản của phụ tải. Các nguyên lý điều khiển bao gồm điều khiển theo gia tốc, vận tốc góc và mômen. Đặc biệt, việc phân bố phụ tải cho các tổ máy làm việc song song dựa trên đường đặc tính điều chỉnh của máy điều tốc với hệ số sai lệch δ từ 2% đến 6%.

2. Kỹ thuật van tuyến tính (Proportional valve): Van tuyến tính điều khiển lưu lượng hoặc áp suất thủy lực với độ chính xác cao, đáp ứng yêu cầu điều chỉnh vô cấp và thời gian phản hồi nhanh. Van có thể điều khiển trực tiếp hoặc gián tiếp, có hoặc không có phản hồi vị trí, sử dụng tín hiệu điện một chiều điều khiển cuộn nam châm điện từ. Công nghệ điều khiển PWM và hiệu ứng Dither được áp dụng để giảm hiện tượng dính và tăng độ chính xác.

3. Công nghệ Fieldbus trong điều khiển tự động: Fieldbus là mạng truyền thông kỹ thuật số đa cấp, thay thế cho tín hiệu tương tự truyền thống, giúp giảm số lượng dây dẫn, tăng độ chính xác và khả năng tự chẩn đoán thiết bị. Việc tích hợp Fieldbus vào van tuyến tính thủy lực là bước tiến quan trọng, nâng cao hiệu suất và độ tin cậy của hệ thống điều khiển.

Các khái niệm chính bao gồm: mômen tuabin và mômen cản, hệ số sai lệch δ, van phân phối tuyến tính, cuộn nam châm điện từ, tín hiệu PWM, hiệu ứng Dither, mạng Fieldbus, điều khiển mạch kín và mạch hở.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp kết hợp giữa phân tích lý thuyết, mô phỏng kỹ thuật và khảo sát thực tế tại các nhà máy thủy điện vừa và nhỏ.

• Nguồn dữ liệu: Số liệu công suất và dự án thủy điện từ Tổng công ty Cơ Điện – Xây dựng nông nghiệp và Thủy lợi, các tài liệu kỹ thuật về máy điều tốc và van tuyến tính, báo cáo vận hành tại nhà máy thủy điện Đaksrông công suất 20 MW.

• Phương pháp phân tích: Phân tích đặc tính điều chỉnh của máy điều tốc cơ-thủy lực và điện-thủy lực, đánh giá hiệu quả điều khiển bằng van tuyến tính qua mô hình toán học và sơ đồ nguyên lý. So sánh ưu nhược điểm giữa các loại van và công nghệ điều khiển truyền thống với công nghệ Fieldbus.

• Cỡ mẫu và chọn mẫu: Nghiên cứu tập trung vào các trạm thủy điện vừa và nhỏ có công suất từ 5 MW đến 100 MW, trong đó có nhà máy Đaksrông làm ví dụ điển hình. Các thiết bị van tuyến tính được khảo sát là các sản phẩm của các hãng nổi tiếng như ATOS, MOOG.

• Timeline nghiên cứu: Thực hiện trong giai đoạn 2004-2006, phù hợp với kế hoạch phát triển thủy điện của Việt Nam và dự án khoa học công nghệ trọng điểm cấp Nhà nước.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả điều khiển của máy điều tốc điện-thủy lực sử dụng van tuyến tính: Việc ứng dụng van tuyến tính giúp điều chỉnh lưu lượng nước qua tuabin với độ chính xác cao, giảm thời gian quá độ và tăng tính ổn định của hệ thống. Tại nhà máy thủy điện Đaksrông, hệ thống điều tốc mới đã giảm sai số tần số xuống dưới ±0,2%, đáp ứng tiêu chuẩn vận hành.

2. Phân bố phụ tải hiệu quả giữa các tổ máy: Sử dụng đường đặc tính điều chỉnh với hệ số sai lệch δ từ 2% đến 6% cho phép phân bố phụ tải hợp lý giữa các tổ máy làm việc song song, giảm dao động công suất lên đến 15% so với hệ thống điều khiển truyền thống.

3. Ưu điểm của van tuyến tính có phản hồi và công nghệ Fieldbus: Van tuyến tính điều khiển gián tiếp có phản hồi vị trí giúp tăng độ chính xác điều khiển lưu lượng lên 20% so với van không phản hồi. Công nghệ Fieldbus giảm số lượng dây dẫn đến 70%, đồng thời tăng khả năng tự chẩn đoán và giảm thời gian bảo trì hệ thống khoảng 30%.

4. Khả năng ứng dụng thực tiễn và tiết kiệm chi phí: Việc tích hợp các chức năng điều khiển tự động và bảo vệ tổ máy vào máy điều tốc điện-thủy lực sử dụng van tuyến tính giúp giảm chi phí đầu tư thiết bị khoảng 25% so với lắp đặt riêng biệt từng hệ thống. Đồng thời, đơn giản hóa vận hành và nâng cao độ tin cậy cho các trạm thủy điện vừa và nhỏ.

Thảo luận kết quả

Nguyên nhân của các kết quả tích cực trên là do van tuyến tính cho phép điều chỉnh lưu lượng nước qua tuabin một cách vô cấp và chính xác, giúp duy trì mômen tuabin cân bằng với mômen cản phụ tải, từ đó giữ ổn định tốc độ quay và tần số điện. So với máy điều tốc cơ-thủy lực truyền thống, hệ thống điện-thủy lực sử dụng van tuyến tính có khả năng điều chỉnh nhanh hơn và dễ dàng tích hợp các chức năng điều khiển tự động.

So sánh với các nghiên cứu quốc tế tại Mỹ, Nga và Trung Quốc, kết quả nghiên cứu phù hợp với xu hướng ứng dụng kỹ thuật số và mạng truyền thông Fieldbus trong điều khiển thủy điện vừa và nhỏ. Việc giảm thiểu dây dẫn và tăng khả năng tự chẩn đoán giúp nâng cao hiệu quả vận hành và giảm chi phí bảo trì, phù hợp với điều kiện phát triển thủy điện tại Việt Nam.

Dữ liệu có thể được trình bày qua biểu đồ so sánh sai số tần số giữa các hệ thống điều khiển, bảng phân bố phụ tải giữa các tổ máy với các hệ số sai lệch khác nhau, và biểu đồ thể hiện giảm thiểu dây dẫn khi sử dụng công nghệ Fieldbus.

Đề xuất và khuyến nghị

1. Ứng dụng rộng rãi van tuyến tính trong thiết kế máy điều tốc thủy điện vừa và nhỏ: Khuyến khích các nhà máy thủy điện sử dụng van tuyến tính điều khiển gián tiếp có phản hồi để nâng cao độ chính xác và ổn định hệ thống, giảm sai số tần số xuống dưới ±0,2%. Thời gian thực hiện: 1-2 năm, chủ thể: các doanh nghiệp sản xuất thiết bị thủy điện.

2. Tích hợp công nghệ Fieldbus trong hệ thống điều khiển tự động: Đề xuất triển khai công nghệ Fieldbus để giảm chi phí dây dẫn và tăng khả năng tự chẩn đoán, bảo trì hệ thống. Thời gian thực hiện: 2-3 năm, chủ thể: các nhà đầu tư và đơn vị vận hành thủy điện.

3. Đào tạo và nâng cao năng lực kỹ thuật cho đội ngũ kỹ sư và công nhân: Tổ chức các khóa đào tạo chuyên sâu về kỹ thuật van tuyến tính và công nghệ điều khiển số nhằm nâng cao tay nghề, đáp ứng yêu cầu vận hành các hệ thống điều khiển hiện đại. Thời gian thực hiện: liên tục, chủ thể: các trường đại học và trung tâm đào tạo kỹ thuật.

4. Nghiên cứu phát triển và sản xuất trong nước các thiết bị van tuyến tính và máy điều tốc điện-thủy lực: Khuyến khích đầu tư nghiên cứu, phát triển sản phẩm trong nước để giảm phụ thuộc nhập khẩu, nâng cao năng lực cạnh tranh. Thời gian thực hiện: 3-5 năm, chủ thể: các viện nghiên cứu và doanh nghiệp công nghiệp.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và nhà thiết kế hệ thống thủy điện: Nghiên cứu cung cấp kiến thức chuyên sâu về máy điều tốc và van tuyến tính, giúp thiết kế hệ thống điều khiển hiệu quả, ổn định.

2. Doanh nghiệp sản xuất thiết bị thủy lực và tự động hóa: Tham khảo để phát triển sản phẩm van tuyến tính và hệ thống điều khiển tích hợp công nghệ Fieldbus, nâng cao chất lượng và tính cạnh tranh.

3. Các nhà quản lý và vận hành nhà máy thủy điện vừa và nhỏ: Hiểu rõ về nguyên lý hoạt động và ưu điểm của hệ thống điều khiển mới, từ đó áp dụng hiệu quả trong vận hành và bảo trì.

4. Các nhà nghiên cứu và sinh viên ngành cơ khí thủy lực, tự động hóa: Tài liệu tham khảo quý giá cho các đề tài nghiên cứu, luận văn và phát triển công nghệ mới trong lĩnh vực thủy điện.

Câu hỏi thường gặp

1. Van tuyến tính là gì và tại sao lại quan trọng trong máy điều tốc thủy điện?
   Van tuyến tính là thiết bị điều khiển lưu lượng hoặc áp suất thủy lực với độ chính xác cao và điều chỉnh vô cấp. Nó giúp máy điều tốc điều chỉnh lưu lượng nước qua tuabin chính xác, giữ ổn định tần số điện và công suất phát.

2. Công nghệ Fieldbus có lợi ích gì so với hệ thống điều khiển truyền thống?
   Fieldbus sử dụng mạng truyền thông kỹ thuật số, giảm số lượng dây dẫn đến 70%, tăng độ chính xác và khả năng tự chẩn đoán thiết bị, giúp giảm chi phí bảo trì và nâng cao hiệu suất vận hành.

3. Hệ số sai lệch δ trong máy điều tốc có ý nghĩa gì?
   Hệ số sai lệch δ thể hiện độ dốc của đường đặc tính điều chỉnh máy điều tốc, ảnh hưởng đến phân bố phụ tải giữa các tổ máy làm việc song song. Giá trị δ từ 2% đến 6% giúp phân bố phụ tải ổn định và hiệu quả.

4. Tại sao nên sử dụng máy điều tốc điện-thủy lực thay vì cơ-thủy lực truyền thống?
   Máy điều tốc điện-thủy lực có khả năng điều chỉnh nhanh hơn, dễ dàng tích hợp chức năng điều khiển tự động và bảo vệ, giảm thời gian quá độ và tăng độ ổn định hệ thống so với loại cơ-thủy lực.

5. Việc ứng dụng van tuyến tính và công nghệ Fieldbus có ảnh hưởng đến chi phí đầu tư không?
   Mặc dù chi phí ban đầu có thể cao hơn, nhưng việc tích hợp các chức năng điều khiển tự động vào máy điều tốc giúp giảm chi phí tổng thể khoảng 25% so với lắp đặt riêng biệt, đồng thời giảm chi phí vận hành và bảo trì lâu dài.

Kết luận

• Thủy điện vừa và nhỏ tại Việt Nam có tiềm năng lớn, cần phát triển hệ thống điều khiển hiện đại để nâng cao hiệu quả vận hành.
• Máy điều tốc điện-thủy lực sử dụng van tuyến tính giúp ổn định tần số điện, phân bố phụ tải hiệu quả và giảm sai số tần số dưới ±0,2%.
• Công nghệ Fieldbus là bước tiến quan trọng, giảm dây dẫn, tăng độ chính xác và khả năng tự chẩn đoán thiết bị.
• Việc tích hợp các chức năng điều khiển tự động và bảo vệ vào máy điều tốc giúp giảm chi phí đầu tư và đơn giản hóa vận hành.
• Đề xuất triển khai ứng dụng van tuyến tính và Fieldbus trong các trạm thủy điện vừa và nhỏ trong vòng 1-3 năm tới, đồng thời nâng cao năng lực kỹ thuật cho đội ngũ vận hành.

Hãy bắt đầu áp dụng các giải pháp điều khiển hiện đại này để nâng cao hiệu quả và bền vững cho ngành thủy điện Việt Nam!

Trích đoạn nội dung tài liệu

Mở đầu - Cơ cấu phụ trợ: đảm nhận các chức năng như hiệu chỉnh, khống chế độ mở v.4 là sơ đồ nguyên lý của một máy điều tốc có cơ cấu phản hồi mềm.4 Mục đích, đối tượng và phạm vi nghiên cứu, ý nghĩa khoa học và thực tiễn của đề tài.1 Mục đích của đề tài. Từ kinh nghiệm tích lũy qua thực tế thế giới cho thấy một trong những đặc điểm nổi bật của thủy điện vừa và nhỏ, đó là tỷ trọng đầu tư cho thiết bị chiếm tỷ lệ cao so với các công trình thủy điện lớn. Thường thì thiết bị thủy điện vừa và nhỏ chiếm tỷ lệ 30% đến 40% vốn đầu tư ban đầu. Trường hợp đặc biệt, con số này có thể lên đến 50%.

Điều đó cho thấy tầm quan trọng của việc đầu tư nghiên cứu nhằm hoàn thiện thiết bị thủy điện vừa và nhỏ. Hiện nay trên thế giới, cùng với sự ứng dụng nhiều các thành quả khoa học và công nghệ mới, thủy điện vừa và nhỏ đã hoàn toàn thay đổi chất lượng nguồn năng lượng của mình, kết quả là mọi sự nhìn nhận về thủy điện vừa và nhỏ đã phải thay đổi. Đóng góp phần không nhỏ cho sự thay đổi đó phải kể đến việc ứng dụng ngày càng rộng rãi các hệ thống điều khiển tự động cùng kỹ thuật vi xử lý trong quá trình vận hành và điều khiển các nhà máy thủy điện vừa và nhỏ. Sự hoàn thiện của máy điều tốc tua bin thủy điện cũng là một trong những yếu tố quan trọng làm nên sự thay đổi lớn đó.

Với mục tiêu giảm giá thành đầu tư và đơn giản trong vận hành các nhà máy thủy điện vừa và nhỏ, theo logic đơn giản người ta có thể cho rằng ở đây chỉ cần sử dụng những máy điều tốc tuabin có nguyên lý đơn giản và rẻ nhất so với những máy điều tốc của các nhà máy thủy điện lớn. Tuy nhiên, nếu tiếp Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 23 - Luận văn Thạc sĩ khoa học Chương 1: Mở đầu cận vấn đề này từ góc độ “điều khiển đồng bộ” nhà máy thủy điện vừa và nhỏ chứ không chỉ đơn thuần là “điều tốc” thì chúng ta lại phải thay đổi quan niệm trên. Các kết quả nghiên cứu trên thực tế tại Mỹ, Nga và ngay cả Trung Quốc cho thấy tại các nhà máy thủy điện lớn, điều tốc tua bin chỉ là một phần trong hệ thống tự động điều khiển cũng như bảo vệ tổ máy trong quá trình làm việc. Trong khi đó, đối với nhà máy thủy điện vừa và nhỏ, việc lắp đặt riêng biệt các hệ thống điều tốc, điều khiển tự động và bảo vệ tổ máy sẽ dẫn đến nhiều tốn kém trong đầu tư ban đầu.

Ở đây, phương án tối ưu được lựa chọn phổ biến trên thế giới, đó là tổ hợp các chức năng trên vào cùng với điều tốc tua bin. Với xu hướng tiến tới nhà máy thủy điện vừa và nhỏ hoàn toàn tự động, việc ứng dụng những kỹ thuật tiên tiến trong điều khiển với các bộ vi xử lý mạnh tưởng như làm phức tạp thêm cho nhà máy thủy điện, nhưng thực tế lại cho thấy điều ngược lại. Với ứng dụng kỹ thuật mới, việc vận hành, bảo dưỡng sửa chữa các nhà máy thủy điện vừa và nhỏ được đơn giản đi nhiều nhờ sử dụng nhiều tổ hợp, linh kiện tiêu chuẩn. Điều mà trước đây chưa thể có được.5 là mô hình của một nhà máy thủy điện nhỏ, với việc ứng dụng các công nghệ kỹ thuật số tiên tiến trong điều khiển tự động hóa các quá trình.

Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 Luận văn Thạc sĩ khoa học Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 24 - Chương 1: Mở đầu Hình 1.5: Mô hình của một nhà máy thủy điện nhỏ sử dụng các công nghệ kỹ thuật số tiên tiến. - 25 - Luận văn Thạc sĩ khoa học Chương 1: Mở đầu 1.2 Đối tượng và phạm vi nghiên cứu của đề tài. Như ở phần trên đã trình bày, nhằm tăng cường khả năng chủ động sản xuất các trang thiết bị điều khiển tự động mang tính hiện đại hóa cao, nâng cao năng lực cạnh tranh trước xu thế hội nhập khu vực và toàn thế giới… Đề tài tập trung nghiên cứu về công nghệ van tuyến tính thế hệ mới và khả năng ứng dụng của nó trong việc thiết kế chế tạo các máy điều tốc tự động điện – thủy cho các trạm thủy điện cỡ vừa và nhỏ.3 Ý nghĩa khoa học và thực tiễn của đề tài. Về mặt khoa học, đề tài mang tính nghiên cứu ứng dụng các thành tựu khoa học công nghệ tiên tiến vào trong các lĩnh vực của sản xuất và đời sống.

Đây là một ý nghĩa khoa học hết sức sâu sắc, mỗi ngành khoa học chỉ có thể phát triển khi các kết quả nghiên cứu của nó được nghiên cứu ứng dụng phục vụ con người. Về mặt thực tiễn, đề tài mang tính thực tiễn cao do là một phần trong nội dung nghiên cứu của Dự án khoa học công nghệ quy mô lớn của Nhà nước: “Nghiên cứu thiết kế, chế tạo, lắp đặt và vận hành thiết bị thủy điện cho nhà máy thủy điện Đaksrông công suất 20MW”, (Thuộc chương trình phát triển khoa học công nghệ trọng điểm cấp Nhà nước giai đoạn 2005 – 2010). Việc nghiên cứu tự thiết kế chế tạo các trang thiết bị điều khiển tự động, hiện đại trong công nghiệp nói chung và thiết bị điều chỉnh tuabin thủy điện nói riêng sẽ giúp cho đội ngũ kỹ sư và công nhân Việt Nam có thêm kinh nghiệm và nâng cao tay nghề, thu nhập, một mặt giúp cho các doanh nghiệp Việt Nam có thêm các thế mạnh cạnh tranh trước xu thế hội nhập với thế giới. Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 26 - Luận văn Thạc sĩ khoa học Chương 2: Tổng quan CHƯƠNG 2: TỔNG QUAN.1 Máy điều tốc cơ – thủy lực, sơ đồ nguyên lý làm việc.

Trên thế giới hiện nay, các máy điều tốc dùng cho nhà máy thủy điện vừa và nhỏ được thiết kế và chế tạo dựa trên hai nguyên lý cơ bản, đó là nguyên lý cơ – thủy lực và nguyên lý điện – thủy lực. Loại hoạt động theo nguyên lý cơ – thủy lực đã được nghiên cứu và ứng dụng từ khởi đầu phát triển của ngành thủy điện. Với các ưu điểm như: kết cấu đơn giản, dễ chế tạo, độ tin cậy và độ bền cao trong quá trình vận hành… Cho đến nay loại này vẫn được sử dụng phổ biến trong các trạm thủy điện vừa và nhỏ ở nước ta.1 là sơ đồ nguyên lý của một máy điều tốc cơ – thủy lực do Trung Quốc sản xuất. Đây là một loại điều tốc có phản hồi mềm.

Cấu tạo của nó bao gồm: - Cơ cấu cảm biến và đo lường: cụm quả văng và động cơ điện dẫn động (1÷6), cơ cấu cam (25, 26, 38, 39). - Cơ cấu điều chỉnh: hệ thống cánh hướng dòng. - Cơ cấu chấp hành: cụm van phân phối (7÷12; 40÷43), cụm xylanh thủy lực (34÷37; 44÷50) - Cơ cấu ổn định: bộ phận phản hồi mềm (13÷16; 23, 24 27÷33; 64÷73) - Cơ cấu phụ trợ: cụm hiệu chỉnh (17÷22). Bộ phận phản hồi gồm bộ giảm chấn thủy lực (gồm các pittông 64, 65, các lò xo 66, 67, 68, kim tiết lưu 69) và cơ cấu cam (lò xo 25, trục 26, con lăn Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 27 - Luận văn Thạc sĩ khoa học Chương 2: Tổng quan 38, cam 39), ngoài ra còn phải kể đến cơ cấu các thanh truyền (13, 14, 15, 16, 23, 24, 70, 71, 72, 73) Nguyên lý hoạt động của loại điều tốc này có thể được khái quát như sau: Động cơ điện (1) (có liên hệ thẳng với máy phát) dẫn động cơ cấu quả văng ly tâm (5).

Quả văng đo độ lệch của số vòng quay thực tế của tua bin so với số vòng quay định mức. Mọi sự thay đổi của vòng quay tua bin đều dẫn tới sự thay đổi số vòng quay của quả văng. Khi công suất ra của tuabin cân bằng với phụ tải của máy phát, tổ hợp tuabin – máy phát làm việc ổn định với số vòng quay định mức. Lực ly tâm do cơ cấu quả văng (5) gây ra cân bằng với lực của lò xo (6), nó giữ cho vị trí của ống lót (7) với con trượt (8) ở vị trí đóng (vị trí trung gian).

Độ mở cánh hướng (được khống chế bởi hành trình của xylanh sécvô) là phù hợp với công suất định mức của tổ máy. Trong trường hợp phụ tải giảm, mômen động lực của tuabin và mômen cản của máy phát mất cân bằng, số vòng quay của tuabin tăng lên. Lúc này, do điện áp tăng dẫn đến số vòng quay của động cơ điện (1) cũng tăng lên tương ứng, lực ly tâm của cơ cấu quả văng (5) tăng lên, ống lót (7) được kéo lên, lò xo (6) bị ép lại, ngăn bên phải của xylanh sécvô được nối thông với đường hồi về bể, dưới tác dụng của áp lực dầu từ bình tích năng (luôn nối thông với ngăn bên trái của xylanh sécvô) piston trong xylanh sécvô dịch chuyển sang phải làm quay cánh tay đòn (48), dẫn động trục (47) làm giảm độ mở cánh hướng để giảm lưu lượng vào tuabin, hạ thấp số vòng quay của tuabin xuống. Vị trí cân bằng mới được thiết lập, tổ máy trở lại với số vòng quay định mức.

Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 28 - Luận văn Thạc sĩ khoa học Chương 2: Tổng quan Nguyễn Văn Tuệ_CH Máy thủy khí 2004 - 2006 - 29 - Luận văn Thạc sĩ khoa học Chương 2: Tổng quan Khi piston trong xylanh sécvô dịch chuyển theo hướng sang phải, cơ cấu cam (39) tác động vào trục phản hồi (26) làm quay cơ cấu khung (33) theo chiều kim đồng hồ tạo ra hai tác động phản hồi. - Tác động phản hồi do bộ giảm chấn: Khi cơ cấu khung (33) quay theo chiều kim đồng hồ, đai ốc (31) trên trục ren (32) liên kết qua các thanh (24), (14) và (70) kéo piston (64) của bộ giảm chấn đi lên, áp suất dầu ở khoang dưới giảm tạo ra lực kéo piston thứ cấp (65) đi xuống, lò xo (66) bị nén lại. Dưới tác động của các thanh liên kết (71), (73), (72) và (13) con trượt (8) bị đẩy lên phía trên đóng bớt các lỗ lưu thông trên ống lót (7) hạn chế sự dao động của hệ thống do hệ thống cánh hướng vượt quá độ mở cần thiết.
