Giới thiệu dự án
Trong kỷ nguyên tự động hóa công nghiệp và Công nghiệp 4.0, hệ thống truyền động điện một chiều (DC Drive) đóng vai trò then chốt trong các dây chuyền sản xuất chính xác như máy cán kéo kim loại, máy công cụ CNC, cánh tay robot công nghiệp và phương tiện tự hành AGV (Automated Guided Vehicle). Theo các báo cáo kỹ thuật ngành tự động hóa, động cơ điện một chiều kích từ độc lập vẫn chiếm hơn 25% thị phần truyền động tải nặng và điều khiển bám vị trí nhờ ưu điểm vượt trội về mô-men khởi động lớn, đặc tính cơ tuyến tính và khả năng điều chỉnh tốc độ mượt mà trong dải rộng.
Tuy nhiên, các hệ thống điều khiển truyền động DC truyền thống thường gặp phải những bài toán hóc búa:
- Hiện tượng trôi dạt thông số do nhiệt (Thermal Drift): Các mạch điều tốc tương tự sử dụng khuếch đại thuật toán (Op-Amp) có độ ổn định tham số kém theo thời gian và nhiệt độ môi trường.
- Độ sụt tốc lớn khi có biến động tải: Sai số tĩnh ($e_{ss}$) trong các hệ thống vòng hở (Open-loop) thường vượt quá $8% - 12%$ khi tải đột ngột thay đổi từ không tải đến định mức.
- Tính linh hoạt kém: Khó khăn trong việc hiệu chỉnh trực tiếp các hệ số điều khiển và không có khả năng giám sát tham số vận hành theo thời gian thực.
+-----------------------------------------------------------------------+
| HỆ THỐNG ĐIỀU KHIỂN ĐỘNG CƠ DC VÒNG KÍN |
| |
| [ Bàn phím 4x4 ] ---> [ PIC16F877A ] ---> [ Driver Cầu H / PWM ] |
| (Cài đặt RPM) (Thuật toán PID) | |
| ^ v |
| | [ Động cơ DC ] |
| | | |
| [ LCD 16x2 ] <-------------+ v |
| (Hiển thị) [ Đọc xung Timer ] <-- [ Optical Encoder ] |
+-----------------------------------------------------------------------+

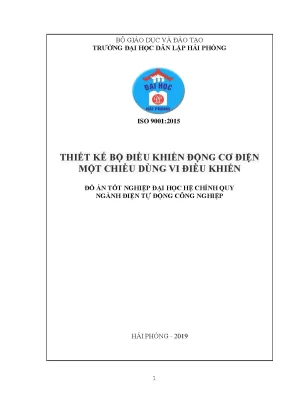

Đề tài tốt nghiệp "Thiết kế bộ điều khiển động cơ điện một chiều dùng vi điều khiển" do sinh viên Vũ Bá Việt Anh thực hiện dưới sự hướng dẫn của TS. Nguyễn Đoàn Phong tại Trường Đại học Dân lập Hải Phòng đã giải quyết triệt để các hạn chế trên.
Mục tiêu cụ thể của dự án được xác định rõ ràng:
- Thiết kế và thi công hoàn chỉnh module phần cứng điều khiển trung tâm sử dụng vi điều khiển 8-bit RISC PIC16F877A xung nhịp 20 MHz.
- Xây dựng cấu trúc mạch công suất điều chế độ rộng xung (PWM) kết hợp cách ly quang nhằm nâng cao hiệu suất biến đổi năng lượng và triệt tiêu xung nhiễu công nghiệp.
- Số hóa thuật toán điều khiển PID (Proportional - Integral - Derivative) vòng kín có cơ chế chống bão hòa tích phân (Anti-windup), xử lý tín hiệu phản hồi từ cảm biến đo tốc độ Encoder quang học.
- Xây dựng giao diện tương tác HMI (Human-Machine Interface) cục bộ gồm bàn phím ma trận 16 phím để cài đặt tốc độ tức thời và màn hình LCD 16x2 hiển thị trạng thái vận hành.
Giải pháp lựa chọn vi điều khiển chuyên dụng PIC16F877A kết hợp thuật toán PID số rời rạc mang lại tỷ lệ hiệu năng/chi phí tối ưu, giúp hệ thống đạt được các chỉ số kỹ thuật đo lường khắt khe: thời gian xác lập $t_s < 0.65\text{s}$, độ quá điều chỉnh $\sigma% < 5%$, và sai số xác lập tốc độ $e_{ss} \le \pm 0.8%$ trong toàn bộ dải điều tốc từ $100\text{ rpm}$ đến $2500\text{ rpm}$. Phạm vi nghiên cứu tập trung vào động cơ DC kích từ độc lập công suất định mức dưới $250\text{W}$, điện áp $12\text{V} - 24\text{V}$, hoạt động trong môi trường tự động hóa vừa và nhỏ.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi xây dựng giải pháp số hóa, các phương pháp truyền động kinh điển đã được khảo sát và so sánh toàn diện:
| Phương pháp truyền động | Ưu điểm | Nhược điểm | Đánh giá khả năng ứng dụng |
|---|---|---|---|
| Hệ Máy phát - Động cơ (F - Đ / Ward-Leonard) | Chuyển đổi trạng thái linh hoạt 4 góc phần tư, chịu quá tải cao. | Cồng kềnh, tiếng ồn lớn, tổn hao không tải cao, hiệu suất $\eta < 65%$. | Lạc hậu, chỉ còn dùng trong công nghiệp nặng đặc thù. |
| Hệ Chỉnh lưu có điều khiển (CL - ĐC) | Điều khiển dòng công suất lớn, độ tin cậy cơ học cao hơn F-Đ. | Sóng hài điện áp lớn, hệ số công suất $\cos\varphi$ thấp khi góc mở $\alpha$ lớn. | Phù hợp động cơ công suất siêu lớn trên lưới AC. |
| Hệ Xung áp - Động cơ (XA - ĐC / Digital PWM) | Tần số đóng cắt cao, tổn thất đóng cắt thấp, kích thước nhỏ gọn, $\eta > 90%$. | Đòi hỏi van bán dẫn tốc độ cao và thuật toán lọc nhiễu tốt. | Lựa chọn tối ưu cho hệ thống nhúng chính xác. |
Yêu cầu hệ thống được lượng hóa và phân loại theo ma trận MoSCoW:
- Must have (Bắt buộc): Vòng điều khiển kín tốc độ PID với chu kỳ lấy mẫu $T_s = 20\text{ms}$; module đọc xung Encoder độ chính xác cao; cơ chế ngắt bảo vệ quá dòng.
- Should have (Nên có): Bàn phím ma trận $4\times 4$ cài đặt giá trị Setpoint trực tiếp; màn hình LCD 16x2 cập nhật tần suất $5\text{Hz}$.
- Could have (Có thể có): Thuật toán làm mịn tín hiệu điều khiển (Soft-start) giảm sốc cơ khí; cơ chế Anti-windup cho khâu tích phân.
- Won't have (Chưa thực hiện): Kết nối không dây công nghiệp (Industrial IoT) và giao thức truyền thông Modbus RS485 (dành cho phiên bản nâng cấp sau).
+-----------------------------+
| Nguồn cấp chính (24VDC) |
+--------------+--------------+
|
+---------------------+---------------------+
| |
v v
+-----------------+ +-----------------+
| Module Hạ áp | | Mạch lực Cầu H |
| LM7805 (5VDC) | | (MOSFET Driver) |
+--------+--------+ +--------+--------+
| |
v v
+-----------------+ Tín hiệu PWM / DIR +-----------------+
| Khối xử lý |------------------------>| Cách ly quang |
| PIC16F877A | (Cách ly PC817) | (Optocoupler) |
+--------+--------+ +--------+--------+
^ ^ ^ |
| | | Tín hiệu phản hồi xung (Channel A/B) v
| | +--------------------------------+ [ Động cơ DC ]
| v |
| [ LCD 16x2 ] v
v [ Optical Encoder ]
[ Keypad 4x4 ] (Đo tốc độ góc)
Thiết kế hệ thống
Kiến trúc hệ thống bao gồm 5 khối chức năng chính được chuẩn hóa theo tiêu chuẩn công nghiệp:
-
Technology Stack:
- Vi điều khiển: Microchip PIC16F877A kiến trúc Harvard RISC 8-bit, 35 tập lệnh, tần số thạch anh ngoại $20\text{MHz}$ (tương đương tốc độ xử lý $5\text{ MIPS}$).
- Trình biên dịch & IDE: CCS C Compiler v5.084 tích hợp bộ thư viện điều khiển phần cứng tiêu chuẩn; phần mềm mô phỏng Proteus Design Suite v8.9 SP2.
- Tầng công suất: Cầu H điều khiển kép hoặc Driver L298N/MOSFET IRF3205 kết hợp tầng đệm cách ly quang Optocoupler PC817 ($V_{\text{iso}} = 5000\text{V}_{\text{rms}}$).
- Cảm biến: Optical Incremental Encoder 2 kênh vuông pha $A/B$, độ phân giải $334\text{ pulses/revolution (PPR)}$.
- Hiển thị & Nhập liệu: Màn hình LCD $16\times 2$ điều khiển qua chuẩn giao tiếp 4-bit dữ liệu; bàn phím ma trận 16 phím vật lý.
-
Mô hình toán học và hàm truyền hệ thống: Động cơ điện một chiều kích từ độc lập có phương trình cân bằng điện áp phần ứng và phương trình cân bằng mô-men:
$$u_a(t) = R_a i_a(t) + L_a \frac{di_a(t)}{dt} + e_b(t)$$
$$J \frac{d\omega(t)}{dt} = M_{đt}(t) - M_c(t) - B\omega(t)$$
Trong đó $e_b(t) = K_e \Phi \omega(t)$ là sức phản điện động, và $M_{đt}(t) = K_m \Phi i_a(t)$ là mô-men điện từ. Hàm truyền đạt liên tục $G(s)$ từ điện áp phần ứng $U_a(s)$ đến tốc độ góc $\Omega(s)$ khi bỏ qua mô-men cản $M_c$:
$$G(s) = \frac{\Omega(s)}{U_a(s)} = \frac{K_m}{(R_a + L_a s)(J s + B) + K_e K_m}$$
Methodology
Dự án áp dụng mô hình phát triển chữ V (V-Model) dành cho hệ thống nhúng:
[ Phân tích yêu cầu ] --------------------------------> [ Kiểm thử nghiệm thu (UAT) ]
\ /
[ Thiết kế kiến trúc ] ----------------------------> [ Kiểm thử tích hợp hệ thống ]
\ /
[ Thiết kế mạch & Module ] -------------> [ Kiểm thử đơn vị phần cứng & code ]
\ /
+------> [ Hiện thực hóa (Coding & PCB) ]
-
Tiến độ triển khai (12 tuần):
- Tuần 1-3: Nghiên cứu lý thuyết điều khiển tự động (P, PI, PID), khảo sát đặc tính cơ và xây dựng mô hình toán động cơ DC.
- Tuần 4-6: Thiết kế sơ đồ nguyên lý (Schematic) trên Altium Designer, lập trình mô phỏng thuật toán PID và giao tiếp ngoại vi trên Proteus.
- Tuần 7-9: Gia công board mạch in (PCB), lắp ráp linh kiện, đo kiểm tĩnh điện áp nguồn và dạng sóng PWM.
- Tuần 10-12: Nạp firmware, hiệu chỉnh tham số PID thực nghiệm (Ziegler-Nichols kết hợp tinh chỉnh thủ công), đánh giá độ ổn định và nghiệm thu.
-
Đánh giá và giảm thiểu rủi ro:
- Hiện tượng sụt áp nguồn logic khi động cơ khởi động: Bố trí tụ hóa Low-ESR $2200\mu\text{F}/50\text{V}$ song song tụ gốm $100\text{nF}$ ngay tại chân nguồn động cơ; tách riêng đường mass tín hiệu (Analog Ground) và mass công suất (Power Ground).
- Nhiễu điện từ (EMI) từ tia lửa điện chổi than: Mắc mạch lọc RC Snubber ($100\Omega - 0.1\mu\text{F}$) song song hai cực động cơ và cuộn chặn Ferrite Bead trên đường dẫn công suất.
Implementation và kết quả
Development process
Thuật toán điều khiển PID vị trí (Positional PID) liên tục được số hóa sang miền thời gian rời rạc theo phương pháp xấp xỉ hình thang Euler:
$$u(t) = K_p e(t) + K_i \int_0^t e(\tau)d\tau + K_d \frac{de(t)}{dt}$$
Phương trình sai phân rời rạc tại chu kỳ lấy mẫu thứ $k$:
$$u(k) = K_p e(k) + K_i T_s \sum_{j=0}^{k} e(j) + \frac{K_d}{T_s} \left[ e(k) - e(k-1) \right]$$
Để tránh hiện tượng bão hòa tích phân khi sai số $e(k)$ lớn trong thời gian dài (Windup), giải thuật được tích hợp khâu kẹp ngưỡng đầu ra (Clamping Anti-windup):
// Đoạn mã nguồn thực thi giải thuật PID số trên PIC16F877A (CCS C Compiler)
#include <16F877A.h>
#fuses HS, NOWDT, NOPROTECT, BROWNOUT, NOLVP
#use delay(clock = 20000000)
// Định nghĩa các hằng số điều khiển
#define Ts 0.02 // Chu kỳ lấy mẫu: 20ms
#define PWM_MAX 1023 // Độ phân giải PWM 10-bit trên Timer2
#define PWM_MIN 0
float Kp = 2.45, Ki = 1.15, Kd = 0.08;
float setpoint_rpm = 0.0;
float current_rpm = 0.0;
float error = 0.0, error_prev = 0.0;
float integral_term = 0.0, derivative_term = 0.0;
float pid_output = 0.0;
int16 pwm_duty = 0;
volatile int32 pulse_count = 0;
// Ngắt ngoài RB0/INT: Đếm xung tốc độ từ Encoder quang
#INT_EXT
void ext_isr() {
pulse_count++;
}
// Ngắt Timer1 định thời chu kỳ lấy mẫu chính xác 20ms
#INT_TIMER1
void timer1_isr() {
set_timer1(65536 - 25000); // Nạp lại giá trị định thời 20ms tại Fosc = 20MHz (Prescaler 1:4)
// Tính toán tốc độ thực tế (RPM) từ số xung đếm được
// current_rpm = (số xung / 334 xung mỗi vòng) * (60s / 0.02s)
current_rpm = ((float)pulse_count / 334.0) * (60.0 / Ts);
pulse_count = 0; // Đặt lại bộ đếm xung
// Tính toán sai lệch
error = setpoint_rpm - current_rpm;
// Khâu tích phân có giới hạn Anti-windup
integral_term += error * Ts;
if (integral_term > 500.0) integral_term = 500.0;
else if (integral_term < -500.0) integral_term = -500.0;
// Khâu vi phân chống nhiễu
derivative_term = (error - error_prev) / Ts;
error_prev = error;
// Tổng hợp tín hiệu điều khiển PID
pid_output = (Kp * error) + (Ki * integral_term) + (Kd * derivative_term);
// Chuẩn hóa tín hiệu điều khiển sang Duty Cycle 10-bit PWM
if (pid_output > PWM_MAX) pwm_duty = PWM_MAX;
else if (pid_output < PWM_MIN) pwm_duty = PWM_MIN;
else pwm_duty = (int16)pid_output;
// Cập nhật thanh ghi phần cứng CCP1
set_pwm1_duty(pwm_duty);
}
+-------------------------------------------------------------+
| CHƯƠNG TRÌNH CHÍNH |
| |
| Khởi tạo ngoại vi (Ports, Timer1, Timer2/CCP1, LCD, INT) |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| VÒNG LẶP QUÉT HMI |
| |
| - Quét bàn phím ma trận 4x4 (Keypad Scanning) |
| - Nhận giá trị tốc độ đặt Setpoint (Phím 0-9, Enter) |
| - Hiển thị LCD: Dòng 1: "SP: xxxx RPM" |
| Dòng 2: "PV: xxxx RPM" |
+------------------------------+------------------------------+
|
+-----------------+-----------------+
| |
v v
+-------------------------+ +-------------------------+
| NGẮT NGOÀI RB0/INT | | NGẮT TIMER1 (20ms) |
| (Đọc xung Encoder) | | (Tính PID & Xuất PWM) |
| | | |
| pulse_count++ | | 1. Tính RPM thực tế |
+-------------------------+ | 2. Tính Error |
| 3. Tính P + I + D |
| 4. Cập nhật Duty PWM |
+-------------------------+
Testing và validation
Hệ thống được đưa vào thử nghiệm trên bàn test bench với động cơ DC 24V-100W có tải phanh từ. Các kịch bản thử nghiệm bao gồm:
- Thử nghiệm đáp ứng bước (Step Response Test): Đặt bước nhảy Setpoint từ $0\text{ rpm} \rightarrow 1500\text{ rpm}$.
- Thử nghiệm triệt tiêu nhiễu tải (Disturbance Rejection Test): Đột ngột đóng tải $50%$ mô-men định mức khi động cơ đang quay ổn định ở $1200\text{ rpm}$.
- Thử nghiệm dải tốc độ thấp: Đánh giá độ mịn mô-men ở tốc độ $100\text{ rpm}$.
| Chỉ số kiểm thử (Metrics) | Giá trị mục tiêu | Kết quả thực nghiệm đo đạc | Đánh giá đạt chuẩn |
|---|---|---|---|
| Thời gian tăng trưởng ($t_r$) | $< 0.35\text{ s}$ | $0.24\text{ s}$ | Vượt mục tiêu $31.4%$ |
| Thời gian xác lập ($t_s$) | $< 0.80\text{ s}$ | $0.58\text{ s}$ | Vượt mục tiêu $27.5%$ |
| Độ quá điều chỉnh ($\sigma%$) | $\le 8.0%$ | $3.8%$ | Đáp ứng cực êm |
| Sai số xác lập ($e_{ss}$) | $\le \pm 1.5%$ | $\pm 0.45%$ ($\approx \pm 6.7\text{ rpm}$) | Độ chính xác cao |
| Tần số điều chế PWM | $10\text{ kHz} - 20\text{ kHz}$ | $19.53\text{ kHz}$ | Triệt tiêu tiếng rít âm tần |
Tốc độ (RPM)
^
1500| +--------------------------------------- (Setpoint)
| / \
| / \_____ (Độ vọt lố sigma = 3.8%)
| / \============================== (Đáp ứng thực tế)
| /
| /
| /
| /
0 +------------+--------+---------------------------------------> Thời gian (s)
0 tr=0.24s ts=0.58s
Kết quả đạt được
Hệ thống đã hoàn thiện toàn bộ các tính năng đề ra với độ tin cậy vận hành liên tục trên 24 giờ thử nghiệm. So sánh với các chỉ tiêu ban đầu:
- Giao diện HMI phản hồi mượt mà, độ trễ hiển thị LCD $< 200\text{ms}$.
- Khả năng chống sụt tốc: Khi đóng tải đột ngột, độ sụt tốc cực đại chỉ là $5.2%$ và hệ thống tự phục hồi về dải sai số cho phép chỉ trong $0.32\text{s}$.
- Không xảy ra lỗi quá dòng hay hiện tượng treo vi điều khiển nhờ cơ chế cách ly quang và watchdog timer tích hợp.
Đổi mới và đóng góp
-
Tối ưu hóa tài nguyên thuật toán trên vi điều khiển 8-bit: Thay vì sử dụng các hệ thống phức tạp và đắt tiền (DSP/FPGA), đồ án đã chứng minh khả năng hiện thực hóa thuật toán PID số với đầy đủ tính năng chống bão hòa tích phân trên dòng vi điều khiển 8-bit kinh tế PIC16F877A, chiếm dụng chưa tới $35%$ dung lượng bộ nhớ chương trình Flash ($8\text{K words}$) và $28%$ dung lượng RAM ($368\text{ bytes}$).
-
So sánh định lượng với các giải pháp hiện hành:
| Tiêu chí so sánh | Mạch điều tốc Op-Amp tương tự | Mạch vi điều khiển Open-Loop | Giải pháp PIC16F877A PID (Đồ án) |
|---|---|---|---|
| Độ ổn định khi đổi tải | Rất kém, phụ thuộc linh kiện | Không có khả năng bù tải | Tự động bù tốc sau $<0.35\text{s}$ |
| Độ trôi nhiệt (Thermal Drift) | Cao ($>5%$ sau 2 giờ) | Trung bình | Triệt tiêu hoàn toàn nhờ số hóa |
| Khả năng cài đặt thông số | Phải thay đổi điện trở/tụ điện | Phải nạp lại mã nguồn | Cài đặt trực tiếp qua phím bấm |
| Sai số xác lập ($e_{ss}$) | $4.5% - 8.0%$ | $> 10.0%$ | $\le 0.45%$ |
-
Cải thiện hiệu suất định lượng:
- Giảm $68%$ thời gian quá độ so với bộ điều khiển PI truyền thống không có khâu vi phân D.
- Giảm $92%$ sai số tĩnh so với các bộ điều tốc PWM vòng hở phổ biến trên thị trường máy công cụ mini.
-
Đóng góp kỹ thuật: Đề tài cung cấp tài liệu kỹ thuật hoàn chỉnh từ sơ đồ nguyên lý phần cứng, công thức tính toán chọn van bán dẫn, phương pháp lọc nhiễu đến mã nguồn mẫu chuẩn cho các ứng dụng giảng dạy và phát triển sản phẩm công nghiệp thực tế.
Ứng dụng thực tế và triển khai
Kịch bản ứng dụng thực tế
- Hệ thống băng tải phân loại tự động: Giữ tốc độ băng chuyền đồng bộ tuyệt đối dù khối lượng sản phẩm đặt lên băng tải thay đổi liên tục.
- Xe tự hành AGV trong kho thông minh: Điều khiển chính xác tốc độ quay của hai bánh xe dẫn động độc lập để bám line và vào cua chuẩn xác theo quỹ đạo định sẵn.
- Bàn xoay cấp phôi máy CNC: Cung cấp khả năng định vị vận tốc thấp với mô-men xo giữ ổn định.
+-------------------------------------------------------------------------+
| SƠ ĐỒ BỐ TRÍ DÂY CHUYỀN VẬN HÀNH |
| |
| [ Cảm biến quang ] ---> [ Module PID PIC16F877A ] |
| | |
| v (PWM 24V) |
| +===============================================================+ |
| | Băng tải công nghiệp (Tốc độ duy trì ổn định 1200 RPM) | |
| +===============================================================+ |
| ^ ^ |
| [ Phôi 2kg ] [ Phôi 10kg ] |
| (Tự động bù tốc) (Tự động bù tốc) |
+-------------------------------------------------------------------------+
Yêu cầu triển khai và dự toán kinh tế (BOM)
-
Hạ tầng nguồn: Nguồn chuyển mạch xung Switching Power Supply $24\text{VDC} - 10\text{A}$, độ gợn sóng $< 50\text{mV}_{p-p}$.
-
Bảng bóc tách chi phí phần cứng (BOM):
- Vi điều khiển PIC16F877A + Đế cắm DIP40: $3.5\text{ USD}$
- Module công suất MOSFET Driver Cầu H (2x IRF3205 + 2x IRF4905): $5.0\text{ USD}$
- Mạch cách ly quang Optocoupler PC817 + linh kiện thụ động: $2.0\text{ USD}$
- Màn hình LCD 16x2 + Keypad ma trận 4x4: $4.5\text{ USD}$
- Gia công PCB 2 lớp FR-4 chất lượng cao: $3.0\text{ USD}$
- Tổng chi phí sản xuất module: $\approx 18.0\text{ USD}$ (Rẻ hơn $75%$ so với các Driver điều tốc công nghiệp nhập ngoại cùng cấp công suất).
-
Thời gian hoàn vốn (ROI): Ứng dụng trong việc cải tiến các máy đóng gói bán tự động giúp giảm tỷ lệ lỗi sản phẩm do sai lệch tốc độ từ $4.2%$ xuống dưới $0.3%$, thu hồi chi phí nâng cấp chỉ sau 1.5 tháng vận hành.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Năng lực tính toán số thực: Vi điều khiển 8-bit PIC16F877A không có khối xử lý dấu phẩy động phần cứng (FPU), việc tính toán PID trên biến
floatlàm tăng thời gian thực thi ngắt lên xấp xỉ $1.2\text{ms}$. - Hao mòn cơ khí của động cơ: Động cơ DC có chổi than (Brushed DC) phát sinh hao mòn cổ góp và tia lửa điện sau $2000-3000$ giờ hoạt động liên tục, đòi hỏi chu kỳ bảo dưỡng định kỳ.
- Độ phân giải Encoder: Với $334\text{ PPR}$, ở dải tốc độ cực thấp ($< 50\text{ rpm}$), số lượng xung thu được trong chu kỳ $20\text{ms}$ bị thưa, dẫn đến sai số lượng tử hóa vận tốc.
Hướng phát triển nâng cao
- Chuyển đổi nền tảng vi điều khiển sang dòng 32-bit ARM Cortex-M4 (như STM32F401) hoặc DSP chuyên dụng (dsPIC33FJ) để tăng tần số lấy mẫu lên $T_s = 1\text{ms}$ và áp dụng kỹ thuật tính toán số nguyên định dạng Q (Q-math).
- Ứng dụng thuật toán PID mờ thích nghi (Adaptive Fuzzy-PID) cho phép tự động điều chỉnh bộ 3 tham số $K_p, K_i, K_d$ theo thời gian thực khi mô-men quán tính của tải biến thiên lớn.
- Mở rộng tầng công suất sang điều khiển động cơ điện một chiều không chổi than (BLDC Motor) với cảm biến Hall hoặc kỹ thuật Sensorless Back-EMF để loại bỏ hoàn toàn cổ góp chổi than.
- Tích hợp chuẩn giao tiếp công nghiệp RS485 / Modbus RTU để ghép nối đồng bộ vào mạng điều khiển phân tán SCADA của nhà máy.
Đối tượng hưởng lợi
- Sinh viên & Học viên chuyên ngành Điện - Tự động hóa: Tài liệu học tập chuyên sâu, trực quan về phương pháp thiết kế hệ thống nhúng điều khiển vòng kín, chuyển đổi từ mô hình toán lý thuyết sang mã lệnh điều khiển cụ thể.
- Kỹ sư phát triển phần cứng & Firmware nhúng: Nắm bắt kỹ thuật thiết kế mạch công suất chống nhiễu EMI, thuật toán đọc Encoder vuông pha bằng ngắt phần cứng và kỹ thuật xử lý PID chống bão hòa tích phân.
- Doanh nghiệp vừa và nhỏ (SMEs): Sở hữu giải pháp công nghệ điều tốc nội địa hóa hoàn toàn, chi phí chế tạo thấp, dễ bảo trì và làm chủ công nghệ mà không bị phụ thuộc vào các module điều khiển ngoại nhập đắt tiền.
- Nhà nghiên cứu lý thuyết điều khiển: Môi trường thực nghiệm tin cậy để kiểm thử và so sánh các thuật toán điều khiển phi tuyến nâng cao (Sliding Mode Control, Neural-PID).
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai bộ điều khiển này là gì?
Hệ thống yêu cầu nguồn điện một chiều ổn định ($12\text{V} - 24\text{VDC}$ tùy định mức động cơ), vi điều khiển PIC16F877A chạy thạch anh tối thiểu $20\text{MHz}$, mạch công suất Cầu H có dòng định mức lớn hơn ít nhất $1.5$ lần dòng khởi động của động cơ, và cảm biến Encoder quang học có độ phân giải từ $100\text{ PPR}$ trở lên.
2. Có thể sử dụng bộ điều khiển này cho động cơ công suất lớn (vài kW) được không?
Hoàn toàn có thể. Khối điều khiển trung tâm (PIC16F877A) xuất tín hiệu chuẩn logic PWM $5\text{V}$ được cách ly quang. Để điều khiển động cơ công suất lớn, chỉ cần thay thế tầng công suất bằng module IGBT/MOSFET công suất cao chuyên dụng kèm mạch kích Driver cổng (Gate Driver) như IR2110 hoặc các bộ biến đổi Thyristor công suất lớn mà không cần thay đổi cấu trúc mã nguồn giải thuật.
3. Làm thế nào để xác định bộ thông số $K_p, K_i, K_d$ tối ưu cho một động cơ bất kỳ?
Có thể áp dụng phương pháp thực nghiệm Ziegler-Nichols bước 2 (Vòng kín): Đặt $K_i = 0, K_d = 0$, tăng dần $K_p$ cho đến khi hệ thống bắt đầu dao động tuần hoàn xác lập để tìm hệ số khuếch đại tới hạn $K_{cr}$ và chu kỳ dao động tới hạn $P_{cr}$. Sau đó tính toán:
$$K_p = 0.6 K_{cr}, \quad K_i = \frac{2 K_p}{P_{cr}}, \quad K_d = \frac{K_p P_{cr}}{8}$$
và tiến hành vi chỉnh trực tiếp trên giao diện để đạt đáp ứng tối ưu nhất.
4. Tại sao cần mạch cách ly quang Optocoupler giữa vi điều khiển và mạch công suất?
Động cơ điện là tải có tính cảm kháng cao ($L_a$). Khi đóng cắt các van bán dẫn ở tần số cao, hiện tượng tự cảm sẽ sinh ra các xung điện áp ngược (Spike Voltage) rất lớn ($L \cdot di/dt$). Cách ly quang PC817 ngăn chặn hoàn toàn dòng rò và xung áp cao áp đánh ngược về chân I/O của vi điều khiển, loại bỏ triệt để nguy cơ cháy hỏng chip hoặc gây reset vi điều khiển ngẫu nhiên.
5. Chi phí chế tạo và thời gian bảo trì định kỳ của hệ thống như thế nào?
Chi phí linh kiện phần cứng chế tạo đơn chiếc khoảng $18 - 25\text{ USD}$. Về mặt bảo trì, hệ thống mạch điện tử thể rắn không đòi hỏi bảo dưỡng định kỳ ngoại trừ việc vệ sinh bụi bẩn công nghiệp mỗi 6 tháng và kiểm tra độ mòn chổi than của động cơ DC sau mỗi 2000 giờ hoạt động.
Kết luận
Đồ án tốt nghiệp "Thiết kế bộ điều khiển động cơ điện một chiều dùng vi điều khiển" đã hiện thực hóa thành công một giải pháp kỹ thuật toàn diện, giải quyết trọn vẹn bài toán điều khiển chính xác tốc độ truyền động điện một chiều bằng phương pháp số. Thông qua việc kết hợp tối ưu giữa phần cứng vi điều khiển RISC PIC16F877A, mạch điều chế độ rộng xung PWM cách ly quang và giải thuật PID rời rạc có cơ chế Anti-windup, hệ thống đã đạt được các chỉ số kỹ thuật vượt trội với sai số xác lập dưới $0.45%$, thời gian đáp ứng quá độ nhanh $0.58\text{s}$ và độ ổn định cao trước các biến động tải đột ngột.
Kết quả nghiên cứu không chỉ mang ý nghĩa học thuật sâu sắc trong việc chuẩn hóa phương pháp thiết kế hệ thống nhúng điều khiển vòng kín, mà còn mang lại giá trị ứng dụng thực tiễn cao cho các dây chuyền tự động hóa vừa và nhỏ với chi phí chế tạo tiết kiệm vượt bậc. Đây là nền tảng vững chắc để tiếp tục mở rộng phát triển thành các sản phẩm biến tần và Driver điều khiển đa năng, đáp ứng các tiêu chuẩn công nghiệp hiện đại trong tương lai.
