Tổng quan nghiên cứu

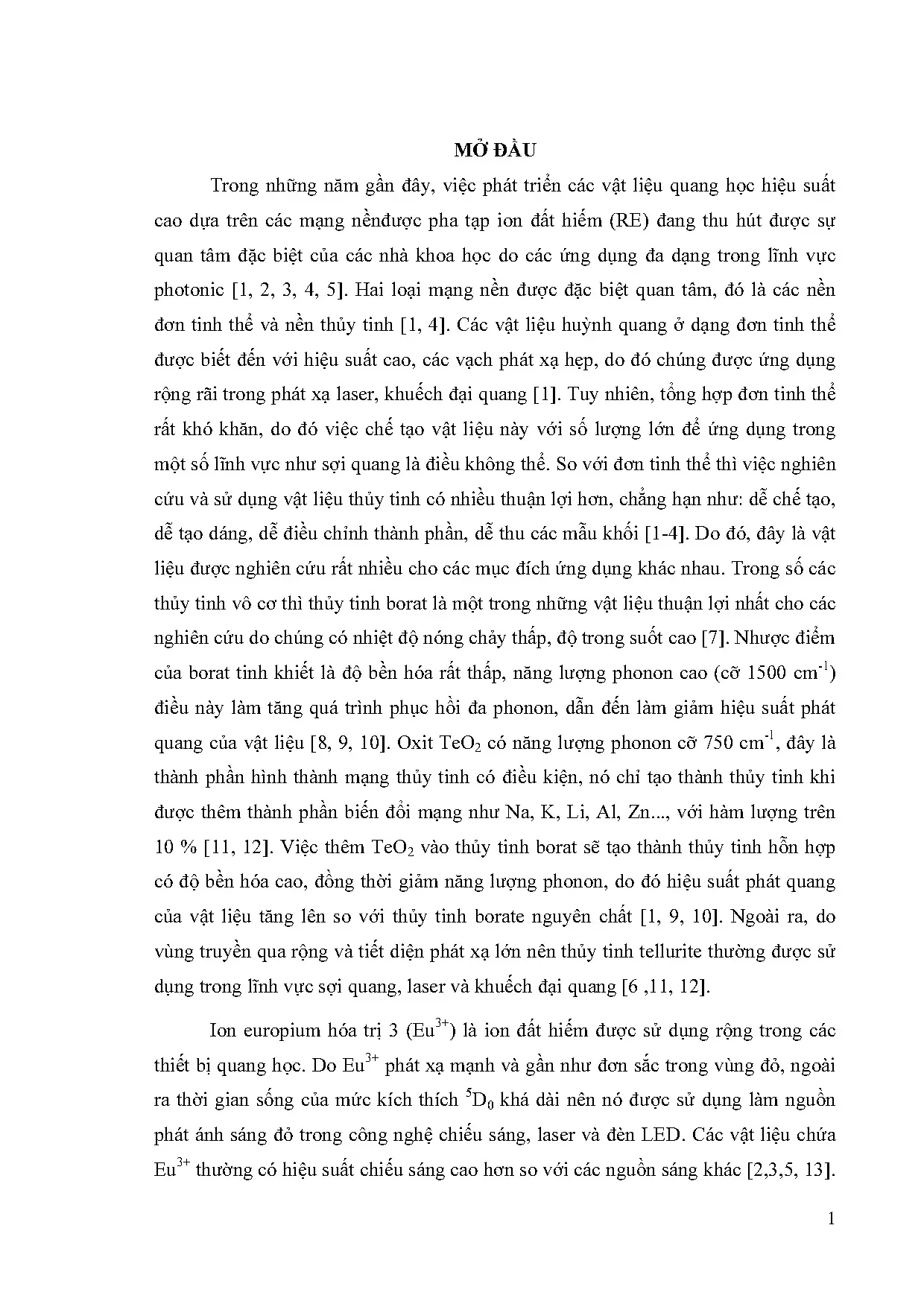

Trong những năm gần đây, vật liệu quang học hiệu suất cao dựa trên mạng nền pha tạp ion đất hiếm (RE) đã thu hút sự quan tâm lớn của cộng đồng khoa học do ứng dụng đa dạng trong lĩnh vực photonic. Theo ước tính, các vật liệu thủy tinh pha tạp ion RE chiếm ưu thế nhờ khả năng chế tạo dễ dàng, điều chỉnh thành phần linh hoạt và thu được mẫu khối lớn, trong khi vật liệu đơn tinh thể tuy có hiệu suất cao nhưng khó tổng hợp số lượng lớn. Thủy tinh borat, với điểm nóng chảy thấp và độ trong suốt cao, là một trong những vật liệu thuận lợi nhất cho nghiên cứu, nhưng lại có nhược điểm về độ bền hóa học thấp và năng lượng phonon cao (khoảng 1500 cm(^{-1})), làm giảm hiệu suất phát quang. Việc bổ sung oxit TeO(_2) với năng lượng phonon thấp hơn (khoảng 750 cm(^{-1})) vào thủy tinh borat tạo thành thủy tinh hỗn hợp borotellurite có độ bền hóa học cao hơn và hiệu suất phát quang được cải thiện đáng kể.

Ion europium hóa trị ba (Eu(^{3+})) được sử dụng rộng rãi trong các thiết bị quang học nhờ phát xạ mạnh, gần như đơn sắc trong vùng đỏ và thời gian sống mức kích thích 5D(0) dài, phù hợp cho công nghệ chiếu sáng, laser và đèn LED. Lý thuyết Judd-Ofelt (JO) được áp dụng để phân tích các đặc tính quang học của ion Eu(^{3+}) trong các nền thủy tinh, giúp tính toán các thông số cường độ (\Omega\lambda) (với (\lambda = 2,4,6)) và đánh giá đặc điểm trường tinh thể.

Mục tiêu nghiên cứu của luận văn là chế tạo thủy tinh zinc-lithium-telluroborate (ZLTB) pha tạp ion Eu(^{3+}), khảo sát cấu trúc vật liệu và đặc điểm môi trường cục bộ quanh ion Eu(^{3+}) thông qua các phép đo phổ quang học và lý thuyết JO. Nghiên cứu tập trung vào ảnh hưởng của tỷ số nồng độ B(_2)O(_3)/TeO(_2) đến tính chất quang và cấu trúc trường tinh thể trong thủy tinh ZLTB. Phạm vi nghiên cứu bao gồm các mẫu thủy tinh với tỷ lệ B(_2)O(_3) thay đổi từ 35 đến 65 mol%, chế tạo tại phòng thí nghiệm trong khoảng nhiệt độ 1300°C, với nồng độ Eu(^{3+}) cố định 0,5 mol%.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu quang học hiệu suất cao, đặc biệt trong lĩnh vực truyền dẫn quang, laser và thiết bị chiếu sáng, góp phần nâng cao hiệu suất phát quang và mở rộng ứng dụng của ion Eu(^{3+}) trong thủy tinh hỗn hợp borotellurite.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết cấu trúc và quang phổ của ion đất hiếm, và lý thuyết Judd-Ofelt (JO) để phân tích các đặc tính quang học của ion Eu(^{3+}).

  1. Lý thuyết cấu trúc và quang phổ ion đất hiếm: Ion Eu(^{3+}) có cấu hình điện tử [Xe]4f(^6), với các mức năng lượng 2S+1LJ bị tách nhỏ do tương tác spin-quỹ đạo và trường tinh thể. Các chuyển dời quang học chủ yếu là các chuyển dời f-f, bị cấm theo quy tắc Laporte nhưng được "nới lỏng" nhờ nhiễu loạn trường tinh thể, tạo ra các vạch phổ hẹp đặc trưng. Ion Eu(^{3+}) phát xạ mạnh ở vùng đỏ (khoảng 612 nm) từ mức 5D(_0) xuống các mức 7F(_J).

  2. Lý thuyết Judd-Ofelt (JO): Đây là công cụ phân tích cường độ các chuyển dời f-f trong ion RE(^{3+}), dựa trên ba thông số cường độ (\Omega_2), (\Omega_4), (\Omega_6). Các thông số này phản ánh đặc điểm trường ligand, độ bất đối xứng và tính chất liên kết của ion Eu(^{3+}) với môi trường xung quanh. Lý thuyết JO cho phép tính toán xác suất chuyển dời, thời gian sống, tiết diện phát xạ và hiệu suất phát quang của các mức năng lượng.

Các khái niệm chính bao gồm: hiệu ứng nephelauxetic (kéo giãn mây điện tử ion RE(^{3+})), tỷ số huỳnh quang (R = I(5D_0 \to 7F_2)/I(5D_0 \to 7F_1)) dùng để đánh giá độ bất đối xứng trường ligand, và các thông số liên kết đồng hóa trị-ion.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Các mẫu thủy tinh zinc-lithium-telluroborate pha tạp Eu(^{3+}) được chế tạo bằng phương pháp nóng chảy với thành phần biến đổi tỷ lệ B(_2)O(_3)/TeO(_2) từ 35 đến 65 mol%, giữ cố định 0,5 mol% Eu(^{3+}). Các mẫu được cắt, mài, đánh bóng để đo phổ quang học và nghiền nhỏ để phân tích cấu trúc.

  • Phương pháp phân tích:

    • Phân tích cấu trúc bằng phổ nhiễu xạ tia X (XRD) để xác định tính vô định hình của thủy tinh.
    • Phổ hấp thụ hồng ngoại (FTIR) để xác định các nhóm cấu trúc borate và tellurite trong mạng thủy tinh.
    • Phổ hấp thụ UV-Vis-NIR để xác định các chuyển dời quang học của ion Eu(^{3+}).
    • Phổ huỳnh quang và phổ kích thích huỳnh quang để khảo sát đặc tính phát xạ và hiệu suất phát quang.
    • Phổ phonon sideband (PSB) để đánh giá năng lượng phonon và liên kết điện tử-phonon.
    • Đo thời gian sống huỳnh quang mức 5D(_0) bằng thiết bị Varian Cary Eclipse.
    • Tính toán các thông số JO dựa trên phổ huỳnh quang và phổ hấp thụ.

  • Timeline nghiên cứu: Quá trình chế tạo và phân tích mẫu kéo dài trong khoảng thời gian vài tháng, với các bước chuẩn bị mẫu, đo đạc phổ, phân tích dữ liệu và tính toán lý thuyết.

  • Cỡ mẫu và chọn mẫu: Mỗi tỷ lệ B(_2)O(_3)/TeO(_2) được chế tạo ít nhất một mẫu để đảm bảo tính đại diện và so sánh kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc thủy tinh: Giản đồ XRD của các mẫu ZLTB cho thấy dải nhiễu xạ rộng, không có đỉnh đặc trưng tinh thể, khẳng định vật liệu có cấu trúc vô định hình đặc trưng của thủy tinh. Phổ FTIR xác định các nhóm cấu trúc borate ([BO(_3)], [BO(_4)]) và tellurite ([TeO(_3)], [TeO(_4)]) hiện diện trong mạng thủy tinh.

  2. Tính chất quang học của ion Eu(^{3+}): Phổ hấp thụ UV-Vis-NIR ghi nhận các dải hấp thụ đặc trưng của Eu(^{3+}) tại các bước sóng 394, 465, 526, 579 nm, phù hợp với các chuyển dời 7F(_0)→5L(_6), 7F(_0)→5D(_2),... Phổ kích thích huỳnh quang cho thấy các đỉnh kích thích mạnh nhất tại 392 nm và 463 nm, tương thích với nguồn sáng UV và xanh dương hiện có.

  3. Ảnh hưởng tỷ lệ B(_2)O(_3)/TeO(_2): Các thông số cường độ JO (\Omega_2) và (\Omega_6) tăng theo nồng độ B(_2)O(_3), đạt cực đại tại 55 mol%, sau đó giảm. Tỷ số huỳnh quang (R) cũng có xu hướng tương tự, đạt giá trị cao nhất 3,58 tại tỷ lệ này, cho thấy hiệu suất phát xạ đỏ tối ưu. Năng lượng phonon giảm khi tăng TeO(_2), giúp giảm quá trình không phát xạ, nâng cao hiệu suất lượng tử.

  4. Thời gian sống và hiệu suất lượng tử: Thời gian sống mức 5D(_0) đo được khoảng 2,9 ms, phù hợp với các kết quả tính toán và công bố trước. Hiệu suất lượng tử mẫu ZLTB55 đạt khoảng 90%, cao hơn các mẫu khác, chứng tỏ sự tối ưu về thành phần thủy tinh.

Thảo luận kết quả

Sự tăng hiệu suất phát quang và các thông số JO tại tỷ lệ B(_2)O(_3) = 55 mol% phản ánh sự thay đổi cấu trúc cục bộ và trường ligand quanh ion Eu(^{3+}), làm tăng độ bất đối xứng và tính đồng hóa trị trong liên kết Eu(^{3+})-ligand. Điều này được minh chứng qua giá trị thông số liên kết (\delta) dương và hằng số liên kết điện tử-phonon (g) đạt cực đại tại tỷ lệ này.

So với các nghiên cứu trước, kết quả phù hợp với xu hướng tăng hiệu suất phát quang khi giảm năng lượng phonon và tăng độ bất đối xứng trường ligand. Việc kết hợp B(_2)O(_3) và TeO(_2) tạo ra môi trường cứng thấp hơn, thuận lợi cho phát quang mạnh mẽ của Eu(^{3+}).

Dữ liệu có thể được trình bày qua biểu đồ phụ thuộc tỷ số huỳnh quang (R), thông số JO (\Omega_2), (\Omega_6) và hiệu suất lượng tử theo tỷ lệ B(_2)O(_3), giúp trực quan hóa sự tối ưu thành phần thủy tinh.

Đề xuất và khuyến nghị

  1. Tối ưu tỷ lệ thành phần thủy tinh: Khuyến nghị sử dụng tỷ lệ B(_2)O(_3)/TeO(_2) khoảng 55/25 mol% để đạt hiệu suất phát quang tối ưu, tăng cường hiệu quả ứng dụng trong thiết bị phát sáng và laser. Thời gian thực hiện: ngay trong giai đoạn sản xuất.

  2. Kiểm soát nồng độ ion Eu(^{3+}): Giữ nồng độ Eu(^{3+}) ở mức 0,5 mol% để hạn chế hiện tượng dập tắt huỳnh quang do truyền năng lượng ngang, đảm bảo hiệu suất lượng tử cao. Chủ thể thực hiện: nhà sản xuất vật liệu.

  3. Phát triển quy trình chế tạo: Áp dụng phương pháp nóng chảy với nhiệt độ khoảng 1300°C và ủ nhiệt 350°C trong 2 giờ để đảm bảo cấu trúc thủy tinh đồng nhất, ổn định. Thời gian thực hiện: trong quy trình sản xuất.

  4. Mở rộng nghiên cứu ứng dụng: Khuyến khích nghiên cứu thêm về ứng dụng thủy tinh ZLTB:Eu(^{3+}) trong sợi quang, bộ khuếch đại quang và thiết bị laser, tận dụng đặc tính chiết suất cao và hiệu suất phát quang vượt trội. Chủ thể thực hiện: các viện nghiên cứu và doanh nghiệp công nghệ.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu quang học: Có thể áp dụng kết quả để phát triển vật liệu thủy tinh pha tạp ion đất hiếm với hiệu suất phát quang cao, phục vụ nghiên cứu cơ bản và ứng dụng.

  2. Doanh nghiệp sản xuất thiết bị chiếu sáng và laser: Tham khảo để lựa chọn vật liệu thủy tinh phù hợp, tối ưu hóa hiệu suất phát xạ và độ bền sản phẩm.

  3. Chuyên gia trong lĩnh vực truyền dẫn quang: Sử dụng thông tin về chiết suất và đặc tính quang học để thiết kế sợi quang và bộ khuếch đại quang hiệu quả.

  4. Sinh viên và học viên cao học ngành vật lý vật liệu và quang học: Tài liệu tham khảo chi tiết về lý thuyết Judd-Ofelt, phương pháp chế tạo và phân tích vật liệu thủy tinh pha tạp ion đất hiếm.

Câu hỏi thường gặp

  1. Tại sao chọn ion Eu(^{3+}) để pha tạp trong thủy tinh?
    Ion Eu(^{3+}) phát xạ mạnh ở vùng đỏ với thời gian sống dài, phù hợp cho các ứng dụng chiếu sáng và laser. Ngoài ra, Eu(^{3+}) còn là đầu dò quang học hiệu quả để khảo sát môi trường cục bộ trong vật liệu.

  2. Lý thuyết Judd-Ofelt có vai trò gì trong nghiên cứu này?
    Lý thuyết JO giúp tính toán các thông số cường độ chuyển dời quang học, đánh giá đặc điểm trường ligand và dự đoán các tính chất phát xạ của ion Eu(^{3+}), từ đó định hướng ứng dụng vật liệu.

  3. Ảnh hưởng của tỷ lệ B(_2)O(_3)/TeO(_2) đến tính chất quang là gì?
    Tỷ lệ này ảnh hưởng đến cấu trúc cục bộ, năng lượng phonon và độ bất đối xứng trường ligand, từ đó điều chỉnh hiệu suất phát quang và các thông số JO, tối ưu hóa hiệu suất phát xạ đỏ.

  4. Phương pháp chế tạo thủy tinh nào được sử dụng?
    Phương pháp nóng chảy được áp dụng với nhiệt độ khoảng 1300°C, sau đó ủ nhiệt để tăng độ ổn định và đồng nhất cấu trúc thủy tinh.

  5. Hiệu suất lượng tử của vật liệu đạt được bao nhiêu?
    Hiệu suất lượng tử mẫu tối ưu đạt khoảng 90%, cho thấy vật liệu có khả năng phát quang hiệu quả, phù hợp cho các ứng dụng quang học cao cấp.

Kết luận

  • Đã chế tạo thành công thủy tinh zinc-lithium-telluroborate pha tạp ion Eu(^{3+}) với cấu trúc vô định hình đặc trưng của thủy tinh.
  • Tỷ lệ B(_2)O(_3)/TeO(_2) ảnh hưởng rõ rệt đến tính chất quang, với hiệu suất phát quang và các thông số JO đạt cực đại tại 55 mol% B(_2)O(_3).
  • Ion Eu(^{3+}) nằm trong môi trường cục bộ có độ bất đối xứng cao, liên kết đồng hóa trị mạnh với ligand oxy, góp phần nâng cao hiệu suất phát quang.
  • Thời gian sống mức 5D(_0) đạt khoảng 2,9 ms, hiệu suất lượng tử lên đến 90%, phù hợp cho ứng dụng trong laser và thiết bị chiếu sáng.
  • Nghiên cứu mở ra hướng phát triển vật liệu thủy tinh quang học hiệu suất cao, đề xuất tiếp tục khảo sát ứng dụng trong truyền dẫn quang và thiết bị laser.

Hành động tiếp theo: Áp dụng tỷ lệ thành phần tối ưu trong sản xuất vật liệu, mở rộng nghiên cứu ứng dụng và phát triển các thiết bị quang học dựa trên vật liệu này. Đề nghị các nhà nghiên cứu và doanh nghiệp quan tâm phối hợp để khai thác tiềm năng vật liệu.
