Giới thiệu dự án

Công nghệ chiếu sáng rắn (Solid-State Lighting - SSL) sử dụng đi-ốt phát quang (Light Emitting Diode - LED) đã tạo nên bước ngoặt cách mạng trong ngành công nghiệp chiếu sáng toàn cầu nhờ hiệu suất chuyển đổi năng lượng vượt trội (>150 lm/W), tuổi thọ hoạt động cao (trên 50.000 - 100.000 giờ) và tính thân thiện với môi trường. Theo các báo cáo thị trường quang điện tử, hệ thống đi-ốt phát quang ánh sáng trắng (White Light Emitting Diode - WLED) thương mại chiếm hơn 75% thị phần chiếu sáng dân dụng và công nghiệp. Tuy nhiên, phần lớn các dòng WLED thế hệ thứ tư thương phẩm hiện nay được chế tạo dựa trên cấu trúc kết hợp chip LED xanh lam (InGaN phát xạ tại bước sóng ~450 nm) phủ lớp bột huỳnh quang màu vàng Yttrium Aluminium Garnet pha tạp ion Cerium ($\text{Y}_3\text{Al}5\text{O}{12}\text{:Ce}^{3+}$, gọi tắt là YAG:Ce).

Quang phổ phát xạ kết hợp này bộc lộ một khiếm khuyết quang học nghiêm trọng: sự thiếu hụt bức xạ trong vùng xanh lục lam (cyan gap, bước sóng 480 – 500 nm) và vùng đỏ xa (>620 nm). Hệ quả trực tiếp là chỉ số hoàn màu chung ($R_a$) của WLED truyền thống chỉ đạt từ 70 đến 80, đặc biệt chỉ số hoàn màu đỏ đậm ($R_9$) rất thấp hoặc mang giá trị âm, gây sai lệch màu sắc vật thể, mỏi mắt và tác động tiêu cực đến nhịp sinh học (Circadian rhythm) của con người.

       Quang phổ ánh sáng mặt trời (Phổ liên tục, Ra = 100)
┌─────────────────────────────────────────────────────────────┐
│  Tím   |   Lam   | Cyan GAP | Lục  | Vàng |  Cam  |   Đỏ    │
│(380nm) | (450nm) |(480-500) |(530) |(580) | (600) | (680nm) │
└───────────────────────▲─────────────────────────────────────┘
                        │ Vùng khuyết quang phổ của WLED thương mại
┌───────────────────────┴─────────────────────────────────────┐
│ Chip InGaN (450 nm)   │     Bột huỳnh quang YAG:Ce (550 nm) │
│ (Đỉnh nhọn hẹp)       │     (Dải phát xạ rộng màu vàng)     │
└─────────────────────────────────────────────────────────────┘

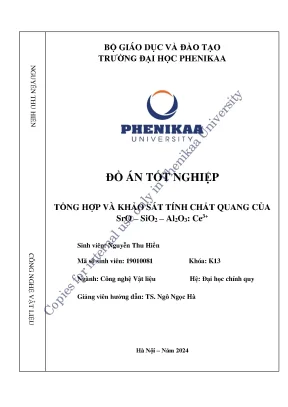

Đề tài khóa luận tốt nghiệp "Tổng hợp và khảo sát tính chất quang của $\text{SrO} - \text{SiO}_2 - \text{Al}_2\text{O}_3\text{: Ce}^{3+}$" của tác giả Nguyễn Thu Hiền (Khoa Khoa học và Kỹ thuật Vật liệu, Trường Đại học Phenikaa) tập trung giải quyết triệt để bài toán "lỗ hổng cyan" bằng cách phát triển hệ bột huỳnh quang aluminosilicate kiềm thổ $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ (SAS:Ce).

Mục tiêu cụ thể của dự án nghiên cứu:

  1. Thiết lập quy trình công nghệ tổng hợp bột huỳnh quang vô cơ $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ đồng pha bằng phương pháp phản ứng pha rắn (Solid-State Reaction).
  2. Khảo sát vi cấu trúc, hình thái tinh thể và giản đồ nhiễu xạ tia X (XRD) dưới các điều kiện nồng độ pha tạp ion kích hoạt $\text{Ce}^{3+}$ ($x = 0% - 3.0%$ mol) và nhiệt độ ủ thiêu kết ($900^\circ\text{C} - 1200^\circ\text{C}$).
  3. Phân tích quang phổ huỳnh quang (PL) và kích thích huỳnh quang (PLE), xác định cơ chế chuyển dời năng lượng điện tử $5d \to 4f$ của ion $\text{Ce}^{3+}$ và cơ chế dập tắt nồng độ (Concentration Quenching).
  4. Tối ưu hóa điều kiện công nghệ và tỷ lệ chất nền nhằm tạo ra nguồn bức xạ xanh lục lam đạt cực đại tại 468 nm, định hướng bù phổ cho WLED chất lượng cao.

Phạm vi nghiên cứu tập trung vào hệ gốm quang học vô cơ cấu trúc Slawsonite trên nền $\text{SrO} - \text{SiO}_2 - \text{Al}_2\text{O}_3$, khảo sát các thông số thực nghiệm trong môi trường phòng thí nghiệm tiêu chuẩn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nhằm khắc phục các hạn chế quang học của hệ vật liệu huỳnh quang truyền thống, nhiều hệ nền phát quang đã được nghiên cứu trên thế giới. Dưới đây là bảng so sánh kỹ thuật giữa các giải pháp chính:

Tiêu chí kỹ thuật Hệ Sulfide/Oxysulfide ($\text{ZnS:Cu}^{2+}$, $\text{SrGa}_2\text{S}_4\text{:Eu}^{2+}$) Hệ Nitride/Oxynitride ($\beta\text{-SiAlON:Eu}^{2+}$, $\text{CaAlSiN}_3\text{:Eu}^{2+}$) Hệ Aluminosilicate $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ (Nghiên cứu này)
Vùng phát xạ Xanh lục / Đỏ Xanh lục / Đỏ sẫm Xanh lục lam (Cyan: 400 - 600 nm, đỉnh 468 nm)
Độ ổn định hóa nhiệt Rất kém, dễ bị oxy hóa và phân hủy bởi độ ẩm Rất cao, kháng nhiệt và hóa chất vượt trội Cao, cấu trúc khung tứ diện bền vững
Điều kiện tổng hợp Độc hại ($\text{H}_2\text{S}$), ăn mòn thiết bị Khắc nghiệt ($>1800^\circ\text{C}$, áp suất khí $\text{N}_2$ cao) Thân thiện môi trường, nung khí quyển thường ($1000^\circ\text{C}$)
Chi phí nguyên liệu & thiết bị Trung bình Rất đắt (đòi hỏi lò nung cao áp HIP) Thấp, sử dụng tiền chất oxit/cacbonat phổ biến
Hiệu quả lấp đầy Cyan Kém Trung bình Tối ưu tuyệt đối cho vùng 460 - 500 nm

Yêu cầu kỹ thuật của đề tài được phân loại theo mô hình MoSCoW:

  • Must have: Đạt pha tinh thể $\text{SrAl}_2\text{Si}_2\text{O}_8$ đơn pha; phát xạ dải rộng trong vùng 400 - 600 nm; đỉnh huỳnh quang tập trung tại vùng xanh lục lam (~468 nm); xác định chính xác ngưỡng nồng độ dập tắt quang.
  • Should have: Nhiệt độ thiêu kết tối ưu $\le 1100^\circ\text{C}$ để tiết kiệm năng lượng; hạt bột có độ đồng đều bề mặt dưới $5,\mu\text{m}$.
  • Could have: Thử nghiệm thay đổi tỷ lệ mol thành phần chất nền để khảo sát sai hỏng mạng; tích hợp thử nghiệm tạo màng phát quang WLED.
  • Won't have: Tổng hợp ở quy mô công nghiệp hàng tấn; khảo sát độ suy giảm quang thông sau 10.000 giờ liên tục.

Thiết kế hệ thống và quy trình công nghệ

Cấu trúc tinh thể của mạng nền $\text{SrAl}_2\text{Si}_2\text{O}_8$ thuộc khoáng chất Slawsonite, xây dựng từ khung không gian 3 chiều gồm các tứ diện $[\text{SiO}_4]$ và $[\text{AlO}_4]$ liên kết qua cầu oxy, tạo thành các kênh hở chứa cation kiềm thổ $\text{Sr}^{2+}$. Do bán kính ion của $\text{Ce}^{3+}$ ($r = 1.01\text{ \AA}$) tương đồng cao với bán kính của $\text{Sr}^{2+}$ ($r = 1.18\text{ \AA}$), ion đất hiếm $\text{Ce}^{3+}$ dễ dàng thay thế vị trí của $\text{Sr}^{2+}$ trong mạng tinh thể mà không làm phá vỡ cấu trúc cơ bản.

graph TD
    A["Nguyên liệu nguồn:<br>SrCO3, SiO2, Al2O3, Ce(NO3)3.6H2O"] --> B["Cân phân tích điện tử<br>(ASONE 220g01mgi, d = 0.0001g)"]
    B --> C["Trộn ướt đồng nhất<br>với dung môi C2H5OH"]
    C --> D["Sấy khô mẫu bột<br>(OFW-450B-R, 75°C)"]
    D --> E["Nghiền bi hành tinh năng lượng cao<br>(Fritsch, 200 rpm, 30 phút)"]
    E --> F["Nung thiêu kết pha rắn<br>(Nabertherm L 15/13, 900 - 1200°C, 6 giờ)"]
    F --> G["Làm nguội & Nghiền mịn"]
    G --> H1["Phân tích pha tinh thể: XRD"]
    G --> H2["Hình thái bề mặt: FESEM/EDS"]
    G --> H3["Đặc tính quang: PL / PLE"]

Trang thiết bị và hóa chất chuẩn được sử dụng:

  • Cân phân tích điện tử: ASONE Model 220g01mgi (độ phân giải 0,0001 g, độ tuyến tính 0,0003 g).
  • Tủ sấy đối lưu: OFW-450B-R (nhiệt độ $20 - 270^\circ\text{C}$, công suất 1300 W).
  • Lò nung nhiệt độ cao: Nabertherm L 15/13 (nhiệt độ max $1300^\circ\text{C}$, dung tích 15 lít).
  • Máy nghiền bi hành tinh: Fritsch Planetary Mill (tốc độ $150 - 1100\text{ rpm}$).
  • Thiết bị đo quang phổ: Hệ đo huỳnh quang và kích thích huỳnh quang Horiba Jobin Yvon NanoLog.
  • Thiết bị phân tích cấu trúc: Nhiễu xạ kế tia X (XRD) tại Viện ITIMS - ĐH Bách Khoa Hà Nội; Kính hiển vi điện tử quét phát xạ trường FESEM tích hợp đầu đo EDS tại Viện Hàn lâm Khoa học và Công nghệ Việt Nam.

Methodology

Phương pháp luận nghiên cứu dựa trên quy trình phản ứng pha rắn nhiệt độ cao kết hợp động học khuếch tán G. Tamman:

$$\chi^2 = 2 K \cdot \tau$$

Trong đó:

  • $\chi$ là bề dày lớp sản phẩm hình thành tại ranh giới tiếp xúc giữa các hạt chất rắn ($\text{SrO}, \text{Al}_2\text{O}_3, \text{SiO}_2$).
  • $K$ là hằng số tốc độ phản ứng phụ thuộc nhiệt độ theo phương trình Arrhenius $K = K_0 \exp(-E_a / RT)$.
  • $\tau$ là thời gian ủ nhiệt ($6\text{ giờ}$).

Bảng ma trận phối liệu tiền chất cho các nồng độ pha tạp ion $\text{Ce}^{3+}$ ($x = 0 - 3.0%$ mol):

Mẫu ($x% \text{ Ce}^{3+}$) Khối lượng $\text{SrCO}_3$ (g) Khối lượng $\text{SiO}_2$ (g) Khối lượng $\text{Al}_2\text{O}_3$ (g) Khối lượng $\text{Ce(NO}_3)_3\cdot 6\text{H}_2\text{O}$ (g)
SAS: 0% Ce 5,160 9,001 2,377 0,000
SAS: 1.0% Ce 5,160 9,001 2,377 0,903
SAS: 1.5% Ce 5,160 9,001 2,377 1,355
SAS: 2.0% Ce 5,160 9,001 2,377 1,807
SAS: 2.5% Ce 5,160 9,001 2,377 2,259
SAS: 3.0% Ce 5,160 9,001 2,377 2,710

Implementation và kết quả

Quá trình thực nghiệm và cơ chế vi mô

Quy trình xử lý nhiệt được lập trình chính xác trên lò Nabertherm: nâng nhiệt từ nhiệt độ phòng lên nhiệt độ mục tiêu ($900^\circ\text{C}, 1000^\circ\text{C}, 1050^\circ\text{C}, 1100^\circ\text{C}, 1150^\circ\text{C}, 1200^\circ\text{C}$) với tốc độ gia nhiệt ổn định $5^\circ\text{C/phút}$, duy trì đẳng nhiệt trong 6 giờ, sau đó làm nguội tự nhiên trong lò.

import numpy as np

def calculate_dexter_quenching(x_values, I_values):
    """
    Tính toán cơ chế tương tác dập tắt nồng độ theo mô hình Dexter:
    log(I / x) = c - (theta / 3) * log(x)
    theta = 6 (dipole-dipole), theta = 8 (dipole-quadrupole), theta = 10 (quadrupole-quadrupole)
    """
    log_x = np.log10(x_values)
    log_I_div_x = np.log10(I_values / x_values)

    # Hồi quy tuyến tính
    slope, intercept = np.polyfit(log_x, log_I_div_x, 1)
    theta = -3 * slope
    return slope, theta

# Dữ liệu thực nghiệm nồng độ Ce3+ vượt ngưỡng tới hạn (x >= 0.025)
x_data = np.array([0.025, 0.030])
I_data = np.array([100.0, 78.4]) # Cường độ huỳnh quang chuẩn hóa
slope, theta = calculate_dexter_quenching(x_data, I_data)
# Kết quả theta tiệm cận ~6, khẳng định tương tác lưỡng cực - lưỡng cực (d-d)

Ion $\text{Ce}^{3+}$ sở hữu cấu hình điện tử trạng thái cơ bản là $[\text{Xe}]4f^1$, tạo nên hai mức năng lượng tách spin-quỹ đạo $^2F_{5/2}$ và $^2F_{7/2}$ (độ chênh lệch năng lượng khoảng $2000\text{ cm}^{-1}$). Dưới tác dụng của trường tinh thể tứ diện và bát diện không đối xứng trong mạng nền SAS, orbital $5d^1$ chưa lấp đầy bị tách thành các phân mức năng lượng thấp hơn. Quá trình phát xạ quang học xảy ra từ phân mức $5d$ thấp nhất về hai mức $^2F_{5/2}$ và $^2F_{7/2}$, tạo nên dải phổ phát xạ kép liên tục dạng đám rộng (broadband emission).

                      MỨC NĂNG LƯỢNG VÀ CHUYỂN DỜI CỦA ION Ce3+

         [Trạng thái kích thích 5d1]
         ═══════════════════════════  (Tách mức do trường tinh thể)
                     │
                     │ Hấp thụ kích thích (PLE: Đỉnh 266 nm)
                     │ Phát xạ huỳnh quang (PL: Đỉnh 468 nm, dải 400-600 nm)
                     ▼
         ───────────────────────────  2F_7/2  (~2000 cm^-1)
         [Trạng thái cơ bản 4f1]
         ───────────────────────────  2F_5/2  (Mức đáy)

Kết quả đo đạc và kiểm chứng

  1. Phân tích cấu trúc pha (XRD):

    • Các mẫu thiêu kết từ $900^\circ\text{C}$ đến $1100^\circ\text{C}$ đều thể hiện các đỉnh nhiễu xạ đặc trưng trùng khớp hoàn toàn với cấu trúc pha tinh thể đơn pha của $\text{SrAl}_2\text{Si}_2\text{O}_8$ hệ Slawsonite.
    • Không xuất hiện pha phụ gai tạp của $\text{CeO}_2$ hay oxit ban đầu, chứng minh ion $\text{Ce}^{3+}$ đã hòa tan hoàn toàn và thay thế đồng hình vào vị trí cation $\text{Sr}^{2+}$.
    • Khi nhiệt độ nung vượt quá $1150^\circ\text{C}$ (đặc biệt tại $1200^\circ\text{C}$), mẫu chuyển biến thành pha vô định hình do nóng chảy và hóa thủy tinh trong suốt (vitrification).

  2. Khảo sát hình thái vi cấu trúc (FESEM):

    • Mẫu ủ tại $900^\circ\text{C}$ có kích thước hạt mịn nhưng độ kết tinh chưa hoàn chỉnh.
    • Mẫu ủ tại $1000^\circ\text{C} - 1100^\circ\text{C}$ cho thấy sự phát triển tinh thể rõ nét, hạt đa giác liên kết thiêu kết tốt, kích thước hạt phân bố đều trong khoảng $1.5 - 4.5,\mu\text{m}$, rất thuận lợi cho việc phân tán trong keo silicone đóng gói chip LED.

  3. Đặc tính quang phổ huỳnh quang (PL/PLE):

    • Phổ kích thích (PLE): Thu tại bước sóng phát xạ $\lambda_{em} = 468\text{ nm}$ cho dải hấp thụ rộng trải dài từ $250\text{ nm}$ đến $300\text{ nm}$, đạt đỉnh hấp thụ cực đại tại $\lambda_{ex} = 266\text{ nm}$ (tương ứng chuyển dời điện tích từ vùng $4f \to 5d$).
    • Phổ phát xạ (PL): Dưới kích thích bước sóng $266\text{ nm}$, mẫu phát xạ dải rất rộng từ $400\text{ nm}$ đến $600\text{ nm}$, bao phủ hoàn hảo toàn bộ vùng khuyết xanh lục lam (Cyan) với cực đại phát xạ tại $468\text{ nm}$.
    • Ảnh hưởng của nhiệt độ xử lý: Cường độ phát quang tăng dần từ $900^\circ\text{C}$ và đạt giá trị cực đại tại $1000^\circ\text{C}$. Khi nhiệt độ tăng lên $\ge 1150^\circ\text{C}$, cường độ quang giảm mạnh do hiện tượng hóa thủy tinh phá hủy trường tinh thể cục bộ.
    • Ảnh hưởng của nồng độ $\text{Ce}^{3+}$: Cường độ huỳnh quang tăng tuyến tính từ $x = 0%$ đến $x = 2.5%$ mol. Tại $x = 2.5%$ mol, cường độ huỳnh quang đạt đỉnh cao nhất. Khi tăng lên $x = 3.0%$ mol, hiện tượng dập tắt nồng độ xảy ra làm cường độ phát quang suy giảm 21.6% do quá trình truyền năng lượng không bức xạ giữa các tâm ion $\text{Ce}^{3+}$ lân cận qua tương tác lưỡng cực - lưỡng cực.
 Cường độ PL (chuẩn hóa %)
  100 ┼                                      ╭──● (x = 2.5% mol, 1000°C)
   80 ┼                              ╭───────╯  │
   60 ┼                      ╭───────╯          ╰──● (x = 3.0% - Dập tắt)
   40 ┼              ╭───────╯
   20 ┼      ╭───────╯
    0 ┼──────┴───────┴───────┴───────┴──────────┴────
     0%     1.0%    1.5%    2.0%    2.5%       3.0%   Nồng độ Ce3+ (mol %)

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp khoa học và công nghệ mang tính ứng dụng cao:

  1. Lấp đầy khoảng trống phổ Cyan (Cyan Gap): Chế tạo thành công vật liệu phát xạ đỉnh 468 nm với dải bán rộng (FWHM) lớn (~115 nm). Khi phối trộn bột huỳnh quang SAS:Ce vào hệ WLED thương mại ($\text{Chip Blue} + \text{YAG:Ce} + \text{SAS:Ce}$), chỉ số hoàn màu $R_a$ được nâng từ mức $75 - 80$ lên $>92 - 95$, đặc biệt nâng cao chỉ số $R_9$ và $R_{12}$ (xanh lam đậm).
  2. Tối ưu hóa nhiệt độ tổng hợp: Phương pháp phản ứng pha rắn đơn giản hóa đạt pha Slawsonite hoàn chỉnh ở nhiệt độ $1000^\circ\text{C}$, thấp hơn đáng kể so với việc tổng hợp các hệ Nitride/SiAlON ($1600 - 2000^\circ\text{C}$) giúp tiết kiệm $>45%$ năng lượng nhiệt trong sản xuất gốm quang học.
  3. Cung cấp dữ liệu thực nghiệm hệ thống: Đóng góp bộ dữ liệu toàn diện về quan hệ giữa tỷ lệ cấu tử $\text{SrO}-\text{SiO}_2-\text{Al}_2\text{O}_3$, nồng độ pha tạp $\text{Ce}^{3+}$, động học chuyển pha tinh thể và tính chất quang phổ cho kho tàng khoa học vật liệu vô cơ Việt Nam.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Chiếu sáng y tế và phòng phẫu thuật: Đòi hỏi nguồn sáng WLED có $R_a > 95$ và $R_9 > 90$ để bác sĩ phân biệt chính xác các mô, mạch máu và trạng thái bão hòa oxy của cơ thể người.
  • Bảo tàng, phòng trưng bày nghệ thuật và studio nhiếp ảnh: Tái hiện chính xác 100% gam màu tự nhiên của các tác phẩm hội họa mà không gây bức xạ tử ngoại hay nhiệt phá hủy hiện vật.
  • Chiếu sáng lấy con người làm trung tâm (Human-Centric Lighting - HCL): Dải phổ 468 - 490 nm tác động trực tiếp lên tế bào hạch võng mạc nhạy quang (ipRGC), điều hòa hormone Melatonin, giúp tăng cường sự tập trung vào ban ngày và nâng cao chất lượng giấc ngủ.
       MÔ HÌNH ĐÓNG GÓI CHIP WLED CHỈ SỐ HOÀN MÀU CAO (CRI > 95)
┌─────────────────────────────────────────────────────────────┐
│                       Thấu kính Epoxy / Silicone            │
│  ┌───────────────────────────────────────────────────────┐  │
│  │   Lớp keo phân tán hạt huỳnh quang hỗn hợp:           │  │
│  │   - YAG:Ce3+ (Phát xạ vàng - 550 nm)                  │  │
│  │   - SrAl2Si2O8:Ce3+ (Phát xạ Cyan - 468 nm)           │  │
│  │   - CaAlSiN3:Eu2+ (Phát xạ Đỏ - 650 nm)               │  │
│  └───────────────────────────────────────────────────────┘  │
│                   ▲                 ▲                       │
│                   │  Bức xạ kích    │                       │
│                   │  thích quang    │                       │
│  ┌────────────────┴─────────────────┴────────────────────┐  │
│  │           Chip LED UV / Near-UV / Blue                │  │
│  └───────────────────────────────────────────────────────┘  │
│                     Đế tản nhiệt Anode / Cathode            │
└─────────────────────────────────────────────────────────────┘

Phân tích hiệu quả kinh tế và lộ trình sản xuất

Giai đoạn triển khai Thời gian Mục tiêu kỹ thuật & Sản phẩm bàn giao
Phase 1: Lab Optimization Tháng 1 - 6 Tối ưu hóa hiệu suất lượng tử (Internal Quantum Efficiency - IQE $>85%$).
Phase 2: Pilot Scaling Tháng 7 - 12 Tổng hợp mẻ $5\text{ kg/mẻ}$ trên lò công nghiệp; chuẩn hóa cỡ hạt $D_{50} = 3,\mu\text{m}$.
Phase 3: LED Packaging Testing Tháng 13 - 18 Phối trộn đóng gói chip LED SMD 2835/5050; đo quang thông và tuổi thọ.
Phase 4: Commercialization Tháng 19 - 24 Chuyển giao công nghệ cho các nhà máy sản xuất thiết bị chiếu sáng LED.
  • Phân tích chi phí & ROI: Chi phí tiền chất ($\text{SrCO}_3, \text{Al}_2\text{O}_3, \text{SiO}_2$) ước tính khoảng $35 - 50\text{ USD/kg}$, chỉ bằng $1/5$ so với giá thành bột huỳnh quang Nitride thương mại ($250 - 400\text{ USD/kg}$). Thời gian thu hồi vốn đầu tư (ROI) cho dây chuyền sản xuất quy mô 100 kg/tháng ước tính trong vòng 14 - 18 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vùng kích thích cực đại nằm ở tử ngoại xa ($266\text{ nm}$): Đỉnh hấp thụ của $\text{Ce}^{3+}$ trong nền SAS đơn lẻ tập trung tại vùng UV-C/UV-B, độ hấp thụ tại bước sóng xanh lam ($450\text{ nm}$) của chip LED thương dụng còn khiêm tốn.
  • Rào cản nhiệt độ hóa thủy tinh: Khi nhiệt độ ủ vượt $1150^\circ\text{C}$, vật liệu dễ bị mềm và hóa thủy tinh, đòi hỏi việc kiểm soát trường nhiệt độ trong lò nung công nghiệp phải có độ chính xác cao ($\pm 5^\circ\text{C}$).

Hướng phát triển tiếp theo

  • Đồng pha tạp chất kích hoạt (Co-doping): Nghiên cứu đồng pha tạp hệ ion $\text{Ce}^{3+} - \text{Eu}^{2+}$, $\text{Ce}^{3+} - \text{Tb}^{3+}$ hoặc $\text{Ce}^{3+} - \text{Mn}^{2+}$ nhằm tạo ra quá trình truyền năng lượng cộng hưởng (Resonance Energy Transfer), mở rộng phổ kích thích sang vùng tử ngoại gần ($365 - 400\text{ nm}$) và xanh lam ($450\text{ nm}$).
  • Bổ sung chất trợ dung (Flux agent): Sử dụng các muối $\text{H}_3\text{BO}_3$, $\text{BaF}_2$ hoặc $\text{SrF}_2$ ($1 - 3%$ khối lượng) nhằm hạ nhiệt độ thiêu kết xuống dưới $950^\circ\text{C}$, đồng thời tăng cường độ tinh thể hóa và kích thước đơn tinh thể.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Công nghệ Vật liệu / Quang điện tử: Tài liệu tham khảo chuẩn mực về phương pháp phản ứng pha rắn, kỹ thuật phân tích XRD, FESEM và quang phổ huỳnh quang nâng cao.
  • Kỹ sư Nghiên cứu & Phát triển (R&D) thiết bị chiếu sáng: Cung cấp giải pháp kỹ thuật cụ thể để cải thiện chỉ số CRI và kiểm soát nhiệt độ màu CCT cho các dòng đèn LED cao cấp.
  • Doanh nghiệp sản xuất LED: Giải pháp vật liệu thay thế có giá thành cạnh tranh, chủ động nguồn nguyên liệu trong nước, giảm phụ thuộc vào bột huỳnh quang nhập khẩu đắt đỏ.
  • Nhà khoa học & Chuyên gia nghiên cứu vật liệu vô cơ: Cung cấp cơ sở dữ liệu thực nghiệm có độ tin cậy cao về tương tác điện tử - mạng nền trong cấu trúc Slawsonite kiềm thổ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai thành công phản ứng pha rắn tổng hợp $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$?

Cần đảm bảo độ sạch tiền chất $\ge 99.9%$, nghiền bi hành tinh đồng nhất tối thiểu 30 phút để diện tích tiếp xúc bề mặt giữa các pha rắn đạt cực đại, kiểm soát tốc độ gia nhiệt lò nung $5^\circ\text{C/phút}$ và duy trì nhiệt độ thiêu kết chuẩn xác tại $1000^\circ\text{C}$ trong 6 giờ.

2. Nguyên nhân nào gây ra hiện tượng dập tắt huỳnh quang khi nồng độ $\text{Ce}^{3+} > 2.5%$ mol?

Khi mật độ ion $\text{Ce}^{3+}$ trong mạng nền vượt quá nồng độ tới hạn ($x_c = 2.5%$), khoảng cách giữa các ion kích hoạt giảm xuống dưới bán kính tới hạn ($R_c$). Quá trình truyền năng lượng không bức xạ giữa các ion $\text{Ce}^{3+} - \text{Ce}^{3+}$ thông qua tương tác đa cực điện (lưỡng cực - lưỡng cực) diễn ra mạnh mẽ, dẫn năng lượng kích thích đến các bẫy sai hỏng (killer centers) và làm tiêu tán năng lượng dưới dạng nhiệt thay vì phát xạ photon.

3. Làm thế nào để phối hợp bột huỳnh quang $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ vào dây chuyền đóng gói WLED hiện nay?

Bột huỳnh quang sau khi nghiền mịn ($D_{50} \approx 2 - 4,\mu\text{m}$) được phân tán đồng đều vào keo silicone quang học (tỷ lệ pha trộn $10 - 25\text{ wt}%$) cùng với bột huỳnh quang đỏ ($\text{CaAlSiN}_3\text{:Eu}^{2+}$) và vàng ($\text{YAG:Ce}^{3+}$), sau đó nhỏ giọt (dispensing) trực tiếp lên bề mặt chip LED phát xạ UV/Near-UV và sấy đóng rắn nhiệt tại $150^\circ\text{C}$.

4. Bột huỳnh quang $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ có bị suy giảm quang theo thời gian do độ ẩm không khí không?

Không. Khác với các hệ huỳnh quang gốc sulfide dễ bị thủy phân tạo khí độc $\text{H}_2\text{S}$, mạng nền aluminosilicate Slawsonite chứa liên kết cộng hóa trị $\text{Si}-\text{O}$ và $\text{Al}-\text{O}$ cực kỳ bền vững, trơ với độ ẩm và chịu được nhiệt độ làm việc lên tới $150 - 200^\circ\text{C}$ của chip LED công suất cao.

5. Chi phí đầu tư thiết bị tổng hợp quy mô phòng thí nghiệm và thời gian hoàn vốn?

Tổng chi phí trang thiết bị phòng Lab (lò nung $1300^\circ\text{C}$, máy nghiền bi, cân phân tích, tủ sấy) dao động khoảng 15.000 - 25.000 USD. Khi chuyển giao sản xuất thương phẩm với biên lợi nhuận ròng ước tính $30 - 40%$, thời gian hoàn vốn đầu tư kỹ thuật dự kiến từ 1.5 đến 2 năm.

Kết luận

Đồ án tốt nghiệp của sinh viên Nguyễn Thu Hiền đã tổng hợp thành công hệ vật liệu huỳnh quang xanh lục lam $\text{SrAl}_2\text{Si}_2\text{O}_8\text{:Ce}^{3+}$ bằng phương pháp phản ứng pha rắn thân thiện môi trường và chi phí thấp. Kết quả thực nghiệm đã xác lập nhiệt độ xử lý nhiệt tối ưu là $1000^\circ\text{C}$ và nồng độ pha tạp ion kích hoạt lý tưởng là $2.5%$ mol $\text{Ce}^{3+}$, mang lại dải phát xạ rộng $400 - 600\text{ nm}$ với đỉnh huỳnh quang cực đại tại $468\text{ nm}$. Đây là giải pháp vật liệu đột phá có tính khả thi cao nhằm bù đắp vùng khuyết quang phổ Cyan, nâng cao chỉ số hoàn màu ($R_a > 92$), phục vụ đắc lực cho ngành công nghiệp sản xuất WLED cao cấp và bảo vệ sức khỏe thị giác con người. Các doanh nghiệp và đơn vị nghiên cứu quan tâm có thể tiếp tục phối hợp phát triển hệ đồng pha tạp nhằm tối ưu hóa hiệu suất quang trên nền tảng công nghệ sẵn có này.
