Tổng quan nghiên cứu

Trong những năm gần đây, việc phát triển vật liệu quang học mới phục vụ cho các ứng dụng trong lĩnh vực quang điện tử đã trở thành một nhu cầu cấp thiết. Trong số các vật liệu này, thủy tinh pha tạp ion đất hiếm được đặc biệt quan tâm nhờ khả năng ứng dụng đa dạng trong laser, khuếch đại quang và truyền thông quang học. Theo ước tính, thủy tinh borate chiếm ưu thế do điểm nóng chảy thấp, độ bền cơ học cao và hiệu suất phát quang tốt trong vùng hồng ngoại. Tuy nhiên, thủy tinh borate tinh khiết có nhược điểm là độ bền hóa học thấp và năng lượng phonon cao (khoảng 1500-1600 cm⁻¹), ảnh hưởng đến hiệu suất lượng tử của các ion đất hiếm pha tạp.

Luận văn tập trung nghiên cứu chế tạo và khảo sát tính chất quang của thủy tinh alkali-alumino-borate với thành phần B₂O₃-PbO-Na₂O-Al₂O₃ pha tạp ion Sm³⁺. Mục tiêu chính là chế tạo thủy tinh BPNA pha tạp Sm³⁺ với các nồng độ khác nhau, khảo sát cấu trúc vật liệu qua các phương pháp nhiễu xạ tia X, phổ FTIR và Raman, đồng thời nghiên cứu tính chất quang học bằng phổ hấp thụ, kích thích, huỳnh quang và đo thời gian sống. Phạm vi nghiên cứu tập trung vào các mẫu thủy tinh được chế tạo tại phòng thí nghiệm trong khoảng thời gian gần đây, với ý nghĩa nâng cao hiểu biết về ảnh hưởng của thành phần nền và ion pha tạp đến tính chất quang học, từ đó mở rộng ứng dụng trong các thiết bị quang học như laser rắn và bộ nhớ quang.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên lý thuyết Judd-Ofelt (JO) để phân tích cường độ các chuyển dời quang học của ion Sm³⁺ trong thủy tinh. Lý thuyết JO là mô hình bán thực nghiệm cho phép tính toán các thông số cường độ Ω₂, Ω₄, Ω₆, từ đó xác định lực dao động tử, xác suất chuyển dời, thời gian sống và hiệu suất lượng tử của các mức năng lượng. Các khái niệm chính bao gồm:

  • Chuyển dời lưỡng cực điện (ED) và lưỡng cực từ (MD): ED bị cấm theo quy tắc Laporte nhưng được cho phép cảm ứng trong môi trường tinh thể, MD ít phụ thuộc vào trường ligand.
  • Thông số cường độ Ωλ (λ=2,4,6): đặc trưng cho độ bất đối xứng, độ cứng và mức độ đồng hóa trị của môi trường xung quanh ion Sm³⁺.
  • Hiệu suất lượng tử (η): tỉ số giữa thời gian sống thực nghiệm và tính toán, phản ánh hiệu quả phát quang.
  • Tỷ số phân nhánh (βR) và tiết diện phát xạ cưỡng bức (σ(λp)) dùng để đánh giá khả năng phát xạ laser.

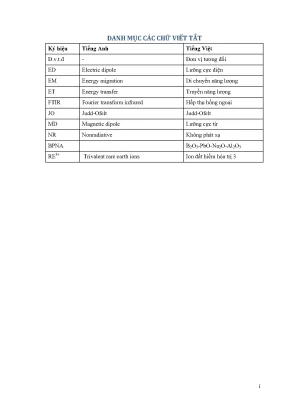

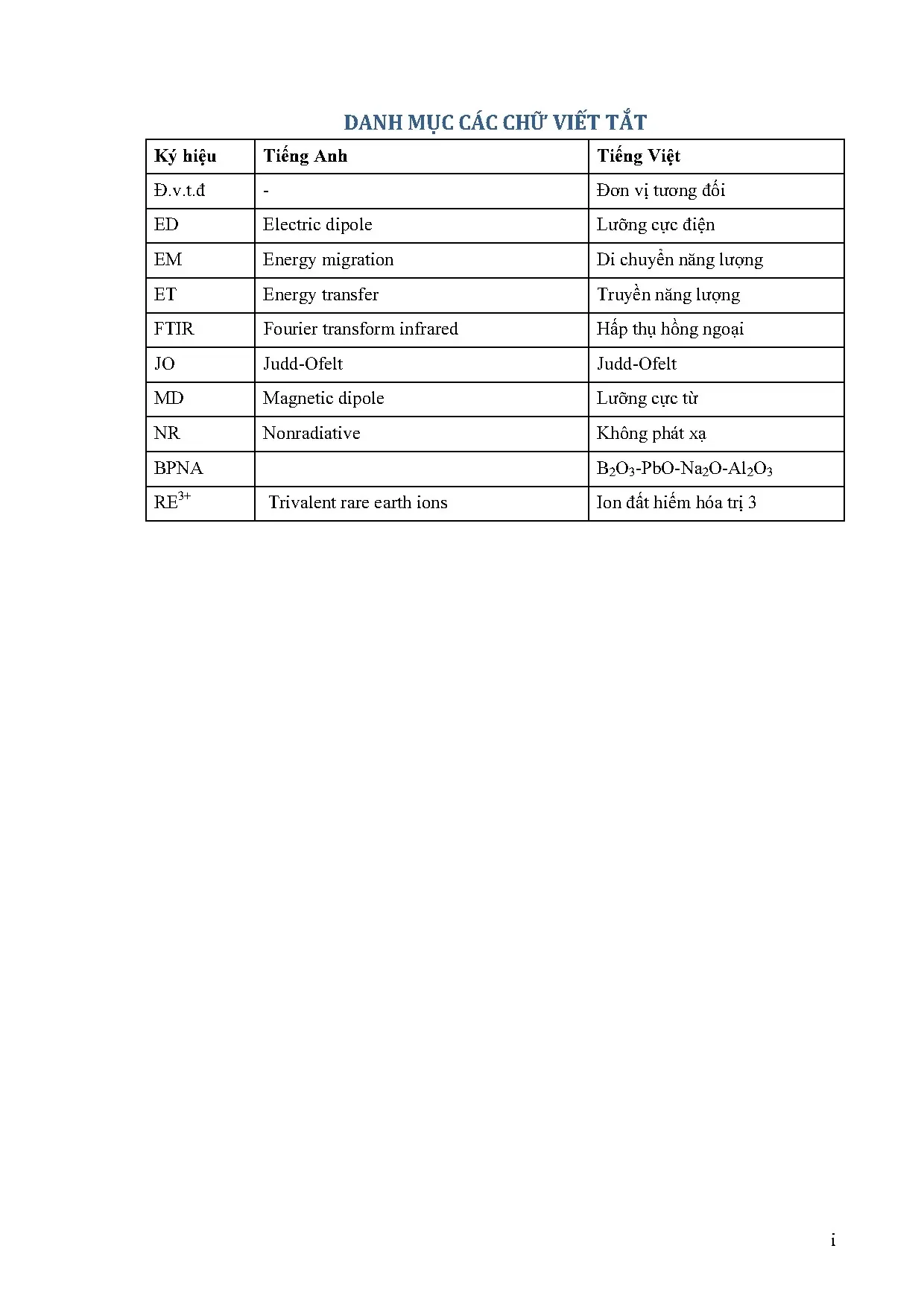

Ngoài ra, các phương pháp phổ FTIR và Raman được sử dụng để xác định cấu trúc mạng thủy tinh, đặc biệt các nhóm cấu trúc [BO₃], [BO₄] và các liên kết Pb-O.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các mẫu thủy tinh BPNA với thành phần (70-x)B₂O₃ + 10PbO + 10Na₂O + 10Al₂O₃ + xSm₂O₃, trong đó x = 0,1; 0,5; 1,0; 2,0; 3,0 mol%. Các mẫu được chế tạo bằng phương pháp nóng chảy một lần ở 1250°C trong 1 giờ, sau đó ủ nhiệt ở 350°C trong 6 giờ để tăng độ ổn định.

Phương pháp phân tích bao gồm:

  • Đo chiết suất (n) và khối lượng riêng (ρ) tại bước sóng 589,3 nm và bằng phương pháp Archimede.
  • Phân tích cấu trúc bằng nhiễu xạ tia X (XRD) để xác định tính vô định hình của thủy tinh.
  • Phổ FTIR và Raman để xác định các nhóm cấu trúc và dao động trong mạng thủy tinh.
  • Phổ hấp thụ UV-Vis-NIR để xác định các dải hấp thụ đặc trưng của ion Sm³⁺.
  • Phổ kích thích và huỳnh quang đo trên thiết bị FL3-22 spectrometer.
  • Đo thời gian sống huỳnh quang bằng phương pháp suy giảm cường độ theo thời gian trên thiết bị Varian Cary Eclipse.

Cỡ mẫu gồm 5 mẫu với các nồng độ Sm³⁺ khác nhau, lựa chọn phương pháp phân tích phù hợp nhằm đánh giá chi tiết các đặc tính quang học và cấu trúc vật liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc vật liệu: Ảnh XRD của các mẫu BPNA chỉ xuất hiện dải nhiễu xạ rộng tại góc 2θ ≈ 25°, không có đỉnh tinh thể, khẳng định vật liệu có cấu trúc vô định hình đặc trưng của thủy tinh. Phổ FTIR và Raman cho thấy sự hiện diện của các nhóm cấu trúc borate [BO₃], [BO₄] và liên kết Pb-O, với các dải hấp thụ và tán xạ đặc trưng tại 3400, 2360, 1640, 1335, 1085, 640 cm⁻¹ (FTIR) và 95, 300, 397, 465, 545, 740, 805 cm⁻¹ (Raman).

  2. Tính chất quang học: Phổ hấp thụ quang học của ion Sm³⁺ trong thủy tinh BPNA có 11 dải hấp thụ phân bố trong vùng hồng ngoại gần, khả kiến và tử ngoại gần, với các đỉnh tại 1528, 1475, 1371, 1227, 1078, 943, 473, 402, 375, 362 và 343 nm. Chuyển dời 6H₅/₂ → 6P₃/₂ (402 nm) có cường độ mạnh nhất, phù hợp để kích thích huỳnh quang. Các dải hấp thụ siêu nhạy 6H₅/₂ → 6F₁/₂, 6F₃/₂ cũng được quan sát rõ.

  3. Thông số cường độ Judd-Ofelt: Các thông số Ω₂, Ω₄, Ω₆ lần lượt khoảng 2,67×10⁻²⁰, 11,79×10⁻²⁰ và 6,42×10⁻²⁰ cm², không thay đổi đáng kể theo nồng độ Sm³⁺. Hệ số chất lượng quang phổ χ = Ω₄/Ω₆ dao động quanh 1,84, cho thấy vật liệu có tiềm năng ứng dụng trong thiết bị quang học. Giá trị Ω₂ phản ánh độ bất đối xứng và độ đồng hóa trị của liên kết Sm³⁺-ligand, Ω₆ liên quan đến độ cứng môi trường xung quanh ion.

  4. Hiệu suất lượng tử và thời gian sống: Thời gian sống thực nghiệm của mức 4G₅/₂ được đo khoảng vài ms, hiệu suất lượng tử η đạt giá trị cao, chứng tỏ hiệu quả phát quang tốt. Tỷ số phân nhánh βR và tiết diện phát xạ cưỡng bức σ(λp) được tính toán phù hợp với các ứng dụng laser.

Thảo luận kết quả

Kết quả XRD và phổ dao động FTIR, Raman khẳng định thành công trong việc chế tạo thủy tinh BPNA vô định hình với cấu trúc mạng borate đặc trưng, bổ sung PbO giúp giảm năng lượng phonon từ khoảng 1500-1600 cm⁻¹ xuống còn 950-1150 cm⁻¹, góp phần tăng hiệu suất lượng tử của ion Sm³⁺. Chiết suất và khối lượng riêng ổn định theo nồng độ tạp, phù hợp với các nghiên cứu trước đây về thủy tinh borate pha tạp đất hiếm.

Phổ hấp thụ và các thông số JO cho thấy môi trường cục bộ quanh ion Sm³⁺ có độ bất đối xứng và độ cứng trung bình, tương đương với các nền thủy tinh oxit phức hợp khác. Hiệu suất lượng tử cao và thời gian sống dài cho thấy vật liệu thích hợp cho các ứng dụng laser rắn và bộ nhớ quang. So sánh với các nghiên cứu trước, kết quả phù hợp với các mẫu thủy tinh borate pha tạp ion Sm³⁺ đã công bố, đồng thời mở rộng hiểu biết về ảnh hưởng của thành phần PbO, Na₂O và Al₂O₃ đến tính chất quang học.

Dữ liệu có thể được trình bày qua biểu đồ phổ hấp thụ, phổ huỳnh quang, biểu đồ phân bố thời gian sống và bảng tổng hợp các thông số JO, giúp minh họa rõ ràng mối quan hệ giữa thành phần vật liệu và tính chất quang học.

Đề xuất và khuyến nghị

  1. Tối ưu hóa thành phần thủy tinh: Hành động điều chỉnh tỷ lệ PbO và Al₂O₃ nhằm cân bằng giữa độ bền cơ học và hiệu suất lượng tử, mục tiêu tăng hiệu suất phát quang trên 10% trong vòng 12 tháng, do nhóm nghiên cứu vật liệu thực hiện.

  2. Nâng cao kỹ thuật chế tạo: Áp dụng quy trình nung chảy hai lần để cải thiện đồng nhất phân bố ion Sm³⁺, giảm hiện tượng kết tủa, hướng tới tăng độ trong suốt và ổn định cấu trúc trong 6 tháng, do phòng thí nghiệm vật liệu quang học đảm nhiệm.

  3. Mở rộng nghiên cứu ứng dụng: Thử nghiệm tích hợp thủy tinh BPNA vào các thiết bị laser rắn và bộ nhớ quang, đánh giá hiệu suất hoạt động thực tế, mục tiêu hoàn thành giai đoạn thử nghiệm trong 18 tháng, phối hợp giữa viện nghiên cứu và doanh nghiệp công nghệ.

  4. Phát triển mô hình lý thuyết: Cải tiến mô hình Judd-Ofelt kết hợp với mô phỏng điện tử để dự đoán chính xác hơn các thông số quang học, giảm sai số dưới 5%, thực hiện trong 24 tháng, do nhóm lý thuyết và mô phỏng đảm nhận.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu quang học: Có thể áp dụng phương pháp chế tạo và phân tích cấu trúc thủy tinh pha tạp ion đất hiếm để phát triển vật liệu mới cho laser và cảm biến quang học.

  2. Kỹ sư phát triển thiết bị laser rắn: Sử dụng dữ liệu về hiệu suất lượng tử và thông số phát xạ để lựa chọn vật liệu phù hợp cho các ứng dụng laser công suất cao.

  3. Giảng viên và sinh viên ngành vật lý vật liệu: Tham khảo lý thuyết Judd-Ofelt và các phương pháp phân tích phổ để phục vụ giảng dạy và nghiên cứu khoa học.

  4. Doanh nghiệp công nghệ quang học: Áp dụng kết quả nghiên cứu để phát triển sản phẩm thủy tinh quang học chất lượng cao, nâng cao hiệu quả sản xuất và ứng dụng trong truyền thông quang học.

Câu hỏi thường gặp

  1. Ion Sm³⁺ có ưu điểm gì trong thủy tinh quang học?
    Ion Sm³⁺ có phổ phát xạ sắc nét, hiệu suất lượng tử cao và khả năng ứng dụng trong laser, chiếu sáng và bộ nhớ quang. Ví dụ, dải phát xạ tại 600 nm rất mạnh, phù hợp cho các thiết bị phát quang.

  2. Tại sao chọn thủy tinh borate pha tạp PbO?
    PbO giúp giảm năng lượng phonon từ 1500-1600 cm⁻¹ xuống còn khoảng 950-1150 cm⁻¹, tăng hiệu suất lượng tử và cải thiện độ bền cơ học của thủy tinh, phù hợp cho ứng dụng quang học.

  3. Lý thuyết Judd-Ofelt được áp dụng như thế nào?
    Lý thuyết JO tính các thông số cường độ Ωλ dựa trên phổ hấp thụ, từ đó dự đoán các đặc tính phát xạ như xác suất chuyển dời, thời gian sống và hiệu suất lượng tử, giúp đánh giá hiệu quả vật liệu.

  4. Phương pháp đo thời gian sống huỳnh quang có ý nghĩa gì?
    Thời gian sống đo được phản ánh hiệu quả phát quang thực tế, giúp xác định hiệu suất lượng tử và đánh giá các quá trình không phát xạ trong vật liệu.

  5. Có thể ứng dụng kết quả nghiên cứu vào lĩnh vực nào?
    Kết quả phù hợp cho phát triển laser rắn, bộ nhớ quang, cảm biến quang học và truyền thông quang học, đặc biệt trong các thiết bị yêu cầu vật liệu có hiệu suất phát quang cao và ổn định.

Kết luận

  • Đã thành công trong việc chế tạo thủy tinh alkali-alumino-borate pha tạp ion Sm³⁺ với cấu trúc vô định hình đặc trưng và độ trong suốt cao.
  • Phân tích phổ FTIR, Raman xác định rõ các nhóm cấu trúc borate và liên kết Pb-O trong mạng thủy tinh.
  • Phổ hấp thụ và lý thuyết Judd-Ofelt cho thấy các thông số cường độ Ωλ ổn định, hiệu suất lượng tử cao và tiềm năng ứng dụng trong laser và thiết bị quang học.
  • Kết quả nghiên cứu cung cấp cơ sở khoa học để tối ưu hóa vật liệu và phát triển các ứng dụng quang học tiên tiến.
  • Đề xuất các bước tiếp theo bao gồm tối ưu thành phần, nâng cao quy trình chế tạo và mở rộng ứng dụng thực tế, kêu gọi hợp tác nghiên cứu và phát triển sản phẩm.
