Tổng quan nghiên cứu

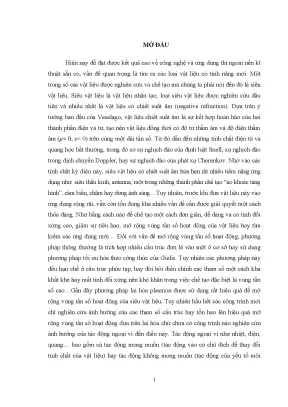

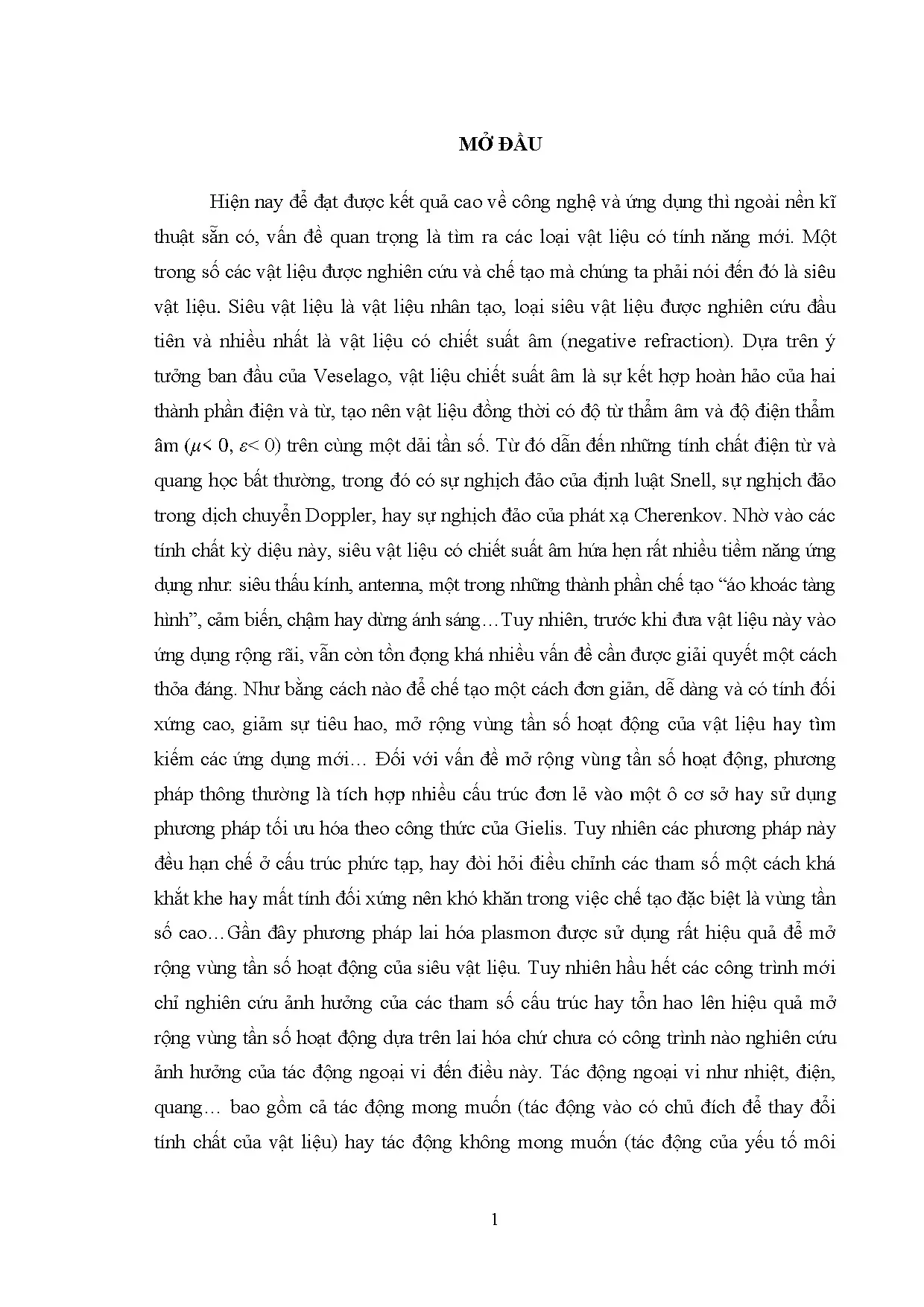

Siêu vật liệu là một lĩnh vực nghiên cứu tiên tiến trong khoa học vật liệu, đặc biệt là siêu vật liệu có chiết suất âm, được dự đoán lý thuyết từ năm 1968 và chế tạo thành công đầu tiên vào năm 2000. Những vật liệu này sở hữu các tính chất điện từ bất thường như chiết suất âm kép (độ điện thẩm âm và độ từ thẩm âm đồng thời), dẫn đến các hiện tượng nghịch đảo định luật Snell, dịch chuyển Doppler và phát xạ Cherenkov. Theo ước tính, siêu vật liệu có chiết suất âm mở ra nhiều ứng dụng đột phá như siêu thấu kính, ăng-ten, cảm biến, và công nghệ tàng hình.

Tuy nhiên, việc mở rộng vùng tần số hoạt động của siêu vật liệu vẫn là thách thức lớn do các phương pháp truyền thống như tích hợp nhiều cấu trúc đơn lẻ hoặc tối ưu hóa công thức phức tạp thường gây ra cấu trúc phức tạp, mất tính đối xứng và khó chế tạo, đặc biệt ở vùng tần số cao. Gần đây, phương pháp lai hóa plasmon được chứng minh hiệu quả trong việc mở rộng vùng tần số hoạt động, nhưng các nghiên cứu chủ yếu tập trung vào ảnh hưởng của tham số cấu trúc và tổn hao, chưa khai thác tác động ngoại vi như nhiệt độ.

Luận văn này nhằm nghiên cứu điều khiển hiệu quả mô hình lai hóa để mở rộng vùng từ thẩm âm và chiết suất âm của siêu vật liệu dựa trên tác động nhiệt, sử dụng cấu trúc cặp đĩa hai lớp và lưới đĩa hai lớp trong vùng hồng ngoại (0,9 – 1,8 THz). Phạm vi nghiên cứu tập trung vào vật liệu bán dẫn InSb làm thành phần chính, kết hợp mô phỏng CST và tính toán thuật toán truy hồi của Chen cùng mô hình mạch điện LC. Mục tiêu là phát triển giải pháp điều khiển vùng tần số hoạt động của siêu vật liệu một cách đơn giản, hiệu quả và có tính khả thi cao trong thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết siêu vật liệu chiết suất âm: Vật liệu có đồng thời độ điện thẩm âm (ε < 0) và độ từ thẩm âm (μ < 0) tạo ra chiết suất âm kép, với các tính chất điện từ bất thường như nghịch đảo định luật Snell và dịch chuyển Doppler.
  • Mô hình lai hóa plasmon bậc hai: Sự tương tác giữa hai lớp cấu trúc cặp đĩa hoặc lưới đĩa tạo ra sự tách mode cộng hưởng từ cơ bản thành hai mode mới, mở rộng vùng từ thẩm âm và chiết suất âm. Hiệu quả lai hóa phụ thuộc vào khoảng cách giữa hai lớp (d), chiều dày lớp điện môi (td) và nồng độ hạt tải trong vật liệu bán dẫn.
  • Mô hình mạch điện LC tương đương: Mô hình này mô tả tần số cộng hưởng từ và điện của cấu trúc siêu vật liệu, trong đó độ cảm ứng động lượng (kinetic inductance) phụ thuộc vào nồng độ hạt tải N, từ đó giải thích sự điều khiển tần số cộng hưởng và vùng tần số hoạt động bằng tác động nhiệt.
  • Thuật toán truy hồi của Chen: Phương pháp tính toán các tham số điện từ hiệu dụng (chiết suất, độ điện thẩm, độ từ thẩm) dựa trên các tham số tán xạ S11 và S21 thu được từ mô phỏng hoặc thực nghiệm, giúp xác định chính xác vùng có chiết suất âm và từ thẩm âm.

Phương pháp nghiên cứu

Luận văn sử dụng kết hợp giữa mô phỏng và tính toán lý thuyết:

  • Nguồn dữ liệu:

    • Mô phỏng CST Microwave Studio phiên bản 2019, sử dụng phương pháp miền tần số để thu thập các tham số phản xạ (S11), truyền qua (S21) và pha sóng điện từ.
    • Tính toán thuật toán truy hồi của Chen trên phần mềm MATLAB để xác định các tham số điện từ hiệu dụng.
    • Mô hình mạch điện LC để phân tích và dự đoán tần số cộng hưởng và hiệu quả lai hóa.

  • Phương pháp phân tích:

    • Mô phỏng cấu trúc cặp đĩa hai lớp (DPD) và lưới đĩa hai lớp (DND) với các tham số hình học cụ thể: hằng số mạng a = 62 µm, bán kính đĩa R = 25 µm (DPD) và 30 µm (DND), chiều dày lớp điện môi td = 10 µm, chiều dày lớp InSb tm = 2 µm, khoảng cách hai lớp d = 10 µm.
    • Thay đổi nhiệt độ từ 300 K đến 450 K để điều khiển nồng độ hạt tải trong InSb, từ đó quan sát sự thay đổi vùng từ thẩm âm và chiết suất âm.
    • Tối ưu hóa các tham số cấu trúc (d, td) và vật liệu đệm giữa hai lớp (không khí, TPX, Quart, Saphia) để đạt hiệu quả mở rộng vùng tần số tối ưu.
    • So sánh kết quả mô phỏng với tính toán mô hình mạch điện LC và thuật toán Chen để đánh giá độ chính xác và hiệu quả điều khiển.

  • Timeline nghiên cứu:

    • Giai đoạn 1: Mô phỏng và tính toán điều khiển vùng từ thẩm âm bằng cấu trúc cặp đĩa hai lớp.
    • Giai đoạn 2: Nghiên cứu điều khiển vùng chiết suất âm bằng cấu trúc lưới đĩa hai lớp.
    • Giai đoạn 3: Tối ưu tham số cấu trúc và vật liệu đệm, khảo sát điều khiển ở vùng tần số cao hơn (gần vùng khả kiến).
    • Giai đoạn 4: Tổng hợp kết quả, thảo luận và đề xuất ứng dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của nhiệt độ lên nồng độ hạt tải và tần số plasma của InSb:

    • Nồng độ hạt tải tăng từ khoảng 1.5×10^16 cm^-3 (300 K) lên khoảng 5×10^16 cm^-3 (450 K).
    • Tần số plasma tương ứng tăng từ khoảng 0,9 THz lên 1,5 THz, làm tăng tính kim loại của InSb ở nhiệt độ cao.

  2. Mở rộng vùng từ thẩm âm trong cấu trúc cặp đĩa hai lớp (DPD):

    • Ở 300 K, vùng từ thẩm âm hẹp, khoảng 7,8% trên tần số trung tâm 1,01 THz.
    • Khi tăng nhiệt độ lên 450 K, vùng này mở rộng đến 20,1% trên tần số trung tâm khoảng 1,3 THz, với hai đỉnh cộng hưởng tách biệt rõ ràng.
    • Hiệu quả lai hóa tăng do giảm độ cảm ứng động lượng Lmk khi nồng độ hạt tải tăng, làm tăng hệ số kết cặp k và mở rộng vùng cộng hưởng từ.

  3. Ảnh hưởng của tham số cấu trúc đến vùng từ thẩm âm:

    • Giảm khoảng cách hai lớp d từ 20 µm xuống 5 µm làm tăng tỉ lệ vùng từ thẩm âm từ 7,8% lên 17,5%.
    • Tăng chiều dày lớp điện môi td từ 8 µm lên 12 µm làm tăng vùng từ thẩm âm từ 13,9% lên 20,1%.
    • Sự thay đổi này phù hợp với mô hình lai hóa bậc hai và mô hình mạch điện LC.

  4. Điều khiển vùng chiết suất âm trong cấu trúc lưới đĩa hai lớp (DND):

    • Vùng chiết suất âm mở rộng đáng kể khi nhiệt độ tăng từ 300 K đến 450 K, với đỉnh truyền qua dịch chuyển từ 0,8 THz lên 1,1 THz và từ 1,1 THz lên 1,5 THz.
    • Sự chồng chập giữa vùng từ thẩm âm mở rộng và tần số plasma nhân tạo tăng cao tạo điều kiện cho chiết suất âm rộng hơn.
    • Vật liệu đệm Polymethylpentene (TPX) được xác định là phù hợp để thay thế không khí, giữ nguyên hiệu quả điều khiển bằng nhiệt.

Thảo luận kết quả

Sự mở rộng vùng từ thẩm âm và chiết suất âm khi tăng nhiệt độ được giải thích dựa trên sự tăng nồng độ hạt tải trong InSb, làm giảm độ cảm ứng động lượng và tăng hiệu quả lai hóa plasmon giữa các lớp cấu trúc. Kết quả mô phỏng và tính toán mô hình mạch điện LC, thuật toán Chen cho thấy sự đồng thuận cao, khẳng định tính chính xác của phương pháp nghiên cứu.

So với các nghiên cứu trước đây chủ yếu tập trung ở vùng GHz, luận văn đã mở rộng nghiên cứu lên vùng THz, gần với vùng hồng ngoại, nơi có nhiều ứng dụng thực tiễn hơn. Việc sử dụng vật liệu bán dẫn InSb và vật liệu đệm TPX giúp tăng tính khả thi trong chế tạo thực nghiệm.

Các biểu đồ phổ truyền qua, độ từ thẩm và chiết suất theo nhiệt độ và tham số cấu trúc minh họa rõ ràng sự dịch chuyển tần số cộng hưởng và mở rộng vùng hoạt động. Bảng so sánh tỉ lệ vùng từ thẩm âm theo d và td cho thấy xu hướng tăng rõ rệt, phù hợp với lý thuyết lai hóa bậc hai.

Kết quả này mở ra hướng đi mới trong việc điều khiển siêu vật liệu bằng tác động ngoại vi, đặc biệt là nhiệt độ, giúp phát triển các thiết bị quang điện tử, cảm biến và công nghệ tàng hình có thể điều chỉnh linh hoạt vùng tần số hoạt động.

Đề xuất và khuyến nghị

  1. Tối ưu hóa cấu trúc siêu vật liệu:

    • Giảm khoảng cách hai lớp d xuống khoảng 5 µm và tăng chiều dày lớp điện môi td lên 12 µm để đạt vùng từ thẩm âm rộng nhất (khoảng 20%).
    • Chủ thể thực hiện: Các nhà nghiên cứu và kỹ sư vật liệu.
    • Thời gian: 6-12 tháng.

  2. Sử dụng vật liệu đệm Polymethylpentene (TPX):

    • Thay thế không khí bằng TPX để đảm bảo tính ổn định nhiệt và hiệu quả điều khiển bằng nhiệt.
    • Chủ thể thực hiện: Phòng thí nghiệm chế tạo vật liệu.
    • Thời gian: 3-6 tháng.

  3. Phát triển thiết bị điều khiển nhiệt độ chính xác:

    • Thiết kế hệ thống điều chỉnh nhiệt độ từ 300 K đến 450 K để kiểm soát nồng độ hạt tải trong InSb, từ đó điều khiển vùng tần số hoạt động.
    • Chủ thể thực hiện: Kỹ sư thiết bị và nhà nghiên cứu.
    • Thời gian: 6 tháng.

  4. Mở rộng nghiên cứu sang vùng tần số cao hơn (gần vùng khả kiến):

    • Nghiên cứu ảnh hưởng của tác động ngoại vi khác như điện trường, từ trường và quang học để điều khiển chiết suất âm.
    • Chủ thể thực hiện: Các nhóm nghiên cứu đa ngành.
    • Thời gian: 1-2 năm.

  5. Ứng dụng trong thiết kế siêu thấu kính và thiết bị tàng hình:

    • Áp dụng kết quả điều khiển vùng tần số để phát triển các thiết bị quang học và điện từ có khả năng điều chỉnh linh hoạt.
    • Chủ thể thực hiện: Doanh nghiệp công nghệ và viện nghiên cứu.
    • Thời gian: 2-3 năm.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu và vật lý ứng dụng:

    • Lợi ích: Hiểu sâu về cơ chế lai hóa plasmon và điều khiển siêu vật liệu bằng tác động nhiệt.
    • Use case: Phát triển các vật liệu mới có tính năng điều chỉnh linh hoạt.

  2. Kỹ sư thiết kế thiết bị quang điện tử và vi sóng:

    • Lợi ích: Áp dụng mô hình mạch điện LC và thuật toán Chen để thiết kế thiết bị có vùng tần số hoạt động mở rộng.
    • Use case: Thiết kế ăng-ten, cảm biến và bộ lọc tần số.

  3. Doanh nghiệp công nghệ cao và sản xuất vật liệu:

    • Lợi ích: Nắm bắt công nghệ chế tạo siêu vật liệu có khả năng điều khiển bằng nhiệt, tăng tính cạnh tranh sản phẩm.
    • Use case: Sản xuất siêu thấu kính, thiết bị tàng hình và cảm biến.

  4. Sinh viên và học viên cao học ngành vật lý, kỹ thuật vật liệu:

    • Lợi ích: Học hỏi phương pháp nghiên cứu kết hợp mô phỏng và tính toán lý thuyết, áp dụng trong luận văn và nghiên cứu khoa học.
    • Use case: Tham khảo để phát triển đề tài nghiên cứu liên quan đến siêu vật liệu và điều khiển tính chất vật liệu.

Câu hỏi thường gặp

  1. Siêu vật liệu chiết suất âm là gì và tại sao nó quan trọng?
    Siêu vật liệu chiết suất âm là vật liệu nhân tạo có đồng thời độ điện thẩm âm và độ từ thẩm âm, tạo ra các hiện tượng điện từ bất thường như nghịch đảo định luật Snell. Nó quan trọng vì mở ra nhiều ứng dụng đột phá như siêu thấu kính và công nghệ tàng hình.

  2. Tại sao lại sử dụng vật liệu bán dẫn InSb trong nghiên cứu này?
    InSb có tính chất điện từ phụ thuộc mạnh vào nhiệt độ thông qua nồng độ hạt tải, cho phép điều khiển vùng tần số hoạt động của siêu vật liệu bằng tác động nhiệt. Ngoài ra, InSb đã được chứng minh khả thi trong các nghiên cứu thực nghiệm.

  3. Mô hình lai hóa plasmon bậc hai có vai trò gì trong mở rộng vùng tần số?
    Mô hình này mô tả sự tương tác giữa hai lớp cấu trúc siêu vật liệu, tạo ra sự tách mode cộng hưởng từ cơ bản thành hai mode mới, từ đó mở rộng vùng từ thẩm âm và chiết suất âm trên dải tần số rộng hơn.

  4. Phương pháp mô phỏng và tính toán nào được sử dụng để đánh giá siêu vật liệu?
    Luận văn sử dụng phần mềm CST Microwave Studio để mô phỏng các tham số tán xạ, thuật toán truy hồi của Chen để tính toán chiết suất và độ từ thẩm, cùng mô hình mạch điện LC để phân tích tần số cộng hưởng và hiệu quả lai hóa.

  5. Làm thế nào để điều khiển vùng tần số hoạt động của siêu vật liệu trong thực tế?
    Có thể điều khiển bằng cách thay đổi nhiệt độ để điều chỉnh nồng độ hạt tải trong vật liệu bán dẫn InSb, hoặc sử dụng các tác động ngoại vi khác như điện trường, từ trường và quang học để thay đổi tính chất điện từ của siêu vật liệu.

Kết luận

  • Luận văn đã chứng minh hiệu quả điều khiển mở rộng vùng từ thẩm âm và chiết suất âm của siêu vật liệu bằng tác động nhiệt dựa trên mô hình lai hóa plasmon bậc hai.
  • Sự tăng nồng độ hạt tải trong InSb khi tăng nhiệt độ làm giảm độ cảm ứng động lượng, tăng hiệu quả lai hóa và mở rộng vùng tần số hoạt động từ khoảng 7,8% lên đến 20,1%.
  • Tối ưu hóa tham số cấu trúc (khoảng cách hai lớp và chiều dày lớp điện môi) cùng lựa chọn vật liệu đệm phù hợp (TPX) giúp nâng cao hiệu quả điều khiển và tính khả thi trong chế tạo.
  • Kết quả mô phỏng CST, tính toán thuật toán Chen và mô hình mạch điện LC đồng thuận, khẳng định tính chính xác và ứng dụng thực tiễn của nghiên cứu.
  • Đề xuất mở rộng nghiên cứu sang các tác động ngoại vi khác và ứng dụng trong thiết kế thiết bị quang điện tử, cảm biến và công nghệ tàng hình trong tương lai.

Hành động tiếp theo: Khuyến khích các nhà nghiên cứu và kỹ sư tiếp tục phát triển và ứng dụng các kết quả này trong thực nghiệm và thiết kế sản phẩm công nghệ cao.
