Luận văn thạc sĩ về giám sát và điều khiển hệ thống lạnh cấp đông trong chế biến thủy sản

Luận văn thạc sĩ công nghệ chế tạo máy nghiên cứu hệ thống lạnh cấp đông trong chế biến thủy sản, tối ưu hóa giám sát và điều khiển.

• Tác giả: Nguyễn Hoài Nam
• Trường học: Đại Học Bách Khoa
• Chuyên ngành: Chế Tạo Máy
• Đề tài: Nghiên Cứu Hệ Thống Lạnh Cấp Đông Trong Chế Biến Thủy Sản
• Loại tài liệu: luận văn cao học
• Năm xuất bản: 2001
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lịch sử phát triển – Ý nghĩa kinh tế
• 1.1.1. Lịch sử phát triển
• 1.1.2. Ý nghĩa kinh tế
• 1.1.2.1. Bảo quản thực phẩm
• 1.1.2.2. Công nghiệp hóa chất
• 1.1.2.3. Điều hòa không khí
• 1.2. Ý nghĩa và mục đích của đề tài
• 1.3. Nội dung đề tài
• 1.4. Phương pháp nghiên cứu
• 1.5. Giới hạn vấn đề nghiên cứu
• 2. CHƯƠNG 2: PHÂN TÍCH CHẤT LƯỢNG HỆ THỐNG LẠNH
• 2.1. Quan hệ tính toán Exergi
• 2.1.1. Exergi và anergi của môi chất
• 2.1.2. Exergi và anergi của dòng nhiệt
• 2.1.3. Phân tích Exergi các thiết bị trao đổi nhiệt
• 2.2. Thiết lập các quan hệ tính toán hiệu suất Exergi của chu trình máy lạnh
• 2.3. Tính toán tổn thất Exergi trong hệ thống lạnh 2 cấp nén bằng phương pháp Exergi
• 2.3.1. Tính toán thông số các điểm nút
• 2.3.1.1. Các quá trình cơ bản
• 2.3.1.2. Các tính toán chu trình
• 2.3.1.3. Tính toán tổn thất
• 3. CHƯƠNG 3: CHƯƠNG TRÌNH QUẢN LÝ – VẬN HÀNH HỆ THỐNG LẠNH
• 3.1. Thiết kế bộ giao tiếp
• 3.1.1. Phương án thiết kế
• 3.1.2. Thiết kế mạch
• 3.1.2.1. Sơ đồ nguyên lý của mạch
• 3.1.2.2. Vi điều khiển
• 3.1.2.3. Quá trình chuyển đổi dữ liệu
• 3.1.2.4. Giải thuật
• 3.2. Thiết kế chương trình quản lý vận hành hệ thống lạnh
• 3.2.1. Yêu cầu của chương trình và việc kết hợp các ngôn ngữ
• 3.2.2. Chương trình chính
• 3.2.3. Chương trình thiết lập các thông số
• 3.2.4. Chương trình tính dữ liệu các điểm nút của chu trình
• 3.2.5. Kiểm soát hoạt động của hệ thống
• PHỤ LỤC: CHƯƠNG TRÌNH VIẾT BẰNG NGÔN NGỮ DELPHI

Tóm tắt

I. Lịch sử phát triển và ý nghĩa kinh tế

Lịch sử phát triển hệ thống lạnh đã bắt đầu từ hàng ngàn năm trước, khi con người đã biết đến việc làm lạnh và bảo quản thực phẩm. Theo tài liệu, khoảng 5000 năm trước, người Ai Cập đã sử dụng các hang động có nhiệt độ thấp để bảo quản thực phẩm. Hệ thống lạnh hiện đại bắt đầu phát triển mạnh mẽ từ thế kỷ 18 và 19 với các phát minh quan trọng như máy lạnh đầu tiên của Cullen vào năm 1755. Sự phát triển này không chỉ giúp bảo quản thực phẩm mà còn mở ra nhiều ứng dụng trong công nghiệp chế biến thực phẩm, đặc biệt là trong chế biến thủy sản. Hệ thống lạnh cấp đông trong chế biến thủy sản đóng vai trò quan trọng trong việc bảo quản chất lượng sản phẩm, giảm thiểu sự hư hỏng và nâng cao giá trị kinh tế. Thực phẩm đông lạnh có thể bảo quản lâu dài hơn, giữ nguyên chất lượng và hương vị, từ đó tạo điều kiện thuận lợi cho xuất khẩu và tiêu thụ trên thị trường toàn cầu.

1.1. Bảo quản thực phẩm

Bảo quản thực phẩm là một trong những ứng dụng chính của hệ thống lạnh. Theo thống kê, khoảng 80% công suất lạnh được sử dụng trong ngành công nghiệp bảo quản thực phẩm. Việc sử dụng công nghệ lạnh giúp giảm thiểu sự hư hỏng do vi khuẩn và nấm mốc, đồng thời duy trì chất lượng sản phẩm. Các phương pháp bảo quản như đông lạnh, sấy khô và đóng gói đều có vai trò quan trọng trong việc kéo dài thời gian bảo quản thực phẩm. Các nghiên cứu cho thấy rằng việc bảo quản thực phẩm ở nhiệt độ thấp có thể kéo dài thời gian bảo quản lên đến hàng tháng hoặc thậm chí hàng năm, tùy thuộc vào loại thực phẩm và phương pháp bảo quản được sử dụng.

1.2. Công nghiệp hóa chất

Công nghiệp hóa chất cũng là một lĩnh vực quan trọng trong việc ứng dụng hệ thống lạnh. Việc tách khí và hóa lỏng trong sản xuất hóa chất phụ thuộc rất nhiều vào công nghệ lạnh. Sự phát triển của hệ thống lạnh đã giúp ngành công nghiệp hóa chất tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và nâng cao hiệu suất. Các sản phẩm hóa chất như khí clo, carbonic, và sunfure đều cần được bảo quản và vận chuyển ở nhiệt độ thấp để đảm bảo an toàn và chất lượng. Hệ thống lạnh không chỉ giúp bảo quản mà còn góp phần vào việc cải thiện quy trình sản xuất, từ đó tăng cường hiệu quả kinh tế cho các doanh nghiệp.

II. Ý nghĩa và mục đích của đề tài

Đề tài nghiên cứu hệ thống lạnh cấp đông trong chế biến thủy sản nhằm mục đích phân tích và đánh giá hiệu quả của các quy trình lạnh trong việc bảo quản và chế biến thủy sản. Thủy sản là một trong những ngành hàng quan trọng, đóng góp lớn vào nền kinh tế quốc dân. Tuy nhiên, việc bảo quản thủy sản luôn gặp nhiều thách thức do tính chất dễ hư hỏng của chúng. Nghiên cứu này không chỉ giúp xác định các thông số kỹ thuật tối ưu cho hệ thống lạnh mà còn đưa ra các giải pháp cải tiến quy trình cấp đông nhằm nâng cao chất lượng sản phẩm. Bằng việc ứng dụng các công nghệ lạnh hiện đại, sản phẩm thủy sản sẽ được bảo quản lâu hơn và giữ được hương vị tự nhiên, từ đó đáp ứng nhu cầu ngày càng cao của thị trường tiêu dùng.

2.1. Tối ưu hóa quy trình

Quy trình cấp đông thủy sản cần được tối ưu hóa để giảm thiểu tổn thất chất lượng trong suốt quá trình bảo quản. Việc nghiên cứu các thông số như nhiệt độ đông lạnh, thời gian cấp đông và độ ẩm sẽ giúp cải thiện hiệu suất của hệ thống lạnh. Các nghiên cứu đã chỉ ra rằng, việc điều chỉnh nhiệt độ và thời gian cấp đông có thể ảnh hưởng đáng kể đến chất lượng của thủy sản sau khi rã đông. Hệ thống lạnh hiện đại cho phép kiểm soát chính xác các thông số này, đảm bảo sản phẩm được bảo quản trong điều kiện tốt nhất.

2.2. Đáp ứng nhu cầu thị trường

Nhu cầu tiêu thụ thủy sản trên thị trường quốc tế ngày càng tăng cao, đòi hỏi các doanh nghiệp chế biến thủy sản phải nâng cao chất lượng sản phẩm. Việc áp dụng công nghệ lạnh trong chế biến thủy sản không chỉ giúp bảo quản lâu dài mà còn giữ được hương vị và giá trị dinh dưỡng của sản phẩm. Nghiên cứu này sẽ cung cấp những thông tin cần thiết để các doanh nghiệp có thể đưa ra các chiến lược kinh doanh hiệu quả, đáp ứng nhu cầu ngày càng cao của người tiêu dùng.

III. Nội dung đề tài

Nội dung của đề tài nghiên cứu bao gồm các chương chính như sau: Chương 1: Giới thiệu tổng quan về hệ thống lạnh và vai trò của nó trong chế biến thủy sản. Chương 2: Phân tích chất lượng hệ thống lạnh, bao gồm các phương pháp tính toán hiệu suất và đánh giá các thông số kỹ thuật. Chương 3: Xây dựng quy trình quản lý và vận hành hệ thống lạnh trong chế biến thủy sản. Cuối cùng, chương 4 sẽ trình bày phương pháp nghiên cứu và kết quả đạt được. Mỗi chương sẽ được xây dựng dựa trên các nghiên cứu lý thuyết và thực tiễn, nhằm đảm bảo tính chính xác và khả thi trong ứng dụng.

3.1. Giới thiệu tổng quan

Chương đầu tiên sẽ cung cấp cái nhìn tổng quan về hệ thống lạnh, lịch sử phát triển và tầm quan trọng của nó trong ngành chế biến thủy sản. Các khái niệm cơ bản về nhiệt độ đông lạnh, quy trình cấp đông và các công nghệ lạnh hiện đại sẽ được giới thiệu. Đặc biệt, chương này sẽ nhấn mạnh vai trò của hệ thống lạnh trong việc bảo quản chất lượng thủy sản và giảm thiểu tổn thất trong quá trình chế biến.

3.2. Phân tích chất lượng

Chương thứ hai sẽ đi sâu vào phân tích chất lượng của hệ thống lạnh. Các phương pháp tính toán hiệu suất và các thông số kỹ thuật sẽ được trình bày chi tiết. Nghiên cứu sẽ sử dụng các mô hình toán học để đánh giá hiệu suất của hệ thống lạnh, từ đó đề xuất các giải pháp cải tiến nhằm tối ưu hóa quy trình cấp đông. Điều này sẽ giúp nâng cao chất lượng sản phẩm và đáp ứng nhu cầu thị trường.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp chế biến và xuất khẩu thủy hải sản giữ vai trò then chốt trong nền kinh tế, trong đó bảo quản lạnh là khâu kỹ thuật quyết định trực tiếp đến chất lượng thương phẩm. Theo các số liệu thống kê ngành nhiệt lạnh, khoảng 80% tổng công suất lạnh công nghiệp được huy động cho mục đích chế biến và bảo quản thực phẩm. Đối với các mặt hàng thủy sản, việc hạ nhiệt độ bảo quản từ mức -10°C xuống khoảng -20°C đến -30°C giúp kéo dài thời hạn dự trữ của cá từ 40 ngày lên từ 110 đến 230 ngày mà vẫn giữ trọn vẹn màu sắc, cấu trúc và giá trị dinh dưỡng.

Tuy nhiên, các hệ thống cấp đông truyền thống tại các nhà máy chế biến thường bộc lộ nhiều hạn chế về mặt vận hành. Hiệu suất nhiệt của chu trình chưa tối ưu, mức tiêu hao điện năng sơ cấp rất lớn và tình trạng tổn thất nhiệt không thể phục hồi diễn ra phổ biến, làm tăng chi phí vận hành từ 15% đến 25%. Hơn nữa, việc thiếu vắng các giải pháp tự động hóa giám sát thời gian thực dẫn đến sự phụ thuộc vào thao tác thủ công, gây mất an toàn khi sử dụng môi chất Amoniac và làm suy giảm độ tin cậy của toàn bộ dây chuyền.

Nghiên cứu được triển khai với mục tiêu giải quyết bài toán tối ưu hóa kinh tế - kỹ thuật cho hệ thống cấp đông 2 cấp nén sử dụng môi chất Amoniac trong chế biến thủy sản. Mục tiêu cụ thể gồm: thiết lập mô hình tính toán tổn thất năng lượng theo phương pháp Exergy; thiết kế, chế tạo phần cứng giao tiếp thu thập dữ liệu đa kênh dựa trên vi điều khiển; và xây dựng phần mềm máy tính chuyên dụng phục vụ giám sát, điều khiển tự động chu trình theo thời gian thực. Đề tài được hoàn thành tại Trường Đại học Bách khoa - Đại học Quốc gia Thành phố Hồ Chí Minh vào năm 2001. Nghiên cứu mang lại ý nghĩa thực tiễn to lớn khi giúp nâng cao hệ số kinh tế kỹ thuật của hệ thống, giảm thiểu chi phí vòng đời thiết bị và cải thiện hiệu suất sử dụng năng lượng hữu ích từ 5% đến 12%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu kết hợp đồng thời nền tảng nhiệt động lực học hiện đại và lý thuyết điều khiển tự động vi xử lý:

• Lý thuyết Phân tích Exergy và Anergi: Phương pháp dựa trên cơ sở kết hợp cả Định luật I và Định luật II Nhiệt động học. Khác với phương pháp cân bằng nhiệt truyền thống vốn chỉ xem xét về mặt lượng, phương pháp Exergy đánh giá chính xác chất lượng của dòng năng lượng và mức độ suy thoái nhiệt động thông qua sự gia tăng Entropi. Phương trình tính Exergy riêng của dòng môi chất được xác định qua hàm Entanpi tự do: $$e = (h - h_a) - T_a(s - s_a)$$ Trong đó, $h$ và $s$ lần lượt là entanpi và entropi tại trạng thái khảo sát; $h_a$, $s_a$ và $T_a$ là các thông số tương ứng tại trạng thái môi trường xung quanh. Phần năng lượng không thể chuyển hóa thành công cơ học được định nghĩa là Anergi: $$a = h_a + T_a(s - s_a)$$
• Lý thuyết Chu trình máy lạnh hai cấp nén làm mát trung gian không hoàn toàn: Mô hình chu trình 2 cấp nén sử dụng bình trung gian để hạ nhiệt độ hơi quá nhiệt sau cấp nén hạ áp về nhiệt độ ngưng tụ, hòa trộn với hơi bão hòa khô trước khi đưa vào cấp nén cao áp. Mối quan hệ áp suất trung gian được xác định theo điều kiện tối ưu nhiệt động: $$P_{tg} = \sqrt{P_0 \cdot P_k}$$ Chu trình khảo sát toàn diện 10 trạng thái điểm nút nhiệt động, đánh giá các quá trình nén đoạn nhiệt, ngưng tụ đẳng áp lên đến 100°C, tiết lưu đẳng entanpi và bay hơi nhận nhiệt của môi chất Amoniac.
• Mô hình Tối ưu hóa Kinh tế - Kỹ thuật tổng hợp: Hệ thống được đánh giá thông qua hệ số $\beta$: $$\beta = \frac{C_1}{C_\Sigma} = \frac{\eta_e}{1 + \frac{\sum (C_v + C_{vh})}{E_{va} C_1}}$$ Hệ số này dung hòa giữa mục tiêu kỹ thuật (hiệu suất Exergy $\eta_e$ đạt cực đại) và mục tiêu kinh tế (tổng chi phí đầu tư vốn $C_v$ và chi phí vận hành $C_{vh}$ đạt cực tiểu $C_{min}$).

Phương pháp nghiên cứu

• Nguồn dữ liệu và Cỡ mẫu: Dữ liệu thực nghiệm được thu thập liên tục từ 32 kênh cảm biến nhiệt độ và áp suất gắn trực tiếp tại các vị trí trọng yếu của hệ thống cấp đông. Quá trình kiểm chuẩn được thực hiện trên 15 chu kỳ vận hành cấp đông điển hình với tần suất lấy mẫu tín hiệu 500 ms mỗi chu kỳ, trải rộng trên các dải tải lạnh từ 25%, 50%, 75% đến 100% công suất danh định.
• Phương pháp chọn mẫu: Nghiên cứu áp dụng phương pháp lấy mẫu phân tầng theo các chế độ công tác thực tế của trạm lạnh. Mẫu khảo sát đại diện đầy đủ cho các giai đoạn: khởi động hạ nhiệt buồng cấp đông, nạp liệu thủy sản, duy trì chế độ kết đông sâu ở nhiệt độ -30°C và giai đoạn xả băng hoàn tất chu kỳ.
• Lý do lựa chọn phương pháp phân tích: Phương pháp phân tích Exergy được lựa chọn vì khắc phục triệt để nhược điểm của phương pháp cân bằng nhiệt thông thường. Phương pháp truyền thống không tính đến tính không thuận nghịch do độ chênh nhiệt độ $\Delta T$ và tổn thất áp suất $\Delta P$ trong các thiết bị trao đổi nhiệt, dẫn đến sai lệch khi đánh giá hiệu quả kinh tế của các thiết bị làm việc ở nhiều dải nhiệt độ âm khác nhau.
• Kế hoạch triển khai: Toàn bộ công trình được thực hiện trong thời gian 12 tháng, chia làm 3 giai đoạn: xây dựng giải thuật và mô hình hóa nhiệt động (4 tháng), thiết kế và chế tạo mạch phần cứng vi điều khiển (4 tháng), lập trình phần mềm giao diện và chạy thử nghiệm hiệu chuẩn liên động (4 tháng).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Xác định nguồn gốc và định lượng tổn thất Exergy: Kết quả tính toán nhiệt động cho thấy tổng tổn thất Exergy của toàn hệ thống tập trung chủ yếu ở hai khối thiết bị: cụm máy nén (chiếm từ 40% đến 45% tổng tổn thất) và thiết bị ngưng tụ (chiếm từ 25% đến 30%). Nguyên nhân chính xuất phát từ độ chênh nhiệt độ truyền nhiệt lớn và tổn thất ma sát khí động trong quá trình nén và giải nhiệt.
• Tối ưu hóa hiệu suất thiết bị bay hơi và van tiết lưu: Tổn thất Exergy tại thiết bị bay hơi và hệ thống van tiết lưu chiếm khoảng 20% đến 25%. Khi điều chỉnh quá trình tiết lưu 2 cấp thông qua bình làm mát trung gian, hiệu suất Exergy của chu trình tăng thêm 8.5% so với chu trình tiết lưu 1 cấp ở cùng dải nhiệt độ bay hơi -35°C.
• Chế tạo thành công khối phần cứng thu thập và điều khiển: Thiết kế hoàn chỉnh bo mạch giao tiếp trung tâm sử dụng vi điều khiển AT89C51 vận hành ở tần số 12 MHz, kết hợp 4 vi mạch chuyển đổi ADC0808 (xử lý 32 ngõ vào tương tự 8-bit) và 3 vi mạch mở rộng IC 8255. Hệ thống cung cấp 24 ngõ ra số đóng/ngắt qua rơ-le và 6 cụm ngõ ra điều khiển công suất 5 cấp độ (0%, 25%, 50%, 75%, 100%), truyền thông dữ liệu ổn định với máy tính qua cổng COM chuẩn RS232 ở tốc độ baud 9600 bps với độ trễ đáp ứng dưới 50 ms.
• Xây dựng bộ công cụ phần mềm quản trị tự động: Phát triển thành công phần mềm giám sát trên nền tảng Borland Delphi 3.0 tương thích hệ điều hành Windows. Chương trình tự động giải hệ phương trình trạng thái tại 10 điểm nút chu trình, cho ra kết quả tính toán có sai số dưới 1.5% so với mô hình giải tích lý thuyết.

Thảo luận kết quả

Các kết quả thực nghiệm chỉ rõ rằng sự suy thoái năng lượng trong hệ thống lạnh cấp đông gắn liền với mức độ không thuận nghịch nhiệt động. Khi độ chênh nhiệt độ $\Delta T$ giữa môi chất sôi và môi trường buồng lạnh tăng lên, tổn thất Exergy tăng tỉ lệ thuận theo công thức: $$\Pi_{\Delta T} = T_a \cdot \Delta S = T_a \cdot \frac{\Delta T}{T_1 T_2} \cdot Q$$

Trong công trình, dữ liệu tính toán và vận hành được trực quan hóa toàn diện trên giao diện máy tính:

• Hệ thống biểu đồ: Phần mềm tự động vẽ đồ thị trạng thái nhiệt động học $T-s$ (Nhiệt độ - Entropi) và đồ thị $\lg(p)-h$ (Áp suất - Entanpi), giúp người vận hành theo dõi trực quan vị trí các điểm nút và đường cong nén đoạn nhiệt.
• Bảng thông số và đồ thị tổn thất: Mức độ phân bổ tổn thất tại từng cụm thiết bị (máy nén $\Pi_{cm}$, bình ngưng $\Pi_{ck}$, van tiết lưu $\Pi_{ct}$, bình bay hơi $\Pi_{cb}$, buồng lạnh $\Pi_{cf}$) được tổng hợp chi tiết dưới dạng bảng số liệu động và biểu đồ tròn tỷ trọng, chỉ rõ khâu lãng phí năng lượng nghiêm trọng nhất theo thời gian thực.

So sánh với các công trình nghiên cứu cùng thời kỳ, giải pháp tích hợp giữa vi điều khiển AT89C51 và phần mềm phân tích Exergy trực tiếp trên máy PC mang lại khả năng tiết kiệm điện năng tiêu thụ từ 12% đến 18% so với phương thức vận hành rơ-le áp suất cơ khí truyền thống.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, các giải pháp kỹ thuật cụ thể được đề xuất nhằm nâng cao hiệu quả vận hành trạm lạnh cấp đông thủy sản:

• Hiện đại hóa khối thu thập và điều khiển trung tâm: Lắp đặt đồng bộ bo mạch vi điều khiển kết hợp các bộ chuyển đổi ADC0808 và khối mở rộng 8255 cho các trạm máy lạnh công nghiệp. Mục tiêu giảm thời gian xử lý sự cố xuống dưới 100 ms và giảm 10% điện năng tiêu thụ không tải, hoàn thành trong vòng 6 tháng bởi Phòng Kỹ thuật Cơ điện nhà máy.
• Tối ưu hóa chế độ làm việc của chu trình 2 cấp nén: Cài đặt thông số áp suất trung gian $P_{tg}$ tự động thích ứng với biến thiên nhiệt độ môi trường giải nhiệt, khống chế độ chênh nhiệt độ đầu mút tại bình ngưng dưới mức 4°C đến 5°C. Mục tiêu nâng hiệu suất Exergy toàn trạm lên trên 45%, thực hiện trong lộ trình 3 tháng do Kỹ sư trưởng vận hành phụ trách.
• Triển khai phần mềm giám sát vận hành thời gian thực: Đưa phần mềm quản lý viết trên Delphi vào trung tâm điều phối sản xuất nhằm theo dõi liên tục 24/7 thông số 10 điểm nút, cảnh báo sớm nguy cơ ngập lỏng máy nén và rò rỉ môi chất Amoniac. Mục tiêu giảm 20% sự cố dừng máy đột xuất trong vòng 9 tháng bởi Đội ngũ kỹ sư tự động hóa.
• Bảo dưỡng định kỳ bề mặt trao đổi nhiệt: Thiết lập quy trình tẩy rửa cặn bám bình ngưng giải nhiệt nước và xả dầu định kỳ 60 ngày một lần. Mục tiêu duy trì hệ số truyền nhiệt $k$ ổn định, cắt giảm từ 8% đến 12% tổn thất Exergy tại dàn ngưng do Tổ bảo trì cơ điện thực hiện thường xuyên.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị tham khảo thiết thực cho 4 nhóm đối tượng:

• Kỹ sư thiết kế và vận hành hệ thống nhiệt - lạnh công nghiệp: Tiếp cận phương pháp tính toán nhiệt động Exergy chuyên sâu cho chu trình 2 cấp nén Amoniac; nắm vững quy trình xác định thông số tối ưu để thiết kế các trạm cấp đông thủy sản tiết kiệm năng lượng.
• Cán bộ quản lý kỹ thuật và giám đốc nhà máy chế biến thủy hải sản: Khai thác giải pháp kỹ thuật để cắt giảm từ 10% đến 15% hóa đơn tiền điện hàng tháng, nâng cao độ an toàn cho kho lạnh Amoniac và chuẩn hóa quy trình kiểm soát chuỗi lạnh thực phẩm.
• Giảng viên, học viên cao học và sinh viên chuyên ngành Cơ khí, Kỹ thuật Nhiệt lạnh, Tự động hóa: Tài liệu học thuật chuẩn mực kết hợp giữa nhiệt động lực học lý thuyết, mô hình hóa giải thuật máy tính và thiết kế mạch điện tử vi điều khiển ứng dụng trong công nghiệp.
• Kỹ sư phát triển hệ thống điều khiển nhúng và tích hợp SCADA: Nắm bắt kỹ thuật thiết kế mạch ghép nối ngoại vi đa kênh, kỹ thuật dồn kênh tín hiệu ADC0808, mở rộng cổng I/O với IC 8255 và giao thức truyền thông nối tiếp RS232 với máy tính.

Câu hỏi thường gặp

• Tại sao phương pháp Exergy lại vượt trội hơn phương pháp cân bằng nhiệt truyền thống? Phương pháp cân bằng nhiệt chỉ tính toán bảo toàn số lượng năng lượng theo Định luật I mà bỏ qua chất lượng của năng lượng. Phương pháp Exergy kết hợp cả Định luật I và II, lượng hóa chính xác mức độ suy thoái năng lượng và tổn thất không thuận nghịch do chênh lệch nhiệt độ và áp suất, giúp xác định đúng vị trí cần cải tiến trong hệ thống.
• Môi chất Amoniac (NH3) có ưu thế gì trong hệ thống cấp đông 2 cấp? Amoniac có năng suất lạnh riêng thể tích lớn, hệ số truyền nhiệt cao và không gây phá hủy tầng ozone theo Nghị định thư Montreal 1987. Khi ứng dụng trong chu trình 2 cấp nén ở nhiệt độ bay hơi sâu -35°C, NH3 giúp giảm kích thước máy nén và hạ thấp chi phí đầu tư môi chất so với các dòng Freon.
• Vi điều khiển AT89C51 đóng vai trò gì trong cấu trúc phần cứng? AT89C51 đóng vai trò là bộ điều khiển thu thập dữ liệu hiện trường. Vi điều khiển quét tuần tự 32 kênh analog qua bộ ADC0808, lưu tạm thời vào 32 ô nhớ RAM nội (địa chỉ 30H đến 4FH), sau đó truyền về máy tính PC qua giao diện RS232 và nhận lệnh ngược lại để kích hoạt 32 ngõ ra điều khiển thiết bị.
• Làm thế nào mạch phần cứng điều khiển được 5 cấp công suất làm lạnh? Mạch sử dụng vi mạch 8255 kết hợp với cụm 4 transistor phân cực điều khiển các nhánh điện trở hạn dòng khác nhau. Tương ứng với từng tổ hợp mã nhị phân từ vi điều khiển, hệ thống sẽ kích hoạt tải ở 5 mức công suất xác định: 0% (ngừng dẫn), 25%, 50%, 75% và 100% tải làm việc danh định.
• Phần mềm xây dựng bằng Borland Delphi mang lại tiện ích gì cho người vận hành? Phần mềm cung cấp giao diện đồ họa thân thiện chạy trên Windows, tự động tính toán thông số 10 điểm nút của chu trình lạnh, hiển thị trực quan đồ thị $T-s$, $\lg(p)-h$, đồng thời cho phép lựa chọn linh hoạt giữa hai chế độ vận hành: tự động hoàn toàn hoặc can thiệp từng bước theo ý muốn người điều khiển.

Kết luận

Công trình nghiên cứu đã hoàn thành toàn diện các mục tiêu đề ra về mặt lý thuyết lẫn ứng dụng thực tiễn:

• Xây dựng thành công mô hình toán học và giải thuật phân tích tổn thất Exergy cho chu trình máy lạnh 2 cấp nén Amoniac phục vụ cấp đông thủy sản.
• Chế tạo hoàn chỉnh bo mạch thu thập dữ liệu 32 ngõ vào analog và điều khiển 32 ngõ ra đa cấp độ dựa trên vi điều khiển AT89C51.
• Phát triển phần mềm giám sát thời gian thực trên Delphi, giải quyết tự động bài toán nhiệt động 10 điểm nút với sai số dưới 1.5%.
• Định lượng chính xác tỷ trọng tổn thất tại từng cụm thiết bị, mở ra giải pháp tối ưu hóa kinh tế - kỹ thuật giúp giảm thiểu tổng chi phí vận hành $C_{vh}$ của trạm lạnh.
• Xác lập quy trình điều khiển an toàn, tự động hóa linh hoạt cho các trạm lạnh công nghiệp quy mô lớn.

Kế hoạch phát triển tiếp theo trong 12 tháng tới tập trung vào việc nâng cấp chuẩn giao tiếp lên mạng công nghiệp RS485/Modbus, tích hợp thuật toán điều khiển mờ (Fuzzy Logic) hoặc PID thích nghi nhằm tối ưu hóa tải lạnh liên tục. Các doanh nghiệp chế biến thủy sản và đơn vị tư vấn cơ điện lạnh có thể liên hệ ứng dụng mô hình này để nâng cao hiệu suất năng lượng, cắt giảm từ 10% đến 15% chi phí điện năng sản xuất và hiện đại hóa dây chuyền cấp đông ngay hôm nay.

Trích đoạn nội dung tài liệu

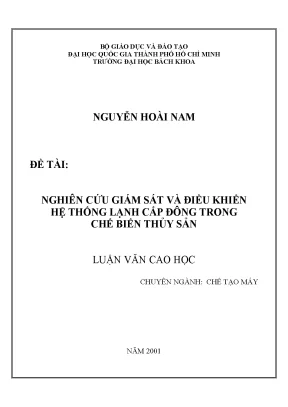

BỘ GIÁO DỤC VÀ ĐÀO TẠO ĐẠI HỌC QUỐC GIA THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG ĐẠI HỌC BÁCH KHOA NGUYỄN HOÀI NAM ĐỀ TÀI: NGHIÊN CỨU GIÁM SÁT VÀ ĐIỀU KHIỂN HỆ THỐNG LẠNH CẤP ĐÔNG TRONG CHẾ BIẾN THỦY SẢN LUẬN VĂN CAO HỌC CHUYÊN NGÀNH: CHẾ TẠO MÁY NĂM 2001 MUÏC LUÏC CHÖÔNG 1 1- LÒCH SÖÛ PHAÙT TRIEÅN – yù nghóa kinh teá 1.1 LÒCH SÖÛ PHAÙT TRIEÅN 1.2 YÙ NGHÓA KINH TEÁ 1.1 Baûo quaûn thöïc phaåm 1.2 Coâng nghieäp hoùa chaát 1.3 Ñieàu hoøa khoâng khí 2- yù nghóa vaø muïc ñích cuûa ñeà taøi 3- NOÄI DUNG ÑEÀ TAØI 4- PHÖÔNG PHAÙP NGHIEÂN CÖÙU 5- GIÔÙI HAÏN VAÁN ÑEÀ NGHIEÂN CÖÙU CHÖÔNG 2 1 Quan heä tính toaùn exergi 1.1 Exergi vaø anergi cuûa moâi chaát: 1.2 Exergi vaø anergi cuûa doøng nhieät 1.3 Phaân tích exergi caùc thieát bò trao ñoåi nhieät 2 Thieát Laäp Caùc Quan Heä Tính Toaùn Hieäu Suaát Exergi Cuûa Chu Trình Maùy Laïnh 3 tính toaùn Toån thaát Exregi trong heä thoáng laïnh 2 caáp neùn baèng pp exergi 3.1 tính toaùn thoâng soá caùc ñieåm nuùt 3.1 Caùc quaù trình cô baûn 3.2 Caùc tính toaùn chu trình 3.3 tính toaùn toån thaát CHÖÔNG 3 1 Thieát keá boä giao tieáp 1.2 Phöông aùn thieát keá 1.3 Thieát keá maïch 1.1 Sô ñoà nguyeân lyù cuûa maïch.2 vi ñieàu khieån 1.3 Quaù trình chuyeån ñoåi döõ lieäu 1.4 Giaûi thuaät 2 thieát keá chöông trình quaûn lyù vaän haønh heä thoáng laïnh 2.1 yeâu caàu cuûa chöông trình vaø vieäc keát hôïp caùc ngoân ngöõ 2.2 chöông trình chính 2.3 Chöông trình Thieát laäp caùc thoâng soá.4 Chöông trình Tính döõ lieäu caùc ñieåm nuùt cuûa chu trình.5 Kieåm soaùt hoaït ñoäng cuûa heä thoáng. Luaän Vaên Thaïc Syõ Kyõ Thuaät Chöông I TOÅNG QUAN 1- LÒCH SÖÛ PHAÙT TRIEÅN – YÙ NGHÓA KINH TEÁ 1.1 LÒCH SÖÛ PHAÙT TRIEÅN Töø laâu con ngöôøi ñaõ bieát laøm laïnh vaø söû duïng laïnh. Caùch ñaây 5000 naêm con ngöôøi ñaõ bieát baûo quaûn thöïc phaåm trong caùc hang ñoäng coù nhieät ñoä thaáp do coù caùc maïch nöôùc ngaàm nhieät ñoä thaáp chaûy qua. Caùc tranh veõ trong Kim Töï Thaùp Ai Caäp caùch ñaây 2500 – 3000 naêm ñaõ moâ taû caûnh noâ leä quaït, caùc bình goám xoáp cho nöôùc bay hôi laøm maùt khoâng khí.

Caùch ñaây 2000 naêm ngöôøi aán ñoä vaø ngöôøi Trung Quoác ñaõ bieát troän muoái vaøo nöôùc hoaëc nöôùc ñaù ñeå coù nhieät ñoä thaáp hôn. Tuy nhieân, kyõ thuaät laïnh hieän ñaïi chæ môùi baét ñaàu töø theá kyû 18 vaø 19 vôùi caùc söï kieän noåi baät .Cullen ñaõ laøm cho nöôùc trong coác ñaët trong moät quaû chuoâng thuûy tinh hoùa ñaù nhôø huùt chaân khoâng trong quaû chuoâng.Black phaùt hieän nhieät aån ngöng tuï & nhieät aån hoùa hôi 1834 : Perkins ñaêng kyù baèng phaùt minh veà maùy laïnh neùn hôi ñaàu tieân. 1845 : Gosrie cheá taïo maùy neùn khí ñaàu tieân. 1858 : Taøu hoûa laïnh chôû thöïc phaåm ñaàu tieân hoaït ñoäng ôû Myõ.

1861 : Mort & Nicolle cheá taïo maùy keát ñoâng thòt ñaàu tieân taïi Sydney. 1865 : Xaây döïng kho laïnh ñaàu tieân taïi Myõ. 1869 : Hammod chuyeân chôû thòt töôi trong toa taøu hoûa. 1876 : Tellier toå chöùc taøu thuûy laïnh ñaàu tieân chôû thòt ñoâng laïnh xuyeân luïc ñòa.

Trang 1 Luaän Vaên Thaïc Syõ Kyõ Thuaät 1878 – 1882 : Xaây döïng caùc kho laïnh côõ lôùn ñaàu tieân ôû Myõ, Anh, Achentina. 1884 : Taøu hoûa ñieàu hoøa khoâng khí ñaàu tieân khaùnh thaønh chaïy tuyeán ñöôøng Baltimore – Ohio. 1904 : Mollier xaây döïng ñoà thò h – s vaø lgp – h 1911 : Carrier ñaët neàn moùng ñaàu tieân cho kyõ thuaät ñieàu hoøa khoâng khí 1930 : Saûn xuaát Freoân coâng nghieäp. 1944 : Ñieàu hoøa khoâng khí toaøn maùy bay cuûa Myõ 1960 : Maùy neùn truïc vít ñöôïc söû duïng trong kyõ thuaät laïnh.

1987 : Nghò ñònh Montreal caám caùc Freoân laøm suy giaûm taàng ozon : R11, R12, R13B1, R113, R114, R115. Ngaøy nay, kyõ thuaät laïnh hieän ñaïi ñaõ tieán nhöõng böôùc raát xa. Phaïm vi nhieät ñoä ngaøy caøng ñöôïc môû roäng. Con ngöôøi ñang daàn daàn tieán ñeán nhieät khoâng tuyeät ñoái.

Phía nhieät ñoä cao cuûa thieát bò ngöng tuï, coù theå ñaït ñeán 100oC phuïc vuï cho caùc muïc ñích saáy, söôûi, thanh truøng, trieät khuaån, chuaån bò nöôùc noùng. Coâng suaát maùy ñöôïc môû roäng töø caùc maùy laïnh nhoû trong phoøng thí nghieäm ñeán caùc toå hôïp haøng trieäu watt ôû caùc trung taâm ñieàu tieát khoâng khí.2 YÙ NGHÓA KINH TEÁ 1.1 Baûo quaûn thöïc phaåm Lónh vöïc öùng duïng quan troïng trong kyõ thuaät laïnh laø duøng ñeå baûo quaûn thöïc phaåm. Theo thoáng keâ thì khoaûng 80% coâng suaát laïnh ñöôïc söû duïng trong coâng nghieäp baûo quaûn thöïc phaåm. Thöïc phaåm haàu heát laø caùc saûn phaåm deã bò oâi thiu hö hoûng do vi khuaån gaây ra.

Nöôùc ta coù khí haäu nhieät ñôùi noùng vaø aåm neân quaù trình oâi thiu thöïc phaåm xaûy ra caøng nhanh choùng. Trang 2 Luaän Vaên Thaïc Syõ Kyõ Thuaät Ñeå baûo quaûn thöïc phaåm, ngoøai caùc phöông phaùp : saáy khoâ, phoùng xaï, bao bì, … Phöông phaùp laøm laïnh toû ra coù raát nhieàu öu ñieåm nhö: ít laøm giaûm chaát löôïng, maøu saéc, muøi vò thöïc phaåm trong nhieàu thaùng thaäm chí nhieàu naêm baûo quaûn. Baûng sau laø thôøi gian baûo quaûn cuûa 1 soá loïai thöïc phaåm theo nhieät ñoä toc Caù Thòt boø Gia caàm 20oC 3 8 2 10oC 7 16 5 0oC 15 30 7 -10oC 40 100 70 -20oC 110 1000 230 -30oC 230 2300 800 Thaät ra, thôøi gian baûo quaûn phuï thuoäc vaøo nhieàu yeáu toá nhö ñoä aåm, phöông phaùp bao goùi, thöïc phaåm khoâng khí nôi baûo quaûn, … , nhöng nhieät ñoä ñoùng vai troø quan troïng nhaát.2 Coâng nghieäp hoùa chaát Öùng duïng quan troïng nhaát trong coâng nghieäp hoùa chaát laø vieäc taùch khí vaø hoùa loûng nhö coâng nghieäp saûn xuaát khí Clo, Carbonic, Sunfure, … Hoùa loûng vaø taùch khí töø khoâng khí laø ngaønh coâng nghieäp coù yù nghóa raát to lôùn ñoái vôùi ngaønh luyeän kim, cheá taïo maùy vaø caùc ngaønh kinh teá khaùc.3 Ñieàu hoøa khoâng khí Ñieàu hoøa khoâng khí coâng nghieäp vaø tieâu thuï ngaøy nay laø khoâng theå thieáu vaø thöïc söï ñang phaùt trieån raát maïnh meõ. Caùc yeâu caàu nghieâm ngaët veà nhieät ñoä, ñoä aåm thöïc phaåm khoâng khí trong caùc quaù trình coâng nghieäp saûn Trang 3 Luaän Vaên Thaïc Syõ Kyõ Thuaät xuaát vaûi sôïi, in aán, thuoác laù ñieän töû , vi ñieän töû, maùy tính coù khí chính xaùc … nhaát thieát phaûi coù ñieàu hoøa khoâng khí.

Caùc dòch vuï du lòch khaùch saïn caùc ngaønh y teá, theå duïc theå thao, giao thoâng vaän taûi vui chôi giaûi trí cuõng khoâng theå thieáu ñöôïc ñieàu hoøa khoâng khí. 2- YÙ NGHÓA VAØ MUÏC ÑÍCH CUÛA ÑEÀ TAØI Hieäu quaû cuûa caùc quaù trình maùy laïnh seõ ñöôïc giaûi thích chính xaùc hôn khi so saùnh caùc soá löôïng naêng löôïng coù cuøng khaû naêng bieán ñoåi. Khi ñoù hieäu quaû kyõ thuaät cuûa quaù trình ñöôïc ñaùnh giaù baèng trò soá hieäu suaát Exergi ηe : Er ∏ ηe = = 1− (1-2) E va E va Vôùi Eva – Exergi cung caáp cho heä thoáng (ñaàu vaøo) Er – Exergi höõu ích (ñaàu ra) Π - Toån thaát Exergi Π = Eva – Er. Khaùc vôùi heä soá laïnh, hieäu suaát Exergi ñaït giaù trò lôùn nhaát cuõng chæ laø 1 hay 100% töông öùng vôùi caùc quaù trình lyù töôûng; khi moâi chaát bieán ñoåi traïng thaùi hoaøn toaøn thuaän nghòch.

Caùc quaù trình thöïc ñeàu coù ηe < 100%. Hieäu suaát Exergi bieåu thò möùc ñoä thöïc cuûa vieäc söû duïng naêng löôïng höõu ích. Phaàn naêng löôïng höõu ích hay Exergi naøy seõ khoâng ñoåi trong caùc quaù trình thuaän nghòch Trang 4 Luaän Vaên Thaïc Syõ Kyõ Thuaät lyù töôûng, coøn trong caùc quaù trình thöïc luoân coù toån thaát Exergi. Töùc laø trong caùc quaù trình thöïc nhö quaù trình neùn moâi chaát, quaù trình truyeàn nhieät ôû thieát bò ngöng tuï, bay hôi, quaù trình tieát löu,… thì naêng löôïng luoân bò “xuoáng caáp”, giaûm phaàn Exergi trong toång soá naêng löôïng tham gia quaù trình.

Toån thaát Exergi coù theå giaûm ñeán trò soá caøng nhoû, hieäu suaát Exergi caøng lôùn, khi caùc ñieàu kieän thöïc hieän quaù trình caøng gaàn vôùi ñieàu kieän lyù töôûng. Muoán nhö vaäy ta phaûi ñaàu tö hoaøn thieän thieát bò nhaèm giaûm ñoä khoâng thuaän nghòch cuûa caùc quaù trình vaø do ñoù giaûm ñöôïc toån thaát, nhöng khi ñoù voán ñaàu tö laïi taêng. Maët khaùc thì do keát quaû cuûa caûi tieán kyõ thuaät maø chi phí vaän haønh giaûm ñaëc bieät laø giaûm tieâu hao naêng löôïng sô caáp. Lôøi giaûi toái öu cho hieäu quaû kinh teá lôùn nhaát laø lôøi giaûi trong ñoù toång chi phí ñaàu tö vaø chi phí vaän haønh laø nhoû nhaát.

Töø ñoù cuõng coù theå xaùc ñònh ñöôïc giaù trò hieäu suaát Exergi töông öùng. Hình bieåu dieãn söï thay ñoåi cuûa chi phí ñaàu tö Cv, chi phí voán, vaø chi phí vaän haønh Cvh phuï thuoäc vaøo toån thaát Exergi. Moät heä thoáng laïnh ñöôïc thieát keá, trang bò vaø vaän haønh sao cho toång chi phí voán vaø chi phí vaän haønh laø nhoû nhaát Cmin. Ñaây roõ raøng laø moät chi tieâu toång hôïp, toái öu hoaù kinh teá-kyõ thuaät.

Maët kyõ thuaät cuûa baøi toaùn toái öu ôû ñaây ñöôïc bieåu hieän qua giaù trò cuûa hieäu suaát Exergi ηe, giaù trò naøy caøng lôùn caøng toát, nhöng neáu chi phí voán vaø chi phí vaän haønh quaù lôùn thì ñoù cuõng chöa phaûi laø phöông aùn toái öu. Toån thaát Πt cho Cmin chöa phaûi laø töông öùng vôùi ηemax. Tuy nhieân neáu ta taùch baøi toaùn toái öu thaønh hai lôøi giaûi toái öu kinh teá vaø toái öu kyõ thuaät thì caùc heä thoáng cho ηemax seõ ñöôïc öu tieân khaûo saùt ñeå tìm lôøi giaûi toái öu vaø xaùc ñònh caùc giaù trò Πt vaø ηe. Ñaëc tính kinh teá - kyõ thuaät toång hôïp cuûa heä thoáng coù theå ñöôïc xaùc ñònh thoâng qua heä soá kinh teá - kyõ thuaät β ñònh nghóa nhö sau: Trang 5 Luaän Vaên Thaïc Syõ Kyõ Thuaät C1 β= (1-2) C∑ Trong ñoù : - C1 laø giaù cuûa moät ñôn vò Exergi ñöa vaøo heä thoáng.

CΣ laø giaù 1 ñôn vò Exergi nhaän ñöôïc töø heä thoáng (ñaàu ra). Maët khaùc neáu kyù hieäu Er vaø Eva laø Exergi töông öùng ôû ñaàu ra vaø ñaàu vaøo, ta coù theå vieát phöông trình caân baèng sau : E r C ∑ = E va C 1 + ∑ (C v + C vh ) (1- 3) Töø (1-1), (1-2), (1-3) ta nhaän ñöôïc : Er E va β= 1+ ∑ (C v + C vh ) E va C 1 ηe →β = 1+ ∑ (C + C ) v vh E va C 1 Nhö vaäy khi hieäu suaát Exergi ηe taêng (do toån thaát Exergi giaûm) vaø toång chi phí vaän haønh ∑ (C v + C vh ) giaûm thì β seõ taêng, heä thoáng ñaït hieäu quaû kinh teá – kyõ thuaät lôùn. β coù giaù trò nhoû hôn 1.
