Tổng quan nghiên cứu

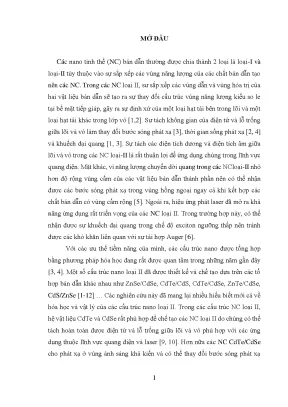

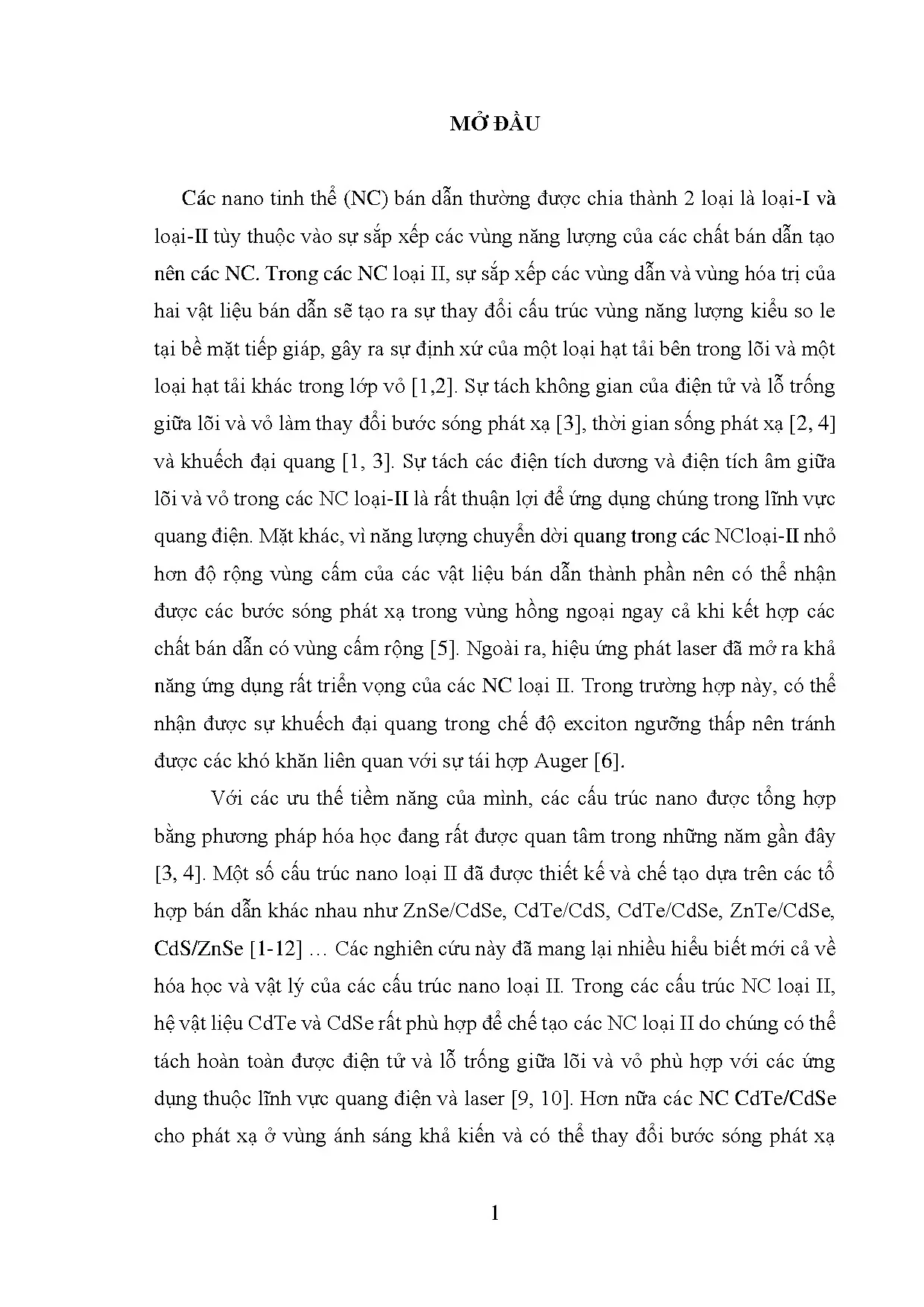

Nano tinh thể (NC) bán dẫn loại II, đặc biệt là cấu trúc lõi/vỏ, đã thu hút sự quan tâm lớn trong lĩnh vực vật liệu quang điện và laser nhờ khả năng tách không gian điện tử và lỗ trống giữa lõi và vỏ. Theo ước tính, các NC loại II như CdTe/CdSe có thể điều chỉnh bước sóng phát xạ trong vùng hồng ngoại và khả năng khuếch đại quang ở ngưỡng thấp, vượt trội so với các NC loại I truyền thống. Tuy nhiên, hiệu suất lượng tử (PL QY) của các NC loại II thường thấp do sự tách hạt tải và các sai hỏng bề mặt, ảnh hưởng đến tính bền quang và ứng dụng thực tế.

Luận văn tập trung nghiên cứu chế tạo và khảo sát tính chất quang của các nano tinh thể lõi/vỏ/vỏ CdTe/CdSe/CdS, nhằm nâng cao hiệu suất lượng tử và ổn định phát xạ. Phạm vi nghiên cứu bao gồm tổng hợp các NC lõi CdTe, NC lõi/vỏ CdTe/CdSe loại II và NC lõi/vỏ/vỏ CdTe/CdSe/CdS loại II/loại I, với các lớp vỏ có chiều dày biến đổi từ 1 đến 5 đơn lớp (ML). Thời gian nghiên cứu kéo dài trong nhiều tháng tại các phòng thí nghiệm chuyên sâu về vật liệu nano và quang học.

Mục tiêu chính là chế tạo thành công các NC có cấu trúc lõi/vỏ/vỏ với hiệu suất lượng tử cao, đồng thời phân tích ảnh hưởng của kích thước lõi và độ dày lớp vỏ đến các đặc tính hấp thụ, phát xạ, thời gian sống huỳnh quang và cơ chế chuyển điện tích. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển các vật liệu bán dẫn nano ứng dụng trong quang điện tử, laser và cảm biến quang học, góp phần nâng cao hiệu quả và độ bền của các thiết bị quang học thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Cấu trúc vùng năng lượng bán dẫn: Phân tích cấu trúc vùng dẫn và vùng hóa trị của các vật liệu CdTe, CdSe, CdS theo mô hình zinc-blende (ZB) và wurtzite, với sự phân tách spin-orbital tạo ra các vùng con lỗ trống nặng (HH), lỗ trống nhẹ (LH) và vùng spin-orbital (SO).
  • Mô hình exciton loại II: Mô tả sự tách không gian của điện tử và lỗ trống giữa lõi và vỏ, dẫn đến các exciton gián tiếp với thời gian sống dài hơn và bước sóng phát xạ dịch chuyển về phía bước sóng dài hơn.
  • Động học phát triển nano tinh thể: Áp dụng mô hình La Mer về tạo mầm bùng nổ và phát triển tinh thể, cùng với phương trình mô tả tốc độ phát triển hạt theo kích thước, giúp kiểm soát phân bố kích thước và hình dạng NC.
  • Lý thuyết chuyển điện tích Marcus: Giúp phân tích cơ chế chuyển điện tích cảm ứng trong NC loại II dựa trên phổ hấp thụ và phát xạ, xác định năng lượng tái hợp exciton gián tiếp.

Ba khái niệm chính được sử dụng gồm: exciton loại II, hiệu suất lượng tử huỳnh quang (PL QY), và thời gian sống huỳnh quang (PL lifetime).

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Dữ liệu thu thập từ các phép đo thực nghiệm trên các mẫu NC CdTe, CdTe/CdSe và CdTe/CdSe/CdS được tổng hợp trong phòng thí nghiệm.
  • Phương pháp tổng hợp: Sử dụng phương pháp hóa ướt (wet-chemical) để chế tạo NC với các bước: tạo dung dịch tiền chất Cd2+, Te2-, Se2-, S2- trong môi trường sục khí N2; bơm nhanh các dung dịch tiền chất vào bình phản ứng ở nhiệt độ cao (250-300°C) để tạo lõi và phát triển lớp vỏ.
  • Phương pháp phân tích:
    • Kính hiển vi điện tử truyền qua (TEM) để khảo sát hình dạng và kích thước hạt.
    • Nhiễu xạ tia X (XRD) xác định cấu trúc tinh thể và pha của NC.
    • Phổ hấp thụ UV-Vis để xác định các mức năng lượng exciton và kích thước hạt.
    • Phổ huỳnh quang (PL) và phổ tán xạ Raman để nghiên cứu tính chất quang và dao động mạng tinh thể.
    • Phép đo thời gian sống huỳnh quang (TCSPC) để xác định thời gian sống exciton và cơ chế tái hợp hạt tải.
  • Cỡ mẫu: Mỗi loại NC được tổng hợp với ít nhất 3 mẫu khác nhau, mỗi mẫu được đo lặp lại tối thiểu 3 lần để đảm bảo độ tin cậy số liệu.
  • Timeline nghiên cứu: Tổng hợp và phân tích dữ liệu trong vòng 12 tháng, bao gồm các giai đoạn tổng hợp NC, đo đạc đặc tính quang, xử lý số liệu và thảo luận kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Chế tạo thành công các NC lõi/vỏ/vỏ CdTe/CdSe/CdS:

    • Kích thước trung bình của NC tăng từ 4 nm (CdTe lõi) lên 5,8 nm (CdTe/CdSe 2ML) và 8,2 nm (CdTe/CdSe/CdS 2ML) theo ảnh TEM.
    • Giản đồ XRD xác nhận cấu trúc zinc-blende với các đỉnh đặc trưng {111}, {220}, {311}, không phát hiện pha tạp.
    • Phổ tán xạ Raman thể hiện rõ đỉnh phonon 1LO của CdTe (160 cm⁻¹), CdSe (203 cm⁻¹) và CdS (300 cm⁻¹), chứng minh sự phát triển lớp vỏ thành công.

  2. Ảnh hưởng của chiều dày lớp vỏ CdSe đến tính chất quang:

    • Đỉnh phát xạ PL dịch chuyển từ 630 nm (CdTe lõi) đến 783 nm (CdTe/CdSe 5ML), thể hiện sự giảm độ rộng vùng cấm do hiệu ứng loại II.
    • PL QY đạt tối đa 31,7% tại lớp vỏ CdSe 2ML, giảm dần khi tăng độ dày lớp vỏ (14,1% tại 5ML).
    • Thời gian sống huỳnh quang trung bình tăng từ 2,6 ns (CdTe lõi) lên 99,6 ns (CdTe/CdSe 5ML), tăng gần 9 lần, minh chứng cho sự tách không gian điện tử-lỗ trống.

  3. Nâng cao hiệu suất lượng tử bằng lớp vỏ CdS thứ hai:

    • Khi bọc thêm lớp vỏ CdS, PL QY tăng từ 31,7% (CdTe/CdSe 2ML) lên 54,24% (CdTe/CdSe 2ML/CdS 3ML).
    • Đỉnh PL dịch chuyển nhẹ sang bước sóng dài hơn (từ 730 nm lên 756 nm), đồng thời FWHM mở rộng do phân bố kích thước tăng.
    • PL QY giảm khi lớp vỏ CdS vượt quá 3ML, do ứng suất và sai hỏng mạng tinh thể tăng.

  4. Năng lượng chuyển điện tích cảm ứng trong NC CdTe/CdSe:

    • Năng lượng tái hợp exciton gián tiếp dao động từ 60 meV đến 106 meV khi lớp vỏ CdSe thay đổi từ 1 đến 5ML.
    • Giá trị này cao hơn so với các NC dạng thanh CdSe/CdTe (~20 meV), phản ánh sự khác biệt về cấu trúc và hình dạng.

Thảo luận kết quả

Sự tăng thời gian sống huỳnh quang và dịch chuyển bước sóng phát xạ theo chiều dày lớp vỏ CdSe phù hợp với mô hình exciton loại II, trong đó điện tử và lỗ trống bị tách biệt không gian giữa lõi và vỏ. Việc tăng PL QY khi bọc thêm lớp vỏ CdS được giải thích bởi khả năng thụ động hóa bề mặt, giảm sai hỏng và bẫy hạt tải, đồng thời lớp vỏ CdS có độ rộng vùng cấm lớn hơn giúp giam giữ hạt tải hiệu quả hơn.

So sánh với các nghiên cứu trước đây, PL QY đạt được trong luận văn (54,24%) là mức cao, chứng minh hiệu quả của cấu trúc lõi/vỏ/vỏ trong việc cải thiện tính chất quang của NC loại II. Tuy nhiên, khi lớp vỏ quá dày, ứng suất tăng dẫn đến sai hỏng mạng tinh thể, làm giảm PL QY, điều này tương đồng với các báo cáo trong ngành.

Dữ liệu có thể được trình bày qua biểu đồ thể hiện sự phụ thuộc của PL QY và thời gian sống huỳnh quang theo độ dày lớp vỏ, cũng như bảng tổng hợp các thông số PL FWHM, đỉnh PL và PL QY cho từng mẫu NC.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình tổng hợp NC:

    • Thực hiện kiểm soát chặt chẽ nhiệt độ và tốc độ bơm tiền chất để đảm bảo phân bố kích thước hạt đồng đều, giảm sai hỏng bề mặt.
    • Thời gian phản ứng nên duy trì khoảng 5 phút cho lõi CdTe để cân bằng giữa kích thước và chất lượng tinh thể.

  2. Kiểm soát chiều dày lớp vỏ CdSe và CdS:

    • Ưu tiên lớp vỏ CdSe khoảng 2ML để đạt PL QY tối ưu, tránh tăng độ dày quá mức gây ứng suất.
    • Lớp vỏ CdS nên duy trì ở 2-3ML để tăng cường hiệu suất lượng tử mà không làm tăng ứng suất quá mức.

  3. Phát triển kỹ thuật bọc vỏ đa lớp:

    • Áp dụng kỹ thuật bọc vỏ chậm và kiểm soát ligand để giảm thiểu sai hỏng tại mặt tiếp giáp lõi/vỏ, nâng cao độ bền quang.
    • Sử dụng các ligand như TOP, DDA, HDA để thụ động hóa bề mặt NC.

  4. Nghiên cứu mở rộng về hình dạng NC:

    • Khuyến khích nghiên cứu các NC dạng hạt gạo hoặc nhiều nhánh để giảm ứng suất lõi/vỏ, tăng PL QY và ổn định phát xạ.
    • Thử nghiệm pha tạp các ion như Cu+, Mn2+ để cải thiện hiệu suất phát xạ và điều chỉnh bước sóng phát xạ.

Các giải pháp trên nên được thực hiện trong vòng 12-18 tháng, phối hợp giữa các nhóm nghiên cứu vật liệu và quang học, nhằm phát triển các NC bán dẫn có hiệu suất cao và ứng dụng rộng rãi trong công nghiệp quang điện tử.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu nano và quang học:

    • Hưởng lợi từ các phương pháp tổng hợp và phân tích tính chất quang của NC lõi/vỏ/vỏ, áp dụng cho phát triển vật liệu mới.
    • Use case: Thiết kế NC với hiệu suất lượng tử cao cho cảm biến quang học.

  2. Kỹ sư phát triển thiết bị quang điện tử:

    • Áp dụng kết quả để cải tiến vật liệu bán dẫn trong pin mặt trời, diode phát quang và laser bán dẫn.
    • Use case: Tối ưu hóa lớp vỏ NC để nâng cao hiệu suất và độ bền thiết bị.

  3. Sinh viên và học viên cao học ngành vật lý vật liệu, hóa học:

    • Tham khảo quy trình tổng hợp, kỹ thuật đo đạc và phân tích dữ liệu quang học chuyên sâu.
    • Use case: Thực hiện luận văn hoặc đề tài nghiên cứu liên quan đến NC bán dẫn.

  4. Doanh nghiệp sản xuất vật liệu nano và thiết bị quang học:

    • Áp dụng công nghệ tổng hợp NC hiệu suất cao, giảm chi phí và tăng tính cạnh tranh sản phẩm.
    • Use case: Phát triển sản phẩm chấm lượng tử cho màn hình hiển thị hoặc cảm biến.

Câu hỏi thường gặp

  1. Tại sao hiệu suất lượng tử của NC loại II thường thấp hơn loại I?
    Hiệu suất lượng tử thấp do sự tách không gian giữa điện tử và lỗ trống làm giảm xác suất tái hợp phát xạ. Ngoài ra, các sai hỏng bề mặt và ứng suất lõi/vỏ cũng làm tăng tái hợp không phát xạ.

  2. Lớp vỏ CdS có vai trò gì trong cấu trúc lõi/vỏ/vỏ?
    Lớp vỏ CdS có độ rộng vùng cấm lớn hơn giúp giam giữ hạt tải hiệu quả, giảm sai hỏng bề mặt và ứng suất, từ đó nâng cao PL QY và độ bền quang của NC.

  3. Làm thế nào để kiểm soát kích thước và phân bố kích thước của NC?
    Áp dụng mô hình tạo mầm bùng nổ và kiểm soát nhiệt độ, nồng độ tiền chất, thời gian phản ứng để tách biệt giai đoạn tạo mầm và phát triển tinh thể, giúp phân bố kích thước hạt đồng đều.

  4. Thời gian sống huỳnh quang phản ánh điều gì về NC?
    Thời gian sống dài cho thấy exciton bị tách không gian, giảm xác suất tái hợp nhanh, đặc trưng cho NC loại II. Thời gian sống cũng phản ánh mức độ sai hỏng và bẫy hạt tải trên bề mặt.

  5. Có thể áp dụng kết quả nghiên cứu này cho các vật liệu bán dẫn khác không?
    Có, phương pháp tổng hợp và phân tích có thể mở rộng cho các hệ NC lõi/vỏ khác thuộc nhóm II-VI hoặc III-V, tùy chỉnh vật liệu và cấu trúc để phù hợp ứng dụng cụ thể.

Kết luận

  • Đã chế tạo thành công các NC lõi CdTe, lõi/vỏ loại II CdTe/CdSe và lõi/vỏ/vỏ loại II/loại I CdTe/CdSe/CdS với cấu trúc zinc-blende, kích thước đồng đều và hình dạng cầu.
  • PL QY tối ưu đạt 31,7% với lớp vỏ CdSe 2ML và 54,24% với lớp vỏ CdS 3ML, chứng minh hiệu quả của cấu trúc lõi/vỏ/vỏ trong nâng cao hiệu suất phát xạ.
  • Thời gian sống huỳnh quang tăng gần 9 lần khi tăng độ dày lớp vỏ CdSe, xác nhận đặc trưng exciton loại II và sự tách không gian điện tử-lỗ trống.
  • Năng lượng chuyển điện tích cảm ứng trong NC CdTe/CdSe dao động từ 60 đến 106 meV, phù hợp với các mô hình lý thuyết và nghiên cứu thực nghiệm.
  • Đề xuất các giải pháp tối ưu hóa quy trình tổng hợp và phát triển kỹ thuật bọc vỏ đa lớp nhằm nâng cao chất lượng NC cho ứng dụng quang điện tử.

Tiếp theo, nghiên cứu sẽ tập trung vào phát triển NC với hình dạng đa dạng và pha tạp ion nhằm cải thiện thêm hiệu suất và tính ổn định. Đề nghị các nhà nghiên cứu và doanh nghiệp quan tâm phối hợp triển khai ứng dụng thực tế.
