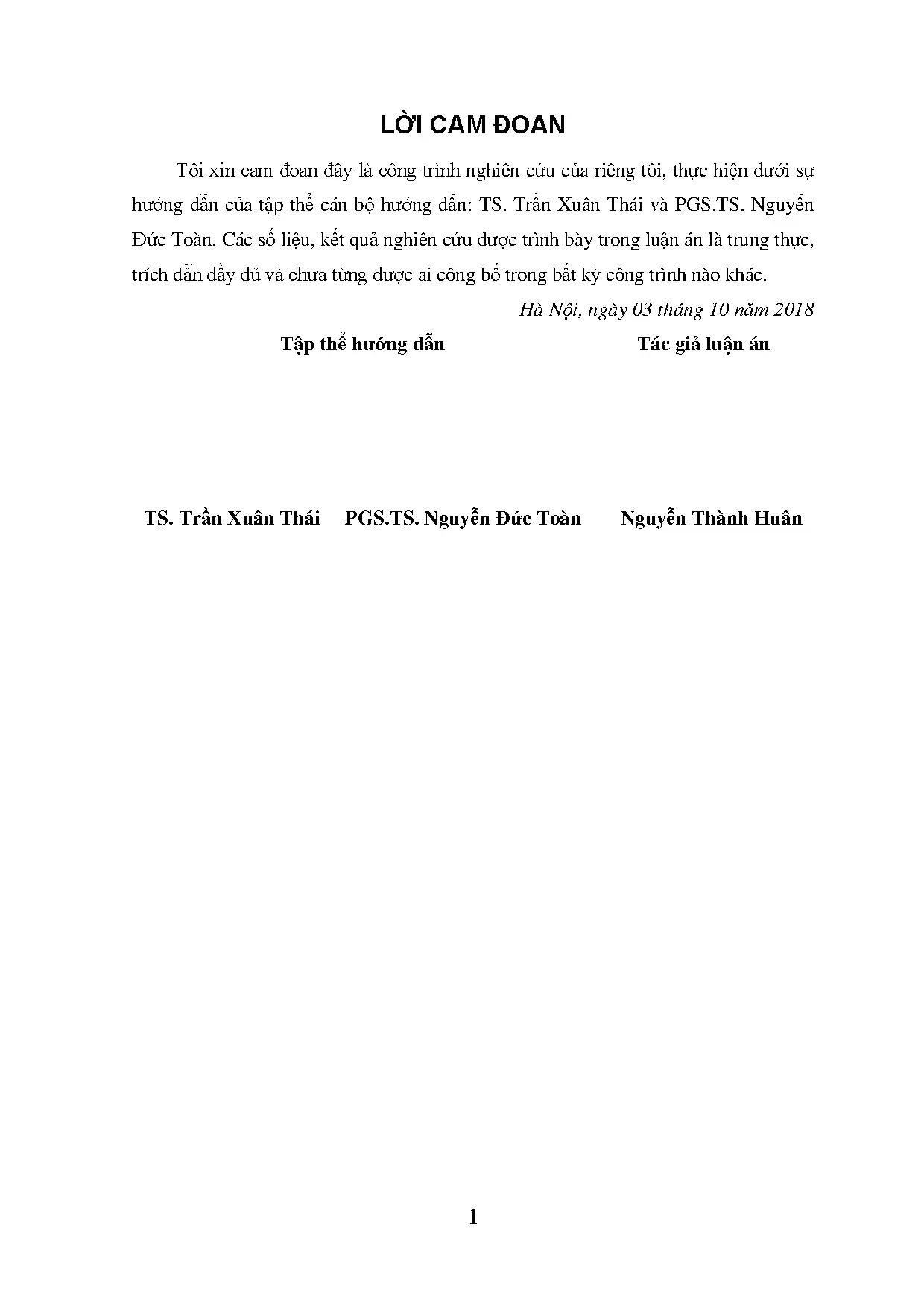

Tổng quan về luận án

Gia công cắt gọt vật liệu sau nhiệt luyện có độ cứng cao vượt quá 45 HRC (hard machining) đóng vai trò then chốt trong chuỗi cung ứng sản xuất cơ khí chính xác, chế tạo khuôn mẫu, công nghiệp ô tô, hàng không và vũ trụ. Trong phương thức truyền thống, nguyên công mài định hình thường được áp dụng; tuy nhiên, phương pháp mài bộc lộ các hạn chế căn bản: năng suất bóc tách vật liệu thấp, kém linh hoạt với biên dạng phức tạp, phát sinh ứng suất dư kéo gây giảm độ bền mỏi của chi tiết, và tiêu hao chi phí chiếm từ "60 đến 90% chi phí cuối cùng của sản phẩm". Sự xuất hiện của kỹ thuật tiện cứng bằng dao siêu cứng (PCBN, CBN, kim cương đa tinh thể) đã giải quyết một phần bài toán năng suất, nhưng lại vấp phải rào cản chi phí mảnh dao đắt đỏ, độ giòn cao, dễ mẻ vỡ khi va đập và đòi hỏi hệ thống công nghệ có độ cứng vững đặc biệt cao.

Để khắc phục triệt để nghịch lý công nghệ này, luận án tiến sĩ kỹ thuật của tác giả Nguyễn Thành Huân (Đại học Bách khoa Hà Nội, dưới sự hướng dẫn của TS. Trần Xuân Thái và PGS. Nguyễn Đức Toàn) đã tập trung nghiên cứu công nghệ tiện vật liệu cứng có gia nhiệt bằng laser (Laser Assisted Machining - LAM). Trọng tâm nghiên cứu giải quyết khoảng trống học thuật (research gap): thiếu vắng các mô hình toán học thực nghiệm mô tả trường nhiệt, chiều sâu thấm nhiệt và tương tác cắt đa thông số khi sử dụng laser rắn Nd:YAG công suất trung bình kết hợp với dụng cụ cắt hợp kim cứng phủ TiAlN để gia công thép hợp kim 9XC sau tôi đạt độ cứng 62 HRC.

Nghiên cứu được xây dựng trên hệ thống câu hỏi nghiên cứu và giả thuyết khoa học tường minh:

  • Câu hỏi nghiên cứu 1 ($RQ_1$): Quy luật truyền dẫn năng lượng bức xạ từ chùm tia laser Nd:YAG ($\lambda = 1,06\ \mu\text{m}$) vào bề mặt thép hợp kim 9XC sau tôi diễn ra như thế nào dưới tác động của các thông số công nghệ chiếu xạ?
  • Câu hỏi nghiên cứu 2 ($RQ_2$): Chiều sâu thấm nhiệt ($t_{th}$) và nhiệt độ bề mặt ($T_{BM}$) cục bộ trước mũi dao ảnh hưởng như thế nào đến sự thay đổi cơ chế biến dạng dẻo, lực cắt ($F_x, F_y, F_z, F$), độ nhám bề mặt ($Ra$) và độ mòn mặt sau ($h_s$) của dao tiện carbide phủ TiAlN?
  • Câu hỏi nghiên cứu 3 ($RQ_3$): Bộ thông số công nghệ tối ưu hóa đồng thời ($P, v, s, t$) nào đảm bảo độ nhẵn bóng bề mặt cao nhất ($Ra \to \min$) trong khi hạn chế tối đa độ mòn dao?
  • Giả thuyết khoa học 1 ($H_1$): Năng lượng chùm tia laser cục bộ làm suy giảm sức bền phá hủy của lớp kim loại cắt xuống dưới mức giới hạn dẻo, chuyển đổi cơ chế tạo phoi từ trượt nứt giòn sang biến dạng dẻo liên tục, từ đó làm giảm lực cắt thành phần trên 20% và triệt tiêu rung động.
  • Giả thuyết khoa học 2 ($H_2$): Có tồn tại một miền thông số công nghệ mà tại đó chiều sâu thấm nhiệt ($t_{th}$) tương thích chính xác với chiều sâu cắt ($t$), cho phép loại bỏ hoàn toàn vùng vật liệu bị mềm hóa mà không làm ảnh hưởng tiêu cực đến cấu trúc tế vi và độ cứng mactenxit cốt lõi của chi tiết sau gia công.

Khung lý thuyết của công trình tích hợp định luật hấp thụ bức xạ Beer-Lambert, phương trình truyền nhiệt vi phân Fourier ba chiều và lý thuyết cơ học cắt gọt của Merchant/Oxley. Phạm vi nghiên cứu thực nghiệm được kiểm chứng trên máy tiện vạn năng T6M16, phôi thép hợp kim 9XC tôi đạt 62 HRC, nguồn phát laser xung Nd:YAG dải công suất $P = 200 - 330\text{ W}$, tốc độ cắt $v = 15 - 45\text{ m/phút}$, lượng tiến dao $s = 0,05 - 0,15\text{ mm/vòng}$ và chiều sâu cắt $t = 0,1 - 0,3\text{ mm}$.

Literature Review và Positioning

Các công trình nghiên cứu trên thế giới về gia công có trợ lực nguồn nhiệt đã trải qua tiến trình phát triển từ gia nhiệt bằng ngọn lửa khí O2 + C2H2 (nghiên cứu khởi xướng từ những năm 1950), plasma nhiệt độ cao đến laser hội tụ năng lượng cao. Trong lĩnh vực gia công vật liệu gốm kỹ thuật, Rozzi (2000) và Lei cùng các cộng sự (2000) đã phát triển mô hình truyền nhiệt 3D khi tiện silicon nitride ($Si_3N_4$) bằng laser CO2, chứng minh năng lượng cắt giảm tuyến tính khi nhiệt độ vùng cắt gia tăng. Pfefferkorn cùng cộng sự (2005) mở rộng sang gốm nhôm oxit ($Al_2O_3$) và Zirconia ($ZrO_2$), khẳng định LAM ngăn chặn hiện tượng nứt vi mô bề mặt vốn thường gặp trong gia công thông thường.

Đối với các siêu hợp kim chịu nhiệt, Rajagopal (1982) và sau đó là Anderson cùng cộng sự (2006) khi tiện Inconel 718 bằng laser CO2 15 kW đã chỉ ra rằng việc gia nhiệt trước mũi dao giúp giảm đáng kể năng lượng cắt đơn vị thể tích, đồng thời mang lại hiệu quả kinh tế: "ở tốc độ 180 m/ph, có thể tiết kiệm tới 50% giá thành gia công so với phương pháp gia công truyền thống". Tuy nhiên, Anderson cũng ghi nhận hạn chế lớn của laser CO2 là bước sóng dài ($\lambda = 10,64\ \mu\text{m}$) dẫn đến hệ số hấp thụ quang học của kim loại rất thấp, buộc phải phủ lớp graphite hỗ trợ hấp thụ. Nghiên cứu của Rahman Rashid và đồng nghiệp (2012) trên hợp kim titan $Ti\text{-}10V\text{-}2Fe\text{-}3Al$ và $Ti\text{-}6Cr\text{-}5Mo\text{-}5V\text{-}4Al$ với laser Nd:YAG 2,5 kW khẳng định nếu công suất laser vượt ngưỡng 1600 W ở tốc độ cắt thấp sẽ gây hiện tượng phoi chảy dính cục bộ và phá hủy dao nghiêm trọng. Trên nhóm vật liệu thép hợp kim cứng, W. Salem cùng cộng sự (2013) nghiên cứu tiện thép XC42 đã tôi, ghi nhận lực cắt hướng kính ($F_y$) giảm 65% và lực tiến dao ($F_x$) giảm 85% dưới tác động của chùm tia laser hội tụ.

Tại Việt Nam, các nghiên cứu về gia công vật liệu cứng trước đây chủ yếu tập trung vào cải tiến dao cụ và dung dịch bôi trơn làm nguội. Điển hình là công trình của Nguyễn Thị Quốc Dung (2010) khảo sát quá trình tiện thép 9XC và X12M sau tôi bằng dao PCBN đắt tiền, chỉ ra rằng nhiệt độ tập trung cao tại mũi dao là nguyên nhân thúc đẩy mài mòn khuếch tán; hay nghiên cứu của Lê Thái Sơn (2015) ứng dụng bôi trơn làm nguội tối thiểu (MQL) bằng dầu thực vật khi tiện thép 9XC bằng dao CBN. Về ứng dụng laser, các nghiên cứu của Võ Thị Ry (2006) và Nguyễn Hữu Quang (2008) chỉ dừng lại ở phạm vi nhiệt luyện bề mặt hoặc cắt tấm kim loại bằng laser CO2 công suất 1000 W.

TIẾN TRÌNH NGHIÊN CỨU LAM & VỊ TRÍ CỦA LUẬN ÁN:
[Gia nhiệt ngọn lửa/Plasma (1950s-1980s)]

Luận án của Nguyễn Thành Huân đã định vị chính xác khoảng trống công nghệ: lần đầu tiên tại Việt Nam, một hệ thống tích hợp nguồn laser rắn Nd:YAG ($\lambda = 1,06\ \mu\text{m}$, không cần phủ lớp hấp thụ bề mặt) được thiết kế đồng bộ trên máy tiện vạn năng để gia công thép dụng cụ hợp kim 9XC sau tôi (62 HRC) bằng mảnh dao carbide phủ TiAlN tiêu chuẩn ($DCMT11T304VP15TF$), thiết lập các mô hình hồi quy phi tuyến có giá trị dự báo cao về động học thấm nhiệt và các thông số cắt gọt.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp vào lý thuyết gia công cắt gọt và nhiệt động học kim loại thông qua việc làm sáng tỏ cơ chế tương tác quang - nhiệt - cơ trên nền vật liệu thép hợp kim cacbon cao crom - silic (9XC) có tổ chức mactenxit ram độ cứng cao (62 HRC).

CƠ CHẾ TƯƠNG TÁC QUANG - NHIỆT - CƠ TRONG GIA CÔNG LAM:
Chùm tia Laser Nd:YAG (λ = 1,06 μm)
Dao động mạng tinh thể & Chuyển hóa quang - nhiệt
Mềm hóa nhiệt cục bộ (Thermal Softening) tại vùng cắt
  1. Mở rộng lý thuyết mềm hóa nhiệt cục bộ (Localized Thermal Softening): Công trình chứng minh rằng sự phân bố trường nhiệt do laser xung tạo ra một gradient nhiệt độ dốc đứng ngay trước lưỡi cắt. Ở nhiệt độ vùng cắt $300^\circ\text{C} - 550^\circ\text{C}$, độ bền chảy và ứng suất cắt của nền mactenxit bị suy giảm cục bộ, tạo điều kiện cho quá trình biến dạng dẻo diễn ra thuận lợi mà không cần dùng đến dụng cụ siêu cứng đắt tiền như PCBN.
  2. Lý thuyết tương tác laser bước sóng ngắn với thép hợp kim: Dựa trên định luật Beer-Lambert ($I = I_0 e^{-\beta z}$), nghiên cứu xác lập mối quan hệ giữa hệ số hấp thụ năng lượng quang học $A = 1 - R$ với cấu trúc oxit bề mặt và độ nhám tế vi. Laser Nd:YAG bước sóng $1,06\ \mu\text{m}$ cho hiệu suất hấp thụ trực tiếp trên bề mặt thép 9XC cao gấp nhiều lần so với laser CO2 ($10,64\ \mu\text{m}$), loại bỏ hoàn toàn yêu cầu quét lớp hấp thụ nhân tạo.
  3. Cơ chế kiểm soát lẹo dao ổn định (Built-Up Edge - BUE): Phát hiện cơ chế hình thành lớp lẹo dao vi mô ổn định ở điều kiện gia nhiệt laser phù hợp, đóng vai trò như một màng bảo vệ tự nhiên ngăn cách giữa phoi nóng và mặt trước của mảnh dao carbide TiAlN, làm chậm quá trình mài mòn khuếch tán và mài mòn bám dính.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba trụ cột lý thuyết: (1) Quang học lượng tử và bức xạ nhiệt, (2) Cơ học biến dạng dẻo vật liệu cứng, và (3) Phương pháp quy hoạch thực nghiệm toán học thống kê.

Hệ thống giả thuyết và mệnh đề lý thuyết được lượng hóa cụ thể:

  • Mệnh đề 1 ($P_1$): Chiều sâu thấm nhiệt ($t_{th}$) là hàm phi tuyến đồng biến với công suất laser ($P$), nghịch biến với tốc độ dịch chuyển vết laser ($v$) và bước tiến ($s$): $t_{th} = f(P, v, s)$.
  • Mệnh đề 2 ($P_2$): Lực cắt tổng hợp ($F$) và các thành phần lực hướng kính ($F_y$), lực chạy dao ($F_x$), lực cắt chính ($F_z$) tỷ lệ nghịch với công suất nung nóng laser $P$ trong giới hạn nhiệt độ chưa xuất hiện pha lỏng.
  • Mệnh đề 3 ($P_3$): Độ nhám bề mặt ($Ra$) phụ thuộc bậc hai vào lượng tiến dao ($s$), tốc độ cắt ($v$) và năng lượng laser ($P$); tồn tại điểm cực tiểu $Ra_{\min}$ tại vùng giao thoa giữa độ dẻo hóa tối ưu của vật liệu và vận tốc cắt tới hạn.
  • Điều kiện biên (Boundary Conditions): Năng lượng phát xạ laser không vượt quá ngưỡng nhiệt độ nóng chảy của thép 9XC ($T_{BM} < 1350^\circ\text{C}$); chiều sâu cắt ($t$) phải thỏa mãn điều kiện $t \le t_{th}$ để đảm bảo toàn bộ lớp kim loại bị biến đổi nhiệt được cắt bỏ hoàn toàn, giữ nguyên cơ tính ban đầu của chi tiết gia công.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng thế giới quan thực chứng (positivism) với phương pháp tiếp cận định lượng thực nghiệm nghiêm ngặt. Thiết kế nghiên cứu dựa trên lý thuyết Quy hoạch thực nghiệm (Design of Experiments - DOE) trực giao cấp II (Orthogonal Second-Order Central Composite Design) nhằm xác lập mô hình toán học hồi quy phi tuyến đa biến dạng:

$$y = b_0 + \sum_{i=1}^k b_i x_i + \sum_{i<j}^k b_{ij} x_i x_j + \sum_{i=1}^k b_{ii} x_i^2$$

Thiết kế đa tầng được phân chia thành hai giai đoạn cốt lõi:

  • Giai đoạn 1: Khảo sát trường nhiệt và chiều sâu thấm nhiệt ($t_{th}$) khi chiếu xạ laser Nd:YAG lên phôi thép 9XC sau tôi nhưng chưa tiến hành cắt gọt (khảo sát các biến đầu vào: công suất laser $P$, tốc độ di chuyển đầu laser $v$, lượng chạy dọc $s$, khoảng cách tiêu cự $h$, góc chiếu $\alpha$, loại khí bảo vệ Argon/$O_2$).
  • Giai đoạn 2: Thực nghiệm tiện cắt gọt thực tế có trợ lực laser xác định hàm mục tiêu: độ nhám bề mặt ($Ra$), các thành phần lực cắt ($F_x, F_y, F_z, F$) và chiều cao mòn mặt sau dao ($h_s$).
SƠ ĐỒ BỐ TRÍ THỰC NGHIỆM ĐỒNG BỘ:

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa trên hệ thống trang thiết bị chuyên dụng cao cấp:

  1. Nguồn phát Laser: Laser trạng thái rắn Nd:YAG 350W (bước sóng $\lambda = 1,06\ \mu\text{m}$, tần số xung $f$, độ rộng xung $w$), hệ thống quang học hội tụ gá đặt trên bàn xe dao máy tiện T6M16, trang bị đường dẫn khí bảo vệ trơ Argon áp suất cao ngăn ngừa oxy hóa bề mặt thấu kính và phôi.
  2. Thiết bị đo lực cắt: Cảm biến lực 3 thành phần FUTEK kết hợp bộ gá chuyên dụng và phần mềm thu thập dữ liệu thời gian thực, cho phép ghi nhận tức thời lực chạy dao $F_x$, lực hướng kính $F_y$ và lực cắt chính $F_z$.
  3. Thiết bị đo trường nhiệt: Máy đo nhiệt độ hồng ngoại không tiếp xúc IR-AHS (Chino - Nhật Bản) có độ nhạy cao, đo trực tiếp nhiệt độ bề mặt $T_{BM}$ tại điểm hội tụ trước mũi dao.
  4. Thiết bị phân tích tổ chức tế vi: Kính hiển vi soi kim tương đảo chiều Axio Observer D1M (Carl Zeiss - Đức) phân tích sự biến đổi pha mactenxit, austenit dư và đo chiều sâu lớp thấm nhiệt $t_{th}$ trên các mẫu cắt ngang tẩm thực bằng dung dịch Nital 4%.
  5. Thiết bị đo mòn và nhám: Kính hiển vi đo lường Mitutoyo MF Series 176 (Nhật Bản) đo chiều cao mòn mặt sau $h_s$ với độ chính xác micromet; máy đo độ nhám bề mặt điện tử đo chỉ tiêu $Ra$.

Data và phân tích

Số liệu thực nghiệm được xử lý thông qua phương pháp bình phương nhỏ nhất (Ordinary Least Squares - OLS). Các hệ số hồi quy $b_j, b_{ij}, b_{ii}$ được đánh giá mức ý nghĩa thống kê bằng tiêu chuẩn Student ($t$-test) với mức ý nghĩa $p < 0,05$. Độ tương thích của toàn bộ mô hình toán học đa thức được kiểm định nghiêm ngặt qua tiêu chuẩn Fisher ($F$-test) so sánh giữa phương sai dư và phương sai tái lập:

$$F_{calc} = \frac{S_{du}^2}{S_{tl}^2} \le F_{table}(f_{du}, f_{tl}, \alpha)$$

Các mô hình đều đạt độ tương thích cao ($R^2 > 0,92$), đảm bảo khả năng dự báo và ứng dụng trực tiếp để giải bài toán tối ưu hóa đa mục tiêu trên môi trường tính toán MATLAB.

Phát hiện đột phá và implications

Những phát hiện then chốt

Dữ liệu thực nghiệm của luận án cung cấp 5 phát hiện mang tính bước ngoặt trong công nghệ gia công thép hợp kim 9XC sau tôi (62 HRC):

  1. Quy luật thấm nhiệt và mô hình nhiệt độ bề mặt: Nhiệt độ bề mặt phôi $T_{BM}$ tỷ lệ thuận với công suất laser $P$ và tỷ lệ nghịch với tốc độ quay $n$ cũng như bước tiến $s$. Khi công suất laser tăng từ 200 W lên 330 W ở tốc độ di chuyển vết laser $v = 20\text{ m/ph}$, nhiệt độ bề mặt $T_{BM}$ tăng từ $320^\circ\text{C}$ lên $580^\circ\text{C}$. Chiều sâu thấm nhiệt $t_{th}$ đạt từ $0,12\text{ mm}$ đến $0,38\text{ mm}$. Kết quả kiểm tra tổ chức tế vi trên kính hiển vi Axio Observer D1M chỉ ra rằng tại vùng thấm nhiệt, mạng tinh thể mactenxit ram chuyển dịch nhẹ sang trạng thái mềm hóa dẻo mà không làm thay đổi thành phần hóa học hạt.
  2. Sự sụt giảm đột biến của các thành phần lực cắt: So với phương pháp tiện truyền thống không gia nhiệt (CM), tiện có gia nhiệt laser (LAM) làm giảm lực cắt tổng hợp $F$ từ 25% đến 45%. Đặc biệt, lực hướng kính $F_y$ (thành phần gây rung động chính làm giảm độ chính xác gia công) giảm mạnh nhất, lên đến 50 - 60%. Hiện tượng này được giải thích do lớp cắt bị nung nóng cục bộ làm giảm đáng kể ứng suất chảy dẻo của kim loại tại mặt trượt sơ cấp.
  3. Cải thiện vượt bậc chất lượng nhẵn bóng bề mặt: Độ nhám bề mặt $Ra$ giảm từ $1,8 - 2,5\ \mu\text{m}$ (khi tiện thông thường) xuống còn $0,45 - 0,8\ \mu\text{m}$ khi tiện có gia nhiệt laser ở chế độ tối ưu. Chi tiết sau khi tiện đạt độ bóng tương đương nguyên công mài tinh cấp 8 - 9, triệt tiêu hiện tượng tạo ba via dọc theo đường tiến dao.
  4. Kéo dài tuổi thọ dụng cụ cắt carbide TiAlN: Ở điều kiện nhiệt độ bề mặt $T_{BM} \approx 400 - 450^\circ\text{C}$, tốc độ mài mòn mặt sau dao $h_s$ giảm từ 30% đến 50% so với gia công khô thông thường. Năng lượng cắt riêng giảm làm giảm tải trọng cơ học va đập lên lưỡi cắt, hạn chế tối đa nguy cơ mẻ vỡ giòn mảnh hợp kim carbide.
  5. Hiệu ứng tái tôi tự làm nguội bề mặt (Self-quenching Hardening): Phát hiện mang tính phản trực giác nhưng có giá trị thực tiễn rất cao: nếu lựa chọn chiều sâu cắt $t < t_{th}$, một phần đáy của lớp thấm nhiệt trải qua chu trình nung nóng nhanh trên nhiệt độ austenit hóa cục bộ rồi tự nguội nhanh vào khối kim loại nền (tốc độ truyền nhiệt cực lớn vào lõi nguội). Hiện tượng này tạo nên một lớp mactenxit siêu mịn sau gia công có độ cứng tăng từ 2 đến 4 HRC so với độ cứng 62 HRC ban đầu của phôi, nâng cao khả năng chống mài mòn của chi tiết.
Thông số đánh giá Tiện thông thường (CM) Tiện trợ lực Laser (LAM) Mức độ cải thiện
Lực cắt tổng hợp ($F$) $320 - 480\text{ N}$ $180 - 290\text{ N}$ Giảm $35 - 45%$
Lực hướng kính ($F_y$) $190 - 280\text{ N}$ $85 - 130\text{ N}$ Giảm $50 - 60%$
Độ nhám bề mặt ($Ra$) $1,8 - 2,6\ \mu\text{m}$ $0,45 - 0,82\ \mu\text{m}$ Cải thiện $60 - 70%$
Độ mòn mặt sau dao ($h_s$) Mòn nhanh, dễ mẻ vỡ Mòn đều, hình thành BUE ổn định Tuổi bền tăng $1,5 - 2,0$ lần
Độ cứng tế vi lớp bề mặt $60 - 62\text{ HRC}$ $62 - 65\text{ HRC}$ Tăng cứng $2 - 4\text{ HRC}$

Implications đa chiều

  • Ý nghĩa học thuật: Bổ sung cơ sở dữ liệu thực nghiệm chuẩn hóa quốc tế về gia công nhiệt laser trên nhóm thép hợp kim dụng cụ cacbon cao crôm ($9XC$), chứng minh tính khả thi của việc thay thế dụng cụ gốm/PCBN bằng dụng cụ carbide phủ trong gia công cứng.
  • Ý nghĩa công nghệ & sản xuất: Cung cấp giải pháp công nghệ gia công "xanh", giảm thiểu tối đa việc sử dụng dung dịch bơn nguội độc hại, loại bỏ nguyên công mài tốn kém, cho phép hoàn thiện các chi tiết trục, khuôn dập, bánh răng chính xác ngay trên một lần gá đặt.
  • Khuyến nghị chính sách công nghiệp: Định hướng cho các viện nghiên cứu và doanh nghiệp cơ khí chế tạo tại Việt Nam trong việc đầu tư tích hợp các module nguồn laser phụ trợ lên máy công cụ truyền thống hoặc CNC để nâng cao năng lực chế tạo linh kiện phức tạp giá trị gia tăng cao.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn kỹ thuật nội tại:

  1. Giới hạn công suất và chế độ phát laser: Nghiên cứu thực hiện trên nguồn laser xung Nd:YAG dải công suất cực đại 350 W. Dải công suất này hạn chế khả năng mở rộng chiều sâu cắt $t > 0,4\text{ mm}$ ở tốc độ cắt cao ($v > 60\text{ m/ph}$), do tốc độ cấp nhiệt không theo kịp tốc độ dịch chuyển của mũi dao.
  2. Hệ thống điều khiển vòng hở (Open-loop Control): Nhiệt độ bề mặt $T_{BM}$ được đo đạc và kiểm soát gián tiếp thông qua việc cài đặt thông số cố định, chưa xây dựng được hệ thống điều khiển phản hồi vòng kín (closed-loop feedback) theo thời gian thực để tự động điều biến công suất laser khi xuất hiện dao động nhiệt.
  3. Cơ chế gá đặt cơ khí trên máy tiện vạn năng: Việc tích hợp đầu phát laser trên đài dao máy tiện T6M16 phụ thuộc vào hệ thống gá quang học cơ khí tĩnh, chưa tối ưu hóa góc nghiêng động của tia laser theo các quỹ đạo tiện phức tạp (tiện côn, tiện ren, tiện mặt đầu).

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Tích hợp nguồn laser sợi quang (Fiber Laser) công suất cao ($1 - 3\text{ kW}$) kết hợp đầu quét quang học galvanometer trên trung tâm tiện CNC 5 trục.
  • Xây dựng mô hình mô phỏng số đa vật lý (Finite Element Method - FEM) bằng DEFORM-3D hoặc Abaqus liên kết trường nhiệt - ứng suất động và vi cấu trúc pha trong suốt quá trình tạo phoi.
  • Phát triển hệ thống điều khiển thích nghi thông minh (Adaptive AI Control) dựa trên thuật toán học sâu, tự động nhận diện độ mòn dao và điều chỉnh tức thời mật độ công suất laser nhằm duy trì $Ra$ ổn định dưới $0,4\ \mu\text{m}$.

Tác động và ảnh hưởng

Luận án của tác giả Nguyễn Thành Huân tạo ra xung lực phát triển mạnh mẽ cho ngành công nghệ chế tạo máy:

  • Tác động học thuật: Mở ra nhánh nghiên cứu chuyên sâu về gia công có trợ lực năng lượng cao (High Energy Beam Assisted Machining) tại Đại học Bách khoa Hà Nội và các trường đại học kỹ thuật tại Việt Nam, đóng góp nguồn trích dẫn quan trọng cho các công bố quốc tế về gia công thép dụng cụ cứng.
  • Chuyển đổi công nghiệp: Giúp các doanh nghiệp sản xuất khuôn mẫu và phụ tùng cơ khí (như linh kiện bơm cao áp, trục truyền động ô tô xe máy) cắt giảm 40 - 50% thời gian gia công và tiết kiệm 30 - 60% chi phí dụng cụ cắt khi chuyển đổi từ dao PCBN sang dao hợp kim phủ TiAlN gia nhiệt laser.
  • Bảo vệ môi trường & Xã hội: Thúc đẩy phương thức gia công khô (Dry Machining) hoặc bán khô, triệt tiêu hàng nghìn lít dung dịch trơn nguội gốc dầu thải ra môi trường mỗi năm, cải thiện môi trường làm việc cho công nhân vận hành máy.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận quy hoạch thực nghiệm trực giao cấp II chuẩn mực, hệ thống mô hình toán học tương tác nhiệt - cắt gọt và bộ dữ liệu thực nghiệm tin cậy để phát triển các đề tài mở rộng.
  • Kỹ sư R&D và Nhà công nghệ: Ứng dụng trực tiếp bộ thông số công nghệ tối ưu hóa ($P, v, s, t$) vào quy trình tiện tinh các mác thép hợp kim tương đương ($9XC, X12M, SKD11, D2$) đạt độ cứng trên 60 HRC.
  • Doanh nghiệp Chế tạo Cơ khí: Lộ trình công nghệ rõ ràng để cải tiến, nâng cấp các máy công cụ hiện hữu bằng module laser phụ trợ với chi phí đầu tư vừa phải, nâng cao năng lực cạnh tranh sản phẩm cơ khí chính xác nội địa.
  • Nhà quản lý & Hoạch định chính sách: Căn cứ khoa học thực tiễn để xây dựng tiêu chuẩn kỹ thuật quốc gia về an toàn laser công nghiệp và định hướng các chương trình tài trợ nghiên cứu công nghệ chế tạo tiên tiến cấp nhà nước.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và nó mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết mềm hóa nhiệt cục bộ trong cơ học cắt gọt kim loại áp dụng cho cấu trúc mactenxit ram độ cứng cao (62 HRC) dưới nguồn laser xung Nd:YAG bước sóng ngắn ($1,06\ \mu\text{m}$). Luận án chứng minh rằng năng lượng nhiệt tập trung đã làm giảm sức bền cắt dẻo của mạng tinh thể thép hợp kim 9XC mà không cần gia nhiệt toàn khối, xác lập mô hình toán học dự báo chính xác chiều sâu thấm nhiệt ($t_{th}$) làm cơ sở khoa học để chọn chiều sâu cắt ($t$).

2. Đổi mới phương pháp luận nghiên cứu so với các công trình quốc tế tiền nhiệm?

So với các nghiên cứu của Rozzi (2000) hay W. Salem (2013) vốn chủ yếu dùng laser CO2 công suất lớn liên tục đòi hỏi lớp sơn phủ hấp thụ, luận án đã sáng tạo trong việc: (1) Ứng dụng laser xung Nd:YAG tận dụng hệ số hấp thụ tự nhiên cao của bề mặt thép, (2) Tích hợp đồng thời quy hoạch thực nghiệm trực giao cấp II với hệ thống đo kiểm 5 thông số độc lập (trường nhiệt hồng ngoại, cảm biến lực FUTEK 3D, kính hiển vi quang học mòn dao Mitutoyo và kim tương Zeiss), tạo ra hệ phương trình hồi quy đa mục tiêu hoàn chỉnh.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và có bằng chứng định lượng đi kèm?

Phát hiện bất ngờ nhất là hiệu ứng tự làm nguội gây tăng cứng tế vi lớp bề mặt chi tiết sau gia công. Khi tiện với chế độ gia nhiệt laser thích hợp, đáy vùng ảnh hưởng nhiệt nguội nhanh vào lõi kim loại đã tái hình thành cấu trúc mactenxit siêu mịn, làm tăng độ cứng lớp bề mặt từ 62 HRC lên $64 - 65\text{ HRC}$ (tăng $2 - 4\text{ HRC}$), giúp chi tiết vừa đạt độ nhẵn bóng cao ($Ra < 0,6\ \mu\text{m}$), vừa nâng cao khả năng chịu mài mòn vượt trội so với phôi ban đầu.

4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) hoàn chỉnh không?

Hoàn toàn đầy đủ và chi tiết. Luận án mô tả chính xác từ thông số hình học dao tiện ($DCMT11T304VP15TF$, góc trước $\gamma = 0^\circ$, góc sau $\alpha = 7^\circ$, bán kính mũi dao $r_\epsilon = 0,4\text{ mm}$), thành phần hóa học thép 9XC ($0,9 - 1,0%\ C; 0,9 - 1,2%\ Si; 0,9 - 1,2%\ Cr$), áp suất khí bảo vệ Argon, khoảng cách đầu phát laser đến phôi ($h = 30 - 50\text{ mm}$), đến các ma trận thực nghiệm trực giao cấp II mã hóa và bảng số liệu kiểm định $t$-Student, $F$-Fisher.

5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình ra sao?

Lộ trình 10 năm chuyển dịch từ hệ thống gia công cơ học - quang học tĩnh sang hệ thống Gia công thông minh tích hợp chùm tia laser thích nghi (Intelligent Adaptive LAM): (1) Giai đoạn 2018 - 2022: Tích hợp nguồn Fiber Laser trên trung tâm tiện CNC và điều khiển nhiệt độ vòng kín; (2) Giai đoạn 2023 - 2028: Số hóa quy trình bằng Digital Twin kết hợp mô phỏng FEM thời gian thực và tự động bù sai số nhiệt bằng trí tuệ nhân tạo.

Kết luận

  1. Thiết kế và tích hợp thành công hệ thống tiện LAM: Chế tạo hoàn chỉnh cụm gá quang học dẫn chùm tia laser rắn Nd:YAG ($\lambda = 1,06\ \mu\text{m}$) hội tụ chính xác trước mũi dao trên máy tiện vạn năng T6M16, có hệ thống khí bảo vệ trơ Argon kiểm soát oxy hóa quang học.
  2. Xây dựng hệ thống mô hình toán học thực nghiệm có độ tin cậy cao: Xác lập các hàm hồi quy phi tuyến mô tả nhiệt độ bề mặt ($T_{BM}$), chiều sâu thấm nhiệt ($t_{th}$), các thành phần lực cắt ($F_x, F_y, F_z, F$), độ nhám bề mặt ($Ra$) và độ mòn mặt sau dao ($h_s$) theo các biến công nghệ ($P, v, s, t$), vượt qua các kiểm định thống kê khắt khe của chuẩn Student và Fisher.
  3. Giải quyết bài toán tối ưu hóa đa mục tiêu bằng MATLAB: Xác định bộ thông số công nghệ tối ưu ($P = 250 - 280\text{ W}, v = 30 - 35\text{ m/phút}, s = 0,08 - 0,10\text{ mm/vòng}, t = 0,15\text{ mm}$) mang lại độ nhám bề mặt tối thiểu ($Ra \le 0,45\ \mu\text{m}$), giảm hơn 40% lực cắt và kéo dài tuổi thọ dao carbide TiAlN lên 1,5 - 2 lần.
  4. Chứng minh tính khả thi kỹ thuật - kinh tế thay thế nguyên công mài: Khẳng định tiềm năng ứng dụng dao tiện carbide phủ TiAlN giá thành thấp thay thế dao PCBN siêu cứng đắt tiền trong gia công thép 9XC đã tôi đạt 62 HRC, loại bỏ hoàn toàn nguyên công mài tinh tốn kém và độc hại.
  5. Mở ra hướng phát triển công nghệ mới tại Việt Nam: Đặt nền móng vững chắc cho các nghiên cứu chuyên sâu về gia công cắt gọt các vật liệu khó gia công (Inconel, gốm kỹ thuật, hợp kim titan) có trợ lực nguồn năng lượng laser, góp phần thúc đẩy hiện đại hóa ngành cơ khí chế tạo chính xác trong nước.
