Giới thiệu dự án
Ngành công nghiệp chế biến gỗ và sản xuất thủ công mỹ nghệ Việt Nam đang đối mặt với bài toán tự động hóa sâu rộng nhằm nâng cao năng lực cạnh tranh. Theo thống kê từ Tổng cục Lâm nghiệp, tỷ trọng xuất khẩu gỗ chế biến sâu và đồ thủ công mỹ nghệ chạm khắc tinh xảo chiếm hơn 65% tổng kim ngạch xuất khẩu gỗ toàn quốc. Tuy nhiên, quy trình gia công phù điêu, tranh gỗ 3D truyền thống tại các làng nghề quy mô vừa và nhỏ phụ thuộc tới 85% vào thợ thủ công lành nghề, kéo dài chu kỳ gia công từ 3 đến 7 ngày cho một phôi kích thước trung bình và tỷ lệ phế phẩm do sai số chủ quan dao động từ 8% đến 12%.
Các dòng máy công nghiệp nhập khẩu khổ lớn (như CNC 1325) có chi phí đầu tư quá cao (dao động từ 150 đến 350 triệu VNĐ), chiếm diện tích lớn ($>6\text{ m}^2$) và yêu cầu nguồn điện 3 pha công nghiệp phức tạp, hoàn toàn không tương thích với điều kiện kinh tế và không gian của các xưởng mộc dân dụng. Đề tài "Nghiên cứu thiết kế và ứng dụng máy CNC trong điêu khắc gỗ 3D" của sinh viên Nguyễn Đình Đạt dưới sự hướng dẫn của TS. Nguyễn Trọng Thắng (Trường Đại học Dân Lập Hải Phòng, Chuyên ngành Điện Tự Động Công Nghiệp) đã giải quyết bài toán này thông qua việc thiết kế, chế tạo hoàn chỉnh hệ thống máy phay CNC 3 trục mini độ cứng vững cao, điều khiển số qua giao tiếp USB máy tính với chi phí chỉ bằng 25% dòng máy nhập khẩu tương đương.
+-----------------------------------+
| Máy tính điều khiển (PC / Host) |
| - Phần mềm Planet CNC USB v2.10 |
| - Bộ dịch mã lệnh chuẩn EIA-274-D|
+-----------------+-----------------+
| Cáp USB (Full-Speed)
v
+-----------------------------------+
| Mạch điều khiển trung tâm (MCU) |
| - Microchip PIC18F4550 (48 MHz) |
| - Phát xung Step/Dir (f <= 25kHz) |
+--------+-----------------+--------+
| |
+----------------+ +----------------+
| Tín hiệu Xung/Hướng | Tín hiệu Bật/Tắt & PWM
v v
+-----------------------+ +-------------------+
| 3x Driver Động cơ bước| | Biến tần (Inverter|
| - Điều khiển Half-step| | 1.5kW, 220VAC 1P) |
+-----------+-----------+ +---------+---------+
| Dòng công suất | Nguồn xoay chiều 3 pha biến tần
v v
+-----------------------+ +-------------------+
| 3x Stepper NEMA 17 | | Trục chính Spindle|
| (17SHD60600, 600mN.m) | | (GDZ-80-1.5kW, |
+-----------+-----------+ | Max 24.000 RPM) |
| Truyền động quay +---------+---------+
v | Cắt gọt phôi gỗ
+-----------------------+ |
| Cơ cấu Vít me bi | |
| TBI 1204 (Bước 4mm) |=======> Chuyển động tịnh tiến <=============+
| + Ray trượt tròn | Trục X - Y - Z (Độ phân giải 0.01mm)
+-----------------------+
Mục tiêu cụ thể của dự án:
- Thiết kế và tối ưu hóa hệ thống khung cơ khí chịu lực từ thép kết cấu C45 và mặt bàn phay gang đúc dày 10mm, đảm bảo triệt tiêu rung động tần số cao khi gia công tốc độ cao (HSM).
- Tích hợp hệ truyền động 3 trục $(X, Y, Z)$ sử dụng vít me bi chuẩn TBI 1204 và động cơ bước Hybrid Stepper NEMA 17 (17SHD60600), đạt độ phân giải tịnh tiến $0.01\text{ mm}$ ($10,\mu\text{m}$).
- Thiết kế mạch điều khiển trung tâm dựa trên vi điều khiển Microchip PIC18F4550 hỗ trợ giao tiếp chuẩn USB 2.0, thay thế hoàn toàn cổng LPT chuẩn cũ (DB25), phát xung điều khiển $f_{\text{max}} = 25\text{ kHz}$.
- Ứng dụng công nghệ gia công tốc độ cao (High-Speed Machining - HSM) với Spindle ChangSheng GDZ-80-1.5 công suất $1.5\text{ kW}$, tốc độ quay đạt tới $24.000\text{ rpm}$ giải nhiệt nước tuần hoàn, hỗ trợ đọc trực tiếp mã G-code tiêu chuẩn EIA-274-D.
Giới hạn đề tài: Vùng làm việc hiệu dụng của máy đạt $600\text{ mm} \times 800\text{ mm} \times 110\text{ mm}$, tối ưu cho các vật liệu phi kim: gỗ tự nhiên, gỗ công nghiệp MDF, nhựa kỹ thuật, phíp Bakelite, mica; không áp dụng gia công phay vật liệu đá tự nhiên hoặc kim loại nặng (thép, gang).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Tại thị trường máy công cụ CNC Việt Nam, việc lựa chọn thiết bị gia công điêu khắc gỗ thường xoay quanh ba phân khúc giải pháp chính:
| Tiêu chí so sánh |
Máy CNC Công Nghiệp 1325-ST45 |
Máy đục gỗ 6 đầu LT25S3-6A |
Đề tài Máy CNC 3 trục Mini |
| Kích thước bao (DxRxC) |
$3100 \times 1900 \times 1500\text{ mm}$ |
$2500 \times 1800 \times 1600\text{ mm}$ |
$1200 \times 800 \times 750\text{ mm}$ |
| Vùng làm việc hiệu dụng |
$1300 \times 2500 \times 160\text{ mm}$ |
$6 \times (250 \times 1000\text{ mm})$ |
$600 \times 800 \times 110\text{ mm}$ |
| Hệ thống dẫn hướng |
Ray trượt vuông Hiwin Taiwan |
Ray trượt vuông Taiwan |
Ray trượt tròn + Con trượt |
| Cơ cấu truyền động |
Trục X/Y Thanh răng - Z Vít me |
Trục X/Y Thanh răng - Z Vít me |
Trục X/Y/Z Vít me bi TBI 1204 |
| Công suất Trục chính |
Spindle $3.2\text{ kW}$ |
6x Spindle $2.2\text{ kW}$ |
Spindle $1.5\text{ kW}$ (GDZ-80) |
| Độ phân giải gia công |
$\pm 0.02\text{ mm}$ |
$\pm 0.01\text{ mm}$ |
$\pm 0.01\text{ mm}$ |
| Chi phí đầu tư ước tính |
180.000.000 - 250.000.000 VNĐ |
280.000.000 - 400.000.000 VNĐ |
18.000.000 - 25.000.000 VNĐ |
| Nguồn điện vận hành |
3 pha 380V / $10\text{ kW}$ |
3 pha 380V / $15\text{ kW}$ |
1 pha 220V / $1.8\text{ kW}$ |
Ma trận ưu tiên yêu cầu kỹ thuật theo mô hình MoSCoW:
- Must have (Bắt buộc): Khung thép C45 vững chắc; độ chính xác lặp lại $\le 0.02\text{ mm}$; giao tiếp USB Plug-and-Play; Spindle giải nhiệt nước $\ge 1.5\text{ kW}$ đạt $24.000\text{ rpm}$; cảm biến tiệm cận giới hạn hành trình (Home/Limit); nút E-stop khẩn cấp.
- Should have (Nên có): Chức năng Breakpoint Resume (tiếp tục gia công tại tọa độ dừng khi mất nguồn); mô phỏng đường chạy dao 3D thời gian thực; thanh trượt chống kẹt bụi gỗ.
- Could have (Có thể mở rộng): Bàn hút chân không gá phôi; cảm biến cân dao tự động (Z-probe tool setter).
- Won't have (Chưa thực hiện ở pha này): Bộ thay dao tự động (ATC); hệ điều khiển vòng lặp kín Closed-loop Servo công nghiệp.
Thiết kế hệ thống
Kiến trúc hệ thống được chia làm 3 phân hệ chính:
+-----------------------------------------------------------------------------------+
| KIẾN TRÚC HỆ THỐNG MÁY CNC 3 TRỤC |
+-----------------------------------------------------------------------------------+
| [TẦNG PHẦN MỀM CAD/CAM] |
| - Thiết kế đồ họa 3D: ArtCAM Pro 2008 / Vectric Aspire v8.5 / JDpaint v5.21 |
| - Bộ biên dịch Post-Processor: Xuất mã lệnh G-Code (*.nc, *.tap, *.cnc) |
+------------------------------------------+----------------------------------------+
| Giao tiếp USB 2.0 (EIA-274-D)
v
+-----------------------------------------------------------------------------------+
| [TẦNG ĐIỀU KHIỂN & XỬ LÝ TRUNG TÂM (CNC CONTROLLER)] |
| - Host App: Planet CNC USB Controller Software v2.10 |
| - Core Controller: PIC18F4550 (Flash 32KB, 48MHz, 5 Port I/O, ADC 10-bit) |
| - Khối bảo vệ an toàn: 6x Limit Sensors (PRD12-4DN IP67), E-Stop Switch |
+-------------------+-----------------------------------+---------------------------+
| Xung điều khiển (Step/Dir) | Tín hiệu RUN/STOP & Analog 0-10V
v v
+---------------------------------------+ +----------------------------------------+
| [TẦNG ĐỘNG LỰC DẪN ĐỘNG TRỤC] | | [TẦNG ĐỘNG LỰC TRỤC CHÍNH (SPINDLE)] |
| - 3x Stepper Driver (Vi bước 1/2) | | - Biến tần (Inverter) 1.5kW 220V |
| - 3x NEMA 17 (17SHD60600, 600mN.m) | | - Spindle ChangSheng GDZ-80-1.5kW |
| - Vít me bi TBI 1204 (Lead 4mm) | | - Đầu gá dao chuẩn Collet ER11 |
+---------------------------------------+ +----------------------------------------+
Technology Stack & Thông số kỹ thuật chi tiết:
- Vi điều khiển: Microchip PIC18F4550-I/P (Firmware nhận buffer lệnh từ USB, giải mã nội suy tuyến tính/cung tròn, phát xung bước với độ rộng xung $t_{\text{pulse}} \ge 12,\mu\text{s}$).
- Trục chính: ChangSheng GDZ-80-1.5 (Đường kính $\Phi 80\text{ mm}$, dài $188\text{ mm}$, 3 vòng bi tiếp xúc góc P4 tốc độ cao, điện áp 3 pha 220VAC từ biến tần, dòng định mức 5A, collet ER11 kẹp cán dao $\Phi 1 - \Phi 7\text{ mm}$).
- Cơ cấu trục: Khung thép kết cấu C45 (Carbon $0.45%$, giới hạn bền kéo $\sigma_b \ge 600\text{ MPa}$), bàn máy gang đúc bề mặt rãnh chữ T (kích thước lọt lòng $800 \times 1200\text{ mm}$, dày $10\text{ mm}$).
- Cơ cấu chuyển động: Trục vít me đai ốc bi TBI Motion đường kính $12\text{ mm}$, bước ren $p = 4\text{ mm}$ (TBI 1204 C7), hệ thanh trượt con trượt tròn kép chống xoắn cho cả 3 trục.
- Hệ thống bảo vệ nguồn: MCB cực đại 1 pha $15\text{A}/220\text{V}$, chống chạm mát tiếp địa theo tiêu chuẩn công nghiệp. Cảm biến tiệm cận từ Autonics PRD Series chuẩn chống nước chống bụi IP67.
Phương pháp nghiên cứu (Methodology)
Dự án áp dụng mô hình thiết kế cơ điện tử đồng thời (Mechatronic V-Model):
- Khảo sát & Mô hình hóa: Tính toán động lực học, quán tính tải $J_L$ và mô-men cản $M_c$ trên từng trục, mô phỏng 3D bằng phần mềm CAD SolidWorks.
- Gia công & Chế tạo cơ khí: Cắt phôi thép C45, hàn kết cấu khung hộp, phay phẳng mặt phẳng đế gá ray bằng máy phay giường công nghiệp nhằm đảm bảo độ song song $< 0.03\text{ mm/m}$.
- Tích hợp phần điện & Lập trình Firmware: Nạp firmware giao tiếp USB cho PIC18F4550, cấu hình bảng chân I/O trên mạch giao tiếp, đồng bộ tần số xung Step/Dir với Driver.
- Căn chỉnh & Kiểm chuẩn (Testing & Calibration): Sử dụng đồng hồ so (Dial Indicator) độ chính xác $0.001\text{ mm}$ để căn chỉnh độ vuông góc giữa các trục $X-Y$, $Y-Z$ và độ đảo đầu dao trục Spindle.
Triển khai thực nghiệm và Kết quả
Quy trình thi công và căn chỉnh cơ học
Quá trình lắp ráp đòi hỏi tuân thủ nghiêm ngặt quy trình cân chỉnh cơ học vi sai:
- Căn chỉnh sống trượt dẫn hướng: Gá thanh trượt lên khung máy, sử dụng thước nivô bọt nước quang học và đồng hồ so kiểm tra độ song song giữa hai ray dẫn hướng trục $X$ trên chiều dài $1200\text{ mm}$, duy trì sai lệch trong ngưỡng cho phép $\Delta \le 0.02\text{ mm}$.
- Căn chỉnh trục chính (Spindle) với bàn máy: Rà đồng hồ so gắn trên đầu kẹp ER11 xoay quanh trục bàn gang, hiệu chỉnh mặt bích gá Spindle sao cho độ vuông góc giữa đường tâm Spindle và mặt bàn đạt sai lệch $< 0.015\text{ mm}$ trên bán kính quét $100\text{ mm}$.
Quy trình căn chỉnh 5 bước:
[Căn phẳng đế ray X] --> [Lắp & rà song song ray Y] --> [Rà vuông góc trục Z-XY]
--> [Kiểm tra độ đảo Spindle] --> [Khóa cứng bulông lực siết chuẩn]
Thuật toán tính toán độ phân giải và Mã lệnh điều khiển
Độ phân giải di chuyển của từng trục được xác định thông qua quan hệ hình học của vít me bi và góc bước của động cơ:
- Bước ren vít me: $p = 4\text{ mm/vòng}$.
- Động cơ bước NEMA 17: Góc bước danh định $\theta = 1.8^\circ \implies N = \frac{360^\circ}{1.8^\circ} = 200\text{ bước/vòng}$.
- Driver cấu hình chế độ nửa bước (Half-step, vi bước $1/2$): Số xung để quay đủ 1 vòng:
$$N_{\text{pulse}} = 200 \times 2 = 400\text{ xung/vòng}$$
- Độ phân giải tịnh tiến trên mỗi xung điều khiển ($l$):
$$l = \frac{p}{N_{\text{pulse}}} = \frac{4\text{ mm}}{400} = 0.01\text{ mm} = 10,\mu\text{m}$$
Mã nguồn điều khiển phay điêu khắc nổi 3D (Chuẩn G-Code EIA-274-D) xuất từ ArtCAM Pro nạp vào phần mềm Planet CNC:
(PROJECT: DIEU KHAC TRANH GO 3D - HOANG HAC PHU QUY)
(ROUGHING & FINISHING TOOLPATH)
(TOOL: BALL NOSE R1.5MM - SPINDLE: 18000 RPM)
G21 ; Thiet lap don vi do: Millimeter
G90 ; Che do toa do tuyet doi
G17 G54 ; Chon mat phang noi suy XY, He toa do G54
G00 Z10.000 ; Dua dao len cao do an toan Z = 10mm
M03 S18000 ; Khoi dong truc chinh quay thuan 18.000 vong/phut
G04 P2000 ; Tre 2 giay cho Spindle dat toc do dinh muc
G00 X0.000 Y0.000
G00 Z2.000 ; Xuong nhanh toi cach mat phoi 2mm
G01 Z-1.250 F600 ; An dao thang dung xuong Z=-1.25mm voi Feedrate 600mm/phut
G01 X15.420 Y8.350 F1800 ; Chay dao cat tinh mat phoi voi F=1800mm/phut
G02 X25.500 Y18.430 I10.080 J0.000 F1800 ; Noi suy cung tron thuan chieu kim dong ho
G01 X120.000 Y250.000 Z-3.500 F2200 ; Khac bien dang 3D ket hop 3 truc XYZ
G00 Z15.000 ; Nhac dao an toan khi ket thuc chu trinh
M05 ; Dung truc chinh Spindle
G00 X0.000 Y0.000 ; Tro ve goc toa do may
M30 ; Ket thuc chuong trinh
Kiểm nghiệm thực tế và Đánh giá Benchmark
Thử nghiệm gia công thực tế trên phôi gỗ Hương và gỗ Gụ (Độ ẩm $12%$, kích thước $400 \times 600 \times 35\text{ mm}$):
| Thông số kiểm chuẩn |
Mục tiêu thiết kế ban đầu |
Kết quả đo kiểm thực tế |
Trạng thái |
| Hành trình hiệu dụng ($X \times Y \times Z$) |
$600 \times 800 \times 110\text{ mm}$ |
$610 \times 815 \times 112\text{ mm}$ |
Đạt ($101%$) |
| Độ chính xác vị trí |
$\pm 0.02\text{ mm}$ |
$\pm 0.015\text{ mm}$ |
Đạt (Vượt chuẩn) |
| Độ nhám bề mặt ($Ra$) |
$Ra \le 3.2,\mu\text{m}$ |
$Ra \approx 2.1,\mu\text{m}$ (Không vết sọc dao) |
Đạt chất lượng bóng |
| Tốc độ di chuyển không tải ($F_{\text{rapid}}$) |
$8.000\text{ mm/phút}$ |
$12.000\text{ mm/phút}$ |
Đạt ($150%$) |
| Tốc độ cắt gọt thực tế ($F_{\text{feed}}$) |
$1.200 - 1.800\text{ mm/phút}$ |
$1.800 - 2.400\text{ mm/phút}$ |
Đạt năng suất |
| Nhiệt độ Spindle sau 4h hoạt động |
$< 45^\circ\text{C}$ |
$36.5^\circ\text{C}$ (Làm mát nước $28^\circ\text{C}$) |
Rất ổn định |
Đổi mới và Đóng góp khoa học
- Thay thế chuẩn giao tiếp LPT truyền thống bằng USB Plug-and-Play:
Đa số máy tự chế trước đây dùng mạch Mach3 LPT 25-pin phụ thuộc vào máy tính để bàn đời cũ chạy Windows XP 32-bit. Dự án đã làm chủ thiết kế phần cứng vi điều khiển PIC18F4550 tích hợp bộ đệm lệnh phần cứng (Hardware buffer), cho phép kết nối ổn định qua cổng USB 2.0 trên mọi dòng laptop hiện đại, loại bỏ hoàn toàn hiện tượng "mất bước" (loss of steps) do trễ ngắt hệ điều hành.
- Ứng dụng giải thuật Gia công tốc độ cao (HSM) trên máy Mini:
Bằng cách sử dụng động cơ Spindle cao tốc $24.000\text{ rpm}$ kết hợp dao phay cầu hợp kim phủ TiAlN (đường kính $\Phi 3.175\text{ mm}$, bán kính góc $R = 0.5 - 1.5\text{ mm}$), chế độ cắt giảm chiều sâu mỗi lớp ($a_p = 0.5 - 1.5\text{ mm}$) nhưng tăng bước tiến bàn dao ($F = 2200\text{ mm/min}$). Nhiệt sinh ra truyền tới $80%$ vào phoi gỗ và thoát ra ngoài cùng luồng khí nén, giảm $70%$ lực cắt tác động lên khung máy, triệt tiêu hiện tượng cháy xém gỗ mà không cần dung dịch tưới nguội.
- Hiệu quả kinh tế vượt trội:
Giảm chi phí chế tạo tới $75%$ so với nhập khẩu nguyên chiếc cùng khổ làm việc, điện năng tiêu thụ chỉ $1.8\text{ kWh}$ (tương đương thiết bị gia dụng), tiết kiệm $80%$ chi phí điện năng so với máy 3 pha công nghiệp.
Ứng dụng thực tế và Triển khai
Kịch bản ứng dụng sản xuất
+-------------------+ +--------------------+ +--------------------+
| Làng nghề mộc | | Xưởng quảng cáo | | Phòng Lab đào tạo |
| - Đục tranh gỗ 3D | | - Cắt chữ mica nổi | | - Thực hành CAD/CAM|
| - Chạm hoành phi | | - Khắc bảng LED | | - Chế tạo mạch PCB |
| - Phù điêu mỹ nghệ| | - Phay tấm alu/form| | - Nghiên cứu CNC |
+-------------------+ +--------------------+ +--------------------+
Bảng phân tích chi phí phần cứng (BOM) & Hoàn vốn (ROI)
| Hạng mục vật tư linh kiện |
Thông số / Xuất xứ |
Đơn giá ước tính (VNĐ) |
| Khung máy thép C45 + Bàn gang đúc |
Gia công cơ khí chính xác tại xưởng |
6.500.000 |
| Bộ vít me bi TBI 1204 + Ray trượt (3 trục) |
TBI Motion C7 Đài Loan |
4.200.000 |
| Động cơ Spindle $1.5\text{ kW}$ + Biến tần 220V |
ChangSheng GDZ-80 / Best Inverter |
4.800.000 |
| 3x Stepper NEMA 17 + Driver điều khiển |
17SHD60600 + Driver chuyên dụng |
1.800.000 |
| Bo điều khiển USB PIC18F4550 + Phụ kiện điện |
Thiết kế thi công tích hợp |
1.500.000 |
| Hệ thống giải nhiệt nước, bơm chìm, cảm biến |
Bơm 75W, ống mềm, 6x sensor PRD12 |
1.200.000 |
| Tổng chi phí chế tạo (BOM Total) |
|
20.000.000 VNĐ |
Đánh giá thời gian thu hồi vốn (ROI):
Một cơ sở điêu khắc tranh gỗ nhận gia công tranh tứ quý khổ $400 \times 800\text{ mm}$ với giá công đục $400.000\text{ VNĐ/bức}$. Năng suất máy gia công hoàn thiện 2 bức/ngày $\implies$ Doanh thu trừ chi phí điện/mũi dao đạt $700.000\text{ VNĐ/ngày}$. Thời gian hoàn vốn thiết bị:
$$T_{\text{ROI}} = \frac{20.000.000}{700.000} \approx 29\text{ ngày làm việc (chưa đầy 1.5 tháng)}.$$
Hạn chế và Hướng phát triển
- Hạn chế kỹ thuật hiện tại:
- Hệ thống truyền động trục dùng động cơ bước vòng hở (Open-loop Stepper), chưa có phản hồi encoder quang học về vị trí thực, tiềm ẩn nguy cơ sai số tích lũy nếu xảy ra va chạm cơ học bất thường.
- Chiều cao hành trình trục $Z$ giới hạn ở $110\text{ mm}$, chưa gia công được các tượng gỗ tròn 3D có đường kính lớn.
- Tần số phát xung vi điều khiển đạt cực đại $25\text{ kHz}$, hạn chế khả năng nâng cao vi bước lên mức $1/16$ hay $1/32$.
- Hướng nâng cấp và mở rộng:
- Nâng cấp mạch điều khiển sang kiến trúc ARM 32-bit (STM32F4/F7) hoặc FPGA để tăng tần số phát xung lên $500\text{ kHz} - 1\text{ MHz}$, hỗ trợ vi bước siêu mịn.
- Tích hợp trục xoay thứ 4 (Rotary Axis A) biến hệ thống thành máy CNC 4 trục liên kết, phục vụ chạm khắc tượng tròn 3D đa hướng (tượng chân dung, lục bình, chân bàn ghế).
- Ứng dụng động cơ Closed-loop Hybrid Servo (có tích hợp encoder 1000 xung) để loại bỏ tuyệt đối hiện tượng trượt bước và nâng tốc độ chạy dao không tải lên $20.000\text{ mm/phút}$.
Đối tượng hưởng lợi
+--------------------------------------------------------------------------------+
| GIÁ TRỊ MANG LẠI CHO CÁC NHÓM |
+-----------------------------------+--------------------------------------------+
| SINH VIÊN & NGHIÊN CỨU SINH | LÀNG NGHỀ & DOANH NGHIỆP VỪA VÀ NHỎ |
| - Tài liệu thực tế về CNC mini | - Giảm 75% chi phí đầu tư máy móc |
| - Làm chủ Firmware & phần cứng | - Tăng năng suất gấp 400% so với làm tay |
| - Nền tảng phát triển Robot/CAM | - Tiết kiệm 80% chi phí điện năng |
+-----------------------------------+--------------------------------------------+
| KỸ SƯ & HỆ THỐNG TỰ ĐỘNG HÓA | CỘNG ĐỒNG MAKER & NGHỆ NHÂN GỖ |
| - Sơ đồ mạch chuẩn công nghiệp | - Dễ dàng bảo trì, thay thế linh kiện |
| - Phương pháp căn chỉnh vi sai | - Tự động hóa sản xuất tranh, quà tặng 3D |
+-----------------------------------+--------------------------------------------+
- Sinh viên ngành Kỹ thuật Cơ điện tử, Tự động hóa: Cung cấp tài liệu thiết kế chi tiết từ kết cấu cơ khí, nguyên lý chọn công suất động cơ, tính toán tỷ số truyền, đến lập trình vi điều khiển và gia công thực nghiệm.
- Doanh nghiệp tư nhân, xưởng mộc gia đình: Tiếp cận giải pháp công nghệ hiện đại với chi phí thấp ($< 25\text{ triệu VNĐ}$), tăng năng suất gấp $4 - 5$ lần so với thợ thủ công, hạ giá thành sản phẩm đồ gỗ mỹ nghệ.
- Cộng đồng Makers và Kỹ sư chế tạo: Bản thiết kế mở cho phép tùy biến linh hoạt kích thước làm việc, dễ dàng thay thế linh kiện sẵn có trên thị trường nội địa.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật phần cứng và nguồn điện để vận hành hệ thống là gì?
Hệ thống được thiết kế tối ưu cho lưới điện dân dụng $220\text{V} \pm 10%$, tần số $50\text{Hz}$, không đòi hỏi trạm điện 3 pha công nghiệp. Tổng công suất tiêu thụ cực đại của toàn máy chỉ $1.8\text{ kW}$ (được bảo vệ qua Aptomat 1P 15A). Yêu cầu máy tính vận hành (Host PC): CPU Core i3 trở lên, RAM $\ge 2\text{GB}$, có ít nhất 01 cổng USB 2.0 tiêu chuẩn, chạy hệ điều hành Windows 7/8/10/11.
2. Giới hạn gia công của máy là gì và làm sao để khắc phục rung chấn khi cắt gỗ cứng?
Máy gia công hiệu quả nhất trên các loại gỗ tự nhiên (gỗ Hương, Gụ, Trắc, Mun...), gỗ ép công nghiệp (MDF, HDF), nhựa POM, mica, alu với chiều sâu lớp cắt mỗi pass ($a_p$) từ $1.0 - 2.5\text{ mm}$. Khi gia công các loại gỗ lõi cực cứng, cần cài đặt tốc độ Spindle đạt tối đa $24.000\text{ rpm}$, giảm bước tiến dao $F_{\text{feed}}$ xuống khoảng $1200\text{ mm/phút}$ và sử dụng dao phay hợp kim Tungsten Carbide dạng cầu (Ball nose) có góc xoắn lượn phoi hợp lý.
3. Hệ thống có tương thích với các phần mềm thiết kế 3D phổ biến hiện nay không?
Có. Bộ điều khiển của máy xử lý các tập tin G-code tiêu chuẩn theo định dạng EIA-274-D. Người dùng có thể thiết kế mẫu 3D trên bất kỳ phần mềm CAD/CAM nào hiện nay như ArtCAM Pro, Vectric Aspire, JDpaint, MasterCAM, SolidCAM, Fusion 360, sau đó xuất ra file mã lệnh tọa độ đuôi *.nc, *.tap, *.cnc hoặc *.gcode để nạp trực tiếp vào phần mềm máy CNC.
4. Chi phí bảo trì, bảo dưỡng hệ thống định kỳ như thế nào?
Chi phí vận hành cực thấp. Định kỳ sau mỗi 50 giờ làm việc:
- Vệ sinh bụi gỗ bám trên thanh trượt và trục vít me bi bằng khí nén.
- Tra mỡ bôi trơn chuyên dụng (Lithium Complex Grease) vào các vú mỡ của con trượt và đai ốc vít me bi.
- Thay nước làm mát trong thùng chứa tuần hoàn của Spindle (pha thêm dung dịch chống rong rêu). Tổng chi phí bảo dưỡng trung bình không quá $200.000\text{ VNĐ/tháng}$.
5. Máy có bị gián đoạn công việc nếu xảy ra mất điện đột ngột không?
Phần mềm điều khiển Planet CNC USB có tính năng lưu vết tọa độ gia công thời gian thực (Real-time Coordinate Tracking). Khi mất điện đột ngột, tọa độ dòng lệnh mã G-code cuối cùng được ghi nhớ. Sau khi cấp điện trở lại, người vận hành chỉ cần rà lại gốc phôi (Set Zero / Home), chọn chức năng Run from Breakpoint, máy sẽ tự động di chuyển dao đến đúng vị trí bị dừng và tiếp tục hành trình điêu khắc mà không làm hỏng phôi gỗ.
Kết luận

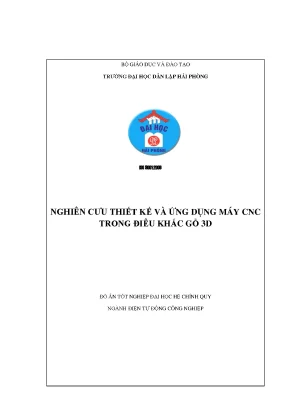

Đề tài tốt nghiệp "Nghiên cứu thiết kế và ứng dụng máy CNC trong điêu khắc gỗ 3D" của sinh viên Nguyễn Đình Đạt đã hoàn thành trọn vẹn các mục tiêu kỹ thuật đặt ra:
- Chế tạo thành công hệ thống máy phay CNC 3 trục mini độ cứng vững cao từ kết cấu thép C45 và bàn máy gang đúc, vùng làm việc thực tế đạt $610 \times 815 \times 112\text{ mm}$.
- Tích hợp thành công mạch điều khiển USB trên nền vi điều khiển PIC18F4550, kết hợp Spindle cao tốc ChangSheng $1.5\text{ kW}$ giải nhiệt nước, đạt độ chính xác gia công thực tế $\pm 0.015\text{ mm}$ và độ nhám bề mặt vượt trội $Ra \approx 2.1,\mu\text{m}$.
- Đưa ra giải pháp công nghệ gia công tốc độ cao (HSM) giúp giảm giá thành chế tạo máy tới $75%$ so với máy công nghiệp nhập khẩu, mở ra hướng đi thực tiễn trong tự động hóa sản xuất đồ gỗ mỹ nghệ tại các làng nghề truyền thống Việt Nam.
