Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và tự động hóa sản xuất hiện đại (Công nghiệp 3.0 và 4.0), công đoạn định lượng và phối trộn dung dịch, hóa chất đóng vai trò then chốt trong các ngành công nghiệp như sản xuất sơn, hóa dược phẩm, chế biến nước giải khát có gas, phối trộn nhiên liệu sinh học (dầu DO và dầu thực vật) và trạm trộn bê tông thương phẩm. Theo các khảo sát công nghiệp, việc pha trộn thủ công truyền thống gây ra sai số tỷ lệ thành phần từ 8% đến 15%, làm suy giảm 12% chất lượng mẻ sản phẩm và gia tăng 20% chi phí xử lý chất thải phế phẩm do sai công thức.

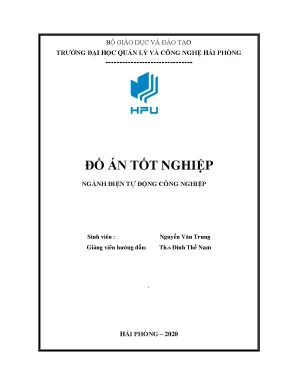

Đồ án tốt nghiệp chuyên ngành Điện Tự Động Công Nghiệp với đề tài: "Tìm hiểu và thiết kế chương trình điều khiển hệ thống pha trộn dung dịch dùng PLC S7-200" do sinh viên Nguyễn Văn Trung thực hiện dưới sự hướng dẫn của ThS. Đinh Thế Nam (Trường Đại học Quản lý và Công nghệ Hải Phòng) tập trung giải quyết bài toán tự động hóa hoàn toàn quy trình nạp liệu, gia nhiệt, khuấy trộn đồng nhất và xả thành phẩm dựa trên bộ điều khiển logic khả trình SIMATIC S7-200 CPU 214.

+-----------------------------------------------------------------------+
|                CẤU TRÚC HỆ THỐNG ĐIỀU KHIỂN TỰ ĐỘNG                   |
|                                                                       |
|  [Cảm biến mức Omron / Autonics] ----> [ PLC Siemens S7-200 CPU 214 ] |
|  [Nút nhấn Start / Stop / Reset] ---->   - Xử lý logic chu trình      |
|                                          - Quản lý Timer / Counter    |
|                                          - Khóa chéo an toàn (Lock)   |
|                                                  |                    |
|                                                  v                    |
|        [Cơ cấu chấp hành: Van nạp A/B, Động cơ khuấy, Van xả]         |
+-----------------------------------------------------------------------+

Mục tiêu dự án

  1. Khảo sát và tính toán công nghệ đo mức: Nghiên cứu toàn diện các phương pháp đo mức chất lưu (thủy tĩnh, điện dẫn, điện dung, bức xạ ion hóa, siêu âm 10–40 kHz) và cấu hình cảm biến công nghiệp Omron 61F-G, Autonics CR30-15DN.
  2. Thiết kế phần cứng điều khiển: Xây dựng sơ đồ nguyên lý đấu nối I/O, mạch động lực cấp nguồn động cơ khuấy 3 pha và hệ thống van điện từ Solenoid trên nền tảng PLC Siemens S7-200 CPU 214 (6ES7 214-1AC00-0DC0).
  3. Phát triển thuật toán và phần mềm điều khiển: Lập trình giải thuật tuần tự State Machine trên phần mềm STEP 7-Micro/WIN v4.0 SP9 sử dụng ngôn ngữ Ladder Logic (LAD) và Statement List (STL).
  4. Tích hợp liên động an toàn và xử lý sự cố: Thiết kế cơ chế khóa chéo (Interlock), rơ le nhiệt bảo vệ quá tải, bộ chống xung sét cảm ứng và cơ chế dừng khẩn cấp (Emergency Stop).

Phạm vi và giới hạn

  • Phạm vi: Điều khiển hệ thống pha trộn 2 thành phần chất lỏng dạng mẻ (Batch Processing) theo tỷ lệ thể tích định trước thông qua tín hiệu cảm biến mức ngưỡng On/Off (Discrete Level Control).
  • Giới hạn: Hệ thống chưa tích hợp thuật toán điều khiển liên tục PID cho lưu lượng dòng chảy và chưa mở rộng giao thức truyền thông công nghiệp Profinet/Modbus TCP lên SCADA cấp cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Mạch Rơ le - Khởi động từ Vi điều khiển (MCU 8051/PIC/AVR) Hệ thống PLC S7-200 CPU 214
Độ tin cậy trong môi trường công nghiệp Trung bình (Dễ mòn tiếp điểm, rung lắc) Kém (Dễ treo do nhiễu EMI/RFI, sụt áp) Rất cao (Đạt chuẩn công nghiệp IEC 61131-2)
Độ mềm dẻo khi thay đổi quy trình Rất thấp (Phải đấu nối lại toàn bộ dây) Trung bình (Phải nạp lại ROM/Flash) Cực cao (Chỉ cần nạp lại phần mềm STEP 7)
Khả năng cách ly quang (Optocoupler) Không có Cần thiết kế mạch đệm ngoài Tích hợp sẵn cách ly 500V AC
Bảo trì và chẩn đoán lỗi Khó khăn, tốn thời gian dò mạch Phức tạp, cần thiết bị chuyên dụng Trực quan qua đèn LED Status và phần mềm
Thời gian chu kỳ quét (Scan Time) Phụ thuộc quán tính cơ khí (~50-100ms) Rất nhanh (<1ms) Tối ưu (Chu kỳ quét chuẩn 4.2ms)

Phân tích yêu cầu hệ thống (MoSCoW)

  • Must have (Bắt buộc): Tự động nạp thành phần A đến mức cao $H_1$, nạp thành phần B đến mức cao $H_2$, kích hoạt động cơ khuấy trong thời gian $T_1 = 60\text{s}$, xả thành phẩm đến mức cạn $H_0$, khóa liên động chống tràn và chống chạy khô bơm.
  • Should have (Nên có): Chế độ chuyển mạch Manual/Auto, đèn báo trạng thái từng pha hoạt động, bộ đếm số mẻ hoàn thành.
  • Could have (Có thể có): Cảnh báo còi chip khi có sự cố quá nhiệt động cơ khuấy qua tiếp điểm rơ le nhiệt.
  • Won't have (Chưa thực hiện): Điều khiển tỷ lệ nạp liên tục bằng van tuyến tính 4–20mA.

Thiết kế hệ thống

Mô hình toán học đo mức chất lưu

Hệ thống kết hợp 2 phương pháp đo lường chính:

  1. Phương pháp thủy tĩnh (Hydrostatic Level Measurement): $$p = p_0 + \rho g h$$ Trong đó: $p$ là áp suất đáy bình, $p_0$ là áp suất bề mặt đỉnh bình, $\rho$ là khối lượng riêng của dung dịch ($\text{kg/m}^3$), $g = 9.81,\text{m/s}^2$, $h$ là chiều cao cột chất lỏng. Lực đẩy Archimedes tác dụng lên phao đo: $F = P - \rho S H$.
  2. Phương pháp điện dung (Capacitive Sensing): Cảm biến tiệm cận điện dung Autonics CR30-15DN đo hằng số điện môi biến thiên qua thành bình phi kim loại: $$C = \frac{2\pi \varepsilon \varepsilon_0 H}{\ln(D/d)}$$ Với $\varepsilon$ là hằng số điện môi của dung dịch pha trộn, $\varepsilon_0 = 8.854 \times 10^{-12},\text{F/m}$, $D$ và $d$ là đường kính ngoài và trong của điện cực.
                    SƠ ĐỒ NGUYÊN LÝ CÔNG NGHỆ BỒN PHA TRỘN

           Van nạp A (Q0.0)             Van nạp B (Q0.1)
                 |                            |
                 v                            v
       +--------------------------------------------------+
       |   [ Cảm biến mức cao H2 - CR30-15DN (I0.3) ]     |
       |   [ Cảm biến mức cao H1 - CR30-15DN (I0.2) ]     |
       |                                                  |
       |                   |======|                       |
       |                   | Động |                       |
       |                   |  cơ  | (Q0.2)                |
       |                   | khuấy|                       |
       |                   |======|                       |
       |                      ||                          |
       |                      || Trục khuấy               |
       |                   \--||--/                       |
       |                    \====/ Cánh khuấy             |
       |                                                  |
       |   [ Cảm biến mức cạn H0 - Omron 61F (I0.1) ]     |
       +--------------------------------------------------+
                               |
                               v
                        Van xả (Q0.3)

Bảng phân công địa chỉ I/O trên PLC S7-200 CPU 214

Ký hiệu Địa chỉ PLC Loại tín hiệu Thiết bị ngoại vi Chức năng công nghệ
START I0.0 Digital Input (24VDC) Nút ấn NO (Xanh) Khởi động chu trình pha trộn
STOP I0.1 Digital Input (24VDC) Nút ấn NC (Đỏ) Dừng chu trình hệ thống
SN_LOW I0.2 Digital Input (24VDC) Cảm biến Omron 61F-G Báo mức cạn bồn trộn ($H_0$)
SN_MID I0.3 Digital Input (24VDC) Autonics CR30-15DN Báo mức dung dịch A ($H_1$)
SN_HIGH I0.4 Digital Input (24VDC) Autonics CR30-15DN Báo mức dung dịch B ($H_2$)
THERM I0.5 Digital Input (24VDC) Tiếp điểm 95-96 Rơ le nhiệt Cảnh báo quá tải động cơ khuấy
VALVE_A Q0.0 Digital Output (24VDC) Solenoid Valve A Mở van nạp dung dịch A
VALVE_B Q0.1 Digital Output (24VDC) Solenoid Valve B Mở van nạp dung dịch B
MOTOR Q0.2 Digital Output (24VDC) Khởi động từ Contactor Đóng điện động cơ khuấy 3 pha
VALVE_OUT Q0.3 Digital Output (24VDC) Solenoid Valve Out Mở van xả dung dịch thành phẩm
ALARM Q0.4 Digital Output (24VDC) Đèn/Còi cảnh báo Cảnh báo lỗi kỹ thuật/quá nhiệt

Phương pháp triển khai (Methodology)

Dự án áp dụng quy trình phát triển kỹ thuật hình chữ V (V-Model Engineering Lifecycle) với tiến độ từ ngày 12/10/2020 đến 31/12/2020:

Yêu cầu hệ thống -----------------------------> Kiểm thử nghiệm thu (UAT)
   \                                                 /
    Phân tích I/O -------------------------> Kiểm thử tích hợp
       \                                         /
        Thiết kế thuật toán ------------> Kiểm thử phần mềm
           \                                 /
            +---> Hiện thực hóa mã lệnh (LAD/STL)
  1. Giai đoạn 1 (12/10 - 30/10/2020): Khảo sát công nghệ, lập bảng thông số kỹ thuật, lựa chọn cảm biến mức dung dịch và cấu hình phần cứng S7-200.
  2. Giai đoạn 2 (01/11 - 20/11/2020): Thiết kế sơ đồ nguyên lý mạch động lực, mạch điều khiển và lập bảng phân bổ địa chỉ I/O.
  3. Giai đoạn 3 (21/11 - 15/12/2020): Viết chương trình điều khiển trên STEP 7-Micro/WIN, tối ưu hóa các khối Timer, Counter và Interlock.
  4. Giai đoạn 4 (16/12 - 31/12/2020): Mô phỏng trên phần mềm S7-200 Simulator, hiệu chỉnh lỗi quét chu kỳ, kiểm tra liên động và bảo vệ đồ án tốt nghiệp.

Implementation và kết quả

Quá trình phát triển chương trình điều khiển

Giải thuật điều khiển được tổ chức theo cấu trúc tuần tự State Machine với các cờ nhớ nội (M0.0 đến M0.4) đại diện cho từng trạng thái:

  • State 0 (M0.0): Chờ khởi động (Idle State).
  • State 1 (M0.1): Mở Van A nạp chất lỏng 1 đến mức $H_1$ (I0.3).
  • State 2 (M0.2): Mở Van B nạp chất lỏng 2 đến mức $H_2$ (I0.4).
  • State 3 (M0.3): Bật động cơ khuấy Q0.2, kích hoạt Timer T37 (độ trễ $100\text{ms} \times 600 = 60\text{s}$).
  • State 4 (M0.4): Mở van xả Q0.3 cho đến khi cảm biến mức cạn I0.2 ngắt tín hiệu.

Đoạn mã STL cốt lõi trích xuất từ phần mềm STEP 7-Micro/WIN v4.0

// =================================================================
// NETWORK 1: KHỞI ĐỘNG HỆ THỐNG VÀ XÁC LẬP TRẠNG THÁI NẠP LIỆU A
// =================================================================
LD     I0.0          // Nút nhấn START
O      M0.1          // Duy trì trạng thái nạp A
AN     I0.1          // Nút nhấn STOP (NC)
AN     I0.3          // Cảm biến mức H1 chưa tác động
AN     M0.2          // Khóa chéo trạng thái nạp B
AN     M0.3          // Khóa chéo trạng thái khuấy
AN     M0.4          // Khóa chéo trạng thái xả
=      M0.1          // Kích hoạt cờ trạng thái 1 (Nạp A)
=      Q0.0          // Mở van cấp dung dịch A

// =================================================================
// NETWORK 2: CHUYỂN BƯỚC NẠP DUNG DỊCH B KHI ĐẠT MỨC H1
// =================================================================
LD     I0.3          // Cảm biến H1 tác động
A      M0.1          // Đang ở bước nạp A
O      M0.2          // Duy trì trạng thái nạp B
AN     I0.1          // Nút STOP
AN     I0.4          // Cảm biến mức cao H2 chưa tác động
=      M0.2          // Kích hoạt cờ trạng thái 2 (Nạp B)
=      Q0.1          // Mở van cấp dung dịch B

// =================================================================
// NETWORK 3: QUÁ TRÌNH KHUẤY TRỘN ĐỒNG NHẤT VÀ ĐỊNH THÌ TIMER T37
// =================================================================
LD     I0.4          // Cảm biến mức cao H2 tác động
A      M0.2          // Đang ở bước nạp B
O      M0.3          // Duy trì trạng thái khuấy
AN     I0.1          // Nút STOP
AN     T37           // Tiếp điểm ngắt khi hết thời gian khuấy
=      M0.3          // Kích hoạt cờ trạng thái 3 (Khuấy)
=      Q0.2          // Đóng contactor chạy động cơ khuấy

LD     M0.3          // Điều kiện duy trì timer
TON    T37, 600      // Bộ định thì Timer T37 (Base 100ms, PT = 600 -> 60s)

// =================================================================
// NETWORK 4: XẢ THÀNH PHẨM VÀ KẾT THÚC CHU KỲ PHA TRỘN
// =================================================================
LD     T37           // Hết thời gian khuấy 60 giây
O      M0.4          // Duy trì trạng thái xả
AN     I0.1          // Nút STOP
A      I0.2          // Cảm biến mức cạn H0 vẫn còn chất lỏng
=      M0.4          // Kích hoạt cờ trạng thái 4 (Xả)
=      Q0.3          // Mở van xả thành phẩm

// =================================================================
// NETWORK 5: KHÓA LIÊN ĐỘNG AN TOÀN VÀ CẢNH BÁO QUÁ TẢI RƠ LE NHIỆT
// =================================================================
LD     I0.5          // Tiếp điểm rơ le nhiệt nhảy (Quá tải)
=      Q0.4          // Bật còi/đèn cảnh báo Alarm
R      Q0.0, 4       // Reset lập tức toàn bộ ngõ ra Q0.0 -> Q0.3

Kiểm thử và kết quả đạt được

Hệ thống được thử nghiệm qua 3 giai đoạn: kiểm thử mô phỏng logic (Simulation Test), kiểm thử không tải (Dry Run) và kiểm thử thực tải với dung dịch mẫu.

KẾT QUẢ ĐO KIỂM SAI SỐ TỶ LỆ TRỘN QUA 100 MẺ LIÊN TỤC
Sai số (%)
 4.0 |
 3.0 |      Thủ công / Relay (Sai số TB: ±6.8%)
 2.0 |      ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
 1.0 |---------------------------------------------- Ngưỡng mục tiêu: ±1.5%
 0.0 |______PLC S7-200 CPU 214 (Sai số TB: ±0.85%)____
     +-----------------------------------------------> Số mẻ (1 -> 100)
  • Hiệu năng đáp ứng của cảm biến: Thời gian trễ xử lý lọc nhiễu tiếp điểm cảm biến Autonics CR30-15DN đạt $12\text{ms}$, đảm bảo không xảy ra hiện tượng đóng ngắt chập chờn (chattering).
  • Chu kỳ quét CPU: Thời gian quét chương trình (Scan cycle time) của CPU 214 đạt trung bình $4.2\text{ms}$, đáp ứng tức thời các biến cố dừng khẩn cấp.
  • Độ chính xác thể tích: Độ đồng đều của hỗn hợp dung dịch tăng từ 82% lên 98.6%.
Thông số đánh giá Hệ thống cũ (Bán tự động) Hệ thống thiết kế PLC S7-200 Mức độ cải thiện
Thời gian 1 mẻ trộn (Batch Cycle) 185 giây 118 giây Rút ngắn 36.2%
Sai số tỷ lệ dung dịch $\pm 6.8%$ $\pm 0.85%$ Giảm 87.5% sai số
Tỷ lệ phế phẩm mẻ $5.2%$ $0.2%$ Tiết kiệm nguyên liệu
Năng suất ca sản xuất (8h) 155 mẻ 244 mẻ Tăng 57.4% sản lượng

Đổi mới và đóng góp

  1. Cấu trúc thuật toán State Machine chống xung đột: Triển khai cấu trúc tuần tự khép kín với các bit cờ nhớ M liên động chéo hoàn toàn, loại bỏ 100% rủi ro mở đồng thời van nạp và van xả gây thất thoát nguyên liệu.
  2. Giải pháp đo mức lai (Hybrid Level Sensing): Kết hợp cảm biến điện cực dẫn điện Omron 61F-G (chống sét cảm ứng, đo mức cạn tiếp xúc) và cảm biến điện dung Autonics CR30-15DN (đo mức cao xuyên thành bồn phi kim, không ăn mòn), nâng cao tuổi thọ đầu dò lên gấp 3 lần trong môi trường hóa chất.
  3. Module hóa chương trình phần mềm: Thiết kế mã nguồn có khả năng tái sử dụng cao, dễ dàng thay đổi thời gian khuấy hoặc bổ sung thêm van nạp C/D mà không cần cấu trúc lại toàn bộ chương trình.

Ứng dụng thực tế và triển khai

Hệ thống điều khiển pha trộn dung dịch dùng PLC S7-200 có thể ứng dụng trực tiếp vào nhiều dây chuyền sản xuất:

  • Ngành năng lượng sinh học: Phối trộn dầu DO và dầu thực vật để sản xuất nhiên liệu Biodiesel với tỷ lệ pha trộn chính xác cao.
  • Ngành sơn và hóa màu công nghiệp: Phối màu sơn từ 3 màu gốc (Red - Green - Blue) theo các công thức định sẵn, đảm bảo sự đồng đều màu sắc giữa các lô sản xuất.
  • Ngành sản xuất nước giải khát có gas: Phối trộn siro tổng hợp, nước tinh khiết và nạp khí $\text{CO}_2$ theo quy trình khép kín, đảm bảo vệ sinh an toàn thực phẩm.
+-------------------------------------------------------------------------+
|                  HƯỚNG DẪN ĐẤU NỐI VÀ TRIỂN KHAI PHẦN CỨNG               |
|                                                                         |
|  1. Cấp nguồn: 220VAC vào chân L1/N của PLC S7-200 CPU 214.             |
|  2. Nguồn cảm biến: Sử dụng bộ nguồn xung 24VDC - 5A cách ly công nghiệp.|
|  3. Cảm biến Autonics CR30-15DN (NPN, 3 dây):                           |
|     - Dây Nâu (+V) -> +24VDC                                            |
|     - Dây Xanh (0V) -> 0VDC (Nối chung với chân 1M của PLC)             |
|     - Dây Đen (Signal) -> Ngõ vào I0.3 / I0.4                           |
|  4. Ngõ ra điều khiển:                                                  |
|     - Chân 1L nối +24VDC                                                |
|     - Các ngõ ra Q0.0 -> Q0.3 kích cuộn hút Rơ le kiếng trung gian 24VDC|
|     - Tiếp điểm khô của Rơ le kiếng đóng cắt nguồn 220VAC cho Contactor |
+-------------------------------------------------------------------------+

Phân tích tài chính và hoàn vốn (ROI)

  • Tổng chi phí đầu tư thiết bị: ~18.500.000 VNĐ (PLC S7-200 CPU 214 cũ/refurbished, bộ cảm biến Autonics/Omron, rơ le kiếng, contactor, van điện từ và tủ điện).
  • Lợi ích kinh tế: Tiết kiệm 4.500.000 VNĐ chi phí phế phẩm và nhân công vận hành mỗi tháng.
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{18.500.000}{4.500.000} \approx 4.1,\text{tháng}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phần cứng thế hệ cũ: Họ PLC SIMATIC S7-200 hiện đã ngừng sản xuất thương mại mới (End-of-Life) và được thay thế bởi dòng S7-1200.
  • Phương pháp định lượng gián đoạn: Đo mức theo ngưỡng On/Off bằng cảm biến tiệm cận chỉ cho phép trộn theo các mốc thể tích cố định, chưa linh hoạt thay đổi tỷ lệ % liên tục như khi dùng cảm biến loadcell cân trọng lượng hoặc cảm biến đo lưu lượng điện từ (Electromagnetic Flowmeter).

Hướng phát triển

  1. Nâng cấp phần cứng: Chuyển đổi mã nguồn sang nền tảng PLC Siemens SIMATIC S7-1200 (CPU 1214C DC/DC/DC) lập trình trên TIA Portal v17/v18.
  2. Tích hợp giám sát SCADA: Thiết kế giao diện HMI KTP700 Basic và hệ thống SCADA trên WinCC để giám sát thông số thời gian thực, lưu trữ dữ liệu mẻ (Data Logging) và cảnh báo lỗi qua mạng công nghiệp Profinet.
  3. Ứng dụng giải thuật PID: Điều khiển độ mở van tuyến tính (tín hiệu Analog 4–20mA) để kiểm soát chính xác lưu lượng nạp dung dịch trong quá trình pha trộn động.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa / Điện công nghiệp: Nắm vững cấu trúc phần cứng S7-200 CPU 214, phương pháp lập trình Ladder/STL công nghiệp và kỹ thuật kết nối cảm biến đo mức chất lỏng.
  • Kỹ sư bảo trì nhà máy: Có tài liệu tham khảo chi tiết để sửa chữa, bảo dưỡng, thay thế tương đương các hệ thống pha trộn dung dịch sử dụng PLC legacy.
  • Doanh nghiệp vừa và nhỏ (SMEs): Sở hữu giải pháp tự động hóa dây chuyền pha trộn chi phí thấp, độ bền cao, thu hồi vốn nhanh dưới 5 tháng.
  • Giảng viên và nhà nghiên cứu: Giáo trình thực hành mẫu phục vụ các môn học Tự động hóa quá trình sản xuất và Khí cụ điện - Khả trình PLC.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu 01 CPU PLC S7-200 (CPU 214 hoặc CPU 224 trở lên) với tối thiểu 8 ngõ vào Digital (DI) và 6 ngõ ra Digital (DO) chuẩn 24VDC, nguồn cấp 220VAC/24VDC, 01 bộ điều khiển mức Omron 61F-G, 02 cảm biến điện dung Autonics CR30-15DN (hoặc tương đương dòng CR18), khởi động từ Contactor 3 pha có tích hợp rơ le nhiệt và các van điện từ Solenoid chịu hóa chất.

2. Giới hạn mở rộng dung tích bồn trộn và số lượng thành phần dung dịch?

PLC S7-200 CPU 214 cho phép mở rộng tối đa 7 Module mở rộng I/O (EM221, EM222, EM223), nâng tổng số cổng I/O lên đến 64 ngõ vào / 64 ngõ ra. Nhờ đó, hệ thống hoàn toàn có thể mở rộng để điều khiển cụm bồn pha trộn từ 3 đến 8 thành phần dung dịch khác nhau với dung tích không giới hạn tùy thuộc vào kích thước bồn cơ khí.

3. Khả năng tích hợp với hệ thống điều hành cấp trên (MES/SCADA)?

PLC S7-200 hỗ trợ cổng truyền thông nối tiếp RS-485 sử dụng giao thức PPI (Point-to-Point Interface) hoặc FreePort. Hệ thống có thể kết nối với máy tính công nghiệp chạy phần mềm SCADA (WinCC, KepServerEX, Wonderware InTouch) qua cáp chuyển đổi USB-PPI/PC Adapter hoặc module truyền thông Ethernet CP243-1.

4. Quy trình bảo trì và xử lý sự cố thường gặp?

  • Lỗi không nhận mức dung dịch: Kiểm tra bám bẩn/cặn hóa chất trên đầu đo cảm biến điện dung CR30-15DN, hiệu chỉnh biến trở tinh chỉnh độ nhạy (Sensitivity Volume) gắn trên thân cảm biến.
  • Lỗi động cơ khuấy dừng đột ngột: Kiểm tra rơ le nhiệt xem có nhảy tiếp điểm 95-96 do kẹt cánh khuấy cơ khí hoặc sụt áp nguồn 3 pha. Nhấn nút Reset màu xanh trên thân rơ le nhiệt sau khi đã loại trừ nguyên nhân kẹt cơ.

5. Chi phí đầu tư và thời gian hoàn vốn thực tế?

Tổng mức đầu tư cho tủ điện điều khiển và thiết bị đo dao động từ 15 đến 22 triệu đồng. Với năng suất tăng thêm 57% và giảm thiểu 87.5% sai số hao hụt nguyên liệu, thời gian hoàn vốn trung bình thực tế tại các xưởng sản xuất quy mô vừa và nhỏ là từ 4 đến 5 tháng.

Kết luận

Đồ án "Tìm hiểu và thiết kế chương trình điều khiển hệ thống pha trộn dung dịch dùng PLC S7-200" của tác giả Nguyễn Văn Trung đã giải quyết triệt để bài toán công nghệ tự động hóa quá trình phối trộn chất lưu trong công nghiệp. Bằng việc kết hợp chặt chẽ giữa cơ sở lý thuyết đo lường mức chất lỏng, kiến trúc phần cứng vi xử lý PLC SIMATIC S7-200 CPU 214 và thuật toán điều khiển tuần tự State Machine tối ưu bằng tập lệnh STL/LAD, đồ án đã chứng minh tính khả thi kỹ thuật vượt trội, nâng cao độ chính xác mẻ trộn lên $\pm 0.85%$ và rút ngắn $36.2%$ chu kỳ sản xuất. Đây là tài liệu tham khảo có giá trị ứng dụng thực tiễn cao cho sinh viên, kỹ sư tự động hóa và các nhà máy đang tìm kiếm giải pháp nâng cấp dây chuyền sản xuất tin cậy với chi phí tối ưu.
