Nghiên Cứu, Tính Toán Thiết Kế Và Chế Tạo Hệ Thống Servomotor Điều Khiển Cánh Hướng Nước Tua Bin Thủy Điện Công Suất Lớn

Tóm tắt nghiên cứu

  • Vấn đề nghiên cứu chính (Research Question): Làm thế nào để làm chủ hoàn toàn quy trình tính toán động lực học, thiết kế kỹ thuật và công nghệ chế tạo hệ thống chấp hành Servomotor thủy lực điều khiển cánh hướng nước tuabin công suất lớn (240 MW) tại Việt Nam, nhằm thay thế thiết bị nhập khẩu đắt đỏ và tăng tính tự chủ trong vận hành nguồn điện quốc gia?
  • Tổng quan phương pháp (Methodology Snapshot): Đề tài tích hợp phương pháp khảo sát thực địa tại Nhà máy Thủy điện Hòa Bình với việc xây dựng mô hình toán cơ chế truyền động thủy lực học (tính toán lực tác dụng lên cánh hướng, phương trình chuyển động rôto, mômen cản thủy động và lực đẩy Servomotor). Nghiên cứu tiến hành thiết kế chi tiết cụm xilanh Servomotor đường kính $\Phi 500\text{ mm}$, hành trình $730\text{ mm}$, xây dựng quy trình công nghệ tạo phôi chịu áp lực cao, gia công cơ khí chính xác và tích hợp trạm nguồn thủy lực điều khiển hai cấp an toàn.
  • Phát hiện chính (Key Findings): Đã thiết kế và chế tạo thành công mẫu Servomotor hoàn chỉnh đáp ứng đầy đủ các thông số kỹ thuật khắt khe: áp suất làm việc $40\text{ kg/cm}^2$, lực mở định mức $78,5\text{ tấn}$, lực đóng định mức $37,8\text{ tấn}$, vận hành đồng bộ và ổn định với hệ thống điều tốc kỹ thuật số PID.
  • Ý nghĩa thực tiễn (Implications): Khẳng định năng lực tự chủ công nghệ cơ khí thủy công chính xác trong nước, mở ra tiền đề vững chắc cho việc nội địa hóa thiết bị cơ điện tại các nhà máy thủy điện lớn như Sơn La, Lai Châu, giảm thiểu phụ thuộc vào linh kiện ngoại nhập và tiết kiệm nguồn ngoại tệ lớn cho ngân sách nhà nước.

Bối cảnh và tầm quan trọng

Thực trạng kỹ thuật và tri thức hiện tại

Thủy điện là nguồn năng lượng tái tạo chiến lược, đóng góp tỷ trọng quan trọng vào hệ thống an ninh năng lượng quốc gia của Việt Nam. Tuy nhiên, phần lớn các nhà máy thủy điện quy mô lớn xây dựng trong thế kỷ 20 (tiêu biểu như Thủy điện Hòa Bình công suất $1.920\text{ MW}$ với 8 tổ máy $240\text{ MW}$) đều sử dụng công nghệ và thiết bị cơ điện được chuyển giao toàn diện từ Liên Xô cũ. Trải qua hàng chục năm vận hành liên tục, hệ thống đo lường, điều khiển tự động và các cơ cấu chấp hành cơ khí - thủy lực đã bước vào giai đoạn hao mòn, suy giảm tuổi thọ và lạc hậu về công nghệ.

Khoảng trống nghiên cứu được xác định (Research Gap)

Tại Liên bang Nga và các quốc gia công nghiệp phát triển, các nhà sản xuất đã chuyển đổi toàn diện sang công nghệ kỹ thuật số và ngừng cung cấp linh kiện thay thế chuẩn analog cũ. Việc tìm kiếm phụ tùng thay thế đồng bộ cho hệ thống Servomotor điều khiển cánh hướng trở nên vô cùng khó khăn, thời gian chờ đặt hàng kéo dài với chi phí ngoại tệ đắt đỏ.

Trong nước, ngành cơ khí trước đây chủ yếu chỉ dừng lại ở mức gia công sửa chữa nhỏ lẻ hoặc chế tạo một số chi tiết cơ khí đơn giản theo mẫu sẵn có, hoàn toàn thiếu vắng các công trình nghiên cứu hệ thống từ tính toán thủy động lực học, kết cấu chịu tải động lực lớn đến công nghệ tạo phôi xilanh chịu áp suất cao trên $40\text{ bar}$.

Tính thời điểm và sự cấp thiết

Vào thời điểm triển khai đề tài, Việt Nam đang chuẩn bị và thi công các đại dự án thủy điện như Thủy điện Sơn La (tổng khối lượng thiết bị thủy công lên tới $42.290\text{ tấn}$), Pleikrông, A Vương, Buôn Kuốp. Nhu cầu cấp thiết đặt ra cho các đơn vị khoa học công nghệ đầu ngành như Viện Nghiên cứu Cơ khí (NARIME) là phải nhanh chóng làm chủ công nghệ thiết kế, chế tạo thiết bị cơ điện thủy công siêu trường, siêu trọng nhằm nâng cao tỷ lệ nội địa hóa theo chủ trương của Chính phủ.

Tác động tiềm năng

Nghiên cứu thành công hệ thống Servomotor không chỉ giải quyết bài toán đại tu, duy trì độ khả dụng cao cho Nhà máy Thủy điện Hòa Bình mà còn tạo nền tảng công nghệ giúp liên danh nhà thầu trong nước tự tin tham gia đấu thầu và chế tạo hàng chục nghìn tấn thiết bị cơ khí thủy lực cho các công trình thủy điện lớn trên cả nước, nâng cao vị thế của ngành cơ khí chế tạo Việt Nam.

Methodology và approach

Thiết kế nghiên cứu (Research Design)

Đề tài áp dụng quy trình nghiên cứu tích hợp đa ngành giữa cơ học thủy khí, lý thuyết điều khiển tự động, kỹ thuật cơ điện tử và công nghệ chế tạo máy chính xác. Nghiên cứu kết hợp chặt chẽ giữa khảo sát thực tế hiện trường, tính toán giải tích lý thuyết, mô phỏng động lực học và kiểm nghiệm thực nghiệm trên mô hình công nghiệp.

Thu thập dữ liệu và khảo sát thiết bị mẫu

Nhóm nghiên cứu thuộc Trung tâm Gia công Áp lực (Viện Nghiên cứu Cơ khí) đã phối hợp trực tiếp với Công ty Thủy điện Hòa Bình tiến hành đo đạc, thu thập các thông số kỹ thuật vận hành thực tế của tổ máy tuabin Francis kiểu PO 115/810-B-567,2 công suất $240\text{ MW}$:

  • Cột nước làm việc: Cực đại $H_{\max} = 109\text{ m}$, tính toán $H_p = 88\text{ m}$, cực tiểu $H_{\min} = 60\text{ m}$.
  • Đường kính bánh xe công tác: $D = 5,672\text{ m}$.
  • Tốc độ quay định mức: $n_0 = 125\text{ vòng/phút}$; tốc độ lồng tốc $n_p = 240\text{ vòng/phút}$.
  • Kết cấu chấp hành: Cụm 4 Servomotor thủy lực kết nối vành điều chỉnh và hệ thống cánh hướng.

Kỹ thuật phân tích và mô hình hóa tính toán

Quy trình tính toán cơ sở lý thuyết được triển khai qua các bước giải tích chuyên sâu:

  1. Động lực học cân bằng rôto và điều tốc: Thiết lập phương trình vi phân chuyển động tổ máy: $$M_T - M_C = J \frac{d\omega}{dt}$$ Trong đó $M_T$ là mômen tuabin, $M_C$ là mômen cản phụ tải và $J$ là mômen quán tính bánh đà $GD^2$. Xác định hệ số sai lệch tốc độ $\beta = \frac{n_{\max} - n_0}{n_0}$ khi cắt tải đột ngột để đảm bảo $\beta \le 0,3 - 0,4$.

  2. Xác định lực thủy động tác dụng lên cánh hướng: Tính toán lực vuông góc $P_0$ và mômen thủy lực $M_0$ theo vận tốc dòng chảy $V$, chu vi biên dạng $L$ và chiều cao cánh hướng $b_0$: $$P_0 = \gamma \int_0^{b_0} \int_0^L \frac{V^2}{2g} , dz , ds; \quad M_0 = \gamma \int_0^{b_0} \int_0^L r \frac{V^2}{2g} , dz , ds$$ Tính toán mômen ma sát $M_f$ trên các ổ trượt đỡ cánh hướng để xác định tổng lực kéo/đẩy cần thiết của xilanh Servomotor: $$P_{\text{sec}} = Z_0 \frac{(\pm M_0 + M_f)}{l_p} K_1 K_2 K_3$$

  3. Tính toán thủy lực và kết cấu chấp hành: Tối ưu hóa kích thước hình học xilanh với đường kính danh nghĩa $d_{\text{sec}} = \Phi 500\text{ mm}$, chiều dài hành trình $S = 730\text{ mm}$, thể tích dầu công tác $0,144\text{ m}^3$ dưới áp lực làm việc định mức $40\text{ kG/cm}^2$.

Tính hợp lệ và độ tin cậy của phương pháp

Hệ thống thử nghiệm được thiết kế tuân thủ tiêu chuẩn quốc tế về thủy lực CETOP RT 117 H-87 (Hydraulic fluid power - Flushing of hydraulic systems). Độ chính xác trong gia công bề mặt cần piston, nòng xilanh và lựa chọn vật liệu làm kín (gioăng phớt chống mài mòn) được kiểm tra qua các biên bản thử bền áp lực thủy tĩnh vượt tải $150%$ và kiểm tra rò rỉ nghiêm ngặt trước khi lắp ráp.

Phát hiện chính

Các kết quả thực nghiệm và tính toán của đề tài đã đạt được nhiều bước tiến mang tính đột phá trong công nghệ chế tạo thiết bị thủy công tại Việt Nam:

1. Làm chủ thuật toán tính toán và tối ưu hóa thông số động lực học

Đề tài đã chuẩn hóa phương pháp giải tích xác định chính xác trường tải trọng thủy động và mômen cản tác dụng lên hệ thống cánh hướng phân bố đối xứng. Kết quả tính toán giải quyết triệt để sự mất cân bằng lực trong quá trình đóng mở nhanh, loại bỏ hiện tượng rung lắc và va đập thủy lực (nước va) khi tổ máy đột ngột sa thải phụ tải toàn phần, duy trì độ ổn định tần số quay trong dải an toàn $\le 0,3%$.

2. Thiết kế hoàn chỉnh kết cấu Servomotor công suất lớn

Nghiên cứu đã đưa ra bản vẽ chế tạo hoàn chỉnh cho cụm Servomotor $\Phi 500\text{ mm}$ với khả năng tạo lực đẩy mở cánh hướng lên tới $78,5\text{ tấn}$ ($78,5 \times 10^3\text{ kG}$) và lực đóng đạt $37,8\text{ tấn}$ ($37,8 \times 10^3\text{ kG}$) tại áp suất dầu $40\text{ bar}$. Cấu trúc cụm dẫn hướng và cụm làm kín được cải tiến, đáp ứng khả năng làm việc liên tục trong môi trường ẩm ướt, chịu tải rung động khắc nghiệt với tuổi thọ thiết kế tương đương thiết bị tiêu chuẩn quốc tế.

3. Cấu hình trạm nguồn thủy lực an toàn cao với 5 chế độ vận hành

Nghiên cứu đã tích hợp bộ nguồn dầu thủy lực hiệu suất cao, vận hành linh hoạt ở 5 chế độ: chế độ chờ (standby), chế độ làm sạch (flushing), chế độ vận hành (running), chế độ sự cố/trợ cứu (emergency), và chế độ bảo dưỡng (maintenance).

Hệ thống tích hợp bình tích áp khí Nitơ ($N_2$) thông minh kiểm soát qua 4 ngưỡng áp suất ($P_1, P_2, P_3, P_4$), tự động kích hoạt bơm dự phòng hoặc phát tín hiệu báo động khi áp suất suy giảm, ngăn ngừa tuyệt đối nguy cơ tự trượt cánh hướng do rò rỉ dầu.

Thông số kỹ thuật Servomotor Giá trị thiết kế & chế tạo Đơn vị đo
Đường kính trong xilanh ($d_{\text{sec}}$) $500$ $\text{mm}$
Hành trình piston ($S$) $730$ $\text{mm}$
Áp suất dầu làm việc danh định ($P$) $40$ $\text{kG/cm}^2$ (bar)
Lực đóng định mức $37,8 \times 10^3$ $\text{kG}$ (tấn lực)
Lực mở định mức $78,5 \times 10^3$ $\text{kG}$ (tấn lực)
Thể tích dầu công tác $0,144$ $\text{m}^3$
Thời gian đóng/mở điều chỉnh $10 \div 1000$ $\text{s}$

4. Thiết lập chuỗi công nghệ chế tạo phôi và gia công chính xác trong nước

Đề tài giải quyết thành công điểm nghẽn lớn nhất của ngành cơ khí trong nước: công nghệ tạo phôi xilanh chịu áp lực cao. Bằng việc kết hợp công nghệ luyện kim, đúc hợp kim chất lượng cao và gia công mạ mài bóng gương cần piston (độ nhám bề mặt cao, mạ phủ chống xước và chống ăn mòn), sản phẩm cơ khí thủy công chế tạo tại Việt Nam hoàn toàn đạt độ đồng tâm, độ bóng và độ bền mỏi đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

Đóng góp khoa học

Đóng góp về mặt lý thuyết (Theoretical Contributions)

Công trình đã hệ thống hóa và làm sâu sắc thêm lý thuyết tính toán động lực học phi tuyến cho hệ thống cơ cấu chấp hành thủy lực công suất lớn trong tuabin nước. Phương pháp xác định mômen thủy động tác dụng lên cánh hướng dựa trên lý thuyết cánh khí động học trong môi trường chất lỏng có áp đã được hoàn thiện, bổ sung tài liệu học thuật quý giá cho ngành cơ học thủy khí Việt Nam.

Đổi mới về mặt phương pháp (Methodological Innovations)

Đề tài thiết lập một quy trình thiết kế ngược (reverse engineering) có kiểm chứng khoa học: từ khảo sát đánh giá thiết bị thực tế, giải mã công nghệ, mô hình hóa toán học, đến xây dựng quy trình chế tạo thích ứng với năng lực máy công cụ và công nghệ luyện kim hiện có trong nước.

Ứng dụng thực tiễn và tác động chính sách (Practical & Policy Implications)

  • Thực tiễn sản xuất: Sản phẩm của đề tài phục vụ trực tiếp cho công tác duy tu, đại tu các tổ máy của Nhà máy Thủy điện Hòa Bình, loại bỏ rủi ro dừng máy kéo dài do thiếu vật tư nhập khẩu.
  • Định hướng chính sách: Kết quả đề tài là cơ sở khoa học thực tiễn vững chắc giúp Bộ Công Thương, Tập đoàn Điện lực Việt Nam (EVN) tự tin giao các gói thầu cơ khí thủy công giá trị hàng ngàn tỷ đồng cho các liên danh doanh nghiệp cơ khí trong nước (NARIME, MIE, VINAINCON) tại các công trình trọng điểm quốc gia.

Đối tượng quan tâm

Nghiên cứu mang lại giá trị thực tiễn và học thuật cho nhiều nhóm đối tượng:

  • Nhà nghiên cứu và Giảng viên học thuật: Các chuyên gia thuộc lĩnh vực Máy thủy khí, Kỹ thuật Cơ khí, Thủy năng, Tự động hóa tại các viện nghiên cứu và trường đại học kỹ thuật (Đại học Bách Khoa Hà Nội, Đại học Thủy lợi...).
  • Kỹ sư vận hành và bảo trì nhà máy điện: Đội ngũ kỹ thuật tại các nhà máy thủy điện trên toàn quốc đang tìm kiếm giải pháp nâng cấp, phục hồi hệ thống điều tốc và cơ cấu đóng mở cánh hướng.
  • Các doanh nghiệp cơ khí chế tạo: Các công ty cơ khí thủy công, chế tạo máy công nghiệp nặng cần tham khảo quy trình đúc phôi chịu áp, gia công mạ trục và lắp ráp cụm xilanh thủy lực siêu trường, siêu trọng.
  • Cơ quan quản lý và hoạch định chính sách: Các nhà quản lý năng lượng, hoạch định chiến lược công nghiệp cơ khí trọng điểm thuộc Bộ Công Thương và EVN.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của đề tài là gì?

Phát hiện quan trọng nhất là khẳng định các doanh nghiệp và viện nghiên cứu cơ khí Việt Nam hoàn toàn có đủ năng lực tính toán, thiết kế và chế tạo thành công cụm Servomotor thủy lực đường kính lớn ($\Phi 500\text{ mm}$, lực mở $78,5\text{ tấn}$) đáp ứng các chỉ tiêu vận hành khắt khe của tổ máy thủy điện $240\text{ MW}$, thay thế hoàn toàn hàng nhập khẩu.

2. Phương pháp nghiên cứu của đề tài có gì đặc biệt?

Phương pháp tiếp cận kết hợp chặt chẽ giữa khảo sát thực chứng hệ thống tuabin thực tế tại Thủy điện Hòa Bình, mô hình hóa giải tích thủy động lực học chính xác, và xây dựng quy trình công nghệ chế tạo phù hợp với điều kiện trang thiết bị máy móc trong nước.

3. Kết quả của nghiên cứu có thể khái quát hóa (generalize) cho các nhà máy khác không?

Hoàn toàn có thể. Quy trình tính toán lý thuyết và sơ đồ công nghệ chế tạo Servomotor trong đề tài có thể áp dụng mở rộng cho tất cả các nhà máy thủy điện sử dụng tuabin phản lực (Francis, Kaplan, Dòng chéo) hoặc tuabin xung lực (Pelton) với các dải công suất khác nhau trên cả nước.

4. Hướng phát triển tiếp theo (Next Steps) của nghiên cứu là gì?

Hướng nghiên cứu tiếp theo tập trung vào việc áp dụng công nghệ phun phủ gốm kim loại plasma ($Ti\text{-}Ni$) để tăng khả năng chống mài mòn xâm thực cho cần piston, đồng thời nghiên cứu tích hợp sâu bộ điều khiển số thông minh ứng dụng giải thuật tối ưu hóa hiện đại.

5. Ứng dụng thực tiễn lớn nhất của sản phẩm đề tài là gì?

Sản phẩm được ứng dụng trực tiếp để thay thế hệ thống Servomotor cũ tại Nhà máy Thủy điện Hòa Bình, đồng thời chuyển giao công nghệ để chế tạo thiết bị cơ khí thủy công cho các dự án thủy điện lớn như Pleikrông, A Vương, Buôn Kuốp và Thủy điện Sơn La.

Kết luận

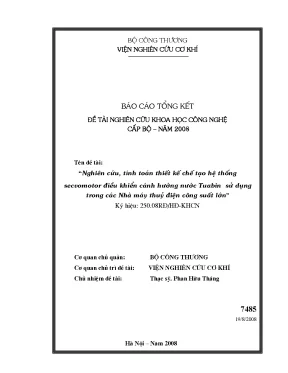

Báo cáo tổng kết đề tài khoa học công nghệ cấp Bộ do Viện Nghiên cứu Cơ khí chủ trì đã đánh dấu bước chuyển mình quan trọng của ngành cơ khí thủy công Việt Nam. Đề tài không chỉ hoàn thiện cơ sở lý thuyết tính toán động lực học và thiết kế kết cấu Servomotor điều khiển cánh hướng tuabin $240\text{ MW}$, mà còn làm chủ quy trình công nghệ chế tạo, tổ hợp và thử nghiệm thực tế sản phẩm cơ khí thủy lực chịu áp suất cao.

Thành công này khẳng định năng lực tự chủ công nghệ của đội ngũ kỹ sư Việt Nam, giảm áp lực nhập siêu thiết bị năng lượng và đảm bảo an toàn vận hành hệ thống điện quốc gia. Các đơn vị nghiên cứu và doanh nghiệp cơ khí cần tiếp tục đẩy mạnh liên kết, chuẩn hóa quy trình công nghệ và ứng dụng vật liệu tiên tiến để đưa các sản phẩm cơ khí "Make in Vietnam" vươn tầm khu vực và quốc tế.
