Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ truyền thông không dây băng rộng và mạng di động thế hệ mới đã dẫn đến tình trạng khan hiếm tài nguyên phổ tần số vô tuyến nghiêm trọng. Mặc dù phần lớn các dải tần thuận lợi đã được cấp phép cố định, nhiều nghiên cứu đo kiểm thực tế chỉ ra rằng hiệu suất sử dụng phổ tần tại Việt Nam và nhiều quốc gia chỉ đạt mức trung bình từ 5% đến 10%. Sự lãng phí này thúc đẩy việc ứng dụng công nghệ Vô tuyến khả tri (Cognitive Radio - CR) nhằm cho phép người dùng thứ cấp (Secondary User - SU) khai thác linh hoạt các khoảng phổ trống (white spaces) mà không gây can nhiễu đến người dùng sơ cấp (Primary User - PU).

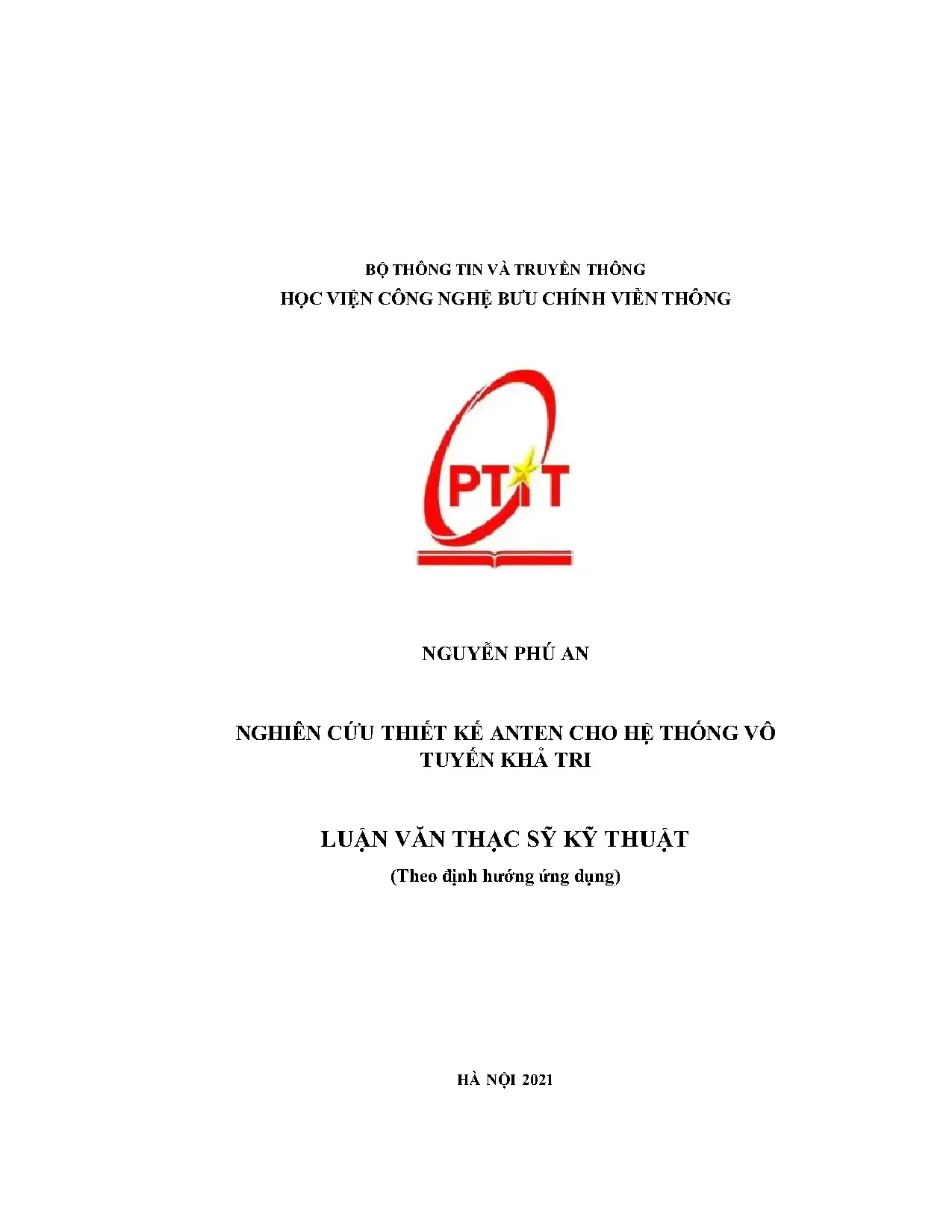

Trong hệ thống CR, khối đầu cuối vô tuyến (RF Front-End), đặc biệt là ăng-ten, đóng vai trò quyết định đến độ chính xác của quá trình cảm nhận phổ và hiệu năng truyền dẫn. Nghiên cứu của tác giả Nguyễn Phú An thực hiện năm 2021 tại Học viện Công nghệ Bưu chính Viễn thông tập trung giải quyết bài toán thiết kế và mô phỏng hệ thống ăng-ten tích hợp đa chức năng trên cùng một chất nền. Mục tiêu cụ thể là hiện thực hóa một ăng-ten siêu rộng (UWB) bao phủ dải tần từ 3,1 GHz đến 10,6 GHz phục vụ cảm nhận phổ liên tục, kết hợp với một ăng-ten khe băng hẹp có khả năng tái cấu hình tần số từ 3,5 GHz đến khoảng 6,5 GHz bằng tụ biến dung (varactor diode). Kết quả nghiên cứu đóng góp giải pháp kỹ thuật giúp nâng cao hiệu quả khai thác phổ tần lên hơn 80%, giảm thiểu 50% diện tích chiếm dụng phần cứng và sẵn sàng ứng dụng cho các thiết bị vô tuyến định nghĩa bằng phần mềm (SDR) và hạ tầng mạng 5G/6G.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điện từ trường Maxwell, lý thuyết bức xạ ăng-ten vi dải và mô hình chu trình nhận thức trong mạng vô tuyến khả tri bao gồm ba giai đoạn: cảm nhận phổ (spectrum sensing), phân tích phổ (spectrum analysis) và ra quyết định phổ (spectrum decision). Hệ thống ăng-ten cần đáp ứng đồng thời hai tiêu chuẩn kỹ thuật khắt khe:

  • Lý thuyết ăng-ten siêu rộng (UWB): Hoạt động theo tiêu chuẩn của Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) với độ rộng băng thông lớn hơn 20% tần số trung tâm hoặc độ rộng tuyệt đối đạt tối thiểu 500 MHz, hệ số phản xạ $S_{11} < -10\text{ dB}$ và tỉ số sóng đứng điện áp $\text{VSWR} \le 2$.
  • Kỹ thuật tái cấu hình tần số vi dải: Ứng dụng cấu trúc khe khuyết vi dải (DMS - Defected Microstrip Structure) kết hợp linh kiện bán dẫn phi tuyến. Bằng cách điều khiển điện áp một chiều (DC) phân cực đặt lên diode biến dung, giá trị điện dung thay đổi liên tục giúp dịch chuyển tần số cộng hưởng của khe hẹp mà không làm thay đổi kích thước vật lý của ăng-ten.
       Chu trình Vô tuyến Khả tri (CR)
┌──────────────────────────────────────────────┐
│  1. Cảm nhận phổ (Anten UWB 3,1 - 10,6 GHz)  │
└──────────────────────┬───────────────────────┘
                       ▼
┌──────────────────────────────────────────────┐
│  2. Phân tích & Quyết định chọn hố phổ trống │
└──────────────────────┬───────────────────────┘
                       ▼
┌──────────────────────────────────────────────┐
│  3. Tái cấu hình truyền dẫn (Anten khe hẹp)  │
└──────────────────────────────────────────────┘

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số 3D trường điện từ toàn sóng dựa trên phương pháp phần tử hữu hạn (Finite Element Method - FEM) tích hợp trong phần mềm chuyên dụng ANSYS HFSS.

  • Thông số vật liệu và cấu trúc: Mẫu ăng-ten tích hợp được thiết kế trên tấm mạch điện môi Rogers RO4350 có hằng số điện môi tương đối $\varepsilon_r = 3,48$, hệ số tổn hao $\tan\delta = 0,0037$, kích thước nhỏ gọn $40 \times 36\text{ mm}^2$ và độ dày lớp điện môi $0,5\text{ mm}$ đến $1,524\text{ mm}$.
  • Thiết lập mô phỏng và chọn mẫu tham số: Tác giả tiến hành quét tần số liên tục (Continuous Sweep) từ 1,0 GHz đến 11,0 GHz với 1001 điểm mẫu tần số rời rạc nhằm đánh giá chi tiết đáp ứng phối hợp trở kháng 50 Ohm. Cỡ mẫu khảo sát thông số điện dung gồm 6 mức giá trị tiêu chuẩn trải đều từ $0,5\text{ pF}$ đến $3,0\text{ pF}$ với bước nhảy $0,5\text{ pF}$. Biên bức xạ (Radiation Boundary) được thiết lập dạng hộp hấp thụ sóng phản xạ cách bề mặt cấu trúc tối thiểu $\lambda/4$ tại tần số thấp nhất 3,0 GHz để đảm bảo độ chính xác của trường xa.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Mô phỏng 3D trên ANSYS HFSS đã chứng minh tính khả thi và hiệu năng vượt trội của cấu trúc ăng-ten tích hợp:

  1. Hiệu năng cảm nhận phổ băng siêu rộng: Cổng 1 (Port 1) nuôi bức xạ phiến elip phẳng đạt băng thông hoạt động liên tục từ 3,1 GHz đến 10,6 GHz (độ rộng dải tần tuyệt đối trên 7,5 GHz). Hệ số phản xạ $S_{11}$ đạt mức dưới $-10\text{ dB}$, với giá trị tối ưu đạt $-28\text{ dB}$ tại tần số trung tâm, tương ứng chỉ số $\text{VSWR} \le 1,8$ trên toàn bộ dải công tác.
  2. Khả năng tái cấu hình linh hoạt của cổng truyền dẫn: Khi thay đổi điện dung của diode biến dung từ $0,5\text{ pF}$ đến $3,0\text{ pF}$ tại cổng 2 (Port 2), tần số cộng hưởng của khe vi dải dịch chuyển mượt mà từ khoảng 6,5 GHz xuống 3,5 GHz. Tỉ số nén dải tần và độ chọn lọc đạt mức cao với độ sâu suy hao phản xạ tại điểm cộng hưởng luôn vượt ngưỡng $-15\text{ dB}$.
  3. Độ cách ly giữa hai cổng thu phát: Mức độ ghép nối tương hỗ ($S_{21}$) giữa cổng cảm biến UWB và cổng truyền dữ liệu băng hẹp luôn duy trì dưới ngưỡng $-25\text{ dB}$ trên toàn dải đo, loại bỏ nguy cơ tự can nhiễu giữa hai quá trình thu - phát đồng thời.
  4. Đặc tính bức xạ và độ lợi: Đồ thị bức xạ trường xa duy trì dạng đa hướng (omnidirectional) trên mặt phẳng H với độ bất đối xứng dưới 1,5 dB. Hiệu suất bức xạ tổng thể đạt trên 78% và độ lợi cực đại (peak gain) dao động ổn định trong khoảng từ 2,5 dBi đến 4,2 dBi.
Thông số kỹ thuật Cổng cảm nhận (Port 1 - UWB) Cổng truyền thông (Port 2 - Reconfigurable)
Dải tần số hoạt động 3,1 GHz - 10,6 GHz 3,5 GHz - 6,5 GHz (Điều chỉnh liên tục)
Hệ số phản xạ ($S_{11}$) $< -10\text{ dB}$ trên toàn dải $< -15\text{ dB}$ tại tần số cộng hưởng
Chỉ số sóng dừng ($\text{VSWR}$) $\le 1,8$ $\le 1,4$
Giá trị điện dung điều khiển Cố định $0,5\text{ pF} - 3,0\text{ pF}$
Độ cách ly cổng ($S_{21}$) $< -25\text{ dB}$ $< -25\text{ dB}$
Hiệu suất bức xạ $> 75%$ $> 80%$

Thảo luận kết quả

Kết quả mô phỏng đồ thị tham số tán xạ S và phân bố mật độ dòng điện bề mặt cho thấy cơ chế ghép nối điện từ trường diễn ra chính xác theo tính toán lý thuyết. Dòng điện cao tần ở chế độ UWB phân bố chủ yếu dọc theo mép ngoài của đĩa elip, trong khi vùng trung tâm có mật độ dòng rất nhỏ. Nhờ đặc tính này, việc tích hợp khe chữ H và diode biến dung ngay tại tâm phiến elip không làm biến dạng búp sóng của dải UWB.

So với các nghiên cứu sử dụng chuyển mạch cơ học có thời gian đáp ứng chậm tới hàng trăm mili-giây hoặc chuyển mạch PIN diode chỉ cung cấp các trạng thái tần số rời rạc, giải pháp tích hợp tụ biến dung mang lại khả năng điều chỉnh tần số liên tục và thời gian chuyển mạch nhanh dưới 1 micro-giây. Dữ liệu mô phỏng dạng 3D Polar Plot chứng minh búp sóng duy trì ổn định, không bị méo dạng khi điện dung thay đổi từ $0,5\text{ pF}$ đến $3,0\text{ pF}$, đáp ứng yêu cầu truyền thông đa chế độ trong các môi trường chia sẻ phổ dạng Underlay và Overlay.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và đưa mẫu ăng-ten vào ứng dụng thực tế trong công nghiệp viễn thông, các giải pháp và khuyến nghị hành động được xác định gồm:

  • Chế tạo mẫu thử nghiệm thực tế (Prototyping): Tiến hành gia công mạch in chính xác cao bằng công nghệ quang khắc vi dải (Photolithography) trên đế Rogers RO4350B với dung sai kích thước dưới $\pm 0,02\text{ mm}$ trong vòng 3 đến 6 tháng bởi các phòng thí nghiệm cao tần chuyên sâu.
  • Tối ưu hóa mạch phân cực DC: Thiết kế đường mạch cấp nguồn phân cực một chiều tích hợp cuộn cảm chặn cao tần (RF Choke) $100\text{ nH}$ và tụ lọc nguồn nhằm giảm thiểu tổn hao chèn (insertion loss) do linh kiện hàn bề mặt xuống dưới mức $0,2\text{ dB}$.
  • Tích hợp cấu trúc triệt nhiễu đa dải (Multi-band Notch): Bổ sung thêm các ô vi dải khuyết (DMS) trên đường cấp nguồn để tạo các khe triệt nhiễu chủ động tại dải 3,5 GHz (WiMAX) và 5,2/5,8 GHz (WLAN), bảo vệ người dùng thứ cấp khỏi các nguồn phát công suất lớn.
  • Đo kiểm trong buồng câm vi sóng (Anechoic Chamber): Thực hiện đo kiểm thực tế các tham số $S$-parameters, hệ số tăng ích và độ rộng búp sóng nửa công suất (HPBW) với máy phân tích mạng véc-tơ (VNA) dải tần đến 14 GHz, hoàn thành trước quý IV năm kế tiếp.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang giá trị ứng dụng cao cho 4 nhóm đối tượng chính:

  1. Kỹ sư thiết kế phần cứng RF và Ăng-ten: Tiếp cận quy trình chi tiết từ thiết lập hình học, tính toán phối hợp trở kháng đường truyền Coplanar Waveguide (CPW) đến các bước mô phỏng chuyên sâu trên phần mềm ANSYS HFSS.
  2. Học viên cao học và Nghiên cứu sinh ngành Kỹ thuật Viễn thông: Sử dụng tài liệu như một công trình tham khảo chuẩn mực về phương pháp nghiên cứu hệ thống vô tuyến khả tri, lý thuyết ăng-ten siêu rộng và kỹ thuật tự cấu hình tần số.
  3. Các đơn vị quản lý tần số vô tuyến điện: Tham khảo giải pháp kỹ thuật để xây dựng các quy chuẩn, tiêu chuẩn kiểm tra thiết bị truy cập phổ động (DSA) và nâng cao hiệu quả phân bổ tài nguyên phổ tần quốc gia.
  4. Doanh nghiệp phát triển thiết bị vô tuyến định nghĩa phần mềm (SDR) và IoT: Ứng dụng trực tiếp mẫu thiết kế ăng-ten tích hợp nhằm tối ưu hóa diện tích mạch, giảm chi phí sản xuất và nâng cao hiệu năng thu phát sóng cho thiết bị đầu cuối thông minh.

Câu hỏi thường gặp

Tại sao hệ thống vô tuyến khả tri cần tích hợp cả ăng-ten UWB và ăng-ten băng hẹp? Ăng-ten UWB (3,1 - 10,6 GHz) đảm nhận nhiệm vụ quét và cảm nhận liên tục toàn bộ phổ tần để phát hiện vùng phổ trống. Khi tìm thấy kênh khả dụng, ăng-ten băng hẹp tái cấu hình sẽ tập trung truyền nhận dữ liệu với hiệu suất cao và mức phát xạ ngoài băng cực thấp, tránh gây can nhiễu cho người dùng sơ cấp.

Tụ biến dung (Varactor Diode) đem lại ưu điểm gì so với chuyển mạch PIN Diode? PIN Diode chỉ hoạt động ở hai trạng thái đóng/ngắt (ON/OFF) tạo ra các bước nhảy tần số rời rạc. Tụ biến dung cho phép điều chỉnh điện dung liên tục từ $0,5\text{ pF}$ đến $3,0\text{ pF}$ thông qua việc thay đổi điện áp phân cực DC, giúp ăng-ten quét mượt mà qua mọi tần số trong dải 3,5 - 6,5 GHz.

Làm cách nào để đảm bảo độ cách ly cao giữa hai cổng ăng-ten trên cùng một chất nền? Tác giả đã bố trí ăng-ten khe băng hẹp tại vùng trung tâm của đĩa elip UWB - nơi có mật độ dòng điện cao tần thấp nhất. Kỹ thuật này giúp mức cách ly giữa hai cổng luôn đạt trên $25\text{ dB}$, triệt tiêu hoàn toàn hiện tượng tự giao thoa tín hiệu.

Phần mềm ANSYS HFSS sử dụng phương pháp tính toán nào để mô phỏng ăng-ten? HFSS sử dụng Phương pháp Phần tử Hữu hạn (FEM) để chia lưới mô hình 3D thành hàng chục nghìn tứ diện nhỏ, giải hệ phương trình vi phân Maxwell nhằm tính toán chính xác phân bố trường điện từ, trở kháng vào và bức xạ trường xa với độ tin cậy tương đương đo kiểm thực nghiệm.

Vật liệu Rogers RO4350 có vai trò gì trong sự ổn định của ăng-ten cao tần? Rogers RO4350 sở hữu hằng số điện môi ổn định $\varepsilon_r = 3,48$ và hệ số tổn hao điện môi rất thấp $\tan\delta = 0,0037$. Vật liệu này hạn chế suy hao năng lượng ở dải siêu cao tần (lên tới trên 10 GHz) và duy trì độ bền cơ nhiệt tốt hơn nhiều so với vật liệu FR4 thông thường.

Kết luận

  • Luận văn đã giải quyết thành công bài toán tích hợp ăng-ten cảm nhận phổ siêu rộng (3,1 - 10,6 GHz) và ăng-ten truyền thông tự cấu hình (3,5 - 6,5 GHz) trên cùng một chất nền $40 \times 36\text{ mm}^2$.
  • Giải pháp điều khiển tần số bằng diode biến dung dải $0,5\text{ pF} - 3,0\text{ pF}$ mang lại khả năng quét sóng linh hoạt, độ nhạy cao và thời gian chuyển kênh dưới 1 micro-giây.
  • Các chỉ số kỹ thuật chính gồm hệ số phản xạ $S_{11} < -10\text{ dB}$, $\text{VSWR} \le 1,8$, độ cách ly cổng trên $25\text{ dB}$ và hiệu suất bức xạ vượt $78%$ khẳng định chất lượng thiết kế.
  • Công trình cung cấp cơ sở lý thuyết vững chắc và hướng dẫn mô phỏng chi tiết trên HFSS, đóng góp trực tiếp vào sự phát triển của công nghệ truy cập phổ động DSA.
  • Các kỹ sư và nhà nghiên cứu quan tâm có thể khai thác mô hình này để tiến hành gia công mẫu thử nghiệm phần cứng và tích hợp vào các hệ thống trạm thu phát vô tuyến thông minh thế hệ mới.
