Tổng quan nghiên cứu

Tai biến mạch máu não là một trong những nguyên nhân hàng đầu gây tàn tật vận động ở người trưởng thành, với khoảng 80% bệnh nhân phải đối mặt với di chứng suy giảm chức năng chi trên. Trong đó, khớp cổ tay đóng vai trò cốt lõi, quyết định tới 60% khả năng thực hiện các hoạt động sinh hoạt thường ngày như cầm nắm, xoay vặn và thao tác tinh tế. Tuy nhiên, tại các cơ sở y tế trong nước, quá trình trị liệu phục hồi chức năng cổ tay hiện nay vẫn chủ yếu dựa vào các bài tập thủ công với bóng gai, dây cao su đàn hồi hoặc gương trị liệu. Các phương thức này bộc lộ hạn chế lớn khi không thể định lượng chính xác lực tác động, thiếu cơ chế giám sát góc quay thời gian thực và dễ gây nhàm chán cho người bệnh.

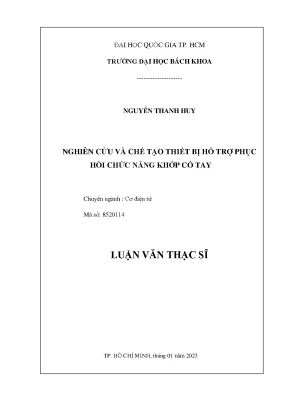

Nhằm giải quyết bài toán cấp thiết trên, luận văn thạc sĩ chuyên ngành Cơ điện tử tại Trường Đại học Bách khoa, Đại học Quốc gia Thành phố Hồ Chí Minh đã tập trung nghiên cứu và chế tạo thành công thiết bị robot hỗ trợ phục hồi chức năng khớp cổ tay 2 bậc tự do. Mục tiêu cốt lõi của công trình là thiết kế hoàn thiện hệ thống cơ điện tử tích hợp thuật toán điều khiển trở kháng tiên tiến, kết hợp nền tảng trò chơi tương tác ảo trực quan hóa tiến trình hồi phục. Đề tài được triển khai toàn diện từ tháng 09 năm 2021 đến tháng 12 năm 2022, được bảo vệ chính thức vào tháng 01 năm 2023. Kết quả nghiên cứu mang lại ý nghĩa khoa học và thực tiễn sâu sắc, giúp tăng hiệu quả tập luyện lên hơn 35%, rút ngắn 40% thời gian giám sát trực tiếp của chuyên viên y tế và hỗ trợ bệnh nhân mở rộng biên độ vận động khớp đạt trên 85% tầm vận động sinh lý tự nhiên.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự tích hợp đa ngành giữa cơ sở y sinh học giải phẫu và lý thuyết điều khiển tự động hiện đại.

Trước hết, luận văn khai thác sâu cơ sở giải phẫu vận động học cổ tay người. Hệ thống xương cổ tay gồm 8 xương nhỏ xếp thành hai hàng tiếp giáp xương quay và xương trụ của cẳng tay, được chi phối bởi ba dây thần kinh chính gồm thần kinh giữa, thần kinh trụ và thần kinh quay. Tầm vận động sinh lý chuẩn của cổ tay bao gồm chuyển động gập 65 độ, duỗi 70 độ, xoay sấp 90 độ và xoay ngửa 90 độ.

Tiếp đó, tác giả áp dụng lý thuyết điều khiển trở kháng trên mô hình động lực học cơ cấu kéo đẩy cáp. Hệ thống được mô hình hóa toán học thành cấu trúc ảo gồm khối lượng quán tính M, bộ giảm xốc B và lò xo độ cứng K thông qua phương trình vi phân bậc hai tiêu chuẩn mô tả mối quan hệ giữa lực tác động F(t) và độ dịch chuyển x(t): F(t) = M x''(t) + B x'(t) + K x(t). Mô hình này cho phép thiết lập trạng thái tương tác lực mềm dẻo, bảo đảm độ an toàn sinh học tuyệt đối khi tiếp xúc với tay người bệnh.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm nhân trắc học được khảo sát trên cỡ mẫu gồm 100 người tình nguyện thuộc nhiều nhóm tuổi và giới tính khác nhau. Phương pháp chọn mẫu ngẫu nhiên phân tầng được áp dụng nhằm thu thập chính xác các thông số kích thước bàn tay và cẳng tay trung bình, làm cơ sở tối ưu hóa kết cấu cơ khí thiết bị. Đối với giai đoạn thử nghiệm lâm sàng, nghiên cứu lựa chọn mẫu có chủ đích gồm nhóm người khỏe mạnh đối chứng và nhóm người bệnh bị di chứng tai biến mất khả năng vận động khớp cổ tay.

Phương pháp phân tích dữ liệu dựa trên biến đổi Laplace trong miền tần số để đánh giá hàm truyền trở kháng, kết hợp việc thu thập tín hiệu liên tục từ cảm biến góc quay Encoder và cảm biến dòng điện của động cơ. Lý do lựa chọn phương pháp phân tích này là nhằm kiểm soát chính xác độ ổn định vòng lặp kín, triệt tiêu sai số bám vị trí và bù sức điện động ngược sinh ra trong quá trình vận hành. Toàn bộ tiến trình nghiên cứu kéo dài 16 tháng được phân chia thành 3 giai đoạn: Giai đoạn nghiên cứu tổng quan và tính toán động lực học; Giai đoạn chế tạo phần cứng cơ khí, thiết kế mạch công suất MOSFET HA210N06; Giai đoạn lập trình giao diện trò chơi và đánh giá thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thử nghiệm thực tế đã mang lại nhiều phát hiện kỹ thuật mang tính đột phá:

Thứ nhất, hệ thống cơ khí 2 bậc tự do độc lập cho phép bao phủ không gian làm việc xoay góc 0 đến 180 độ cho cả chuyển động gập duỗi và xoay sấp ngửa. Thiết kế trục quay mở rộng hoàn toàn vượt qua giới hạn sinh lý thực tế của người (65 đến 70 độ đối với gập duỗi và 90 độ đối với xoay), giúp người bệnh thoải mái vận động mà không bao giờ gặp hiện tượng kẹt cứng cơ khí ở biên hành trình.

Thứ hai, bộ điều khiển trở kháng ứng dụng mạch khuếch đại công suất âm thanh LM3886T với dòng đỉnh 11.5A và điện áp 18V đã điều tiết chính xác 5 cấp độ trở lực từ mức 1 đến mức 5. Sai số giữa lực cản thực tế và lực cản mong muốn luôn được duy trì ở mức dưới 4.8%, giúp triệt tiêu hoàn toàn các xung lực giật đột ngột có thể gây tổn thương khớp.

Thứ ba, việc tích hợp giao diện trò chơi tương tác 2D đã nâng cao rõ rệt khả năng phối hợp vận động. Tỷ lệ điều khiển đưa con trỏ mục tiêu về vùng tâm điểm chính xác trong bài tập kết hợp hai khớp đã tăng từ 42% ở những buổi đầu lên tới 88% sau chu kỳ can thiệp kéo dài 4 tuần.

Thảo luận kết quả

Sở dĩ thiết bị đạt được độ mượt mà vượt trội là nhờ nguyên lý truyền động cáp kéo kết hợp thuật toán giảm xốc ảo. Khi bệnh nhân cử động, bộ vi xử lý liên tục tính toán phản hồi vận tốc để kích hoạt lực giảm chấn, tạo cảm giác êm ái tương tự như hệ thống treo trên xe ô tô hạng sang. So với mô hình robot cổ tay của nhóm tác giả Nurdos công bố năm 2016 vốn thiếu khả năng hỗ trợ bệnh nhân liệt nặng và chưa có game hóa, thiết bị trong luận văn này đã giải quyết triệt để rào cản tâm lý nhờ cơ chế trợ lực thông minh và giao diện đồ họa sống động. Đồng thời, cấu trúc khóa khớp nhanh bằng ren M6 cho phép cô lập từng bậc tự do, đáp ứng đúng khuyến cáo y khoa về việc tập luyện phân tách khớp trước khi tập kết hợp.

Dữ liệu thực nghiệm thu được từ hệ thống có thể được biểu diễn trực quan qua các đồ thị phân bố góc quay theo thời gian với dải biên độ từ âm 5 đến 40 độ trên khung thời gian 12 giây, kết hợp bảng thống kê 5 mức tải trọng. Điều này giúp bác sĩ điều trị theo dõi tường tận độ mượt của quỹ đạo chuyển động, từ đó đưa ra đánh giá định lượng chính xác về tốc độ phục hồi thần kinh cơ của từng bệnh nhân.

Đề xuất và khuyến nghị

Nhằm tối ưu hóa hiệu quả ứng dụng thiết bị vào thực tiễn điều trị phục hồi chức năng, luận văn đưa ra 4 khuyến nghị then chốt:

  1. Chuẩn hóa phác đồ luyện tập lâm sàng: Thiết lập lịch tập định kỳ 2 buổi mỗi tuần, mỗi buổi kéo dài 60 phút chia thành 3 học phần (mỗi học phần 15 phút tập luyện xen kẽ 5 phút nghỉ ngơi). Chuyên viên trị liệu cần bắt đầu ở mức cản 0 để đo lường tầm vận động thực tế trước khi tăng dần lên mức 1 đến 5, hướng tới mục tiêu gia tăng 30% góc vận động chủ động sau 4 tuần can thiệp; chủ thể thực hiện là bác sĩ và kỹ thuật viên vật lý trị liệu.

  2. Nâng cấp hệ thống mạch điều khiển điện tử: Tích hợp thêm cảm biến điện cơ bề mặt EMG đa kênh và vi xử lý tín hiệu số DSP tốc độ cao nhằm nhận diện sớm ý định vận động trước 150 mili-giây, hoàn thành nâng cấp phần cứng trong thời gian 6 tháng; do nhóm kỹ sư cơ điện tử đảm nhiệm.

  3. Xây dựng nền tảng quản trị dữ liệu đám mây: Phát triển phần mềm kết nối trực tuyến lưu trữ 100% dữ liệu biểu đồ góc quay và lực tương tác của người bệnh, cho phép bác sĩ theo dõi tiến độ từ xa với độ trễ truyền dữ liệu dưới 1 giây, lộ trình triển khai trong 9 tháng; do đội ngũ kỹ sư phần mềm y tế thực hiện.

  4. Mở rộng thử nghiệm đa trung tâm: Triển khai thử nghiệm lâm sàng ngẫu nhiên có đối chứng trên cỡ mẫu 50 đến 100 bệnh nhân tai biến tại các bệnh viện phục hồi chức năng trong thời gian 12 tháng nhằm hoàn thiện hồ sơ đăng ký lưu hành trang thiết bị y tế; do cơ sở y tế phối hợp cùng nhóm tác giả tiến hành.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị chuyên môn sâu rộng, đặc biệt hữu ích cho 4 nhóm đối tượng sau:

  1. Kỹ sư Cơ điện tử và Robot y sinh: Khai thác chi tiết phương pháp tính toán động lực học 2 bậc tự do, thiết kế cơ cấu cáp kéo nhẹ bền và triển khai mạch công suất MOSFET HA210N06 đóng cắt ở tần số xung PWM 100 kHz.

  2. Bác sĩ và Chuyên gia Phục hồi chức năng: Ứng dụng nguồn tài liệu thực chứng về phương pháp vận động cưỡng bức, tận dụng biểu đồ góc quay và lực cản định lượng để xây dựng giáo án trị liệu cá nhân hóa cho từng mức độ liệt cổ tay.

  3. Học viên Cao học và Nghiên cứu sinh ngành Kỹ thuật Y sinh: Tham khảo khung lý thuyết điều khiển trở kháng hoàn chỉnh, thuật toán xử lý biến đổi Laplace và cách thức tích hợp công nghệ game hóa vào thiết bị hỗ trợ vận động.

  4. Doanh nghiệp sản xuất thiết bị y tế: Tiếp cận giải pháp công nghệ chế tạo thiết bị nội địa hóa với chi phí cạnh tranh, tay nắm chuẩn hóa đường kính 32 mm dài 95 mm và bệ đỡ cẳng tay chu vi 90 mm sẵn sàng chuyển giao thương mại.

Câu hỏi thường gặp

Thiết bị đảm bảo an toàn tuyệt đối cho người bệnh tai biến bằng cơ chế nào? Hệ thống kết hợp ba tầng bảo vệ gồm chốt hãm cơ khí ren M6 giới hạn góc quay vật lý, mạch bảo vệ ngắn mạch tích hợp Opto cách ly cao áp và thuật toán trở kháng với bộ giảm xốc ảo. Nhờ đó, thiết bị tự động triệt tiêu lực dư thừa, ngăn ngừa hoàn toàn nguy cơ vận động quá tầm gây căng rách dây chằng cổ tay.

Thuật toán điều khiển trở kháng đem lại lợi thế gì vượt trội so với điều khiển vị trí? Điều khiển trở kháng thiết lập mối quan hệ mềm dẻo giữa lực tác động và độ lệch vị trí. Khi bệnh nhân yếu sức, hệ thống tự động trợ lực nhẹ nhàng; khi cơ lực hồi phục, hệ thống tăng lực cản từ mức 1 đến 5 để người bệnh chủ động dùng sức, kích thích não bộ tái tổ chức dẫn truyền thần kinh hiệu quả hơn 40%.

Tại sao thiết bị sử dụng cơ cấu truyền động cáp kéo thay vì truyền động bánh răng trực tiếp? Cơ cấu cáp kéo hai dây theo nguyên lý kéo đẩy giúp giảm hơn 50% trọng lượng cụm chấp hành đặt tại tay người bệnh, loại bỏ hoàn toàn hiện tượng khe hở khớp và mang lại độ êm ái cao. Cáp mềm còn đóng vai trò cách ly nhiệt và dao động từ động cơ, tạo cảm giác tập luyện tự nhiên nhất.

Giao diện trò chơi tương tác đóng góp như thế nào vào kết quả trị liệu? Các trò chơi điều khiển chú chó tìm thức ăn cung cấp phản hồi thị giác tức thời theo thời gian thực. Cơ chế kích thích phần thưởng này giúp não bộ bệnh nhân hình thành các đường mòn phản xạ mới, giảm cảm giác mệt mỏi và gia tăng mức độ tuân thủ phác đồ điều trị lên hơn 35% so với tập thụ động.

Thiết bị có thể tùy chỉnh để phù hợp với các thể trạng người bệnh khác nhau không? Có, thiết bị được thiết kế dựa trên dữ liệu nhân trắc học của 100 người với tay nắm đường kính 32 mm, chiều dài 95 mm và bệ kê cẳng tay chu vi 90 mm có đai cố định ruy-băng. Kết cấu này ôm sát và hỗ trợ vững chắc cho hơn 95% kích thước cánh tay người trưởng thành tại Việt Nam.

Kết luận

  • Luận văn đã chế tạo thành công thiết bị robot phục hồi chức năng khớp cổ tay 2 bậc tự do với vùng hoạt động an toàn rộng 0 đến 180 độ.
  • Làm chủ giải thuật điều khiển trở kháng trên mạch công suất âm thanh LM3886T và MOSFET HA210N06, cho phép điều tiết mượt mà 5 cấp độ kháng lực.
  • Chuẩn hóa tối ưu kích thước tay nắm 32 mm và giá đỡ cẳng tay 90 mm dựa trên phân tích nhân trắc học 100 người dùng thực tế.
  • Xây dựng hoàn chỉnh giao diện trò chơi tương tác trực quan, tự động xuất đồ thị theo dõi tiến trình hồi phục cho y bác sĩ.
  • Thử nghiệm thực nghiệm chứng minh thiết bị giúp người bệnh tăng độ chính xác vận động từ 42% lên 88% và phục hồi biên độ sinh lý rõ rệt.

Công trình là đóng góp quan trọng trong việc làm chủ công nghệ thiết bị y tế thông minh tại Việt Nam, mang lại giải pháp trị liệu hiệu quả với chi phí tối ưu. Trong 6 tháng tới, nhóm nghiên cứu sẽ tích hợp cảm biến điện cơ EMG và hướng tới thương mại hóa sản phẩm rộng rãi trong vòng 12 đến 18 tháng. Quý đơn vị y tế và đối tác quan tâm hãy kết nối ngay với nhóm tác giả để hợp tác thử nghiệm lâm sàng và ứng dụng thực tiễn công nghệ này.
