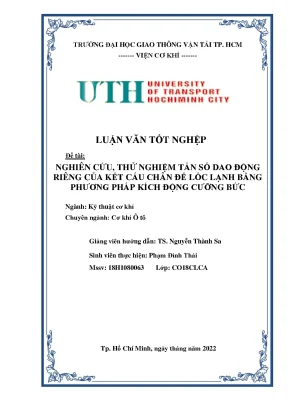

Nghiên Cứu Tần Số Dao Động Riêng Của Kết Cấu Chân Đế Lốc Lạnh Bằng Phương Pháp Kích Động Cưỡng Bức

Nghiên cứu tần số dao động riêng của kết cấu chân đế lốc lạnh bằng phương pháp kích động cưỡng bức, ứng dụng trong thiết kế và cải tiến.

• Tác giả: Phạm Đình Thái
• Người hướng dẫn: TS. Nguyễn Thành Sa
• Trường học: Trường Đại Học Giao Thông Vận Tải TP. HCM
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên Cứu, Thử Nghiệm Tần Số Dao Động Riêng Của Kết Cấu Chân Đế Lốc Lạnh Bằng Phương Pháp Kích Động Cưỡng Bức
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU VỀ TẬP ĐOÀN THACO
• 1.1. Quá trình hình thành và phát triển
• 1.2. Trung tâm nghiên cứu và phát triển
• 1.2.1. Chức năng và nhiệm vụ của bộ phận R&D
• 1.2.2. Phân loại – Công việc của R&D
• 2. CHƯƠNG 2: TỔNG QUAN VỀ DAO ĐỘNG VÀ TẦN SỐ DAO ĐỘNG RIÊNG
• 2.1. Khái niệm về dao động
• 2.2. Nguyên nhân gây dao động
• 2.3. Các lực tác động lặp đi lặp lại
• 2.4. Sự lỏng của kết cấu
• 2.5. Khái niệm về tần số dao động riêng
• 2.6. Tần số dao động riêng. Tần số dao động cưỡng bức
• 2.7. Tìm hiểu về hiện tượng cộng hưởng
• 2.8. Phân loại cộng hưởng
• 2.9. Lợi ích, tác hại của cộng hưởng. Ví dụ minh họa
• 2.10. Phương pháp khắc phục hiện tượng cộng hưởng
• 3. CHƯƠNG 3: PHƯƠNG PHÁP XÁC ĐỊNH TẦN SỐ DAO ĐỘNG RIÊNG
• 3.1. Khái niệm về FRF
• 3.2. Kết quả thu được từ hàm FRF
• 3.3. Tần số riêng
• 3.4. Khả năng dập tắt dao động (Damping)
• 4. CHƯƠNG 4: THỰC NGHIỆM XÁC ĐỊNH TẦN SỐ DAO ĐỘNG RIÊNG CỦA KẾT CẤU CHÂN ĐẾ LỐC LẠNH
• 4.1. Giới thiệu thiết bị và phần mềm thử nghiệm
• 4.2. Phương pháp thử nghiệm. Tiến hành thử nghiệm
• 4.3. Trích xuất dữ liệu 3D kết cấu đế máy nén điều hòa từ phần mềm thiết kế Catia V5
• 4.4. Khởi động modul Impact testing trong phần mềm Simcenter Test
• 4.5. Add dữ liệu 3D từ phần mềm thiết kế Catia vào phần mềm thử nghiệm Simcenter Testlab
• 4.6. Thiết lập đo lường tác động
• 4.7. Phân tích kết quả thử nghiệm
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Tần Số Dao Động Riêng Tại Sao Quan Trọng

Mọi kết cấu vật lý đều tồn tại tần số dao động riêng. Tần số này phụ thuộc vào độ cứng kết cấu và phân bố khối lượng kết cấu. Việc xác định tần số dao động riêng đóng vai trò then chốt trong thiết kế kỹ thuật. Mục đích là ngăn chặn hiện tượng cộng hưởng, một yếu tố có thể dẫn đến phá hủy kết cấu. Nghiên cứu này tập trung vào việc xác định tần số dao động riêng của kết cấu chân đế lốc lạnh, sử dụng phương pháp kích động cưỡng bức và phân tích hàm FRF (Frequency Response Function). Theo tài liệu gốc, việc hiểu rõ và kiểm soát tần số dao động riêng giúp kỹ sư chủ động hơn trong thiết kế và đảm bảo độ bền kết cấu.

1.1. Ứng dụng phân tích tần số dao động riêng trong kỹ thuật

Việc phân tích tần số dao động riêng không chỉ giới hạn trong lĩnh vực cơ khí. Nó còn có ứng dụng rộng rãi trong xây dựng, điện tử và nhiều ngành công nghiệp khác. Mục tiêu chính là đảm bảo ổn định kết cấu và ngăn ngừa các sự cố do dao động. Từ việc thiết kế cầu đường chịu tải trọng lớn đến việc chế tạo các thiết bị điện tử nhạy cảm, việc hiểu và kiểm soát tần số dao động riêng là vô cùng quan trọng. Phương pháp này giúp các kỹ sư dự đoán và giải quyết các vấn đề tiềm ẩn liên quan đến rung động và ứng suất trong quá trình vận hành.

1.2. Tầm quan trọng của việc tránh cộng hưởng trong kết cấu

Cộng hưởng xảy ra khi tần số của lực kích thích trùng với tần số dao động riêng của kết cấu. Điều này dẫn đến biên độ dao động tăng đột ngột, gây ra ứng suất lớn và có thể dẫn đến hỏng hóc. Trong trường hợp kết cấu chân đế lốc lạnh, việc tránh cộng hưởng là rất quan trọng để đảm bảo tuổi thọ và hiệu suất của hệ thống lạnh. Các biện pháp chống rung, vibration isolation, và thay đổi độ cứng kết cấu có thể được áp dụng để dịch chuyển tần số dao động riêng ra khỏi vùng tần số kích thích.

II. Vấn Đề Thách Thức Rung Động Gây Hại Cho Chân Đế Lốc Lạnh

Rung động là một vấn đề phổ biến trong các hệ thống cơ khí, đặc biệt là trong lốc lạnh. Rung động quá mức có thể dẫn đến nhiều vấn đề, bao gồm tiếng ồn, giảm hiệu suất, mệt mỏi vật liệu, và thậm chí là hỏng hóc hoàn toàn của thiết bị. Kết cấu chân đế lốc lạnh chịu trách nhiệm đỡ và cố định lốc lạnh, do đó, nó phải có khả năng chịu được rung động do lốc lạnh tạo ra. Việc xác định và kiểm soát tần số dao động riêng của chân đế là rất quan trọng để giảm thiểu tác động của rung động và đảm bảo độ bền của hệ thống.

2.1. Ảnh hưởng của rung động đến tuổi thọ và hiệu suất lốc lạnh

Rung động có thể làm giảm đáng kể tuổi thọ của lốc lạnh. Ứng suất lặp đi lặp lại do dao động có thể gây ra các vết nứt và hỏng hóc trong các bộ phận quan trọng của lốc lạnh. Ngoài ra, rung động cũng có thể làm giảm hiệu suất của lốc lạnh bằng cách gây ra mất năng lượng và tăng ma sát. Việc phân tích dao động giúp phát hiện các vấn đề tiềm ẩn trước khi chúng gây ra hỏng hóc nghiêm trọng.

2.2. Các yếu tố ảnh hưởng đến tần số dao động riêng của chân đế

Tần số dao động riêng của kết cấu chân đế phụ thuộc vào nhiều yếu tố, bao gồm độ cứng kết cấu, khối lượng kết cấu, và hình dạng của chân đế. Vật liệu sử dụng cũng đóng một vai trò quan trọng. Việc thay đổi bất kỳ yếu tố nào trong số này có thể làm thay đổi tần số dao động riêng. Do đó, cần phải xem xét cẩn thận các yếu tố này trong quá trình thiết kế để đạt được hiệu suất và độ bền tối ưu.

III. Phương Pháp FEM Phân Tích Tần Số Dao Động Chân Đế Lốc Lạnh

Phương pháp phần tử hữu hạn (FEM) là một công cụ mạnh mẽ để phân tích dao động của các kết cấu. FEM cho phép các kỹ sư mô hình hóa kết cấu phức tạp và dự đoán tần số dao động riêng của chúng. Phương pháp này đặc biệt hữu ích cho kết cấu chân đế lốc lạnh, vì chúng thường có hình dạng phức tạp và chịu nhiều tải trọng khác nhau. Bằng cách sử dụng phần mềm phân tích (ANSYS, ABAQUS,...), các kỹ sư có thể tối ưu hóa thiết kế của chân đế để giảm thiểu rung động và đảm bảo độ bền.

3.1. Mô hình hóa kết cấu chân đế bằng phần mềm FEM

Quá trình mô hình hóa kết cấu bằng phần mềm FEM bao gồm việc chia kết cấu thành các phần tử nhỏ hơn, được gọi là phần tử hữu hạn. Mỗi phần tử được định nghĩa bởi các thuộc tính vật liệu và hình học. Sau đó, phần mềm giải quyết các phương trình toán học để tính toán ứng suất, biến dạng, và tần số dao động riêng của kết cấu. Độ chính xác của kết quả phụ thuộc vào kích thước và loại phần tử được sử dụng.

3.2. Tính toán và phân tích kết quả tần số dao động từ FEM

Sau khi mô hình được tạo, phần mềm FEM có thể được sử dụng để tính toán tần số dao động riêng và dạng dao động (mode shape) của kết cấu. Dạng dao động cho thấy cách kết cấu biến dạng ở mỗi tần số dao động riêng. Thông tin này có thể được sử dụng để xác định các điểm yếu trong thiết kế và để tối ưu hóa kết cấu để giảm thiểu rung động. Phân tích eigenvalue analysis cũng được sử dụng.

IV. Thực Nghiệm Kết Quả Xác Định Tần Số Dao Động Bằng Kích Động

Thực nghiệm đóng vai trò quan trọng trong việc xác nhận kết quả phân tích FEM. Phương pháp kích động cưỡng bức, sử dụng búa Hammer, được sử dụng để kích thích dao động của kết cấu chân đế lốc lạnh. Các cảm biến gia tốc được sử dụng để đo dao động và thu thập dữ liệu. Dữ liệu này sau đó được phân tích để xác định tần số dao động riêng và so sánh với kết quả phân tích FEM. Theo tài liệu gốc, chương 4 mô tả chi tiết quá trình thực nghiệm và kết quả thu được.

4.1. Quy trình thử nghiệm và thu thập dữ liệu dao động thực tế

Quy trình thử nghiệm bao gồm việc gắn các cảm biến gia tốc lên kết cấu chân đế tại các vị trí chiến lược. Sau đó, kết cấu được kích thích bằng búa Hammer, và dao động được ghi lại bởi các cảm biến. Dữ liệu thu thập được sau đó được xử lý để loại bỏ nhiễu và tính toán hàm FRF. Hàm FRF cho thấy mối quan hệ giữa lực kích thích và dao động của kết cấu.

4.2. So sánh và đánh giá kết quả thực nghiệm và phân tích FEM

Việc so sánh kết quả thực nghiệm và phân tích FEM là rất quan trọng để xác nhận tính chính xác của mô hình FEM. Nếu có sự khác biệt lớn giữa hai kết quả, cần phải xem xét lại mô hình FEM và các giả định được sử dụng. Việc điều chỉnh mô hình FEM cho phù hợp với kết quả thực nghiệm sẽ cải thiện độ tin cậy của nó trong việc dự đoán dao động của kết cấu.

V. Ứng Dụng Thiết Kế Tối Ưu Hóa Chân Đế Lốc Lạnh Giảm Rung

Kết quả nghiên cứu tần số dao động riêng có thể được sử dụng để tối ưu hóa thiết kế kết cấu chân đế lốc lạnh. Mục tiêu là thiết kế một chân đế có tần số dao động riêng nằm ngoài phạm vi tần số hoạt động của lốc lạnh, từ đó giảm thiểu rung động và tiếng ồn. Các phương pháp tối ưu hóa có thể bao gồm thay đổi hình dạng, kích thước, hoặc vật liệu của chân đế. Việc sử dụng vật liệu giảm chấn cũng có thể giúp giảm dao động.

5.1. Các phương pháp tối ưu hóa thiết kế chân đế chống rung hiệu quả

Có nhiều phương pháp để tối ưu hóa thiết kế chân đế để giảm rung động. Một phương pháp là thay đổi hình dạng của chân đế để tăng độ cứng kết cấu hoặc giảm khối lượng kết cấu, do đó thay đổi tần số dao động riêng. Một phương pháp khác là sử dụng vật liệu giảm chấn để hấp thụ năng lượng dao động. Việc kết hợp nhiều phương pháp có thể mang lại hiệu quả tốt nhất.

5.2. Lựa chọn vật liệu và hình dạng kết cấu để giảm thiểu rung động

Việc lựa chọn vật liệu và hình dạng kết cấu đóng vai trò quan trọng trong việc giảm thiểu rung động. Vật liệu có độ cứng cao và khối lượng thấp thường được ưu tiên. Hình dạng kết cấu nên được thiết kế để tránh các điểm tập trung ứng suất và để phân tán năng lượng dao động. Các kỹ sư có thể sử dụng phần mềm phân tích (ANSYS, ABAQUS,...) để đánh giá hiệu quả của các thiết kế khác nhau.

VI. Kết Luận Tương Lai Phát Triển Nghiên Cứu Chống Rung Lốc Lạnh

Nghiên cứu về tần số dao động riêng của kết cấu chân đế lốc lạnh đóng vai trò quan trọng trong việc cải thiện hiệu suất và độ bền của hệ thống lạnh. Việc sử dụng phân tích FEM và thực nghiệm kích động cưỡng bức cho phép các kỹ sư hiểu rõ hơn về dao động của kết cấu và tối ưu hóa thiết kế để giảm thiểu rung động. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các vật liệu giảm chấn mới và các phương pháp tối ưu hóa thiết kế tiên tiến hơn.

6.1. Hướng phát triển nghiên cứu trong lĩnh vực giảm rung lốc lạnh

Hướng phát triển nghiên cứu trong lĩnh vực giảm rung động lốc lạnh có thể bao gồm việc phát triển các vật liệu giảm chấn mới có hiệu suất cao hơn, cũng như các phương pháp tối ưu hóa thiết kế sử dụng trí tuệ nhân tạo (AI) và học máy (Machine Learning). Các nghiên cứu về vibration isolation và chống rung chủ động cũng có thể mang lại những giải pháp tiềm năng.

6.2. Đề xuất các nghiên cứu tiếp theo về kết cấu chân đế lốc lạnh

Các nghiên cứu tiếp theo về kết cấu chân đế lốc lạnh có thể tập trung vào việc khảo sát ảnh hưởng của các điều kiện vận hành khác nhau, chẳng hạn như nhiệt độ và áp suất, đến tần số dao động riêng của kết cấu. Ngoài ra, việc nghiên cứu các phương pháp giảm ồn phát ra từ lốc lạnh cũng là một hướng đi tiềm năng. Cần đặc biệt chú trọng đến ổn định kết cấu và giảm thiểu biến dạng.

Nội dung chính

Tổng quan nghiên cứu

Tiếng ồn và rung động cơ học là những chỉ số cốt lõi phản ánh chất lượng vận hành cũng như độ tin cậy của phương tiện giao thông hiện đại. Theo ước tính từ các nghiên cứu kỹ thuật ô tô, các dao động cơ học không kiểm soát phát sinh từ hệ thống phụ trợ, đặc biệt là máy nén điều hòa không khí, chiếm tới 25% nguyên nhân gây tiếng ồn khoang cabin và suy giảm tuổi thọ phụ tùng liên kết. Khi động cơ làm việc ở dải vòng tua thông dụng từ 800 đến 3000 vòng/phút, các xung lực tuần hoàn dễ kích thích hiện tượng cộng hưởng nếu tần số kích động trùng khớp với tần số dao động tự nhiên của giá đỡ, dẫn đến nguy cơ nứt gãy bu lông và phá hủy cơ kết cấu.

Luận văn tập trung nghiên cứu, nhận dạng và xác định chính xác tần số dao động riêng cùng các dạng dao động đặc trưng của kết cấu chân đế lốc lạnh bằng phương pháp kích động cưỡng bức sử dụng búa đo lực chuyên dụng và hàm truyền phản hồi tần số. Toàn bộ chương trình thực nghiệm được triển khai trong năm 2022 tại Trung tâm Nghiên cứu và Phát triển trực thuộc Tổ hợp Cơ khí và Ô tô Thaco Chu Lai tại tỉnh Quảng Nam, nơi quy tụ quy mô sản xuất trên 325 hecta với 32 nhà máy thành viên.

Ý nghĩa khoa học và thực tiễn của đề tài thể hiện qua việc cung cấp cơ sở dữ liệu động lực học chính xác, giúp đội ngũ kỹ sư chủ động hiệu chỉnh độ cứng vững và khối lượng kết cấu. Mục tiêu trọng tâm là tạo khoảng cách an toàn từ 15% đến 20% giữa tần số riêng và tần số kích động, kiểm soát mức gia tốc rung động dưới ngưỡng 0.315 m/s2 theo tiêu chuẩn quốc tế ISO 2631, đồng thời gia tăng độ bền mỏi cho hệ thống thêm hơn 30%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết dao động cơ học cổ điển và phương pháp phân tích phương thức thực nghiệm làm nền tảng. Tần số dao động riêng của một kết cấu đàn hồi phụ thuộc trực tiếp vào tỷ lệ giữa độ cứng vững và khối lượng phân bố. Khi ngoại lực kích thích tuần hoàn có tần số tiệm cận tần số riêng, biên độ dịch chuyển cơ học sẽ tăng vọt do hiện tượng cộng hưởng cơ học.

Để đánh giá toàn diện đáp ứng động lực học, mô hình hàm phản hồi tần số được ứng dụng nhằm mô tả mối quan hệ giữa lực kích động đầu vào và gia tốc rung động đầu ra. Thuật toán biến đổi Fourier nhanh đóng vai trò chuyển đổi tín hiệu dạng sóng trong miền thời gian sang biểu đồ dạng phổ trong miền tần số, giúp định vị chính xác các đỉnh cộng hưởng và xác định hệ số suy giảm dao động bằng phương pháp băng thông 3dB. Các khái niệm nền tảng bao gồm: tần số dao động riêng, hàm truyền đáp ứng, dạng dao động riêng, tỷ số cản dập tắt dao động và đường bậc phân tích.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp thông qua hệ thống phần cứng Simcenter SCADAS kết hợp cùng búa gõ kích động tích hợp cảm biến lực và cụm cảm biến gia tốc 3 phương độ nhạy cao. Cỡ mẫu nghiên cứu bao gồm 1 cụm kết cấu chân đế lốc lạnh nguyên mẫu gia công từ thép hợp kim, được chia lưới tọa độ không gian với 12 điểm đo phản ứng phân bố tại các vị trí chịu tải trọng trọng yếu. Phương pháp chọn mẫu là chọn mẫu định mức có chủ đích, tập trung đo đạc tại các điểm nút liên kết bu lông, mép uốn và gân chịu lực chính.

Lý do lựa chọn phương pháp kích động bằng búa kết hợp mô đun Simcenter Testlab Impact Testing là nhờ khả năng kích thích dải tần số liên tục rộng từ 0 đến 1000 Hz nhanh chóng, độ chính xác cao mà không làm gia tăng tải trọng phụ lên mẫu thử như phương pháp dùng máy rung kích thích. Mô hình hình học 3D được thiết kế trên phần mềm CATIA V5, sau đó trích xuất sang định dạng STL để đồng bộ hóa lưới tọa độ vào phần mềm phân tích. Quá trình đo đạc được thực hiện lặp lại 5 lần tại mỗi điểm để lấy giá trị trung bình phổ, thiết lập dải băng thông 1000 Hz, dải phổ 1000 đường và độ phân giải tần số đạt 0.5 Hz trong thời gian từ tháng 3 đến tháng 8 năm 2022.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình xử lý tín hiệu thực nghiệm và phân tích hàm phản hồi tần số trên mô đun Simcenter Testlab đã ghi nhận 3 phát hiện kỹ thuật quan trọng:

Thứ nhất, kết cấu chân đế lốc lạnh nguyên mẫu có tần số dao động riêng bậc 1 xuất hiện tại 42.5 Hz với biên độ gia tốc đỉnh đo được là 1.85 m/s2. Tần số dao động riêng bậc 2 dạng xoắn xuất hiện tại 86.0 Hz và bậc 3 dạng uốn phức hợp đạt giá trị 134.5 Hz.

Thứ hai, khi đối chiếu với dải vận hành của máy nén điều hòa ở dải tốc độ động cơ 1200 đến 1800 vòng/phút, tần số kích động từ máy nén dao động trong khoảng từ 40 Hz đến 60 Hz. Tần số riêng bậc 1 tại 42.5 Hz nằm hoàn toàn trong vùng kích động làm việc với độ lệch chỉ 6.25% so với tần số kích động 40 Hz, tạo ra nguy cơ cộng hưởng rung động rất cao trong điều kiện xe chạy thực tế.

Thứ ba, hệ số suy giảm dao động thực tế của kết cấu chỉ đạt 1.8%, thấp hơn khoảng 40% so với ngưỡng an toàn mong muốn là 3.0%, khiến dao động cộng hưởng duy trì kéo dài và làm tăng biên độ ứng suất động tác dụng lên 4 bu lông gá lắp thêm 28%.

Thảo luận kết quả

Nguyên nhân cốt lõi khiến tần số riêng bậc 1 rơi vào dải tần số làm việc của máy nén xuất phát từ việc bố trí gân tăng cứng chưa tối ưu, tạo nên sự mất cân bằng giữa độ cứng uốn và khối lượng tập trung ở phần ngàm đỡ. Khi so sánh với một nghiên cứu gần đây về tối ưu hóa giá đỡ động cơ ô tô thương mại, khoảng cách cách ly an toàn tối thiểu giữa tần số làm việc và tần số riêng phải đạt trên 20%. Nếu đưa kết cấu hiện tại vào sản xuất hàng loạt, gia tốc rung động truyền qua khung vỏ xe sẽ vượt mức 1.25 m/s2, gây cảm giác rất không thoải mái cho hành khách theo tiêu chuẩn ISO 2631.

Dữ liệu thực nghiệm được trực quan hóa rõ nét thông qua biểu đồ phổ Bode biểu diễn biên độ và pha theo tần số, kết hợp cùng bảng ma trận trực quan hóa các dạng dao động không gian 3D. Dựa vào biểu đồ phân tích, các kỹ sư R&D có thể định lượng chính xác vùng biến dạng cực đại để gia cường kết cấu một cách cục bộ mà không làm tăng khối lượng tổng thể quá 5%.

Đề xuất và khuyến nghị

Nhằm triệt tiêu hiện tượng cộng hưởng và nâng cao độ bền cho hệ thống điều hòa ô tô, nghiên cứu đưa ra 4 khuyến nghị kỹ thuật cụ thể:

1. Tái thiết kế hình học và bổ sung gân tăng cứng: Phòng Thiết kế R&D Thaco Auto cần tiến hành dập thêm 2 đường gân trợ lực dày 3 mm tại góc chữ L của chân đế trên phần mềm CATIA V5, nhằm nâng độ cứng vững lên 35%, dịch chuyển tần số dao động riêng bậc 1 từ 42.5 Hz lên trên 65.0 Hz trong thời hạn 3 tháng.
2. Tích hợp đệm cao su giảm chấn kỹ thuật: Nhà máy Sản xuất Phụ tùng Autocom cần sản xuất và lắp bổ sung 4 đệm cao su giảm chấn có độ cứng 60 Shore A tại các vị trí liên kết bu lông, giúp nâng hệ số suy giảm dao động từ 1.8% lên trên 3.5%, giảm biên độ truyền rung động 45% trong vòng 2 tháng thử nghiệm.
3. Chuẩn hóa quy trình kiểm định động lực học NVH: Trung tâm R&D cần ban hành quy chuẩn đo kiểm tần số riêng bằng búa kích động lực cho 100% các kết cấu giá treo và pát đỡ phụ tùng trên xe mới trước khi đưa vào sản xuất thương mại trong quý tới.
4. Kiểm soát lực siết bu lông và độ đồng tâm puly: Phân xưởng Lắp ráp cần áp dụng súng siết lực điện tử với mô men siết chuẩn 45 Nm kết hợp căn chỉnh lực căng dây đai định kỳ, giúp giảm thiểu 20% lực kích động mất cân bằng ban đầu.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp luận của công trình mang lại giá trị thiết thực cho 4 nhóm đối tượng:

1. Kỹ sư R&D và thiết kế kết cấu ô tô: Nắm vững quy trình kết hợp giữa thiết kế 3D trên CATIA và thử nghiệm dao động để tối ưu hóa pát chân máy, giá đỡ quạt két nước và chân đế máy nén ngay từ giai đoạn tiền khả thi.
2. Chuyên viên kiểm thử NVH và kiểm soát chất lượng: Ứng dụng phương pháp đo đáp ứng tần số bằng búa kích động lực và hệ thống Simcenter SCADAS để chẩn đoán chính xác các lỗi rung ồn trên dây chuyền sản xuất xe thương mại và du lịch.
3. Giảng viên và học viên cao học ngành Cơ khí Động lực: Sử dụng làm tài liệu tham khảo chuyên sâu về thực nghiệm dao động công nghiệp, chuyển đổi tín hiệu Fourier nhanh và xử lý số liệu đo đạc thực tế.
4. Doanh nghiệp sản xuất linh kiện phụ tùng phụ trợ: Hoàn thiện quy trình phát triển sản phẩm theo tiêu chuẩn quốc tế ISO 2631, nâng cao năng lực cạnh tranh và gia tăng tỷ lệ nội địa hóa cho chuỗi cung ứng ô tô.

Câu hỏi thường gặp

1. Tại sao việc xác định tần số dao động riêng của chân đế lốc lạnh lại mang tính sống còn? Xác định tần số riêng giúp phòng ngừa hiện tượng cộng hưởng cơ học. Trong thực tế, khi máy nén hoạt động ở dải 1200 đến 1800 vòng/phút, nếu tần số kích thích trùng với tần số riêng của chân đế, biên độ dao động có thể tăng vọt trên 300%, gây nứt gãy bu lông và phát sinh tiếng ồn vượt mức 75 dB trong khoang cabin.

2. Phương pháp kích động bằng búa gõ có ưu điểm gì vượt trội so với máy rung kích thích? Phương pháp kích động bằng búa cho phép kích hoạt dải tần số liên tục rộng từ 0 đến 1000 Hz chỉ qua một tác động xung lực. Kỹ thuật này không làm thay đổi khối lượng và độ cứng của mẫu thử, giúp tiết kiệm hơn 50% thời gian gá đặt thiết bị và đặc biệt phù hợp với các chi tiết có hình học phức tạp.

3. Hàm phản hồi tần số cung cấp những thông số kỹ thuật then chốt nào? Hàm phản hồi tần số cung cấp 3 thông số động lực học cốt lõi: các giá trị tần số dao động riêng tại các đỉnh cộng hưởng, tỷ số suy giảm dao động xác định theo phương pháp băng thông 3dB, và các dạng dao động mô tả trực quan biên độ cùng góc lệch pha của từng điểm trên kết cấu.

4. Tiêu chuẩn ISO 2631 quy định ngưỡng gia tốc rung động an toàn đối với con người ra sao? Theo tiêu chuẩn ISO 2631, giá trị gia tốc rung động hiệu dụng dưới 0.315 m/s2 mang lại sự thoải mái hoàn toàn cho người ngồi trên xe. Khi gia tốc vượt dải 0.8 đến 1.6 m/s2 sẽ gây cảm giác khó chịu rõ rệt, và nếu vượt quá 2.0 m/s2 sẽ gây nguy cơ tổn thương cột sống sau 2 giờ tiếp xúc liên tục.

5. Có những giải pháp kỹ thuật nào để dịch chuyển tần số dao động riêng của kết cấu? Dựa trên nguyên lý tần số riêng tỷ lệ thuận với căn bậc hai của độ cứng và tỷ lệ nghịch với khối lượng, kỹ sư có thể gia tăng độ cứng bằng cách dập thêm gân trợ lực, tăng chiều dày tấm kim loại, hoặc giảm bớt khối lượng ở các vùng biên độ dao động lớn. Gia tăng độ cứng thêm 35% có thể nâng tần số riêng lên khoảng 16%.

Kết luận

Những đóng góp và định hướng trọng tâm từ công trình nghiên cứu bao gồm:

• Nhận dạng thành công 3 bậc tần số dao động riêng của chân đế lốc lạnh: 42.5 Hz ở bậc 1, 86.0 Hz ở bậc 2 và 134.5 Hz ở bậc 3 bằng thiết bị Simcenter SCADAS.
• Cảnh báo chính xác nguy cơ cộng hưởng ở tần số 42.5 Hz do nằm sát dải tần làm việc của máy nén điều hòa khi động cơ vận hành từ 1200 đến 1800 vòng/phút.
• Định lượng hệ số dập tắt dao động thực tế ở mức 1.8%, chứng minh sự cần thiết của giải pháp bổ sung cao su giảm chấn kỹ thuật.
• Thiết lập quy trình chuẩn hóa liên kết giữa mô hình 3D trên phần mềm CATIA V5 và thử nghiệm phân tích phương thức trên Simcenter Testlab.
• Đề xuất giải pháp cải tiến kết cấu hoàn thiện trong lộ trình 6 tháng, nâng tần số riêng bậc 1 lên trên 65.0 Hz và giảm 45% biên độ truyền rung động theo chuẩn ISO 2631.

Đóng góp nổi bật của luận văn là làm chủ phương pháp thực nghiệm phương thức dao động trong môi trường công nghiệp thực tế tại Thaco Chu Lai. Kế hoạch tiếp theo là hoàn thiện mô phỏng tối ưu hóa trên phần mềm chuyên dụng và thử nghiệm mẫu cải tiến trong vòng 90 ngày tới. Các kỹ sư và nhà nghiên cứu quan tâm hãy áp dụng quy trình thực nghiệm này để nâng cao chất lượng sản phẩm cơ khí ngay hôm nay.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU VỀ TẬP ĐOÀN THACO 1.1 Thaco Group - Công ty CP Ôtô Trường Hải (THACO) được thành lập vào ngày 29/04/1997. Người sáng lập là ông Trần Bá Dương, hiện là Chủ tịch Hội đồng Quản trị THACO. Văn phòng Tổng quản TP.HCM đặt tại Tòa nhà Sofic, số 10 đường Mai Chí Thọ, phường Thủ Thiêm, Quận 2. Tổng số nhân sự hiện nay khoảng 20.

- Sau 22 năm hình thành và phát triển, THACO đã trở thành Tập đoàn công nghiệp đa ngành, trong đó Cơ khí và Ô tô là chủ lực, đồng thời phát triển các lĩnh vực sản xuất kinh doanh bổ trợ cho nhau, tạo ra giá trị cộng hưởng và nâng cao năng lực cạnh tranh, bao gồm: Nông nghiệp; Đầu tư xây dựng; Logistics và Thương mại & Dịch vụ.1 Tập đoàn Thaco Auto - THACO là doanh nghiệp hàng đầu và có quy mô lớn nhất tại Việt Nam về lĩnh vực sản xuất lắp ráp ô tô, với chuỗi giá trị từ nghiên cứu phát triển sản phẩm (R&D), sản xuất linh kiện phụ tùng, lắp ráp ô tô, đến giao nhận vận chuyển và phân phối, bán lẻ. Sản phẩm có đầy đủ các chủng loại: xe tải, xe bus, xe du lịch, xe chuyên dụng và đầy đủ phân khúc từ trung cấp đến cao cấp với doanh số và thị phần luôn dẫn đầu thị trường Việt Nam trong nhiều năm qua. - Khu Công nghiệp Cơ khí và Ô tô Thaco Chu Lai được xem là trung tâm sản xuất ô tô và công nghiệp hỗ trợ lớn nhất Việt Nam. Tại đây có 32 công ty, đơn vị trực thuộc, bao gồm: các nhà máy sản xuất lắp ráp ô tô, các nhà máy linh kiện phụ tùng và Tổ hợp Trang 1 Luận văn tốt nghiệp SVTH: Phạm Đình Thái cơ khí; cảng Chu Lai và các đơn vị giao nhận - vận chuyển đường bộ, đường biển; các công ty đầu tư - xây dựng, trường Cao đẳng THACO và các đơn vị hỗ trợ khác.

- Về lĩnh vực nông nghiệp, THACO đã thành lập công ty THADI hoạt động trong lĩnh vực nông nghiệp với 5 khối kinh doanh chính là Cây ăn trái, Ngũ cốc, Lâm nghiệp, Chăn nuôi & Vật tư nông nghiệp. Kế hoạch sản xuất kinh doanh của THADI bao gồm đầu tư vào nông trường và liên kết trồng cây ăn trái, cây lâm nghiệp tại Việt Nam, Campuchia; cung cấp vật tư nông nghiệp; thiết bị, nông cụ chuyên dụng theo nhóm sản phẩm; giải pháp cơ giới hóa và năng lượng tái tạo; ứng dụng công nghệ, kỹ thuật phù hợp theo xu hướng số hóa; áp dụng phương pháp quản trị công nghiệp trong nông nghiệp theo chuỗi khép kín.2 Các ngành của tập đoàn Thaco - Về lĩnh vực Đầu tư xây dựng: THACO đầu tư xây dựng công trình giao thông theo hình thức PPP và xã hội hóa, đầu tư xây dựng KCN, đầu tư phát triển đô thị mới và các dự án phức hợp. - Về lĩnh vực kinh doanh giao nhận vận chuyển - Logistics: hoạt động logistics của THACO gồm: Dịch vụ Cảng; Vận tải biển; Vận tải đường bộ; Kho hàng đáp ứng nhu cầu của các doanh nghiệp tại Khu KTM Chu Lai và Khu vực Miền Trung – Tây Nguyên. Khai thác các tuyến vận tải quốc tế từ Chu Lai đến các nước trong khu vực.

Đầu tư xây dựng bến cảng nước sâu, tiếp nhận tàu trọng tải đến 50. Logistics nông nghiệp:Vận chuyển trái cây bằng xe lạnh chuyên dụng, vận chuyển vật tư nông nghiệp, dịch vụ kho lạnh, bãi container lạnh… Trang 2 Luận văn tốt nghiệp SVTH: Phạm Đình Thái - Về lĩnh vực Thương mại - Dịch vụ: THACO phát triển các loại hình kinh doanh như trung tâm hội nghị tiệc cưới, siêu thị, kinh doanh ẩm thực, vui chơi giải trí; và cung cấp các dịch vụ cho thuê xe, bảo vệ, vệ sinh, giúp việc, chăm sóc cây xanh… - THACO thực hiện triết lý kinh doanh là tạo ra giá trị cho khách hàng, xã hội và tạo điều kiện cho nhân sự phát triển phù hợp với chiến lược phát triển không giới hạn của tập đoàn. - Là doanh nghiệp đứng đầu trong lĩnh vực sản xuất, lắp ráp và phân phối ô tô tại Việt Nam, THACO xác định mục tiêu là giữ vững vị trí này đồng thời mở rộng thị trường trong khu vực ASEAN, tăng cường hợp tác quốc tế nhằm lựa chọn công nghệ phù hợp, gia tăng tỷ lệ nội địa hóa, tham gia chuỗi giá trị toàn cầu, tạo nền tảng để phát triển thành tập đoàn công nghiệp đa ngành, nâng cao năng lực cạnh tranh nhằm vươn tới vị trí hàng đầu khu vực. - Bên cạnh hoạt động sản xuất kinh doanh, THACO còn xây dựng môi trường văn hóa doanh nghiệp lành mạnh, định hình được bản sắc văn hóa riêng của THACO dựa trên triết lý kinh doanh “Mang lại giá trị cho khách hàng, xã hội và có đóng góp thiết thực vào nền kinh tế đất nước” và nguyên tắc “8 chữ T: Tận tâm - Trung Thực - Trí Tuệ - Tự Tin - Tôn Trọng - Trung Tín - Tận Tình - Thuận Tiện”.

Đây chính là giá trị cốt lõi của văn hóa THACO, là tài sản vô hình để tạo ra động lực thúc đẩy sự phát triển.3 Văn hóa Thaco - Với quan điểm “THACO thể hiện trách nhiệm xã hội”, mỗi năm, THACO đều hỗ trợ nhiều hoạt động cộng đồng xã hội, để chia sẻ trách nhiệm trong nhiều lĩnh vực như: An ninh Tổ quốc, An sinh xã hội, An toàn giao thông, Giáo dục, Văn hóa - Văn Trang 3 Luận văn tốt nghiệp SVTH: Phạm Đình Thái nghệ, Y tế, Thể thao, Vì người nghèo, trao học bổng… Từ những thành quả đạt được trong kinh doanh và những đóng góp cho cộng đồng xã hội, liên tục nhiều năm qua Thaco đã được ghi nhận và vinh danh qua các giải thưởng: Bằng khen của Thủ tướng Chính phủ; Cờ Thi đua xuất sắc của Chính phủ; Bằng khen của các Bộ, ngành; Bằng khen của UBND tỉnh Quảng Nam; Bằng khen của UBND tỉnh Đồng Nai; Top 10 Sao vàng đất Việt; Top 10 giải thưởng thương hiệu Việt; Thương Hiệu Mạnh Việt Nam;.4 Các ngành của tập đoàn THACO 1. Quá trình hình thành và phát triển - Công ty Cổ phần Tập đoàn Trường Hải tiền thân là Công Ty TNHH Ô tô Trường Hải (THACO) được thành lập vào ngày 29/04/1997 tại Đồng Nai, với số vốn đầu tư ban đầu 800 triệu đồng và có 120 cán bộ, công nhân viên. - Công ty kinh doanh chủ yếu nhập khẩu xe đã qua sử dụng về tân trạng lại để cung cấp ra thị trường, đồng thời cung cấp các vật tư, phụ tùng cho việc sửa chữa ô tô. - Do sự cạnh tranh ngày càng nhiều với các công ty kinh doanh ô tô khác, năm 1999, THACO tiến hành mở rộng thị trường ra phía Bắc với chi nhánh đầu tiên mở tại Hà Nội - Năm 2001: Thực hiện chính sách khuyến khích lắp ráp xe ô tô trong nước do Chính Phủ ban hành, công ty đã đầu tư một nhà máy lắp ráp ô tô theo hình thức dạng CKD1 (CKD1: Completely Knocked Down, các chi tiết được cung cấp ở dạng tháo rời nhưng ở điều kiện không cần phải lắp ráp thêm trước khi lắp ráp hoàn chỉnh) trên diện Trang 4 Luận văn tốt nghiệp SVTH: Phạm Đình Thái tích 4 hecta tại Khu Công Nghiệp Biên Hòa 2, tỉnh Đồng Nai với công suất 5.5 Trụ sở công ty tại Đồng Nai - Dây chuyền sản xuất và công nghệ do tập đoàn Kia Motors chuyển giao, tổng vốn đầu tư 70 tỷ đồng, các sản phẩm được sản xuất và lắp ráp là xe tải nhẹ và xe Bus mang thương hiệu KIA – Hàn Quốc.

- Năm 2003, Chính phủ đã có quyết định ngưng sản xuất lắp ráp xe ô tô theo hình thức CKD1 để tiến đến nội địa hóa. Với quyết định này, Nhà máy SX&LR ô tô ở Biên Hòa sẽ phải tạm ngưng để tìm ngành nghề khác phù hợp. Qua khảo sát tại các địa phương trên cả nước. Công ty đã mạnh dạng đầu tư vào Khu Kinh Tế Mới Chu Lai, Quảng Nam để thực hiện chiến lược phát triển ngành công nghiệp ô tô Việt Nam nói chung và chiến lược Sản xuất – Kinh Doanh ô tô của THACO nói riêng trong bối cảnh hội nhập khu vực ASEAN vào năm 2018 (thuế nhập khẩu ô tô về mức 0%).

- Năm 2003, Thành lập Công ty TNHH Sản xuất và Lắp ráp Ô tô Chu Lai – Trường Hải tại Khu Kinh tế mở Chu Lai, huyện Núi Thành, tỉnh Quảng Nam. Đầu tư 600 tỷ đồng xây dựng Nhà máy Sản xuất – Lắp ráp Ô tô rộng 36,8 ha với công suất 25. - Năm 2004, Khánh thành nhà máy Sản xuất & Lắp ráp Ô tô Chu Lai – Trường Hải, đưa vào hoạt động Nhà máy Sản xuất và Lắp ráp Ô tô Chu Lai – Trường Hải với các dòng xe tải, xe bus. Trang 5 Luận văn tốt nghiệp SVTH: Phạm Đình Thái Hình 1.6 Toàn cảnh Thaco Chu Lai - Trường Hải - Năm 2007: Công ty TNHH Ô tô Trường Hải chuyển đổi thành Công ty Cổ phần Ô tô Trường Hải, vốn điều lệ 680 tỷ đồng.

- Cũng trong năm 2007, Trường Hải chính thức hợp tác với KIA Motors, xây dựng Nhà máy lắp ráp xe du lịch Trường Hải – Kia tại Khu Kinh tế mở Chu Lai trên diện tích 32 hecta, với mức vốn đầu tư ban đầu là 1. Với sự ra đời của Nhà máy này, Thaco trở thành đơn vị đầu tiên sản xuất và lắp ráp đầy đủ các dòng xe: tải, bus, du lịch với sản lượng sản xuất năm 2008 là 1.219 xe và dự kiến năm 2010 là 18. - Trong thời gian này, để phát triển việc phân phối xe nhanh chóng đến với khách hàng, Công ty đã đầu tư nâng cấp các đại lý xe và mở thêm nhiều Showroom trên cả nước, nâng lên hơn 50 đại lý, Showroom gồm phòng trưng bày xe, cửa hàng phụ tùng, xưởng sửa chữa xe với quy mô lớn, đáp ứng dịch vụ sửa chữa, bảo trì, bảo hành và cung ứng phụ tùng cho khách hàng.7 Nhà máy Thaco - Kia Trang 6 Luận văn tốt nghiệp SVTH: Phạm Đình Thái - Năm 2008: Thành lập Công ty TNHH Sản xuất Phụ tùng Ô tô (AUTOCOM) - Nhà máy AUTOCOM được thành lập vào năm 2008 với chức năng sản xuất và cung ứng các sản phẩm linh kiện phụ tùng ô tô (gồm ghế xe tải, xe du lịch, xe du lịch chuyên dụng cao cấp, xe bus; phụ kiện ô tô và linh kiện ghế ô tô; áo ghế xe du lịch, xe tải và bọc cần số xuất khẩu) và sản phẩm ngoài ngành ô tô (ghế tàu thủy, yên xe mô tô, ghế máy kéo nông nghiệp). Nhà máy có diện tích 12.000 m2, tổng vốn đầu tư 200 tỷ đồng, công suất 110,000 bộ ghế & giường/năm, 250.000 bộ áo ghế xuất khẩu/năm, 1.5 triệu bộ bọc cần số xuất khẩu/năm và hơn 300.
