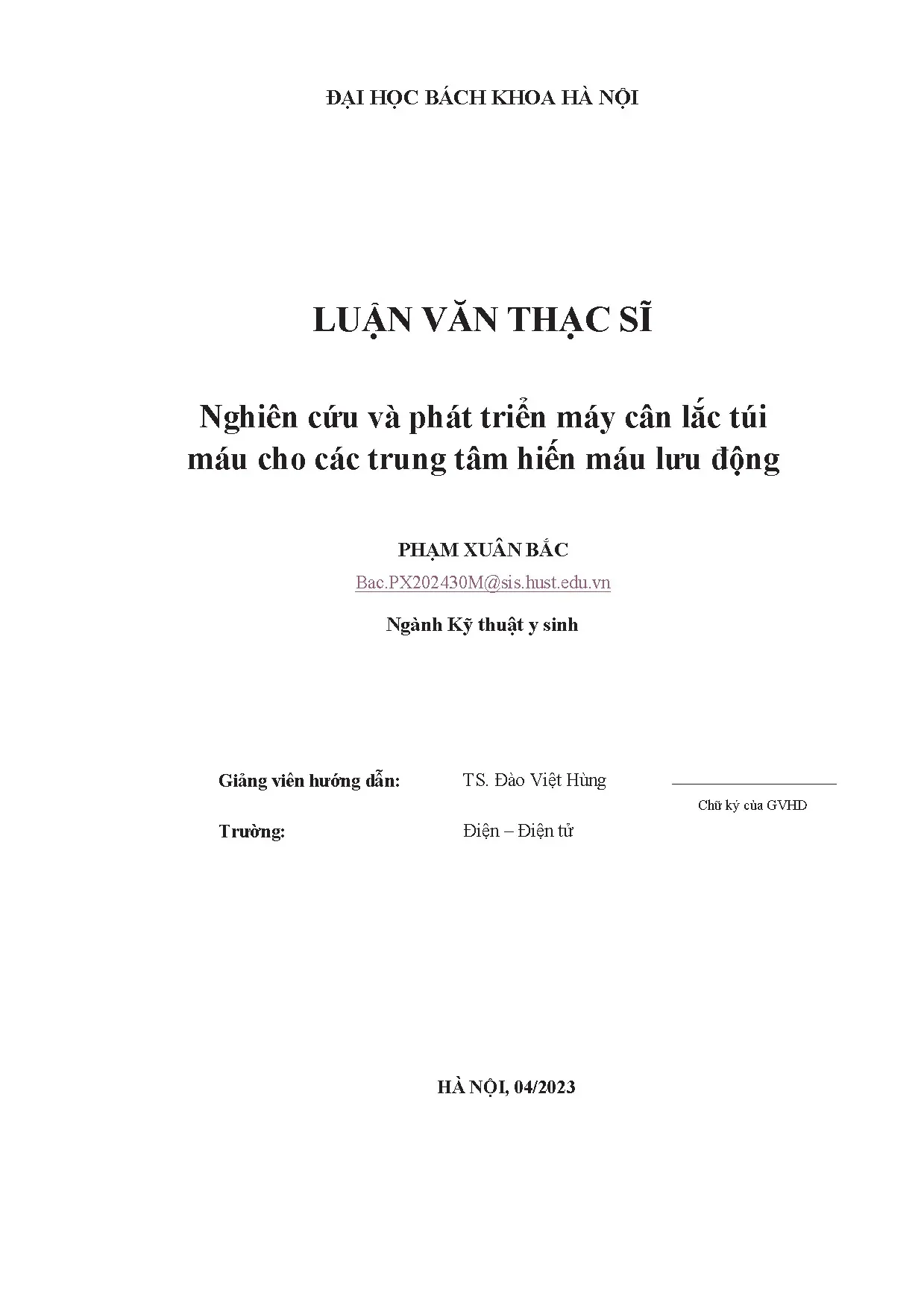

Nghiên Cứu và Phát Triển Máy Cân Lắc Túi Máu Cho Các Trung Tâm Hiến Máu

Nghiên cứu và phát triển máy cân lắc túi máu hỗ trợ hiệu quả cho các trung tâm hiến máu lưu động, nâng cao chất lượng dịch vụ y tế.

• Tác giả: Phạm Xuân Bắc
• Người hướng dẫn: TS. Đào Việt Hùng
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật y sinh
• Đề tài: Nghiên Cứu Và Phát Triển Máy Cân Lắc Túi Máu Tại Trung Tâm Hiến Máu
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: CÂN LẮC TÚI MÁU Y TẾ VÀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Máu, các thành phần của máu và vai trò của máu
• 1.2. Các thành phần định lượng chính của máu
• 1.3. Nhu cầu máu cho điều trị tại Việt Nam
• 1.4. Quy trình thu gom, sản xuất các chế phẩm máu trong y tế
• 1.5. Nhu cầu cân lắc máu trong y tế
• 1.6. Khảo sát một số máy cân lắc túi máu trong y tế
• 1.6.1. Vai trò của máy cân lắc túi máu
• 1.6.2. Các thiết bị cân lắc túi máu hiện nay
• 1.6.3. So sánh, phân tích các mẫu thiết bị có trên thị trường
• 1.7. Giải pháp chính
• 2. CHƯƠNG 2: THIẾT KẾ VÀ CHẾ TẠO MÁY CÂN LẮC TÚI MÁU
• 2.1. Sơ đồ khối chức năng của phần lắc túi máu
• 2.2. Thiết kế trục quay và giá đỡ động cơ
• 2.3. Lựa chọn khối động cơ
• 2.4. Khối cảm biến xác định vị trí
• 2.5. Thiết kế chương trình phần mềm
• 2.6. Thiết kế phần cân xác định khối lượng máu
• 2.6.1. Tính toán và lựa chọn cảm biến khối lượng
• 2.6.2. Lựa chọn module chuẩn hóa tín hiệu
• 2.6.3. Thiết kế phần cứng
• 2.6.4. Xây dựng mối quan hệ giá trị cân và giá trị đọc ADC
• 2.7. Thiết kế phần màn hình hiển thị, đọc thông tin túi máu, lưu trữ dữ liệu và truyền thông không dây
• 2.7.1. Lựa chọn đầu đọc mã vạch để xác định thông tin trên túi máu
• 2.7.2. Thiết kế khối hiển thị
• 2.7.3. Thiết kế khối báo động âm thanh
• 2.7.4. Khối van khóa đường dẫn dòng máu
• 2.7.5. Thiết kế khối lưu trữ dữ liệu và truyền thông không dây
• 2.8. Thiết kế phần điều khiển trung tâm
• 2.8.1. Tính toán và lựa chọn vi điều khiển trung tâm
• 2.8.2. Thiết kế mạch nguồn cho toàn thiết bị
• 2.8.3. Tổng kết chương 2
• 3. CHƯƠNG 3: THỰC NGHIỆM, KẾT QUẢ ĐẠT ĐƯỢC VÀ ĐÁNH GIÁ
• 3.1. Sản phẩm chế tạo và thử nghiệm
• 3.2. Quy trình thực nghiệm
• 3.2.1. Thử nghiệm quy trình sử dụng
• 3.2.2. Thử nghiệm thời gian lắc máu
• 3.2.3. Thử nghiệm đo lượng phần xác định khối lượng
• 3.2.4. Thử nghiệm quá trình sử dụng thực tế
• 3.3. Tổng kết chương 3
• 4. CHƯƠNG 4: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 4.1. Kết luận
• 4.2. Hướng phát triển
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU

Tóm tắt

I. Tổng Quan Nghiên Cứu Máy Cân Lắc Túi Máu 50 60 Ký Tự

Nghiên cứu và phát triển máy cân lắc túi máu là một lĩnh vực quan trọng trong ngành y tế và huyết học, đặc biệt tại các trung tâm hiến máu. Quá trình thu thập và xử lý máu đòi hỏi sự chính xác và hiệu quả để đảm bảo chất lượng máu và an toàn cho người nhận. Các thiết bị hiện tại, dù nhập khẩu hay sản xuất trong nước, vẫn còn nhiều hạn chế về giá cả, tính năng và khả năng tùy biến. Luận văn này hướng đến mục tiêu thiết kế máy cân lắc túi máu tự động ứng dụng trong hiến máu lưu động. Sản phẩm có tính năng kỹ thuật tương đương với thiết bị nước ngoài và tương thích với các loại túi máu đang sử dụng ở Việt Nam. Theo WHO thì cần phải có 2% dân số của một nước cho máu 1 lần/năm để đáp ứng nhu cầu máu của quốc gia, trong khi đó tỷ lệ này tại Việt Nam hiện tại mới có khoảng 1% tương ứng với 900. Do đó, việc nghiên cứu phát triển một thiết bị cân lắc túi máu phù hợp với điều kiện thực tế là hết sức cần thiết. Máy cân lắc túi máu phải đáp ứng yêu cầu sản xuất chế phẩm máu quốc gia là một vấn đề được quan tâm hàng đầu đối với ngành Y tế Việt Nam nói chung và ngành Huyết học nói riêng.

1.1. Vai Trò Quan Trọng Của Máy Cân Lắc Túi Máu

Việc xác định chính xác thể tích máu và trộn đều dung dịch chống đông là khâu then chốt. Khâu này giúp tăng thời gian bảo quản và chất lượng máu. Đồng thời, giảm thiểu thời gian thao tác trước khi đưa vào máy ly tâm. Việc sử dụng máy cân lắc túi máu ngày càng phổ biến trên thế giới. Đây cũng là điều kiện tiên quyết trong quy trình GMP về sản xuất các chế phẩm máu. Nghiên cứu này hướng tới việc chế tạo một thiết bị phù hợp với thực tế hiện nay. Thiết bị này phải đáp ứng yêu cầu sản xuất chế phẩm máu quốc gia.

1.2. Thách Thức Trong Nghiên Cứu Phát Triển Máy Cân Lắc

Thiết bị sản xuất trong nước chưa đáp ứng nhu cầu thực tế, gây nhiều khó khăn trong quá trình sử dụng. Thiết bị nhập khẩu chất lượng tốt nhưng giá thành cao. Khó khăn trong việc sửa chữa, bảo dưỡng. Ngoài ra, số lượng máu thu nhận cho điều trị ngày càng tăng. Vì vậy, việc nghiên cứu phát triển thiết bị phù hợp là cấp thiết. Cần đảm bảo các tiêu chí kỹ thuật, tương thích với các loại túi máu. Đồng thời tích hợp các tính năng phù hợp với môi trường hiến máu lưu động.

II. Vấn Đề Giải Pháp Cho Máy Cân Lắc Túi Máu 50 60 Ký Tự

Thực trạng sử dụng các cân máu thô sơ, độ chính xác thấp (như cân đĩa Biên Hòa 1kg) tại nhiều cơ sở y tế đặt ra yêu cầu cấp bách về việc cải tiến quy trình. Điều này ảnh hưởng trực tiếp đến chất lượng chế phẩm máu và hiệu quả điều trị. Luận văn này tập trung vào việc thiết kế và chế tạo một hệ thống máy cân lắc túi máu tự động, đáp ứng các tiêu chuẩn kỹ thuật và an toàn. Hệ thống này giúp tự động hóa quy trình, tăng độ chính xác, giảm thiểu sai sót và nâng cao năng suất làm việc. Với mục tiêu này, việc nghiên cứu phải đi sâu vào các công nghệ cân hiện đại, thuật toán điều khiển chính xác, và tích hợp các tính năng thông minh. Yêu cầu sản xuất chế phẩm máu quốc gia là một vấn đề được quan tâm hàng đầu đối với ngành Y tế Việt Nam nói chung và ngành Huyết học nói riêng. Do đó, việt nghiên cứu phát triển một thiết bị cân lắc túi máu phù hợp với điều kiện thực tế là hết sức cần thiết.

2.1. Thực Trạng Sử Dụng Cân Máu Thô Sơ Hiện Nay

Hiện tại, nhiều cơ sở y tế vẫn sử dụng cân máu thô sơ, độ chính xác thấp. Điều này ảnh hưởng đến chất lượng máu và hiệu quả điều trị. Việc sử dụng cân đĩa 1kg tiềm ẩn nhiều sai sót trong quá trình đo lường. Sai sót này có thể dẫn đến những hậu quả nghiêm trọng trong truyền máu. Vì vậy, cần có giải pháp thay thế bằng các thiết bị hiện đại và chính xác hơn.

2.2. Giải Pháp Máy Cân Lắc Túi Máu Tự Động Hóa

Máy cân lắc túi máu tự động hóa là giải pháp tối ưu. Thiết bị này giúp tăng độ chính xác, giảm thiểu sai sót. Quy trình tự động hóa giúp nâng cao năng suất làm việc. Đồng thời, cải thiện chất lượng máu và hiệu quả điều trị. Máy cân lắc túi máu cần được thiết kế với công nghệ hiện đại. Thuật toán điều khiển phải chính xác. Cần tích hợp các tính năng thông minh để đáp ứng yêu cầu thực tế.

2.3. Yêu Cầu Về Độ Chính Xác Của Thiết Bị

Độ chính xác là yếu tố then chốt của máy cân lắc túi máu. Thiết bị cần đảm bảo sai số ở mức tối thiểu. Việc hiệu chuẩn thường xuyên là cần thiết để duy trì độ chính xác. Các cảm biến và thuật toán cần được kiểm tra và điều chỉnh định kỳ. Sai số nhỏ có thể ảnh hưởng lớn đến chất lượng máu và an toàn truyền máu.

III. Cách Thiết Kế Chế Tạo Máy Cân Lắc Túi Máu 50 60

Quá trình thiết kế và chế tạo máy cân lắc túi máu đòi hỏi sự kết hợp kiến thức về kỹ thuật điện tử, cơ khí và công nghệ thông tin. Đầu tiên, cần phân tích yêu cầu kỹ thuật, xác định các thành phần chính và lựa chọn các linh kiện phù hợp. Tiếp theo, tiến hành thiết kế mạch điện, hệ thống cơ khí và viết phần mềm điều khiển. Cuối cùng, lắp ráp, kiểm tra và hiệu chỉnh toàn bộ hệ thống. Thiết bị gồm khối nguồn, khối lắc túi máu sử dụng động cơ brushless JGB37-3525 và cơ cấu cơ khí, khối xác định khối lượng sử dụng Loadcell Mavin NA6 và khối hiển thị, lưu trữ và truyền thông. Thiết bị được nghiên cứu dựa vào việc tìm hiểu về quá trình thu nhận máu tại Bệnh viện, điểm hiến lưu động, nghiên cứu đánh giá các thiết bị có trên thị trường, sau đó thực hiện thiết kế, chế tạo thiết bị và triển khai thử nghiệm thực tế.

3.1. Lựa Chọn Linh Kiện Thiết Kế Mạch Điện

Linh kiện cần được lựa chọn kỹ lưỡng để đảm bảo độ chính xác máy cân lắc và độ bền. Mạch điện cần được thiết kế tối ưu để giảm nhiễu và tăng hiệu suất. Cảm biến tải trọng, bộ khuếch đại tín hiệu và vi điều khiển là những thành phần quan trọng. Loadcell Mavin NA6, HX711 được sử dụng trong thiết kế này.

3.2. Thiết Kế Hệ Thống Cơ Khí Cho Máy Cân Lắc

Hệ thống cơ khí cần đảm bảo độ vững chắc và khả năng chịu tải. Động cơ và cơ cấu truyền động cần được lựa chọn phù hợp để tạo ra chuyển động lắc đều và ổn định. Khung máy và các bộ phận khác cần được thiết kế để giảm rung và tiếng ồn. Động cơ brushless JGB37-3525 và cơ cấu cơ khí được sử dụng.

3.3. Viết Phần Mềm Điều Khiển Máy Cân Lắc Túi Máu

Phần mềm điều khiển cần được viết để điều khiển các chức năng của máy. Các thuật toán cần được thiết kế để đảm bảo độ chính xác và ổn định của hệ thống cân. Giao diện người dùng cần được thiết kế thân thiện và dễ sử dụng. Cần tích hợp các tính năng như hiển thị khối lượng, cài đặt thời gian lắc và lưu trữ dữ liệu.

IV. Ứng Dụng Kết Quả Nghiên Cứu Cân Lắc Túi Máu 50 60

Sau quá trình thiết kế và chế tạo, máy cân lắc túi máu cần được thử nghiệm và đánh giá để xác định hiệu quả và độ tin cậy. Các thử nghiệm cần được thực hiện trong điều kiện thực tế tại các trung tâm hiến máu để đánh giá khả năng đáp ứng nhu cầu sử dụng. Kết quả thử nghiệm cần được phân tích để đưa ra các cải tiến và hoàn thiện sản phẩm. Qua quá trình thử nghiệm, thiết bị đạt được các tiêu chí kỹ thuật đề ra, cơ bản đáp ứng được nhu cầu sử dụng của bệnh viện. Sản phẩm cũng cần tiếp tục nâng cấp trong tương lai như thiết kế pin dự phòng, tăng độ ổn định, độ hoàn thiện, độ bền của các thành phần.

4.1. Thử Nghiệm Đánh Giá Hiệu Năng Máy Cân Lắc

Cần tiến hành thử nghiệm quy trình sử dụng để đánh giá tính năng. Thử nghiệm thời gian lắc máu để kiểm tra hiệu quả. Thực nghiệm đo lường phần xác định khối lượng để đảm bảo độ chính xác. Thử nghiệm quá trình sử dụng thực tế để đánh giá tính ổn định. Các thử nghiệm cần được thực hiện trong các điều kiện khác nhau để đảm bảo độ tin cậy.

4.2. Phân Tích Kết Quả Cải Tiến Sản Phẩm

Kết quả thử nghiệm cần được phân tích kỹ lưỡng. Các điểm yếu và điểm mạnh của sản phẩm cần được xác định. Cần đưa ra các cải tiến để khắc phục các điểm yếu và phát huy các điểm mạnh. Mục tiêu là tạo ra sản phẩm hoàn thiện và đáp ứng tốt nhất nhu cầu sử dụng.

4.3. Ứng Dụng Thực Tế Tại Trung Tâm Hiến Máu

Việc ứng dụng thực tế tại trung tâm hiến máu là bước quan trọng. Cần thu thập phản hồi từ người dùng để đánh giá tính hữu dụng của sản phẩm. Các phản hồi này sẽ giúp cải tiến sản phẩm và đáp ứng tốt hơn nhu cầu thực tế. Cần đảm bảo sản phẩm được sử dụng đúng cách và an toàn.

V. Kết Luận Hướng Phát Triển Máy Cân Lắc Máu 50 60

Nghiên cứu phát triển máy cân lắc túi máu đã đạt được những kết quả đáng khích lệ. Sản phẩm có tiềm năng ứng dụng rộng rãi trong các trung tâm hiến máu, góp phần nâng cao chất lượng máu và hiệu quả điều trị. Tuy nhiên, cần tiếp tục nghiên cứu và phát triển để hoàn thiện sản phẩm, đáp ứng tốt hơn nhu cầu ngày càng cao của ngành y tế. Sản phẩm cũng cần tiếp tục nâng cấp trong tương lai như thiết kế pin dự phòng, tăng độ ổn định, độ hoàn thiện, độ bền của các thành phần. Việc tự động hóa quy trình hiến máu sẽ giúp giảm tải cho nhân viên y tế và nâng cao hiệu quả công việc.

5.1. Tiềm Năng Phát Triển Của Máy Cân Lắc Túi Máu

Máy cân lắc túi máu có tiềm năng phát triển lớn trong tương lai. Có thể tích hợp thêm các tính năng thông minh như kết nối internet, theo dõi từ xa và báo cáo tự động. Cần tiếp tục nghiên cứu và phát triển để đáp ứng tốt hơn nhu cầu ngày càng cao của ngành y tế.

5.2. Hướng Nghiên Cứu Tiếp Theo Cho Máy Cân Lắc

Cần tập trung vào việc cải thiện độ chính xác và độ bền của sản phẩm. Nghiên cứu các vật liệu mới để giảm trọng lượng và tăng khả năng chịu lực. Phát triển các thuật toán điều khiển thông minh hơn để tối ưu hóa quá trình cân và lắc. Nghiên cứu tích hợp pin dự phòng.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật y sinh, việc cân lắc túi máu đóng vai trò quan trọng trong quy trình thu gom và sản xuất các chế phẩm máu. Theo báo cáo của ngành, nhu cầu sử dụng máu điều trị tại Việt Nam hiện đạt khoảng 1% dân số, thấp hơn so với mức 2% theo khuyến nghị của WHO, dẫn đến tình trạng thiếu hụt máu nghiêm trọng. Quá trình xác định thể tích máu và trộn đều dung dịch chống đông với máu trong túi là bước then chốt nhằm nâng cao chất lượng máu, kéo dài thời gian bảo quản và giảm thiểu thời gian cân trước khi đưa vào máy ly tâm.

Hiện nay, các trung tâm huyết học và truyền máu tại Việt Nam chủ yếu sử dụng các cân thô với độ chính xác thấp (ví dụ cân đĩa Biên Hòa 1kg), gây khó khăn trong việc kiểm soát chất lượng máu. Trong khi đó, các thiết bị nhập khẩu có chất lượng tốt nhưng chi phí cao, khó tùy biến và bảo trì. Trước thực trạng này, luận văn tập trung nghiên cứu và phát triển máy cân lắc túi máu tự động phù hợp với điều kiện thực tế tại các trung tâm hiến máu lưu động, nhằm nâng cao độ chính xác cân, tích hợp chức năng lắc trộn đều, lưu trữ và truyền dữ liệu, đồng thời đảm bảo tính cơ động và chi phí hợp lý.

Mục tiêu cụ thể của nghiên cứu là thiết kế và chế tạo thiết bị cân lắc túi máu có khả năng cân chính xác ±1 gam trong phạm vi 0,3-10 kg, sử dụng động cơ brushless JGB37-3525, tích hợp cảm biến Loadcell Mavin NA6, đầu đọc mã vạch barcode, màn hình cảm ứng và module truyền thông không dây. Nghiên cứu được thực hiện trong giai đoạn 2022-2023 tại các bệnh viện và điểm hiến máu lưu động tại Hà Nội, với ý nghĩa góp phần nâng cao hiệu quả quy trình sản xuất chế phẩm máu, giảm thiểu sai số và tăng tính tự động hóa trong ngành huyết học truyền máu Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật sau:

• Lý thuyết cân đo và cảm biến lực (Loadcell): Loadcell Mavin NA6 sử dụng nguyên lý điện trở lực căng (strain gauge) để chuyển đổi lực tác động thành tín hiệu điện áp, với độ phân giải 24-bit qua bộ chuyển đổi ADC HX711. Đây là cơ sở để xác định khối lượng máu trong túi một cách chính xác và ổn định.

• Mô hình cơ khí và động lực học: Thiết kế cơ cấu lắc túi máu sử dụng động cơ brushless JGB37-3525 với mô-men xoắn 32,7 Kgf.cm, vận hành ở tốc độ 22 vòng/phút, kết hợp với cơ cấu lắc 3D tròn đều giúp trộn đều máu với dung dịch chống đông, đảm bảo tính đồng nhất của chế phẩm.

• Khái niệm về mã vạch và truyền thông dữ liệu: Sử dụng module đọc mã vạch WaveShare để nhận diện thông tin túi máu, kết hợp màn hình cảm ứng TFT 3 inch và module truyền thông không dây ESP8266-12E/F giúp lưu trữ và truyền dữ liệu qua USB hoặc wifi, hỗ trợ quản lý và truy xuất thông tin hiệu quả.

Ba khái niệm chính được vận dụng là: cân xác định khối lượng máu, cơ cấu lắc trộn máu, và hệ thống lưu trữ truyền thông dữ liệu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm khảo sát thực tế tại Bệnh viện Huyết học - Truyền máu Trung ương và các điểm hiến máu lưu động, thu thập số liệu về quy trình thu nhận máu, các thiết bị cân lắc hiện có trên thị trường Việt Nam và quốc tế. Phương pháp phân tích bao gồm:

• Phân tích kỹ thuật: So sánh các thiết bị cân lắc túi máu hiện hành, đánh giá ưu nhược điểm về độ chính xác, tính năng, chi phí và khả năng bảo trì.

• Thiết kế và mô phỏng: Sử dụng phần mềm CAD để thiết kế cơ cấu lắc túi máu, tính toán mô-men xoắn, lực phân bố và lựa chọn vật liệu phù hợp.

• Chế tạo và thử nghiệm: Lắp ráp thiết bị với các linh kiện chính như động cơ brushless, Loadcell Mavin NA6, module HX711, đầu đọc barcode WaveShare, màn hình cảm ứng và module wifi ESP8266. Thực hiện thử nghiệm cân đo, lắc trộn, thu thập và phân tích dữ liệu trong điều kiện thực tế.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài khoảng 12 tháng, từ khảo sát, thiết kế, chế tạo đến thử nghiệm và hoàn thiện sản phẩm.

Cỡ mẫu thử nghiệm bao gồm 10 mẫu cân chuẩn với trọng lượng từ 0 đến 800 gam, mỗi mẫu được cân 10 lần để xác định độ chính xác và độ lặp lại của thiết bị.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác cân khối lượng máu: Thiết bị đạt độ phân giải ±1 gam trong phạm vi cân từ 0,3 đến 10 kg, với sai số trung bình dưới 0,05%. Ví dụ, trong thử nghiệm với mẫu cân chuẩn 500 gam, giá trị ADC trung bình thu được là 374457,6, tương ứng với khối lượng cân chính xác.

2. Hiệu quả lắc trộn máu: Cơ cấu lắc 3D tròn đều vận hành ổn định ở tốc độ 30-50 vòng/phút, đảm bảo trộn đều máu với dung dịch chống đông, giảm thiểu hiện tượng kết tủa tiểu cầu và đông máu không mong muốn.

3. Tính năng lưu trữ và truyền dữ liệu: Thiết bị tích hợp thành công module đọc mã vạch WaveShare, màn hình cảm ứng TFT 3 inch và module wifi ESP8266, cho phép lưu trữ lịch sử cân lắc lên đến 2048 lần, truyền dữ liệu không dây và xuất dữ liệu qua USB một cách thuận tiện.

4. Chi phí và tính cơ động: So với các thiết bị nhập khẩu như Hemomix 2 (Ý) có giá thành cao, thiết bị nghiên cứu có chi phí sản xuất hợp lý, dễ bảo trì và có thể sử dụng pin rời, phù hợp với môi trường hiến máu lưu động.

Thảo luận kết quả

Nguyên nhân thiết bị đạt được độ chính xác cao là do lựa chọn Loadcell Mavin NA6 với chuẩn OIML R60 C3, kết hợp bộ chuyển đổi tín hiệu HX711 24-bit, giúp giảm nhiễu và tăng độ ổn định tín hiệu. So sánh với cân đĩa Biên Hòa 1kg đang sử dụng phổ biến tại Việt Nam, thiết bị mới cải thiện đáng kể về độ chính xác và tính năng tự động.

Cơ cấu lắc 3D tròn đều giúp trộn máu hiệu quả hơn so với các thiết bị lắc đơn giản, đồng thời thiết kế chịu được va đập và có độ bền cao, phù hợp với điều kiện vận chuyển và sử dụng tại các điểm hiến máu lưu động.

Việc tích hợp module đọc mã vạch và truyền thông không dây hỗ trợ quản lý dữ liệu hiệu quả, giảm thiểu sai sót trong quá trình nhập liệu thủ công, đồng thời tăng tính minh bạch và truy xuất nguồn gốc máu.

Kết quả thử nghiệm có thể được trình bày qua biểu đồ mối quan hệ tuyến tính giữa giá trị ADC và khối lượng cân, bảng thống kê sai số cân từng mẫu, và biểu đồ tốc độ lắc trộn so với hiệu quả trộn máu.

Đề xuất và khuyến nghị

1. Hoàn thiện thiết kế pin dự phòng: Thiết kế và tích hợp pin dự phòng có dung lượng cao, đảm bảo thiết bị hoạt động liên tục trong môi trường lưu động, nâng cao tính cơ động và độ tin cậy.

2. Nâng cấp phần mềm quản lý dữ liệu: Phát triển phần mềm quản lý dữ liệu trên nền tảng di động và máy tính, hỗ trợ đồng bộ dữ liệu qua mạng wifi, bluetooth, giúp các trung tâm hiến máu dễ dàng theo dõi và phân tích.

3. Tăng cường độ bền và khả năng chống va đập: Sử dụng vật liệu chịu lực cao hơn cho khung và cơ cấu lắc, đồng thời cải tiến thiết kế chống thấm nước, bụi bẩn để phù hợp với điều kiện vận hành ngoài trời.

4. Mở rộng phạm vi ứng dụng: Nghiên cứu phát triển các phiên bản thiết bị phù hợp với các loại túi máu có dung tích và kích thước khác nhau, đáp ứng đa dạng nhu cầu của các cơ sở y tế trên toàn quốc.

Các giải pháp trên nên được thực hiện trong vòng 12-18 tháng tiếp theo, phối hợp giữa các đơn vị nghiên cứu, bệnh viện và doanh nghiệp sản xuất thiết bị y tế.

Đối tượng nên tham khảo luận văn

1. Các trung tâm huyết học và truyền máu: Giúp nâng cao hiệu quả quy trình thu nhận và xử lý máu, đảm bảo chất lượng chế phẩm máu, giảm thiểu sai sót trong cân đo và trộn máu.

2. Doanh nghiệp sản xuất thiết bị y tế: Cung cấp cơ sở khoa học và kỹ thuật để phát triển các sản phẩm cân lắc túi máu phù hợp với thị trường Việt Nam, giảm chi phí nhập khẩu.

3. Nhà nghiên cứu và sinh viên ngành kỹ thuật y sinh: Là tài liệu tham khảo về thiết kế cơ khí, điện tử và phần mềm điều khiển trong lĩnh vực thiết bị y tế, đặc biệt là cân lắc túi máu.

4. Cơ quan quản lý y tế và chính sách: Hỗ trợ xây dựng tiêu chuẩn kỹ thuật và quy trình kiểm định thiết bị cân lắc túi máu, góp phần nâng cao chất lượng dịch vụ y tế quốc gia.

Câu hỏi thường gặp

1. Máy cân lắc túi máu tự động có ưu điểm gì so với cân thô truyền thống?
Máy tự động cung cấp độ chính xác cao hơn (±1 gam), tích hợp chức năng lắc trộn đều máu với dung dịch chống đông, giảm thời gian thao tác và sai số do con người, đồng thời lưu trữ và truyền dữ liệu tự động, giúp nâng cao chất lượng chế phẩm máu.

2. Thiết bị có thể sử dụng ở những môi trường nào?
Thiết bị được thiết kế nhỏ gọn, có thể sử dụng pin rời, chịu va đập tốt nên phù hợp với cả môi trường bệnh viện cố định và các điểm hiến máu lưu động ngoài trời.

3. Làm thế nào để thiết bị xác định chính xác khối lượng máu trong túi?
Thiết bị sử dụng cảm biến Loadcell Mavin NA6 với độ phân giải cao, kết hợp bộ chuyển đổi tín hiệu HX711 24-bit, cho phép đo khối lượng chính xác và ổn định trong phạm vi 0,3-10 kg.

4. Thiết bị có hỗ trợ quản lý dữ liệu không?
Có, thiết bị tích hợp module đọc mã vạch để nhận diện thông tin túi máu, màn hình cảm ứng hiển thị dữ liệu, bộ nhớ lưu trữ lịch sử cân lắc và module truyền thông không dây giúp xuất dữ liệu qua USB hoặc wifi.

5. Chi phí sản xuất thiết bị có cạnh tranh so với thiết bị nhập khẩu?
Theo ước tính, thiết bị có chi phí sản xuất hợp lý, thấp hơn nhiều so với các thiết bị nhập khẩu như Hemomix 2 của Ý, đồng thời dễ dàng bảo trì và tùy biến theo yêu cầu thực tế của các trung tâm hiến máu trong nước.

Kết luận

• Thiết bị cân lắc túi máu tự động đạt độ chính xác cao, tích hợp chức năng lắc trộn và quản lý dữ liệu hiệu quả.
• Sử dụng cảm biến Loadcell Mavin NA6 và động cơ brushless JGB37-3525 giúp đảm bảo độ bền và ổn định trong vận hành.
• Thiết bị phù hợp với môi trường hiến máu lưu động nhờ thiết kế nhỏ gọn, pin rời và khả năng chống va đập.
• Kết quả thử nghiệm chứng minh tính khả thi và hiệu quả của thiết bị trong thực tế.
• Đề xuất tiếp tục nâng cấp pin dự phòng, phần mềm quản lý và mở rộng phạm vi ứng dụng trong 12-18 tháng tới.

Luận văn mở ra hướng phát triển thiết bị y tế nội địa chất lượng cao, góp phần nâng cao hiệu quả ngành huyết học truyền máu Việt Nam. Độc giả và các đơn vị quan tâm được khuyến khích nghiên cứu, ứng dụng và phát triển tiếp theo nhằm hoàn thiện sản phẩm.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. CÂN LẮC TÚI MÁU Y TẾ VÀ VẤN ĐỀ NGHIÊN CỨU .1 Máu, các thành phn ca máu và vai trò ca máu .2 Các thành phn nh lng chính ca máu .3 Nhu cu máu cho iu tr ti Vit Nam .4 Quy trình thu gom, sn xut các ch phm máu trong y t.5 Nhu cu cân lc máu trong y t .2 Kho sát mt s máy cân lc túi máu trong y t .1 Vai trò ca máy cân lc túi máu.2 Các thit b cân lc túi máu hin nay .3 So sánh, phân tích các mu thit b có trên th trng .2 Gii pháp chính. THIẾT KẾ VÀ CHẾ TẠO MÁY CÂN LẮC TÚI MÁU .1 S  khi chc nng ca phn lc túi máu .3 Thit k trc quay và giá  ng c.4 La chn khi ng c .5 Khi cm bin xác nh v trí .6 Thit k chng trình phn mm .2 Thit k phn cân xác nh khi lng máu .1 Tính toán và la chn cm bin khi lng .2 La chn module chun hóa tín hiu .3 Thit k phn cng .5 Xây dng mi quan h giá tr cân và giá tr c ADC .3 Thit k phn màn hình hin th, c thông tin túi máu, lu tr d liu và truyn thông không dây .1 La chn u c mã vch  xác nh thông tin trên túi máu 35 2.2 Thit k khi hin th .3 Thit k khi báo ng âm thanh .4 Khi van khóa ng dn ng máu .5 Thit k khi lu tr d liu và truyn thông không dây .4 Thit k phn iu khin trung tâm .1 Tính toán và la chn vi iu khin trung tâm .5 Thit k mch ngun cho toàn thit b.6 Tng kt chng 2. THỰC NGHIỆM, KẾT QUẢ ĐẠT ĐƯỢC VÀ ĐÁNH GIÁ .1 Sn phm ch to và th nghim .2 Quy trình thc nghim .1 Th nghim quy trình s dng .2 Th nghim thi gian lc máu .3 Th nghim o lng phn xác nh khi lng .4 Th nghim quá trình s dng thc t .3 Tng kt chng 3.

KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN .2 Hng phát trin .72 DANH MỤC HÌNH VẼ Hình 1.1 Nhu cu ly máu iu tr ti Vit Nam .2 Quy trình sn xut máu ti vin Huyt hc và Truyn máu TW .3 Cân a ang c s dng trong thu gom máu hin nay .4 Hình nh túi máu ã c lc trn u .5 Máy lc máu không cân model MEDDA9802 – LM .6 Thit b cân và lc máu model Hemomix 2 ca Delcon .7 S  chc nng ca thit b .1 S  khi chc nng ca phn lc túi máu.3 Hình nh túi máu 3 Teruflex ca hãng TERUMO .4 Hình nh thit k ca a cha túi máu .5 Thanh trc quay, giá  vít ni ca phn lc túi máu .6 Hình nh và kích thc ng c brushless JGB37-3525 .7 Cm bin quang (Opto Endstop) và s  nguyên lý mch .8 Hình nh mô phng 3D và thc t phn lc túi máu.9 S  thut toán iu khin phn lc túi máu .10 Hình nh và cu to ca Loadcell .12 Nguyên lý hot ng ca Strain gauge (in tr lc cng).14 Nguyên lý hot ng ca Loadcell .15 S  nguyên lý mch cu Wheatstone trong loadcell .16 Cm bin Loadcell Mavin NA6 .17 Hình nh thc t và s  chân linh kin ca HX711 .18 S  mch nguyên lý ca HX711 .19 D liu u ra, u vào và la chn h s khuch i .20 C cu kt ni c khí ca Loadcell và giá  cân .21 Hình nh thc t c cu kt ni ca Loadcell.22 Nguyên lý mch gia HX711 và Loadcell .23 S  thut toán c d liu t cm bin HX711.24  th mi quan h gia giá tr ADC và giá tr cân .25 Hình nh module c barcode WaveShare .26 Hình nh màn hình HMI Nextion UART 3.27 S  thut toán chng trình phn mm màn hình HMI .28 Hình nh và nguyên lý mch iu khin còi chip .29 ng c servo MG995.30 S  iu khin và c cu van khóa ng dn ng máu .31 Module lu tr th nh microSD .32 Hình nh module wifi ESP8266-12 .33 Mô hình kt ni các thit b trong h thng Socket Server .34 Mô hình mng hình sao .35 S  nguyên lý khi ngun 3.36 Hình nh 3D mô phng mch phn cng .37 S  thut toán khi lu tr và truyn thông không dây .38 S  khi kt ni các phn vi vi x lý trung tâm .39 Hình nh và s  chân ca vi iu khin STM32F103C8T6.40 Hình nh mô phng 3D ca mch iu khin trung tâm .41 S  thut toán iu khin ca mch iu khin trung tâm .42 S  nguyên lý mch ngun trên mch iu khin trung tâm .1 Hình nh hoàn thin ca thit b .2 Hình nh b trí các kt cu bên trong thit b .3 Hình nh thc t ca mch phn lu tr, truyn thông và phn iu khin trung tâm .4 Giao din màn hình theo dõi và iu khin chính.5 Giao din màn hình trang cài t .6 Giao din màn hình trang cài t ng h .7 Trng thái thit b khi khi ng .8 Trng thái thit b khi bt u và la chn ch  .9 Hin th thông tin mã vch lên màn hình .10 Hin th thông tin wifi trong ch  scan .11 Trng thái ca thit b khi hoàn thành chu trình ly máu .12 Thông tin d liu c lu tr ti server .13 Thông tin d liu lu tr ti th nh .14 Quá trình th nghim chy có ti .15 Hình nh thit b ang thc hin thu gom máu ti Bnh vin Huyt hc - Truyn máu Trung ng. 71 DANH MỤC BẢNG BIỂU Bng 1.1 Mt s thit b cân và lc túi máu trên th trng Vit Nam .1 Mô t kt ni gia phn lc túi máu và khi x lý trung tâm .2 So sánh mt s Loadcell thanh trên th trng Vit Nam .3 Lit kê và chc nng các chân ca HX711 .4 La chn kênh u vào và h s khuch i .5 Mô t kt ni phn cân xác nh khi lng máu và vi x lý trung tâm.6 Giá tr mi quan h gia giá tr cân và giá tr ADC .7 Khong cách quét c ca module WaveShare vi các mã vch .8 Mô t kt ni gia Module c barcode và vi x lý trung tâm .9 Mô t kt ni gia màn hình HMI và vi x lý trung tâm .10 Lnh giao tip gia vi iu khin và màn hình HMI .11 Mô t kt ni gia servo và vi iu khin trung tâm.12 So sánh mt s module wifi có sn trên th trng .13 Mô t kt ni gia th nh, module trích xut d liu qua USB CH376S và module ESP8266 .14 Mô t kt ni gia module ESP8266 và vi x lý trung tâm .15 Mc  tiêu th in nng ti a ca các linh kin trong mch phn lu tr và truyn thông .16 So sánh mt s vi iu khin STM32 trên th trng .17 Các ngun s dng ca toàn thit b .18 Kho sát tiêu th in nng m bo s phù hp ca các linh kin .1 Giá tr o thi gian thc hin 10 ln lc .2 Giá tr kt qu o thc nghim. CÂN LẮC TÚI MÁU Y TẾ VÀ VẤN ĐỀ NGHIÊN CỨU 1.1 Máu, các thành phần của máu và vai trò của máu 1.1 Máu là gì? Máu [1] là mt t chc di ng c to thành t thành phn hu hình là các t bào (hng cu, bch cu, tiu cu) và huyt tng. Chc nng chính ca máu là cung cp các cht nuôi dng và cu to các t chc cng nh loi b các cht thi trong quá trình chuyn hóa ca c th nh khí carbonic và acid lactic.

Máu cng là phng tin vn chuyn ca các t bào (c t bào có chc nng bo v c th ln t bào bnh lý) và các cht khác nhau (các axit amin, lipid, hormone) gia các t chc và c quan trong c th. Các ri lon v thành phn cu to ca máu hay nh hng n s tun hoàn bình thng ca nó có th dn n ri lon chc nng ca nhiu c quan khác nhau.2 Các thành phần định lượng chính của máu Máu gm hai nhóm thành phn chính: Các t bào và các yu t th dch. Hng cu chu trách nhim vn chuyn O 2 và CO2 , t bào hng cu có hình a, 2 mt lõm. S lng hng cu c tính theo n v quc t là 4.

Th tích trung bình hng cu 87×10-15 lít. Bch cu là các t bào có nhân, không màu, có cha chc nng bo v c th chng li các vi sinh vt xâm nhp c th. T bào thc bào n các t chc b bnh hoc các vt l, t bào thc bào có th nhn din bng phng pháp nhum ht (bch cu ht trung tính, a acid, a baz) hoc c trng v nhân: monocyte. T bào min dch liên quan n các phn ng min dch thc th cng nh phn ng min dch qua trung gian t bào.

Tiu cu: là các mnh t bào hình a không nhân. Tiu cu c phóng thích vào tun hoàn  ngn chn các l rò r hoc chy máu do các thng tn. 1 S lng tiu cu trung bình  ngi bình thng là t 150-450 G/l. Th tích trung bình tiu cu 16×10-15 lít.

Các yu t th dch Huyt tng là phn dch trong máu mà các yu t t bào c truyn dch và lu hành khp c th, gm 3 thành phn chính: Nc, cht in gii, protein, các cht chng ông máu,….3 Nhu cầu máu cho điều trị tại Việt Nam [2] Nhu cu s dng máu trong cp cu và iu tr rt ln, theo WHO thì cn phi có 2% dân s ca mt nc cho máu 1 ln/nm  áp ng nhu cu máu ca quc gia, trong khi ó t l này ti Vit Nam hin ti mi có khong 1% tng ng vi 900. Máu còn thiu rt nhiu  áp ng yêu cu iu tr, nguyên nhân gây ra thiu máu  iu tr phn ln do nhn thc ca ngi dân còn hn hp dn ti thiu ngun ngi cho máu.1 Nhu cầu lấy máu điều trị tại Việt Nam 1.4 Quy trình thu gom, sản xuất các chế phẩm máu trong y tế. [3] Ngày nay, trong phng thc truyn máu hin i ngi ta không truyn máu toàn phn na mà s dng truyn máu tng thành phn riêng bit cn thit. Do vy máu thu nhn c t ngi cho phi c chit tách và sn xut ra các thành phn riêng bit nhm áp ng nhu cu iu tr.

Máu thu nhn c sn xut và chit tách ra các thành phn riêng bit trong 24 gi hoc ngn hn tùy theo tng thành 2 phn máu k t khi máu c ly ra khi ngi cho máu.
