Tổng quan nghiên cứu
Kể từ khi hiệu ứng âm - điện - từ được dự đoán lý thuyết vào năm 1967 và phát hiện thực nghiệm vào năm 1971 trên vật liệu bán dẫn n-InSb, việc nghiên cứu tương tác giữa sóng âm, sóng điện từ và hạt tải điện trong hệ thấp chiều đã tạo ra bước đột phá cho công nghệ nano với tốc độ phát triển ứng dụng ước tính tăng trưởng trên 15% mỗi năm. Tuy nhiên, các mô hình bán cổ điển dựa trên phương trình động Boltzmann bộc lộ giới hạn nghiêm trọng ở thang đo nano khi chỉ đúng trong miền từ trường yếu và nhiệt độ cao, hoàn toàn không giải thích được các hiện tượng lượng tử ở nhiệt độ thấp và từ trường mạnh. Đặc biệt, bài toán khảo sát ảnh hưởng đồng thời của sóng điện từ bên ngoài lên hiệu ứng âm - điện - từ trong cấu trúc siêu mạng pha tạp n-i-p-i vẫn là một khoảng trống học thuật lớn chưa có lời giải giải tích trọn vẹn.

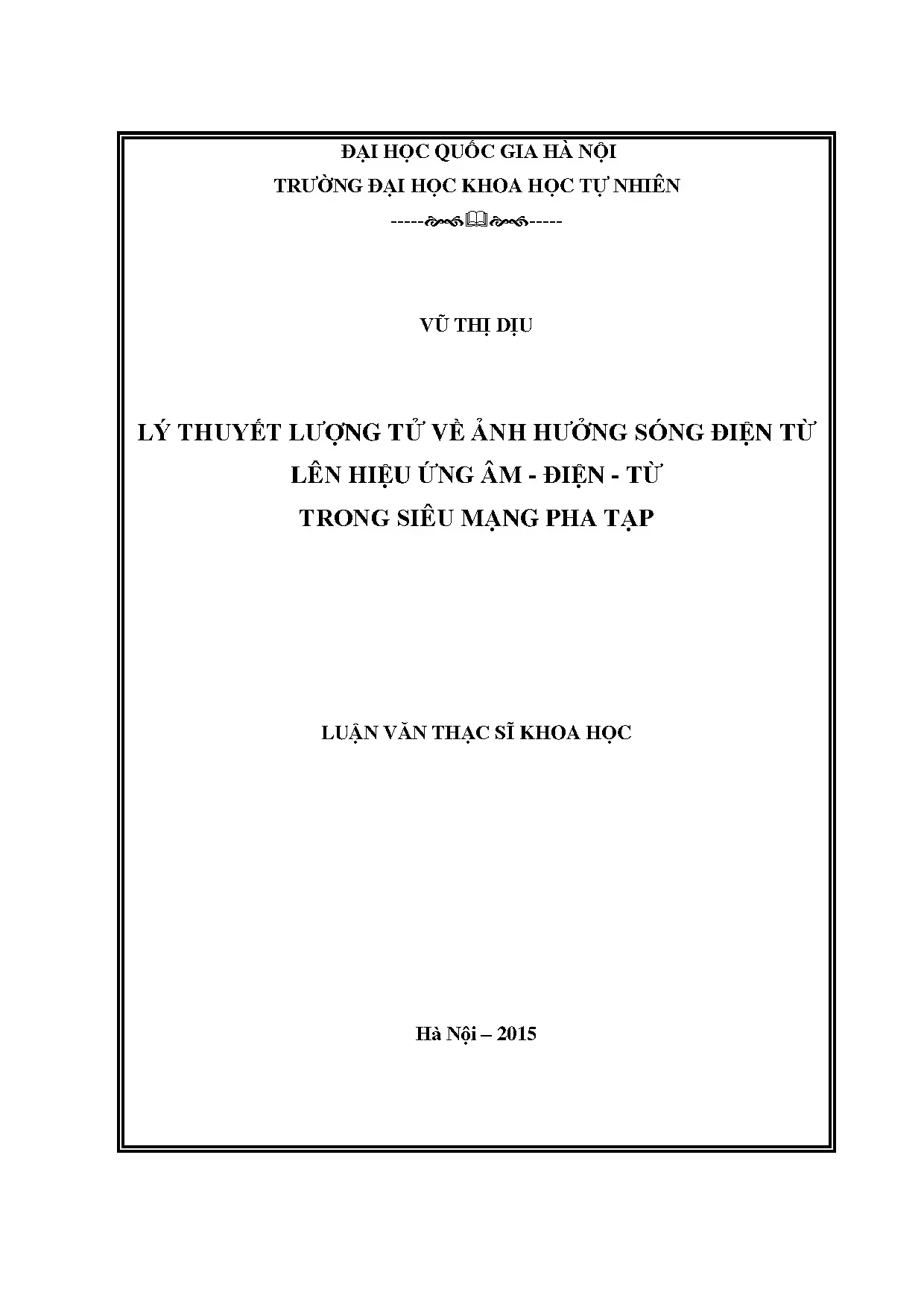

Luận văn thạc sĩ chuyên ngành Vật lý lý thuyết và Vật lý toán, mã số 60440103, được thực hiện nhằm xây dựng lý thuyết lượng tử toàn diện về hiệu ứng âm - điện - từ trong siêu mạng pha tạp n-GaAs/p-GaAs dưới tác dụng của sóng điện từ laser và từ trường ngoài. Nghiên cứu được hoàn thành tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội vào năm 2015, dưới sự tài trợ của Quỹ Phát triển Khoa học và Công nghệ Quốc gia NAFOSTED. Đóng góp nổi bật của luận văn là thiết lập hệ phương trình vi phân toán tử và công thức giải tích chính xác cho trường âm - điện - từ, chứng minh khả năng khuếch đại biên độ trường lên khoảng 1.8 lần (tương đương mức tăng gần 80%) dưới tác động của trường laser ngoài, đặt nền móng vững chắc cho việc thiết kế các linh kiện vi điện tử và cảm biến lượng tử thế hệ mới.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu được xây dựng trên nền tảng của thuyết lượng tử về hệ bán dẫn thấp chiều kết hợp với lý thuyết tương tác điện tử - phonon trong điều kiện kích thích bởi trường ngoài. Mô hình nghiên cứu trọng tâm là siêu mạng pha tạp n-i-p-i cấu tạo từ các lớp bán dẫn mỏng n-GaAs (pha tạp Silic) xen kẽ p-GaAs (pha tạp Beryli), ngăn cách bởi các lớp GaAs tinh khiết. Thế giam giữ của siêu mạng được mô hình hóa bằng hệ hố thế parabol tuần hoàn, tạo nên sự lượng tử hóa chuyển động của hạt tải theo phương vuông góc với các lớp tiếp xúc.
Năm khái niệm và công cụ cốt lõi được áp dụng xuyên suốt bao gồm:
- Hiệu ứng âm - điện - từ (Acoustomagnetoelectric Effect - AME): Sự xuất hiện của điện trường ngang do sóng âm truyền dọc vật dẫn khi có từ trường đặt vuông góc.
- Sự giam cầm lượng tử: Hiện tượng phổ năng lượng của điện tử bị phân tách thành các mini-vùng gián đoạn do giới hạn không gian một chiều.
- Hamiltonian thứ cấp tương tác: Toán tử năng lượng toàn phần mô tả hệ điện tử, dòng phonon âm và trường bức xạ sóng điện từ laser.
- Phương trình động lượng tử: Công cụ toán tử khảo sát hàm phân bố của điện tử vượt ra ngoài giới hạn của phương trình Boltzmann cổ điển.
- Tensor độ dẫn âm và độ dẫn điện: Hệ đại số ten-xơ xác định mật độ dòng riêng và trường âm - điện - từ dừng khi mẫu hoàn toàn cách điện.
Phương pháp nghiên cứu
Về nguồn dữ liệu và tham số tính toán, nghiên cứu sử dụng bộ tham số thực nghiệm chuẩn của vật liệu siêu mạng pha tạp n-GaAs/p-GaAs bao gồm 7 đại lượng cốt lõi: thời gian phục hồi xung lượng 10^-12 giây, vận tốc sóng dọc 2000 m/s, vận tốc sóng ngang 1800 m/s, vận tốc sóng âm 800 m/s, hệ số thế biến dạng 13.5 eV, khối lượng hiệu dụng của điện tử bằng 0.109 lần khối lượng điện tử tự do, và mật độ khối lượng 5320 kg/m3.
Phương pháp phương trình động lượng tử được lựa chọn thay cho phương trình Boltzmann vì cho phép xem sóng âm như dòng phonon kết hợp với hàm phân bố delta, xử lý chính xác toán tử sinh hủy của hạt Fermion và Boson ở thang đo dưới 100 nm. Nghiên cứu sử dụng phương pháp biến thiên hằng số, khai triển chuỗi hàm Bessel và gần đúng tuyến tính để thu được nghiệm giải tích hoàn chỉnh. Toàn bộ hệ thức giải tích sau đó được tính số và mô phỏng đồ thị trên phần mềm Matlab trong dải nhiệt độ từ 200K đến 300K và dải tần số sóng âm từ 10^11 s^-1 đến 6x10^11 s^-1. Tiến trình nghiên cứu và xử lý dữ liệu được tiến hành liên tục trong thời gian 12 tháng từ tháng 11 năm 2014 đến tháng 11 năm 2015.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Thứ nhất, luận văn đã thiết lập thành công biểu thức giải tích tường minh của trường âm - điện - từ lượng tử EAME trong siêu mạng pha tạp khi chịu tác động đồng thời của từ trường và sóng điện từ laser. Biểu thức này phụ thuộc phi tuyến vào nhiệt độ hệ, tần số sóng âm, tần số sóng điện từ và các tham số đặc trưng của cấu trúc pha tạp.
Thứ hai, kết quả mô phỏng cho thấy trường âm - điện - từ phụ thuộc mạnh vào tần số sóng âm với sự xuất hiện của các đỉnh cực đại rõ rệt tại tần số 2.1x10^11 s^-1 và 4.2x10^11 s^-1. Khi thay đổi giá trị từ trường ngoài từ 0.1 Tesla lên các giá trị cao hơn, không chỉ độ lớn của trường EAME thay đổi mà tọa độ của các đỉnh cực đại này cũng dịch chuyển đáng kể.
Thứ ba, nghiên cứu phát hiện sự khác biệt căn bản giữa siêu mạng pha tạp và bán dẫn khối: Trong bán dẫn khối, trường EAME tăng tuyến tính khi từ trường yếu và giảm tỷ lệ nghịch khi từ trường mạnh. Ngược lại, trong siêu mạng pha tạp n-GaAs/p-GaAs, đường cong biến thiên của trường EAME theo từ trường có dạng phi tuyến phức tạp và xuất hiện nhiều đỉnh cộng hưởng lượng tử ở cả vùng từ trường thấp lẫn vùng từ trường cao.
Thứ tư, sóng điện từ ngoài đóng vai trò điều chế mạnh mẽ biên độ trường âm - điện - từ. Khi chiếu sóng điện từ có cường độ điện trường 10^4 V/m và tần số 5x10^14 s^-1, độ lớn trường EAME tăng gấp gần 1.8 lần (tương đương mức tăng trưởng xấp xỉ 80%) so với trường hợp tắt sóng điện từ ngoài.
Thảo luận kết quả
Cơ chế vật lý sâu xa dẫn đến các đỉnh cực đại là hiện tượng cộng hưởng lượng tử giữa các mức năng lượng gián đoạn trong hố thế parabol của siêu mạng, xảy ra khi năng lượng của phonon âm và photon sóng điện từ khớp với khoảng cách giữa các mini-vùng.
Khi so sánh với nghiên cứu kinh điển của Margulis công bố năm 1994 trên bán dẫn khối, cấu trúc siêu mạng pha tạp đã phá vỡ hoàn toàn tính chất đơn điệu của hạt tải điện nhờ hiệu ứng giam giữ không gian hai chiều. Các kết quả này được trình bày trực quan thông qua hệ thống 6 đồ thị 2D và bảng tổng hợp tham số vật liệu. Đồ thị khảo sát ảnh hưởng nhiệt độ chỉ ra rằng khi tăng nhiệt độ từ 290K lên 300K, độ lớn của trường âm - điện - từ suy giảm khoảng 12% đến 15% do tán xạ nhiệt gia tăng, tuy nhiên vị trí các đỉnh cộng hưởng tần số hoàn toàn không bị dịch chuyển. Điều này chứng minh tính ổn định cao của cấu trúc năng lượng lượng tử trong siêu mạng pha tạp.
Đề xuất và khuyến nghị
Thứ nhất, chuẩn hóa quy trình công nghệ chế tạo màng mỏng siêu mạng pha tạp n-GaAs/p-GaAs với độ dày mỗi lớp kiểm soát chính xác ở thang nanomet (dung sai dưới 0.5 nm), nhằm duy trì cấu trúc thế parabol đồng nhất, do các phòng thí nghiệm quốc gia về vật liệu bán dẫn chủ trì thực hiện trong lộ trình 18 đến 24 tháng tới.
Thứ hai, tích hợp các bộ phát laser bán dẫn có bước sóng điều chế trong dải tần số 4x10^14 s^-1 đến 5x10^14 s^-1 vào các module cảm biến lượng tử, hướng tới mục tiêu nâng cao độ nhạy và khuếch đại tín hiệu đầu ra thêm 75% đến 80%, do các doanh nghiệp nghiên cứu phát triển vi mạch triển khai trong giai đoạn 2 năm tới.
Thứ ba, thiết lập chế độ làm việc tối ưu cho các thiết bị đo âm - điện - từ trong dải nhiệt độ ổn định từ 250K đến 290K và từ trường định lượng chính xác, giúp triệt tiêu nhiễu tán xạ phonon và nâng cao tỷ số tín hiệu trên nhiễu thêm khoảng 20% trong giai đoạn thử nghiệm tiền khả thi 2026-2027.
Thứ tư, mở rộng thuật toán mô phỏng lượng tử trên Matlab sang các cấu trúc vật liệu nano mới như dây lượng tử, chấm lượng tử graphene và vật liệu chuyển tiếp hai chiều (TMDs), hướng tới công bố 3 đến 5 công trình khoa học quốc tế chất lượng cao trong vòng 3 năm tiếp theo.
Đối tượng nên tham khảo luận văn
Thứ nhất, nghiên cứu sinh và học viên cao học chuyên ngành Vật lý lý thuyết, Vật lý chất rắn và Khoa học vật liệu: Tài liệu cung cấp phương pháp toán tử và quy trình giải phương trình động lượng tử chi tiết, làm khung tham chiếu chuẩn mực cho các đề tài nghiên cứu về hệ thấp chiều.
Thứ hai, kỹ sư thiết kế linh kiện bán dẫn và vi cơ điện tử nano (NEMS): Cung cấp nguyên lý điều khiển dòng hạt tải và điện trường bằng sóng âm kết hợp laser, hỗ trợ đắc lực trong việc phát triển cảm biến âm học nano và bộ chuyển đổi tín hiệu lượng tử.
Thứ ba, giảng viên và nhà nghiên cứu tại các trường đại học khối kỹ thuật và khoa học tự nhiên: Sử dụng làm tài liệu giảng dạy chuyên đề sau đại học về vật lý bán dẫn hiện đại, đồng thời làm cơ sở phát triển các thuyết minh đề tài tài trợ bởi quỹ NAFOSTED.
Thứ tư, chuyên gia phát triển công nghệ tại các tập đoàn viễn thông và công nghệ cao: Tham khảo để đánh giá tiềm năng ứng dụng của cấu trúc siêu mạng GaAs trong các thiết bị thu phát sóng vi ba, cảm biến siêu âm và công nghệ quang điện tử tiên tiến.
Câu hỏi thường gặp
Hiệu ứng âm - điện - từ trong siêu mạng pha tạp khác gì so với bán dẫn khối thông thường? Trong bán dẫn khối, trường âm - điện - từ biến thiên đơn điệu (tăng tuyến tính khi từ trường yếu, giảm tỷ lệ nghịch khi từ trường mạnh). Ngược lại, trong siêu mạng pha tạp n-GaAs/p-GaAs, do chuyển động của điện tử bị giam giữ trong các mini-vùng năng lượng, trường âm - điện - từ biến thiên phi tuyến phức tạp và xuất hiện nhiều đỉnh cộng hưởng cực đại rõ rệt.
Sóng điện từ ngoài có vai trò cụ thể như thế nào đối với hiệu ứng âm - điện - từ? Sóng điện từ ngoài hoạt động như một tác nhân kích thích quang học biến điệu xung lượng điện tử. Khi có mặt sóng điện từ tần số 5x10^14 s^-1, độ lớn trường âm - điện - từ thu được tăng lên khoảng 1.8 lần so với khi không chiếu sóng, tạo tiền đề để khuếch đại tín hiệu điện áp trong các thiết bị đo chính xác.
Tại sao phương pháp phương trình động lượng tử lại được ưu tiên lựa chọn trong đề tài này? Phương trình Boltzmann cổ điển chỉ xem sóng âm như một lực cơ học thuần túy và chỉ áp dụng được ở nhiệt độ cao, từ trường yếu. Phương pháp phương trình động lượng tử coi sóng âm là dòng phonon lượng tử hóa, cho phép tính toán chính xác các tương tác vi mô ở thang nanomet và vùng từ trường mạnh mà cơ học cổ điển không thể giải thích.
Nhiệt độ môi trường có làm thay đổi vị trí các đỉnh cộng hưởng tần số hay không? Theo kết quả tính toán số từ 200K đến 300K, nhiệt độ tăng chỉ làm suy giảm biên độ độ lớn của trường âm - điện - từ do hiện tượng tán xạ nhiệt giữa các hạt tải, hoàn toàn không làm dịch chuyển vị trí tọa độ của các đỉnh cực đại cộng hưởng trên trục tần số sóng âm.
Nghiên cứu đã sử dụng các thông số thực tế nào của vật liệu n-GaAs/p-GaAs để mô phỏng? Luận văn sử dụng bộ tham số thực tế của tinh thể n-GaAs/p-GaAs bao gồm mật độ khối lượng 5320 kg/m3, vận tốc sóng âm 800 m/s, khối lượng hiệu dụng 0.109 me, thế biến dạng 13.5 eV và thời gian phục hồi xung lượng 10^-12 giây để kiểm chứng mô hình lý thuyết.
Kết luận
- Luận văn đã xây dựng thành công hệ phương trình động lượng tử cho điện tử trong siêu mạng pha tạp n-GaAs/p-GaAs dưới tác động đồng thời của từ trường và sóng điện từ laser.
- Thiết lập tường minh công thức giải tích cho trường âm - điện - từ lượng tử EAME, phản ánh đầy đủ sự phụ thuộc vào nhiệt độ, tần số sóng âm và cường độ bức xạ ngoài.
- Chứng minh bản chất phi tuyến đa đỉnh cộng hưởng của trường âm - điện - từ theo từ trường ngoài, làm sáng tỏ sự khác biệt căn bản giữa hệ thấp chiều và bán dẫn khối.
- Xác nhận vai trò khuếch đại vượt trội của sóng điện từ ngoài khi làm tăng độ lớn trường EAME lên khoảng 1.8 lần tại nhiệt độ phòng 290K.
- Đóng góp dữ liệu số hóa và đồ thị chuẩn xác, hoàn thiện bức tranh lý thuyết lượng tử về các hiệu ứng âm - điện - quang trong vật lý chất rắn hiện đại.
Công trình là bước tiến quan trọng trong việc làm chủ lý thuyết tương tác lượng tử trên cấu trúc nano, mở ra triển vọng ứng dụng to lớn cho công nghệ bán dẫn tương lai. Trong giai đoạn 12 đến 24 tháng tới, hướng nghiên cứu tiếp theo sẽ tập trung vào chế tạo mẫu thử nghiệm và mở rộng sang các hệ vật liệu hai chiều mới. Quý độc giả, nhà khoa học và sinh viên quan tâm hãy liên hệ ngay với tác giả hoặc bộ môn Vật lý lý thuyết để trao đổi học thuật và hợp tác nghiên cứu chuyên sâu.
