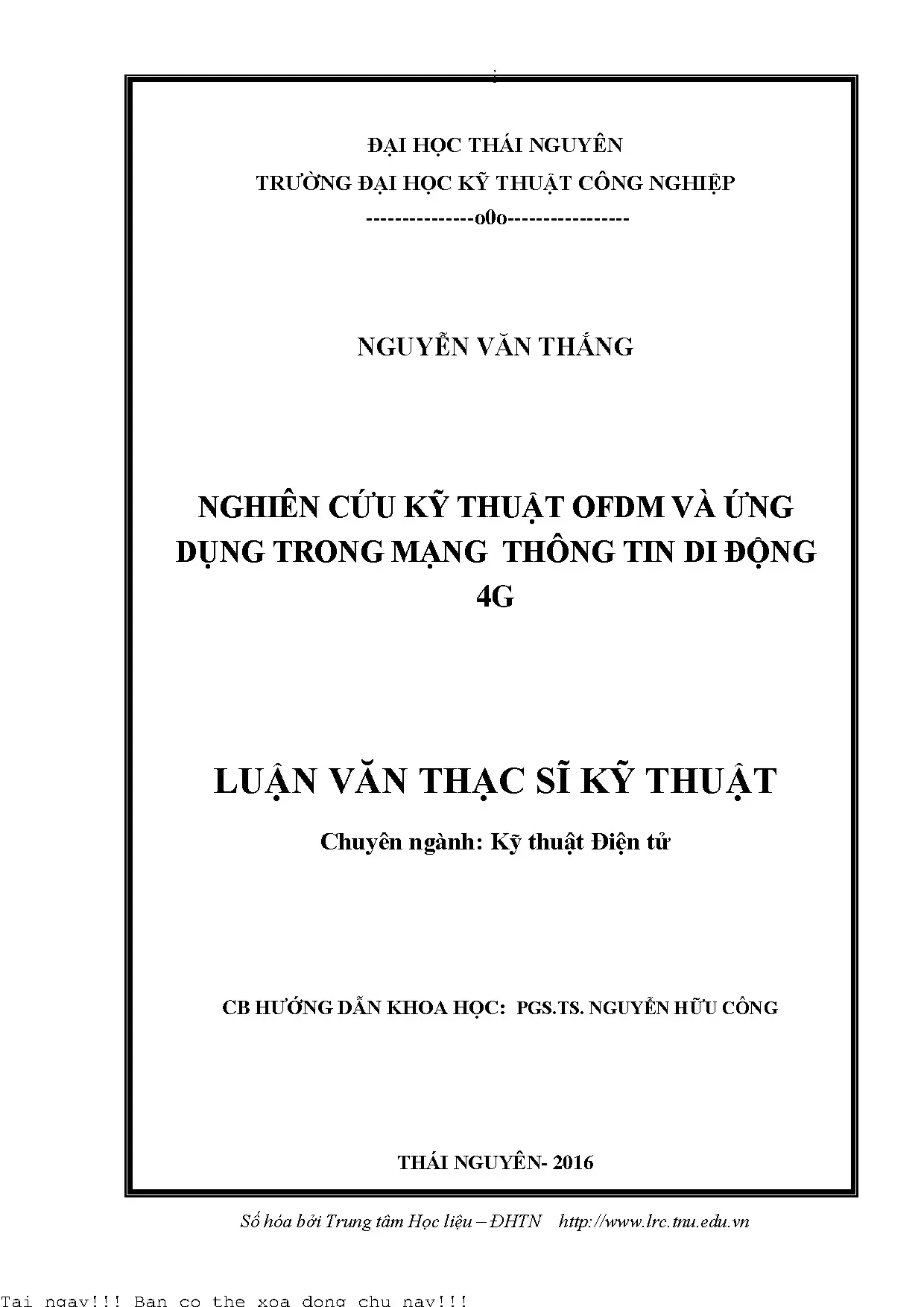

Nghiên Cứu Kỹ Thuật OFDM và Ứng Dụng Trong Mạng Thông Tin Di Động 4G

Nghiên cứu kỹ thuật OFDM và ứng dụng trong mạng thông tin di động 4G, mang lại hiệu suất cao và khả năng truyền tải dữ liệu ổn định.

• Tác giả: Nguyễn Văn Thắng
• Người hướng dẫn: PGS. Nguyễn Hữu Công
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật Điện tử
• Đề tài: Nghiên Cứu Kỹ Thuật OFDM Và Ứng Dụng Trong Mạng Di Động 4G
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG DI ĐỘNG KHÔNG DÂY
• 1.1. Lịch sử và phát triển của thông tin di động
• 1.2. Giới thiệu tổng quan về hệ thống di động 4G
• 1.2.1. Mục tiêu và cách tiếp cận
• 1.2.2. Các điểm cần xét đến
• 1.2.3. Các kỹ thuật được sử dụng
• 1.2.4. Sự khác nhau giữa 3G và 4G
• 1.2.4.1. Ưu điểm nổi bật
• 1.2.4.2. Các ứng dụng đã tạo nên ưu điểm của 4G LTE so với 3G
• 2. CHƯƠNG 2: KỸ THUẬT GHÉP KÊNH ĐA SÓNG MANG TRỰC GIAO VÀ KÊNH VÔ TUYẾN TRONG MẠNG THÔNG TIN DI ĐỘNG 4G
• 2.1. Kỹ thuật ghép kênh đa sóng mang trực giao
• 2.1.1. Giới thiệu chung
• 2.1.2. Các ưu và nhược điểm
• 2.1.3. Sự ứng dụng của kỹ thuật OFDM ở Việt Nam
• 2.1.4. Các hướng phát triển
• 2.1.5. Các cột mốc và ứng dụng quan trọng của OFDM
• 2.2. Nguyên lý kỹ thuật của OFDM
• 2.2.1. Hệ thống đa sóng mang
• 2.2.2. Ghép kênh phân chia theo tần số FDM
• 2.2.3. Trực giao trong OFDM
• 2.2.3.1. Biểu diễn sự trực giao dưới dạng toán học
• 2.2.3.2. Trực giao trong miền tần số
• 2.2.4. Biểu thức của tín hiệu OFDM
• 2.2.5. Thu phát tín hiệu OFDM
• 2.2.5.1. Chuyển đổi nối tiếp song song (Serial to Parallel)
• 2.2.5.2. Điều chế sóng mang phụ
• 2.2.5.3. Chuyển đổi từ miền tần số sang miền thời gian
• 2.2.5.4. Điều chế tần số vô tuyến (RF Modulation)
• 2.2.5.5. Biểu diễn dưới dạng toán học
• 2.2.5.6. Khoảng bảo vệ GI (Guard Interval)
• 2.2.5.6.1. Chống lỗi do dịch thời gian
• 2.2.5.6.2. Chống nhiễu giữa các symbol (ISI)
• 2.2.5.6.3. Mào đầu và phân cách sóng mang
• 2.2.5.6.4. Biểu diễn dưới dạng toán học
• 2.2.5.7. Hạn dải và tạo cửa sổ cho tín hiệu OFDM
• 2.2.5.7.1. Lọc thông dải
• 2.2.5.7.2. Sử dụng dải bảo vệ dạng cos nâng
• 2.2.6. Các kỹ thuật điều chế trong OFDM
• 2.2.6.1. Điều chế BPSK
• 2.2.6.2. Điều chế QPSK
• 2.2.6.3. Điều chế QAM
• 2.2.7. Các đặc tính của OFDM
• 2.2.7.1. Nhược điểm
• 2.3. Kênh vô tuyến trong mạng thông tin di động 4G
• 2.3.1. Suy hao đường truyền và sự suy giảm tín hiệu (Path loss and Attenuation)
• 2.3.2. Định nghĩa fading
• 2.3.3. Hiện tượng Multipath
• 2.3.4. Kênh truyền chọn lọc tần số và kênh truyền phẳng do trải trễ đa đường gây ra
• 2.3.5. Kênh truyền biến đổi nhanh và kênh truyền biến đổi chậm (fast fading & slow fading channel) do sự trải Dopler gây ra
• 2.3.6. Kênh truyền Rayleigh và kênh truyền Ricean
• 3. CHƯƠNG 3: ĐÁNH GIÁ HIỆU QUẢ CỦA HỆ THỐNG THÔNG TIN DI ĐỘNG 4G
• 3.1. Đánh giá chung về hiệu suất
• 3.1.1. Quan điểm người dùng cuối về hiệu suất
• 3.1.2. Khía cạnh nhà khai thác
• 3.2. Hiệu suất trên cơ sở tốc độ dữ liệu đỉnh và độ trễ
• 3.3. Đánh giá hiệu suất của 4G
• 3.3.1. Các mô hình và các giả thiết
• 3.3.2. Tiêu chí đánh giá
• 3.3.3. Một số kết quả mô phỏng đánh giá hiệu suất 4G
• LỜI NÓI ĐẦU
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Kỹ Thuật OFDM Mạng Di Động 4G LTE

Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing) đóng vai trò then chốt trong sự phát triển của mạng di động 4G, đặc biệt là LTE (Long Term Evolution). Sự ra đời của 4G đánh dấu bước tiến vượt bậc so với các thế hệ trước, mang lại tốc độ truyền dữ liệu cao hơn, độ trễ thấp hơn và hiệu quả sử dụng băng tần tốt hơn. Trong đó, OFDM là một yếu tố quan trọng giúp 4G LTE đạt được những ưu điểm này. OFDM cho phép chia băng tần thành nhiều sóng mang con trực giao, giúp giảm thiểu nhiễu liên sóng mang (ICI) và nhiễu xuyên ký tự (ISI), từ đó tăng cường hiệu suất truyền dẫn trong môi trường kênh truyền vô tuyến phức tạp. Sự phát triển của công nghệ truyền dẫn không dây và nhu cầu ngày càng cao về các dịch vụ đa phương tiện đã thúc đẩy việc nghiên cứu và ứng dụng OFDM rộng rãi trong các hệ thống thông tin di động hiện đại.

1.1. Lịch Sử Phát Triển Của OFDM Trong Mạng Di Động

Lịch sử phát triển của OFDM gắn liền với sự tiến bộ của mạng di động. Từ những nghiên cứu ban đầu vào những năm 1960, OFDM dần được ứng dụng trong các hệ thống truyền dẫn không dây. Đến khi 4G ra đời, OFDM trở thành một thành phần không thể thiếu trong kiến trúc của LTE. Các nhà mạng đã nhanh chóng triển khai OFDM để đáp ứng nhu cầu ngày càng tăng về tốc độ và băng thông. Sự thành công của OFDM trong 4G cũng mở đường cho việc nghiên cứu và ứng dụng công nghệ này trong các hệ thống 5G tương lai. Theo tài liệu gốc, "thông tin di động luôn không ngừng phát triển và ngày càng đòi những công nghệ cao kỹ thuật tiên tiến", cho thấy sự liên tục cải tiến và áp dụng công nghệ mới như OFDM.

1.2. Vai Trò Của OFDM Trong Nâng Cao Hiệu Suất Mạng 4G

OFDM đóng vai trò quan trọng trong việc nâng cao hiệu suất của mạng 4G. Bằng cách chia băng tần thành nhiều sóng mang con trực giao, OFDM giúp giảm thiểu ảnh hưởng của fading đa đường và nhiễu. Điều này cho phép 4G đạt được tốc độ truyền dữ liệu cao hơn và độ trễ thấp hơn. Ngoài ra, OFDM cũng giúp tăng cường hiệu quả sử dụng băng tần, cho phép mạng 4G phục vụ nhiều người dùng hơn. Sự kết hợp giữa OFDM và các kỹ thuật khác như MIMO-OFDM đã tạo ra một hệ thống truyền dẫn không dây mạnh mẽ và linh hoạt, đáp ứng nhu cầu ngày càng cao của người dùng.

1.3. Ưu Điểm Vượt Trội Của Kỹ Thuật OFDM Trong Mạng 4G LTE

Kỹ thuật OFDM sở hữu nhiều ưu điểm vượt trội khi được triển khai trong mạng 4G LTE. Đầu tiên, khả năng chống lại hiện tượng fading đa đường và ISI (Inter-Symbol Interference) giúp duy trì chất lượng tín hiệu ổn định, đặc biệt trong môi trường truyền dẫn phức tạp. Thứ hai, việc sử dụng băng tần hiệu quả hơn, cho phép nhiều người dùng truy cập đồng thời mà không làm giảm tốc độ truyền dữ liệu. Cuối cùng, tính linh hoạt của OFDM cho phép dễ dàng điều chỉnh các tham số truyền dẫn để phù hợp với các điều kiện kênh truyền khác nhau. Theo tài liệu gốc, OFDM đã “khắc phục được nhược điểm về việc hiệu quả sử dụng phổ tần thấp của các hệ thống thông tin di động trước đây”.

II. Thách Thức Giải Pháp Kỹ Thuật Với Ứng Dụng OFDM 4G

Mặc dù OFDM mang lại nhiều lợi ích cho mạng 4G, vẫn còn tồn tại một số thách thức kỹ thuật cần giải quyết. Một trong những vấn đề lớn nhất là PAPR (Peak-to-Average Power Ratio), có thể làm giảm hiệu suất của bộ khuếch đại công suất và gây ra nhiễu. Ngoài ra, độ phức tạp tính toán OFDM cũng là một vấn đề cần xem xét, đặc biệt trong các thiết bị di động có tài nguyên hạn chế. Để giải quyết những thách thức này, các nhà nghiên cứu đã phát triển nhiều phương pháp khác nhau, bao gồm các kỹ thuật giảm PAPR, các thuật toán giảm độ phức tạp tính toán và các phương pháp mô phỏng OFDM tiên tiến. Việc tiếp tục nghiên cứu và cải tiến OFDM là rất quan trọng để đảm bảo rằng mạng 4G và các hệ thống truyền dẫn không dây khác có thể tiếp tục đáp ứng nhu cầu ngày càng cao của người dùng.

2.1. Phân Tích Chi Tiết Về Vấn Đề PAPR Trong Hệ Thống OFDM

PAPR (Peak-to-Average Power Ratio) là một vấn đề quan trọng trong các hệ thống OFDM. PAPR xảy ra khi nhiều sóng mang con trong tín hiệu OFDM cộng hưởng với nhau, tạo ra các đỉnh công suất cao. Điều này có thể làm cho bộ khuếch đại công suất hoạt động không hiệu quả, gây ra méo tín hiệu và làm giảm hiệu suất truyền dẫn. Để giảm PAPR, các nhà nghiên cứu đã phát triển nhiều kỹ thuật khác nhau, bao gồm clipping, coding và tone reservation. Tuy nhiên, mỗi kỹ thuật đều có những ưu và nhược điểm riêng, và việc lựa chọn kỹ thuật phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống.

2.2. Các Phương Pháp Giảm Độ Phức Tạp Tính Toán Của OFDM

Độ phức tạp tính toán của OFDM là một nhược điểm tiềm ẩn, đặc biệt trong các thiết bị di động có tài nguyên hạn chế. Để giảm độ phức tạp tính toán, các nhà nghiên cứu đã phát triển nhiều thuật toán hiệu quả hơn để thực hiện các phép biến đổi Fourier nhanh (FFT) và biến đổi Fourier ngược nhanh (IFFT). Ngoài ra, các kỹ thuật khác như selective mapping (SLM) và partial transmit sequence (PTS) cũng có thể được sử dụng để giảm độ phức tạp tính toán của OFDM. Mục tiêu là tìm ra các phương pháp cân bằng giữa hiệu suất và độ phức tạp tính toán để đảm bảo rằng OFDM có thể được triển khai hiệu quả trong các hệ thống truyền dẫn không dây khác nhau.

2.3. Khắc Phục Nhiễu ISI và ICI Trong Kỹ Thuật OFDM

Trong kỹ thuật OFDM, ISI (Inter-Symbol Interference) và ICI (Inter-Carrier Interference) là hai loại nhiễu chính cần được giải quyết. ISI xảy ra khi các ký hiệu truyền dẫn chồng lấn lên nhau do trễ đa đường, trong khi ICI xảy ra khi các sóng mang con không còn trực giao với nhau do hiệu ứng Doppler hoặc các lỗi đồng bộ hóa. Để giảm thiểu ISI, OFDM thường sử dụng một khoảng bảo vệ (GI) trước mỗi ký hiệu. Khoảng bảo vệ này được thiết kế để lớn hơn trễ đa đường tối đa của kênh truyền. Để giảm thiểu ICI, các kỹ thuật đồng bộ hóa chính xác và bù trừ tần số có thể được sử dụng.

III. Ứng Dụng Thực Tế Triển Khai OFDM Trong Mạng 4G LTE

Kỹ thuật OFDM đã được triển khai trong thực tế rộng rãi trong mạng 4G LTE. Ứng dụng OFDM không chỉ giới hạn trong các hệ thống mạng di động, mà còn được sử dụng trong các hệ thống truyền hình số, WLAN và WiMAX. Trong 4G LTE, OFDM được sử dụng cho cả đường xuống (downlink) và đường lên (uplink), cho phép cung cấp tốc độ truyền dữ liệu cao và độ trễ thấp cho người dùng. Sự thành công của OFDM trong 4G LTE đã chứng minh tính hiệu quả và linh hoạt của công nghệ này, mở đường cho việc ứng dụng rộng rãi hơn trong các hệ thống truyền dẫn không dây tương lai. Việc triển khai OFDM đòi hỏi sự phối hợp chặt chẽ giữa các nhà sản xuất thiết bị, các nhà mạng và các tổ chức tiêu chuẩn hóa.

3.1. So Sánh Hiệu Năng OFDM Giữa Mạng 4G Các Thế Hệ Trước

So với các thế hệ mạng di động trước đây, OFDM trong 4G mang lại hiệu năng vượt trội. Trong các hệ thống 2G và 3G, các kỹ thuật truyền dẫn khác như CDMA (Code Division Multiple Access) được sử dụng. Tuy nhiên, các kỹ thuật này có những hạn chế về tốc độ truyền dữ liệu và hiệu quả sử dụng băng tần. OFDM đã khắc phục những hạn chế này, cho phép 4G đạt được tốc độ truyền dữ liệu cao hơn và phục vụ nhiều người dùng hơn. So sánh OFDM với các kỹ thuật khác cho thấy sự ưu việt của công nghệ này trong môi trường kênh truyền vô tuyến phức tạp.

3.2. Các Tiêu Chuẩn 4G Liên Quan Đến Triển Khai Kỹ Thuật OFDM

Việc triển khai OFDM trong 4G tuân theo các tiêu chuẩn 4G quốc tế, được phát triển bởi các tổ chức như 3GPP (Third Generation Partnership Project). Các tiêu chuẩn này quy định các tham số truyền dẫn, các giao thức và các yêu cầu về hiệu năng của hệ thống. Việc tuân thủ các tiêu chuẩn này là rất quan trọng để đảm bảo tính tương thích giữa các thiết bị và hệ thống khác nhau. Các tiêu chuẩn 4G cũng liên tục được cập nhật và cải tiến để đáp ứng nhu cầu ngày càng cao của người dùng.

3.3. Mật Độ Phủ Sóng Và Chất Lượng Dịch Vụ Của Mạng 4G Dựa Trên OFDM

Kỹ thuật OFDM góp phần quan trọng vào việc cải thiện mật độ phủ sóng và chất lượng dịch vụ (QoS) của mạng 4G. Khả năng chống lại fading đa đường và ISI giúp tăng cường độ ổn định của tín hiệu, cho phép mạng 4G phủ sóng rộng hơn và cung cấp dịch vụ tốt hơn cho người dùng ở các khu vực xa trung tâm. Ngoài ra, OFDM cũng cho phép các nhà mạng linh hoạt điều chỉnh các tham số truyền dẫn để tối ưu hóa chất lượng dịch vụ cho các ứng dụng khác nhau, từ thoại đến video streaming.

IV. Đánh Giá Hiệu Suất Nghiên Cứu Về OFDM Trong Mạng 4G

Việc đánh giá hiệu suất của OFDM trong mạng 4G là rất quan trọng để đảm bảo rằng hệ thống hoạt động hiệu quả và đáp ứng nhu cầu của người dùng. Các nghiên cứu về OFDM trong 4G tập trung vào nhiều khía cạnh khác nhau, bao gồm hiệu suất truyền dẫn, hiệu quả sử dụng băng tần, độ trễ và độ tin cậy. Các kết quả nghiên cứu này giúp các nhà mạng và các nhà sản xuất thiết bị cải tiến hệ thống và phát triển các công nghệ mới. Hiệu suất OFDM được đánh giá dựa trên nhiều tiêu chí, bao gồm tốc độ truyền dữ liệu, độ trễ, độ tin cậy và hiệu quả sử dụng năng lượng. "Với sự phát triển của công nghệ điện thoại di động, chúng ta đã đi từ thế hệ di động thứ nhất đến nay, thế hệ di động thứ 3, thứ 4 đã phổ biến tại nhiều quốc gia trên thế giới", cho thấy sự tiến bộ và vai trò của việc đánh giá hiệu suất trong quá trình phát triển.

4.1. Các Tiêu Chí Đánh Giá Hiệu Suất OFDM Trong Mạng 4G

Có nhiều tiêu chí để đánh giá hiệu suất OFDM trong mạng 4G. Trong đó, tốc độ dữ liệu (throughput), độ trễ (latency), tỷ lệ lỗi bit (BER) và hiệu quả sử dụng phổ tần là những chỉ số quan trọng nhất. Các tiêu chí này phản ánh khả năng của hệ thống trong việc cung cấp dịch vụ chất lượng cao cho người dùng. Việc đánh giá phải được thực hiện trong các điều kiện kênh truyền khác nhau để đảm bảo rằng hệ thống hoạt động tốt trong mọi tình huống.

4.2. Kết Quả Mô Phỏng Thử Nghiệm Đánh Giá OFDM Trong 4G

Các kết quả mô phỏng OFDM và thử nghiệm thực tế đóng vai trò quan trọng trong việc đánh giá hiệu suất của công nghệ này trong mạng 4G. Mô phỏng OFDM cho phép các nhà nghiên cứu kiểm tra hệ thống trong các điều kiện kênh truyền khác nhau và đánh giá tác động của các tham số truyền dẫn khác nhau. Thử nghiệm thực tế cung cấp thông tin về hiệu suất của hệ thống trong môi trường thực tế. Các kết quả này được sử dụng để cải tiến hệ thống và phát triển các công nghệ mới.

4.3. Tối Ưu Hóa Tham Số Truyền Dẫn OFDM Để Đạt Hiệu Suất Tối Đa

Việc tối ưu hóa tham số truyền dẫn của OFDM là rất quan trọng để đạt được hiệu suất tối đa trong mạng 4G. Các tham số như kích thước FFT, độ dài khoảng bảo vệ và sơ đồ điều chế có thể được điều chỉnh để phù hợp với các điều kiện kênh truyền khác nhau. Việc tối ưu hóa đòi hỏi sự cân bằng giữa hiệu suất, độ phức tạp và độ tin cậy. Các thuật toán tối ưu hóa thích nghi có thể được sử dụng để tự động điều chỉnh các tham số truyền dẫn để đáp ứng các điều kiện kênh truyền thay đổi.

V. Hướng Phát Triển Của Kỹ Thuật OFDM Trong Mạng 5G Tương Lai

Mặc dù OFDM đã thành công trong mạng 4G, các nhà nghiên cứu vẫn tiếp tục tìm kiếm các hướng phát triển mới cho công nghệ này trong mạng 5G tương lai. Một trong những hướng phát triển quan trọng nhất là kết hợp OFDM với các công nghệ khác như MIMO (Multiple-Input Multiple-Output) và beamforming để tăng cường hiệu suất truyền dẫn và độ tin cậy. Ngoài ra, các hướng phát triển khác bao gồm việc sử dụng các băng tần cao hơn (ví dụ: sóng milimet) và phát triển các sơ đồ điều chế và mã hóa tiên tiến hơn. Hướng phát triển của OFDM trong 5G tập trung vào việc đáp ứng nhu cầu ngày càng cao về tốc độ, băng thông và độ tin cậy của các ứng dụng di động.

5.1. Kết Hợp OFDM Với Công Nghệ MIMO Để Tăng Cường Hiệu Suất

Việc kết hợp OFDM với công nghệ MIMO (Multiple-Input Multiple-Output) là một hướng phát triển quan trọng trong mạng 5G. MIMO sử dụng nhiều ăng-ten tại cả máy phát và máy thu để tăng cường tốc độ truyền dữ liệu và độ tin cậy. Khi MIMO được kết hợp với OFDM, nó có thể tận dụng lợi thế của cả hai công nghệ để cung cấp hiệu suất vượt trội. Ví dụ, kỹ thuật MIMO-OFDM có thể được sử dụng để tăng cường dung lượng kênh và giảm thiểu ảnh hưởng của fading đa đường.

5.2. Ứng Dụng Băng Tần Cao Sóng Milimet Với Kỹ Thuật OFDM

Việc sử dụng băng tần cao (sóng milimet) là một hướng phát triển khác của OFDM trong mạng 5G. Sóng milimet có thể cung cấp băng thông lớn hơn so với các băng tần thấp hơn, cho phép tốc độ truyền dữ liệu cao hơn. Tuy nhiên, sóng milimet cũng có những thách thức riêng, chẳng hạn như suy hao đường truyền lớn hơn và độ nhạy cảm cao hơn với các vật cản. Để giải quyết những thách thức này, các kỹ thuật beamforming và các sơ đồ điều chế tiên tiến có thể được sử dụng.

VI. Tổng Kết Tầm Quan Trọng Của OFDM Trong Mạng Di Động

Kỹ thuật OFDM đã chứng minh được tầm quan trọng của mình trong mạng di động, đặc biệt là 4G LTE. Bằng cách cung cấp tốc độ truyền dữ liệu cao, độ trễ thấp và hiệu quả sử dụng băng tần tốt, OFDM đã giúp 4G đáp ứng nhu cầu ngày càng cao của người dùng. Mặc dù còn tồn tại một số thách thức kỹ thuật, các nhà nghiên cứu vẫn tiếp tục tìm kiếm các hướng phát triển mới cho OFDM trong mạng 5G và các hệ thống truyền dẫn không dây tương lai. Tầm quan trọng của OFDM không chỉ giới hạn trong mạng di động, mà còn mở rộng sang các lĩnh vực khác như truyền hình số, WLAN và WiMAX. "OFDM là giải pháp công nghệ khắc phục được nhược điểm về việc hiệu quả sử dụng phổ tần thấp của các hệ thống thông tin di động trước đây."

6.1. Tóm Tắt Những Ưu Điểm Và Nhược Điểm Của OFDM

Tóm lại, OFDM mang lại nhiều ưu điểm như khả năng chống lại fading đa đường và ISI, hiệu quả sử dụng băng tần cao và tính linh hoạt. Tuy nhiên, OFDM cũng có một số nhược điểm, chẳng hạn như PAPR cao và độ phức tạp tính toán. Việc cân nhắc giữa các ưu điểm và nhược điểm là rất quan trọng khi triển khai OFDM trong các hệ thống truyền dẫn không dây khác nhau.

6.2. Đánh Giá Ảnh Hưởng Của OFDM Đến Sự Phát Triển Của Mạng 4G

OFDM đã có ảnh hưởng lớn đến sự phát triển của mạng 4G. Bằng cách cung cấp hiệu suất truyền dẫn vượt trội, OFDM đã giúp 4G trở thành một hệ thống truyền dẫn không dây mạnh mẽ và linh hoạt, đáp ứng nhu cầu ngày càng cao của người dùng. Sự thành công của OFDM trong 4G cũng mở đường cho việc nghiên cứu và ứng dụng công nghệ này trong các hệ thống 5G tương lai. OFDM là một thành phần không thể thiếu trong kiến trúc của LTE và đóng vai trò then chốt trong sự thành công của công nghệ này.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ viễn thông, mạng thông tin di động thế hệ thứ tư (4G) đã trở thành một bước tiến quan trọng, đáp ứng nhu cầu truyền tải dữ liệu tốc độ cao và chất lượng dịch vụ đa phương tiện ngày càng tăng. Theo báo cáo của ngành, tính đến giữa năm 2015, đã có 638 nhà mạng cam kết triển khai LTE tại 176 quốc gia, với hơn 422 mạng thương mại hoạt động tại 143 quốc gia, dự kiến tăng lên 600 mạng vào năm 2019. 4G không chỉ nâng cao tốc độ truyền dữ liệu lên đến 100Mbps cho người dùng di động mà còn cải thiện hiệu quả sử dụng phổ tần và giảm độ trễ so với các thế hệ trước như 3G.

Vấn đề nghiên cứu tập trung vào kỹ thuật ghép kênh đa sóng mang trực giao (OFDM) – một công nghệ nền tảng cho mạng 4G, giúp tối ưu hóa băng thông, chống nhiễu đa đường và nâng cao hiệu suất truyền dẫn. Mục tiêu cụ thể của luận văn là nghiên cứu sâu về nguyên lý, ưu nhược điểm của kỹ thuật OFDM, đồng thời đánh giá hiệu quả ứng dụng trong mạng thông tin di động 4G tại Việt Nam và trên thế giới. Phạm vi nghiên cứu bao gồm các khía cạnh kỹ thuật của OFDM, kênh vô tuyến trong môi trường truyền dẫn 4G, và các mô hình đánh giá hiệu suất mạng.

Ý nghĩa nghiên cứu thể hiện qua việc cung cấp cơ sở lý thuyết và thực nghiệm cho việc phát triển và triển khai mạng 4G, góp phần nâng cao chất lượng dịch vụ viễn thông, thúc đẩy sự phát triển của công nghệ thông tin và truyền thông tại Việt Nam. Các chỉ số quan trọng như tốc độ dữ liệu, hiệu quả sử dụng phổ tần và độ trễ được xem xét kỹ lưỡng nhằm đảm bảo mạng 4G đáp ứng các tiêu chuẩn quốc tế và nhu cầu thực tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: kỹ thuật ghép kênh đa sóng mang trực giao (OFDM) và mô hình kênh vô tuyến trong mạng thông tin di động 4G. OFDM là phương pháp điều chế đa sóng mang, trong đó dữ liệu được chia thành nhiều luồng song song, mỗi luồng được truyền trên một sóng mang con trực giao, giúp giảm thiểu nhiễu và tăng hiệu quả sử dụng phổ tần. Các khái niệm chính bao gồm:

• Tính trực giao (Orthogonality): Đảm bảo các sóng mang con không gây nhiễu lẫn nhau dù có chồng phổ trong miền tần số.
• Khoảng bảo vệ (Guard Interval - GI): Phần sao chép của ký tự OFDM được chèn vào để chống nhiễu liên ký tự (ISI) do đa đường.
• Điều chế thích nghi (Adaptive Modulation): Thay đổi phương thức điều chế trên từng sóng mang con dựa trên điều kiện kênh để tối ưu hóa hiệu suất.
• Kênh vô tuyến đa đường (Multipath Fading): Mô hình kênh truyền với các hiện tượng như fading Rayleigh, Ricean, và trải Doppler ảnh hưởng đến chất lượng tín hiệu.

Mô hình nghiên cứu cũng sử dụng các lý thuyết về biến đổi Fourier nhanh (FFT/IFFT) để xử lý tín hiệu OFDM trong miền số, cùng với các kỹ thuật mã hóa sửa lỗi và cân bằng kênh nhằm nâng cao độ tin cậy truyền dẫn.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành, tiêu chuẩn quốc tế (ITU-R, IEEE), báo cáo ngành viễn thông và các kết quả mô phỏng kỹ thuật. Phương pháp phân tích bao gồm:

• Phân tích lý thuyết: Giải thích nguyên lý hoạt động, ưu nhược điểm của OFDM và các kỹ thuật liên quan.
• Mô phỏng hiệu suất: Sử dụng các mô hình kênh vô tuyến đa đường để đánh giá tỷ số tín hiệu trên tạp âm (SNR), tỷ lệ lỗi bit (BER), và hiệu quả sử dụng phổ tần trong các điều kiện khác nhau.
• So sánh thực nghiệm: Đối chiếu kết quả mô phỏng với các nghiên cứu và triển khai thực tế của các nhà mạng trên thế giới và tại Việt Nam.

Quá trình nghiên cứu kéo dài trong khoảng thời gian hai năm, với các giai đoạn thu thập tài liệu, xây dựng mô hình, mô phỏng và phân tích kết quả. Cỡ mẫu mô phỏng được lựa chọn phù hợp để đảm bảo tính đại diện và độ tin cậy của kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả sử dụng phổ tần của OFDM: Kỹ thuật OFDM cho phép chồng lấp phổ giữa các sóng mang con mà không gây nhiễu nhờ tính trực giao, nâng cao hiệu quả sử dụng phổ lên gấp 4 lần so với các kỹ thuật truyền dẫn đơn sóng mang truyền thống. Ví dụ, trong mô hình mô phỏng với 320 sóng mang con, hiệu quả phổ được cải thiện rõ rệt so với hệ thống 80 sóng mang.

2. Khả năng chống nhiễu đa đường và ISI: Việc chèn khoảng bảo vệ (Guard Interval) giúp giảm thiểu nhiễu liên ký tự, nâng cao tỷ số tín hiệu trên tạp âm hiệu dụng (SNR hiệu dụng) lên đến 25dB khi chiều dài GI đạt 16 mẫu, so với 15dB khi GI chỉ 4 mẫu. Điều này chứng tỏ GI đóng vai trò quan trọng trong việc duy trì chất lượng tín hiệu trong môi trường đa đường.

3. Ảnh hưởng của sai lệch đồng bộ tần số và dịch Doppler: OFDM nhạy cảm với sai lệch tần số và hiệu ứng Doppler, gây mất tính trực giao và tăng nhiễu giữa các sóng mang con (ICI). Tuy nhiên, các kỹ thuật bù trừ và điều chế thích nghi có thể giảm thiểu tác động này, giúp hệ thống hoạt động ổn định trong điều kiện di động với vận tốc lên đến 250 km/h.

4. So sánh hiệu suất giữa các phương thức điều chế: Phương thức điều chế BPSK và QPSK cho tỷ lệ lỗi bit thấp hơn trong điều kiện SNR thấp, nhưng hiệu quả sử dụng phổ thấp hơn so với các phương thức điều chế cao cấp như 16-QAM. Việc lựa chọn phương thức điều chế thích nghi dựa trên điều kiện kênh giúp cân bằng giữa tốc độ dữ liệu và độ tin cậy.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy kỹ thuật OFDM là giải pháp tối ưu cho mạng 4G, đặc biệt trong việc nâng cao hiệu quả sử dụng phổ và khả năng chống nhiễu đa đường. Việc sử dụng biến đổi Fourier nhanh (FFT/IFFT) giúp xử lý tín hiệu hiệu quả trong miền số, giảm độ phức tạp thiết bị thu phát. So với các nghiên cứu trước đây, luận văn đã bổ sung các phân tích chi tiết về ảnh hưởng của chiều dài khoảng bảo vệ và sai lệch đồng bộ tần số trong môi trường thực tế.

Các biểu đồ mô phỏng phân bố thông lượng người dùng và tỷ số tín hiệu trên tạp âm (SINR) minh họa rõ sự cải thiện hiệu suất khi áp dụng OFDM kết hợp với kỹ thuật MIMO và điều chế thích nghi. Điều này cũng phù hợp với các báo cáo thực tế từ các nhà mạng lớn trên thế giới, cho thấy OFDM góp phần quan trọng vào sự phát triển bùng nổ của mạng 4G.

Tuy nhiên, nhược điểm về công suất đỉnh cao (PAPR) và độ nhạy với sai lệch tần số vẫn là thách thức cần được khắc phục trong các nghiên cứu tiếp theo. Việc kết hợp OFDM với các kỹ thuật mã hóa và điều chế mới hứa hẹn sẽ nâng cao hơn nữa hiệu suất và độ ổn định của mạng 4G.

Đề xuất và khuyến nghị

1. Tăng cường ứng dụng kỹ thuật điều chế thích nghi: Khuyến nghị các nhà mạng và nhà sản xuất thiết bị áp dụng điều chế thích nghi dựa trên điều kiện kênh thực tế để tối ưu hóa tốc độ dữ liệu và giảm tỷ lệ lỗi, đặc biệt trong môi trường di động phức tạp.

2. Tối ưu chiều dài khoảng bảo vệ (GI): Đề xuất lựa chọn chiều dài GI phù hợp (khoảng 16-64 mẫu) để cân bằng giữa khả năng chống ISI và hiệu quả sử dụng phổ, đồng thời giảm thiểu suy giảm SNR do GI gây ra.

3. Phát triển các giải pháp giảm công suất đỉnh cao (PAPR): Khuyến khích nghiên cứu và ứng dụng các kỹ thuật giảm PAPR nhằm giảm méo dạng tín hiệu và tăng hiệu quả công suất phát, nâng cao chất lượng truyền dẫn.

4. Đẩy mạnh nghiên cứu bù trừ sai lệch tần số và Doppler: Đề xuất phát triển các thuật toán bù trừ đồng bộ tần số và Doppler hiệu quả để nâng cao độ ổn định của hệ thống OFDM trong môi trường di động tốc độ cao.

5. Hỗ trợ đào tạo và nâng cao năng lực kỹ thuật: Khuyến nghị các cơ sở đào tạo và doanh nghiệp viễn thông tổ chức các khóa đào tạo chuyên sâu về kỹ thuật OFDM và mạng 4G nhằm nâng cao năng lực nghiên cứu và triển khai thực tế.

Các giải pháp trên nên được thực hiện trong vòng 1-3 năm tới, với sự phối hợp giữa các nhà mạng, viện nghiên cứu và các trường đại học chuyên ngành viễn thông.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành viễn thông: Luận văn cung cấp kiến thức chuyên sâu về kỹ thuật OFDM và mạng 4G, hỗ trợ nghiên cứu và phát triển công nghệ mới trong lĩnh vực truyền thông không dây.

2. Kỹ sư và chuyên gia phát triển mạng di động: Tài liệu giúp hiểu rõ nguyên lý, ưu nhược điểm và ứng dụng thực tế của OFDM, từ đó tối ưu hóa thiết kế và vận hành mạng 4G.

3. Các nhà hoạch định chính sách và quản lý viễn thông: Cung cấp cơ sở khoa học để xây dựng chiến lược phát triển hạ tầng mạng 4G, đảm bảo đáp ứng nhu cầu ngày càng cao của người dùng.

4. Doanh nghiệp sản xuất thiết bị viễn thông: Hỗ trợ phát triển các sản phẩm thu phát tín hiệu, bộ điều chế và giải điều chế OFDM phù hợp với tiêu chuẩn quốc tế và yêu cầu thị trường.

Mỗi nhóm đối tượng có thể ứng dụng luận văn để nâng cao hiệu quả công việc, từ nghiên cứu, thiết kế đến triển khai và quản lý mạng 4G.

Câu hỏi thường gặp

1. Kỹ thuật OFDM là gì và tại sao nó quan trọng trong mạng 4G?
   OFDM là kỹ thuật điều chế đa sóng mang trực giao, giúp truyền dữ liệu trên nhiều sóng mang con song song, tối ưu hóa sử dụng phổ tần và giảm nhiễu đa đường. Đây là nền tảng kỹ thuật quan trọng giúp mạng 4G đạt tốc độ cao và độ tin cậy tốt.

2. Khoảng bảo vệ (Guard Interval) có vai trò gì trong OFDM?
   Khoảng bảo vệ là phần sao chép của ký tự OFDM được chèn vào để chống nhiễu liên ký tự (ISI) do đa đường. Nó giúp duy trì tính trực giao giữa các sóng mang con, nâng cao chất lượng tín hiệu thu nhận.

3. Nhược điểm lớn nhất của OFDM là gì?
   Nhược điểm chính là công suất đỉnh cao (PAPR) gây méo dạng tín hiệu và độ nhạy với sai lệch tần số, làm giảm hiệu suất truyền dẫn nếu không được xử lý đúng cách.

4. Làm thế nào để giảm thiểu ảnh hưởng của hiệu ứng Doppler trong OFDM?
   Sử dụng các thuật toán bù trừ đồng bộ tần số và điều chế thích nghi giúp giảm thiểu tác động của Doppler, duy trì hiệu suất truyền dẫn ổn định trong môi trường di động tốc độ cao.

5. Tại sao điều chế thích nghi lại quan trọng trong mạng 4G?
   Điều chế thích nghi cho phép thay đổi phương thức điều chế trên từng sóng mang con dựa trên điều kiện kênh, giúp tối ưu hóa tốc độ dữ liệu và giảm tỷ lệ lỗi, nâng cao hiệu quả sử dụng phổ và chất lượng dịch vụ.

Kết luận

• Kỹ thuật OFDM là giải pháp cốt lõi giúp mạng 4G đạt được tốc độ truyền dữ liệu cao, hiệu quả sử dụng phổ tần và khả năng chống nhiễu đa đường vượt trội.
• Việc chèn khoảng bảo vệ (Guard Interval) đóng vai trò quan trọng trong việc giảm thiểu nhiễu liên ký tự và duy trì tính trực giao của sóng mang con.
• Các thách thức như công suất đỉnh cao (PAPR) và sai lệch đồng bộ tần số cần được khắc phục bằng các kỹ thuật bù trừ và điều chế thích nghi.
• Ứng dụng OFDM kết hợp với MIMO và các kỹ thuật mã hóa hiện đại giúp nâng cao hiệu suất mạng 4G, đáp ứng nhu cầu truyền thông đa phương tiện ngày càng cao.
• Các bước tiếp theo bao gồm phát triển các giải pháp giảm PAPR, tối ưu hóa GI, và nâng cao thuật toán bù trừ Doppler, đồng thời đào tạo nguồn nhân lực kỹ thuật chuyên sâu.

Luận văn kêu gọi các nhà nghiên cứu, doanh nghiệp và nhà mạng tiếp tục đầu tư nghiên cứu và ứng dụng kỹ thuật OFDM để thúc đẩy sự phát triển bền vững của mạng thông tin di động thế hệ mới.

Trích đoạn nội dung tài liệu

Chương I: Tổng quan về hệ thống di động không dây. Chương II: Kỹ thuật ghép kênh đa sóng mang trực giao và kênh vô tuyến trong mạng thông tin di động 4G. Chương III: Đánh giá hiệu quả của hệ thống thông tin di động 4G. Em xin chân thành cảm ơn sự hướng dẫn tận tình của Thầy giáo PGS.TS Nguyễn Hữu Công cùng toàn thể các Thầy, Cô trong bộ môn.

Kính chúc các Thầy, Cô mạnh khoẻ và Hạnh phúc! Tác giả Nguyễn Văn Thắng 3 CHƢƠNG I - TỔNG QUAN VỀ HỆ THỐNG DI ĐỘNG KHÔNG DÂY 1.Lịch sử và phát triển của thông tin di động 1.1 Toàn cảnh hệ thống thông tin di động Thông tin di động luôn không ngừng phát triển và ngày càng đòi những công nghệ cao kỹ thuật tiên tiến. Ý nghĩa về một sự liên lạc thức thời mà không nghĩ đến khoảng cách là một trong những giấc mơ lâu nhất của nhân loại và giấc mơ đó đã và đang trở thành hiện thực.Việc sử dụng sóng vô tuyến để truyền thông tin được phát minh vào cuối thế kỷ 19. Kể từ đó đến nay nó trở thành một công nghệ được ứng dụng rộng rãi nhất và không thể thiếu trong đời sống nhu cầu hàng ngày của con người. Sau nhiều năm phát triển, thông tin di động đã trải quả nhiều giai đoạn phát triển khác nhau.

Từ thế hệ thông tin di động tương tự thế hệ thứ nhất (1G) đến hệ thống di động thông tin số thế hệ thứ hai (2G) , hệ thống thông tin di động băng rộng thế hệ thứ ba (3G) đang được triển khai trên phạm vi toàn cầu và hệ thống di động siêu băng rộng thế hệ thứ tư (4G) đã và đang được triển khai tại một số nước trên thế giới. Thông tin mà hệ thống thông tin di động thứ nhất, thứ hai truyền đi chủ yếu là thoại, còn thông tin được truyền đi trong hệ thống thông tin di động thứ ba, thứ tư là ngoài các dịch vụ của thế hệ thứ nhất và hai truyền thêm dữ liệu dịch vụ và đa phương tiện. Các hệ thống thông tin di động tế bào số hiện nay đang ở giai đoạn thế hệ thứ hai cộng (2,5G & 2,75G), thế hệ thứ ba và thế hệ thứ ba cộng (3,5G), tiếp đến là thế hệ thứ tư (4G – LTE). Để đáp ứng nhu cầu ngày càng tăng của các dịch vụ và tiện ích của thông tin di động mang lại ngay từ đầu những năm 90 của thế kỷ 20 người ta đã tiến hành nghiên cứu hệ thống thông tin di động thế hệ thứ ba.

Liên hiệp Viễn thông Quốc tế bộ phận Vô tuyến (ITU-R) đã thực hiện tiêu chuẩn hóa cho hệ thống thông tin di động toàn cầu IMT-2000. Ở Châu Âu, Viện tiêu chuẩn Viễn thông Châu Âu (ETSI) đã thực hiện tiêu chuẩn hóa phiên bản của hệ thống này với tên gọi tắt là UMTS (Universal Mobile Telecommunication System: Hệ thống viễn thông di động toàn cầu). Hệ thống di động này mới làm việc ở dải tần 2GHz và cung cấp nhiều loại 4 dịch vụ bao gồm các dịch vụ thoại, truyền số liệu tốc độ thấp. Tốc độ cực đại của người sử dụng có thể lên tới 2Mbps.

Tốc độ cực đại này chỉ có ở các ô pico trong nhà, còn các dịch vụ tốc độ 14,4Kbps sẽ đảm bảo cho thông tin di động thông thường ở các ô macro. Người ta cũng đang và đã nghiên cứu và phát triển hệ thống thông tin di động thứ tư có tốc độc cho người dùng khoảng 2Gbps. Ở hệ thống di động băng rộng (MBS) thì các sóng mang được sử dụng ở các bước sóng mm, độ rộng băng tần là 64MHz và tốc độ truyền dẫn của người sử dụng khoảng 100Mbps. Hiện nay, tại hầu hết các quốc gia trên thế giới đã triển khai hệ thống thông tin di động 3G.

Tuy nhiên, theo số liệu thống kê của Hiệp hội GSA, tính đến 21/7/2015, LTE đã được 638 nhà mạng cam kết triển khai tại 176 quốc gia. Ngoài ra còn có 39 nhà mạng đang triển khai các công việc tiền cam kết, thử nghiệm tại 5 quốc gia khác.Tính tổng lại thì LTE đã được 677 nhà mạng quan tâm, đầu tư tại 181 quốc gia. Về số mạng thương mại, từ chỉ có 2 mạng thương mại tại Thụy Điển và Na Uy vào năm 2009 đến nay LTE đã có 422 mạng thương mại tại 143 quốc gia. Con số này được dự báo sẽ tăng lên thành ít nhất là 460 mạng vào cuối năm nay và 600 mạng vào năm 2019.

Bắc Mỹ (Mỹ và Canada) tiếp tục dẫn đầu thế giới về ứng dụng LTE với 68 mạng thương mại và 198 triệu thuê bao, chiếm 47,5% thuê bao di động của khu vực này và chiếm 26% trong tổng số 755 triệu thuê bao LTE toàn cầu. Trong khi đó, với lợi thế về dân số đông, khu vực Đông Á, Đông Nam Á và châu Đại Dương chiếm tới 51% thuê bao LTE toàn cầu với 385 triệu. Phần lớn thuê bao đến từ các thị trường di động phát triển như Hàn Quốc, Nhật Bản và cả thị trường đang phát triển. Tại Việt Nam với sự phát triển mạnh mẽ của thông tin liên lạc nói chung và những năm gần đây thông tin di động ra đời và phát triển như một xu thế tất yếu khách quan nhằm đáp ứng nhu cầu trao đổi thông tin ngày càng cao trong thời kỳ đổi mới của đất nước.

Vào thời kỳ ban đầu, xuất hiện một số nhà mạng như mạng nhắn tin ABC, mạng nhắn tin toàn quốc … chỉ mang tính chất thử nghiệm cho công nghệ thông tin di động ở Việt Nam. Sau đó, tại thời điểm tháng 03/1993 mạng điện thoại di động MobileFone sử dụng kỹ thuật số GMS đã được triển khai và chính thức đưa vào hoạt động ở Việt Nam với thiết bị của hãng ALCATEL.Tháng 06/1996, mang Vinaphone ra đời và cùng tồn tại song song với VMS.Năm 2003, mạng S-Phone sử 5 dụng công nghệ CDMA của Saigon Postel đưa vào khai thác.Đến năm 2004, mạng GMS của Viettel cũng chính thức đưa vào hoạt động.Và đến năm 2007 EVN Telecom, Hà Nội Telecom cũng đưa vào khai thác mạng di động thế hệ thứ ba.Dự kiến đến quý IV/2015 các nhà mạng Viettel, Vinaphone và Mobilephone cũng đồng loạt triển khai mạng di động thế hệ thứ 4 trên các thành phố lớn của cả nước.2 Lộ trình phát triển của thông tin di động Thời kỳ đầu, khi mới triển khai hệ thống thông tin di động thứ nhất mới chỉ cung cấp cho người dùng sử dụng dịch vụ thoại nhưng do nhu cầu về truyền số liệu tăng lên đòi hỏi các nhà khai thác mạng phải nâng cấp rất nhiều tính năng mới cho mạng và cung cấp các dịch vụ giá trị gia tăng trên cơ sở khai thác hạ tầng mạng viễn thông hiện có. Từ đó các nhà khai thác, cung cấp dịch vụ đã nghiên cứu và triển khai các hệ thống di động thứ hai, hai cộng (2G, 2,75G) để cung cấp dịch vụ truyền số liệu cao hơn. Cùng với internet đang trở thành một trong những hoạt động kinh doanh ngày càng quan trọng, một trong những hoạt động này là xây dựng các công sở vô tuyến để kết nối người dùng với cơ quan hay gia đình của họ.Ngoài ra, tiềm năng to lớn đối với công nghệ mới là cung cấp trực tiếp các thông tin khác cho các thiết bị vô tuyến sẽ tạo ra các nguồn lợi mới cho các nhà khai thác viễn thông.

Do đó, để đáp ứng được các dịch vụ truyền thống và các dịch vụ mới như hình ảnh, video, truyền thông máy tính đồng thời đảm bảo tính kinh tế hiệu quả thì hệ thống thông tin di động thứ hai (GSM, PDC, IS-136, và CDMAONE) đã chuyển sang hệ thống thông tin di động thứ ba. Khi mà nhu cầu về truyền số liệu đa phương tiện tăng cao nhanh chóng, mà tốc độ hiện tại của hệ thống di động thứ ba không đáp ứng được thì các tổ chức viễn thông trên thế giới đã nghiên cứu, phát triển và chuẩn hóa hệ thống thông tin di động thứ tư. Lộ trình phát triển của thông tin di động từ thế hệ thứ nhất đến thế hệ thứ tư được thể hiện qua hình 1.1: Lộ trình phát triển của hệ thống thông tin di động Trong đó: - TACS (Total Access Comimunication System): Hệ thống thông tin truy nhập tổng thể. - NMT900 (Noric Mobile Phone 900): Hệ thống di động Bắc Âu băng tần 900MHz.

- AMPS (Advanced Mobile Phone Service): Dịch vụ điện thoại di động. - SMR (Specialized Mobile Radio): Vô tuyến di động chuyên dụng. - GSM(900) (Global System for Mobile): Hệ thống thông tin di động toàn cầu băng tần 900MHz. - GSM(1800): Hệ thống GSM băng tần 1800MHz.

- GSM(1900): Hệ thống GSM băng tần 1900MHz. - IS -136 (Interim Standard – 136): Tiêu chuẩn di động TDMA cải tiến do AT&T sản xuất. - GPRS (Genneral Paket Radio System): Hệ thống vô tuyến gói chung. 7 - EDGE (Enhanced Data Rates for GSM Evolution): Những tốc độ số liệu tăng cường để phát triển GSM.

- Cdma2000 1x: Hệ thống cdma2000 giai đoạn 1. - WCDMA (Wideband CDMA): Hệ thống CDMA băng rộng. - Cdma200 Mx: Hệ thống cdma2000 giai đoạn 2. - HSPA (High Speed Packet Access): Hệ thống di động truy nhập gói tốc độ cao.

Hệ thống HSPA được chia thành 3 cộng nghệ sau: +) HSDPA (High Speed Dowlink Packet Access): Hệ thống truy nhập gói đường xuống tốc độ cao. +) HSUPA (High Speed Uplink Packet Access): Hệ thống truy nhập gói đường lên tốc độ cao. +) HSODPA (High Speed OFDM Packet Access): Hệ thống truy nhập gói OFDM tốc độ cao. - Pre – 4G: Các hệ thống tiền 4G, gồm có Wimax và Wibro (Mobile Wimax).

- Wimax: Worldwide Interoperability for Microwave Access. - Wibromax (Wireless Broadband System): Hệ thống băng rộng không dây.3 Tổng kết các hệ thống thông tin di động Bảng 1.1 Trình bày một số nét chính của các công nghệ thông tin di động từ 1G đến 4G.1 Tổng kết các hệ thống thông tin di động Thế hệ thông tin di Hệ thống Dịch vụ chung Chú thích động AMPS, TACS, Thế hệ thứ nhất 1G Thoại FDMA, tương tự NMT Chủ yếu thoại kết TDMA, CDMA công Thế hệ thứ hai 2G GSM, IS-136, IS-95 hợp với dịch vụ bản nghệ, số băng hẹp (8-13 tin ngắn Kbps) TDMA (kết hợp nhiều Chủ yếu vẫn là khe thời gian hoặc tần Thế hệ thứ 2 + GPRS, EDGE, thoại, dịch vụ số số) hoặc CDMA, sử (2,5G; 2,75G) cdma2000 1x liệu gói tốc độ thấp dụng phổ chồng lên phổ và trung bình tần của hệ thống 2G, 8 tăng cường truyền số liệu gói. Tốc độ tối đa đạt 144Kbps. CDMA, CDMA/TDMA, băng rộng, riêng cdma2000 cdma2000 1x EV Truyền dẫn thoại và x1 EV sử dụng phổ Thế hệ 3 (3G) DO/DV, cdma2000, dịch vụ số liệu đa chồng lên phổ của hệ WCDMA phương tiện thống 2G.

Tốc độ tối đa đường xuống là 2Mbps đường lên là 384Kbps.
