Bối cảnh và vấn đề nghiên cứu

Sự gia tăng nhanh chóng của phương tiện giao thông cá nhân tại Việt Nam, đặc biệt là các dòng ô tô con và du lịch, đặt ra yêu cầu ngày càng cao đối với công tác bảo dưỡng kỹ thuật và an toàn vận hành. Cùng với lộ trình cắt giảm thuế nhập khẩu ô tô về 0%, lưu lượng phương tiện cơ giới lưu thông tiếp tục tăng nhanh, kéo theo nhu cầu lớn về sửa chữa, phục hồi phẩm cấp kỹ thuật sau thời gian sử dụng. Tuy nhiên, hệ thống cơ sở dịch vụ kỹ thuật và gara ô tô tại các địa phương còn hạn chế về mặt bằng, trang thiết bị chuyên dụng và phụ thuộc nhiều vào tay nghề thợ chưa qua đào tạo chuẩn hóa.

Trong tổng thể kết cấu ô tô, hệ thống phanh là cụm chức năng an toàn chủ động quan trọng nhất, trực tiếp quyết định khả năng giảm tốc độ, dừng đỗ và ổn định hướng chuyển động. Các hư hỏng phát sinh trên hệ thống phanh (như phanh không ăn, ăn lệch, kẹt bánh xe) là nguyên nhân trực tiếp dẫn tới các sự cố tai nạn giao thông nghiêm trọng. Từ thực tiễn đó, khóa luận tốt nghiệp ngành Công nghệ Kỹ thuật Ô tô tại Trường Đại học Lâm nghiệp đã lựa chọn đề tài nghiên cứu chuyên sâu về hệ thống phanh trên dòng xe Honda Civic.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài được xác định cụ thể:

  1. Nghiên cứu tổng quan về dòng xe Honda Civic và các yêu cầu kỹ thuật đối với hệ thống phanh ô tô.
  2. Phân tích chi tiết đặc điểm kết cấu, nguyên lý hoạt động của các cụm chi tiết trong hệ thống phanh, cơ cấu trợ lực chân không và các hệ thống điều khiển điện tử tích hợp gồm hệ thống chống bó cứng bánh xe (ABS) và hệ thống phân phối lực phanh điện tử (EBD) trên xe Honda Civic.
  3. Xây dựng quy trình kiểm tra, chẩn đoán hư hỏng và quy trình công nghệ bảo dưỡng, sửa chữa hệ thống phanh theo tiêu chuẩn kỹ thuật nhằm đảm bảo các chỉ tiêu an toàn khi kiểm định và lưu hành.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Hệ thống phanh trên mẫu xe du lịch Honda Civic (thế hệ thứ 8, phiên bản động cơ 2.0L ra mắt năm 2010).
  • Phạm vi nghiên cứu: Cấu tạo cơ khí, mạng thủy lực phanh hai dòng chéo, cụm trợ lực chân không, hệ thống điều khiển chống bó cứng bánh xe ABS, hệ thống phân phối lực phanh EBD và quy trình bảo dưỡng định kỳ, chẩn đoán mã lỗi kỹ thuật.

Cơ sở lý thuyết và phương pháp

Khóa luận xây dựng trên nền tảng lý thuyết động lực học phanh ô tô và các tiêu chuẩn an toàn kỹ thuật phương tiện cơ giới đường bộ. Tác giả vận dụng các khái niệm về an toàn chủ động, hệ số trượt tối ưu của bánh xe (xác định trong dải 10% – 30%), quan hệ thủy lực dòng kép và nguyên lý điều khiển trợ lực áp suất chân không dựa trên sự chênh lệch áp suất khí quyển và đường ống nạp động cơ (độ chân không thiết kế 0,5 KG/cm²). Khóa luận cũng liên hệ tới tiêu chuẩn đánh giá an toàn phương tiện mới Euro-NCAP (mẫu xe đạt chuẩn 5 sao) và giao thức chẩn đoán điện tử thông qua giắc cắm chuẩn DLC3 (Data Link Connector 3).

Phương pháp nghiên cứu được triển khai kết hợp giữa:

  • Phương pháp nghiên cứu lý thuyết: Thu thập, phân tích tài liệu kỹ thuật chuyên ngành ô tô, cấu trúc kết cấu xe Honda Civic và sơ đồ nguyên lý mạch thủy lực - điện tử.
  • Phương pháp tham vấn chuyên gia: Trao đổi kỹ thuật với giảng viên hướng dẫn và các kỹ thuật viên xưởng thực hành cơ khí, gara ô tô nhằm chuẩn hóa quy trình tháo lắp, đo kiểm và bảo dưỡng các cấp.

Nguồn dữ liệu phục vụ nghiên cứu bao gồm tài liệu thông số kỹ thuật tiêu chuẩn của nhà sản xuất Honda đối với mẫu Civic 2010, bảng danh mục mã lỗi chẩn đoán OBD/ABS, sổ tay hướng dẫn bảo dưỡng định kỳ cấp 10.000 km và 20.000 km.

Nội dung chính theo từng chương

Chương 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU

Chương 1 hệ thống hóa lịch sử phát triển của dòng xe Honda Civic qua hơn 40 năm kể từ lần đầu ra mắt năm 1972, đạt doanh số trên 23 triệu xe tại 170 quốc gia (tính đến tháng 11/2016). Tại Việt Nam, Civic là mẫu sedan hạng trung đầu tiên của Honda được lắp ráp nội địa, trang bị động cơ i-VTEC, thân xe tương thích va chạm và hệ thống an toàn thụ động kết hợp an toàn chủ động.

Tác giả tổng hợp bảng thông số kỹ thuật chi tiết của phiên bản Honda Civic 2.0 (năm 2010):

Nhóm thông số Hạng mục kỹ thuật Đơn vị Giá trị
Kích thước Công thức bánh xe - 4x2
Chiều dài toàn bộ mm 4540
Chiều rộng toàn bộ mm 1750
Chiều cao toàn bộ mm 1450
Chiều dài cơ sở mm 2650
Khoảng sáng gầm xe mm 165
Trọng lượng Trọng lượng bản thân kg 1320
Phân bố trục trước / trục sau kg 730 / 590
Số người cho phép (cả lái xe) Người 5
Trọng lượng toàn bộ kg 1695
Động cơ Loại động cơ - 4 kỳ, 4 xi lanh thẳng hàng
Dung tích công tác cm³ 1998
Công suất cực đại / Tốc độ quay kW / rpm 114 / 6000
Mô men xoắn cực đại / Tốc độ quay N.m / rpm 188 / 4500
Tốc độ không tải nhỏ nhất rpm 800
Hệ thống truyền lực & treo Hộp số tự động Cấp số 6 cấp (Tỷ số truyền: 1: 2,652; 2: 1,517; 3: 1,082; 4: 0,773; 5: 0,566; Lùi: 2,000)
Hệ thống treo trước - MacPherson với thanh cân bằng, lò xo
Hệ thống treo sau - Tay đòn kéo, lò xo
Hệ thống phanh Phanh trước / Phanh sau - Đĩa tản nhiệt / Phanh đĩa
Hệ thống lái Cơ cấu lái / Vô lăng - Thanh răng - bánh răng trợ lực điện / Đường kính 267 mm

Chương này cũng phân loại hệ thống phanh ô tô theo công dụng (phanh chính, phanh dừng), vị trí đặt, kết cấu cơ cấu phanh (guốc, đai, đĩa) và phương thức dẫn động (cơ khí, thủy lực, khí nén, chân không). Tác giả tổng hợp 10 yêu cầu kỹ thuật nghiêm ngặt đối với hệ thống phanh: hiệu quả cao ở mọi bánh xe, hoạt động êm dịu, lực bàn đạp nhẹ, độ nhạy cao, phân bố lực phanh theo trọng lượng bám, không tự xiết, thoát nhiệt tốt, hệ số ma sát ổn định, độ bền tin cậy và thuận tiện cho bảo dưỡng.

Chương 2: PHÂN TÍCH ĐẶC ĐIỂM KẾT CẤU CỦA HỆ THỐNG PHANH TRÊN XE HONDA CIVIC

Chương 2 tập trung phân tích kết cấu và cơ chế làm việc của từng cụm chi tiết phanh trên xe:

  1. Mạch thủy lực và bố trí tổng thể: Mạch thủy lực thuộc dạng hai dòng chéo độc lập dẫn từ xi lanh chính kép tới các bánh xe (bánh trước phải - sau trái và trước trái - sau phải), đảm bảo khi một dòng rò rỉ thì dòng còn lại vẫn duy trì hiệu quả phanh tối thiểu.
  2. Cơ cấu phanh bánh xe: Bánh trước sử dụng phanh đĩa thông gió (đĩa tản nhiệt) tăng khả năng làm mát. Cơ cấu phanh sử dụng kiểu calíp di động kết hợp chốt trượt. Phanh sau là dạng kết hợp đĩa cho phanh công tác và tang trống tích hợp bên trong đĩa phanh để phục vụ phanh đỗ xe.
  3. Xi lanh phanh chính kép: Hoạt động với hai piston nối tiếp. Tác giả phân tích cụ thể 5 trạng thái làm việc: không đạp phanh (cửa nạp và cửa bù mở), đạp phanh bình thường (piston 1 và 2 nén dầu đồng thời), nhả phanh (tạo độ chân không ngắn hạn trước khi dầu hồi vị), sự cố rò rỉ dòng sau (piston 1 tì trực tiếp nén cơ khí piston 2) và sự cố rò rỉ dòng trước (piston 2 trượt chạm đáy, piston 1 nén áp suất dòng sau).
  4. Bầu trợ lực chân không: Sử dụng bầu trợ lực màng chân không buồng kép. Độ chênh áp giữa buồng áp suất không đổi (nối ống nạp động cơ đạt 0,5 KG/cm²) và buồng áp suất thay đổi (thông khí trời 1 KG/cm² khi đạp phanh) tạo ra lực đẩy phụ trợ tác động lên cần đẩy xi lanh chính. Khóa luận phân tích 5 chế độ: không phanh, phanh thường, phanh cực đại, nhả phanh và phanh khi mất nguồn chân không động cơ (người lái vẫn phanh được bằng lực cơ học thuần túy nhưng bàn đạp nặng).
  5. Hệ thống điều khiển ABS và EBD:
    • Cụm điều khiển ABS gồm cảm biến tốc độ bánh xe (loại điện từ/rô-to răng), ECU điều khiển trượt và bộ chấp hành thủy lực (gồm van điện từ giữ áp, van giảm áp, bơm dầu hồi và bình tích năng).
    • Chu trình điều khiển ABS diễn ra theo 3 giai đoạn luân phiên: Giai đoạn giảm áp (ECU kích hoạt mở van giảm áp xả dầu về bình tích, ngắt đường cấp), Giai đoạn giữ áp (ECU cấp điện 5V đóng van giữ áp, van giảm áp đóng kín), Giai đoạn tăng áp (ECU ngắt điện về 0V, mở van giữ áp, mô tơ bơm kích hoạt đẩy dầu áp suất cao bổ sung từ bình tích).
    • Hệ thống EBD phân bổ tỷ lệ lực phanh cầu trước/cầu sau tự động dựa trên tải trọng xe và gia tốc chậm dần, đồng thời điều chỉnh lực phanh giữa hai bánh xe bên trong/bên ngoài khi xe quay vòng để chống mất ổn định thân xe.
  6. Hệ thống phanh dừng: Dẫn động cơ khí thông qua tay phanh, cáp kéo, cần cân bằng và cơ cấu guốc phanh đặt trong tang trống tích hợp ở cụm bánh sau.

Chương 3: QUY TRÌNH KIỂM TRA, CHẨN ĐOÁN VÀ SỬA CHỮA HỆ THỐNG PHANH TRÊN XE HONDA CIVIC

Chương 3 xây dựng cẩm nang kỹ thuật thực hành và tiêu chuẩn quy trình dịch vụ gồm các nội dung trọng tâm:

  1. Lưu ý an toàn và nhận biết dấu hiệu vận hành: Lưu ý chu kỳ kiểm tra định kỳ tối thiểu 1 năm/lần; giải thích hiện tượng rung giật phản hồi tại bàn đạp phanh và tiếng ồn cơ khí phát ra từ cụm bơm HCU khi ABS kích hoạt là bình thường; đèn chỉ báo ABS trên bảng táp-lô sáng 3 giây khi bật khóa điện để tự chẩn đoán rồi tắt hẳn.
  2. Quy trình chuẩn hóa bảo dưỡng định kỳ 2 kỹ thuật viên (KTV):
    • Bảo dưỡng cấp 10.000 km (Cấp 10): Trình bày chi tiết phân công 5 bước tương ứng các vị trí nâng cầu:
      • Bước 1 (Xe ở vị trí sàn/thấp): KTV 1 kiểm tra hệ thống đèn tín hiệu bên ngoài, áp suất lốp; KTV 2 đánh xe vào khoang, kiểm tra táp-lô, độ rơ vô lăng, hành trình bàn đạp phanh/côn, phanh tay, các công tắc điện thân xe.
      • Bước 2 (Xe ở vị trí nâng làm việc): KTV 1 kiểm tra lốp, xả dầu động cơ, kiểm tra rò rỉ và quan sát độ dày má phanh/đĩa phanh bên phải; KTV 2 thay lọc dầu, kiểm tra rô-tuyn lái, moay-ơ và độ dày má phanh/đĩa phanh bên trái.
      • Bước 3 (Xe hạ mức thấp): Kiểm tra ắc quy, mức dầu phanh, dầu trợ lực, vệ sinh lọc gió và siết lực đai ốc 4 bánh xe theo thứ tự quy định (trước phải $\rightarrow$ sau phải $\rightarrow$ sau trái $\rightarrow$ trước trái).
      • Bước 4 & 5: Nâng kiểm tra rò rỉ gầm lần cuối, hạ kích, nổ máy kiểm tra điều hòa và nghiệm thu phiếu kiểm tra (Check Sheet).
    • Bảo dưỡng cấp 20.000 km (Cấp 20): Tăng cường các hạng mục tháo rời bánh xe, tháo calíp để vệ sinh má phanh, tra mỡ chốt trượt, kiểm tra hiện tượng rò rỉ piston calíp và kiểm tra mòn đĩa phanh ở cả 4 bánh.
  3. Chẩn đoán điện tử và mã lỗi ABS: Quy trình kết nối thiết bị chẩn đoán chuyên dụng Honda qua cổng DLC3 để đọc và xóa mã lỗi lưu trong bộ nhớ ECU.
  4. Quy trình công nghệ tháo lắp, kiểm tra và xả khí:
    • Kỹ thuật kiểm tra mức dầu phanh, đo chiều dày đệm ma sát của má phanh (đối chiếu giới hạn mòn cho phép) và kiểm tra độ dày loại bỏ ghi trên đĩa phanh.
    • Thao tác ép piston bằng vam chữ C khi thay má mới, sử dụng khí nén đẩy piston ra khỏi lòng xilanh calíp khi đại tu cúp ben.
    • Quy trình xả khí (xả e) tuần tự theo 3 công đoạn: Xả khí xilanh phanh chính $\rightarrow$ Xả khí cụm van điều khiển thủy lực ABS $\rightarrow$ Xả khí xilanh tại các bánh xe.

Kết quả và đóng góp

Khóa luận đã tổng hợp và xây dựng được hệ thống tư liệu kỹ thuật mang tính thực tiễn cao:

  • Kết quả kỹ thuật: Phân tích chi tiết toàn bộ chuỗi thông số hình học, tỷ số truyền hộp số (6 cấp tự động), khối lượng và kết cấu phanh đĩa tản nhiệt trước / phanh đĩa sau của xe Honda Civic 2010.
  • Quy trình chuẩn hóa: Xây dựng bảng quy trình bảo dưỡng định kỳ chi tiết phân nhiệm cho hai kỹ thuật viên độc lập tại các cấp bảo dưỡng 10.000 km và 20.000 km, tối ưu hóa thời gian dừng xe tại xưởng.
  • Hệ thống hóa chẩn đoán: Trình bày rõ nguyên lý hoạt động 3 pha của bộ chấp hành thủy lực ABS kết hợp EBD và lập bảng hướng dẫn xả khí đúng kỹ thuật cho hệ thống phanh có trang bị bộ chấp hành ABS.

Đóng góp của khóa luận nằm ở việc liên kết giữa lý thuyết kết cấu cơ điện tử ô tô với quy trình thực hành dịch vụ sửa chữa thực tế, cung cấp tài liệu tham khảo có cấu trúc rõ ràng về phương pháp tháo lắp, chẩn đoán qua cổng DLC3 và sửa chữa cơ cấu phanh trên dòng xe du lịch phổ biến tại Việt Nam.

Hạn chế và hướng nghiên cứu tiếp

Khóa luận còn một số hạn chế nhất định xuất phát từ phạm vi và điều kiện thực hiện:

  • Các nội dung nghiên cứu chủ yếu dựa trên tài liệu lý thuyết, hồ sơ kỹ thuật của hãng và khảo sát kết cấu tĩnh; chưa thực hiện các thử nghiệm thực nghiệm đo đạc lực phanh thực tế trên bệ thử kiểm định con lăn hoặc đánh giá quãng đường phanh động trên các loại mặt đường khác nhau.
  • Đối tượng nghiên cứu giới hạn trên hệ thống phanh thủy lực truyền thống tích hợp ABS/EBD của dòng Honda Civic thế hệ thứ 8 (2010), chưa mở rộng sang các hệ thống an toàn thế hệ mới như hệ thống cân bằng điện tử (VSA), hỗ trợ phanh khẩn cấp (BA) hay phanh tay điện tử (EPB) trên các dòng Civic đời mới.

Hướng phát triển tiếp theo của đề tài:

  • Mở rộng nghiên cứu quy trình kiểm tra, hiệu chuẩn hệ thống phanh tích hợp cân bằng điện tử và phanh đỗ điện tử.
  • Ứng dụng các thiết bị đo lường chuyên dụng để thực nghiệm đánh giá hiệu quả phanh, gia tốc chậm dần và độ mòn nhiệt của má phanh trong điều kiện giao thông tại Việt Nam.

Giá trị tham khảo

Tài liệu khóa luận có giá trị tham khảo hữu ích cho:

  • Sinh viên chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực dùng làm tài liệu học tập, tham khảo khi làm đồ án môn học kết cấu ô tô, đồ án bảo dưỡng sửa chữa và khóa luận tốt nghiệp.
  • Giảng viên thực hành và kỹ thuật viên xưởng ô tô sử dụng các bảng phân bước quy trình bảo dưỡng 2 kỹ thuật viên (Cấp 10, Cấp 20) để xây dựng bài giảng thực hành hoặc chuẩn hóa thao tác dịch vụ tại gara.
  • Các nội dung đáng chú ý nhất để tham khảo bao gồm: bảng thông số kỹ thuật xe Civic 2010, phân tích nguyên lý 3 giai đoạn điều áp của cụm van điện từ ABS và quy trình xả khí bộ chấp hành thủy lực.

Câu hỏi thường gặp

1. Hệ thống phanh trên xe Honda Civic 2010 sử dụng loại cơ cấu phanh và dẫn động nào?

Xe trang bị cơ cấu phanh đĩa tản nhiệt (hút gió làm mát) ở bánh trước và phanh đĩa ở bánh sau, thuộc kiểu calíp di động. Dẫn động phanh là hệ thống thủy lực trợ lực chân không hai dòng bố trí chéo độc lập, tích hợp hệ thống chống bó cứng bánh xe ABS trên 4 bánh và hệ thống phân phối lực phanh điện tử EBD. Phanh dừng dẫn động cơ khí tác động vào cơ cấu tang trống tích hợp bên trong đĩa phanh bánh sau.

2. Sự chênh lệch áp suất trong bầu trợ lực chân không khi đạp phanh được thiết lập như thế nào?

Độ chân không thiết kế trong buồng áp suất không đổi được lấy từ đường ống nạp của động cơ đạt giá trị 0,5 KG/cm². Khi người lái đạp phanh, van điều khiển mở cho không khí từ khí quyển (áp suất 1 KG/cm²) đi qua lưới lọc vào buồng áp suất thay đổi, tạo ra độ chênh lệch áp suất 0,5 KG/cm² giữa hai buồng màng để sinh ra lực trợ lực đẩy piston xi lanh chính.

3. Trong chu trình làm việc của ABS, giai đoạn giữ áp suất dầu phanh diễn ra như thế nào?

Khi cảm biến tốc độ báo bánh xe đạt dải tốc độ mong muốn, ABS ECU cấp dòng điện 5V đến cuộn dây của van điện giữ áp để đóng van này lại, đồng thời cắt dòng điện của van giảm áp (lò xo hồi vị giữ van giảm áp đóng). Do cả hai van giữ áp và giảm áp đều đóng kín, áp suất dầu bên trong xilanh bánh xe được duy trì cố định không đổi.

4. Thứ tự siết lực bu lông bánh xe theo quy trình bảo dưỡng định kỳ trên xe Honda Civic được quy định như thế nào?

Theo quy trình chuẩn hóa của khóa luận, quá trình cân lực bu lông 4 bánh xe được tiến hành tuần tự theo vị trí: bánh trước phải $\rightarrow$ bánh sau phải $\rightarrow$ bánh sau trái $\rightarrow$ bánh trước trái.

5. Tại sao cần thực hiện quy trình xả khí theo 3 giai đoạn riêng biệt?

Hệ thống phanh xe Honda Civic có tích hợp cụm van và bơm thủy lực ABS. Để loại bỏ hoàn toàn bọt khí (tránh hiện tượng xốp chân phanh hoặc mất áp lực), quy trình bắt buộc phải xả khí tuần tự từ xi lanh phanh chính, tiếp đến xả khí cụm điều khiển thủy lực ABS, sau đó mới tiến hành xả khí tại các xi lanh công tác ở từng bánh xe.

Kết luận

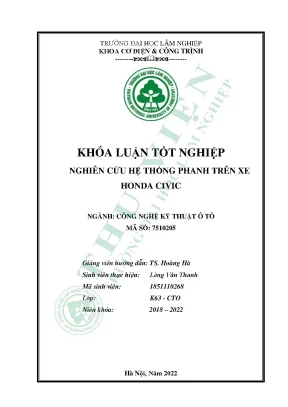

Bản khóa luận tốt nghiệp của tác giả Lèng Văn Thanh đã hoàn thành nhiệm vụ phân tích toàn diện đặc điểm kết cấu và nguyên lý làm việc của hệ thống phanh trên xe Honda Civic 2010. Công trình làm rõ cơ chế phối hợp giữa mạch thủy lực hai dòng chéo, trợ lực chân không buồng kép và cụm điều khiển điện tử ABS/EBD trong việc nâng cao an toàn chủ động. Đồng thời, khóa luận đã chuẩn hóa quy trình kiểm tra, chẩn đoán mã lỗi và các bước công nghệ bảo dưỡng định kỳ, đóng góp một tài liệu kỹ thuật có giá trị thực tiễn cho học tập và công tác dịch vụ ô tô.
