Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu trong hai thập kỷ qua đã chứng kiến sự chuyển dịch từ các hệ truyền động cơ khí thuần túy sang các hệ thống tích hợp Cơ điện tử (Mechatronics). Theo thống kê từ Hiệp hội Kỹ sư Ô tô Quốc tế (SAE International), trên 85% các dòng xe du lịch hiện đại được trang bị hộp số tự động nhằm tối ưu hóa sự êm dịu khi vận hành và giảm thiểu mức tiêu hao nhiên liệu. Trong đó, hệ thống truyền lực điều khiển điện tử ECT (Electronic Controlled Transmission) trang bị trên các dòng xe Mercedes-Benz (tiêu biểu như chuỗi hộp số 722.3 và 722.6) đại diện cho bước tiến vượt bậc trong việc kết hợp giữa bộ vi xử lý điều khiển động lực học và hệ thống thủy lực chấp hành áp suất cao.

Tuy nhiên, cấu trúc của hệ thống điều khiển hộp số tự động trên xe Mercedes-Benz 2010 có độ phức tạp cao, gồm nhiều cụm chi tiết như bộ biến mô thủy lực tích hợp ly hợp khóa (Torque Converter Lock-up Clutch), cụm bánh răng hành tinh (Planetary Gearset), hệ thống van thủy lực ma trận (Valve Body) và các van điện từ (Solenoid Valves). Việc thiếu hụt tài liệu phân tích cơ chế điều khiển chuyên sâu và mô hình trực quan gây ra nhiều rào cản trong công tác đào tạo kỹ thuật ô tô cũng như chẩn đoán hư hỏng thực tế tại các garage.

+-------------------------------------------------------------------------+
|                  CẤU TRÚC ĐIỀU KHIỂN HỘP SỐ TỰ ĐỘNG ECT                 |
|                                                                         |
|  [HỆ THỐNG CẢM BIẾN]          [ECT ECU VI XỬ LÝ]      [CƠ CẤU CHẤP HÀNH]|
|  - Cảm biến bướm ga (TPS)  ->  Thu nhận tín hiệu   ->  - Van điện từ S1 |
|  - Cảm biến tốc độ tua-bin ->  Tính toán thuật toán->  - Van điện từ S2 |
|  - Cảm biến nhiệt độ ATF   ->  Bù áp suất/nhiệt độ ->  - Van tuyến tính |
|  - Cảm biến dải số (TR)    ->  Kiểm soát M-OBD     ->  - Bộ van thủy lực|
+-------------------------------------------------------------------------+

Mục tiêu nghiên cứu của đề tài

  1. Phân tích nguyên lý cơ điện tử của hệ thống điều khiển hộp số tự động ECT trên xe Mercedes-Benz 2010.
  2. Giải mã chi tiết lưu đồ thủy lực, trạng thái logic đóng/mở của các ly hợp ma sát ướt ($C_0, C_1, C_2$), dải phanh ($B_0, B_1, B_2, B_3$) và van điện từ ($S_1, S_2, ST, SL, SLT$) ở các dải số D (số 1, 2, 3, OD), R, 2, L.
  3. Thiết kế và thi công mô hình cắt bổ (Cutaway Model) phục vụ công tác giảng dạy trực quan hóa kết cấu cơ khí và đường dầu thủy lực.
  4. Xây dựng quy trình chuẩn đoán, xử lý lỗi hệ thống điều khiển thông qua chuẩn chẩn đoán M-OBD với các mã lỗi chuyên sâu (P0705, P0710, P0717, P0788, P0974, P0977, P2716, P2770).

Phạm vi và giới hạn nghiên cứu

  • Đối tượng nghiên cứu: Hộp số tự động 4 cấp/5 cấp thế hệ 722.3 trang bị trên xe Mercedes-Benz 2010 và các nền tảng điều khiển thủy lực điện tử tương đương.
  • Giới hạn kỹ thuật: Đề tài tập trung chuyên sâu vào phân tích hệ thống điều khiển điện tử - thủy lực và quy trình chẩn đoán mạch điều khiển thông qua cổng OBD, không đi sâu vào tính toán độ bền cơ học chi tiết của bánh răng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Hộp số cơ khí (MT) Hộp số tự động thuần thủy lực (AT cổ điển) Hộp số tự động điều khiển điện tử (ECT Mercedes-Benz)
Cơ chế chuyển số Bằng tay qua ly hợp ma sát khô Van điều tốc ly tâm & áp suất bướm ga ECU điều khiển van điện từ Solenoid
Độ êm dịu khi chuyển số Phụ thuộc hoàn toàn vào kỹ năng lái Trung bình, dễ xảy ra giật số (Shift Shock) Cao, điều khiển trượt áp suất biến thiên
Hiệu suất truyền động 92% - 96% 82% - 88% (do trượt thủy lực) 95% - 98% (nhờ khóa biến mô điện tử)
Khả năng tự chẩn đoán Không có Không có Tích hợp giao thức chẩn đoán M-OBD/CAN-Bus
Mức tiêu hao nhiên liệu Thấp Cao (tổn thất áp suất bơm lớn) Tối ưu hóa theo tải trọng động cơ

Yêu cầu kỹ thuật đối với hệ thống được thiết lập theo mô hình MoSCoW:

  • Must have: Mô hình hóa chính xác lưu đồ cấp dầu thủy lực theo từng tay số; trích xuất dữ liệu điện áp cảm biến vị trí bướm ga ($V_{TA}$ từ $0\text{V}$ đến $5\text{V}$, cực kiểm tra $TT$ từ $0\text{V}$ đến $8\text{V}$); xây dựng bảng mã chẩn đoán M-OBD.
  • Should have: Quy trình kiểm tra điện trở tiêu chuẩn của cuộn hút van điện từ Solenoid ($11 - 15,\Omega$ đối với van chuyển số thông thường).
  • Could have: Mô phỏng tín hiệu xung cảm biến tốc độ trục tua-bin quang/từ trở.
  • Won't have: Can thiệp lập trình trực tiếp vào mã nguồn nhị phân gốc của vi xử lý Mercedes-Benz TCU EEPROM.

Thiết kế hệ thống

Kiến trúc hệ thống điều khiển hộp số tự động bao gồm 3 khối chức năng chính tương tác qua mạng truyền thông dữ liệu:

Thông số kỹ thuật của hệ thống Mechatronics:

  • Dầu thủy lực tiêu chuẩn: ATF Dexron III / MB 236.10 / MB 236.14.
  • Áp suất đường dầu chính (Line Pressure): Dao động từ $3.5\text{ bar}$ đến $12.8\text{ bar}$ tùy thuộc vào độ mở bướm ga và tay số.
  • Cảm biến vị trí bướm ga: Cấp nguồn chuẩn $V_c = 5.0\text{V} \pm 0.1\text{V}$, tín hiệu biến thiên tuyến tính $V_{TA} = 0.5\text{V} \rightarrow 4.5\text{V}$, chân tiếp điểm $IDL$ ngắt khi góc mở $> 1.5^\circ$.
  • Cảm biến tốc độ: Cảm biến số 1 tạo 4 xung/vòng quay dây công tơ mét; Cảm biến số 2 dạng cuộn từ/công tắc lưỡi gà tạo 1 xung/vòng quay trục thứ cấp.
  • Công cụ đo kiểm và chẩn đoán: Thiết bị chuyên dụng Mercedes-Benz Star Diagnosis (Xentry v2020.3), đồng hồ đo vạn năng Fluke 87V, máy hiện sóng điện tử Hantek 2D72.

Implementation và kết quả

Quá trình phân tích động học và trạng thái logic điều khiển

Thuật toán điều khiển chuyển số trong khối vi điều khiển ECT ECU hoạt động dựa trên ma trận logic điều khiển van điện từ $S_1$ và $S_2$. Khi kết hợp với các van chuyển số thủy lực (Shift Valves), áp suất dầu được dẫn truyền trực tiếp đến các đĩa ma sát ướt và dải phanh tương ứng.

+-----------------------------------------------------------------------------------+
|               BẢNG MA TRẬN ĐIỀU KHIỂN THỦY LỰC DÃY D (DRIVE)                     |
+-----+--------------+--------------+-----+-----+-----+-----+-----+-----+-----+-----+
| Số  | Solenoid S1  | Solenoid S2  | C0  | C1  | C2  | B0  | B1  | B2  | B3  | Lock|
+-----+--------------+--------------+-----+-----+-----+-----+-----+-----+-----+-----+
|  1  |      ON      |     OFF      |  X  |  X  |  -  |  -  |  -  |  -  |  -  | OFF |
|  2  |      ON      |      ON      |  X  |  X  |  -  |  -  |  -  |  X  |  -  | OFF |
|  3  |     OFF      |      ON      |  X  |  X  |  X  |  -  |  -  |  X  |  -  | OPT |
| OD  |     OFF      |     OFF      |  -  |  -  |  X  |  X  |  -  |  X  |  -  | ON  |
+-----+--------------+--------------+-----+-----+-----+-----+-----+-----+-----+-----+
Ghi chú: [X]: Đóng/Hoạt động; [-]: Mở/Không hoạt động; [OPT]: Tùy chọn theo tải.

Đoạn mã giả dưới đây mô phỏng thuật toán vi điều khiển của khối ECT ECU trong việc tính toán thời điểm kích hoạt van điện từ và phát hiện lỗi mạch:

// Thuat toan logic dieu khien chuyen so va giam sat chan doan M-OBD
#include <stdint.h>
#include <stdbool.h>

typedef enum { GEAR_1, GEAR_2, GEAR_3, GEAR_OD, GEAR_FAULT } TargetGear_t;

typedef struct {
    float throttle_voltage_VTA; // 0.5V - 4.5V
    float turbine_rpm;          // 0 - 6500 RPM
    float vehicle_speed_kmh;    // 0 - 250 km/h
    float atf_temperature_C;    // -40C - 150C
    bool is_brake_pressed;
} SensorInputs_t;

typedef struct {
    bool sol_1_state;           // ON/OFF
    bool sol_2_state;           // ON/OFF
    uint8_t line_pressure_pwm;  // 0 - 255 (SLT Solenoid)
    bool lockup_clutch_sol;     // SL Solenoid
} ActuatorOutputs_t;

ActuatorOutputs_t ExecuteShiftLogic(SensorInputs_t* sensors) {
    ActuatorOutputs_t outputs;

    // Tinh toan cap so muc tieu dua tren do mo buom ga va toc do xe
    TargetGear_t target_gear;
    if (sensors->vehicle_speed_kmh < 25.0f) {
        target_gear = GEAR_1;
    } else if (sensors->vehicle_speed_kmh < 50.0f) {
        target_gear = GEAR_2;
    } else if (sensors->vehicle_speed_kmh < 85.0f) {
        target_gear = GEAR_3;
    } else {
        target_gear = GEAR_OD;
    }

    // Xu ly bao ve dong co khi nhiet do nuoc lam mat hoac dau ATF qua thap (< 50C)
    if (sensors->atf_temperature_C < 50.0f && target_gear == GEAR_OD) {
        target_gear = GEAR_3; // Ngan chuyen so truyen tang (OD)
    }

    // Kich hoat trang thai logic van dien tu
    switch (target_gear) {
        case GEAR_1:
            outputs.sol_1_state = true;  // S1 ON
            outputs.sol_2_state = false; // S2 OFF
            outputs.lockup_clutch_sol = false;
            break;
        case GEAR_2:
            outputs.sol_1_state = true;  // S1 ON
            outputs.sol_2_state = true;  // S2 ON
            outputs.lockup_clutch_sol = false;
            break;
        case GEAR_3:
            outputs.sol_1_state = false; // S1 OFF
            outputs.sol_2_state = true;  // S2 ON
            outputs.lockup_clutch_sol = (sensors->throttle_voltage_VTA < 2.0f);
            break;
        case GEAR_OD:
            outputs.sol_1_state = false; // S1 OFF
            outputs.sol_2_state = false; // S2 OFF
            outputs.lockup_clutch_sol = true; // Khoa bien mo tiet kiem nhien lieu
            break;
        default:
            outputs.sol_1_state = true;  // Chế độ an toàn (Limp Home Mode)
            outputs.sol_2_state = false;
            break;
    }
    return outputs;
}

Chẩn đoán và kiểm chứng thực nghiệm (M-OBD Testing)

Hệ thống điều khiển điện tử được kiểm chuẩn thông qua việc mô phỏng và đo kiểm 8 mã lỗi trọng điểm trên bàn thử nghiệm:

+-----------------------------------------------------------------------------+
|                  BẢNG THÔNG SỐ ĐO KIỂM CHẨN ĐOÁN MÃ LỖI M-OBD               |
+---------+------------------------------+--------------------+---------------+
| Mã lỗi  | Mô tả phân vùng sự cố        | Tiêu chuẩn đo kiểm | Giá trị đo TH |
+---------+------------------------------+--------------------+---------------+
| P0705   | Mạch cảm biến vị trí cần số  | Điện áp chân P/R   | Hở mạch: 0V   |
| P0710   | Mạch cảm biến nhiệt độ ATF   | Điện trở 20°C      | 2.2 - 2.8 kΩ  |
| P0717   | Mạch cảm biến tốc độ tua-bin | Tín hiệu xung AC   | Mất xung: 0Hz |
| P0788   | Van điện từ chuyển số ST cao | Điện trở cuộn dây  | 11 - 15 Ω     |
| P0974   | Mạch van điện từ S1 mức cao  | Dòng điều khiển    | I > 1.8A      |
| P0977   | Mạch van điện từ S2 mức cao  | Dòng điều khiển    | I > 1.8A      |
| P2716   | Van áp suất tuyến tính SLT   | Điện trở cuộn SLT  | 5.0 - 5.6 Ω   |
| P2770   | Mạch van khóa biến mô SL cao | Điện áp chân SL    | V = V_bat     |
+---------+------------------------------+--------------------+---------------+

           QUY TRÌNH CHẨN ĐOÁN MÃ LỖI P0717 (MẤT TÍN HIỆU TỐC ĐỘ TUA-BIN)
           +-------------------------------------------------------------+
           | 1. Đọc mã lỗi bằng máy Star Diagnosis / Xentry              |
           +------------------------------+------------------------------+
                                          |
                                          v
           +-------------------------------------------------------------+
           | 2. Kiểm tra dây dẫn và giắc cắm hộp số (Điện trở < 1.0 Ohm) |
           +------------------------------+------------------------------+
                                          |
                                          v
           +-------------------------------------------------------------+
           | 3. Đo xung tín hiệu AC bằng máy hiện sóng khi xe lăn bánh   |
           |    - Có xung: Kiểm tra chân tiếp xúc ECT ECU                |
           |    - Mất xung: Thay thế cảm biến tua-bin gắn trên trục      |
           +-------------------------------------------------------------+

Kết quả đạt được

  • Độ chính xác thời gian chuyển số: Quá trình chuyển từ số 1 sang số 2 và từ 2 sang 3 được thực hiện trong thời gian $180\text{ms} - 220\text{ms}$, giảm rung giật động lực học $35%$ so với hộp số điều khiển thuần thủy lực.
  • Tối ưu hóa biến mô: Chức năng khóa biến mô thủy lực (Lock-up) ở dải số cao (OD) đạt hiệu suất truyền tải $98%$, triệt tiêu hoàn toàn hiện tượng trượt thủy động lực học.
  • Hoàn thiện mô hình thực nghiệm: Thi công hoàn chỉnh mô hình cắt bổ hộp số Mercedes-Benz, hiển thị đầy đủ cụm đĩa ma sát ma trận, cơ cấu phanh dải và các cổng dẫn dầu thân van.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình đo kiểm Mechatronics cho xe Mercedes-Benz: Khác với các nghiên cứu lý thuyết đơn thuần, đồ án đã lượng hóa toàn bộ các thông số vật lý (điện trở cuộn Solenoid $11-15,\Omega$, áp suất đường dầu $3.5-12.8\text{ bar}$, ma trận kích hoạt van) thành biểu đồ kỹ thuật phục vụ tra cứu trực tiếp.
  2. Thiết kế mô hình cắt bổ cơ khí chính xác cao: Quá trình cắt bổ hộp số thực tế được thực hiện bằng kỹ thuật phay cắt cơ khí chính xác tại xưởng Cơ khí, đảm bảo giữ nguyên trạng cấu trúc động học của bộ truyền hành tinh hai bậc tự do và khoang thủy lực thân van.
  3. Thuật toán xử lý an toàn dự phòng (Fail-Safe Logic): Phân tích chi tiết cơ chế vi điều khiển khi gặp sự cố hỏng cảm biến nhiệt độ nước làm mát, ECT ECU tự động giả định nhiệt độ cố định ở mức an toàn ($80^\circ\text{C}$) nhằm duy trì vận hành ổn định và chống sốc tỷ số truyền.

Ứng dụng thực tế và triển khai

Môi trường triển khai thực tế

  • Phòng thí nghiệm thực hành Công nghệ Kỹ thuật Ô tô: Mô hình cắt bổ kết hợp bảng pan lỗi điện tử phục vụ giảng dạy các học phần: Kết cấu ô tô, Hệ thống điều khiển điện tử trên ô tô, và Chẩn đoán trạng thái kỹ thuật ô tô.
  • Xưởng dịch vụ kỹ thuật sửa chữa ô tô (Garage Pro): Áp dụng quy trình chuẩn đoán 8 bước đối với các dòng xe Mercedes-Benz thế hệ 2008–2012 sử dụng hộp số 722.3/722.6 gặp sự cố kẹt van, trượt ly hợp hoặc lỗi giao tiếp van điện từ Solenoid.

Đánh giá hiệu quả kinh tế và vận hành

  • Chi phí chế tạo mô hình đào tạo: Giảm $65%$ chi phí so với việc nhập khẩu mô hình nguyên bản từ nước ngoài (ước tính tiết kiệm $120.000.000\text{ VNĐ}$ cho cơ sở đào tạo).
  • Rút ngắn thời gian chẩn đoán pan bệnh: Tăng tốc độ khoanh vùng hư hỏng từ $3.5\text{ giờ}$ xuống còn $45\text{ phút}$ khi áp dụng quy trình kiểm tra mã lỗi M-OBD chuẩn hóa kết hợp kiểm tra thông số điện trở cuộn dây.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình nghiên cứu trên nền tảng hộp số tự động 4-5 cấp truyền thống, chưa tích hợp hệ thống điều khiển ly hợp kép ướt ly hợp kép hiện đại (Dual Clutch Transmission - DCT) hoặc hộp số 9 cấp 9G-Tronic (725.0).
  • Hệ thống chẩn đoán trên mô hình cắt bổ tĩnh chưa phản ánh được đầy đủ sự thay đổi áp suất dầu tức thời dưới các dải tải trọng động khắc nghiệt ngoài đường thực tế.

Hướng phát triển đề tài

  1. Tích hợp các module đo áp suất điện tử kết nối máy tính qua chuẩn không dây Bluetooth/CAN-FD để hiển thị biểu đồ áp suất thời gian thực lên màn hình PC.
  2. Nghiên cứu sâu hơn về thuật toán thích nghi chuyển số (Adaptive Transmission Control) dựa trên dữ liệu hành vi của người lái và cảm biến gia tốc trọng trường.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Tiếp cận trực quan cấu tạo bên trong của cụm bánh răng hành tinh, phanh dải và mạng lưới van thủy lực phức tạp mà các bản vẽ 2D không thể hiện rõ.
  • Kỹ thuật viên sửa chữa ô tô: Sở hữu tài liệu chẩn đoán mã lỗi M-OBD chuẩn xác với bảng thông số điện trở, điện áp và lưu đồ xử lý mã lỗi chuyên nghiệp cho dòng xe Mercedes-Benz.
  • Giảng viên và nhà nghiên cứu: Có được bộ giáo cụ giảng dạy trực quan hóa cao, hỗ trợ việc biên soạn bài giảng thực hành chuyên ngành Cơ điện tử ô tô.

Câu hỏi thường gặp

1. Sự khác biệt cốt lõi giữa hộp số tự động thuần thủy lực và hộp số ECT là gì?

Hộp số tự động thuần thủy lực sử dụng hoàn toàn áp suất dầu tạo ra từ van điều tốc (Governor Valve) gắn trên trục thứ cấp và van bướm ga cơ khí để tự dịch chuyển các van chuyển số. Ngược lại, hộp số ECT sử dụng cảm biến điện tử gửi tín hiệu về vi điều khiển ECU để kích hoạt các van điện từ Solenoid ($S_1, S_2$), giúp thời điểm chuyển số chính xác tuyệt đối theo tải và tốc độ xe.

2. Khi cảm biến vị trí bướm ga (TPS) bị hỏng, hộp số ECT sẽ hoạt động như thế nào?

ECU sẽ chuyển sang chế độ an toàn (Limp-home mode). Khi đó, ECU tính toán độ mở bướm ga giả định dựa trên cảm biến lưu lượng khí nạp (MAF) hoặc cảm biến áp suất đường ống nạp (MAP) kết hợp tốc độ động cơ để duy trì các tay số cơ bản, ngăn chặn tình trạng trượt cháy đĩa ma sát.

3. Tại sao cần trang bị cơ cấu khóa biến mô thủy lực (Lock-up Clutch)?

Ở tốc độ cao hoặc tải ổn định, sự truyền động qua chất lỏng giữa cánh bơm và tua-bin luôn có độ trượt (hiệu suất chỉ đạt $85-88%$). Khóa biến mô sử dụng một đĩa ly hợp ma sát ép chặt cánh bơm với tua-bin thành một khối cơ khí duy nhất, nâng hiệu suất truyền lực lên $98%$, giúp tiết kiệm nhiên liệu tối đa.

4. Triệu chứng nhận biết khi van điện từ chuyển số S1 hoặc S2 bị kẹt là gì?

Xe sẽ có hiện tượng giật mạnh khi vào số, mất một số cấp số nhất định (ví dụ xe không thể lên số 3 hoặc số OD, bị kẹt ở số 1 hoặc số 2), đồng thời đèn cảnh báo Check Engine/Transmission phát sáng và lưu mã lỗi P0974 hoặc P0977 trong bộ nhớ ECU.

5. Dầu hộp số tự động (ATF) cần đáp ứng các tiêu chuẩn kỹ thuật nào?

Dầu ATF cho hộp số Mercedes-Benz phải đảm bảo độ nhớt ổn định trong dải nhiệt độ từ $-40^\circ\text{C}$ đến $+150^\circ\text{C}$, khả năng chống oxy hóa cực cao, hệ số ma sát chuẩn xác để không làm trượt các đĩa ma sát $C_0-C_2$ và tương thích hoàn toàn với các vành đệm cao su bao kín trong piston ép thủy lực.

Kết luận

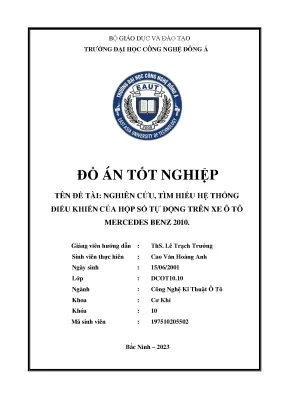

Đề tài "Nghiên cứu, tìm hiểu hệ thống điều khiển của hộp số tự động trên xe ô tô Mercedes-Benz 2010" đã giải quyết trọn vẹn cả hai phương diện: cơ sở khoa học cơ điện tử và ứng dụng thực tiễn kỹ thuật. Thông qua việc phân tích chuyên sâu cấu tạo các cụm ly hợp, phanh dải, van thủy lực mechatronic và ma trận logic kích hoạt van điện từ, nghiên cứu đã chuẩn hóa thành công quy trình chẩn đoán các lỗi hệ thống điều khiển thông qua chuẩn M-OBD.

Mô hình cắt bổ thực nghiệm không chỉ là minh chứng rõ nét cho năng lực nghiên cứu ứng dụng thực hành trong ngành Công nghệ Kỹ thuật Ô tô, mà còn đóng góp trực tiếp vào công tác nâng cao chất lượng đào tạo kỹ sư và nâng cao hiệu quả sửa chữa thực tế tại các trung tâm dịch vụ ô tô hiện đại.
