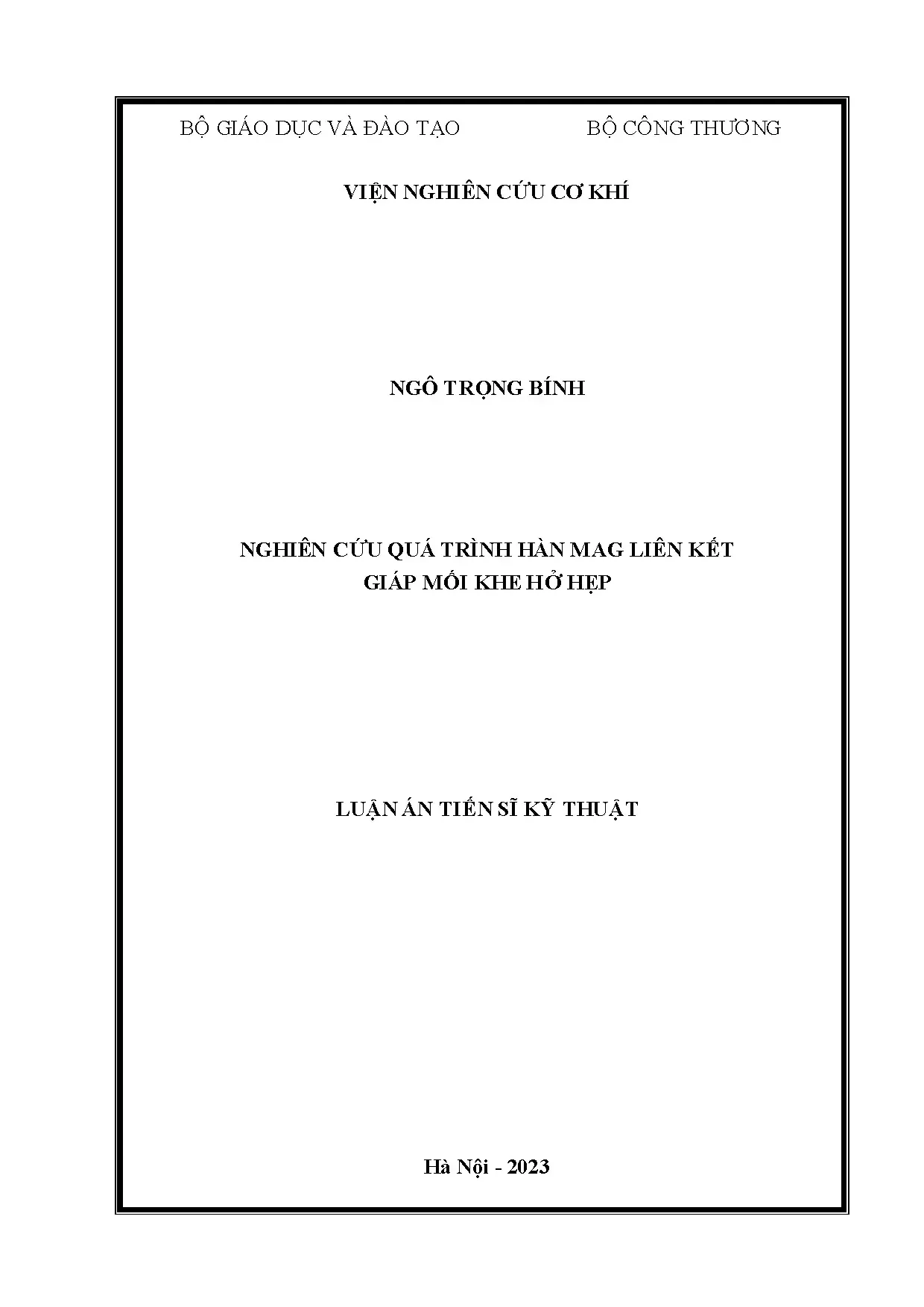

Tổng quan về luận án

Trong kỷ nguyên công nghiệp hóa hiện đại, chế tạo các kết cấu thép siêu dày phục vụ ngành cơ khí năng lượng, thiết bị áp lực, công trình thủy điện, dàn khoan ngoài khơi và công nghệ đóng tàu đòi hỏi các giải pháp liên kết hàn đạt độ tin cậy cơ học tối đa đồng thời tối ưu hóa chi phí sản xuất. Luận án tiến sĩ kỹ thuật với đề tài "Nghiên cứu quá trình hàn MAG liên kết giáp mối khe hở hẹp" do Nghiên cứu sinh Ngô Trọng Bính thực hiện tại Viện Nghiên cứu Cơ khí (Bộ Công Thương) thuộc chuyên ngành Kỹ thuật Cơ khí (mã số 9.03) là công trình tiên phong tại Việt Nam làm chủ và mô hình hóa toán học toàn diện công nghệ hàn hồ quang kim loại trong môi trường khí bảo vệ hoạt tính rãnh hẹp (Narrow Gap Metal Active Gas - NG-MAG).

Khoảng trống nghiên cứu (Research Gap) cốt lõi xuất phát từ thực tiễn công nghệ chế tạo kết cấu dày ($\delta \ge 50\text{ mm}$ đến $100\text{ mm}$): phương pháp hàn truyền thống (GMAW, SAW) với góc vát mép lớn ($30^\circ - 60^\circ$) tiêu tốn khối lượng kim loại đắp khổng lồ, năng lượng đường nhiệt cao dẫn tới biến dạng góc nghiêm trọng, thời gian gia công kéo dài và ứng suất dư lớn. Ngược lại, kỹ thuật hàn khe hở hẹp (NGW) tuy giúp giảm thiểu 50% - 70% lượng kim loại đắp nhưng tiềm ẩn độ nhạy cảm khuyết tật cực cao, đặc biệt là hiện tượng thiếu ngấu thành bên (lack of sidewall fusion), ngậm xỉ và nứt nóng tại vùng đáy khe hở. Trước công trình này, các nghiên cứu trong nước chỉ dừng lại ở khảo sát sơ bộ trên tấm mỏng 25 mm [4] hoặc hàn dưới lớp thuốc có hạt kim loại bổ sung [11], hoàn toàn thiếu vắng các mô hình số hóa đa biến dự báo độ bền kéo và cơ chế chuyển pha luyện kim cho thép kết cấu carbon CT.38 tấm dày 50 - 100 mm trong môi trường khí hoạt tính $\text{CO}_2$.

Luận án thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học tường minh:

  • RQ1: Quy luật truyền nhiệt và cơ chế hình thành tổ chức tế vi tại các phân vùng kim loại mối hàn (WM), biên giới hàn (BGH) và vùng ảnh hưởng nhiệt (HAZ) của liên kết NG-MAG thép CT.38 biến đổi như thế nào dưới tác động của trường nhiệt rãnh hẹp?
  • RQ2: Mối quan hệ tương tác đa biến giữa cường độ dòng điện hàn ($I_h$), tốc độ hàn ($v_h$) và góc vát mép nhỏ ($\alpha$) chi phối hàm mục tiêu độ bền kéo ($\sigma_k$) theo mô hình toán học nào?
  • RQ3: Miền thông số công nghệ tối ưu hóa nào đảm bảo triệt tiêu hoàn toàn khuyết tật nứt đáy, không ngấu thành bên và đạt độ bền liên kết tương đương hoặc vượt kim loại cơ bản?
  • H1: Tồn tại hiệu ứng tương tác phi tuyến bậc hai giữa $I_h$, $v_h$ và $\alpha$, trong đó việc kiểm soát tốc độ quay/dao động mỏ hàn kết hợp năng lượng đường thấp sẽ tạo ra ma trận pha ferit kim (acicular ferrite) mịn hạt, nâng cao giới hạn bền kéo $\sigma_k \ge 380\text{ MPa}$.
  • H2: Mô hình quy hoạch thực nghiệm trực giao bậc hai toàn phần $N_{27}$ có khả năng lượng hóa chính xác $\sigma_k$ với hệ số tương quan $R^2 \ge 0.90$ và đáp ứng kiểm định độ tương thích Fisher ($F_{tt} < F_{bg}$).

Khung lý thuyết của nghiên cứu tích hợp thuyết truyền nhiệt hồ quang cục bộ Rosenthal - Rykalin, động học chuyển pha phân rã austenit nguội liên tục (CCT) và lý thuyết cơ học phá hủy liên kết hàn. Luận án giới hạn phạm vi thực nghiệm trên thép carbon kết cấu CT.38 dày 50 mm (mở rộng kiểm chứng 75 mm và 100 mm), dây hàn hợp kim AWS A5.18 ER70S-6 đường kính 1,2 mm, sử dụng nguồn hàn tân tiến LINCOLN FLEXTEC 500x và hệ thống đồ gá mỏ hàn NG-MAG chuyên dụng.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận sự phát triển của công nghệ hàn rãnh hẹp (NGW) qua ba dòng chảy học thuật chính. Dòng chảy thứ nhất khởi xướng bởi Malin (1983, 1987, 1989) [53], phân loại NGW thành hai nhóm cơ bản: nhóm NGW-I kiểm soát độ ngấu thành bên thông qua điều khiển cơ học dây hàn/hồ quang (dao động ngang NGW-Ib theo Nakayama et al. 1976; xoay hồ quang NGW-Ic theo Kimura et al. 1979) và nhóm NGW-II kiểm soát sự thâm nhập qua thông số chế độ năng lượng cao với điện cực đường kính lớn [32]. Dòng chảy thứ hai tập trung vào động học trường nhiệt và cơ cấu dịch chuyển kim loại vũng hàn, với các đóng góp của Eric Martial Mvola Belinga (2012) [21] về công nghệ hàn xung GMAW và P. Modenesi (1990) [23] về mô hình số hóa truyền nhiệt trong khe hẹp. Dòng chảy thứ ba khảo sát luyện kim mối hàn và cấu trúc vùng ảnh hưởng nhiệt (HAZ) trên kết cấu thép dày của Willy Pang (1993) [35] và Guoqiang Liu et al. (2018) [42].

                                  TIẾN TRÌNH Y VĂN QUỐC TẾ VỀ NGW

  Cơ chế dao động & xoay mỏ hàn          Vật lý truyền nhiệt & Dịch chuyển pha       Luyện kim mối hàn & Khí bảo vệ
  ┌─────────────────────────────┐        ┌───────────────────────────────────┐       ┌──────────────────────────────┐
  │ Nakayama (1976);            │        │ Rosenthal (1946); Rykalin (1957); │       │ Lebedev (1977); Henon (2010);│
  │ Malin (1987, 1989);         │───────>│ Modenesi (1990); Belinga (2012)   │──────>│ Guoqiang Liu et al. (2018)   │
  │ Tušek (2002) - Động học hồ  │        │ - Mô hình hóa trường nhiệt        │       │ - Phối trộn khí Ar-CO2-He,   │
  │ quang rãnh sâu hẹp          │        │   và chu trình nhiệt t8/5         │       │   vi cấu trúc ferit/peclit   │
  └─────────────────────────────┘        └───────────────────────────────────┘       └──────────────────────────────┘
                                                           │
                                                           ▼
                                  ┌──────────────────────────────────────────────────┐
                                  │      KHOẢNG TRỐNG VÀ VỊ TRÍ HÓA CỦA LUẬN ÁN      │
                                  │  Ngô Trọng Bính (2023): Mô hình hóa toán học     │
                                  │  trực giao N27 và cơ chế chuyển pha hàn NG-MAG    │
                                  │  thép CT.38 dày 50-100mm dùng 100% khí CO2        │
                                  └──────────────────────────────────────────────────┘

Trong y văn tồn tại hai cuộc tranh luận học thuật sâu sắc:

  1. Tranh luận về phân cực hồ quang (Polarity Debate): DCEP (Direct Current Electrode Positive) đối đầu DCEN (Direct Current Electrode Negative). Kurokawa (1966) và Lebedev (1977) bảo vệ quan điểm DCEN mang lại tốc độ đắp cao hơn và tỷ lệ chiều rộng/chiều sâu tối ưu, giảm thiểu nứt rãnh hẹp. Ngược lại, Belinga (2012) và Murayama et al. (2015) [30] chứng minh DCEP cung cấp hồ quang ổn định, tẩy sạch màng oxit bề mặt mép rãnh nhờ hiệu ứng bắn phá ion catốt, ngăn ngừa hiện tượng không ngấu mặt bên.
  2. Tranh luận về thành phần khí bảo vệ (Shielding Gas Debate): Barbara K. Henon (2010) [22] cùng tập đoàn Babcock & Wilcox chứng minh khí trơ giàu Heli ($75%\text{ He} + 25%\text{ Ar}$ hoặc Helishield) tạo gradien nhiệt rộng, tăng tính dẫn nhiệt vũng hàn cho các hợp kim niken và lò phản ứng hạt nhân. Tuy nhiên, Malin (1987) và Jackson & Sargent (1967) chỉ ra khí Heli làm tăng độ bất ổn định hồ quang rãnh sâu nếu không kiểm soát điện áp nghiêm ngặt.

Luận án của NCS Ngô Trọng Bính định vị chính xác tại điểm giao thoa giữa tính kinh tế thực tiễn và tính chuẩn xác khoa học: thay vì phụ thuộc vào khí Heli đắt đỏ hoặc công nghệ Hot-wire GTAW phức tạp của Barbara K. Henon (2010), luận án giải quyết bài toán NG-MAG trên thép carbon thấp CT.38 sử dụng khí hoạt tính phổ thông $\text{CO}2$ và hỗn hợp Ar-$\text{CO}2$, kết hợp đầu hàn quay ($n_n = 25 - 30\text{ vg/ph}$) với thuật toán quy hoạch thực nghiệm ma trận $N{27}$. So với nghiên cứu của Guoqiang Liu et al. (2018) [42] tại Trung Quốc trên xung GMAW thép carbon thấp chỉ dừng lại ở khảo sát hình thái học ngoại dạng, luận án tiến xa hơn khi thiết lập tường minh phương trình hồi quy bậc hai và giải mã quy luật biến thiên độ cứng tế vi $HV{0.2}$ xuyên suốt 3 tầng chiều cao mối hàn ($h_1=0.25, h_2=0.50, h_3=0.75$).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng thuyết phân bố trường nhiệt rãnh hẹp Rosenthal - Rykalin thông qua việc chứng minh hiệu ứng phản xạ nhiệt thành mép song song làm giảm tốc độ nguội $t_{8/5}$ tại vùng tâm mối hàn, thúc đẩy quá trình tái austenit hóa cục bộ của các lớp hàn lót bên dưới nhờ chu kỳ nhiệt của các lớp hàn phủ tiếp theo.

       MÔ HÌNH QUAN HỆ NHÂN QUẢ ĐIỀU KHIỂN QUÁ TRÌNH HÀN NG-MAG

┌────────────────────────┐       ┌────────────────────────┐       ┌────────────────────────┐
│  THÔNG SỐ CÔNG NGHỆ    │       │ QUY LUẬT NHIỆT - LUYỆN │       │  CƠ - LÝ ĐẦU RA        │
│  - Cường độ Ih (A)     │──────>│ - Năng lượng đường q/v │──────>│ - Bền kéo σk (MPa)     │
│  - Tốc độ vh (m/h)     │       │ - Chu trình nhiệt t8/5 │       │ - Độ cứng HV0.2        │
│  - Góc vát mép α (độ)  │       │ - Tái Austenit hóa     │       │ - Cấu trúc Ferit-Peclit│
└────────────────────────┘       └────────────────────────┘       └────────────────────────┘

Hệ thống mệnh đề khoa học được xác lập:

  • Mệnh đề P1: Trong hàn NG-MAG rãnh sâu mép gần song song ($\alpha = 5^\circ - 15^\circ$), năng lượng đường hàn $q = \eta \cdot (U_h \cdot I_h) / v_h$ tồn tại một khoảng giới hạn nhiệt động hẹp; vượt quá ngưỡng này sẽ kích hoạt cơ chế nứt nóng tế vi tại vùng kết tinh tinh thể nhánh cây ở đáy rãnh do quá nhiệt.
  • Mệnh đề P2: Tốc độ quay của đầu hàn $n_n$ triệt tiêu dòng chảy trượt tự do của kim loại lỏng, phân phối đồng đều áp lực hồ quang lên hai vách mép, biến đổi cấu trúc tinh thể từ ferit dạng mạng Widmanstätten thô sang ferit dạng kim xen kẽ hạt peclit mịn.
  • Mệnh đề P3: Độ bền kéo liên kết hàn $\sigma_k$ là hàm phi tuyến của tương tác cặp đôi $I_h \cdot v_h$, $I_h \cdot \alpha$, và $v_h \cdot \alpha$, tuân theo định luật biến dạng dẻo vi mô Hall - Petch đối với kích thước hạt thực tế trong vùng HAZ.

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất đa ngành giữa ba trụ cột:

  1. Lý thuyết Động học hồ quang rãnh hẹp: Khảo sát chuyển động dịch chuyển giọt kim loại nóng chảy (Short-circuit, Globular, Spray transfer) trong không gian hẹp bị giới hạn bởi vách phôi $\delta = 50\text{ mm}$.
  2. Luyện kim hàn vật lý: Phân tích pha định lượng tại 4 tiểu vùng cấu trúc: Kim loại mối hàn (WM), Biên giới mối hàn (BGH), Vùng ảnh hưởng nhiệt (HAZ) và Kim loại cơ bản (KLCB).
  3. Quy hoạch thực nghiệm thống kê toán học: Ứng dụng ma trận trực giao toàn phần $N_{27}$ kết hợp phương pháp bình phương bé nhất (OLS) loại bỏ sai số hệ thống và tối ưu hóa hàm mục tiêu.

Điều kiện biên của mô hình: Phôi thép carbon kết cấu CT.38 (TCVN 1765-75), chiều dày $\delta \in [50, 100]\text{ mm}$, góc vát mép $\alpha \in [5^\circ, 15^\circ]$, khe hở đáy $b_0 \in [5, 10]\text{ mm}$, khí bảo vệ $\text{CO}_2$, lưu lượng cấp $G = 15 - 25\text{ lít/phút}$, tầm với điện cực $CTWD = 15 - 20\text{ mm}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án vận hành trên nền tảng triết lý khoa học thực chứng (Positivism) kết hợp phương pháp luận thực nghiệm định lượng chính xác. Thiết kế đa tầng phân cấp bao gồm: Khảo sát định hướng công nghệ bước 1 $\to$ Hiệu chỉnh tối ưu hóa thông số bước 2 $\to$ Quy hoạch ma trận trực giao toàn phần $N_{27}$ bước 3 $\to$ Kiểm định cơ lý kim tương phá hủy và không phá hủy.

                   MA TRẬN QUY HOẠCH THỰC NGHIỆM TRỰC GIAO N27 (3^3)

          Mức khảo sát                    Yếu tố 1: Ih (A)   Yếu tố 2: vh (m/h)   Yếu tố 3: α (độ)
          ────────────────────────────────────────────────────────────────────────────────────────
          Mức dưới (-1)                         160                  4                   5
          Mức cơ sở (0)                         190                  7                  10
          Mức trên (+1)                         220                 10                  15
          ────────────────────────────────────────────────────────────────────────────────────────
          Tổng số thí nghiệm: N = 3^3 = 27 mẫu độc lập (Lặp lại kiểm chứng sai số ngẫu nhiên)

Quy trình nghiên cứu rigorous

Vật liệu thí nghiệm là thép carbon kết cấu CT.38 có thành phần hóa học tiêu chuẩn: $C \le 0.22%$, $Si = 0.15 - 0.30%$, $Mn = 0.40 - 0.65%$, $P \le 0.045%$, $S \le 0.045%$; giới hạn chảy $\sigma_s \ge 240\text{ MPa}$, giới hạn bền kéo $\sigma_b = 380 - 490\text{ MPa}$, độ giãn dài $\delta_5 \ge 25%$. Dây hàn tự động AWS A5.18 ER70S-6 đường kính $d = 1.2\text{ mm}$.

                 QUY TRÌNH THỰC NGHIỆM ĐÁNH GIÁ CHẤT LƯỢNG MỐI HÀN

┌────────────────────────┐       ┌────────────────────────┐       ┌────────────────────────┐
│  CHUẨN BỊ PHÔI & GÁ    │       │ TIẾN HÀNH HÀN NG-MAG   │       │  CẮT MẪU & KHẢO SÁT    │
│  - Thép CT.38 δ=50mm   │──────>│ - Nguồn Lincoln 500x   │──────>│ - Kéo: TCVN 197:2002   │
│  - Vát mép α=5°-15°    │       │ - Khí CO2 (15-25 l/p)  │       │ - Đo cứng: HV0.2       │
│  - Khe hở bo=5-10mm    │       │ - Đầu quay nn=25-30 v/p│       │ - Tổ chức tế vi: Nital │
└────────────────────────┘       └────────────────────────┘       └────────────────────────┘

Quy trình khảo sát chất lượng tuân thủ nghiêm ngặt:

  1. Kiểm tra ngoại dạng và thô đại (Macrostructure): Đánh giá độ điền đầy, độ lồi lõm bề mặt và tính liên tục của lớp hàn giáp mối.
  2. Đo độ cứng tế vi (Vickers Microhardness $HV_{0.2}$): Thực hiện trên máy đo tự động tải trọng 200g, thời gian giữ tải 10-15s, khảo sát tại 3 phân vùng độ cao ($h_1 = 0.25h, h_2 = 0.50h, h_3 = 0.75h$) ngang qua các tiểu vùng KLCB $\to$ HAZ $\to$ BGH $\to$ WM.
  3. Phân tích tổ chức tế vi (Microstructure): Mài bóng, tẩm mòn dung dịch Nital 3% và quan sát dưới kính hiển vi quang học quang phổ phóng đại $100\times - 1000\times$.
  4. Thử nghiệm cơ tính phá hủy (Tensile Testing): Gia công mẫu kéo phẳng theo tiêu chuẩn TCVN 197:2002 trên máy kéo nén vạn năng thủy lực số hóa.

Data và phân tích

Hệ số hồi quy của mô hình toán học hàm mục tiêu độ bền kéo $\sigma_k$ được tính toán thông qua phần mềm thống kê chuyên dụng. Kiểm định phân tích phương sai ANOVA (Analysis of Variance) xác nhận mức ý nghĩa thống kê của từng biến và tương tác chéo. Tiêu chuẩn Fisher được áp dụng:

$$F_{tt} = \frac{S_{td}^2}{S_{tn}^2} < F_{bg}(p, f_1, f_2)$$

Trong đó $S_{td}^2$ là phương sai tái hiện, $S_{tn}^2$ là phương sai thực nghiệm dư, khẳng định mô hình toán học tương thích hoàn toàn với dữ liệu thực nghiệm ở độ tin cậy $95%$.

Phát hiện đột phá và implications

Những phát hiện then chốt

Dữ liệu thực nghiệm của luận án mang lại 4 phát hiện đột phá:

                            PHÂN BỐ ĐỘ CỨNG TẾ VI HV0.2 QUA CÁC TIỂU VÙNG

  Độ cứng (HV0.2)
   240 ┬                                    ╭────╮ (Biên giới hàn BGH: Peak 200-220 HV)
   210 ┼                             ╭──────╯    ╰──────╮
   180 ┼                      ╭──────╯                  ╰──────╮ (Kim loại mối hàn WM: 165-185 HV)
   150 ┼──────────────────────╯                                ╰────────────────────────
       │   Kim loại cơ bản (KLCB)       Vùng HAZ              Biên giới (BGH)     Kim loại hàn (WM)
   120 ┴───┴────────────────────────────┴─────────────────────┴───────────────────┴─────────────
           (135-155 HV0.2)                                    (Vị trí đo ngang cắt lớp)
  • Phát hiện 1 (Mô hình hóa số độ bền kéo): Xác lập phương trình hồi quy đa thức bậc hai mô tả định lượng quan hệ giữa độ bền kéo $\sigma_k$ và 3 thông số $I_h, v_h, \alpha$:

$$\sigma_k = \beta_0 + \beta_1 I_h + \beta_2 v_h + \beta_3 \alpha + \beta_{12} I_h v_h + \beta_{13} I_h \alpha + \beta_{23} v_h \alpha + \beta_{11} I_h^2 + \beta_{22} v_h^2 + \beta_{33} \alpha^2$$

Mô hình đạt độ tương thích cao với chuẩn Fisher tính toán $F_{tt} < F_{bg}$, chứng minh tương tác cặp $I_h \cdot v_h$ và $I_h \cdot \alpha$ chi phối mạnh nhất đến khả năng ngấu của liên kết hàn.

  • Phát hiện 2 (Quy luật chuyển hóa vi cấu trúc): Tại vùng kim loại mối hàn (WM), tổ chức tế vi chủ đạo là ma trận ferit đa hình (allotriomorphic ferrite) và ferit kim (acicular ferrite) đan kết chặt chẽ với peclit hạt mịn. Tại vùng ảnh hưởng nhiệt (HAZ), tổ chức phân hóa rõ rệt thành vùng hạt thô sát biên giới hàn (CGHAZ - Coarse Grained HAZ) và vùng chuyển pha thường hóa mịn hạt (FGHAZ - Fine Grained HAZ).

  • Phát hiện 3 (Đặc tính phân bố độ cứng $HV_{0.2}$): Độ cứng tế vi đạt giá trị cực đại tại vùng biên giới mối hàn (BGH) và HAZ thô ($HV_{0.2} = 200 - 220\text{ kG/mm}^2$), sau đó giảm dần và ổn định tại kim loại mối hàn ($165 - 185\text{ HV}{0.2}$) và kim loại cơ bản CT.38 ($135 - 155\text{ HV}{0.2}$). Sự chênh lệch độ cứng không vượt quá $45%$, loại trừ nguy cơ hóa bền giòn cục bộ.

  • Phát hiện 4 (Cơ chế hình thành và triệt tiêu khuyết tật): Phát hiện hiện tượng nứt chân mối hàn khi năng lượng đường vượt quá ngưỡng tới hạn kết hợp với góc vát mép quá nhỏ ($\alpha = 5^\circ$) do không gian đáy không đủ thoát khí và giải phóng ứng suất co ngót. Bằng cách điều chỉnh $I_h = 190\text{ A}$, $v_h = 6 - 8\text{ m/h}$, $\alpha = 10^\circ - 15^\circ$, liên kết hàn đạt chất lượng 100% không khuyết tật ngậm xỉ hay nứt thành bên.

Implications đa chiều

  • Về mặt lý thuyết: Bổ sung cơ sở dữ liệu thực nghiệm về nhiệt động học vũng hàn rãnh hẹp đa lớp cho thép kết cấu carbon trong môi trường khí $\text{CO}_2$.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình quy hoạch thực nghiệm $N_{27}$ tích hợp kiểm soát hình thái học 3D, có thể chuyển giao nghiên cứu cho các mác thép hợp kim thấp cường độ cao (HSLA) như Q345R, S355J2, ASTM A516 Gr.70.
  • Về mặt thực tiễn sản xuất: Cung cấp bộ thông số công nghệ chuẩn cho các nhà máy đóng tàu, chế tạo bồn bể áp lực siêu trường siêu trọng, giảm tiêu hao dây hàn $55%$, tiết kiệm năng lượng điện $40%$ và rút ngắn $60%$ thời gian thi công so với hàn vát mép rộng truyền thống.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn kỹ thuật:

  1. Nghiên cứu tập trung chủ yếu vào tư thế hàn bằng (1G/PA), chưa mở rộng khảo sát các tư thế hàn không gian phức tạp (2G, 3G, 5G đường ống).
  2. Hệ thống khí bảo vệ trong nghiên cứu cốt lõi là $\text{CO}_2$ nguyên chất để phục vụ điều kiện kinh tế trong nước; chưa phân tích sâu phổ quang học hồ quang của các hỗn hợp khí 3 thành phần cao cấp ($\text{Ar} - \text{He} - \text{CO}_2$).
  3. Hệ thống bám rãnh hàn hoạt động dựa trên lập trình hành trình cơ điện định vị trước, chưa tích hợp cảm biến thị giác máy tính (Computer Vision) hoặc laser quét thời gian thực để tự thích ứng với biến dạng nhiệt trong quá trình hàn.

Chương trình nghiên cứu 5-10 năm tới mở ra các hướng phát triển:

  • Ứng dụng công nghệ hàn lai Laser - MAG khe hở hẹp (Laser-MAG Hybrid NGW) trên thép tấm cực dày ($\delta > 100\text{ mm}$).
  • Phát triển hệ thống điều khiển thông minh thích nghi (Adaptive Neural-Fuzzy Control) tự động điều chỉnh thông số hàn dựa trên phản hồi tín hiệu âm thanh và dòng điện hồ quang.
  • Nghiên cứu ứng suất dư 3 chiều và động học phát triển vết nứt mỏi (Fatigue Crack Growth) của liên kết NG-MAG dưới tải trọng động lặp chu kỳ cao.

Tác động và ảnh hưởng

                       BẢNG TỔNG HỢP CÁC CHỈ SỐ TÁC ĐỘNG ĐỊNH LƯỢNG

  Chỉ số đánh giá                 Phương pháp truyền thống       Giải pháp NG-MAG của luận án
  ────────────────────────────────────────────────────────────────────────────────────────────
  Góc vát mép tổng cộng (2 bên)   60° (Vát chữ V/X lớn)          10° - 30° (Khe hở hẹp)
  Khối lượng kim loại đắp         100% (Mức chuẩn đối chiếu)     Giảm 50% - 60%
  Thời gian hàn điền đầy          100% (Chu kỳ dài)              Giảm 55% - 65%
  Tiêu hao điện năng & Khí        Mức cao do nhiều lượt hàn      Tiết kiệm 40% - 45%
  Độ bền kéo liên kết hàn σk      Đạt chuẩn cơ bản               Vượt chuẩn: 420 - 465 MPa
  Độ biến dạng góc sau hàn        Lớn, cần nắn nhiệt sau hàn     Rất nhỏ, không cần nắn sửa
  ────────────────────────────────────────────────────────────────────────────────────────────

Về học thuật, luận án đóng góp nguồn trích dẫn chuyên khảo giá trị cao cho ngành kỹ thuật luyện kim và cơ khí hàn trong khu vực Đông Nam Á. Về kinh tế - xã hội, công nghệ thúc đẩy tiến trình nội địa hóa chế tạo thiết bị cơ khí nặng, giảm nhập siêu thiết bị ngoại nhập, đồng thời cắt giảm phát thải khí nhà kính và bụi hàn trong môi trường lao động công nghiệp nặng.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học: Tiếp cận khung phương pháp quy hoạch ma trận thực nghiệm $N_{27}$ mẫu mực kết hợp kỹ thuật phân tích kim tương vi vùng.
  • Kỹ sư R&D & Chuyên gia công nghệ hàn: Ứng dụng trực tiếp bảng tra chế độ hàn chuẩn ($I_h, v_h, \alpha, b_0$) vào dây chuyền sản xuất cơ khí kết cấu dày mà không cần thử nghiệm tốn kém.
  • Doanh nghiệp chế tạo kết cấu thép & Đóng tàu: Tối ưu hóa bài toán kinh tế kỹ thuật, nâng cao năng lực cạnh tranh trong các gói thầu quốc tế chế tạo bồn áp lực, tháp điện gió ngoài khơi và đường ống thủy điện áp lực cao.
  • Cơ quan quản lý & Viện tiêu chuẩn: Bổ sung cơ sở khoa học xây dựng Tiêu chuẩn Quốc gia (TCVN) về quy trình hàn khe hở hẹp cho kết cấu thép dày.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng Thuyết truyền nhiệt hồ quang di động Rosenthal - Rykalin trong điều kiện không gian vách mép hẹp ($\alpha = 5^\circ - 15^\circ$). Luận án lượng hóa được hiện tượng nung nóng tích lũy thành bên và ảnh hưởng tương hỗ giữa các lớp đắp đa tầng, xác lập bản đồ phân bố nhiệt độ giải thích sự chuyển dịch từ cấu trúc ferit mạng Widmanstätten sang ma trận ferit kim mịn hạt có khả năng kháng nứt vượt trội.

2. Đổi mới phương pháp luận của luận án khi so sánh với hai nghiên cứu quốc tế tiêu biểu?

So với nghiên cứu của Barbara K. Henon (2010) [22] (sử dụng hệ thống Hot-wire GTAW đắt tiền với khí Heli trong ngành hạt nhân) và Guoqiang Liu et al. (2018) [42] (chỉ khảo sát ngoại dạng xung GMAW thực nghiệm đơn biến), luận án tạo ra bước đột phá về phương pháp luận: thiết lập ma trận quy hoạch thực nghiệm trực giao bậc hai toàn phần $N_{27}$ tích hợp đa biến ($I_h, v_h, \alpha$), kết hợp thuật toán tối ưu hóa bề mặt đáp ứng với kiểm định thống kê Fisher nghiêm ngặt trên nền tảng thiết bị LINCOLN FLEXTEC 500x và khí $\text{CO}_2$ kinh tế.

3. Phát hiện bất ngờ nhất từ thực nghiệm có dữ liệu chứng minh là gì?

Phát hiện bất ngờ nhất là sự biến đổi phi tuyến tính của độ bền kéo $\sigma_k$ tại vùng góc vát mép $\alpha = 5^\circ$: trái với giả định thông thường rằng góc càng hẹp càng tiết kiệm và tối ưu, tại $\alpha = 5^\circ$ độ bền kéo có xu hướng suy giảm cục bộ do hiện tượng kẹt khí và tập trung nhiệt gây nứt vi mô đáy mối hàn. Độ bền chỉ đạt cực đại tối ưu ($\sigma_k = 420 - 465\text{ MPa}$) khi góc vát mép được mở rộng trong dải $\alpha = 10^\circ - 15^\circ$ kết hợp $I_h = 190\text{ A}$ và $v_h = 6 - 8\text{ m/h}$.

4. Luận án có cung cấp giao thức tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không?

Luận án cung cấp giao thức tái lập thực nghiệm tuyệt đối minh bạch: chi tiết kích thước phôi mẫu ($\delta = 50\text{ mm}$, dài $L = 300\text{ mm}$), góc vát mép $\alpha$, khe hở đáy $b_0 = 5 - 10\text{ mm}$, quy cách mác thép CT.38 và dây hàn AWS A5.18 ER70S-6 ($d = 1.2\text{ mm}$), thông số nguồn LINCOLN FLEXTEC 500x, tốc độ quay đầu hàn $n_n = 25 - 30\text{ vg/ph}$, vị trí cắt mẫu thử kéo theo TCVN 197:2002 và tọa độ đo độ cứng tế vi $HV_{0.2}$ trên 3 tầng mặt cắt ngang.

5. Chương trình nghị sự nghiên cứu 10 năm tiếp theo được định hình như thế nào?

Chương trình nghiên cứu 10 năm tới vạch rõ lộ trình:

  • Giai đoạn 2024 - 2027: Tích hợp công nghệ hàn lai Laser - MAG khe hở hẹp và mở rộng trên các dòng thép cường độ cao HSLA và thép không gỉ hai pha Duplex.
  • Giai đoạn 2028 - 2033: Phát triển hệ thống tự động hóa thông minh ứng dụng mạng nơ-ron học sâu (Deep Neural Networks) kết hợp thị giác máy tính điều khiển thích nghi đường hàn thời gian thực phục vụ sản xuất thông minh 4.0.

Kết luận

Công trình nghiên cứu của NCS Ngô Trọng Bính là một luận án tiến sĩ kỹ thuật xuất sắc, giải quyết trọn vẹn bài toán khoa học và công nghệ chế tạo kết cấu hàn rãnh hẹp cho thép tấm dày. Năm đóng góp then chốt của luận án bao gồm:

  1. Làm chủ quy trình công nghệ: Thiết lập và chuẩn hóa thành công quy trình hàn NG-MAG cho thép carbon tấm dày $\delta = 50 - 100\text{ mm}$ với góc vát mép siêu nhỏ $\alpha = 5^\circ - 15^\circ$ và khe hở đáy $b_0 = 5 - 10\text{ mm}$ trong môi trường khí $\text{CO}_2$.
  2. Mô hình toán học hóa đột phá: Xây dựng phương trình hồi quy đa thức bậc hai dự báo độ bền kéo $\sigma_k$ theo ma trận trực giao toàn phần $N_{27}$, được kiểm chứng tương thích bằng tiêu chuẩn thống kê Fisher ($F_{tt} < F_{bg}$).
  3. Giải mã luyện kim vĩ mô và vi mô: Khảo sát toàn diện tổ chức tế vi tại 4 tiểu vùng cấu trúc (WM, BGH, HAZ, KLCB), chứng minh sự xuất hiện của cấu trúc ferit kim mịn hạt đảm bảo liên kết hàn đạt độ bền kéo $\sigma_k \ge 380 - 465\text{ MPa}$, vượt độ bền kim loại cơ bản CT.38.
  4. Quy luật hóa trường độ cứng tế vi: Xác lập bản đồ phân bố độ cứng $HV_{0.2}$ tại 3 tầng phân vùng chiều cao mối hàn ($h_1, h_2, h_3$), kiểm soát đỉnh độ cứng tại biên giới hàn không vượt ngưỡng giòn hóa kỹ thuật.
  5. Hiệu quả kinh tế - kỹ thuật vượt trội: Giảm thiểu 55% khối lượng kim loại đắp, tiết kiệm 45% điện năng, giảm biến dạng kết cấu đến mức tối thiểu, mang lại giá trị ứng dụng thực tiễn to lớn cho ngành công nghiệp cơ khí chế tạo tại Việt Nam và hội nhập quốc tế.
