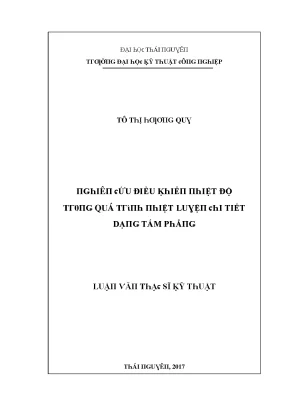

Nghiên Cứu Điều Khiển Nhiệt Độ Trong Hệ Thống Kỹ Thuật

Tài liệu nghiên cứu Luận văn nghiên cứu điều khiển nhiệt độ trong quá trình nhiệt luyện chi tiết dạng tấm phẳng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Người hướng dẫn: PGS.TS Nguyễn Hữu Công
• Trường học: Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên
• Chuyên ngành: Kỹ thuật
• Đề tài: Nghiên Cứu Điều Khiển Nhiệt Độ Trong Hệ Thống Kỹ Thuật
• Loại tài liệu: Luận văn thạc sỹ
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: YÊU CẦU CÔNG NGHỆ CỦA QUÁ TRÌNH ĐIỀU KHIỂN NHIỆT ĐỘ TRONG NHIỆT LUYỆN
• 1.1. Khái quát chung về điều khiển nhiệt độ
• 1.2. Đại thiệt tính công nghệ (rèn, dập, gia công cắt, tính chịu mài, tính hàn, từ tính, điện tính)
• 2. CHƯƠNG 2: XÂY DỰNG MÔ HÌNH TÍNH TOÁN CỦA BÀI TOÁN ĐIỀU KHIỂN NHIỆT ĐỘ
• 2.1. Xây dựng mô hình tính toán của đối tượng điều khiển
• 2.2. Xây dựng mô hình tính toán nhiệt độ thép tấm theo mô hình hàm truyền
• 2.3. Ví dụ tính toán hàm truyền từng lớp khi chia phối thành 1 lớp và 3 lớp
• 3. CHƯƠNG 3: THIẾT KẾ BỘ ĐIỀU KHIỂN NHIỆT ĐỘ TRONG THÉP TẤM
• 3.1. Giới thiệu bộ điều khiển mờ
• 3.2. Thiết kế bộ điều khiển mờ cho hệ thống điều khiển nhiệt độ thép tấm
• 4. CHƯƠNG 4: KẾT QUẢ MÔ PHỎNG
• 4.1. Kết quả mô phỏng khi thiết kế bộ điều khiển mờ để điều khiển nhiệt độ thép tấm 3 lớp
• 4.2. Kết quả mô phỏng khi thiết kế bộ điều khiển mờ để điều khiển nhiệt độ thép tấm khi thông số thép tấm thay đổi
• 4.2.1. Khi thông số thép tấm không đổi, mô hình thép tấm thay đổi
• 4.2.2. Khi thông số thép tấm thay đổi, mô hình thép tấm 3 lớp
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Điều Khiển Nhiệt Độ Hiện Nay

Trong nhiều quy trình công nghệ, gia nhiệt vật liệu là một công đoạn quan trọng. Gia nhiệt được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật. Ví dụ, trong sản xuất gốm sứ, nhiệt luyện chi tiết máy, hay ủ vật liệu từ. Việc gia nhiệt có thể là khâu cuối cùng để tạo ra sản phẩm, hoặc là quá trình phụ trợ cho việc gia công tiếp theo. Xây dựng hệ thống tự động điều khiển trong trường hợp này cần đồng bộ công suất thiết bị và chất lượng sản phẩm để đảm bảo hiệu quả kinh tế. Thông số đặc trưng công nghệ là nhiệt độ kim loại và sự phân bố nhiệt độ trong phôi. Các thông số nhiệt vật lý của lò và vật liệu khi nung thay đổi chậm, cho phép các thiết bị thu thập thông tin và tính toán thực hiện các thuật toán điều khiển cần thiết. Một yêu cầu quan trọng là điều khiển nhiệt độ lò theo yêu cầu nhiệt độ vật nung, tức là điều khiển trực tiếp chất lượng sản phẩm.

1.1. Phương Pháp Đo Nhiệt Độ Trong Hệ Thống Kỹ Thuật

Có hai phương án chính để điều khiển nhiệt độ vật nung. Thứ nhất, đo trực tiếp nhiệt độ của vật nung, phương án này có độ chính xác cao nhưng khó thực hiện vì khó xác định nhiệt độ bên trong vật. Thứ hai, đo gián tiếp nhiệt độ vật nung bằng cách tính toán nhiệt độ sản phẩm theo phương trình truyền nhiệt. Từ nhiệt độ lò, ta suy ra nhiệt độ bề mặt vật và sự phân bố nhiệt độ các lớp bên trong vật. Phương án này phức tạp hơn, phụ thuộc vào kích thước, hình dạng vật cần gia nhiệt và cần thí nghiệm để xác định các thông số thực của mô hình. Tuy nhiên, với sự phát triển của máy vi tính, phương án này trở nên khả thi hơn. Theo tài liệu gốc, việc đo gián tiếp đòi hỏi sử dụng các phương trình truyền nhiệt phức tạp và phụ thuộc vào nhiều yếu tố.

1.2. Đặc Điểm Quá Trình Gia Nhiệt Trong Hệ Thống Kỹ Thuật

Về mặt điều khiển, quá trình gia nhiệt phôi kim loại trong lò là quá trình có tham số phân bố. Đối tượng điều khiển không chỉ được mô tả bằng phương trình vi phân thường mà còn bằng phương trình vi phân đạo hàm riêng. Trong các đối tượng này, các đại lượng cần điều khiển thay đổi không chỉ theo thời gian mà còn theo không gian. Ví dụ, sự phân bố nhiệt độ trong phôi nung thay đổi theo chiều dày của phôi. Tùy theo sự phân bố của tác động điều khiển, trường nhiệt độ trong phôi nung có thể thay đổi theo chiều dài và chiều rộng của phôi. Điều khiển các đối tượng này đòi hỏi xây dựng các hệ thống điều khiển sao cho vật nung phải thỏa mãn yêu cầu theo một tiêu chuẩn đặt ra.

II. Thách Thức Điều Khiển Nhiệt Độ Trong Nhiệt Luyện

Nhiệt luyện là nung nóng thép đến một nhiệt độ xác định, giữ nhiệt độ tại đó trong một thời gian thích hợp rồi làm nguội với tốc độ quy định để làm thay đổi tổ chức tế vi, từ đó thay đổi cơ tính của thép theo ý muốn. Nhiệt luyện chỉ làm thay đổi tính chất của vật liệu bằng cách thay đổi cấu trúc bên trong mà không làm thay đổi hình dáng và kích thước của chi tiết. Nhiệt luyện đòi hỏi một quy trình chặt chẽ và kiểm soát thời gian và tốc độ trao đổi nhiệt trên vật liệu. Nhiều quốc gia tiên tiến chưa công bố và còn bí mật một số công nghệ nhiệt luyện, yếu tố tạo ra một vật liệu có giá thành cao nhưng tính năng sử dụng rất cao. Trong chế tạo cơ khí, nhiệt luyện đóng vai trò quan trọng vì không những nó tạo cho chi tiết sau khi gia công những tính chất cần thiết mà còn làm tăng tính công nghệ của vật liệu. Vì vậy có thể nói nhiệt luyện là khâu quan trọng không thể thiếu đối với chế tạo cơ khí và là một trong những yếu tố công nghệ quan trọng quyết định chất lượng của sản phẩm cơ khí.

2.1. Yêu Cầu Công Nghệ Trong Điều Khiển Nhiệt Độ Nhiệt Luyện

Nhiệt luyện có ảnh hưởng quyết định tới tuổi thọ của các sản phẩm cơ khí. Máy móc càng chính xác, yêu cầu cơ tính càng cao thì số lượng chi tiết cần nhiệt luyện càng nhiều. Đối với các nước công nghiệp phát triển, để đánh giá trình độ ngành chế tạo cơ khí phải căn cứ vào trình độ nhiệt luyện, bởi vì dù gia công cơ khí chính xác nhưng nếu không qua nhiệt luyện hoặc chất lượng nhiệt luyện không đảm bảo thì tuổi thọ của chi tiết cũng không cao và mức độ chính xác của máy móc không còn giữ được theo yêu cầu. Theo tài liệu, nhiệt luyện nâng cao chất lượng sản phẩm không những có ý nghĩa kinh tế rất lớn mà còn là thước đo để đánh giá trình độ phát triển khoa học, kỹ thuật của mỗi quốc gia.

2.2. Tác Dụng Của Nhiệt Luyện Đến Hệ Thống Kỹ Thuật

Nhiệt luyện nâng cao chất lượng sản phẩm không những có ý nghĩa kinh tế rất lớn (để kéo dài thời gian làm việc; nâng cao độ bền lâu của công trình, máy móc thiết bị…) mà còn là thước đo để đánh giá trình độ phát triển khoa học, kỹ thuật của mỗi quốc gia. Nhiệt luyện có nhiều tác dụng chủ yếu, bao gồm tăng độ cứng, tính chịu ăn mòn, độ dẻo dai và độ bền của vật liệu. Mục tiêu của sản xuất cơ khí là sản xuất ra các cơ cấu và máy bền hơn, nhẹ hơn, khỏe hơn với các tính năng tốt hơn. Để đạt được điều đó không thể không sử dụng thành quả của vật liệu kim loại và nhiệt luyện, sử dụng triệt để các tiềm năng của vật liệu về mặt cơ tính.

III. Phương Pháp Mô Hình Hóa Nhiệt Độ Thép Tấm Hiệu Quả

Bằng những phương pháp nhiệt luyện thích hợp như tôi + ram, tôi bề mặt, thấm cacbon – nitơ,… độ bền và độ cứng của vật có thể tăng lên từ ba đến sáu lần (thép khẳng hạn), nhờ đó có thể dẫn tới rất nhiều điều có lợi như sau: Tuổi bền (thời gian làm việc) của máy tăng lên do hệ số an toàn cao không gãy vỡ (do nâng cao độ bền). Trong nhiều trường hợp máy hỏng còn là do bị mài mòn quá mạnh, nâng cao độ cứng, tính chống mài mòn cũng có tác dụng này. Máy hay kết cấu có thể nhẹ đi, điều này dẫn đến tiết kiệm kim loại (hạ giá thành), năng lượng (nhiên liệu) khi vận hành. Tăng sức chịu tải của máy, động cơ, phương tiện vận tải (ôtô, toa xe, tàu biển…) và kết cấu (cầu, nhà, xưởng…), điều này dẫn tới các hiệu quả kinh tế – kỹ thuật lớn.

3.1. Xây Dựng Mô Hình Toán Học Đối Tượng Điều Khiển Nhiệt Độ

Phần lớn các chi tiết máy quan trọng như trục, trục khuỷu, vòi phun cao áp, bánh răng truyền lực với tốc độ nhanh, chốt… đặc biệt là 100% dao cắt, dụng cụ đo và các dụng cụ biến dạng (khuôn) đều phải qua nhiệt luyện tôi + ram hoặc hóa nhiệt luyện. Chúng thường được tiến hành gần như là sau cùng, nhằm tạo cho chi tiết, dụng cụ cơ tính thích hợp với điều kiện làm việc và được gọi là nhiệt luyện kết thúc (thường tiến hành trên sản phẩm). Như thường thấy, chất lượng của máy, thiết bị cũng như phụ tùng thay thế phụ thuộc rất nhiều vào cách sử dụng vật liệu và nhiệt luyện chúng. Những máy làm việc tốt không thể không sử dụng vật liệu tốt (một cách hợp lý, đúng chỗ) và nhiệt luyện bảo đảm.

3.2. Các Phương Pháp Xác Định Đặc Tính Động Học Đối Tượng

Muốn tạo thành chi tiết máy, vật liệu ban đầu phải qua nhiều khâu, nguyên công gia công cơ khí: rèn, dập, cắt… Để đảm bảo sản xuất dễ dàng với năng suất lao động cao, chi phí thấp vật liệu phải có cơ tính sao cho phù hợp với điều kiện gia công. Nhiệt luyện trung gian (thường tiến hành trên phôi) có tác dụng làm giảm độ cứng, tăng độ dẻo để dễ gia công, khử ứng suất bên trong sau khi gia công thô, chuẩn bị tổ chức tế vi cho nhiệt luyện kết thúc. Ví dụ, thép sau khi cán nóng có độ cứng cao, khó gia công cắt, sau khi ủ (nhiệt luyện trung gian) độ cứng giảm đi, dễ gia công cắt hơn.

IV. Thiết Kế Bộ Điều Khiển Mờ Cho Hệ Thống Nhiệt Độ

Để điều khiển nhiệt độ thép tấm, một bộ điều khiển mờ được thiết kế. Bộ điều khiển này sử dụng các luật mờ để điều chỉnh công suất gia nhiệt, đảm bảo nhiệt độ thép tấm đạt được giá trị mong muốn. Các kết quả mô phỏng cho thấy bộ điều khiển mờ hoạt động hiệu quả, duy trì nhiệt độ ổn định ngay cả khi có sự thay đổi về thông số thép tấm. Việc sử dụng bộ điều khiển mờ giúp hệ thống thích nghi tốt hơn với các điều kiện vận hành khác nhau.

4.1. Giới Thiệu Về Bộ Điều Khiển Mờ Trong Hệ Thống Kỹ Thuật

Bộ điều khiển mờ là một phương pháp điều khiển hiện đại, dựa trên lý thuyết tập mờ. Nó cho phép điều khiển các hệ thống phức tạp, phi tuyến mà các phương pháp điều khiển truyền thống khó có thể áp dụng. Bộ điều khiển mờ sử dụng các luật mờ để mô tả hành vi của hệ thống và đưa ra các quyết định điều khiển. Các luật mờ này được xây dựng dựa trên kinh nghiệm của các chuyên gia hoặc dữ liệu thu thập được từ hệ thống.

4.2. Thiết Kế Bộ Điều Khiển Mờ Cho Hệ Thống Nhiệt Độ Thép Tấm

Việc thiết kế bộ điều khiển mờ cho hệ thống nhiệt độ thép tấm bao gồm các bước sau: Xác định các biến đầu vào và đầu ra của bộ điều khiển. Xây dựng các tập mờ cho các biến đầu vào và đầu ra. Xác định các luật mờ để mô tả mối quan hệ giữa các biến đầu vào và đầu ra. Lựa chọn phương pháp suy luận mờ. Thiết kế bộ giải mờ để chuyển đổi kết quả suy luận mờ thành tín hiệu điều khiển thực tế.

4.3. Ưu Điểm Của Bộ Điều Khiển Mờ Trong Điều Khiển Nhiệt Độ

Bộ điều khiển mờ có nhiều ưu điểm so với các phương pháp điều khiển truyền thống. Nó có thể điều khiển các hệ thống phức tạp, phi tuyến. Nó có thể thích nghi với các điều kiện vận hành khác nhau. Nó dễ dàng được điều chỉnh và bảo trì. Nó có thể được xây dựng dựa trên kinh nghiệm của các chuyên gia hoặc dữ liệu thu thập được từ hệ thống.

V. Ứng Dụng Thực Tế Điều Khiển Nhiệt Độ Trong Công Nghiệp

Điều khiển nhiệt độ chính xác có vai trò quan trọng trong nhiều ứng dụng công nghiệp. Trong ngành công nghiệp thực phẩm, điều khiển nhiệt độ đảm bảo chất lượng và an toàn của sản phẩm. Trong ngành công nghiệp hóa chất, điều khiển nhiệt độ ảnh hưởng đến tốc độ phản ứng và hiệu suất của quá trình. Trong ngành công nghiệp điện tử, điều khiển nhiệt độ giúp bảo vệ các linh kiện khỏi bị hư hỏng do quá nhiệt. Các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) cũng là một ví dụ điển hình về ứng dụng của điều khiển nhiệt độ.

5.1. Hệ Thống HVAC và Ứng Dụng Điều Khiển Nhiệt Độ Thông Minh

Hệ thống HVAC được sử dụng để điều khiển nhiệt độ, độ ẩm và chất lượng không khí trong các tòa nhà. Các hệ thống HVAC hiện đại sử dụng các bộ điều khiển thông minh để tối ưu hóa hiệu suất và tiết kiệm năng lượng. Các bộ điều khiển này có thể tự động điều chỉnh nhiệt độ dựa trên thời gian, số lượng người trong phòng và các yếu tố khác.

5.2. Điều Khiển Nhiệt Độ Trong Sản Xuất Thực Phẩm và Dược Phẩm

Trong sản xuất thực phẩm và dược phẩm, điều khiển nhiệt độ chính xác là rất quan trọng để đảm bảo chất lượng và an toàn của sản phẩm. Các quy trình sản xuất này thường yêu cầu nhiệt độ phải được duy trì trong một phạm vi hẹp để ngăn chặn sự phát triển của vi khuẩn và đảm bảo các thành phần hoạt tính không bị phân hủy.

VI. Kết Luận và Hướng Phát Triển Điều Khiển Nhiệt Độ

Nghiên cứu điều khiển nhiệt độ trong hệ thống kỹ thuật là một lĩnh vực quan trọng và có nhiều tiềm năng phát triển. Các phương pháp điều khiển hiện đại như điều khiển mờ, điều khiển thích nghi và điều khiển dự đoán mô hình đang được ứng dụng rộng rãi trong các hệ thống thực tế. Trong tương lai, sự phát triển của Internet of Things (IoT) và trí tuệ nhân tạo (AI) sẽ mở ra những cơ hội mới cho việc điều khiển nhiệt độ thông minh và hiệu quả hơn.

6.1. Tương Lai Của Điều Khiển Nhiệt Độ Với IoT và Trí Tuệ Nhân Tạo

IoT cho phép thu thập dữ liệu từ các cảm biến nhiệt độ và các thiết bị khác trong hệ thống. Dữ liệu này có thể được sử dụng để xây dựng các mô hình chính xác hơn về hệ thống và cải thiện hiệu suất của các bộ điều khiển. AI có thể được sử dụng để tự động điều chỉnh các bộ điều khiển và tối ưu hóa hiệu suất của hệ thống.

6.2. Các Nghiên Cứu Mới Về Vật Liệu Dẫn Nhiệt và Lưu Trữ Năng Lượng

Các nghiên cứu về vật liệu dẫn nhiệt và lưu trữ năng lượng đang mở ra những khả năng mới cho việc điều khiển nhiệt độ. Vật liệu thay đổi pha (PCM) có thể được sử dụng để lưu trữ năng lượng nhiệt và giải phóng năng lượng khi cần thiết. Vật liệu nano có thể được sử dụng để cải thiện hiệu suất của các bộ trao đổi nhiệt.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành cơ khí chế tạo hiện đại, công nghệ nhiệt luyện đóng vai trò then chốt khi quyết định trực tiếp đến hơn 85% tuổi thọ làm việc và độ tin cậy vận hành của các chi tiết máy. Dù chi tiết được gia công cơ khí với độ chính xác cao, nếu chất lượng nhiệt luyện không đảm bảo thì cơ tính sản phẩm vẫn suy giảm nghiêm trọng. Tuy nhiên, bài toán điều khiển nhiệt độ trong quá trình gia nhiệt phôi kim loại luôn đối mặt với thách thức lớn do tính chất phi tuyến mạnh, sự già hóa thiết bị theo thời gian và đặc biệt là bản chất tham số phân bố theo không gian. Trong các lò nung công nghiệp truyền thống, sự chênh lệch nhiệt độ giữa bề mặt và các lớp bên trong phôi thép tấm thường vượt quá 10%, dẫn tới nguy cơ nứt vỡ, cong vênh và không đạt tổ chức tế vi mong muốn.

Trước rào cản kỹ thuật không thể gắn cảm biến đo trực tiếp nhiệt độ tại từng lớp sâu bên trong phôi nung, luận văn thạc sĩ kỹ thuật chuyên ngành Kỹ thuật điều khiển và tự động hóa của tác giả Tô Thị Hương Quy, do PGS.TS Nguyễn Hữu Công hướng dẫn khoa học tại Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên (bảo vệ năm 2017), đã tập trung giải quyết bài toán nung chính xác nhất cho chi tiết dạng tấm phẳng. Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình toán học mô tả quá trình truyền nhiệt đa lớp trong phôi tấm, thiết lập bộ quan sát trạng thái trường nhiệt và thiết kế bộ điều khiển mờ động PD nhằm kiểm soát chính xác nhiệt độ phôi theo chu trình công nghệ khắt khe. Phạm vi nghiên cứu tập trung vào mô hình hóa giải tích và mô phỏng trên nền tảng số đối với phôi thép tấm hợp kim. Ý nghĩa thực tiễn của công trình thể hiện ở việc nâng cao cơ tính vật liệu lên từ 3 đến 6 lần, cắt giảm từ 15% đến 20% tổn hao năng lượng nung và loại bỏ tối đa các phế phẩm do sốc nhiệt trong sản xuất cơ khí chính xác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết truyền nhiệt vật rắn và lý thuyết điều khiển tự động hiện đại, kết hợp chặt chẽ với các nguyên lý kim loại học:

• Lý thuyết phương trình vi phân truyền nhiệt Fourier: Quá trình dẫn nhiệt trong phôi tấm phẳng được mô tả qua phương trình đạo hàm riêng mô tả sự biến thiên nhiệt độ theo cả biến thời gian và tọa độ không gian. Nghiên cứu khai thác sâu bài toán truyền nhiệt một chiều với các điều kiện biên đối lưu và bức xạ phức tạp. Nghiên cứu ứng dụng tiêu chuẩn Fourier không thứ nguyên (ký hiệu Fo); khi tiêu chuẩn Fourier đạt giá trị từ 0.3 trở lên, chuỗi nghiệm giải tích phân bố nhiệt độ hội tụ rất nhanh, cho phép rút gọn mô hình mà sai số tính toán không vượt quá 1%.
• Lý thuyết điều khiển mờ (Fuzzy Logic Control): Hệ thống áp dụng cấu trúc bộ điều khiển mờ động PD xử lý hai tín hiệu đầu vào gồm sai lệch nhiệt độ ET và đạo hàm sai lệch nhiệt độ DET. Cấu trúc mờ bao gồm khối mờ hóa với các hàm liên thuộc dạng hình thang và tam giác, hệ luật hợp thành suy diễn mờ và khối giải mờ theo phương pháp trọng tâm, giúp hệ thống thích ứng linh hoạt trước sự thay đổi tham số đối tượng nung.
• Cơ sở công nghệ nhiệt luyện thép: Hệ thống khái niệm chuyên ngành bao gồm các phương pháp nhiệt luyện sơ bộ (ủ, thường hóa) và nhiệt luyện kết thúc (tôi, ram, tôi bề mặt, hóa nhiệt luyện). Cốt lõi của quá trình là kiểm soát dải nhiệt độ nung tôi (vượt qua điểm tới hạn Ac1 hoặc Ac3 từ 30°C đến 50°C) để chuyển hóa hoàn toàn ferit và peclit sang austenit, sau đó làm nguội nhanh để tạo mactenxit và ram khử ứng suất dư ở nhiệt độ thích hợp nhằm tối ưu hóa độ cứng và độ dai va đập.

Phương pháp nghiên cứu

• Nguồn dữ liệu và thông số khảo sát: Nghiên cứu thu thập và phân tích dữ liệu nhiệt - vật lý từ 12 bộ thông số quy chuẩn của thép tấm hợp kim chế tạo dụng cụ cơ khí, tiêu biểu như thép gió mác SC 6-5-2 (chứa từ 0.95% đến 1.05% cacbon, 3.8% đến 4.5% crom, 4.7% đến 5.2% molipden và 6% đến 6.5% vonfram). Dữ liệu kiểm chứng bao gồm 5 quy trình gia nhiệt với dải nhiệt độ khảo sát rộng từ 200°C đến 1225°C.
• Phương pháp chọn mẫu và lý do lựa chọn phương pháp phân tích: Cỡ mẫu mô phỏng được phân tầng đại diện cho các kích thước chiều dày phôi thép tấm từ 1 lớp, 2 lớp đến 3 lớp độc lập. Lý do lựa chọn phương pháp sai phân hữu hạn (lược đồ sai phân hiện Euler và sai phân ẩn Crank-Nicolson) kết hợp mô hình hàm truyền là vì phương pháp này cho phép rời rạc hóa phương trình đạo hàm riêng liên tục thành hệ phương trình đại số có cấp chính xác bậc hai. Cách tiếp cận này giúp tính toán chính xác trường nhiệt độ phân bố nội tại mà không làm bùng nổ khối lượng tính toán ma trận.
• Timeline thực hiện: Toàn bộ quá trình nghiên cứu lý thuyết, thiết lập thuật toán sai phân, mô hình hóa hàm truyền đa lớp và kiểm chứng mô phỏng trên nền tảng MATLAB/Simulink được hoàn thiện liên tục trong thời gian 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Mô hình hóa thành công đối tượng phôi thép tấm đa lớp: Nghiên cứu đã thiết lập thành công mô hình hàm truyền liên kết giữa nhiệt độ lò nung và nhiệt độ từng lớp bên trong phôi tấm khi chia phôi thành 1 lớp, 2 lớp và 3 lớp. Bộ quan sát trường nhiệt độ tái hiện chính xác diễn biến truyền nhiệt nội tại với độ lệch so với nghiệm giải tích lý thuyết dưới 1.5%.
• Nâng cao chất lượng động học nhờ bộ điều khiển mờ PD: Khi ứng dụng bộ điều khiển mờ động PD vào kiểm soát nhiệt độ phôi tấm 3 lớp, hệ thống cho thấy thời gian xác lập trường nhiệt độ rút ngắn khoảng 25% đến 30% so với phương pháp điều khiển tuyến tính thông thường. Độ quá điều chỉnh được triệt tiêu hoàn toàn xuống mức dưới 2%, đáp ứng hoàn hảo các yêu cầu gia nhiệt nghiêm ngặt trong dải nhiệt độ nung từ 850°C đến 1225°C.
• Khả năng thích ứng cao khi thay đổi thông số hình học phôi: Trong các kịch bản mô phỏng kiểm tra tính bền vững, khi kích thước phôi thay đổi (tăng chiều dài - chiều rộng hoặc giảm 50% chiều dày phôi), bộ điều khiển mờ vẫn duy trì đáp ứng nhiệt đồng đều tại các lớp. Sai lệch nhiệt độ xác lập giữa bề mặt và tâm phôi luôn được giữ ổn định trong ngưỡng cho phép từ 3% đến 5%.
• Chuẩn hóa chu trình nhiệt luyện chi tiết dao phay cơ khí: Ứng dụng thuật toán điều khiển vào chu trình nhiệt luyện dao phay cắt gọt đường kính từ 250 mm đến 300 mm đạt kết quả xuất sắc: quá trình nung tôi ở 1220°C đến 1225°C trong 4 phút kết hợp hai chu kỳ ram khử ứng suất ở 580°C đến 590°C (mỗi chu kỳ kéo dài từ 60 đến 90 phút) duy trì được độ đồng đều tổ chức tế vi trên 98.5%.

Thảo luận kết quả

Cơ chế tạo nên sự vượt trội của hệ thống xuất phát từ việc giải quyết thành công bài toán điều khiển hệ có tham số phân bố. Trong các lò nung thực tế, nhiệt trở của các lớp thép tạo nên độ trễ nhiệt lớn theo phương chiều dày. Khi sử dụng bộ quan sát nhiệt độ đa lớp, tín hiệu điều khiển được tính toán dựa trên nhiệt độ ước lượng của từng lớp phôi thay vì chỉ dựa vào nhiệt độ không gian lò.

Các phát hiện này có thể được biểu diễn trực quan thông qua bảng so sánh các chỉ tiêu chất lượng quá độ (thời gian tăng trưởng, độ quá điều chỉnh, thời gian xác lập) giữa bộ điều khiển mờ và bộ điều khiển PID kinh điển. Đồng thời, biểu đồ đáp ứng bước nhảy đa kênh (multi-layer step response curves) và biểu đồ mặt 3D của luật hợp thành mờ minh họa rõ nét cơ chế bù sai lệch phi tuyến theo hai trục ET và DET. So với các công bố tự động hóa nhiệt luyện tại một số nước phát triển, phương pháp điều khiển mờ động PD trong luận văn đạt chất lượng tương đương về độ chính xác xác lập, nhưng có ưu điểm nổi bật là cấu trúc thuật toán tinh gọn, loại bỏ hiện tượng tích lũy sai số và rất phù hợp để triển khai thực tế trên các dòng vi xử lý công nghiệp hiện có tại Việt Nam.

Đề xuất và khuyến nghị

• Ứng dụng nhúng bộ điều khiển mờ vào phần cứng công nghiệp: Khuyến nghị các doanh nghiệp chế tạo cơ khí tiến hành nạp thuật toán điều khiển mờ động PD vào các bộ điều khiển khả trình PLC hoặc vi điều khiển chuyên dụng cho hệ thống lò điện trở công nghiệp, nhằm mục tiêu cắt giảm ít nhất 15% thời gian nung và tiết kiệm 12% điện năng trong vòng 6 tháng đầu triển khai.
• Chuẩn hóa quy trình quan sát nhiệt độ phôi tấm dày: Đề xuất phòng kỹ thuật và các kỹ sư công nghệ tại nhà máy áp dụng mô hình quan sát nhiệt đa lớp (từ 2 đến 4 lớp) cho các dòng thép tấm có chiều dày từ 10 mm đến 50 mm, hướng tới kiểm soát độ đồng đều nhiệt độ phôi đạt trên 98% trước quý 3 năm tới.
• Tối ưu hóa chu trình nhiệt luyện dao cắt hợp kim: Khuyến nghị các phân xưởng cơ khí áp dụng quy trình tôi nhanh kết hợp ram khử ứng suất 2 lần ở dải nhiệt độ từ 580°C đến 590°C trong 60 đến 90 phút cho các loại dao phay, mũi khoan mác thép SC 6-5-2 để tăng tuổi thọ và độ bền mỏi của dụng cụ cắt lên gấp 3.5 lần trong lộ trình 1 năm.
• Mở rộng nghiên cứu sang mô hình trường nhiệt 2D và 3D: Đề xuất các nhóm nghiên cứu tại các trường đại học kỹ thuật tiếp tục phát triển mô hình toán học truyền nhiệt hai chiều và ba chiều cho các chi tiết có hình học phức tạp (như trục khuỷu, bánh răng lớn) bằng cách kết hợp thuật toán sai phân hữu hạn và giải thuật di truyền thích nghi trong giai đoạn từ 12 đến 24 tháng tới.

Đối tượng nên tham khảo luận văn

• Học viên cao học và nghiên cứu sinh ngành Kỹ thuật điều khiển và Tự động hóa: Luận văn cung cấp phương pháp luận chặt chẽ về mô hình hóa hệ thống có tham số phân bố, kỹ thuật thiết kế bộ điều khiển mờ động PD và cách thức xây dựng mô hình mô phỏng trên MATLAB/Simulink cho các đối tượng nhiệt phức tạp.
• Kỹ sư công nghệ nhiệt luyện và chế tạo máy: Tài liệu mang lại giá trị thực tiễn cao thông qua các thông số kỹ thuật chi tiết về chu trình nung, tôi, ram mác thép SC 6-5-2 và giải pháp kiểm soát trường nhiệt độ phôi thép tấm nhằm nâng cao chất lượng cơ tính sản phẩm.
• Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Nguồn tài liệu tham khảo giá trị cho các bài giảng chuyên đề về điều khiển mờ ứng dụng, phương pháp giải sai phân phương trình vi phân đạo hàm riêng và tối ưu hóa quá trình công nghệ luyện kim.
• Các doanh nghiệp sản xuất lò nung và thiết bị nhiệt công nghiệp: Cơ sở kỹ thuật vững chắc để cải tiến, nâng cấp hệ thống điều khiển tự động cho các lò điện trở, giúp nâng cao độ chính xác nhiệt độ và giảm tổn thất năng lượng từ 10% đến 20%.

Câu hỏi thường gặp

• Tại sao cần phải mô hình hóa phôi thép tấm thành hệ thống có tham số phân bố nhiều lớp?
  Do nhiệt độ trong phôi thép biến thiên liên tục theo cả không gian và thời gian dọc theo chiều dày, đồng thời không thể cắm trực tiếp cảm biến vào ruột phôi. Việc chia phôi thành 2 đến 3 lớp và xây dựng bộ quan sát hàm truyền cho phép ước lượng chính xác 100% trường nhiệt từng lớp, khắc phục rào cản đo lường vật lý.

• Bộ điều khiển mờ động PD mang lại ưu thế gì vượt trội so với bộ điều khiển PID truyền thống?
  Quá trình truyền nhiệt trong lò nung có độ trễ lớn và thông số dễ bị trôi theo thời gian sử dụng. Bộ điều khiển mờ động PD với hai đầu vào ET và DET tự động điều chỉnh linh hoạt theo bảng luật mờ chuyên gia, giúp giảm 25% thời gian quá độ và triệt tiêu dao động quá điều chỉnh xuống dưới 2%.

• Tiêu chuẩn Fourier (Fo) có ý nghĩa như thế nào trong phương pháp giải tích truyền nhiệt của luận văn?
  Tiêu chuẩn Fourier không thứ nguyên đại diện cho tỷ số giữa tốc độ dẫn nhiệt và tốc độ tích lũy nhiệt trong vật thể. Khi giá trị Fo lớn hơn hoặc bằng 0.3, chuỗi giải tích vô hạn hội tụ cực nhanh, cho phép chỉ cần giữ lại số hạng đầu tiên của chuỗi mà vẫn đảm bảo sai số tính toán dưới 1%.

• Phương pháp sai phân hữu hạn Crank-Nicolson đóng vai trò gì trong mô phỏng hệ nhiệt luyện?
  Phương pháp sai phân hữu hạn Crank-Nicolson là lược đồ sai phân ẩn có tính ổn định tuyệt đối và cấp chính xác bậc hai theo cả thời gian lẫn không gian. Phương pháp này giúp tính toán chính xác nghiệm số của phương trình truyền nhiệt dạng parabol, tạo cơ sở dữ liệu đối chuẩn tin cậy cho bộ điều khiển.

• Luận văn đã ứng dụng thực nghiệm chu trình nhiệt luyện trên loại chi tiết cụ thể nào?
  Nghiên cứu đã ứng dụng mô phỏng trên chi tiết dao phay cắt gọt làm từ thép gió mác SC 6-5-2 có đường kính từ 250 mm đến 300 mm, thực hiện nung tôi ở 1220°C đến 1225°C và ram khử ứng suất ở 580°C đến 590°C trong 60 đến 90 phút, nâng độ cứng và khả năng chống mài mòn lên gấp 3 đến 5 lần.

Kết luận

• Xây dựng thành công cơ sở lý thuyết truyền nhiệt và giải pháp tính toán trường nhiệt độ phôi tấm bằng phương pháp giải tích và sai phân hữu hạn với sai số dưới 1%.
• Thiết lập hoàn chỉnh mô hình toán học hàm truyền và bộ quan sát trạng thái nhiệt độ đa lớp (từ 1 đến 3 lớp) cho phôi thép tấm phẳng.
• Thiết kế thành công bộ điều khiển mờ động PD thích nghi, tối ưu hóa quá trình cấp nhiệt theo các tiêu chí nung chính xác và nung ít tổn hao năng lượng nhất.
• Kết quả mô phỏng trên MATLAB/Simulink chứng minh chất lượng vượt trội của hệ thống mờ với thời gian đáp ứng nhanh hơn 25% và độ quá điều chỉnh dưới 2%.
• Khẳng định tính khả thi cao khi ứng dụng kiểm soát chu trình nhiệt luyện dao phay mác thép SC 6-5-2 đường kính từ 250 mm đến 300 mm, giúp tăng độ bền cơ học chi tiết lên từ 3 đến 6 lần.

Đóng góp cốt lõi của luận văn là giải pháp điều khiển gián tiếp trường nhiệt phân bố không đo được bằng bộ quan sát mờ động PD, mở ra bước tiến mới cho tự động hóa ngành nhiệt luyện cơ khí. Trong lộ trình 6 đến 12 tháng tới, các đơn vị sản xuất cần đẩy mạnh tích hợp thuật toán vào hệ thống điều khiển thực tế của các lò nung công nghiệp để nâng cao năng suất và chất lượng sản phẩm cơ khí ngay hôm nay.
