Tổng quan nghiên cứu

Lưới điện phân phối 35 kV tại các tỉnh miền núi phía Bắc đóng vai trò huyết mạch trong việc đảm bảo an ninh năng lượng và thúc đẩy kinh tế xã hội. Tại huyện Mường La, tỉnh Sơn La, hệ thống lưới điện trung áp trải rộng trên địa hình đồi núi phức tạp với 264 km đường dây 35 kV, cấp điện cho 12.159 hộ dân thuộc 16 đơn vị hành chính cấp xã. Cùng với sự phát triển kinh tế, tốc độ tăng trưởng phụ tải toàn tỉnh duy trì ở mức cao từ 15% đến 16%/năm. Sự bùng nổ của các nguồn năng lượng tái tạo phân tán, tiêu biểu là các nhà máy thủy điện nhỏ đấu nối trực tiếp vào lưới trung áp, đã làm thay đổi căn bản cấu trúc và phương thức vận hành truyền thống.

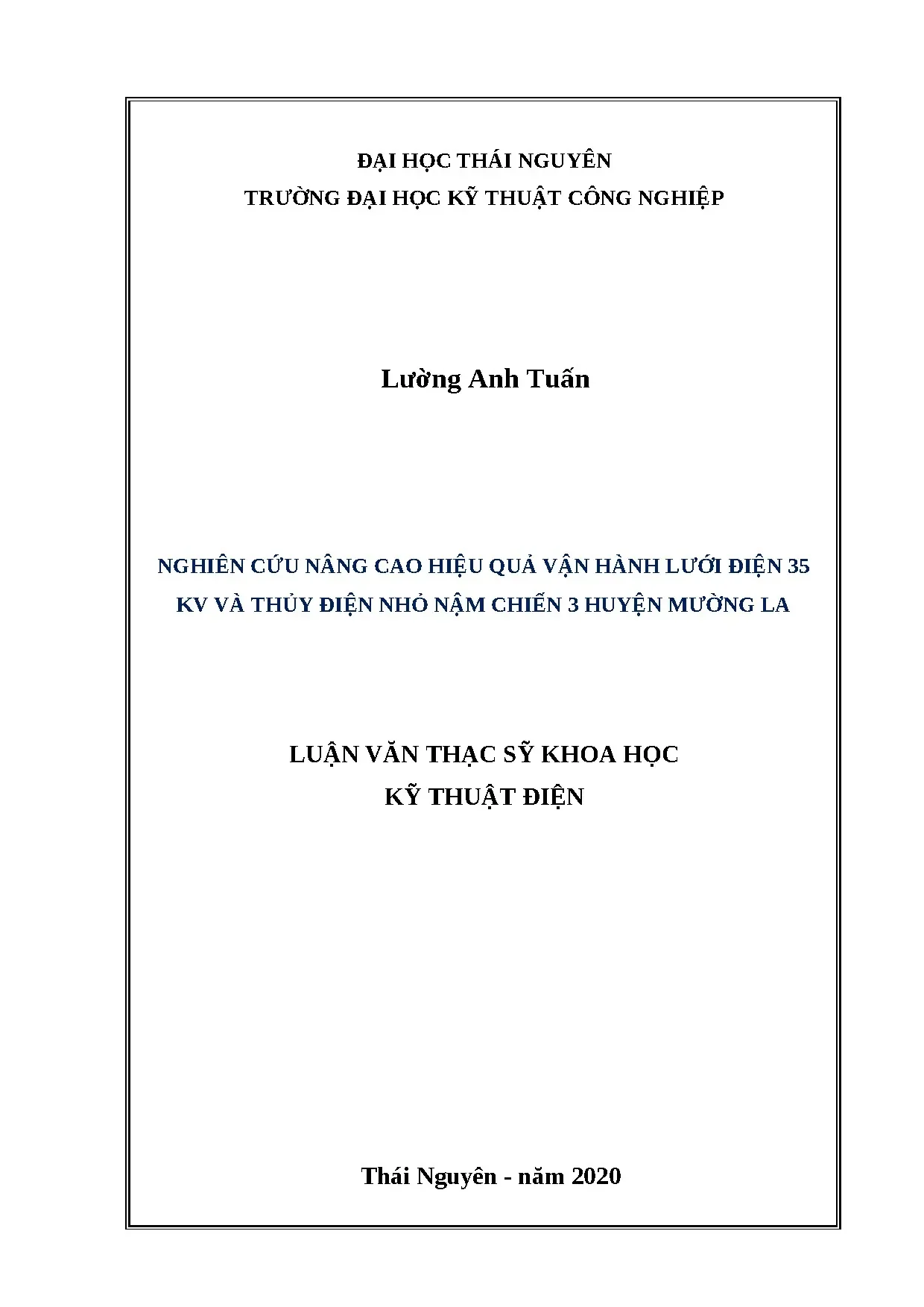

Đề tài luận văn thạc sĩ kỹ thuật điện của tác giả Lường Anh Tuấn, dưới sự hướng dẫn khoa học của PGS. Nguyễn Duy Cương tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên (năm 2020), tập trung giải quyết bài toán: "Nghiên cứu nâng cao hiệu quả vận hành lưới điện 35 kV và thủy điện nhỏ Nậm Chiến 3 huyện Mường La". Đối tượng trọng tâm là tuyến lộ 371 xuất tuyến từ trạm 110 kV Mường La và nhà máy thủy điện nhỏ Nậm Chiến 3 có tổng công suất đặt 3,1 MW (gồm 2 tổ máy $2 \times 1,55\text{ MW}$).

Nghiên cứu hướng tới mục tiêu mô hình hóa toàn diện lưới điện thực tế bằng công cụ phần mềm chuyên dụng, phân tích trào lưu công suất, đánh giá chất lượng điện áp và tổn thất điện năng ở các chế độ vận hành theo mùa. Kết quả đạt được mang ý nghĩa thực tiễn to lớn: giúp Công ty Điện lực Sơn La và Điện lực Mường La giảm tổn thất công suất kỹ thuật trên 28%, ổn định điện áp nút trong giới hạn cho phép $\pm 5%$ danh định theo quy chuẩn quốc gia, đồng thời nâng cao độ tin cậy cung cấp điện thông qua việc tối ưu hóa phối hợp thiết bị bảo vệ đóng cắt tự động Recloser.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết phân tích hệ thống điện hiện đại, kết hợp chặt chẽ giữa mô hình toán học và các tiêu chuẩn kỹ thuật hiện hành. Khung lý thuyết cốt lõi bao gồm:

  • Lý thuyết trào lưu công suất (Load Flow Theory): Thiết lập hệ phương trình phi tuyến mô tả trạng thái tĩnh của mạng điện dựa trên định luật Kirchhoff và ma trận dẫn nạp nút $Y_{\text{bus}}$. Lý thuyết này cho phép xác định chính xác điện áp, góc pha tại từng nút và dòng công suất tác dụng (P), công suất phản kháng (Q) trên từng nhánh đường dây.
  • Lý thuyết điều khiển nguồn phân tán (Distributed Generation - DG): Phân tích tương tác giữa các nguồn phát điện công suất nhỏ với lưới phân phối trung áp, đặc biệt là ảnh hưởng của chế độ phát công suất phản kháng đến biểu đồ phân bố điện áp dọc tuyến.
  • Tiêu chuẩn chất lượng điện năng: Áp dụng hệ thống quy chuẩn kỹ thuật quốc gia theo Thông tư số 39/2015/TT-BCT của Bộ Công Thương và tiêu chuẩn quốc tế IEC 61000. Tiêu chuẩn quy định tần số danh định vận hành ở $50 \pm 0,2\text{ Hz}$, độ lệch điện áp tại điểm đấu nối khách hàng không vượt quá $\pm 5%$, tại điểm đấu nối nhà máy điện từ $-5%$ đến $+10%$, và tổng độ méo biến dạng sóng hài điện áp ($THD$) trên lưới trung áp phải duy trì dưới $6,5%$.

Mô hình nghiên cứu định nghĩa rõ 4 khái niệm kỹ thuật nền tảng: nguồn phân tán công suất nhỏ (Small Hydro Power - SHP dưới 30 MW), chế độ vận hành độc lập (islanding mode), chỉ số thời gian mất điện trung bình (SAIDI) và chỉ số tần suất mất điện trung bình (SAIFI).

Phương pháp nghiên cứu

Luận văn kết hợp phương pháp thu thập dữ liệu hiện trường và mô phỏng số học giải tích trên máy tính:

  • Cỡ mẫu nghiên cứu: Khảo sát và mô hình hóa toàn bộ 82 phân đoạn đường dây 35 kV và 122 trạm biến áp phân phối/phụ tải tập trung thuộc lưới điện lộ 371 và vùng liên kết lộ 375 huyện Mường La, với các cấp công suất trạm từ 15 kVA đến 1.000 kVA.
  • Phương pháp chọn mẫu: Lựa chọn mẫu toàn phần có chủ đích đối với tuyến đường dây lộ 371. Đây là tuyến hình tia dài nhất, đi qua địa hình phức tạp, chịu ảnh hưởng mạnh nhất bởi tính chất dao động phụ tải sinh hoạt và là điểm đấu nối duy nhất của thủy điện nhỏ Nậm Chiến 3 ($2 \times 1,55\text{ MW}$).
  • Lý do lựa chọn phương pháp phân tích: Luận văn ứng dụng phần mềm chuyên dụng ETAP 12.6, sử dụng thuật toán lặp Newton-Raphson và Adaptive Newton-Raphson. Thuật toán này có đặc tính hội tụ nhanh bậc hai, khả năng xử lý xuất sắc các bài toán trào lưu công suất phi tuyến quy mô lớn và đảm bảo độ chính xác vượt trội so với phương pháp Gauss-Seidel truyền thống khi lưới có nhiều nhánh rẽ và nguồn phát phân tán.
  • Timeline nghiên cứu: Quá trình thu thập thông số kỹ thuật đường dây, số liệu phụ tải và dữ liệu thủy văn kéo dài từ năm 2018 đến tháng 10 năm 2020.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Mô phỏng giải tích trên phần mềm ETAP cho các kịch bản phụ tải cực đại ($S_{\max}$) và các chế độ làm việc của thủy điện Nậm Chiến 3 đã chỉ ra các phát hiện nổi bật:

  1. Hiện tượng sụt áp sâu khi không có nguồn thủy điện: Ở chế độ vận hành phụ tải $S_{\max}$ khi ngắt kết nối thủy điện Nậm Chiến 3 (chế độ 1a và 1b với điện áp đầu nguồn lần lượt là $105% U_{\text{đm}}$ và $102% U_{\text{đm}}$), điện áp tại các nút cuối tuyến (từ Bus 118 đến Bus 122) bị suy giảm nghiêm trọng xuống mức dưới $91,8% U_{\text{đm}}$ (khoảng 32,13 kV). Mức này vi phạm ngưỡng quy định tối thiểu $95% U_{\text{đm}}$, đồng thời tổn thất công suất kỹ thuật trên toàn tuyến chạm ngưỡng 8,45% tổng công suất truyền tải.
  2. Cải thiện vượt bậc khi thủy điện phát đồng thời P và Q: Khi đóng điện thủy điện Nậm Chiến 3 ở chế độ phát đầy tải $P = 3,1\text{ MW}$ và bơm bổ sung công suất phản kháng $Q = 1,48\text{ MVAr}$ ($\cos\varphi = 0,9$ trễ, chế độ 2b), chất lượng điện áp toàn tuyến được nâng lên rõ rệt. Điện áp tại các bus cuối tuyến tăng mạnh từ $91,8%$ lên mức $99,2% - 102,4% U_{\text{đm}}$, đưa toàn bộ nút mạng về dải an toàn cho phép.
  3. Giảm mạnh tổn thất công suất kỹ thuật: Sự tham gia của thủy điện Nậm Chiến 3 giúp giảm tải cho nguồn truyền tải từ trạm 110 kV trung gian, làm giảm dòng điện chạy trên các đoạn dây dẫn trục chính (tiết diện 124 $\text{mm}^2$ và 49,5 $\text{mm}^2$). Nhờ đó, tổng tổn thất công suất tác dụng ($\Delta P$) trên lộ 371 giảm hơn 28,6% (từ 0,42 MW xuống còn khoảng 0,30 MW).
  4. Hiệu quả phân vùng bảo vệ khi sự cố: Khi xảy ra ngắn mạch tại nút Bus 16 hoặc Bus 112, hệ thống 06 Recloser (REC 13, REC 20) phối hợp chính xác, cô lập vùng sự cố trong thời gian dưới 0,5 giây. Khi mất hoàn toàn nguồn lưới chính 110 kV, thủy điện Nậm Chiến 3 có thể vận hành độc lập (islanding) kết hợp sa thải 40% phụ tải không ưu tiên để duy trì cấp điện an toàn cho 60% phụ tải dân sinh trọng yếu.

Thảo luận kết quả

Các kết quả trên phản ánh đúng bản chất vật lý của lưới điện phân phối nông thôn miền núi kéo dài có tỷ số điện trở trên điện cảm ($R/X$) tương đối lớn. Dữ liệu mô phỏng trong luận văn có thể được trực quan hóa sinh động thông qua biểu đồ biến thiên điện áp (Voltage Profile Chart) so sánh giữa các chế độ vận hành dọc theo chiều dài từ Bus 11 đến Bus 122, và bảng cân bằng công suất (Power Balance Table) chi tiết hóa mức tiêu thụ và tổn thất.

Nguyên nhân chính dẫn đến hiện tượng lệch áp là do đường dây lộ 371 quá dài, nhiều phân đoạn sử dụng tiết diện dây nhỏ ($49,5\text{ mm}^2$), gây sụt áp tích lũy lớn khi phụ tải sinh hoạt tăng đột biến vào giờ cao điểm. Ngược lại, vào giờ thấp điểm mùa mưa, nếu thủy điện Nậm Chiến 3 phát tối đa công suất mà không điều chỉnh giảm kích từ, dòng công suất bơm ngược về thanh cái 110 kV có thể đẩy điện áp một số nút lân cận vượt ngưỡng $+5%$. Do đó, việc chuyển đổi linh hoạt chế độ kích từ phát/nhận công suất phản kháng của máy phát theo mùa nước là giải pháp then chốt mang tính đột phá.

Đề xuất và khuyến nghị

Dựa trên các kết luận giải tích mô phỏng, luận văn đề xuất 4 nhóm giải pháp kỹ thuật và quản lý vận hành cụ thể:

  1. Hiệu chỉnh phương thức phát công suất phản kháng của thủy điện: Ban quản lý Nhà máy Thủy điện Nậm Chiến 3 cần phối hợp với Trung tâm Điều độ Điện lực Sơn La duy trì hệ số công suất phát $\cos\varphi$ linh hoạt từ 0,85 đến 0,95 trễ vào mùa mưa (phụ tải cao) và chuyển sang chế độ nhận nhẹ công suất phản kháng (kích từ dưới) vào giờ thấp điểm, giữ độ lệch điện áp nút luôn nằm trong khoảng $\pm 5% U_{\text{đm}}$. Giải pháp thực hiện ngay từ Quý I hàng năm.
  2. Tối ưu hóa và lắp đặt mới 06 thiết bị đóng lặp lại (Recloser): Điện lực Mường La cần triển khai rà soát, cài đặt lại trị số dòng tác động và thời gian phối hợp bảo vệ cho các Recloser (đặc biệt là REC 13 và REC 20) trên trục chính lộ 371, mục tiêu rút ngắn thời gian mất điện trung bình SAIDI giảm 25% và tần suất mất điện SAIFI giảm 20% trong vòng 6 tháng.
  3. Cải tạo, nâng cấp tiết diện các đoạn đường dây nút cổ chai: Công ty Điện lực Sơn La cần lập phương án đầu tư giai đoạn 2021-2023 nhằm thay thế khoảng 15 km đường dây dây nhôm lõi thép AC tiết diện $49,5\text{ mm}^2$ lên loại tiết diện $124\text{ mm}^2$ tại các phân đoạn đầu nguồn (từ Bus 11 đến Bus 16), phấn đấu đưa tổn thất điện năng kỹ thuật toàn lộ xuống dưới 5,0%.
  4. Xây dựng kịch bản sa thải phụ tải tự động khi tách lưới: Tích hợp hệ thống SCADA/DMS để điều khiển tự động cắt giảm 35% đến 40% phụ tải loại 3 khi xảy ra sự cố mất nguồn 110 kV, cho phép thủy điện Nậm Chiến 3 vận hành cấp điện độc lập an toàn cho trung tâm hành chính huyện Mường La, hoàn thành trước năm 2025.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cao cho 4 nhóm đối tượng chính:

  • Kỹ sư vận hành và điều độ viên tại các Công ty Điện lực: Cung cấp tài liệu hướng dẫn thực tế về quy trình tính toán trào lưu công suất, tối ưu hóa điều độ điện áp và kiểm soát công suất phản kháng khi tích hợp các nguồn năng lượng tái tạo vào lưới 35 kV.
  • Chủ đầu tư và kỹ sư vận hành nhà máy thủy điện nhỏ: Cung cấp cơ sở khoa học để thiết lập chế độ phát công suất tối ưu, nâng cao doanh thu bán điện, tránh nguy cơ vi phạm chỉ tiêu kỹ thuật điện áp gây phạt hợp đồng mua bán điện (PPA).
  • Kỹ sư thiết kế và tư vấn quy hoạch điện: Sử dụng phương pháp luận và các thông số phân tích độ tin cậy để lập phương án mở rộng mạng lưới, lựa chọn tiết diện dây dẫn và vị trí lắp đặt thiết bị bảo vệ thông minh cho các dự án lưới điện trung áp miền núi.
  • Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật điện: Tài liệu tham khảo mẫu mực về kỹ năng ứng dụng phần mềm ETAP trong mô phỏng lưới điện phân phối thực tế, phân tích ngắn mạch và giải bài toán trào lưu công suất phi tuyến.

Câu hỏi thường gặp

Tại sao việc kết nối thủy điện Nậm Chiến 3 vào lộ 371 lại có nguy cơ gây quá điện áp?
Khi nhà máy phát tối đa công suất tác dụng 3,1 MW vào thời điểm phụ tải tiêu thụ địa phương xuống thấp (như ban đêm), lượng điện dư thừa sẽ truyền ngược về trạm 110 kV. Dòng công suất ngược đi qua điện kháng đường dây gây ra hiện tượng tăng áp cục bộ tại các nút lân cận điểm đấu nối, có thể vượt quá giới hạn $+5%$ nếu không kiểm soát công suất phản kháng.

Phần mềm ETAP hỗ trợ những tính toán kỹ thuật trọng yếu nào trong đề tài?
Phần mềm ETAP 12.6 được sử dụng để giải 4 bài toán kỹ thuật lớn: tính toán trào lưu công suất xác lập bằng thuật toán Newton-Raphson, phân tích sụt áp tại 122 nút phụ tải, tính toán dòng ngắn mạch ba pha tại các vị trí đường dây và thiết lập cấu hình phối hợp thời gian tác động bảo vệ cho 06 thiết bị Recloser.

Thủy điện nhỏ cần vận hành hệ số công suất bao nhiêu để giảm thiểu tổn thất lưới điện?
Theo kết quả mô phỏng, khi thủy điện Nậm Chiến 3 vận hành ở chế độ phát công suất tác dụng kèm công suất phản kháng với hệ số $\cos\varphi$ từ 0,90 đến 0,95 trễ, nguồn phân tán sẽ bù công suất phản kháng tại chỗ cho các phụ tải cảm kháng lân cận, giúp giảm tổn thất kỹ thuật đường dây trên 28%.

Giải pháp vận hành độc lập (islanding) của thủy điện Nậm Chiến 3 được kích hoạt khi nào?
Chế độ này được kích hoạt khi sự cố gây mất điện hoàn toàn từ đường dây 110 kV đầu nguồn. Khi đó, máy cắt đầu tuyến mở ra, hệ thống tự động sa thải khoảng 40% phụ tải không ưu tiên để cân bằng công suất giữa nguồn phát 3,1 MW và phụ tải còn lại, duy trì nguồn điện ổn định cho khu vực trọng yếu.

Mô hình nghiên cứu của đề tài có thể áp dụng cho các địa phương khác không?
Hoàn toàn có thể nhân rộng. Phương pháp thu thập dữ liệu, quy trình xây dựng sơ đồ một sợi trên ETAP và các kịch bản kiểm soát điện áp trong luận văn có thể chuyển giao áp dụng trực tiếp cho tất cả các tuyến lộ trung áp 22 kV và 35 kV có đấu nối nguồn phân tán tại vùng Tây Bắc và Tây Nguyên.

Kết luận

  • Luận văn đã mô hình hóa và giải tích thành công trạng thái vận hành của tuyến lộ 371 lưới điện 35 kV Mường La và thủy điện nhỏ Nậm Chiến 3 ($2 \times 1,55\text{ MW}$) trên phần mềm ETAP.
  • Đã xác định rõ nguyên nhân gây sụt áp sâu dưới $91,8% U_{\text{đm}}$ ở các nút cuối tuyến khi ngắt nguồn phân tán và nguy cơ quá áp khi phát ngược công suất vào giờ thấp điểm.
  • Chứng minh giải pháp điều khiển phát đồng thời công suất tác dụng và phản kháng giúp nâng điện áp toàn tuyến đạt $99,2% - 102,4% U_{\text{đm}}$, đồng thời giảm tổn thất công suất kỹ thuật hơn 28,6%.
  • Đề xuất hoàn thiện cấu hình bảo vệ với 06 thiết bị Recloser thông minh và xây dựng giải pháp phân vùng sa thải phụ tải tự động khi vận hành ở chế độ đảo.
  • Đóng góp luận cứ khoa học chuẩn xác phục vụ trực tiếp cho công tác quản lý kỹ thuật của Điện lực Mường La và quy hoạch phát triển lưới phân phối tỉnh Sơn La giai đoạn 2021-2025.

Các đơn vị quản lý vận hành điện lực và doanh nghiệp thủy điện nhỏ quan tâm đến giải pháp kỹ thuật, quy trình mô phỏng ETAP hoặc trao đổi học thuật chuyên sâu có thể liên hệ trực tiếp Khoa Điện – Trường Đại học Kỹ thuật Công nghiệp (Đại học Thái Nguyên) để được hỗ trợ và chuyển giao công nghệ.
