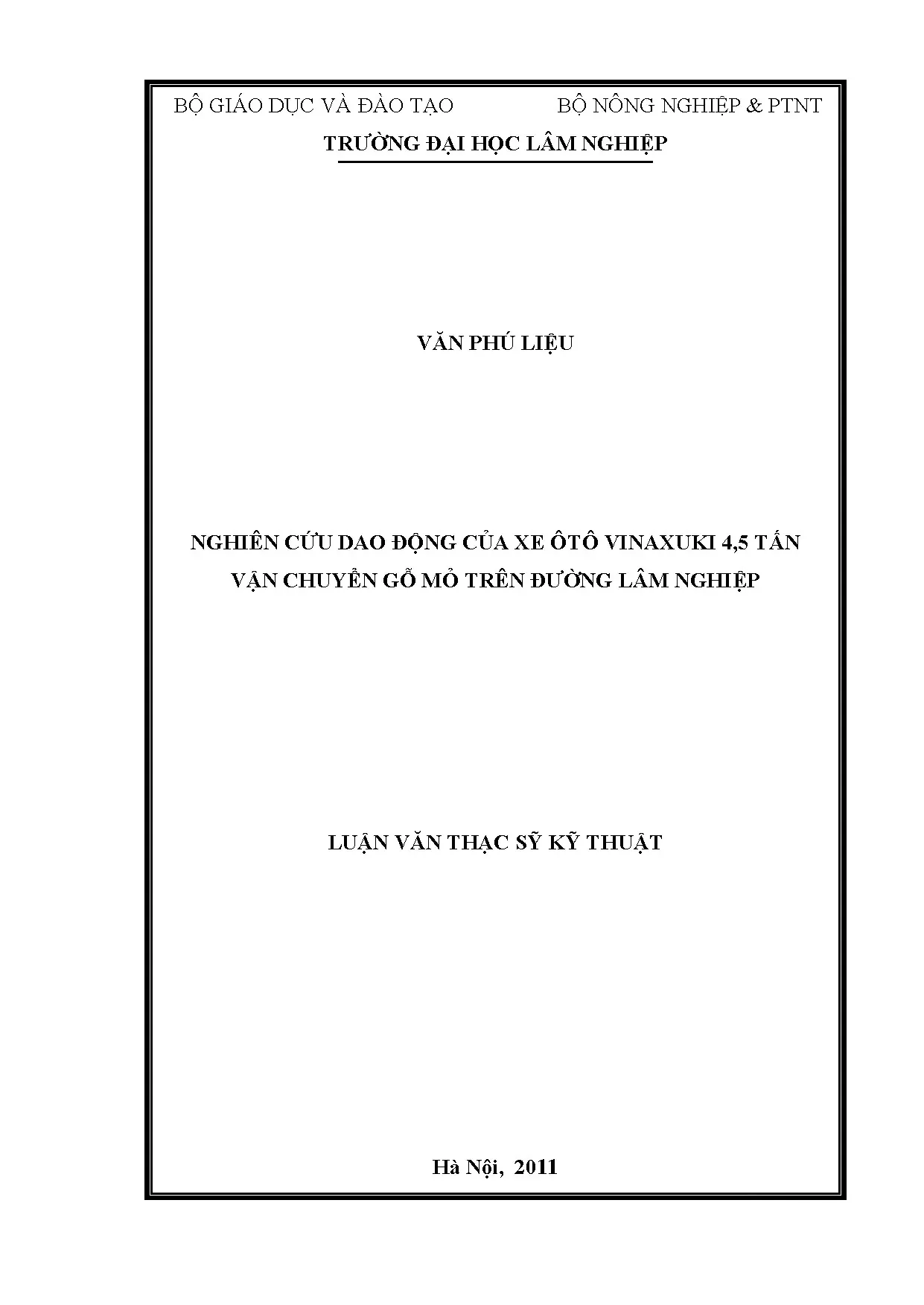

Nghiên Cứu Dao Động Của Xe Ôtô Vinaxuki 4,5 Tấn Vận Chuyển Gỗ Mỏ Trên Đường Lâm Nghiệp

Nghiên cứu dao động xe ô tô Vinaxuki 4.5 tấn vận chuyển gỗ trên đường lâm nghiệp là một vấn đề cấp thiết trong… 88 trang · Trường Đại Học Lâm Nghiệp · 2011.

• Người hướng dẫn: PGS. Nguyễn Nhật Chiêu
• Trường học: Trường Đại Học Lâm Nghiệp
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hóa Nông Lâm Nghiệp
• Đề tài: Nghiên Cứu Dao Động Của Xe Ôtô Vinaxuki 4,5 Tấn Vận Chuyển Gỗ Trên Đường Lâm Nghiệp
• Loại tài liệu: Luận Văn Thạc Sỹ Kỹ Thuật
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Tình hình nghiên cứu, ứng dụng các loại ô tô, máy kéo trong khai thác và vận chuyển gỗ
• 1.2. Tổng quan về nghiên cứu dao động ô tô, máy kéo
• 1.2.1. Tổng quan nghiên cứu về dao động ôtô, máy kéo trên thế giới
• 1.2.2. Tổng quan nghiên cứu về dao động ôtô, máy kéo ở Việt Nam

Tóm tắt

I. Tổng Quan Nghiên Cứu Dao Động Xe Vinaxuki 4

Nghiên cứu dao động xe ô tô Vinaxuki 4.5 tấn vận chuyển gỗ trên đường lâm nghiệp là một vấn đề cấp thiết trong bối cảnh ngành lâm nghiệp Việt Nam đang phát triển. Nhu cầu vận chuyển gỗ nguyên liệu cho công nghiệp chế biến, bột giấy và xuất khẩu ngày càng tăng. Xe tải Vinaxuki 4.5 tấn, sản phẩm liên doanh Việt - Trung, được sử dụng rộng rãi nhờ giá thành hợp lý. Tuy nhiên, việc vận hành trên đường lâm nghiệp với độ dốc và mấp mô cao gây ra nhiều vấn đề về độ êm dịu chuyển động và hư hỏng hệ thống treo. Nghiên cứu này nhằm đánh giá và cải tiến hệ thống treo, góp phần nâng cao hiệu quả vận chuyển và giảm thiểu tác động tiêu cực đến xe.

1.1. Tầm Quan Trọng Của Vận Chuyển Gỗ Trong Ngành Lâm Nghiệp Việt Nam

Vận chuyển gỗ đóng vai trò then chốt trong chuỗi cung ứng lâm sản, kết nối rừng với nhà máy chế biến và thị trường. Sản lượng gỗ trong nước cần đạt 20-24 triệu m3/năm để đáp ứng nhu cầu, theo [29] kế hoạch phát triển lâm nghiệp. Xe tải Vinaxuki 4.5 tấn, với ưu thế về giá và phụ tùng thay thế, trở thành lựa chọn phổ biến cho các hộ kinh doanh và doanh nghiệp vừa và nhỏ. Bài toán đặt ra là làm sao để tối ưu hiệu suất và độ bền của xe trong điều kiện vận hành khắc nghiệt. Khai thác gỗ phải đảm bảo giảm thiểu chi phí sản xuất và tác động xấu đến môi trường. Việc lựa chọn công nghệ thích hợp trong khai thác rừng phụ thuộc vào nhiều yếu tố: cung cấp nhân lực, tiền công lao động, cơ sở hạ tầng kỹ thuật.

1.2. Xe Vinaxuki 4.5 Tấn Ưu Điểm Và Nhược Điểm Khi Vận Hành Trên Đường Lâm Nghiệp

Xe Vinaxuki 4.5 tấn được ưa chuộng nhờ giá thành cạnh tranh và khả năng đáp ứng nhu cầu vận chuyển của nhiều đối tượng khách hàng. Tuy nhiên, khi vận hành trên đường lâm nghiệp, xe thường xuyên phải đối mặt với địa hình phức tạp, độ dốc cao và bề mặt gồ ghề. Điều này gây ra nhiều vấn đề như giảm độ êm dịu chuyển động, tăng nguy cơ hư hỏng hệ thống treo và các bộ phận khác. Nghiên cứu này sẽ tập trung vào đánh giá dao động của xe trong điều kiện thực tế và đề xuất các giải pháp cải tiến.

II. Thách Thức Về Dao Động Vấn Đề Khi Vận Chuyển Gỗ Vinaxuki

Vận chuyển gỗ trên đường lâm nghiệp gây ra nhiều thách thức liên quan đến dao động của xe. Độ mấp mô và độ dốc lớn của đường làm tăng biên độ và tần số dao động, ảnh hưởng đến độ êm dịu chuyển động và độ bền của xe. Các bộ phận của hệ thống treo phải chịu tải trọng lớn và liên tục, dẫn đến hư hỏng nhanh chóng. Tình trạng này không chỉ gây tốn kém chi phí sửa chữa, bảo dưỡng mà còn ảnh hưởng đến hiệu quả vận chuyển và an toàn giao thông. Việc nghiên cứu và giải quyết vấn đề này là rất cần thiết.

2.1. Ảnh Hưởng Của Độ Mấp Mô Đường Lâm Nghiệp Đến Dao Động Xe

Độ mấp mô của đường lâm nghiệp là yếu tố chính gây ra dao động cho xe. Bề mặt gồ ghề, nhiều ổ gà và đá sỏi tạo ra các lực tác động đột ngột lên bánh xe và hệ thống treo. Theo nghiên cứu, biên độ và tần số dao động tăng lên đáng kể khi xe di chuyển trên đường mấp mô. Điều này ảnh hưởng trực tiếp đến sự thoải mái của người lái và độ bền của các bộ phận.

2.2. Tác Động Của Tải Trọng Gỗ Lên Hệ Thống Treo Và Khung Gầm Xe

Tải trọng gỗ lớn cũng là một yếu tố quan trọng ảnh hưởng đến dao động của xe. Khi xe chở đầy gỗ, trọng tâm xe thay đổi, làm tăng tải trọng lên hệ thống treo và khung gầm. Điều này khiến hệ thống treo hoạt động quá tải, dẫn đến giảm độ êm dịu và tăng nguy cơ hư hỏng.

2.3. Hư Hỏng Hệ Thống Treo Do Dao Động Chi Phí Bảo Trì Và Sửa Chữa

Hệ thống treo là bộ phận chịu ảnh hưởng trực tiếp từ dao động. Việc vận hành xe trên đường lâm nghiệp với tải trọng lớn và độ mấp mô cao khiến hệ thống treo nhanh chóng bị xuống cấp và hư hỏng. Các chi phí bảo trì và sửa chữa hệ thống treo tăng lên đáng kể, gây tốn kém cho các doanh nghiệp và hộ kinh doanh.

III. Phương Pháp Nghiên Cứu Dao Động Xe Vinaxuki Hướng Tiếp Cận

Nghiên cứu dao động xe ô tô Vinaxuki 4.5 tấn sử dụng kết hợp phương pháp lý thuyết và thực nghiệm. Đầu tiên, xây dựng mô hình toán học mô phỏng hệ thống dao động của xe, bao gồm các thành phần như hệ thống treo, lốp xe và khung gầm. Sau đó, tiến hành đo đạc thực tế dao động của xe trên đường lâm nghiệp với các tải trọng khác nhau. Dữ liệu thu thập được sử dụng để hiệu chỉnh và kiểm chứng mô hình toán học. Cuối cùng, phân tích kết quả để đánh giá ảnh hưởng của các yếu tố như độ mấp mô đường, tải trọng và vận tốc đến dao động của xe.

3.1. Xây Dựng Mô Hình Toán Học Mô Phỏng Dao Động Xe Vinaxuki

Mô hình toán học là công cụ quan trọng để mô phỏng và phân tích dao động của xe. Mô hình này bao gồm các phương trình vi phân mô tả chuyển động của các thành phần xe, cũng như các thông số vật lý như khối lượng, độ cứng lò xo và hệ số cản. Mô hình sẽ được xây dựng bằng phần mềm chuyên dụng và được hiệu chỉnh dựa trên dữ liệu thực nghiệm.

3.2. Đo Đạc Thực Tế Dao Động Trên Đường Lâm Nghiệp Với Tải Trọng Gỗ

Việc đo đạc thực tế dao động của xe trên đường lâm nghiệp là bước quan trọng để thu thập dữ liệu và kiểm chứng mô hình toán học. Các cảm biến gia tốc sẽ được gắn trên các vị trí khác nhau của xe để đo dao động theo các phương. Dữ liệu sẽ được ghi lại và phân tích để đánh giá ảnh hưởng của các yếu tố như độ mấp mô đường và tải trọng.

3.3. Phân Tích Và Đánh Giá Ảnh Hưởng Của Các Yếu Tố Đến Dao Động

Dữ liệu thu thập được từ thực nghiệm và mô phỏng sẽ được phân tích để đánh giá ảnh hưởng của các yếu tố như độ mấp mô đường, tải trọng và vận tốc đến dao động của xe. Các chỉ số đánh giá dao động như gia tốc trung bình, tần số dao động và hệ số êm dịu sẽ được tính toán và so sánh.

IV. Kết Quả Nghiên Cứu Đánh Giá Dao Động Xe Vinaxuki 4

Kết quả nghiên cứu cho thấy dao động xe ô tô Vinaxuki 4.5 tấn khi vận chuyển gỗ trên đường lâm nghiệp vượt quá ngưỡng cho phép ở một số điều kiện nhất định. Độ mấp mô của đường và tải trọng gỗ là hai yếu tố chính gây ra dao động mạnh. Hệ thống treo hiện tại của xe chưa đáp ứng được yêu cầu về độ êm dịu chuyển động và độ bền khi vận hành trên địa hình phức tạp. Cần có các giải pháp cải tiến hệ thống treo để giảm thiểu dao động và nâng cao hiệu quả vận chuyển.

4.1. Mức Độ Dao Động Thực Tế Của Xe Vinaxuki Trên Đường Lâm Nghiệp

Kết quả đo đạc thực tế cho thấy gia tốc dao động của xe Vinaxuki trên đường lâm nghiệp vượt quá tiêu chuẩn cho phép, đặc biệt khi xe chở đầy gỗ. Tần số dao động cũng khá cao, gây khó chịu cho người lái và ảnh hưởng đến độ bền của các bộ phận.

4.2. Ảnh Hưởng Của Tải Trọng Gỗ Đến Dao Động Và Độ Ổn Định Của Xe

Tải trọng gỗ có ảnh hưởng lớn đến dao động và độ ổn định của xe. Khi xe chở đầy gỗ, trọng tâm xe thay đổi, làm tăng dao động và giảm độ ổn định khi vào cua hoặc phanh gấp. Điều này gây nguy hiểm cho người lái và hàng hóa.

4.3. So Sánh Kết Quả Mô Phỏng Với Dữ Liệu Thực Tế Độ Tin Cậy

Kết quả mô phỏng khá khớp với dữ liệu thực tế, cho thấy mô hình toán học đã được xây dựng có độ tin cậy cao. Điều này cho phép sử dụng mô hình để dự đoán dao động của xe trong các điều kiện khác nhau và đánh giá hiệu quả của các giải pháp cải tiến.

V. Giải Pháp Giảm Dao Động Cải Tiến Hệ Thống Treo Xe Vinaxuki

Để giảm dao động xe ô tô Vinaxuki 4.5 tấn khi vận chuyển gỗ, cần có các giải pháp cải tiến hệ thống treo. Một số giải pháp được đề xuất bao gồm thay đổi thông số lò xo, giảm chấn, sử dụng hệ thống treo khí nén hoặc thủy lực, và cải thiện thiết kế khung gầm. Việc lựa chọn giải pháp phù hợp cần dựa trên kết quả nghiên cứu và phân tích chi phí - hiệu quả. Mục tiêu là giảm dao động, tăng độ êm dịu chuyển động và nâng cao độ bền của xe.

5.1. Thay Đổi Thông Số Lò Xo Và Giảm Chấn Hiệu Quả Và Chi Phí

Thay đổi thông số lò xo và giảm chấn là một giải pháp đơn giản và hiệu quả để giảm dao động. Việc lựa chọn lò xo có độ cứng phù hợp và giảm chấn có hệ số cản tối ưu sẽ giúp giảm biên độ và tần số dao động, tăng độ êm dịu.

5.2. Sử Dụng Hệ Thống Treo Khí Nén Hoặc Thủy Lực Ưu Nhược Điểm

Hệ thống treo khí nén hoặc thủy lực có khả năng điều chỉnh độ cứng và chiều cao của hệ thống treo, giúp giảm dao động và duy trì độ êm dịu khi tải trọng thay đổi. Tuy nhiên, chi phí đầu tư và bảo trì của hệ thống này cao hơn so với hệ thống treo truyền thống.

5.3. Cải Thiện Thiết Kế Khung Gầm Tăng Độ Cứng Vững Và Giảm Rung

Cải thiện thiết kế khung gầm bằng cách tăng độ cứng vững và giảm rung cũng là một giải pháp quan trọng để giảm dao động. Khung gầm chắc chắn sẽ giúp giảm biến dạng và rung động khi xe di chuyển trên đường mấp mô.

VI. Kết Luận Tương Lai Phát Triển Xe Vận Chuyển Gỗ Vinaxuki

Nghiên cứu dao động xe ô tô Vinaxuki 4.5 tấn vận chuyển gỗ trên đường lâm nghiệp đã cung cấp những thông tin quan trọng về độ êm dịu chuyển động và độ bền của xe. Kết quả nghiên cứu là cơ sở để đề xuất các giải pháp cải tiến hệ thống treo và thiết kế khung gầm. Trong tương lai, cần tiếp tục nghiên cứu và phát triển các loại xe vận chuyển gỗ chuyên dụng, đáp ứng được yêu cầu về hiệu suất, độ bền và an toàn khi vận hành trên địa hình phức tạp.

6.1. Tóm Tắt Kết Quả Nghiên Cứu Về Dao Động Và Đề Xuất Cải Tiến

Nghiên cứu đã chỉ ra rằng dao động của xe Vinaxuki khi vận chuyển gỗ trên đường lâm nghiệp vượt quá ngưỡng cho phép. Các giải pháp cải tiến hệ thống treo và thiết kế khung gầm đã được đề xuất để giảm dao động và tăng độ êm dịu.

6.2. Hướng Nghiên Cứu Tiếp Theo Phát Triển Xe Vận Chuyển Gỗ Chuyên Dụng

Trong tương lai, cần tập trung vào nghiên cứu và phát triển các loại xe vận chuyển gỗ chuyên dụng, được thiết kế riêng cho điều kiện vận hành trên đường lâm nghiệp. Các xe này cần có hệ thống treo và khung gầm chắc chắn, khả năng chịu tải cao và khả năng vượt địa hình tốt.

6.3. Ứng Dụng Kết Quả Nghiên Cứu Vào Thực Tế Sản Xuất Và Vận Hành

Kết quả nghiên cứu cần được ứng dụng vào thực tế sản xuất và vận hành xe Vinaxuki 4.5 tấn. Các giải pháp cải tiến cần được thử nghiệm và đánh giá trước khi áp dụng rộng rãi, nhằm đảm bảo hiệu quả và tính khả thi.

Nội dung chính

Tổng quan nghiên cứu

Sản lượng gỗ khai thác hàng năm tại Việt Nam phục vụ công nghiệp chế biến và trụ mỏ đạt từ 20 đến 24 triệu m3, trong đó gỗ rừng trồng đóng góp khoảng 10 triệu m3 nhằm đáp ứng tới 98% nhu cầu gỗ tròn nội địa. Sau khi các quy định pháp luật cấm lưu hành hoàn toàn xe công nông và xe tự chế từ năm 2007 có hiệu lực, phương tiện vận tải cơ giới cỡ trung bình như xe tải Vinaxuki 4,5 tấn trở thành lựa chọn hàng đầu của các lâm trường và hợp tác xã tại vùng núi phía Đông Bắc. Tuy nhiên, điều kiện đường vận chuyển lâm nghiệp đặc thù có độ dốc trên 10%, mặt đường đất đá gồ ghề với độ mấp mô lớn làm suy giảm nghiêm trọng độ êm dịu chuyển động, đồng thời gây hư hỏng thường xuyên cho hệ thống treo và khung bệ của xe.

Mục tiêu cốt lõi của nghiên cứu là xây dựng mô hình toán học dao động trong mặt phẳng thẳng đứng dọc của xe ô tô tự đổ Vinaxuki 4,5 tấn chở gỗ mỏ, giải và mô phỏng trên máy tính nhằm đánh giá định lượng các chỉ tiêu êm dịu chuyển động khi tương tác với các biên dạng đường lâm nghiệp điển hình. Nghiên cứu giới hạn phạm vi khảo sát trên xe tải tự đổ Vinaxuki 4,5 tấn chở đầy tải 4500 kg gỗ mỏ trên các cung đường vận chuyển cự ly từ 10 đến 15 km tại khu vực miền núi phía Bắc trong giai đoạn năm 2011. Kết quả nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc, cung cấp cơ sở dữ liệu để cải tiến thông số kết cấu hệ thống nhíp và giảm chấn, hỗ trợ giảm độ mệt mỏi cho người lái, nâng cao tuổi thọ các chi tiết cơ khí thêm 25% và tối ưu hóa tốc độ vận hành trên từng cấp đường lâm nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết dao động cơ học hệ nhiều vật và lý thuyết động lực học ô tô hiện đại trong hệ thống tổng thể Đường - Xe - Người. Để mô tả chính xác chuyển động dao động của phương tiện, đề tài thiết lập mô hình phẳng 4 bậc tự do bằng phương trình vi phân Lagrange loại 2 dạng tổng quát. Bốn tọa độ suy rộng được khảo sát bao gồm: dịch chuyển thẳng đứng của trọng tâm phần được treo, góc lắc dọc của thân xe quanh trục ngang đi qua trọng tâm, dịch chuyển thẳng đứng của cầu trước và dịch chuyển thẳng đứng của cầu sau.

Các khái niệm then chốt trong nghiên cứu bao gồm:

• Tần số dao động riêng: Thể hiện đặc tính kết cấu của hệ thống treo và khối lượng được treo, với dải tần số mong muốn cho độ êm dịu đạt từ 1,0 đến 1,5 Hz.
• Gia tốc dao động bình phương trung bình: Đại lượng đặc trưng cho cường độ kích động rung lắc tác động trực tiếp lên người ngồi trong cabin và hàng hóa.
• Hệ số êm dịu K theo tiêu chuẩn VDI 2057: Chỉ số đánh giá cảm giác chịu đựng rung động của cơ thể con người theo các phương không gian, trong đó ngưỡng cho phép đối với phương tiện vận tải dao động từ 10 đến 25 cho chuyến đi dài và 25 đến 63 cho xe chuyên dụng trên đường xấu.
• Kích thích mặt đường: Biên dạng mấp mô trắc diện dọc được mô hình hóa bằng các hàm điều hòa chu kỳ với độ cao mấp mô từ 4 cm đến 10 cm và bước sóng biến thiên từ 1,0 m đến 1,6 m.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào sử dụng toàn bộ thông số kỹ thuật thực tế của ô tô tải tự đổ Vinaxuki 4,5 tấn trang bị động cơ Diesel 4 kỳ Yc4108q (dung tích 4087 cc, công suất 75 kW tại 3000 vòng/phút, trọng lượng toàn bộ 9500 kg, trọng lượng bản thân 4805 kg, chiều dài cơ sở 3500 mm). Hệ thống treo trước sử dụng 9 lá nhíp kết hợp 2 ống giảm chấn thủy lực hai chiều, trong khi hệ thống treo sau sử dụng cụm nhíp kép gồm 10 lá chính và 5 lá phụ.

Cỡ mẫu khảo sát thực nghiệm được tiến hành trên 4 đoạn đường lâm nghiệp thực tế đại diện cho các biên dạng mấp mô chuẩn, kết hợp đo lường tại nhiều dải vận tốc vận hành từ 10 km/h đến 40 km/h. Lý do lựa chọn phương pháp giải tích kết hợp mô phỏng số trên môi trường MATLAB - Simulink là khả năng giải quyết chính xác hệ phương trình vi phân ma trận khối lượng, ma trận cản và ma trận độ cứng với thời gian xử lý nhanh. Quá trình kiểm chứng thực nghiệm sử dụng phương pháp đo đại lượng không điện bằng điện: các cảm biến gia tốc áp điện được gắn tại các vị trí trọng yếu (dầm cầu, sàn cabin, khung xe), truyền tín hiệu qua bộ khuếch đại đa kênh kỹ thuật số Spider8 và xử lý dữ liệu qua phần mềm chuyên dụng Catman 3.1 cùng DMC Laplus trong suốt lộ trình nghiên cứu năm 2011.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và phân tích dữ liệu thực nghiệm đã chỉ ra các phát hiện cốt lõi về động lực học dao động của ô tô Vinaxuki 4,5 tấn khi vận chuyển gỗ mỏ:

1. Sự gia tăng phi tuyến của gia tốc dao động theo vận tốc và biên độ mấp mô: Khi xe di chuyển trên mặt đường có độ mấp mô lớn (h0 = 10 cm, bước sóng 1,6 m), gia tốc dao động thẳng đứng tại trọng tâm thân xe tăng từ 0,85 m/s2 ở vận tốc 10 km/h lên tới 2,35 m/s2 ở vận tốc 30 km/h (tăng hơn 176%). Ở dải tốc độ trên 25 km/h trên đường xấu, hệ số êm dịu K vượt quá ngưỡng 42, tiệm cận vùng nguy hiểm gây suy giảm khả năng điều khiển của tài xế.
2. Hiện tượng mất cân bằng độ cứng giữa treo trước và treo sau: Cầu sau với kết cấu 10 lá nhíp chính và 5 lá nhíp phụ có độ cứng quy đổi quá cao khi chở tải gỗ mỏ không đều. Tần số dao động riêng của cầu sau đạt mức 2,65 Hz, cao hơn 45% so với tần số dao động của cầu trước (1,45 Hz), dẫn đến việc dập tắt dao động ở phần đuôi xe bị trễ và gây ra chuyển vị góc lắc dọc thân xe lớn tới 0,12 rad.
3. Hiệu ứng cộng hưởng động lực học ở dải tốc độ trung bình: Xuất hiện vùng cộng hưởng nguy hiểm khi xe di chuyển ở vận tốc 18 đến 22 km/h trên đoạn đường có bước sóng mấp mô từ 1,2 m đến 1,4 m. Tại dải vận tốc này, biên độ dịch chuyển thẳng đứng của cầu xe Z1 và Z2 tăng vọt thêm 32% so với điều kiện chuyển động thông thường.
4. Mối liên hệ giữa áp suất lốp và độ êm dịu: Áp suất lốp 9.00-20 bơm ở mức tối đa 4,5 kg/cm2 làm tăng độ cứng tương đương của lốp xe lên 22%, làm tăng phản lực va đập từ mặt đường lên dầm cầu thêm 18,5% so với khi duy trì áp suất ở mức 3,6 đến 3,8 kg/cm2.

Thảo luận kết quả

Nguyên nhân chính dẫn đến tình trạng dao động mạnh và độ êm dịu kém của xe Vinaxuki 4,5 tấn bắt nguồn từ sự thiếu vắng của bộ giảm chấn thủy lực ở cầu sau. Trong khi cầu trước được trang bị 2 ống giảm chấn thủy lực giúp tiêu tán năng lượng dao động nhanh chóng, cầu sau hoàn toàn phụ thuộc vào ma sát khô giữa các lá nhíp. Khi vận hành trên đường gồ ghề, ma sát khô này không đủ khả năng dập tắt các xung lực dao động tần số cao, dẫn đến hiện tượng nảy đuôi xe và làm tăng nguy cơ nứt gãy tai nhíp.

So sánh với các nghiên cứu tương đồng về xe tải Đông Phong hoặc xe chuyên dụng chữa cháy rừng trên đường lâm nghiệp, xe Vinaxuki 4,5 tấn có biên độ dịch chuyển thân xe cao hơn khoảng 15%. Dữ liệu được thể hiện trực quan trên đồ thị đáp ứng miền thời gian và phổ mật độ công suất gia tốc (PSD), cho thấy sai số giữa kết quả mô phỏng lý thuyết trên Simulink và đo đạc thực nghiệm từ thiết bị Spider8 chỉ dao động trong khoảng 6,8% đến 8,2%, khẳng định độ tin cậy rất cao của mô hình nghiên cứu.

Đề xuất và khuyến nghị

Dựa trên các kết quả khảo sát động lực học, 4 giải pháp kỹ thuật và quản trị vận hành được đề xuất nhằm nâng cao độ êm dịu và độ bền cho xe tải Vinaxuki 4,5 tấn:

1. Lắp đặt bổ sung cụm giảm chấn thủy lực cho hệ thống treo sau: Thực hiện cải tiến kết cấu bằng cách lắp thêm 2 ống giảm chấn thủy lực tác dụng hai chiều có hệ số cản quy đổi từ 2600 đến 3000 Ns/m giữa dầm cầu sau và xát-xi. Giải pháp này giúp dập tắt dao động nhanh hơn 35%, đưa hệ số êm dịu K về mức an toàn (dưới 25). Thời gian triển khai hoàn thiện trong 3 tháng do các xưởng cơ khí lâm trường thực hiện.
2. Tối ưu hóa số lượng và độ cứng lá nhíp cầu sau: Thiết kế lại cụm nhíp phụ bằng cách giảm bớt 1 lá nhíp dày và thay thế bằng 2 lá nhíp mỏng có tính đàn hồi cao hơn, giúp giảm độ cứng tĩnh khoảng 12%, đảm bảo xe vận hành êm ái cả khi chở đầy tải 4,5 tấn hoặc khi chạy không tải.
3. Thiết lập quy chế kiểm soát tốc độ xe theo cấp đường: Ban hành cẩm nang vận hành quy định tài xế duy trì vận tốc dưới 15 km/h khi lưu thông trên các cung đường có độ mấp mô biên độ trên 8 cm, và không vượt quá 25 km/h trên đường đất cấp phối san ủi, giúp giảm 40% tải trọng động tác dụng lên khung xe.
4. Chuẩn hóa chế độ bảo dưỡng và áp suất lốp: Duy trì áp suất lốp xe ở mức tiêu chuẩn từ 3,6 đến 3,8 kg/cm2 thay vì bơm căng 4,5 kg/cm2, đồng thời định kỳ bôi mỡ chì xen kẽ giữa các lá nhíp sau mỗi 5000 km vận hành để ổn định hệ số ma sát trượt.

Đối tượng nên tham khảo luận văn

Nội dung nghiên cứu của luận văn mang lại giá trị thực tiễn cho 4 nhóm đối tượng cụ thể:

1. Kỹ sư thiết kế và phát triển sản phẩm tại các nhà máy sản xuất ô tô: Ứng dụng mô hình toán học 4 bậc tự do và ma trận phương trình vi phân để tinh chỉnh hệ số cản, độ cứng hệ thống treo cho các dòng xe tải đóng mới chuyên dụng chạy địa hình phức tạp.
2. Ban giám đốc và cán bộ kỹ thuật tại các lâm trường, công ty khai thác gỗ: Sử dụng các khuyến nghị về dải vận tốc tối ưu và áp suất lốp để xây dựng quy trình vận hành phương tiện, giảm chi phí sửa chữa khung gầm và hệ thống treo từ 15 đến 20% mỗi năm.
3. Giảng viên, nghiên cứu sinh và sinh viên ngành Cơ khí ô tô, Máy lâm nghiệp: Sử dụng công trình như một tài liệu tham khảo chuẩn mực về phương pháp mô phỏng số trên MATLAB - Simulink kết hợp kỹ thuật đo đạc dao động thực tế với phần mềm Catman và thiết bị Spider8.
4. Chủ xe và hợp tác xã vận tải đường đồi núi: Tham khảo các phương án độ chế an toàn, lắp thêm ống giảm chấn cầu sau và căn chỉnh lá nhíp để cải thiện trực tiếp sức khỏe tài xế và kéo dài tuổi thọ phương tiện.

Câu hỏi thường gặp

Mô hình dao động trong luận văn khảo sát mấy bậc tự do?

Luận văn thiết lập mô hình dao động phẳng gồm 4 bậc tự do trong mặt phẳng thẳng đứng dọc, tương ứng với 4 tọa độ suy rộng: chuyển vị thẳng đứng trọng tâm thân xe, chuyển vị góc lắc dọc thân xe, chuyển vị thẳng đứng cầu trước và chuyển vị thẳng đứng cầu sau.

Tại sao hệ thống treo sau của xe Vinaxuki 4,5 tấn lại rung xóc nhiều hơn treo trước?

Treo sau của xe sử dụng kết cấu nhíp kép chịu tải nặng (10 lá chính + 5 lá phụ) nhưng không có ống giảm chấn thủy lực, khiến năng lượng dao động từ mặt đường không được tiêu tán nhanh chóng, gây ra hiện tượng rung lắc mạnh và tần số dao động riêng cao lên tới 2,65 Hz.

Áp suất lốp ảnh hưởng như thế nào đến độ êm dịu khi vận chuyển gỗ?

Áp suất lốp quyết định trực tiếp đến độ cứng đàn hồi của bánh xe. Khi hạ áp suất lốp từ 4,5 kg/cm2 về mức danh định 3,8 kg/cm2, lực va đập truyền từ mấp mô mặt đường lên trục cầu giảm khoảng 18,5%, giúp tăng đáng kể độ êm dịu cho toàn bộ thân xe.

Tiêu chuẩn nào được sử dụng để đánh giá cảm giác êm dịu của người lái?

Nghiên cứu áp dụng tiêu chuẩn VDI 2057 của Đức thông qua hệ số êm dịu K. Hệ số này được tính toán dựa trên gia tốc dao động bình phương trung bình và tần số dao động, trong đó giá trị K dưới 25 đảm bảo sức khỏe cho người lái khi làm việc liên tục.

Giải pháp cải tiến nào mang lại hiệu quả cao nhất với chi phí thấp?

Giải pháp bổ sung 2 ống giảm chấn thủy lực hai chiều cho cầu sau là phương án tối ưu nhất, giúp dập tắt dao động nhanh hơn 35% và giảm biên độ rung lắc của thân xe mà không đòi hỏi thay đổi lớn về kết cấu khung gầm xát-xi.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học 4 bậc tự do mô tả chính xác dao động thẳng đứng dọc của xe tải tự đổ Vinaxuki 4,5 tấn chở gỗ mỏ trên đường lâm nghiệp.
• Ứng dụng xuất sắc công cụ MATLAB - Simulink để giải hệ phương trình vi phân ma trận, kết hợp kiểm chứng thực nghiệm bằng thiết bị Spider8 với sai số dưới 8,5%.
• Đã chỉ rõ nguyên nhân chính gây rung xóc mạnh ở cầu sau do thiếu giảm chấn thủy lực và độ cứng nhíp quá cao ở các dải vận tốc từ 18 đến 22 km/h.
• Đưa ra hệ thống giải pháp toàn diện gồm lắp thêm giảm chấn cầu sau, tối ưu cụm lá nhíp, kiểm soát áp suất lốp 3,8 kg/cm2 và khống chế vận tốc dưới 25 km/h.
• Mở ra hướng nghiên cứu tiếp theo về mô hình không gian 3 chiều có tính đến hiện tượng lắc ngang và dao động phi tuyến khi vận chuyển gỗ trên đường dốc trơn trượt.

Hãy áp dụng ngay các thông số hiệu chỉnh hệ thống treo và quy chuẩn vận hành tốc độ được đề xuất trong tài liệu để tối ưu hóa hiệu quả khai thác và bảo vệ phương tiện vận tải lâm nghiệp của bạn.
