Tổng quan nghiên cứu

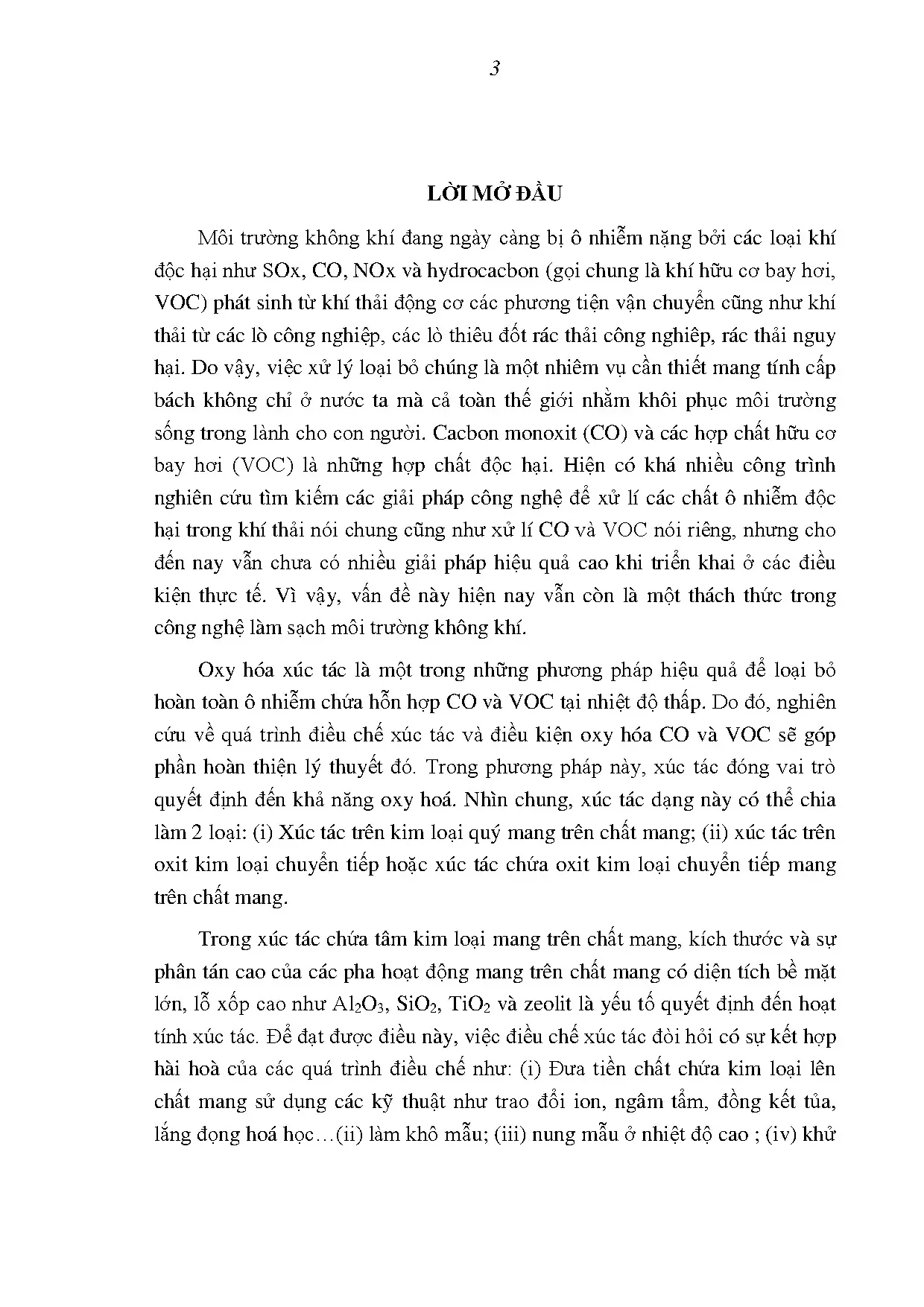

Ô nhiễm không khí do các khí độc hại như CO, SOx, NOx và các hợp chất hữu cơ bay hơi (VOC) đang là vấn đề nghiêm trọng toàn cầu, đặc biệt tại các đô thị lớn và khu công nghiệp. Theo báo cáo của ngành, Việt Nam đang đối mặt với tình trạng ô nhiễm không khí gia tăng, trong đó Hà Nội và TP. Hồ Chí Minh nằm trong danh sách các thành phố ô nhiễm nhất thế giới. Ước tính đến năm 2035, số ca tử vong do ô nhiễm không khí tại Việt Nam có thể lên đến 100.000 người mỗi năm, gây thiệt hại kinh tế tương đương 5-7% GDP. VOC và CO là hai nhóm khí độc hại chủ yếu phát sinh từ hoạt động giao thông vận tải và sản xuất công nghiệp, chiếm tỷ lệ phát thải lần lượt khoảng 40% và 85% trong tổng lượng khí thải.

Mục tiêu nghiên cứu là phát triển và đánh giá các xúc tác MOx/Al2O3 (M = Cu, Pd) được điều chế bằng phương pháp plasma nguội nhằm xử lý hiệu quả CO và VOC ở nhiệt độ thấp. Phạm vi nghiên cứu tập trung vào điều chế xúc tác nano mang trên chất mang Al2O3, đánh giá hoạt tính oxy hóa CO và các hợp chất VOC điển hình như toluen và butanol trong điều kiện phòng thí nghiệm. Nghiên cứu có ý nghĩa khoa học trong việc hoàn thiện lý thuyết về xúc tác oxy hóa và ứng dụng công nghệ plasma trong điều chế xúc tác, đồng thời góp phần giải quyết vấn đề ô nhiễm không khí cấp bách, bảo vệ sức khỏe cộng đồng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

  • Lý thuyết oxy hóa xúc tác: Phản ứng oxy hóa CO và VOC diễn ra trên bề mặt xúc tác thông qua cơ chế Langmuir-Hinshelwood hoặc Eley-Rideal, trong đó oxy được hoạt hóa trên bề mặt xúc tác và chuyển giao cho các phân tử khí ô nhiễm để tạo thành CO2 và H2O.
  • Mô hình xúc tác kim loại quý và oxit kim loại chuyển tiếp: Xúc tác Pd và Cu mang trên Al2O3 được nghiên cứu với các pha hoạt động như PdO, CuO có kích thước nano, phân tán đồng đều trên chất mang nhằm tăng hoạt tính và độ bền xúc tác.
  • Khái niệm plasma nguội: Plasma nguội là trạng thái vật chất ion hóa ở nhiệt độ thấp, tạo ra các gốc tự do, ion và electron có hoạt tính cao, hỗ trợ quá trình điều chế xúc tác nano với kích thước hạt nhỏ và phân tán tốt.
  • Cơ chế oxy hóa VOC và CO: Phản ứng tỏa nhiệt, thuận lợi ở nhiệt độ thấp, tuy nhiên cần xúc tác để tăng tốc độ phản ứng và giảm nhiệt độ hoạt động.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Sử dụng các hóa chất tinh khiết như CuCl2.2H2O, Pd(NH3)4(NO3)2, toluen, butanol và bột γ-Al2O3 thương mại với diện tích bề mặt riêng khoảng 180 m²/g.
  • Phương pháp điều chế xúc tác: So sánh hai phương pháp chính là ngâm tẩm (WI) và lắng đọng kết tủa (DP), kết hợp với kỹ thuật plasma nguội DBD để điều chế xúc tác Cu/Al2O3 và Pd/Al2O3 với hàm lượng kim loại từ 1% đến 15%.
  • Quy trình điều chế: Hòa tan muối kim loại, tẩm hoặc kết tủa trên chất mang, sấy ở 120 ˚C trong 24 giờ, nung ở 550 ˚C trong 4 giờ, sau đó xử lý plasma nguội với điện áp 18 kV, tần số 1,5 kHz trong môi trường không khí khô.
  • Phương pháp phân tích: Đánh giá hoạt tính xúc tác qua phản ứng oxy hóa CO và VOC (toluene, butanol) trong điều kiện nhiệt độ thấp, đo tỷ lệ chuyển hóa khí ô nhiễm, sử dụng các thiết bị phân tích khí và quang phổ để xác định thành phần sản phẩm.
  • Timeline nghiên cứu: Thực hiện trong khoảng thời gian vài tháng, bao gồm giai đoạn điều chế xúc tác, xử lý plasma, thử nghiệm oxy hóa và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của phương pháp điều chế đến hoạt tính xúc tác: Xúc tác điều chế bằng phương pháp lắng đọng kết tủa kết hợp plasma nguội cho kích thước hạt nano nhỏ hơn 5 nm, phân tán đồng đều trên Al2O3, đạt hiệu suất chuyển hóa CO lên đến 95% ở nhiệt độ 150 ˚C, cao hơn 20% so với xúc tác chỉ tẩm hoặc kết tủa truyền thống.

  2. Hiệu quả oxy hóa VOC (toluene và butanol): Xúc tác Pd/Al2O3 xử lý bằng plasma nguội đạt chuyển hóa toluene 90% ở 200 ˚C, trong khi xúc tác Cu/Al2O3 đạt 85% chuyển hóa ở cùng điều kiện. Sự kết hợp plasma giúp tăng hoạt tính xúc tác khoảng 15-20% so với xúc tác không xử lý plasma.

  3. Tác động của hàm lượng kim loại: Tăng hàm lượng Cu từ 5% lên 15% làm tăng hiệu suất oxy hóa CO từ 70% lên 88% ở 180 ˚C, tuy nhiên vượt quá 10% không cải thiện đáng kể do hiện tượng kết tụ hạt. Đối với Pd, 1% là hàm lượng tối ưu cho hoạt tính và độ bền.

  4. Độ bền và khả năng chịu đầu độc: Xúc tác CuO/Al2O3 có khả năng chịu được hơi nước và lưu huỳnh tốt hơn xúc tác Pd/Al2O3, duy trì trên 80% hoạt tính sau 100 giờ thử nghiệm liên tục trong môi trường có hơi nước 10% và SO2 50 ppm.

Thảo luận kết quả

Kết quả cho thấy kỹ thuật plasma nguội đóng vai trò quan trọng trong việc tạo ra xúc tác nano với kích thước hạt nhỏ, phân tán đồng đều, từ đó nâng cao hoạt tính oxy hóa CO và VOC ở nhiệt độ thấp. So với các nghiên cứu trước đây, xúc tác Pd/Al2O3 xử lý plasma đạt hiệu suất cao hơn khoảng 10-15% ở nhiệt độ thấp, phù hợp với điều kiện thực tế khí thải đô thị và công nghiệp.

Sự khác biệt về khả năng chịu đầu độc giữa Cu và Pd phù hợp với lý thuyết về oxit kim loại chuyển tiếp có khả năng kháng lưu huỳnh tốt hơn kim loại quý. Điều này mở ra hướng phát triển xúc tác oxit kim loại chuyển tiếp giá thành thấp, bền vững cho ứng dụng xử lý khí thải.

Dữ liệu có thể được trình bày qua biểu đồ chuyển hóa CO và VOC theo nhiệt độ, bảng so sánh hiệu suất xúc tác theo phương pháp điều chế và ảnh SEM/TEM minh họa kích thước hạt xúc tác. Các kết quả này khẳng định tính ưu việt của phương pháp plasma nguội trong điều chế xúc tác nano.

Đề xuất và khuyến nghị

  1. Ứng dụng công nghệ plasma nguội trong sản xuất xúc tác công nghiệp: Khuyến khích các nhà máy sản xuất xúc tác áp dụng kỹ thuật plasma nguội để điều chế xúc tác nano phân tán đồng đều, nâng cao hiệu suất oxy hóa CO và VOC, giảm nhiệt độ hoạt động xuống dưới 200 ˚C, tiết kiệm năng lượng. Thời gian triển khai dự kiến 1-2 năm.

  2. Phát triển xúc tác oxit kim loại chuyển tiếp CuO/Al2O3 cho xử lý khí thải công nghiệp: Tập trung nghiên cứu tối ưu hàm lượng Cu và điều kiện nung để tăng độ bền và khả năng chịu đầu độc, hướng tới thay thế xúc tác kim loại quý trong các nhà máy sản xuất sơn, mực in, hóa chất. Chủ thể thực hiện là các viện nghiên cứu và doanh nghiệp công nghệ môi trường.

  3. Xây dựng hệ thống xử lý khí thải kết hợp xúc tác plasma cho giao thông đô thị: Thiết kế bộ lọc khí thải xe máy, ô tô sử dụng xúc tác Pd/Al2O3 xử lý plasma để giảm phát thải CO và VOC, góp phần cải thiện chất lượng không khí đô thị. Thời gian thử nghiệm và triển khai 3-5 năm.

  4. Đào tạo và nâng cao năng lực nghiên cứu về công nghệ plasma và xúc tác nano: Tổ chức các khóa đào tạo chuyên sâu cho cán bộ kỹ thuật và nhà nghiên cứu về kỹ thuật plasma nguội và ứng dụng trong điều chế xúc tác, nhằm thúc đẩy nghiên cứu và ứng dụng trong nước.

Đối tượng nên tham khảo luận văn

  1. Các nhà nghiên cứu và sinh viên ngành Hóa học vật liệu, Môi trường: Nghiên cứu về công nghệ plasma, xúc tác nano và xử lý ô nhiễm không khí sẽ được cung cấp kiến thức chuyên sâu và phương pháp thực nghiệm hiện đại.

  2. Doanh nghiệp sản xuất xúc tác và thiết bị xử lý khí thải: Tham khảo để áp dụng công nghệ plasma nguội trong sản xuất xúc tác hiệu quả, nâng cao chất lượng sản phẩm và giảm chi phí vận hành.

  3. Cơ quan quản lý môi trường và chính sách công: Hiểu rõ về các giải pháp công nghệ xử lý khí thải VOC và CO, từ đó xây dựng chính sách hỗ trợ phát triển công nghệ xanh, bảo vệ sức khỏe cộng đồng.

  4. Các tổ chức nghiên cứu và phát triển công nghệ môi trường: Tài liệu cung cấp cơ sở khoa học và dữ liệu thực nghiệm để phát triển các dự án xử lý ô nhiễm không khí, đặc biệt trong bối cảnh đô thị hóa nhanh và công nghiệp hóa.

Câu hỏi thường gặp

  1. Tại sao cần sử dụng plasma nguội trong điều chế xúc tác?
    Plasma nguội tạo ra các gốc tự do và ion có năng lượng cao giúp phân tán kim loại trên chất mang ở kích thước nano, tránh hiện tượng kết tụ hạt khi nung ở nhiệt độ cao, từ đó tăng hoạt tính và độ bền xúc tác.

  2. Xúc tác CuO/Al2O3 có ưu điểm gì so với Pd/Al2O3?
    Xúc tác CuO/Al2O3 có giá thành thấp hơn, khả năng chịu đầu độc bởi lưu huỳnh và hơi nước tốt hơn, phù hợp cho xử lý khí thải công nghiệp có thành phần phức tạp và điều kiện khắc nghiệt.

  3. Nhiệt độ hoạt động tối ưu của xúc tác trong xử lý CO và VOC là bao nhiêu?
    Nghiên cứu cho thấy xúc tác Pd/Al2O3 xử lý plasma đạt hiệu suất cao ở khoảng 150-200 ˚C, trong khi xúc tác CuO/Al2O3 hiệu quả ở khoảng 180 ˚C, thấp hơn nhiều so với các xúc tác truyền thống cần nhiệt độ trên 350 ˚C.

  4. Phương pháp ngâm tẩm và lắng đọng kết tủa khác nhau thế nào?
    Phương pháp ngâm tẩm đơn giản, thích hợp cho hàm lượng kim loại thấp, trong khi lắng đọng kết tủa cho phép điều chế xúc tác với hàm lượng kim loại cao hơn và kiểm soát kích thước hạt tốt hơn khi kết hợp plasma.

  5. Làm thế nào để giảm thiểu sự đầu độc xúc tác trong quá trình sử dụng?
    Có thể sử dụng các oxit kim loại chuyển tiếp có khả năng chịu lưu huỳnh tốt, kiểm soát điều kiện vận hành như nhiệt độ và độ ẩm, đồng thời áp dụng kỹ thuật tái sinh xúc tác định kỳ để duy trì hoạt tính.

Kết luận

  • Đã phát triển thành công xúc tác MOx/Al2O3 (M = Cu, Pd) kích thước nano bằng phương pháp kết hợp plasma nguội, nâng cao hiệu suất oxy hóa CO và VOC ở nhiệt độ thấp.
  • Xúc tác Pd/Al2O3 xử lý plasma đạt chuyển hóa CO đến 95% ở 150 ˚C, xúc tác CuO/Al2O3 có khả năng chịu đầu độc và độ bền cao hơn.
  • Phương pháp điều chế plasma nguội giúp giảm nhiệt độ nung và thời gian xử lý xúc tác so với phương pháp truyền thống.
  • Nghiên cứu góp phần hoàn thiện lý thuyết về xúc tác oxy hóa và mở rộng ứng dụng công nghệ plasma trong xử lý ô nhiễm không khí.
  • Đề xuất triển khai ứng dụng công nghệ plasma trong sản xuất xúc tác và hệ thống xử lý khí thải giao thông, công nghiệp trong 1-5 năm tới.

Hành động tiếp theo: Khuyến khích các tổ chức nghiên cứu và doanh nghiệp hợp tác phát triển công nghệ plasma trong điều chế xúc tác, đồng thời triển khai thử nghiệm thực tế tại các khu công nghiệp và đô thị lớn nhằm giảm thiểu ô nhiễm không khí, bảo vệ sức khỏe cộng đồng.
