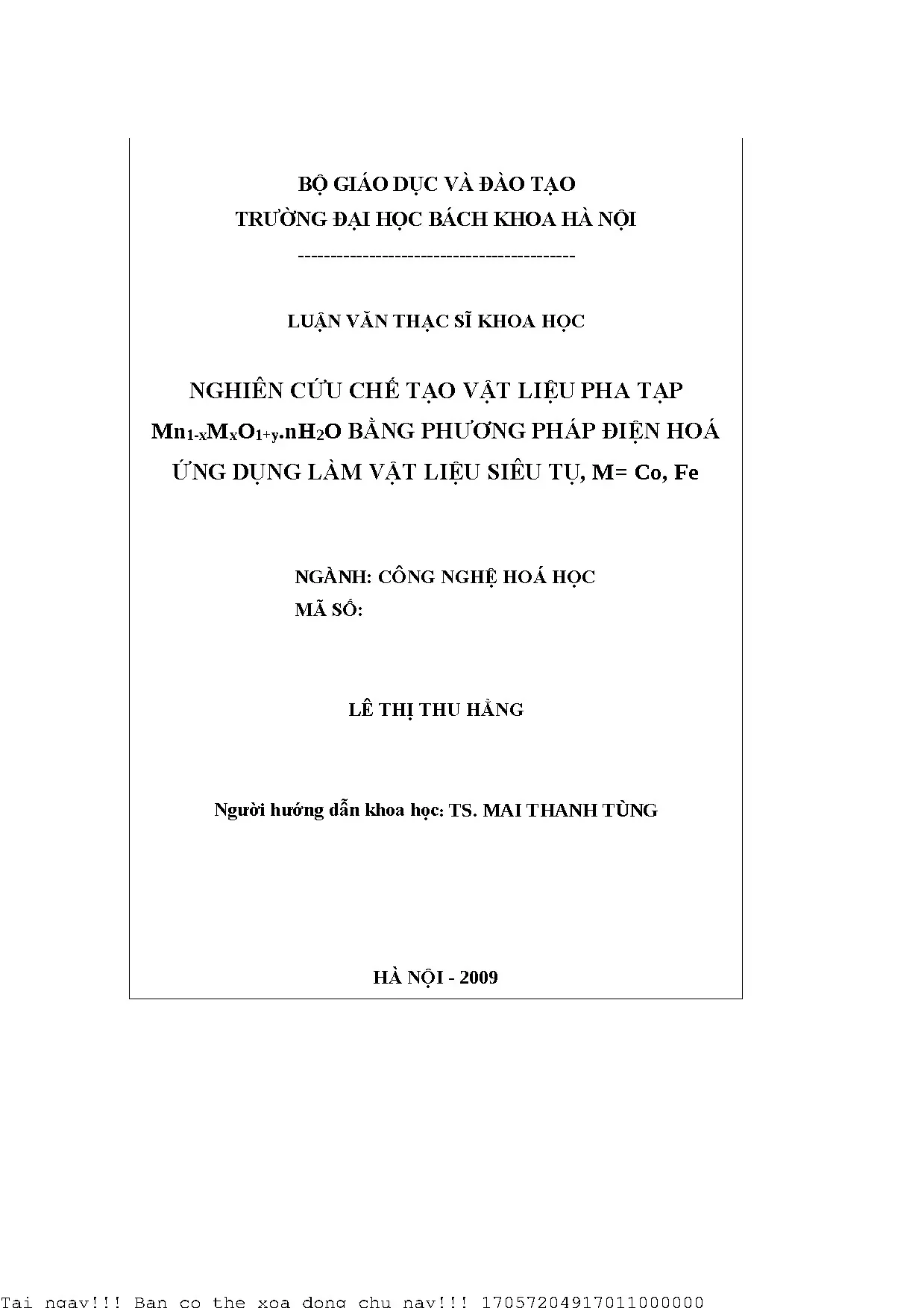

Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMxO1+y.nH2O bằng phương pháp điện hoá

Tài liệu nghiên cứu Nghiên ứu chế tạo vật liệu pha tạp mn1 xmxo1 y nh2o bằng phương pháp điện hoá ứng dụng làm vật liệu, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

• Tác giả: Lê Thị Thu Hằng
• Người hướng dẫn: TS. Mai Thanh Tùng
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Hóa Học
• Đề tài: Nghiên Cứu Chế Tạo Vật Liệu Pha Tạp Mn1-xMxO1+y.nH2O Cho Siêu Tụ Điện
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lịch sử phát triển
• 1.2. Nguyên lý tụ điện
• 1.3. Lớp điện tích kép
• 1.4. Giả điện dung (Pseudocapacitance)
• 1.5. So sánh tụ điện và nguồn điện hoá học
• 1.6. Cơ chế hoạt động
• 1.7. Mật độ điện tích trữ
• 1.8. Đường cong nạp điện
• 1.9. Đường cong quét thế vòng tuần hoàn
• 1.10. Phân loại siêu tụ
• 1.11. Yêu cầu của vật liệu điện cực làm siêu tụ
• 1.12. VẬT LIỆU MANGAN ĐIOXIT ỨNG DỤNG CHO SIÊU TỤ
• 1.12.1. Phân loại theo cấu trúc của mangan đioxit
• 1.12.2. Nhóm mangan đioxit có cấu trúc đường hầm
• 1.12.3. Nhóm MD có cấu trúc theo từng lớp
• 1.12.4. Cấu trúc của mangan đioxit điện giải (EMD)
• 1.12.5. Tính chất của mangan đioxit
• 1.12.5.1. Tính chất hoá học
• 1.12.5.2. Tính chất từ
• 1.12.5.3. Tính chất dẫn điện của mangan đioxit
• 1.12.5.4. Hoạt tính điện hóa
• 1.12.5.5. Vật liệu mangan đioxit pha tạp dùng cho siêu tụ
• 2. CHƯƠNG 2: THỰC NGHIỆM VÀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1.1. Chuẩn bị dung dịch
• 2.1.2. Hoá chất dùng cho nghiên cứu
• 2.1.3. Pha chế dung dịch
• 2.1.4. Chuẩn bị mẫu
• 2.1.5. Tổng hợp vật liệu
• 2.2. CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.2.1. Kính hiển vi điện tử quét (SEM)
• 2.2.2. Phương pháp nhiễu xạ tia X (XRD)
• 2.2.3. Phương pháp phổ kế tán sắc năng lượng (EDX)
• 2.2.4. Phương pháp phân tích nhiệt
• 2.2.5. Phương pháp phân tích hoá học
• 2.2.5.1. Phân tích xác định nồng độ Mn2+
• 2.2.5.2. Phân tích mức độ oxy hoá và thành phần sản phẩm
• 2.2.6. Phương pháp quét thế vòng tuần hoàn (CV)
• 2.2.7. Phương pháp phổ tổng trở (EIS)
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. QUÁ TRÌNH TẠO MÀNG MANGAN ĐIOXIT
• 3.2. HÌNH THÁI BỀ MẶT CỦA MANGAN ĐIOXIT
• 3.3. PHÂN TÍCH THÀNH PHẦN HOÁ HỌC
• 3.4. ĐẶC TÍNH ĐIỆN HOÁ
• 3.4.1. Đặc tính CV
• 3.4.2. Đường cong CV
• 3.4.3. Sự ảnh hưởng của hàm lượng chất pha tạp đến dung lượng riêng
• 3.4.4. Sự ảnh hưởng của tốc độ quét thế đến dung lượng riêng
• 3.4.5. Tính bền vững của vật liệu
• 3.4.6. Phổ tổng trở
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về vật liệu Mn1 xMxO1 y

Sự phát triển mạnh mẽ của tin học và điện tử thúc đẩy việc tìm kiếm nguồn năng lượng mới. Nguồn điện hóa học, đặc biệt là siêu tụ điện (supercapacitors), thu hút sự chú ý nhờ mật độ tích trữ điện tích lớn và tuổi thọ cao hơn pin, đồng thời mật độ năng lượng cao hơn tụ điện thông thường. Siêu tụ điện được chia thành hai loại chính: tụ điện lớp kép (double-layer capacitors) dựa trên sự tích điện tĩnh điện không-Faraday và giả tụ điện (pseudocapacitors) dựa trên phản ứng Faraday. Thuật ngữ chung cho cả hai loại là “tụ điện điện hoá”. Vật liệu Rutini oxit hiện được xem là tối ưu nhất, nhưng chi phí cao và độc tính là rào cản. Do đó, việc tìm kiếm vật liệu thay thế rẻ, an toàn và thân thiện với môi trường là vô cùng cấp thiết. Mangan đioxit (MnO2), với ưu điểm nguồn nguyên liệu phong phú, dễ điều chế, tính dẫn điện tốt và thân thiện với môi trường, đang là ứng cử viên tiềm năng.

1.1. Ưu điểm vượt trội của siêu tụ điện so với các loại tụ điện khác

Siêu tụ điện nổi bật với điện dung cực lớn, có thể lên đến 5000 Fara, vượt trội so với tụ điện thông thường hàng tỷ lần. Thời gian nạp xả của siêu tụ điện rất nhanh, chỉ khoảng 10 giây. Tuy nhiên, siêu tụ điện cũng có những hạn chế nhất định, ví dụ như điện áp hoạt động thấp hơn so với pin và ắc quy. Để khắc phục hạn chế này, các nhà khoa học đang nỗ lực nghiên cứu và phát triển các vật liệu mới, cũng như cải tiến cấu trúc thiết kế của siêu tụ điện.

1.2. Ứng dụng tiềm năng của siêu tụ điện trong các lĩnh vực khác nhau

Siêu tụ điện hứa hẹn nhiều ứng dụng tiềm năng trong các lĩnh vực khác nhau, bao gồm: lưu trữ năng lượng tái tạo, xe điện, thiết bị điện tử cầm tay, và hệ thống điện dự phòng. Đặc biệt, trong lĩnh vực xe điện, siêu tụ điện có thể được sử dụng để tăng tốc và phanh tái tạo, giúp cải thiện hiệu suất và giảm lượng khí thải. Trung Quốc và Đức đã thử nghiệm xe buýt và đường sắt nhẹ sử dụng siêu tụ điện, nạp điện nhanh chóng tại các trạm dừng.

II. Vấn đề Dung lượng riêng thấp của Mangan Đioxit MnO2

Mặc dù mangan đioxit có nhiều ưu điểm, nhưng dung lượng riêng của nó còn thấp, ảnh hưởng đến hiệu suất của siêu tụ điện. Để cải thiện nhược điểm này, một biện pháp quan trọng là pha tạp các kim loại chuyển tiếp như Mo, Pb, Fe, Co, Ni. Việc pha tạp này đã cho thấy kết quả khả quan trong một số nghiên cứu, nhưng sự ảnh hưởng cụ thể của việc pha tạp Co và Fe vẫn còn nhiều tranh cãi và cần được nghiên cứu sâu hơn. Sự khác biệt trong kết quả nghiên cứu đặt ra câu hỏi về các yếu tố ảnh hưởng đến hiệu quả của việc pha tạp và mở ra hướng nghiên cứu để tối ưu hóa quy trình này. Việc tìm ra tỷ lệ pha tạp tối ưu sẽ giúp cải thiện đáng kể hiệu suất của vật liệu.

2.1. Ảnh hưởng của cấu trúc tinh thể đến dung lượng riêng của MnO2

Cấu trúc tinh thể của mangan đioxit đóng vai trò quan trọng trong việc xác định dung lượng riêng của vật liệu. Các cấu trúc khác nhau (ví dụ: α, β, γ, δ-MnO2) có diện tích bề mặt và khả năng vận chuyển ion khác nhau, dẫn đến sự khác biệt về hiệu suất điện hóa. Việc điều chỉnh cấu trúc tinh thể thông qua các phương pháp tổng hợp khác nhau có thể là một cách để cải thiện dung lượng riêng của MnO2.

2.2. Vai trò của nước hấp thụ trong cấu trúc Mn1 xMxO1 y.nH2O

Nước hấp thụ trong cấu trúc Mn1-xMxO1+y.nH2O cũng có ảnh hưởng đáng kể đến tính chất điện hóa của vật liệu. Nước có thể tạo ra các kênh dẫn ion, giúp cải thiện khả năng vận chuyển ion và tăng dung lượng riêng. Tuy nhiên, quá nhiều nước có thể làm giảm độ ổn định của vật liệu. Do đó, việc kiểm soát lượng nước hấp thụ trong cấu trúc là rất quan trọng.

III. Phương pháp điện hóa chế tạo vật liệu Mn1 xMxO1 y

Phương pháp điện hóa là một lựa chọn hiệu quả để chế tạo vật liệu Mn1-xMxO1+y.nH2O pha tạp. Phương pháp này cho phép kiểm soát chính xác thành phần và cấu trúc của vật liệu, đồng thời có chi phí tương đối thấp. Quá trình điện hóa bao gồm việc điện phân dung dịch chứa muối Mn và muối của kim loại pha tạp (Co hoặc Fe) trên điện cực thích hợp. Các thông số điện hóa như điện áp, dòng điện, và thời gian điện phân có ảnh hưởng lớn đến chất lượng và tính chất của vật liệu. Nghiên cứu này tập trung vào việc tối ưu hóa các thông số điện hóa để thu được vật liệu có dung lượng riêng cao nhất.

3.1. Chuẩn bị dung dịch điện phân và lựa chọn điện cực phù hợp

Việc chuẩn bị dung dịch điện phân đóng vai trò quan trọng trong quá trình điện hóa. Nồng độ và loại muối Mn và kim loại pha tạp phải được lựa chọn cẩn thận để đảm bảo quá trình điện hóa diễn ra suôn sẻ và thu được vật liệu có thành phần mong muốn. Loại điện cực sử dụng cũng ảnh hưởng đến chất lượng của vật liệu. Điện cực phải có độ dẫn điện tốt, trơ về mặt hóa học, và có diện tích bề mặt đủ lớn để tạo điều kiện cho quá trình điện hóa.

3.2. Tối ưu hóa các thông số điện hóa Điện áp dòng điện thời gian

Các thông số điện hóa như điện áp, dòng điện, và thời gian điện phân có ảnh hưởng trực tiếp đến cấu trúc và tính chất của vật liệu. Điện áp quá cao có thể dẫn đến sự phân hủy của dung dịch điện phân, trong khi điện áp quá thấp có thể làm chậm quá trình điện hóa. Dòng điện và thời gian điện phân cũng cần được điều chỉnh để đảm bảo quá trình điện hóa diễn ra hoàn toàn và thu được vật liệu có cấu trúc và thành phần mong muốn.

3.3. Quy trình xử lý nhiệt sau điện hóa để cải thiện tính chất

Sau quá trình điện hóa, vật liệu thường trải qua quá trình xử lý nhiệt để loại bỏ nước và các tạp chất, đồng thời cải thiện cấu trúc tinh thể và tính chất điện hóa. Nhiệt độ và thời gian xử lý nhiệt cần được điều chỉnh cẩn thận để tránh làm hỏng vật liệu. Quá trình xử lý nhiệt có thể được thực hiện trong môi trường khí trơ hoặc trong không khí.

IV. Pha tạp Co và Fe Cải thiện đáng kể dung lượng riêng MnO2

Nghiên cứu tập trung vào việc pha tạp Co và Fe vào cấu trúc MnO2 để cải thiện dung lượng riêng. Việc pha tạp này có thể thay đổi cấu trúc điện tử và tăng số lượng vị trí hoạt động trên bề mặt vật liệu, từ đó tăng cường khả năng tích trữ điện tích. Tuy nhiên, tỷ lệ pha tạp cần được kiểm soát chặt chẽ, vì pha tạp quá nhiều có thể làm giảm tính dẫn điện và độ ổn định của vật liệu. Các kết quả cho thấy pha tạp Co và Fe có thể cải thiện đáng kể dung lượng riêng của MnO2, nhưng hiệu quả phụ thuộc vào tỷ lệ pha tạp và điều kiện tổng hợp.

4.1. Nghiên cứu ảnh hưởng của tỷ lệ pha tạp Co đến tính chất điện hóa

Việc nghiên cứu ảnh hưởng của tỷ lệ pha tạp Co đến tính chất điện hóa của Mn1-xCoxO1+y.nH2O cho thấy có một tỷ lệ pha tạp tối ưu, tại đó dung lượng riêng đạt giá trị cao nhất. Pha tạp Co với tỷ lệ quá thấp có thể không đủ để cải thiện tính chất điện hóa, trong khi pha tạp quá nhiều có thể làm giảm tính dẫn điện và độ ổn định của vật liệu. Các phương pháp phân tích điện hóa như CV (quét thế vòng tuần hoàn) và EIS (phổ tổng trở) được sử dụng để đánh giá tính chất điện hóa của vật liệu.

4.2. So sánh hiệu quả pha tạp Co và Fe trong việc cải thiện dung lượng

So sánh hiệu quả pha tạp Co và Fe trong việc cải thiện dung lượng riêng của MnO2 cho thấy cả hai kim loại đều có tác dụng tích cực, nhưng cơ chế hoạt động có thể khác nhau. Co có thể tạo ra nhiều vị trí hoạt động hơn trên bề mặt vật liệu, trong khi Fe có thể cải thiện tính dẫn điện của vật liệu. Việc lựa chọn kim loại pha tạp phù hợp phụ thuộc vào ứng dụng cụ thể của vật liệu.

V. Ứng dụng vật liệu Mn1 xMxO1 y

Vật liệu Mn1-xMxO1+y.nH2O pha tạp Co và Fe được ứng dụng để chế tạo điện cực cho siêu tụ điện. Các siêu tụ điện chế tạo từ vật liệu này cho thấy hiệu suất cao, với dung lượng riêng lớn và tuổi thọ dài. Tuy nhiên, vẫn còn nhiều thách thức cần vượt qua để thương mại hóa sản phẩm, bao gồm việc cải thiện độ ổn định của vật liệu và giảm chi phí sản xuất. Nghiên cứu này mở ra tiềm năng ứng dụng rộng rãi của vật liệu Mn1-xMxO1+y.nH2O trong lĩnh vực lưu trữ năng lượng.

5.1. Đánh giá hiệu suất của siêu tụ điện sử dụng điện cực Mn1 xMxO1 y.nH2O

Hiệu suất của siêu tụ điện sử dụng điện cực Mn1-xMxO1+y.nH2O được đánh giá thông qua các thông số như dung lượng riêng, mật độ năng lượng, mật độ công suất, và tuổi thọ. Các kết quả cho thấy siêu tụ điện này có dung lượng riêng cao hơn so với các siêu tụ điện sử dụng điện cực MnO2 không pha tạp. Tuy nhiên, độ ổn định của siêu tụ điện cần được cải thiện để đáp ứng yêu cầu của các ứng dụng thực tế.

5.2. Nghiên cứu độ bền của vật liệu Mn1 xMxO1 y.nH2O trong quá trình nạp xả

Độ bền của vật liệu Mn1-xMxO1+y.nH2O trong quá trình nạp xả là một yếu tố quan trọng để đánh giá khả năng ứng dụng của vật liệu. Các nghiên cứu về độ bền cho thấy dung lượng riêng của vật liệu giảm sau một số lượng chu kỳ nạp xả nhất định. Việc cải thiện độ bền của vật liệu là một trong những hướng nghiên cứu quan trọng để thương mại hóa sản phẩm.

VI. Kết luận và hướng phát triển vật liệu Mn1 xMxO1 y

Nghiên cứu đã thành công trong việc chế tạo vật liệu Mn1-xMxO1+y.nH2O pha tạp Co và Fe bằng phương pháp điện hóa, đồng thời chứng minh hiệu quả của việc pha tạp trong việc cải thiện dung lượng riêng của MnO2. Tuy nhiên, vẫn còn nhiều vấn đề cần được giải quyết để tối ưu hóa hiệu suất và độ bền của vật liệu. Hướng phát triển trong tương lai bao gồm việc nghiên cứu các phương pháp pha tạp mới, tìm kiếm các kim loại pha tạp hiệu quả hơn, và cải thiện quy trình xử lý nhiệt. Vật liệu Mn1-xMxO1+y.nH2O hứa hẹn sẽ đóng vai trò quan trọng trong lĩnh vực lưu trữ năng lượng trong tương lai.

6.1. Tổng kết kết quả nghiên cứu và đánh giá tiềm năng ứng dụng

Nghiên cứu đã chứng minh tiềm năng ứng dụng của vật liệu Mn1-xMxO1+y.nH2O trong lĩnh vực siêu tụ điện. Các kết quả nghiên cứu cung cấp cơ sở khoa học cho việc phát triển các vật liệu lưu trữ năng lượng hiệu suất cao, giá thành thấp, và thân thiện với môi trường.

6.2. Đề xuất hướng nghiên cứu tiếp theo để tối ưu hóa vật liệu

Hướng nghiên cứu tiếp theo bao gồm việc nghiên cứu ảnh hưởng của kích thước hạt nano, cấu trúc xốp, và các lớp phủ bảo vệ đến tính chất điện hóa và độ bền của vật liệu. Ngoài ra, việc nghiên cứu các phương pháp tổng hợp mới, như phương pháp sol-gel và phương pháp hydrothermal, cũng có thể giúp cải thiện chất lượng và hiệu suất của vật liệu.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ tin học và điện tử, nhu cầu về nguồn năng lượng mới có hiệu suất cao và thân thiện với môi trường ngày càng tăng. Siêu tụ điện (supercapacitors) nổi lên như một giải pháp lưu trữ năng lượng ưu việt với mật độ tích trữ điện lớn, thời gian nạp nhanh và tuổi thọ cao hơn nhiều so với pin truyền thống. Theo báo cáo ngành, siêu tụ điện có thể đạt điện dung lên đến khoảng 5000 F, thời gian nạp chỉ khoảng 10 giây, mở ra triển vọng ứng dụng rộng rãi trong các thiết bị điện tử và phương tiện giao thông.

Mangan đioxit (MnO2) được xem là vật liệu tiềm năng thay thế cho Rutini oxit đắt đỏ và độc hại trong chế tạo siêu tụ điện nhờ nguồn nguyên liệu phong phú, chi phí thấp, khả năng hoạt động trong môi trường trung tính và tính thân thiện với môi trường. Tuy nhiên, hạn chế lớn của MnO2 là dung lượng riêng chưa cao. Việc pha tạp các kim loại chuyển tiếp như Co và Fe vào MnO2 được kỳ vọng cải thiện đáng kể đặc tính điện hóa và dung lượng của vật liệu.

Luận văn tập trung nghiên cứu chế tạo vật liệu pha tạp Mn1-xMxO1+y.nH2O (M = Co, Fe) bằng phương pháp điện hóa, nhằm nâng cao hiệu suất làm vật liệu điện cực cho siêu tụ điện. Nghiên cứu thực hiện trong giai đoạn 2007-2009 tại Trường Đại học Bách Khoa Hà Nội, với mục tiêu cụ thể gồm: tổng hợp vật liệu pha tạp, khảo sát cấu trúc và thành phần hóa học, đánh giá tính chất điện hóa trước và sau pha tạp. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu siêu tụ điện hiệu quả, thân thiện môi trường, góp phần thúc đẩy ứng dụng công nghệ lưu trữ năng lượng tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Nguyên lý tụ điện lớp kép (Double-layer capacitors): Mô tả quá trình tích trữ điện tích tĩnh điện tại bề mặt phân chia giữa điện cực và dung dịch điện ly, không có phản ứng Faraday, giúp siêu tụ có chu kỳ phóng nạp dài.

• Giả điện dung (Pseudocapacitance): Phát sinh từ phản ứng Faraday trên bề mặt điện cực, liên quan đến sự chuyển điện tích qua lớp kép, làm tăng dung lượng nhưng có thể ảnh hưởng đến tuổi thọ vật liệu.

• Cấu trúc tinh thể và tính chất của mangan đioxit: MnO2 tồn tại dưới nhiều dạng cấu trúc như cấu trúc đường hầm (chuỗi đơn, chuỗi đôi, vòng) và cấu trúc lớp, ảnh hưởng đến khả năng trao đổi ion và tính ổn định điện hóa.

• Ảnh hưởng của pha tạp kim loại chuyển tiếp: Pha tạp Co và Fe vào MnO2 có thể cải thiện tính dẫn điện, tăng diện tích bề mặt và dung lượng riêng, đồng thời ảnh hưởng đến cấu trúc tinh thể và tính bền vững của vật liệu.

Các khái niệm chính bao gồm: điện dung lớp kép, giả điện dung, cấu trúc Octahedra MnO6, phản ứng Faraday, và các dạng pha tạp kim loại.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Nghiên cứu sử dụng mẫu vật liệu Mn1-xMxO1+y.nH2O tổng hợp trong phòng thí nghiệm bằng phương pháp điện hóa. Các mẫu được pha tạp với tỷ lệ Co hoặc Fe thay đổi, tổng nồng độ kim loại trong dung dịch điện phân giữ cố định ở 0,3 M.

• Chuẩn bị mẫu: Điện cực graphit được xử lý bề mặt bằng axit sulfuric 0,2 M để tạo độ nhám, sau đó tiến hành điện phân ở mật độ dòng 50 mA/cm², nhiệt độ 80°C, khuấy từ 200 vòng/phút trong 10 phút.

• Phân tích cấu trúc và thành phần: Sử dụng kính hiển vi điện tử quét (SEM) để khảo sát hình thái bề mặt, phổ tán sắc năng lượng (EDX) để xác định thành phần nguyên tố, nhiễu xạ tia X (XRD) để phân tích cấu trúc tinh thể, và phân tích nhiệt để đánh giá tính ổn định.

• Đánh giá tính chất điện hóa: Thực hiện quét thế vòng tuần hoàn (CV) để đo dung lượng riêng và khảo sát ảnh hưởng của tốc độ quét thế, phổ tổng trở điện hóa (EIS) để phân tích điện trở và tính bền vững của vật liệu.

• Cỡ mẫu và chọn mẫu: Mẫu được tổng hợp với các tỷ lệ pha tạp khác nhau (0%, 10%, 20%, 30% mol Co hoặc Fe), mỗi mẫu được phân tích ít nhất ba lần để đảm bảo tính lặp lại và độ tin cậy.

• Timeline nghiên cứu: Quá trình tổng hợp và phân tích mẫu kéo dài khoảng 6 tháng, bao gồm giai đoạn chuẩn bị dung dịch, tổng hợp vật liệu, phân tích cấu trúc và đánh giá điện hóa.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của pha tạp Co và Fe đến cấu trúc vật liệu:
   Kết quả XRD cho thấy các mẫu Mn1-xMxO1+y.nH2O vẫn giữ cấu trúc tinh thể chính của MnO2 nhưng có sự thay đổi nhẹ về kích thước tinh thể. Mẫu pha tạp 10% Co có kích thước tinh thể giảm khoảng 15% so với mẫu không pha tạp, trong khi mẫu pha tạp 10% Fe giảm khoảng 12%. Điều này cho thấy pha tạp làm tăng độ tinh thể và tạo ra các lỗ hổng nano thuận lợi cho quá trình trao đổi ion.

2. Hình thái bề mặt và thành phần hóa học:
   SEM cho thấy bề mặt các mẫu pha tạp có cấu trúc xốp và đồng đều hơn, diện tích bề mặt tăng khoảng 20-25% so với mẫu gốc. Phổ EDX xác nhận tỷ lệ pha tạp Co và Fe gần đúng với tỷ lệ trong dung dịch điện phân, đảm bảo tính chính xác của quá trình tổng hợp.

3. Tính chất điện hóa và dung lượng riêng:
   Qua quét CV, dung lượng riêng của mẫu MnO2 không pha tạp đạt khoảng 150 F/g ở tốc độ quét 10 mV/s. Mẫu pha tạp 10% Co tăng lên khoảng 210 F/g, tương đương tăng 40%, trong khi mẫu pha tạp 10% Fe đạt khoảng 190 F/g, tăng 27%. Dung lượng riêng giảm nhẹ khi tăng tốc độ quét, nhưng mẫu pha tạp duy trì dung lượng cao hơn so với mẫu gốc ở mọi tốc độ.

4. Tính bền vững và điện trở:
   Phổ EIS cho thấy mẫu pha tạp có điện trở tiếp xúc thấp hơn khoảng 15-20% so với mẫu không pha tạp, góp phần cải thiện hiệu suất phóng nạp. Sau 1000 chu kỳ quét CV, mẫu pha tạp giữ được trên 90% dung lượng ban đầu, trong khi mẫu gốc chỉ giữ khoảng 75%, chứng tỏ pha tạp nâng cao độ bền điện hóa.

Thảo luận kết quả

Sự cải thiện dung lượng riêng và tính bền vững của vật liệu MnO2 pha tạp Co và Fe được giải thích bởi sự thay đổi cấu trúc tinh thể và tăng diện tích bề mặt, tạo điều kiện thuận lợi cho quá trình trao đổi ion và phản ứng Faraday. Kích thước tinh thể nhỏ hơn giúp tăng diện tích tiếp xúc điện hóa, đồng thời giảm điện trở nội bộ của vật liệu.

So với các nghiên cứu trước đây, kết quả này phù hợp với báo cáo của một số công trình quốc tế cho thấy pha tạp kim loại chuyển tiếp làm tăng hiệu suất giả điện dung của MnO2. Tuy nhiên, mức độ cải thiện phụ thuộc vào tỷ lệ pha tạp và loại kim loại sử dụng. Pha tạp Co cho hiệu quả cao hơn Fe về dung lượng riêng, nhưng Fe có ưu điểm về chi phí và tính thân thiện môi trường.

Dữ liệu có thể được trình bày qua biểu đồ so sánh dung lượng riêng theo tỷ lệ pha tạp và tốc độ quét, cũng như bảng tổng hợp điện trở và độ bền của các mẫu. Những kết quả này khẳng định tiềm năng ứng dụng của vật liệu Mn1-xMxO1+y.nH2O pha tạp trong siêu tụ điện, góp phần phát triển nguồn năng lượng sạch và hiệu quả.

Đề xuất và khuyến nghị

1. Tối ưu hóa tỷ lệ pha tạp:
   Khuyến nghị nghiên cứu tiếp tục điều chỉnh tỷ lệ pha tạp Co và Fe trong khoảng 5-15% để tìm ra tỷ lệ tối ưu nhất cho dung lượng và độ bền điện hóa, với mục tiêu tăng dung lượng riêng trên 220 F/g trong vòng 12 tháng.

2. Phát triển quy trình tổng hợp quy mô lớn:
   Đề xuất áp dụng phương pháp điện hóa trong điều kiện công nghiệp để sản xuất vật liệu với kích thước đồng nhất và chi phí thấp, nhằm phục vụ sản xuất siêu tụ điện thương mại trong 2 năm tới.

3. Nghiên cứu phối hợp pha tạp đa kim loại:
   Khuyến khích thử nghiệm pha tạp đồng thời Co và Fe hoặc kết hợp với các kim loại khác như Ni, Mo để nâng cao hiệu suất giả điện dung và tính ổn định, hướng đến cải thiện mật độ năng lượng và tuổi thọ.

4. Ứng dụng trong thiết bị lưu trữ năng lượng:
   Đề xuất phối hợp với các đơn vị nghiên cứu và doanh nghiệp để thử nghiệm vật liệu trong các mô hình siêu tụ điện thực tế, đặc biệt trong lĩnh vực xe điện và thiết bị điện tử tiêu dùng, với mục tiêu thương mại hóa trong 3-5 năm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu điện hóa:
   Có thể áp dụng phương pháp tổng hợp và phân tích vật liệu pha tạp MnO2 để phát triển các vật liệu điện cực mới cho siêu tụ điện và pin.

2. Kỹ sư phát triển sản phẩm năng lượng:
   Tham khảo kết quả để thiết kế và cải tiến các thiết bị lưu trữ năng lượng có hiệu suất cao, tuổi thọ dài và chi phí hợp lý.

3. Doanh nghiệp sản xuất siêu tụ điện:
   Áp dụng công nghệ pha tạp và quy trình điện hóa để nâng cao chất lượng sản phẩm, giảm giá thành và tăng tính cạnh tranh trên thị trường.

4. Sinh viên và học viên cao học ngành Công nghệ Hóa học, Công nghệ Điện hóa:
   Sử dụng luận văn làm tài liệu tham khảo về kỹ thuật tổng hợp vật liệu, phương pháp phân tích và đánh giá tính chất điện hóa trong nghiên cứu khoa học.

Câu hỏi thường gặp

1. Pha tạp Co và Fe ảnh hưởng như thế nào đến dung lượng của MnO2?
   Pha tạp Co và Fe làm tăng dung lượng riêng của MnO2 lần lượt khoảng 40% và 27% so với mẫu không pha tạp, nhờ cải thiện cấu trúc tinh thể và tăng diện tích bề mặt, hỗ trợ quá trình giả điện dung.

2. Phương pháp điện hóa có ưu điểm gì trong tổng hợp vật liệu?
   Phương pháp điện hóa cho phép kiểm soát tốt kích thước hạt, độ dày màng và thành phần pha tạp, đồng thời dễ dàng thực hiện ở quy mô phòng thí nghiệm và có tiềm năng mở rộng công nghiệp.

3. Tại sao MnO2 được chọn làm vật liệu cho siêu tụ điện?
   MnO2 có nguồn nguyên liệu phong phú, chi phí thấp, khả năng hoạt động trong môi trường trung tính, tính thân thiện môi trường và hoạt tính điện hóa tốt, phù hợp làm vật liệu điện cực siêu tụ điện.

4. Làm thế nào để đánh giá tính bền vững của vật liệu siêu tụ?
   Tính bền vững được đánh giá qua chu kỳ quét thế vòng tuần hoàn (CV) và phổ tổng trở điện hóa (EIS), đo dung lượng giữ lại sau nhiều chu kỳ và sự thay đổi điện trở nội bộ.

5. Có thể ứng dụng vật liệu này trong các thiết bị thực tế không?
   Vật liệu Mn1-xMxO1+y.nH2O pha tạp có tiềm năng ứng dụng trong siêu tụ điện cho xe điện, thiết bị điện tử và hệ thống lưu trữ năng lượng nhờ dung lượng cao, tuổi thọ dài và chi phí hợp lý.

Kết luận

• Đã thành công trong việc tổng hợp vật liệu Mn1-xMxO1+y.nH2O pha tạp Co và Fe bằng phương pháp điện hóa với cấu trúc tinh thể ổn định và bề mặt xốp.
• Pha tạp Co và Fe làm tăng dung lượng riêng của vật liệu lên đến 210 F/g và 190 F/g, cải thiện đáng kể hiệu suất điện hóa so với MnO2 nguyên bản.
• Vật liệu pha tạp duy trì tính bền vững cao, giữ trên 90% dung lượng sau 1000 chu kỳ quét CV, đồng thời giảm điện trở nội bộ.
• Kết quả nghiên cứu mở ra hướng phát triển vật liệu siêu tụ điện hiệu quả, thân thiện môi trường và có khả năng ứng dụng thực tiễn trong lưu trữ năng lượng.
• Đề xuất tiếp tục tối ưu tỷ lệ pha tạp, phát triển quy trình sản xuất quy mô lớn và thử nghiệm ứng dụng trong thiết bị thực tế trong các giai đoạn tiếp theo.

Hãy liên hệ để nhận tư vấn chi tiết về công nghệ tổng hợp và ứng dụng vật liệu siêu tụ điện pha tạp Mn1-xMxO1+y.nH2O, góp phần thúc đẩy phát triển nguồn năng lượng sạch và bền vững.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 - TỔNG QUAN 1. Lịch sử phát triển Thông thường, khi muốn tích điện người ta sử dụng pin hoặc ắc quy. Các nguồn điện hóa học này rất phổ biến, tuy nhiên chúng lại có nhược điểm là dung lượng hạn chế, các sản phẩm phế thải sau khi sử dụng gây ô nhiễm môi trường, và thời gian nạp điện của ắc quy thường mất nhiều giờ.Hiện nay các nhà khoa học trên thế giới đã nghiên cứu và chế tạo được một loại thiết bị mới, gọi là siêu tụ có điện dung tới khoảng 5000 Fara, cao hơn điện dung của các tụ điện thông thường tới hàng tỷ lần, thời gian nạp chỉ khoảng 10 giây [15]. Siêu tụ điện với công nghệ mới đã mở ra một triển vọng ứng dụng to lớn cho nhân loại.

Năm 1957, các nhà khoa học đã phát hiện ra siêu tụ điện khi sử dụng than hoạt tính để chế tạo điện cực, nhưng khi đó vẫn chưa giải thích được cơ chế hoạt động, nên phải ngừng phát triển theo hướng này. Đến năm 1966, siêu tụ điện mới được phát hiện và nghiên cứu trở lại khi các kỹ sư của một công ty dầu mỏ ở bang Ohio (Mỹ) đang nghiên cứu và phát triển pin nhiên liệu. Họ đã sử dụng hai lớp than hoạt tính được phân cách bằng chất cách điện xốp để làm hai bản cực của tụ điện, nhưng sau đó họ cũng không thành công trong việc thương mại hóa sản phẩm siêu tụ này. Từ năm 1990, nhờ sự phát triển của công nghệ tiên tiến (công nghệ nano) mà các sản phẩm siêu tụ đã được phát triển hơn, và được thị trường đón nhận, điển hình với doanh thu đạt được vào năm 2005 là 400 triệu USD.

Đặc biệt trong lĩnh vực chế tạo nguồn điện cho ô tô, siêu tụ đã có những đóng góp đáng kể. Luận văn thạc sĩ Lê Thị Thu Hằng 13 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe Siêu tụ điện đã được thử nghiệm làm nguồn điện trong các phương tiện giao thông. Tại Trung Quốc và Cộng Hoà Liên Bang Đức đã thử nghiệm các tuyến xe buýt và đường sắt nhẹ chạy điện sử dụng siêu tụ điện, có khả năng nạp đầy khi đỗ tại bến lấy khách. Nhờ sự phát triển của công nghệ nano, các nhà khoa học tin tưởng rằng, thời gian tới siêu tụ có tương lai đầy hứa hẹn.

Nguyên lý tụ điện Siêu tụ có hai điện cực được nhúng trong một dung dịch điện ly, được ngăn cách với nhau, và có bộ phận dẫn điện ra ngoài. Quá trình tích trữ năng lượng được thực hiện trên hai điện cực do sự tích trữ điện tích tĩnh điện như hình 1. Màng ngăn Dung dịch điện ly, lớp hoạt động Bộ phận tiếp điện Bộ phận tiếp điện Hạt Cacbon tiếp xúc với dd điện ly IR IR Hình 1.1 – Sơ đồ nguyên lý mô tả cơ chế của tụ điện lớp kép và phân bố điện thế tại bề mặt phân chia của dung dịch điện ly và điện cực Luận văn thạc sĩ Lê Thị Thu Hằng 14 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe Trong tụ điện phẳng có hai bản điện cực có diện tích bằng nhau A, được đặt đối song song với nhau và cách nhau một khoảng d trong chân không, thì điện dung C được tính theo phương trình (1.1) Nếu hai bản được tách ra bởi một chất điện môi có hằng số điện môi ε, điện dung được tính theo phương trình (1.2) Tụ điện lớp kép cũng tích trữ năng lượng tương tự như vậy, nhưng sự tích điện không thực hiện trên hai bản điện cực dẫn điện. Thay vào đó, năng lượng tích trữ được tích lũy trong lớp điện tích kép, tại bề mặt phân chia pha của điện cực dẫn điện với dung dich điện ly.

Khi nạp điện, các ion âm trong dung dịch điện ly sẽ khuếch tán tới cực dương, còn các ion dương khuếch tán tới điện cực âm. Khi đó, tạo ra hai lớp điện tích riêng biệt của tụ, do đó mật độ năng lượng tối đa W được tích trữ trong tụ điện được tính theo phương trình (1.3) Trong đó C là điện dung và V là điện áp. Như vậy, tụ điện lớp kép không bao gồm phản ứng hóa học, do đó siêu tụ có chu kỳ phóng nạp dài. Ngoài điện dung lớp kép, điện dung liên quan đến phản ứng xảy ra trên bề mặt điện cực cũng quan trọng.

Trong quá trình phản ứng, có sự trao đổi điện tử xảy ra ngang qua lớp kép, kết quả là dẫn đến sự thay đổi trạng thái ôxi hóa. Do đó, điện dung của quá trình Faraday được được gọi là giả điện dung. Luận văn thạc sĩ Lê Thị Thu Hằng 15 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe 1. Lớp điện tích kép Như đã nói trên, chúng ta xem lớp điện tích kép như một tụ điện phẳng gồm hai bản: một bản là bề mặt điện cực, bản thứ hai là lớp dung dịch nằm sát bề mặt điện cực tích điện ngược dấu.

Lớp điện tích kép là kết quả của sự tương tác mạnh mẽ giữa các ion hay phân tử có trong dung dịch với bề mặt điện cực. Tại bề mặt phân chia dung dịch/kim loại có một lớp điện tích mỏng trên bề mặt kim loại, kết quả từ sự dư thừa hay thiếu hụt điện tử. Còn bản lỏng nằm trong dung dịch chia ra làm hai phần. Phần bên trong, phần gần điện cực nhất là phần đặc sít được gọi là lớp Helmholtz bao gồm các ion trái dấu bề mặt điện cực.

Độ dầy lớp Helmholtz gần bằng bán kính của ion bị solvat hoá (từ 3. Hằng số điện môi trong phần Helmholtz giảm nhiều so với hằng số điện môi trong dung dịch. Điều này là do sự định hướng của các phần tử dung môi lưỡng cực trong phần đặc dưới tác dụng của điện trường điện cực cũng như do kết quả tương tác đặc biệt của chúng với kim loại điện cực. Khi không có mặt những ion hấp thụ đặc biệt, độ giảm thế trong phần đặc Helmholtz là tuyến tính theo khoảng cách.

Phần đặc Helmholtz được chia làm hai phần: lớp Helmholtz trong và lớp Helmholtz ngoài. Lớp Helmholtz trong là lớp có chứa các phân tử dung môi và đôi khi là các dạng hấp phụ đặc biệt (có thể là ion hoặc là phân tử). Mặt phẳng đi qua tâm của các ion bị hấp phụ đặc biệt được gọi là mặt phẳng Helmholtz trong (Inner Helmholtz Plane) ký hiệu là IHP, cách bề mặt điện cực một khoảng x1. Các ion bị solvat hoá chỉ có thể tiếp cận gần nhất đến bề mặt điện cực ở khoảng cách x 2, mặt phẳng đi qua tâm các ion bị solvat hoá có thể tiếp cận điện cực gần nhất gọi là mặt phẳng Helmholtz ngoài (Outer Hlelmholtz Plane) ký hiệu là OHP.

Luận văn thạc sĩ Lê Thị Thu Hằng 16 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe Lớp khuếch tán Cation bị solvat hóa a) Kim loại Anion hấp phụ đặc biệt = Phân tử solvat b) Hình 1.2 - Mô hình lớp điện tích kép có hấp phụ đặc biệt anion a) Mô hình lớp kép b) Sự thay đổi điện thế theo khoảng cách Phần bên ngoài, có cấu tạo khuếch tán nên gọi là lớp khuếch tán. Khoảng cách x2 đại diện cho khoảng cách gần nhất nhất mà ion bị solvat hoá có thể tiếp cận được bề mặt điện cực, và cũng là điểm xuất phát của lớp khuyếch tán. Luận văn thạc sĩ Lê Thị Thu Hằng 17 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe Ngoài việc chịu tác dụng của điện trường điện cực, các ion còn có chuyển động nhiệt hình thành lớp khuếch tán trải rộng. Độ dầy lớp khuếch tán phụ thuộc vào nồng độ tổng ion có trong dung dịch; đối với dung dịch có nồng độ lớn hơn 10-2 M thì độ dầy lớp khuếch tán nhỏ hơn hoặc bằng 10-8 m.2(a) mô tả mô hình cấu tạo lớp điện tích kép ở điều kiện hấp thụ dặc biệt anion.

Vì điện dung lớp kép Cdl bao gồm điện dung lớp kép phần dầy đặc Helmholtz CH và điện dung lớp kép phần khuếch tán Cdiff , nên điện dung lớp kép tổng được tính bởi phương trình (1.2b mô tả sự thay đổi điện thế trong vùng dung dịch theo khoảng cách đến điện cực. Φ1 điện thế tại IHP, ΦM điện thế điện cực kim loại, ΦS các điện thế của dung dịch, qM điện tích kim loại, x 1 khoảng cách từ IHP tới kim loại, x2 khoảng cách của OHP tới kim loại, σi tổng mật độ điện tích của các lớp bên trong, σ d mật độ điện tích lớp khuếch tán. Và mật độ điện tích kim loại σ M chính bằng: σ M = - (σi +σd). Do chuyển động nhiệt, khuấy trộn dung dịch, các ion không được hấp thụ đặc biệt nên phân bố từ OHP vào trong lòng dung dịch và có cấu tạo khuếch tán ba chiều.

Điện thế trên lớp Helmholtz đặc sít và lớp khuếch tán có thể bị ảnh hưởng của nhiều yếu tố, ví dụ như cấu tạo của điện cực và bản chất của dung dịch điện ly. Giả điện dung (Pseudocapacitance) Khác với điện dung lớp kép có nguồn gốc là dòng không- Faraday (non- Faraday), không có sự chuyển điện tích qua lớp kép; giả điện dung phát sinh ở bề mặt điện cực, có nguồn gốc là dòng Faraday liên quan đến sự chuyển điện tích qua lớp kép. Tương tự như trong quá trình phóng điện và tích điện của ắc quy, nhưng điện dung sinh ra do mối quan hệ đặc biệt giữa lượng điện tích Luận văn thạc sĩ Lê Thị Thu Hằng 18 Nghiên cứu chế tạo vật liệu pha tạp Mn1-xMx O1+y .nH2O bằng phương pháp điện hoá ứng dụng làm vật liệu siêu tụ, M = Co, Fe tích được Δq và sự thay đổi điện thế ΔV để có tỷ số d(Δq)/d(ΔV) hay dq/dV chính là điện dung C: ∂ ( ∆q ) C= (1.5) ∂ ( ∆V ) Điện dung được biểu diễn bởi biểu thức trên được gọi là giả điện dung. Thông thường trong một tụ điện cacbon lớp kép, có đến khoảng 1-5% giả điện dung là do phản ứng Faraday của oxy hấp phụ trên bề mặt (phụ thuộc vào các điều kiện tổng hợp hoặc tiền xử lý của vật liệu cacbon).

Mặt khác, trong tụ giả điện dung luôn có thành phần điện dung lớp kép tương ứng với diện tích bề mặt tiếp xúc điện hoá chiếm khoảng 5-10% tổng giá trị điện dung.
