Nghiên cứu quy trình chế tạo vật liệu phát quang ZnS:Al:Cu

• Tác giả: Nguyễn Thị Thanh
• Người hướng dẫn: PGS.TS Phạm Văn Bền
• Trường học: Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật lý
• Đề tài: Quy trình chế tạo vật liệu phát quang ZnS:Al:Cu hiệu quả
• Loại tài liệu: Luận văn
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

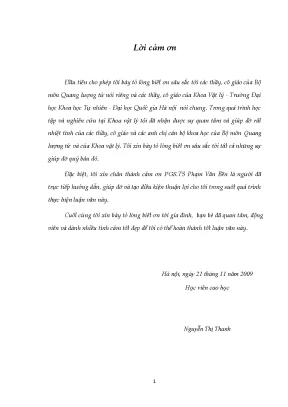

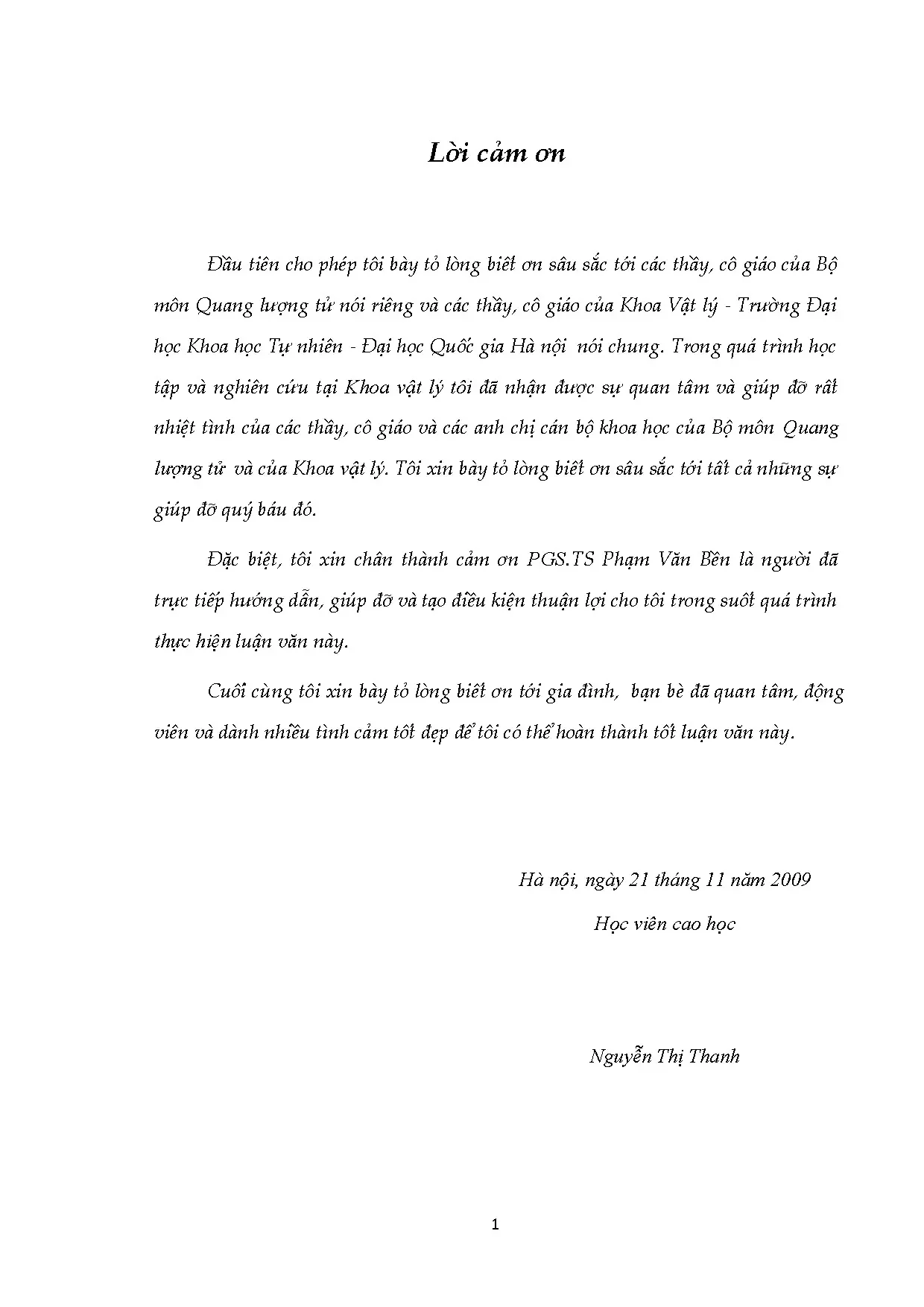

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG I: LÝ THUYẾT TỔNG QUAN VỀ ZnS Cấu trúc tinh thể, cấu trúc vùng năng lượng và các tính chất quang của ZnS:Al-Cu
• 1.1. Cấu trúc tinh thể của ZnS
• 1.2. Cấu trúc vùng năng lượng của ZnS
• 1.3. Các cơ chế hấp thụ trong tinh thể
• 1.4. Các cơ chế phát quang trong tinh thể
• 1.5. Phổ kích thích và phổ phát quang của ZnS và ZnS:Al-Cu
• 1.6. Phổ tán xạ Raman của ZnS và ZnS:Al-Cu
• 1.7. Một số ứng dụng của bột phát quang
• 2. CHƯƠNG II: Một số phương pháp chế tạo ZnS và ZnS:Al-Cu
• 3. CHƯƠNG III: Thiết bị thực nghiệm
• 4. CHƯƠNG IV: Kết quả thực nghiệm và biện luận
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

I. Quy trình chế tạo vật liệu phát quang ZnS Al Cu

Quy trình chế tạo vật liệu phát quang ZnS:Al:Cu được thực hiện thông qua phương pháp gốm, với sự thay đổi nồng độ Al và Cu trong khoảng 0÷10 mol% và 0÷0.1 mol%. Nhiệt độ nung cũng được điều chỉnh từ 600 °C đến 1200 °C. ZnS:Al:Cu là một hợp chất bán dẫn có độ rộng vùng cấm lớn, cho phép tạo ra các bẫy điện tử sâu trong vùng cấm, từ đó tạo điều kiện cho việc đưa các tâm tạp chất vào. Các chất kích hoạt như Al và Cu đóng vai trò quan trọng trong việc cải thiện hiệu suất phát quang của vật liệu. Cấu trúc của vật liệu được xác định thông qua các phương pháp phân tích như phổ X-ray, ảnh SEM và phổ tán sắc năng lượng. Các tính chất quang của ZnS:Al-Cu được nghiên cứu qua phổ kích thích huỳnh quang và phổ phát quang, cho thấy sự ảnh hưởng của nồng độ và nhiệt độ đến phổ phát quang.

1.1. Cấu trúc tinh thể của ZnS

ZnS có cấu trúc tinh thể lập phương sphalerite và lục giác wurtzite. Cấu trúc này ảnh hưởng đến các tính chất quang của vật liệu. Ở nhiệt độ nung khác nhau, ZnS có thể chuyển đổi giữa hai cấu trúc này. Cấu trúc tinh thể lập phương sphalerite có nhóm đối xứng không gian T2dF43m, trong khi cấu trúc lục giác wurtzite có nhóm đối xứng C64-p63mc. Sự chuyển pha giữa hai cấu trúc này xảy ra tại nhiệt độ 1020 °C, điều này có ý nghĩa quan trọng trong việc nghiên cứu tính chất quang của ZnS:Al:Cu.

1.2. Các cơ chế hấp thụ và phát quang trong tinh thể

Các cơ chế hấp thụ trong ZnS:Al:Cu bao gồm hấp thụ riêng, hấp thụ exciton và hấp thụ tạp chất. Hấp thụ riêng liên quan đến chuyển dời electron giữa các vùng năng lượng được phép. Hấp thụ exciton liên quan đến sự tạo thành và phân hủy các trạng thái exciton. Khi tinh thể bị kích thích, electron chuyển lên trạng thái năng lượng cao hơn và sau đó phát ra năng lượng dưới dạng photon. Quá trình này có thể xảy ra dưới dạng huỳnh quang hoặc lân quang, tùy thuộc vào thời gian kích thích. Vật liệu phát quang ZnS:Al:Cu có khả năng phát quang tốt nhờ vào sự kết hợp của các chất kích hoạt và cấu trúc tinh thể đặc biệt.

1.3. Ứng dụng của vật liệu phát quang

Vật liệu phát quang ZnS:Al:Cu có nhiều ứng dụng trong công nghệ quang học và điện tử. Chúng được sử dụng trong chế tạo màn hình ti vi, màn huỳnh quang điện tử và các thiết bị phát quang khác. Ứng dụng vật liệu phát quang không chỉ giới hạn trong lĩnh vực công nghiệp mà còn mở rộng ra các lĩnh vực như y tế và an ninh. Việc nghiên cứu và phát triển các phương pháp chế tạo hiệu quả sẽ giúp nâng cao hiệu suất phát quang và mở rộng khả năng ứng dụng của ZnS:Al:Cu trong tương lai.

Tổng quan nghiên cứu

Hợp chất ZnS thuộc nhóm A2B6 là vật liệu bán dẫn vùng cấm rộng với độ rộng vùng cấm khoảng 3.67 eV ở nhiệt độ phòng, cho phép ứng dụng trong các thiết bị phát quang và thu quang phổ rộng từ hồng ngoại gần đến khả kiến. Việc pha tạp các nguyên tố như Al và Cu vào ZnS nhằm cải thiện tính chất quang học và hiệu suất phát quang của vật liệu là một hướng nghiên cứu quan trọng trong lĩnh vực vật liệu bán dẫn phát quang. Luận văn tập trung nghiên cứu quy trình chế tạo vật liệu phát quang ZnS:Al-Cu bằng phương pháp gốm truyền thống, với nồng độ Al thay đổi từ 0 đến 10 mol% và Cu từ 0 đến 0.1 mol%, nung ở nhiệt độ từ 600°C đến 1200°C. Phạm vi nghiên cứu bao gồm phân tích cấu trúc tinh thể, tính chất quang học và ảnh hưởng của các yếu tố như nồng độ tạp chất, nhiệt độ nung và mật độ công suất kích thích đến phổ phát quang của ZnS:Al-Cu. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu phát quang có hiệu suất cao, ổn định, phục vụ cho các ứng dụng trong công nghiệp màn hình, thiết bị điện tử và quang học.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Cấu trúc tinh thể ZnS: ZnS tồn tại chủ yếu ở hai dạng cấu trúc tinh thể là lập phương sphalerite và lục giác wurtzite, với sự chuyển pha xảy ra ở khoảng 1020°C. Cấu trúc tinh thể ảnh hưởng trực tiếp đến tính chất quang học và điện tử của vật liệu.
• Cấu trúc vùng năng lượng: ZnS có vùng cấm rộng khoảng 3.67 eV, với các mức năng lượng bị phân tách do tương tác spin-quỹ đạo và trường tinh thể. Sự pha tạp Al và Cu làm thay đổi hằng số mạng và độ rộng vùng cấm, ảnh hưởng đến các mức năng lượng trong vùng cấm.
• Cơ chế hấp thụ và phát quang: Quá trình hấp thụ ánh sáng trong ZnS liên quan đến chuyển dời electron giữa các vùng năng lượng và các mức tạp chất. Phát quang xảy ra khi electron tái hợp bức xạ từ vùng dẫn xuống vùng hóa trị hoặc các mức tạp chất, tạo ra các phổ phát quang đặc trưng như huỳnh quang và lân quang.
• Phổ tán xạ Raman: Phân tích phổ Raman giúp xác định các mode dao động phonon trong tinh thể, từ đó đánh giá sự biến dạng mạng tinh thể và ảnh hưởng của tạp chất đến cấu trúc vật liệu.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Mẫu ZnS:Al-Cu được chế tạo bằng phương pháp gốm truyền thống với các nồng độ Al (0-10 mol%) và Cu (0-0.1 mol%), nung ở nhiệt độ 600°C đến 1200°C.
• Phương pháp phân tích:
  • Nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể và hằng số mạng.
  • Ảnh hiển vi điện tử quét (SEM) và phổ tán sắc năng lượng để khảo sát hình thái bề mặt và thành phần nguyên tố.
  • Phổ kích thích huỳnh quang, phổ phát quang, phổ phát quang phân giải thời gian để đánh giá tính chất quang học.
  • Phổ tán xạ Raman để phân tích dao động phonon và biến dạng mạng tinh thể.
• Timeline nghiên cứu: Quá trình chế tạo và phân tích mẫu được thực hiện trong khoảng thời gian từ 600°C đến 1200°C, với các bước chuẩn bị phối liệu, nghiền, ép viên, nung và làm nguội tự nhiên. Các phép đo phổ được tiến hành sau khi mẫu hoàn thiện.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của nhiệt độ nung đến cấu trúc tinh thể: Ở nhiệt độ nung dưới 950°C, ZnS chủ yếu có cấu trúc sphalerite; từ 950°C đến trên 1020°C, khoảng 70% mẫu chuyển sang cấu trúc wurtzite; trên 1020°C, cấu trúc wurtzite chiếm ưu thế hoàn toàn. Sự chuyển pha này được xác định rõ qua phổ XRD với các đỉnh đặc trưng thay đổi theo nhiệt độ.

2. Ảnh hưởng của nồng độ Al và Cu đến phổ phát quang: Khi tăng nồng độ Al từ 0 đến 6 mol%, cường độ đám phát quang xanh lam ở khoảng 476 nm tăng dần và đạt cực đại, sau đó giảm khi nồng độ Al vượt quá 6 mol%. Nồng độ Cu trong khoảng 0 đến 0.1 mol% làm xuất hiện các dải phát quang đa sắc như UV, xanh da trời, xanh lục, đỏ và hồng ngoại, với sự phân bố cường độ đặc trưng cho các mức năng lượng của Cu2+ trong trường tinh thể ZnS.

3. Phổ tán xạ Raman: Các mode phonon LO và TO xuất hiện rõ ràng ở các vị trí 349 cm⁻¹ và 273 cm⁻¹, với cường độ thay đổi theo nồng độ tạp chất và nhiệt độ nung. Mẫu ZnS:Al cho thấy sự hiện diện đồng thời của phonon quang dọc và quang ngang, chứng tỏ sự biến dạng mạng tinh thể do tạp chất. Nồng độ Cu thấp không làm thay đổi đáng kể vị trí và cường độ các vạch Raman, cho thấy cấu trúc mạng tinh thể vẫn ổn định.

4. Kích thước hạt và hình thái bề mặt: Qua ảnh SEM, kích thước hạt ZnS:Al-Cu dao động trong khoảng nano đến micromet, phụ thuộc vào điều kiện nung và nồng độ tạp chất. Mẫu nung ở nhiệt độ cao hơn có hạt lớn hơn và bề mặt mịn hơn, góp phần cải thiện hiệu suất phát quang.

Thảo luận kết quả

Sự chuyển pha cấu trúc tinh thể từ sphalerite sang wurtzite khi tăng nhiệt độ nung phù hợp với các nghiên cứu trước đây, cho thấy nhiệt độ là yếu tố quyết định cấu trúc mạng tinh thể ZnS. Nồng độ Al tối ưu khoảng 6 mol% giúp tăng cường cường độ phát quang xanh lam do tạo ra các tâm acceptor sâu liên kết với nút khuyết Zn, hỗ trợ quá trình tái hợp bức xạ. Quá trình pha tạp Cu tạo ra các mức năng lượng mới trong vùng cấm, làm đa dạng hóa phổ phát quang và mở rộng ứng dụng vật liệu trong các thiết bị phát quang đa sắc.

Phổ Raman cho thấy sự biến dạng mạng tinh thể do tạp chất, ảnh hưởng đến các mode phonon và tính chất quang học. Kết quả SEM và XRD cho thấy kích thước hạt và cấu trúc tinh thể có mối liên hệ mật thiết với hiệu suất phát quang, đồng thời xác nhận tính ổn định của vật liệu khi pha tạp trong giới hạn nồng độ nghiên cứu.

Dữ liệu có thể được trình bày qua biểu đồ phụ thuộc cường độ phát quang theo nồng độ Al và Cu, biểu đồ phổ Raman thể hiện sự thay đổi vị trí và cường độ các mode phonon, cùng bảng tổng hợp các thông số cấu trúc tinh thể và kích thước hạt theo nhiệt độ nung.

Đề xuất và khuyến nghị

1. Tối ưu hóa nồng độ tạp chất: Khuyến nghị duy trì nồng độ Al ở mức khoảng 6 mol% để đạt hiệu suất phát quang tối ưu, đồng thời kiểm soát nồng độ Cu dưới 0.1 mol% để duy trì cấu trúc tinh thể ổn định và đa dạng hóa phổ phát quang.

2. Kiểm soát nhiệt độ nung: Nên nung mẫu trong khoảng 950°C đến 1100°C để đảm bảo cấu trúc wurtzite chiếm ưu thế, giúp cải thiện tính chất quang học và kích thước hạt phù hợp cho ứng dụng phát quang.

3. Cải tiến thiết kế lò nung: Đề xuất sử dụng lò nung có thể kiểm soát nhiệt độ đồng đều hơn, với thể tích buồng nung lớn và hệ thống cách nhiệt tốt để giảm hao phí nhiệt và tăng độ đồng nhất mẫu.

4. Phát triển quy trình sản xuất: Áp dụng phương pháp gốm kết hợp với các kỹ thuật nghiền mịn và ép viên chính xác để nâng cao chất lượng mẫu, giảm độ xốp và tăng độ đồng nhất của vật liệu phát quang.

5. Mở rộng nghiên cứu ứng dụng: Khuyến khích nghiên cứu thêm về tính ổn định lâu dài của ZnS:Al-Cu trong các điều kiện môi trường khác nhau, cũng như thử nghiệm trong các thiết bị phát quang thực tế để đánh giá hiệu quả ứng dụng.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu bán dẫn: Luận văn cung cấp dữ liệu chi tiết về cấu trúc tinh thể, tính chất quang học và ảnh hưởng của tạp chất trong ZnS, hỗ trợ phát triển vật liệu bán dẫn vùng cấm rộng.

2. Kỹ sư phát triển sản phẩm quang học: Thông tin về quy trình chế tạo và tối ưu hóa vật liệu phát quang giúp cải tiến thiết bị màn hình, đèn LED và cảm biến quang học.

3. Sinh viên và học viên cao học ngành Vật lý vật liệu: Tài liệu tham khảo toàn diện về lý thuyết, phương pháp nghiên cứu và phân tích kết quả trong lĩnh vực vật liệu phát quang.

4. Doanh nghiệp sản xuất vật liệu quang điện tử: Cơ sở khoa học để áp dụng công nghệ chế tạo vật liệu ZnS:Al-Cu với hiệu suất phát quang cao, ổn định, phục vụ sản xuất công nghiệp.

Câu hỏi thường gặp

1. Phương pháp gốm có ưu điểm gì trong chế tạo ZnS:Al-Cu?
   Phương pháp gốm cho phép tổng hợp vật liệu với kích thước hạt đa dạng, dễ kiểm soát thành phần và cấu trúc tinh thể, phù hợp với điều kiện phòng thí nghiệm và sản xuất quy mô nhỏ đến vừa. Ví dụ, nung ở nhiệt độ cao giúp tạo cấu trúc tinh thể ổn định và tăng hiệu suất phát quang.

2. Tại sao nồng độ Al tối ưu là khoảng 6 mol%?
   Ở nồng độ này, cường độ phát quang xanh lam đạt cực đại do Al tạo ra các tâm acceptor sâu liên kết với nút khuyết Zn, tăng hiệu quả tái hợp bức xạ. Quá cao sẽ gây giảm cường độ do hiện tượng bẫy điện tử và biến dạng mạng tinh thể.

3. Ảnh hưởng của Cu đến phổ phát quang như thế nào?
   Cu tạo ra các mức năng lượng mới trong vùng cấm, dẫn đến phát quang đa sắc với các dải UV, xanh lục, đỏ và hồng ngoại, mở rộng ứng dụng vật liệu trong các thiết bị phát quang đa màu.

4. Làm thế nào để xác định cấu trúc tinh thể ZnS?
   Sử dụng phổ nhiễu xạ tia X (XRD) để xác định các đỉnh phản xạ đặc trưng của cấu trúc sphalerite hoặc wurtzite, từ đó tính toán hằng số mạng và xác định pha tinh thể.

5. Phổ Raman giúp gì trong nghiên cứu vật liệu?
   Phổ Raman phân tích các mode dao động phonon, giúp đánh giá sự biến dạng mạng tinh thể, ảnh hưởng của tạp chất và chất lượng mẫu. Ví dụ, sự xuất hiện đồng thời của phonon quang dọc và quang ngang cho thấy biến dạng mạng do tạp chất.

Kết luận

• Luận văn đã xây dựng quy trình chế tạo ZnS:Al-Cu bằng phương pháp gốm với nồng độ tạp chất và nhiệt độ nung được kiểm soát chặt chẽ, đạt hiệu suất phát quang cao.
• Cấu trúc tinh thể ZnS chuyển pha từ sphalerite sang wurtzite khi tăng nhiệt độ nung, ảnh hưởng trực tiếp đến tính chất quang học.
• Nồng độ Al khoảng 6 mol% và Cu dưới 0.1 mol% là điều kiện tối ưu để đạt phổ phát quang đa sắc và cường độ cao.
• Phổ Raman và SEM cung cấp bằng chứng về sự biến dạng mạng tinh thể và kích thước hạt phù hợp, góp phần nâng cao hiệu suất phát quang.
• Đề xuất tiếp tục nghiên cứu mở rộng ứng dụng vật liệu trong các thiết bị quang điện tử và cải tiến quy trình sản xuất để nâng cao chất lượng sản phẩm.

Hành động tiếp theo: Áp dụng quy trình chế tạo đã tối ưu vào sản xuất thử nghiệm, đồng thời mở rộng nghiên cứu tính ổn định và ứng dụng thực tế của ZnS:Al-Cu trong các thiết bị phát quang hiện đại.
