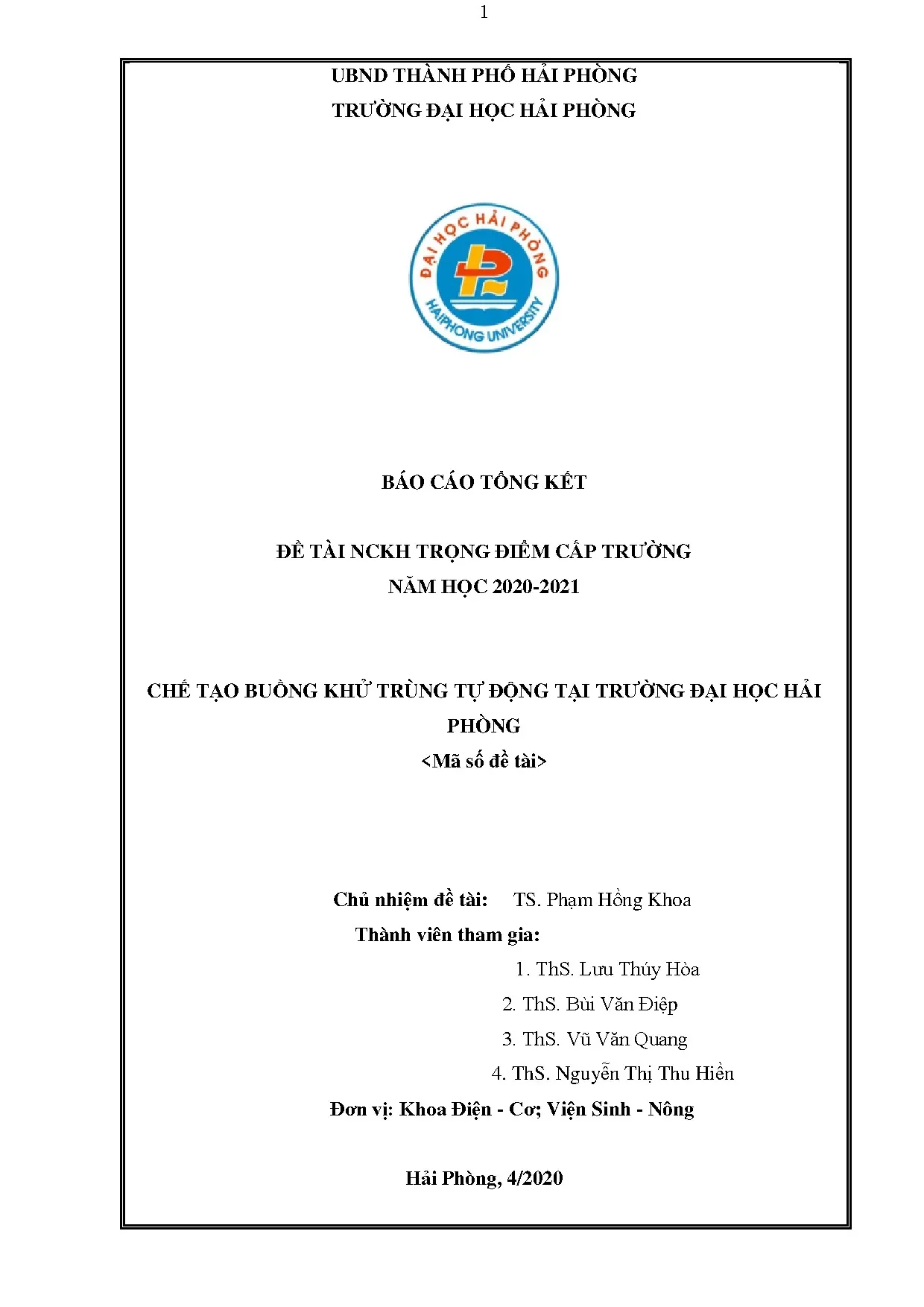

Báo Cáo Nghiên Cứu: Thiết Kế Và Chế Tạo Buồng Khử Trùng Tự Động Ứng Dụng PLC Tại Đại Học Hải Phòng

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính: Làm thế nào để thiết kế và chế tạo một buồng khử trùng toàn thân tự động, có khả năng khử khuẩn nhanh trang phục bảo hộ cá nhân (PPE) và quần áo thường ngày bằng dung dịch cồn an toàn theo khuyến cáo của Tổ chức Y tế Thế giới (WHO), đồng thời triệt tiêu nguy cơ lây nhiễm chéo và đảm bảo an toàn phòng chống cháy nổ?
  • Phương pháp nghiên cứu: Đề tài áp dụng phương pháp tiếp cận liên ngành giữa Hóa - Sinh và Tự động hóa. Nhóm nghiên cứu tiến hành khảo sát thực nghiệm động học bay hơi của cồn ethanol $80%$ ở các dải nhiệt độ ($25^\circ\text{C}$, $38-42^\circ\text{C}$) và độ ẩm ($84-85%$, $>95%$). Trên cơ sở đó, nhóm tính toán thiết kế buồng khử trùng kép gồm khoang sấy nhiệt ($\ge 75^\circ\text{C}$) và khoang khử trùng chính, được điều khiển tự động hoàn toàn thông qua bộ điều khiển lập trình PLC Siemens S7-200 và hệ thống cảm biến quang học.
  • Kết quả then chốt: Nghiên cứu đã xác lập môi trường tối ưu trong buồng khử trùng với nhiệt độ $38-42^\circ\text{C}$ và độ ẩm $\ge 95%$, giúp duy trì nồng độ cồn trên bề mặt trang phục ở mức $62,83%$ sau chu trình phun 10 giây (đạt ngưỡng diệt khuẩn tối ưu $60-80%$). Hệ thống cửa trượt tự động 2 chiều vận hành chính xác, loại bỏ hoàn toàn việc tiếp xúc cơ học của người sử dụng.
  • Hàm ý thực tiễn: Công trình cung cấp giải pháp thay thế vượt trội cho các buồng khử khuẩn sử dụng ozone hoặc clo hoạt tính độc hại, mang lại phương án bảo vệ an toàn sinh học cao cho nhân viên y tế tuyến đầu, trường học, bệnh viện và khu công nghiệp.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong bối cảnh bùng phát của đại dịch COVID-19 do chủng virus SARS-CoV-2 và các bệnh truyền nhiễm nguy hiểm lây qua đường hô hấp, nguy cơ lây nhiễm chéo qua bề mặt tiếp xúc là một thách thức nghiêm trọng. Virus và vi khuẩn gây bệnh có kích thước siêu vi (coronavirus dao động từ 120–150 nm) và có khả năng tồn tại nhiều giờ trên các bề mặt vật liệu, đặc biệt là trang phục bảo hộ cá nhân (PPE) của đội ngũ y bác sĩ hoặc quần áo của người dân di chuyển ngoài cộng đồng.

Tuy nhiên, các giải pháp phòng dịch thời điểm ban đầu bộc lộ nhiều khoảng trống nghiên cứu và bất cập kỹ thuật:

  • Sự độc hại của hóa chất khử khuẩn: Phần lớn các cổng, buồng khử khuẩn tạm thời sử dụng hóa chất chứa Clo (Anolyte, Cloramine B) hoặc khí Ozone ($O_3$). Khi phun sương mịn, các hóa chất này dễ thâm nhập sâu vào phế nang phổi, gây kích ứng niêm mạc hô hấp, nguy cơ phá hủy mô phổi và tiềm ẩn độc tính lâu dài, đặc biệt với nồng độ Ozone vượt ngưỡng an toàn $0,10\text{ ppm}$.
  • Thiếu cơ chế tự động hóa: Đa số thiết bị khử khuẩn thủ công yêu cầu người dùng tự tay đẩy cửa hoặc chạm vào bề mặt buồng để bật công tắc, vô tình biến tay nắm cửa thành ổ lưu trữ và phát tán mầm bệnh gián tiếp.
  • Hạn chế của tia cực tím (UVC): Phương pháp bức xạ UVC tuy diệt khuẩn mạnh nhưng gây tổn thương biểu mô da, viêm giác mạc và nguy cơ ung thư da, hoàn toàn không thể áp dụng trực tiếp lên cơ thể người.

Nhận thức được tính cấp bách đó, đề tài do TS. Phạm Hồng Khoa chủ nhiệm tại Trường Đại học Hải Phòng đã được triển khai nhằm giải quyết bài toán: chế tạo thiết bị khử trùng nhanh tại chỗ sử dụng dung dịch cồn ethanol tiêu chuẩn WHO, kết hợp công nghệ điều khiển PLC tự động không chạm, thiết lập môi trường vi khí hậu tối ưu để vừa bất hoạt mầm bệnh nhanh chóng, vừa bảo vệ tuyệt đối sức khỏe con người và phòng chống cháy nổ nghiêm ngặt.

Methodology và approach (350-400 từ)

Nghiên cứu được triển khai theo quy trình thực nghiệm khoa học kết hợp tính toán cơ khí - tự động hóa chặt chẽ:

[Khảo sát hóa sinh & Động học cồn]
[Thiết lập thông số vi khí hậu (38-42°C, ẩm ≥95%)]
              [Khảo sát thực nghiệm & Đánh giá]

1. Thiết kế thực nghiệm Hóa - Sinh

  • Vật liệu và hóa chất: Sử dụng cồn Ethanol thực phẩm tinh khiết đạt chuẩn QCVN 6-3:2010/BYT pha chế theo công thức khuyến cáo của WHO (nồng độ ban đầu $80%$, bổ sung Glycerol và $H_2O_2$). Bề mặt thử nghiệm là tấm nhựa mềm PE ($60\text{ cm} \times 50\text{ cm}$) mô phỏng vật liệu đồ bảo hộ.
  • Quy trình đo đạc: Sử dụng rượu kế chuẩn theo TCVN 8008:2009 (đo ở $20^\circ\text{C}$, vạch chia $0,1$) để định lượng nồng độ cồn thu hồi sau thời gian phun 5 giây và thời gian chờ bay hơi (20–23 giây và 55–63 giây).
  • Nhóm điều kiện môi trường:
    1. Nhóm PTN: Nhiệt độ phòng thí nghiệm ($24-25^\circ\text{C}$, độ ẩm $84-85%$).
    2. Nhóm ATN: Gia nhiệt ($38-42^\circ\text{C}$, độ ẩm tự nhiên $84-85%$).
    3. Nhóm TT: Gia nhiệt ($38-42^\circ\text{C}$, độ ẩm bão hòa $>95%$).

2. Thiết kế Cơ khí - Nhiệt động lực học

  • Khoang sấy nhiệt độc lập: Kích thước $80 \times 50 \times 30\text{ cm}$, vật liệu Inox bọc cách nhiệt (TCVN 7194:2002), trang bị 5 bóng gia nhiệt halogen ($900\text{W/bóng}$, tổng công suất $4500\text{W}$) tạo nhiệt độ khoang sấy $\ge 75^\circ\text{C}$. Hệ quạt thổi ($221\text{W}$) và quạt hút ($80\text{W}$) đối lưu khí nóng tuần hoàn sang buồng chính.
  • Khoang khử trùng: Kết cấu khung nhôm định hình $4 \times 4\text{ cm}$, ốp Mica trắng thẩm mỹ ($1,06\text{ m}$ chiều rộng). Bố trí 6 béc phun dung dịch cồn chuyên dụng tạo chùm tia dài $35-50\text{ cm}$ với đường kính phủ $\varnothing = 20\text{ cm}$, cùng 2 béc phun nước tinh khiết tạo ẩm.

3. Tự động hóa và An toàn điện

  • Hệ thống điều khiển: Sử dụng PLC Siemens S7-200, lập trình bằng phần mềm Step7 MicroWIN.
  • Thu thập tín hiệu: Cảm biến quang phát hiện vật thể Omron E3T-FD11 và Autonics BA2M series nhận diện người ra/vào.
  • Cơ cấu chấp hành: Động cơ kéo cửa đảo chiều SPG S6I06GX ($6\text{W}$), bơm áp lực ($48\text{W}$), hệ thống rơ le trung gian 14 chân, contactor và van điện từ ON/OFF.
  • Tiêu chuẩn an toàn: Tính toán phụ tải theo IEC 60439, lựa chọn Aptomat tổng $22,5\text{ A}$, tích hợp nút dừng khẩn cấp (EMERGENCY Stop) bên trong và ngoài buồng.

Phát hiện chính (400-450 từ)

Quá trình khảo sát thực nghiệm và thử nghiệm vận hành mô hình đã mang lại 4 phát hiện quan trọng:

1. Cơ chế ức chế bay hơi của cồn trong môi trường ẩm bão hòa

Nghiên cứu chỉ ra rằng ở dải nhiệt độ $38-42^\circ\text{C}$, nếu độ ẩm không khí ở mức thông thường ($84-85%$), cồn bay hơi rất nhanh, nồng độ cồn giảm xuống dưới $58%$ chỉ sau 20 giây (mất hoạt tính diệt khuẩn tối ưu). Tuy nhiên, khi chủ động nâng độ ẩm lên $\ge 95%$, áp suất hơi nước bão hòa đã làm chậm tốc độ thất thoát ethanol, giúp nồng độ cồn duy trì ổn định ở mức $62,83%$. Đây là nồng độ hoàn hảo nằm trong dải khuyến cáo của WHO ($60-80%$) để làm biến tính protein vỏ bọc của coronavirus và vi khuẩn.

2. Kiểm soát an toàn phòng chống cháy nổ (LEL)

Dung dịch cồn ethanol có giới hạn nổ dưới (LEL - Low Explosive Limit) là $3,5%$ thể tích không khí. Bằng việc tính toán lưu lượng phun phân tán qua 6 béc phun áp lực trong chu trình ngắn (10 giây) kết hợp quạt hút thông gió tuần hoàn liên tục, thể tích hơi cồn trong khoang khử khuẩn luôn được kiểm soát thấp hơn nhiều so với ngưỡng LEL $3,5%$, loại trừ hoàn toàn nguy cơ bắt lửa hoặc cháy nổ trong điều kiện vận hành kín.

3. Tối ưu hóa chu trình nhiệt và hiệu suất diệt khuẩn

Khoang sấy nhiệt độc lập duy trì nhiệt độ $\ge 75^\circ\text{C}$ đóng vai trò là "màng lọc nhiệt" tiêu diệt các tế bào sinh dưỡng của vi khuẩn trong luồng khí đối lưu trước khi thổi vào buồng chính. Khi cấp khí vào buồng khử trùng, nhiệt độ giảm còn $40 \pm 2^\circ\text{C}$, tạo cảm giác dễ chịu cho con người nhưng vẫn đủ kích hoạt khả năng hiệp đồng diệt khuẩn giữa nhiệt ẩm và cồn hoạt tính.

4. Vận hành tự động hóa không tiếp xúc 100%

Thử nghiệm hệ thống điều khiển PLC cho thấy:

  • Cảm biến quang học nhận diện chính xác người tiếp cận, tự động mở cửa vào và kích hoạt đếm lùi 5 giây nếu người không bước vào để đóng lại tránh thất thoát nhiệt.
  • Chu trình khử khuẩn kéo dài chính xác 10 giây.
  • Sau khi người bước ra khỏi cửa sau, hệ thống tự kích hoạt "chu trình khử khuẩn buồng rỗng" (khử buồng sau quy trình) trước khi chuyển đèn tháp sang màu xanh báo hiệu sẵn sàng cho lượt tiếp theo, triệt tiêu $100%$ nguy cơ lây nhiễm chéo giữa các lượt người.

Đóng góp khoa học (250-300 từ)

Đề tài mang lại những giá trị đóng góp thiết thực trên nhiều phương diện:

  • Đóng góp về lý thuyết và học thuật: Cung cấp cơ sở dữ liệu thực nghiệm về động học bay hơi của cồn ethanol trong môi trường nhiệt ẩm nhân tạo ($38-42^\circ\text{C}$, độ ẩm $>95%$). Công trình làm sáng tỏ mối quan hệ giữa áp suất hơi nước bão hòa và khả năng duy trì nồng độ cồn sát khuẩn trên bề mặt vật liệu tổng hợp (PE).
  • Đổi mới phương pháp luận công nghệ: Thiết lập thành công mô hình tích hợp giữa kỹ thuật vi khí hậu sinh học và tự động hóa công nghiệp (PLC S7-200). Phương pháp này thay đổi hoàn toàn tư duy thiết kế buồng khử khuẩn: chuyển từ việc phun hóa chất tự do, độc hại sang chu trình phun sương cồn có kiểm soát nồng độ và nhiệt ẩm khép kín.
  • Giá trị thực tiễn và ứng dụng: Tạo ra một sản phẩm hoàn chỉnh, module hóa cao từ vật liệu nhôm định hình và mica, chi phí sản xuất tối ưu, dễ lắp đặt và vận hành tại các bệnh viện, trường học, cơ quan hành chính và nhà máy xí nghiệp.
  • Định hướng chính sách và tiêu chuẩn: Đưa ra mô hình tham chiếu an toàn y tế cho các cơ quan quản lý dịch tễ, chứng minh tính khả thi của việc loại bỏ hóa chất clo/ozone trong các buồng khử trùng người trực tiếp.

Đối tượng quan tâm (200-250 từ)

  • Nhà nghiên cứu Y sinh & Kỹ thuật Y sinh: Quan tâm đến cơ chế ức chế vi sinh vật của dung dịch cồn trong điều kiện nhiệt ẩm, cũng như các thông số tương tác giữa hóa chất khử khuẩn và bề mặt trang phục bảo hộ.
  • Kỹ sư Tự động hóa & Cơ điện tử: Tham khảo giải pháp thiết kế hệ thống điều khiển PLC S7-200, sơ đồ bố trí cảm biến quang học chống nhiễu, mạch động lực đảo chiều động cơ cửa và hệ thống bảo vệ an toàn phân tầng.
  • Ban kiểm soát nhiễm khuẩn tại Bệnh viện (CSSD): Ứng dụng mô hình buồng khử trùng nhanh để sát khuẩn đồ bảo hộ PPE cho nhân viên y tế trong ca trực mà không cần thay mới trang phục liên tục, tiết kiệm nguồn lực y tế.
  • Nhà quản lý tòa nhà, Nhà máy, Trường học: Tìm kiếm giải pháp kiểm soát dịch bệnh tự động, lưu lượng xử lý nhanh, an toàn cho hô hấp của công nhân và học sinh sinh viên.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu chứng minh rằng duy trì độ ẩm không khí $\ge 95%$ ở nhiệt độ $38-42^\circ\text{C}$ sẽ ngăn cồn ethanol $80%$ bay hơi quá nhanh, giữ nồng độ cồn trên bề mặt ở mức $62,83%$ sau 20 giây—đạt chuẩn vàng diệt khuẩn của WHO ($60-80%$).

2. Điểm khác biệt lớn nhất về an toàn so với các buồng khử khuẩn thông thường?

Buồng sử dụng cồn y tế tiêu chuẩn WHO thay vì hóa chất Clo hoạt tính (Anolyte, Cloramin B) hay khí Ozone vốn gây tổn thương đường hô hấp. Ngoài ra, thiết kế quạt thông gió đảm bảo hơi cồn luôn dưới giới hạn cháy nổ ($LEL < 3,5%$).

3. Hệ thống có thể mở rộng quy mô (generalize) được không?

Hoàn toàn có thể. Nhờ kết cấu khung nhôm định hình module hóa và chương trình PLC linh hoạt, hệ thống có thể dễ dàng tăng kích thước buồng hoặc nhân bản lắp đặt tại các cổng khu công nghiệp, sân bay, bệnh viện dã chiến.

4. Hướng phát triển tiếp theo của đề tài là gì?

Nâng cấp vi điều khiển tích hợp IoT để giám sát lượng dung dịch từ xa, bổ sung camera ảnh nhiệt đo thân nhiệt tự động tại cửa vào, và thử nghiệm nuôi cấy vi sinh thực tế trên nhiều chủng vi nấm, bào tử vi khuẩn kháng nhiệt.

5. Buồng khử khuẩn này có ứng dụng cho phòng sạch công nghiệp không?

Rất phù hợp. Thiết kế thổi khí sạch tuần hoàn qua khoang nhiệt và chu trình khử khuẩn không tiếp xúc đáp ứng tốt các tiêu chuẩn phòng sạch trong sản xuất dược phẩm, chế biến thực phẩm và linh kiện bán dẫn.

Kết luận (150 từ)

Đề tài nghiên cứu chế tạo buồng khử trùng tự động của nhóm tác giả tại Trường Đại học Hải Phòng là một bước đột phá mang tính ứng dụng cao trong công tác kiểm soát nhiễm khuẩn. Bằng việc kết hợp nhuần nhuyễn giữa sinh học dịch tễ và kỹ thuật điều khiển tự động PLC, công trình đã giải quyết triệt để bài toán khử khuẩn nhanh bề mặt trang phục mà vẫn bảo đảm an toàn hô hấp và chống cháy nổ. Sản phẩm khẳng định năng lực nghiên cứu ứng dụng thực tiễn của đội ngũ giảng viên, đồng thời cung cấp một công cụ phòng dịch đắc lực cho các cơ sở y tế và cộng đồng. Để tối ưu hóa tiềm năng, các cơ quan ban ngành cần xem xét hỗ trợ hoàn thiện quy chuẩn kỹ thuật và thúc đẩy chuyển giao công nghệ quy mô lớn.
