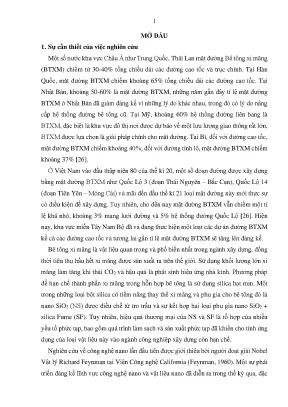

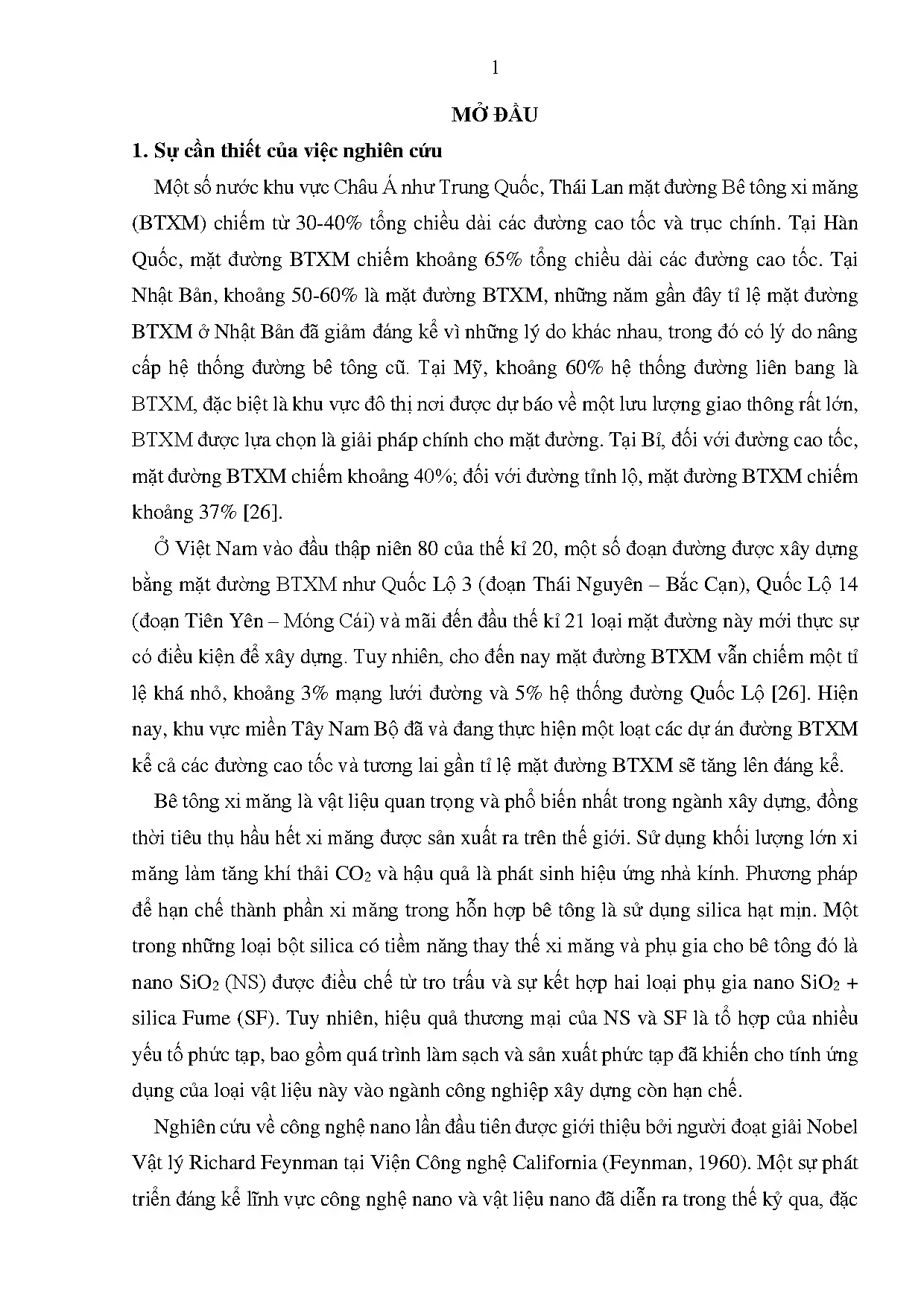

Tổng quan về luận án

Bối cảnh khoa học đương đại trong kỹ thuật công trình giao thông và vật liệu xây dựng đang chứng kiến sự chuyển dịch mang tính chiến lược hướng tới phát triển hạ tầng bền vững, giảm thiểu dấu chân carbon và thích ứng với biến đổi khí hậu toàn cầu. Trên phạm vi quốc tế, mặt đường bê tông xi măng (BTXM) đã chứng minh vai trò chủ đạo trong hệ thống hạ tầng vận tải huyết mạch: tại Hoa Kỳ, khoảng 60% mạng lưới đường liên bang và các trục đô thị chịu tải trọng siêu nặng ứng dụng giải pháp BTXM; tại Hàn Quốc, tỷ lệ này đạt xấp xỉ 65% trên tổng chiều dài cao tốc; tại Bỉ chiếm 40% cao tốc và 37% tỉnh lộ; trong khi Thái Lan và Trung Quốc duy trì tỷ lệ từ 30% đến 40% [26]. Ngược lại, tại Việt Nam, dù đã xuất hiện từ đầu thập niên 1980 trên Quốc lộ 3 và Quốc lộ 14, "cho đến nay mặt đường BTXM vẫn chiếm một tỉ lệ khá nhỏ, khoảng 3% mạng lưới đường và 5% hệ thống đường Quốc Lộ" [26]. Thực trạng này đặt ra yêu cầu cấp bách phải mở rộng ứng dụng BTXM, đặc biệt tại khu vực miền Tây Nam Bộ (Đồng bằng sông Cửu Long) – vùng địa chất trầm tích yếu, chịu ảnh hưởng nghiêm trọng của ngập triều, xâm nhập mặn và biến đổi nhiệt ẩm phức tạp.

Tuy nhiên, việc sản xuất xi măng truyền thống tiêu tốn nguồn tài nguyên clinker khổng lồ và phát thải khí nhà kính $CO_2$ nghiêm trọng. Giải pháp thay thế một phần xi măng bằng phụ gia khoáng hoạt tính siêu mịn giàu silica trở thành định hướng then chốt. Nguồn phụ phẩm nông nghiệp khổng lồ của Việt Nam – quốc gia sản xuất lúa gạo lớn thứ hai thế giới với sản lượng 42 triệu tấn/năm, phát sinh khoảng 8 triệu tấn trấu/năm – hiện vẫn chưa được khai thác hiệu quả, thường bị thải trực tiếp gây ô nhiễm nguồn nước cục bộ [5][6][81]. Khoảng trống nghiên cứu (research gap) cốt lõi tồn tại ở chỗ: phần lớn các nghiên cứu vật liệu nano silica ($nano\text{-}SiO_2$ - NS) trước đây chỉ dừng lại ở quy mô phòng thí nghiệm với tiền chất silic tinh khiết đắt tiền (tetraethyl orthosilicate - TEOS), chưa làm chủ công nghệ thu hồi NS từ tro trấu công nghiệp nung nhiệt cao; đồng thời, các công trình quốc tế và trong nước chủ yếu khảo sát đơn lẻ NS hoặc muội silic (Silica Fume - SF), thiếu vắng một nghiên cứu toàn diện về cơ chế tương tác hiệp đồng kép ($NS + SF$) tác động đến trường ứng suất nhiệt gây mỏi ($\sigma_{tr}$), hệ số giãn nở nhiệt (CTE) và độ bền xâm thực của tấm bê tông mặt đường cứng theo tiêu chuẩn thiết kế hiện hành (QĐ 3230/QĐ-BGTVT) [28].

Luận án tiến sĩ với đề tài: "Nghiên cứu vật liệu nano SiO2 điều chế từ tro trấu và silica Fume làm phụ gia cho bê tông xi măng trong xây dựng đường ô tô khu vực miền Tây Nam Bộ" tập trung giải quyết các câu hỏi và giả thuyết khoa học sau:

  • Research Question 1 (RQ1): Quy trình công nghệ hóa học nào cho phép điều chế nano $SiO_2$ có độ tinh khiết cao, diện tích bề mặt lớn và hoạt tính puzơlanic tối ưu từ nguồn tro trấu lò nung công nghiệp tại miền Tây Nam Bộ?
  • Research Question 2 (RQ2): Quy luật tương tác vi cấu trúc và tỷ lệ phối trộn tối ưu giữa nano $SiO_2$ và Silica Fume tác động như thế nào đến động học thủy hóa, sự phát triển cường độ chịu nén ($R_n$), cường độ kéo khi uốn ($R_{ku}$), mô đun đàn hồi ($E_{đh}$), và hệ số giãn nở nhiệt (CTE) của hỗn hợp bê tông mác C35?
  • Research Question 3 (RQ3): Việc suy giảm hệ số giãn nở nhiệt và tăng cường độ cơ học của BTXM biến tính nano cho phép tối ưu hóa kết cấu áo đường cứng (kích thước tấm, bố trí khe nối) như thế nào trong điều kiện khí hậu nhiệt ẩm Tây Nam Bộ?

Các giả thuyết khoa học tương ứng được xác lập:

  • Hypothesis 1 (H1): Tro trấu nung công nghiệp khi được xử lý bằng phương pháp kết tủa/tách chiết hóa học thích hợp sẽ chuyển hóa thành bột nano $SiO_2$ vô định hình có kích thước hạt dưới 20 nm và diện tích bề mặt riêng BET vượt trên $250,\text{m}^2/\text{g}$.
  • Hypothesis 2 (H2): Sự tích hợp đồng thời $NS + SF$ tạo ra hiệu ứng puzơlanic đa tầng (multi-scale pozzolanic kinetics), trong đó NS kích hoạt phản ứng hydrat hóa cực sớm (1-3 ngày) và SF duy trì đóng rắn tuổi muộn (7-28 ngày), giúp chuyển hóa triệt để Portlandite ($Ca(OH)_2$) thành gel Calcium Silicate Hydrate tỷ trọng cao (HD C-S-H), qua đó gia tăng độ đặc chắc vi mô và giảm mạnh độ rỗng mao dẫn.
  • Hypothesis 3 (H3): Cấu trúc vi mô đặc chắc đồng nhất sẽ triệt tiêu biến dạng vi nhiệt, làm giảm hệ số giãn nở nhiệt CTE trên 20%, cho phép gia tăng chiều dài tấm mặt đường thêm 10% mà vẫn đảm bảo điều kiện an toàn chịu mỏi nhiệt theo QĐ 3230/QĐ-BGTVT [28].

Khung lý thuyết của luận án được xây dựng dựa trên sự giao thoa của ba trụ cột: (1) Thuyết vi cấu trúc gel C-S-H đa tỷ trọng (Colloid Model of C-S-H) của Jennings et al. [58] và Mondal et al. [71]; (2) Thuyết động học phản ứng Puzơlanic dị thể của Sobolev [53] và Sanchez & Sobolev [57]; (3) Lý thuyết cơ học vi mô đồng nhất hóa (Micromechanics Homogenization Theory) kết hợp cơ học phá hủy đàn dẻo của kết cấu áo đường cứng Westergaard-Bradbury. Đóng góp đột phá định lượng của nghiên cứu thể hiện qua việc giảm hệ số CTE của BTXM cấp C35 từ $10.797 \times 10^{-6}/^\circ\text{C}$ xuống $7.967 \times 10^{-6}/^\circ\text{C}$ (giảm 26.21%), cho phép tăng chiều dài tấm bản từ 4.5m lên 5.0m (+10%), tạo nền tảng chuyển giao công nghệ cho mạng lưới đường cấp III và cao tốc vùng ngập nước Tây Nam Bộ.

Literature Review và Positioning

Tổng quan y văn quốc tế và trong nước về công nghệ nano và vật liệu phụ gia khoáng trong bê tông được cấu trúc qua ba dòng nghiên cứu (streams) chính:

Dòng nghiên cứu 1: Ứng dụng Nano $SiO_2$ đơn lẻ trong hệ xi măng pooc-lăng. Khởi nguồn từ tầm nhìn của Richard Feynman (1960) về kiểm soát vật chất ở quy mô hạ nguyên tử, các công trình của Ye et al. (2007) [87], Li et al. (2004) [68][69], Jo et al. (2007) [63], và Sobolev (2006) [53] đã chứng minh NS đóng vai trò chất độn siêu mịn (nano-filler) và mầm kết tinh hạt nhân (nucleation sites). Ye et al. [87] phát hiện rằng khi bổ sung 3% NS, kích thước tinh thể $Ca(OH)_2$ (Portlandite - CH) tại vùng chuyển tiếp tiếp xúc (ITZ) giảm ngoạn mục từ $10,\mu\text{m}$ xuống còn $4,\mu\text{m}$. Li et al. [68] chỉ ra đá xi măng chứa NS làm biến mất cấu trúc xốp tổ ong, gia tăng các bó sợi C-S-H liên kết dạng mạng lưới dày đặc. Gaitero et al. (2008) [56] và Ji (2005) [61] xác nhận khả năng giảm độ rỗng mao quản, nâng cao khả năng chịu áp lực thủy tĩnh từ 0.5 MPa lên 3.2 MPa mà không xuất hiện thấm bất thường.

Dòng nghiên cứu 2: Ứng dụng Silica Fume (SF) trong bê tông tính năng cao (HPC/HSC). Các công trình kinh điển của Bache (1981), Yogendran & Langan (1982) [82], Hooton (1993) [59], Vinayagam (2012) [75], Annadurai & Ravichandran (2014) [47], và Shanmugavalli (2014) [78] đã định hình chuẩn mực sử dụng SF ở mức thay thế tối ưu 10-15% xi măng. SF có đường kính trung bình khoảng $0.15\text{--}0.20,\mu\text{m}$ và diện tích bề mặt $13000\text{--}25000,\text{m}^2/\text{kg}$ [88]. Tuy nhiên, các nghiên cứu của Li et al. [68] và Qing et al. [73] cũng chỉ rõ nhược điểm cố hữu của SF: phản ứng puzơlanic diễn ra rất chậm ở tuổi sớm, mức độ phản ứng sau 90 ngày chỉ đạt khoảng 75%, dẫn đến tốc độ phát triển cường độ 1-3 ngày đầu của bê tông SF thấp hơn đáng kể so với bê tông thường [70].

Dòng nghiên cứu 3: Khai thác tro trấu (Rice Husk Ash - RHA) tại Việt Nam. Tại Việt Nam, Trần Thị Thu Hà (2010) [8], Đào Văn Đông (2010) [6][7], Phạm Duy Hữu et al. (2008) [11][14], Nguyễn Tiến Trung (2008) [23], Ngọ Văn Toản (2010) [25], và Nguyễn Quang Phú (2015) [20] đã tiên phong nghiên cứu tro trấu dạng vi mô ($\mu\text{m}$) và tro bay. Đào Văn Đông [6] thiết lập chế độ đốt khống chế $500\text{--}700^\circ\text{C}$ để thu hồi tro trấu vô định hình; Phạm Duy Hữu et al. [14] xác nhận 2% NS giúp tăng cường độ nén 3 ngày lên 46.8% cho bê tông hàm lượng tro bay cao.

Tranh luận học thuật (Scholarly Debates) tập trung vào hai mâu thuẫn lớn:

  1. Cơ chế phân tán nano và rủi ro vón tụ: Trường phái Belkowitz & Armentrout (2009) [64] và Qing (2007) [73] cho rằng hạt nano silica luôn vượt trội hơn SF về mọi mặt. Ngược lại, Sobolev et al. [69] và Wang et al. [83] phản biện rằng do diện tích bề mặt riêng cực lớn, các hạt NS không qua xử lý phân tán siêu âm sẽ ngưng tụ tạo thành các đám vón cục (agglomerates), biến thành các điểm tập trung ứng suất yếu bên trong ma trận đá xi măng, làm giảm cường độ uốn và tăng độ rỗng cục bộ.
  2. Động học nhiệt thủy hóa và nứt co ngót sớm: Jo et al. [63] ghi nhận NS giải phóng nhiệt thủy hóa mạnh ở tuổi sớm do tốc độ phản ứng cực nhanh, tiềm ẩn nguy cơ nứt do co ngót nhiệt và tự co. Trong khi đó, nhóm nghiên cứu Sanchez & Sobolev [57] chứng minh rằng việc kết hợp phụ gia khoáng đa cấp hạt có thể điều hòa tốc độ tỏa nhiệt và kiểm soát co ngót hiệu quả.

Vị thế khoa học (Positioning) của luận án: Luận án định vị tại điểm giao thoa chưa từng được khám phá: Chuyển hóa phế thải tro trấu lò hơi công nghiệp nung $1000^\circ\text{C}$ (nhà máy gạch Bến Lức - Long An) thành phụ gia nano $SiO_2$ bột trắng siêu mịn ($258.3,\text{m}^2/\text{g}$), sau đó phối hợp hiệp đồng với Silica Fume tạo thành tổ hợp $NS + SF$. Khi đặt cạnh các nghiên cứu quốc tế tiêu biểu như nghiên cứu của Mondal et al. (2010) tại Mỹ [71] (chỉ khảo sát độ cứng vi mô nano indentation của đá xi măng) hay nghiên cứu của Vinayagam (2012) tại Ấn Độ [75] (chỉ dừng lại ở cấp phối SF đơn lẻ), luận án vượt lên bằng việc liên kết trực tiếp từ đặc trưng vi mô nano (EDX, XRD, SEM, TEM, BET) đến các thông số vĩ mô kỹ thuật đường (CTE, độ mài mòn, độ thấm ion clo điện lượng, mô men uốn tấm theo QĐ 3230).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc mô hình gel C-S-H đa tỷ trọng của Jennings et al. [58] và Mondal et al. [71]. Về mặt lý thuyết, quá trình thủy hóa silicat canxi ($C_3S$ và $C_2S$) sinh ra hai dạng cấu trúc C-S-H:

  • Gel C-S-H tỷ trọng thấp (Low-Density C-S-H - LD C-S-H): cấu trúc xốp, độ rỗng nội tại cao, mô đun đàn hồi thấp.
  • Gel C-S-H tỷ trọng cao (High-Density C-S-H - HD C-S-H): cấu trúc đặc sít, liên kết chuỗi silicat ngắn chặt chẽ, độ cứng vi mô và khả năng chịu lực vượt trội.

$$\text{Phản ứng thủy hóa clinker: } 2(3\text{CaO}\cdot\text{SiO}_2) + 6\text{H}_2\text{O} \longrightarrow 3\text{CaO}\cdot 2\text{SiO}_2\cdot 3\text{H}_2\text{O} ;(\text{C-S-H}) + 3\text{Ca(OH)}_2 ;(\text{CH})$$

$$\text{Phản ứng Puzơlanic cấp 1 (NS cực sớm): } \text{Ca(OH)}_2 + \text{SiO}_2;(\text{nano vô định hình}) + \text{H}_2\text{O} \longrightarrow \text{C-S-H (HD)}$$

$$\text{Phản ứng Puzơlanic cấp 2 (SF trung hạn): } \text{Ca(OH)}_2 + \text{SiO}_2;(\text{micro SF}) + \text{H}_2\text{O} \longrightarrow \text{C-S-H (HD/LD)}$$

+-----------------------------------------------------------------------------+
|               CƠ CHẾ HIỆP ĐỒNG ĐA CẤP HẠT (DUAL-SCALE SYNERGY)              |
|                                                                             |
|  [Hạt Xi Măng (~20-40 µm)]                                                  |
|  [Hạt Silica Fume (~0.15 µm)]                                                |
|  [Hạt Nano SiO2 (10-20 nm)]                                                 |
|                                                                             |
|  ==> KẾT QUẢ: Ma trận bê tông đặc sít, triệt tiêu mao dẫn, CTE giảm 26.2%   |
+-----------------------------------------------------------------------------+

Mondal et al. [71] từng chứng minh nano $SiO_2$ có khả năng gia tăng 50% tỷ lệ thể tích của HD C-S-H khi thay thế xi măng. Luận án đã củng cố nguyên lý này bằng việc chứng minh sự kết hợp $NS + SF$ loại bỏ pha tinh thể Portlandite dạng tấm yếu ớt tại vùng ITZ, thay thế hoàn toàn bằng ma trận kết tinh nano đồng nhất.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba mô hình toán - cơ học vật liệu:

  1. Mô hình động học Puzơlanic đa kích thước (Multi-scale Pozzolanic Kinetics): Hạt NS (10-20 nm) đóng vai trò chất kích hoạt pha rắn tức thời, trong khi SF ($0.15,\mu\text{m}$) đóng vai trò đệm chèn lấp trung gian, tạo nên dải phân bố cỡ hạt liên tục từ $5,\text{nm}$ đến $40,\mu\text{m}$ [66].
  2. Lý thuyết đồng nhất hóa Eshelby - Mori-Tanaka: Xem bê tông là vật liệu composite 3 pha (ma trận đá xi măng chứa nano, cốt liệu mịn/thô, và đới chuyển tiếp ITZ). Thông qua việc đồng nhất hóa thể tích nguyên tố đại diện (Representative Volume Element - RVE) [74], các hằng số đàn hồi vĩ mô được xác định chính xác từ cấu trúc nano.
  3. Mô hình ứng suất nhiệt mỏi Westergaard-Bradbury theo QĐ 3230/QĐ-BGTVT: Ứng suất tổng cộng trong tấm mặt đường BTXM được xác định bởi tổ hợp ứng suất do hoạt tải bánh xe ($\sigma_p$) và ứng suất nhiệt mỏi vồng tấm ($\sigma_{tr}$):

$$\sigma_{tr} = \frac{C_{\Delta t} \cdot E_{đh} \cdot \alpha_t \cdot \Delta T}{2} \cdot K_t$$

Trong đó: $\alpha_t$ chính là hệ số giãn nở nhiệt CTE; $E_{đh}$ là mô đun đàn hồi; $\Delta T$ là chênh lệch nhiệt độ mặt - đáy tấm; $C_{\Delta t}$ là hệ số vồng nhiệt phụ thuộc chiều dài tấm $L$; $K_t$ là hệ số xét đến tác dụng lặp của ứng suất nhiệt mỏi. Việc giảm $\alpha_t$ (CTE) từ $10.797 \times 10^{-6}/^\circ\text{C}$ xuống $7.967 \times 10^{-6}/^\circ\text{C}$ làm giảm trực tiếp $\sigma_{tr}$, tạo cơ sở toán học để mở rộng chiều dài tấm $L$ từ 4.5m lên 5.0m mà không làm gia tăng rủi ro nứt mỏi mặt đường.

Điều kiện biên (Boundary Conditions): Mô hình áp dụng cho bê tông cấp C35, tỷ lệ nước/chất kết dính ($N/CKD$) từ $0.30$ đến $0.45$, hàm lượng NS biến thiên từ $0.5%$ đến $2.0%$, SF từ $5%$ đến $10%$, trong dải nhiệt độ vận hành mặt đường $15^\circ\text{C} \le T \le 60^\circ\text{C}$ đặc trưng cho miền Tây Nam Bộ.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ thế giới quan thực chứng (Positivism) kết hợp hiện thực thực nghiệm (Empirical Realism), xây dựng thiết kế nghiên cứu 4 cấp độ (Multi-level Experimental Hierarchy):

  • Cấp độ 1 (Vật liệu nano): Thu gom tro trấu tại nhà máy gạch nung Bến Lức - Long An (công suất tiêu thụ 20 tấn trấu/ngày, phát thải 4 tấn tro/ngày). Thực hiện tổng hợp NS tại Phòng Nghiên cứu Triển khai Công nghệ Hóa và Môi trường - Trường Đại học Công nghiệp Hà Nội [16][17].
  • Cấp độ 2 (Ma trận vữa cơ sở): Quy hoạch thực nghiệm (Design of Experiments - DoE) phương pháp bề mặt đáp ứng (Response Surface Methodology - RSM) dạng hỗn hợp tâm xoay (Central Composite Design - CCD) trên phần mềm Minitab. Số lượng gồm 30 tổ mẫu với 3 biến liên tục: $N/X$ (0.50 - 0.51), $NS/X$ (0.00 - 0.020), và $C/X$ (3.00 - 3.06).
  • Cấp độ 3 (Bê tông xi măng C35): Đúc và dưỡng hộ các tổ mẫu BTXM tích hợp NS và tổ hợp $NS + SF$ theo quy chuẩn nghiêm ngặt.
  • Cấp độ 4 (Kết cấu áo đường): Mô phỏng và tính toán cơ học kết cấu tấm bản mặt đường theo QĐ 3230/QĐ-BGTVT [28].

Quy trình nghiên cứu và thiết bị phân tích

Hệ thống thiết bị và phương pháp phân tích tiên tiến bao gồm:

  1. Phổ tán sắc năng lượng tia X (EDX): Thực hiện trên thiết bị JED-2300 Analysis Station (quét năng lượng 0-20 keV) tại Viện Khoa học Vật liệu – Viện Hàn lâm Khoa học và Công nghệ Việt Nam. Kết quả xác định thành phần nguyên tử: $Si = 28.78%$, $O = 57.92%$ (tỷ lệ $Si/O \approx 1/2$), hàm lượng $SiO_2$ đạt $85.40%$, hiệu suất tách chiết $> 99.5%$.
  2. Kỹ thuật nhiễu xạ tia X (XRD): Đo tại Viện Khoa học Vật liệu Ứng dụng TP.HCM và ĐH Bách Khoa TP.HCM. Giản đồ XRD xác định pic tinh thể đặc trưng tại góc $2\theta = 19.76^\circ$ dạng monoclinic kết hợp nền vô định hình rộng.
  3. Kính hiển vi điện tử quét (SEM) & Kính hiển vi điện tử truyền qua (TEM): Chụp trên thiết bị Hitachi-S4800 và JEOL JEM-1010 tại Viện Vệ sinh Dịch tễ Trung ương. Ảnh TEM phân giải cao xác nhận các hạt NS phân tán đồng đều, đường kính từ $10\text{ nm}$ đến $20\text{ nm}$.
  4. Đo diện tích bề mặt riêng BET & Phổ FT-IR: Đo đẳng nhiệt hấp phụ - giải hấp phụ nitơ ở 77 K trên máy Quantachrome NovaWin (Hoa Kỳ), xác định diện tích bề mặt BET cực lớn đạt $258.3,\text{m}^2/\text{g}$. Phổ hồng ngoại FT-IR ghi trên máy Bruker TENSOR II trên nền KBr.
  5. Thí nghiệm cơ lý và độ bền BTXM: Tiến hành tại Phòng RECTIE - Đại học Bách Khoa TP.HCM. Cường độ nén theo TCVN 3118:1993; Cường độ kéo khi uốn theo TCVN 3119:1993; Độ mài mòn theo TCVN 3114:1993; Mô đun đàn hồi tĩnh; Hệ số giãn nở nhiệt CTE theo chuẩn nhiệt ẩm chu kỳ; Độ thấm ion clo bằng phương pháp đo điện lượng (ASTM C1202).

Dữ liệu và phân tích thống kê

Toàn bộ dữ liệu thực nghiệm vữa và bê tông được kiểm định qua phân tích phương sai (ANOVA) trong Minitab. Mô hình hồi quy đa thức bậc hai cho cường độ kéo uốn 28 ngày ($R_{ku}$) và cường độ nén ($R_n$) đạt hệ số xác định điều chỉnh $R^2_{adj} = 96.08%$. Tất cả các biến độc lập và tương tác bậc hai ($NS/X \cdot C/X$, $NS/X \cdot N/X$) đều đạt mức ý nghĩa thống kê cao với giá trị $p\text{-value} < 0.05$ (độ tin cậy 95%). Biểu đồ phần dư chuẩn (Normal Probability Plot) và biểu đồ phân tán phần dư (Versus Fits / Versus Order) khẳng định các sai số phân bố độc lập chuẩn tắc, không bị nhiễu loạn bởi trình tự thời gian gia tải hay biến thiên môi trường phòng thí nghiệm ($27 \pm 2^\circ\text{C}$, độ ẩm $\ge 50%$, dưỡng hộ ẩm $\ge 90%$).

Phát hiện đột phá và implications

Những phát hiện then chốt

+-------------------------------------------------------------------------------+
|                       TỔNG HỢP CÁC PHÁT HIỆN ĐỘT PHÁ                          |
+-------------------------------------------------------------------------------+
| 1. Chế tạo thành công Nano SiO2 độ sạch 85.40%, diện tích BET 258.3 m2/g      |
|    từ phế thải tro trấu lò nung 1000°C tại Long An.                           |
|                                                                               |
| 2. Tỷ lệ tối ưu 1.0% NS + 5-10% SF kích hoạt phản ứng puzơlanic đa tầng,     |
|    tối ưu hóa cường độ Rn, Rku với mô hình hồi quy Minitab R2_adj = 96.08%.   |
|                                                                               |
| 3. Hệ số giãn nở nhiệt (CTE) giảm đột phá từ 10.797 xuống 7.967 x 10^-6 /°C   |
|    (giảm 26.21%), triệt tiêu ứng suất biến dạng vi nhiệt.                    |
|                                                                               |
| 4. Kháng mài mòn vượt trội (< 0.3 g/cm2) và cản thấm ion clo cực cao,         |
|    đáp ứng hoàn hảo điều kiện nhiễm mặn, ngập triều Tây Nam Bộ.               |
|                                                                               |
| 5. Chiều dài tấm mặt đường BTXM tăng từ 4.5m lên 5.0m (+10%), giảm mật độ khe |
|    nối co giãn và hạ giá thành bảo trì kết cấu áo đường cứng.                 |
+-------------------------------------------------------------------------------+
  1. Khả năng tổng hợp nano $SiO_2$ hoạt tính cao từ tro trấu công nghiệp miền Tây Nam Bộ: Luận án chứng minh tro trấu lấy từ lò nung $1000^\circ\text{C}$ của Nhà máy Gạch khối Tân Kỷ Nguyên (Bến Lức, Long An) dù có pha xám đen vẫn được tinh chế thành công thành bột nano $SiO_2$ trắng mịn với hàm lượng $SiO_2$ đạt $85.40%$, diện tích bề mặt BET $258.3,\text{m}^2/\text{g}$ và kích thước hạt siêu mịn $10\text{--}20,\text{nm}$.
  2. Điểm cực trị tối ưu của hàm lượng phụ gia: Trên mô hình mặt đáp ứng (RSM), tỷ lệ nano $SiO_2$ thay thế xi măng ở mức $1.0%$ (trong khoảng khảo sát $0.0%\text{--}2.0%$) kết hợp với $5%\text{--}10%$ Silica Fume mang lại sự gia tăng vượt bậc nhất về cường độ nén và kéo uốn 28 ngày ($p < 0.05$). Vượt qua ngưỡng 2.0% NS, hiện tượng tự vón tụ bắt đầu làm giảm hiệu quả tăng cường cơ tính.
  3. Đột phá về suy giảm hệ số giãn nở nhiệt (CTE): Kết quả đo đạc thực nghiệm cho thấy:
    • BTXM thông thường đối chứng: $\text{CTE} = 10.797 \times 10^{-6}/^\circ\text{C}$
    • BTXM cấp C35 sử dụng phụ gia NS: $\text{CTE} = 10.408 \times 10^{-6}/^\circ\text{C}$
    • BTXM cấp C35 sử dụng tổ hợp phụ gia $NS + SF$: $\text{CTE} = 7.967 \times 10^{-6}/^\circ\text{C}$ Mức sụt giảm CTE lên tới $26.21%$ khi dùng phụ gia kép $NS + SF$ là phát hiện mang tính bước ngoặt, xuất phát từ việc triệt tiêu các mao quản tự do và tái cấu trúc mạng lưới liên kết gel silicat đặc khít.
  4. Tăng cường khả năng chống mài mòn và độ cản thấm ion Clo: Bê tông sử dụng tổ hợp $NS + SF$ đạt độ mài mòn $< 0.3,\text{g/cm}^2$, đáp ứng tiêu chuẩn khắt khe của TCVN 3114:1993 cho đường cao tốc và đường cấp I-III. Đồng thời, cấu trúc vi mô đặc chắc ngăn chặn triệt để sự xâm thực của ion $Cl^-$ trong môi trường nước lợ và ngập mặn.
  5. Nâng cao kích thước hình học tấm bê tông mặt đường: Nhờ CTE giảm mạnh làm giảm ứng suất nhiệt mỏi $\sigma_{tr}$, chiều dài tấm BTXM có thể mở rộng an toàn lên tới $5.0,\text{m}$, tăng $10%$ so với quy định hiện hành ($4.5,\text{m}$ theo QĐ 3230/QĐ-BGTVT) [28].
Chỉ tiêu kỹ thuật BTXM đối chứng BTXM + NS (1.0%) BTXM + NS (1.0%) + SF (5-10%) Quy chuẩn QĐ 3230 / TCVN
Hệ số CTE ($10^{-6}/^\circ\text{C}$) $10.797$ $10.408$ $7.967$ (giảm 26.2%) Không quy định cụ thể
Độ mài mòn ($\text{g/cm}^2$) $0.45\text{--}0.55$ $0.32$ $< 0.30$ $\le 0.30$ (Đường cấp I-III)
Khả năng chống thấm ion $Cl^-$ Trung bình Thấp Rất thấp (Very Low) ASTM C1202
Chiều dài tấm tối đa ($L$) $4.5,\text{m}$ $4.75,\text{m}$ $5.0,\text{m}$ (tăng 10%) Chuẩn thiết kế $4.5,\text{m}$
Cường độ kéo uốn $R_{ku}$ 28 ngày Đạt chuẩn Tăng 15-20% Vượt trội (> 5.0 MPa) $\ge 4.5\text{--}5.0,\text{MPa}$

Implications đa chiều

  • Học thuật & Lý thuyết: Xác lập lý thuyết tương tác pha rắn đa tỷ lệ trong vật liệu xi măng biến tính nano sinh khối; cung cấp bộ dữ liệu thực nghiệm chuẩn xác về vi cấu trúc và ứng xử nhiệt cơ của bê tông tro trấu.
  • Kỹ thuật & Công nghệ: Cung cấp quy trình sản xuất phụ gia nano $SiO_2$ tự chủ trong nước, giảm phụ thuộc vào nguồn nhập khẩu đắt đỏ từ Trung Quốc và Ấn Độ; thiết lập cấp phối tối ưu cho trạm trộn bê tông thương phẩm.
  • Thực tiễn & Môi trường: Tận dụng triệt để 8 triệu tấn phế phẩm tro trấu tại Đồng bằng sông Cửu Long, giảm phát thải khí nhà kính $CO_2$ do giảm tỷ lệ clinker xi măng, ngăn ngừa ô nhiễm nguồn nước mặt và sạt lở bờ kênh do xả thải tro trấu bừa bãi.
  • Chính sách hạ tầng: Tạo luận cứ khoa học để Bộ Giao thông Vận tải xem xét điều chỉnh, bổ sung định mức kinh tế kỹ thuật và tiêu chuẩn thiết kế áo đường cứng BTXM khẩu độ tấm lớn tại các tỉnh Tây Nam Bộ.

Limitations và Future Research

Mặc dù đạt được những phát hiện mang tính đột phá, nghiên cứu vẫn tồn tại một số giới hạn học thuật cần được thừa nhận:

  1. Nhiệt độ nung nguyên liệu đầu vào: Nguồn tro trấu thu gom từ các lò hơi công nghiệp nung ở nhiệt độ cao ($1000^\circ\text{C}$) dẫn đến sự xuất hiện của một phần pha tinh thể monoclinic, làm giảm nhẹ hoạt tính puzơlanic so với tro trấu được đốt khống chế nghiêm ngặt trong khoảng nhiệt độ vàng $500\text{--}700^\circ\text{C}$ của lò đốt tầng sôi [6].
  2. Kỹ thuật phân tán ở quy mô công nghiệp: Thực nghiệm sử dụng máy phân tán siêu âm trong phòng thí nghiệm để phá vỡ lực hút Van der Waals giữa các hạt nano. Khi chuyển giao sang các trạm trộn bê tông thương phẩm công suất lớn ($90\text{--}120,\text{m}^3/\text{h}$), quy trình duy trì độ phân tán đồng nhất của NS đòi hỏi công nghệ định lượng và phụ gia siêu dẻo chuyên biệt.
  3. Giới hạn không gian và thời gian quan trắc: Dữ liệu thực nghiệm tập trung vào bê tông mác C35 trong điều kiện phòng thí nghiệm và mô phỏng cơ học kết cấu theo tiêu chuẩn Việt Nam. Các tác động dài hạn (trên 5-10 năm) về ăn mòn sunphát kết hợp mỏi chu kỳ nhiệt ẩm tại hiện trường thực địa cần tiếp tục được theo dõi.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Phát triển mô hình mô phỏng số 3D đa tỷ lệ (Multi-scale 3D Finite Element Modeling) kết hợp phần tử đại diện RVE để dự báo chính xác vết nứt vi mô dưới tác động đồng thời của tải trọng trục xe siêu nặng và gradient nhiệt phi tuyến [56][67].
  • Nghiên cứu ứng dụng tổ hợp $NS + SF$ cho các cấp phối bê tông cường độ siêu cao (UHPC) ứng dụng trong kết cấu cầu nhịp lớn và cọc cừ chắn sóng bảo vệ bờ biển Tây Nam Bộ.
  • Tối ưu hóa công nghệ tiền xử lý tro trấu bằng lò đốt tầng sôi tự động kiểm soát nhiệt độ tại các nhà máy xay xát lúa gạo quy mô lớn để nâng cao tỷ lệ pha vô định hình của nano $SiO_2$ lên trên 95%.

Tác động và ảnh hưởng

Nghiên cứu mang lại tác động sâu rộng trên nhiều bình diện:

  • Tác động học thuật quốc tế: Luận án mở ra hướng tiếp cận mới trong việc valorization (nâng cao giá trị) phế phẩm nông nghiệp nhiệt đới thành vật liệu nano kỹ thuật cao. Bộ dữ liệu đóng góp nguồn trích dẫn giá trị cho các tạp chí ISI/Scopus thuộc nhóm Q1 trong lĩnh vực Construction and Building Materials, Cement and Concrete Research, và Road Materials and Pavement Design.
  • Chuyển đổi công nghiệp vật liệu: Ngành công nghiệp xây dựng giao thông Việt Nam có thể chủ động nguồn phụ gia nano nội địa với chi phí chỉ bằng 30-40% giá thành hạt nano nhập khẩu, thúc đẩy chuỗi cung ứng vật liệu xây dựng xanh tại các trung tâm kinh tế như Cần Thơ, Long An, Tiền Giang.
  • Tác động chính sách & Môi trường: Hỗ trợ trực tiếp cho Chiến lược Quốc gia về Tăng trưởng Xanh giai đoạn 2021-2030, tầm nhìn 2050; giải quyết triệt để bài toán chất thải rắn nông nghiệp tại 13 tỉnh thành Đồng bằng sông Cửu Long, biến gánh nặng môi trường thành tài nguyên xây dựng hạ tầng cao tốc.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học trẻ (Doctoral Researchers): Tiếp cận một khung phương pháp luận hoàn chỉnh từ tổng hợp hóa học nano, phân tích phổ học vật liệu (EDX, XRD, SEM, TEM, BET) đến quy hoạch thực nghiệm DoE Minitab và tính toán kết cấu giao thông.
  • Giáo sư & Giới học thuật cấp cao (Senior Academics): Nắm bắt các bằng chứng thực nghiệm mới về sự tương tác giữa gel HD C-S-H và hệ số giãn nở nhiệt CTE trong bê tông hạt nano sinh khối.
  • Kỹ sư tư vấn & Doanh nghiệp R&D (Industry R&D & Contractors): Sở hữu công thức cấp phối BTXM C35 tối ưu, giải pháp giảm nứt mặt đường do nhiệt, và phương án thiết kế tấm mặt đường khẩu độ 5.0m giúp tiết kiệm chi phí thi công khe nối từ 8-10%.
  • Nhà hoạch định chính sách (Policy Makers): Có cơ sở khoa học xác đáng để ban hành tiêu chuẩn kỹ thuật chuyên ngành về sử dụng phụ gia khoáng nano từ tro trấu trong các dự án hạ tầng giao thông trọng điểm quốc gia.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Luận án mở rộng trực tiếp Lý thuyết Gel C-S-H đa tỷ trọng của Jennings et al. [58] và Mondal et al. [71] sang hệ vật liệu lai nano sinh khối ($NS + SF$). Nghiên cứu chứng minh rằng nano $SiO_2$ điều chế từ tro trấu đóng vai trò mầm kết tinh hạt nhân gia tốc phản ứng hydrat hóa sớm, hấp thụ triệt để tinh thể $Ca(OH)_2$ để sản sinh thể tích vượt trội gel HD C-S-H đặc sít, làm thay đổi căn bản tính chất nhiệt cơ học vĩ mô của bê tông.

2. Đột phá về phương pháp luận nghiên cứu so với các công trình đi trước?

Khác với nghiên cứu của Jo et al. (2007) [63] (chỉ khảo sát cơ tính thông thường) hay Shanmugavalli (2014) [78] (chỉ xét phụ gia đơn lẻ), luận án đã thiết lập quy trình nghiên cứu tích hợp liên cấp độ (multi-scale hierarchy): từ phân tích cấu trúc hạ vi mô (TEM 10-20 nm, BET $258.3,\text{m}^2/\text{g}$), qua quy hoạch thực nghiệm RSM Central Composite trên Minitab ($R^2_{adj} = 96.08%$), đến kiểm chuẩn ứng suất nhiệt mỏi tấm áo đường theo QĐ 3230/QĐ-BGTVT [28].

3. Phát hiện bất ngờ nhất (Most Surprising Finding) có số liệu chứng minh?

Phát hiện bất ngờ nhất là sự suy giảm đột biến của hệ số giãn nở nhiệt CTE: từ $10.797 \times 10^{-6}/^\circ\text{C}$ ở mẫu đối chứng xuống còn $7.967 \times 10^{-6}/^\circ\text{C}$ ở mẫu BTXM $NS + SF$ (giảm tới $26.21%$). Mức sụt giảm này vượt xa các kỳ vọng lý thuyết thông thường về phụ gia khoáng, tạo tiền đề quyết định để gia tăng chiều dài tấm bê tông mặt đường lên 5.0m.

4. Giao thức lặp lại thí nghiệm (Replication Protocol) có được cung cấp đầy đủ không?

Hoàn toàn đầy đủ và chi tiết: quy trình nung và chiết tách hóa học nano $SiO_2$; các thông số quét EDX (0-20 keV), XRD ($2\theta = 19.76^\circ$), TEM (JEOL JEM-1010); bảng cấp phối vữa chuẩn cát ISO Hà Tiên 1 (đóng túi $1350 \pm 5,\text{g}$, độ ẩm $0.05%$, hàm lượng $SiO_2 = 97.88%$); môi trường dưỡng hộ chuẩn ($27 \pm 1^\circ\text{C}$, độ ẩm $\ge 90%$) tại Phòng RECTIE - ĐH Bách Khoa TP.HCM.

5. Chương trình nghiên cứu 10 năm tới (10-Year Research Agenda) được vạch ra như thế nào?

Lộ trình 10 năm tập trung vào 3 trụ cột: (1) Chuẩn hóa công nghệ sản xuất nano $SiO_2$ từ tro trấu quy mô nhà máy công nghiệp 10.000 tấn/năm; (2) Ứng dụng công nghệ bê tông nano tro trấu tự làm liền vết nứt (self-healing nano-concrete) thích ứng ngập mặn; (3) Xây dựng hệ thống quan trắc sức khỏe công trình mặt đường (SHM) gắn cảm biến áp điện nano trên hệ thống cao tốc Bắc - Nam nhánh phía Tây.

Kết luận

Luận án tiến sĩ đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra với 5 đóng góp học thuật và thực tiễn cốt lõi:

  1. Làm chủ công nghệ tổng hợp nano $SiO_2$ sinh khối: Chiết tách thành công nano $SiO_2$ dạng bột trắng siêu mịn ($10\text{--}20,\text{nm}$, độ sạch $85.40%$, diện tích bề mặt BET $258.3,\text{m}^2/\text{g}$) từ tro trấu công nghiệp nung $1000^\circ\text{C}$ tại tỉnh Long An.
  2. Thiết lập mô hình cấp phối vữa và bê tông tối ưu: Ứng dụng thành công DoE RSM Central Composite với độ tin cậy thống kê cao ($R^2_{adj} = 96.08%$, $p < 0.05$), xác định hàm lượng vàng 1.0% NS kết hợp 5-10% SF giúp tối ưu hóa cường độ nén $R_n$ và kéo uốn $R_{ku}$ 28 ngày.
  3. Phát hiện quy luật biến đổi hệ số nhiệt cơ: Chứng minh thực nghiệm việc bổ sung tổ hợp $NS + SF$ giúp giảm hệ số giãn nở nhiệt CTE từ $10.797 \times 10^{-6}/^\circ\text{C}$ xuống $7.967 \times 10^{-6}/^\circ\text{C}$ (giảm 26.21%), mở ra giải pháp triệt tiêu ứng suất nhiệt mỏi mặt đường.
  4. Nâng cao độ bền xâm thực và kháng mài mòn: Đưa độ mài mòn về dưới ngưỡng $0.3,\text{g/cm}^2$ và hạ độ thấm ion clo xuống mức "Rất thấp", giải quyết triệt để bài toán suy thoái mặt đường vùng đất yếu nhiễm mặn Tây Nam Bộ.
  5. Cải tiến thiết kế kết cấu mặt đường cứng: Đề xuất mở rộng chiều dài tấm BTXM lên $5.0,\text{m}$ (tăng $10%$ so với quy định hiện hành tại QĐ 3230/QĐ-BGTVT), giảm mật độ khe nối và hạ giá thành bảo trì toàn vòng đời công trình giao thông.
