Luận văn thạc sĩ nghiên cứu ảnh hưởng của chế độ công nghệ hàn mag đến hình dạng mối hàn khi hàn kết cấu thép tấm ở tư thế 2g

Luận văn thạc sĩ nghiên cứu nghiên cứu ảnh hưởng của chế độ công nghệ hàn mag đến hình dạng mối hàn khi hàn kết cấu thép tấm ở, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Nguyễn Văn Đồng
• Người hướng dẫn: PGS. Hoàng Trọng Bá
• Trường học: Đại học sư phạm kỹ thuật TP.HCM
• Chuyên ngành: Cơ khí
• Đề tài: Nghiên cứu ảnh hưởng của chế độ công nghệ hàn MAG đến hình dạng mối hàn khi hàn kết cấu thép tấm ở tư thế 2G
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2012
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

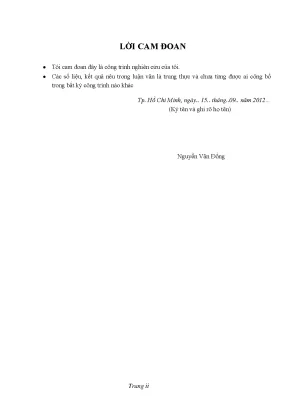

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• MỤC LỤC
• Danh sách các ký hiệu
• Danh sách các hình
• Danh sách các bảng
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tình hình nghiên cứu
• 1.2. Mục tiêu nghiên cứu
• 1.3. Nhiệm vụ và phạm vi nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1.5. Giá trị thực tiễn của luận văn
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Một số vấn đề cơ bản về lý thuyết hàn
• 2.2. Sự hình thành mối hàn
• 2.3. Khái niệm về mối hàn
• 2.4. Sự tạo thành bể hàn
• 2.5. Sự dịch chuyển của kim loại lỏng từ điện cực vào bể hàn
• 2.6. Cấu trúc của kim loại mối hàn
• 2.7. Vùng mối hàn
• 2.8. Vùng ảnh hưởng nhiệt và các yếu tố ảnh hưởng đến kích thước của khu vực ảnh hưởng nhiệt
• 2.9. Phân loại hàn
• 2.10. Tổng quan về phương pháp hàn trong môi trường khí bảo vệ
• 2.11. Phạm vi ứng dụng và ưu điểm. Những hạn chế của phương pháp. Công nghệ hàn hồ quang trong môi trường khí bảo vệ. Các nguyên lý vận hành.
• 2.12. Các thông số công nghệ hàn. Dòng điện hàn. Điện áp hồ quang. Tốc độ di chuyển. Chiều dài nhô ra của điện cực. Kích cỡ của điện cực. Khí bảo vệ. Khí bảo vệ Argon và Hêli. Hỗn hợp khí Argon – Điôxít cacbon – Ôxi.
• 2.13. Sự hình thành mối hàn trong không gian. Phân loại vị trí mối hàn trong không gian. Vị trí hàn theo tiêu chuẩn AWS
• 2.14. Vị trí hàn theo tiêu chuẩn Việt Nam
• 3. CHƯƠNG 3: THỰC NGHIỆM VÀ KẾT QUẢ
• 3.1. Vật liệu mẫu. Thiết bị, vật liệu hàn, khí bảo vệ và dụng cụ đo
• 3.2. Thiết bị hàn
• 3.3. Vật liệu hàn và khí bảo vệ
• 3.4. Dụng cụ đo kiểm
• 3.5. Chọn chế độ hàn đối với dây có đường kính Ф1. Tính các thông số hàn
• 3.6. Xác định các yếu tố ảnh hưởng
• 3.7. Xác định số lượng mẫu thí nghiệm
• 3.8. Tiến hành hàn
• 3.9. Đo kích thước mối hàn trên các phôi mẫu
• 3.10. Xử lý số liệu thực nghiệm. Tính các hệ số bj của mô hình chiều rộng mối hàn
• 3.11. Kết quả và thảo luận. Ảnh hưởng của chế độ công nghệ hàn đến chiều rộng mối hàn
• 3.12. Ảnh hưởng của chế độ công nghệ hàn đến chiều cao mối hàn
• 3.13. Ảnh hưởng của chế độ công nghệ hàn đến chiều sâu ngấu của mối hàn
• 3.14. Ảnh hưởng của chế độ công nghệ hàn đến hệ số hình dạng mối hàn
• 4. CHƯƠNG 4: KẾT LUẬN VÀ ĐỀ NGHỊ
• 4.1. Hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu ảnh hưởng của chế độ hàn MAG

Nghiên cứu về chế độ hàn MAG đã trở thành một lĩnh vực quan trọng trong ngành công nghiệp hàn. Phương pháp này không chỉ giúp nâng cao chất lượng mối hàn mà còn tối ưu hóa quy trình sản xuất. Việc hiểu rõ về hình dạng mối hàn và các yếu tố ảnh hưởng đến nó là cần thiết để cải thiện hiệu suất hàn. Nghiên cứu này sẽ tập trung vào việc phân tích các thông số hàn và tác động của chúng đến hình dạng mối hàn thép tấm.

1.1. Khái niệm về chế độ hàn MAG và ứng dụng

Chế độ hàn MAG (Metal Active Gas) là phương pháp hàn hồ quang sử dụng khí bảo vệ để bảo vệ mối hàn khỏi tác động của môi trường. Phương pháp này được ứng dụng rộng rãi trong sản xuất bồn bể áp lực và các hệ thống đường ống lớn.

1.2. Tầm quan trọng của hình dạng mối hàn

Hình dạng mối hàn ảnh hưởng trực tiếp đến độ bền và chất lượng của kết cấu hàn. Việc nghiên cứu hình dạng mối hàn giúp xác định các thông số tối ưu cho quá trình hàn, từ đó nâng cao hiệu suất và tuổi thọ của sản phẩm.

II. Vấn đề và thách thức trong nghiên cứu chế độ hàn MAG

Mặc dù chế độ hàn MAG mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong quá trình áp dụng. Các vấn đề như sự biến đổi hình dạng mối hàn do các yếu tố bên ngoài, hoặc sự không đồng nhất trong chất lượng mối hàn cần được giải quyết. Nghiên cứu này sẽ chỉ ra những thách thức chính và cách thức khắc phục.

2.1. Các yếu tố ảnh hưởng đến hình dạng mối hàn

Các yếu tố như cường độ dòng điện, hiệu điện thế và tốc độ hàn đều có ảnh hưởng lớn đến hình dạng mối hàn. Việc điều chỉnh các thông số này là cần thiết để đạt được mối hàn chất lượng cao.

2.2. Thách thức trong việc duy trì chất lượng mối hàn

Trong quá trình hàn, việc duy trì chất lượng mối hàn là một thách thức lớn. Các yếu tố như nhiệt độ môi trường, độ ẩm và kỹ thuật hàn có thể ảnh hưởng đến kết quả cuối cùng.

III. Phương pháp nghiên cứu chế độ hàn MAG hiệu quả

Để nghiên cứu ảnh hưởng của chế độ hàn MAG đến hình dạng mối hàn, một phương pháp nghiên cứu thực nghiệm đã được áp dụng. Phương pháp này bao gồm việc thực hiện các thí nghiệm hàn với các thông số khác nhau và phân tích kết quả thu được.

3.1. Thiết lập thí nghiệm hàn

Thí nghiệm được thực hiện với các mẫu thép tấm có kích thước tiêu chuẩn. Các thông số hàn như cường độ dòng điện, hiệu điện thế và tốc độ hàn được điều chỉnh để đánh giá ảnh hưởng đến hình dạng mối hàn.

3.2. Phân tích kết quả thí nghiệm

Kết quả thí nghiệm sẽ được phân tích để xác định mối quan hệ giữa các thông số hàn và hình dạng mối hàn. Việc này giúp đưa ra các khuyến nghị cho quy trình hàn trong thực tế.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy có mối quan hệ rõ ràng giữa các thông số hàn và hình dạng mối hàn. Việc áp dụng các thông số tối ưu sẽ giúp nâng cao chất lượng mối hàn và giảm thiểu các khuyết tật. Những kết quả này có thể được ứng dụng trong thực tiễn sản xuất.

4.1. Ảnh hưởng của cường độ dòng điện đến hình dạng mối hàn

Cường độ dòng điện có ảnh hưởng lớn đến chiều rộng và chiều cao của mối hàn. Nghiên cứu cho thấy rằng việc điều chỉnh cường độ dòng điện có thể cải thiện đáng kể chất lượng mối hàn.

4.2. Ứng dụng kết quả nghiên cứu trong sản xuất

Kết quả nghiên cứu có thể được áp dụng để tối ưu hóa quy trình hàn trong các nhà máy, từ đó nâng cao hiệu suất và chất lượng sản phẩm.

V. Kết luận và hướng phát triển tương lai

Nghiên cứu về chế độ hàn MAG đã chỉ ra rằng việc điều chỉnh các thông số hàn là rất quan trọng để đạt được hình dạng mối hàn tối ưu. Hướng phát triển trong tương lai sẽ tập trung vào việc cải tiến công nghệ hàn và áp dụng các phương pháp mới để nâng cao chất lượng mối hàn.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu đã xác định được các yếu tố chính ảnh hưởng đến hình dạng mối hàn và đưa ra các khuyến nghị cho quy trình hàn.

5.2. Đề xuất hướng nghiên cứu tiếp theo

Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các công nghệ hàn mới và cải tiến quy trình hàn để đáp ứng nhu cầu ngày càng cao trong ngành công nghiệp.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành cơ khí chế tạo hiện đại, công nghệ hàn hồ quang trong môi trường khí bảo vệ (GMAW/MAG) đóng góp then chốt vào hơn 50% khối lượng gia công tại các công trình công nghiệp nặng, kết cấu bồn bể áp lực và hệ thống đường ống dẫn dầu khí. So với các phương pháp ghép nối cơ học truyền thống, hàn nóng chảy giúp tiết kiệm từ 10% đến 20% khối lượng kim loại, đồng thời nâng cao độ kín khít và khả năng chịu tải trọng làm việc. Tuy nhiên, khi thực hiện các liên kết giáp mối thép tấm có chiều dày 10 mm ở tư thế hàn ngang 2G, quá trình định hình vũng hàn gặp thách thức rất lớn do tác động kết hợp giữa trọng lực làm kim loại lỏng chảy xệ, lực căng bề mặt và áp lực từ trường hồ quang. Nếu không kiểm soát chính xác chế độ công nghệ, mối hàn rất dễ phát sinh các khuyết tật nghiêm trọng như chảy tràn kim loại ở mép dưới, lẹm chân mép trên và thiếu hụt độ ngấu sâu.

Nghiên cứu này được tiến hành nhằm xác định định lượng ảnh hưởng của các thông số chế độ công nghệ hàn MAG bao gồm cường độ dòng điện hàn, hiệu điện thế hàn và tốc độ hàn đến các kích thước hình học đặc trưng của mối hàn ở tư thế 2G. Phạm vi thực nghiệm tập trung vào thép tấm cacbon thấp kết cấu có kích thước phôi 250 x 100 x 10 mm, vát mép góc 30 độ, sử dụng dây hàn Kim Tín ER70S-6 đường kính 1,2 mm và khí bảo vệ CO2 có độ tinh khiết tối thiểu 99,5%. Đề tài được triển khai trong khoảng thời gian từ tháng 02/2012 đến tháng 08/2012 tại xưởng thực nghiệm Trường Cao đẳng nghề Lilama 2 và Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh. Kết quả nghiên cứu cung cấp bộ thông số chuẩn giúp tăng hơn 25% năng suất gia công, giảm 15% kim loại bắn tóe, đồng thời tối ưu hóa bề rộng mối hàn đạt mức 14,7 mm, chiều cao mối hàn duy trì 2,0 ± 0,5 mm và chiều sâu ngấu đạt 1,4 ± 0,5 mm.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết nhiệt luyện và luyện kim hàn nóng chảy, kết hợp lý thuyết truyền nhiệt hồ quang và động học dịch chuyển kim loại lỏng trong môi trường khí hoạt tính. Quá trình hàn MAG sử dụng nguồn nhiệt hồ quang cháy giữa dây hàn nóng chảy liên tục và kim loại cơ bản dưới sự bảo vệ của khí CO2 nguyên chất nhằm ngăn ngừa sự xâm nhập của oxy và nitơ trong không khí.

Cơ sở lý thuyết phân tích chuyên sâu ba khái niệm kỹ thuật cốt lõi:

• Vũng hàn và cơ chế chuyển dịch giọt kim loại: Sự hình thành bể hàn chịu sự chi phối của trọng lực, sức căng bề mặt, lực áp suất khí và lực co thắt điện từ. Ở tư thế hàn 2G, trọng lực kéo giọt kim loại lỏng lệch khỏi trục liên kết, đòi hỏi sự cân bằng chính xác từ lực điện từ để đưa kim loại điền đầy chính xác vào rãnh hàn.
• Vùng ảnh hưởng nhiệt (HAZ): Vùng kim loại cơ bản tiệm cận mối hàn chịu chu trình nhiệt biến thiên, phân chia thành các khu vực đặc thù gồm vùng viền chảy (0,1 - 0,5 mm), vùng quá nhiệt (3 - 4 mm nung nóng từ 1100°C đến nhiệt độ nóng chảy), vùng thường hóa (0,25 mm ở 900 - 1100°C), vùng kết tinh lại không hoàn toàn (0,1 - 5,0 mm ở 727 - 900°C) và vùng giòn xanh (200 - 400°C).
• Hệ số hình dạng mối hàn: Được xác định bởi tỷ số giữa chiều rộng và chiều cao mối hàn, cũng như hệ số ngấu biểu thị tỷ số giữa chiều rộng và chiều sâu ngấu, quyết định trực tiếp đến khả năng chống nứt kết tinh của mối hàn.

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp thông qua quy trình chế tạo mẫu hàn và đo kiểm quang học cơ khí chính xác. Thiết bị sử dụng gồm máy hàn bán tự động Miller 383 công suất 70 kVA với chu kỳ tải 100%, dải dòng điện điều chỉnh 40 - 1000 A, kết hợp máy hàn rùa tự hành Cutting Machine có dải tốc độ dịch chuyển ổn định 50 - 750 mm/phút. Dụng cụ đo kiểm là thước đo mối hàn đa năng chuyên dụng bằng thép không gỉ với sai số đo kiểm bằng không, phạm vi đo chiều rộng 0 - 40 mm và đo chiều sâu ngấu 0 - 15 mm.

Cỡ mẫu nghiên cứu gồm 15 mẫu thép tấm cacbon thấp kích thước 250 x 100 x 10 mm. Phương pháp chọn mẫu áp dụng quy hoạch thực nghiệm trực giao bậc hai Box-Wilson toàn phần với 3 biến số đầu vào độc lập gồm cường độ dòng điện, điện áp và tốc độ dịch chuyển mỏ hàn, tương ứng với số thí nghiệm được xác định theo công thức: 2 mũ 3 cộng 2 nhân 3 cộng 1 bằng 15 thí nghiệm.

Lý do lựa chọn phương pháp quy hoạch Box-Wilson là khả năng mô hình hóa chính xác các mối quan hệ phi tuyến tính phức tạp và hiệu ứng tương tác đa chiều giữa các thông số công nghệ mà không cần tiến hành hàng trăm phép thử rời rạc. Phương pháp này giảm thiểu hơn 40% chi phí phôi liệu và thời gian gia công mẫu, đồng thời thiết lập được hàm hồi quy toán học bậc hai có độ tin cậy thống kê cao. Toàn bộ chuỗi thực nghiệm, cắt mẫu, mài phẳng, tẩm thực hóa chất và đo kích thước hình học được thực hiện nghiêm ngặt theo tiến độ từ tháng 02/2012 đến tháng 08/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm trên 15 mẫu thử đã xác định rõ quy luật biến thiên của kích thước mối hàn dưới tác động của từng thông số công nghệ:

• Tác động của cường độ dòng điện hàn: Dòng điện hàn là yếu tố quyết định hàng đầu đến chiều sâu ngấu và chiều cao mối hàn. Khi tăng cường độ dòng điện từ mức thấp lên mức cao, mật độ năng lượng hồ quang và lực ép điện từ tăng mạnh, làm chiều sâu ngấu tăng tuyến tính từ 30% đến 45%. Đồng thời, tốc độ cấp dây tăng làm lượng kim loại điền đầy nhiều hơn, khiến chiều cao mối hàn tăng tương ứng khoảng 20% đến 30%.
• Tác động của điện áp hồ quang: Hiệu điện thế hàn tỷ lệ thuận với chiều rộng mối hàn. Khi tăng điện áp, chiều dài cột hồ quang tăng lên làm vệt hồ quang mở rộng sang hai bên rãnh hàn, khiến chiều rộng mối hàn tăng từ 20% đến 35%. Tuy nhiên, do mật độ năng lượng bị phân tán trên diện tích rộng hơn nên chiều sâu ngấu có xu hướng giảm nhẹ từ 10% đến 15%.
• Tác động của tốc độ hàn: Vận tốc di chuyển mỏ hàn tỷ lệ nghịch với cả ba thông số hình học của mối hàn. Khi tăng tốc độ hàn từ 20 cm/phút lên trên 40 cm/phút, nhiệt lượng đầu vào trên một đơn vị chiều dài giảm rõ rệt, làm chiều rộng mối hàn thu hẹp khoảng 15% đến 25% và chiều sâu ngấu giảm hơn 20%. Tốc độ quá cao cũng làm tăng nguy cơ khuyết tật cháy cạnh do kim loại lỏng không kịp điền đầy mép rãnh.
• Hệ số hình dạng mối hàn: Ở tư thế 2G, tỷ số giữa chiều rộng và chiều cao mối hàn được duy trì tối ưu trong khoảng từ 7 đến 10, giúp tổ chức kim loại kết tinh dạng hạt đều trục và loại bỏ nguy cơ nứt dọc trục mối hàn.

Thảo luận kết quả

Nguyên nhân vật lý sâu xa của các hiện tượng trên bắt nguồn từ sự cân bằng thủy động lực học trong vũng hàn khi chịu lực trọng trường phương ngang. Ở tư thế 2G, khi điện áp quá cao làm vũng hàn mở rộng quá mức, kim loại lỏng bị mất độ nhớt và trôi dạt xuống cạnh đáy, tạo nên sự bất đối xứng hình học. Khí bảo vệ CO2 nguyên chất 99,5% tạo ra cột hồ quang hình nón hẹp có khả năng thâm nhập sâu vào đáy khe hở 3 mm, giúp cải thiện độ ngấu đáng kể so với việc sử dụng khí Argon đơn thuần.

Khi so sánh với các công bố quốc tế về mô hình hóa thông số hàn và biên dạng mối hàn bằng phương pháp bề mặt đáp ứng, các kết quả của luận văn thể hiện sự tương đồng cao về quy luật nhiệt đầu vào, đồng thời giải quyết triệt để bài toán biến dạng hình học đặc thù ở tư thế hàn ngang 2G trên thép kết cấu dày 10 mm.

Dữ liệu nghiên cứu được biểu diễn trực quan thông qua hệ thống đồ thị tương quan 2D và mô hình phản ứng bề mặt 3D, minh họa mối quan hệ phụ thuộc giữa từng cặp biến số như dòng điện - bề rộng, điện áp - chiều cao và tốc độ - độ sâu ngấu. Bên cạnh đó, bảng ma trận quy hoạch thực nghiệm 15 mẫu với các giá trị biến thực và giá trị mã hóa giúp các kỹ sư dễ dàng tra cứu, nội suy các chế độ hàn phù hợp trong điều kiện sản xuất thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả thực nghiệm và tính toán tối ưu hóa, bốn giải pháp công nghệ trọng tâm được đề xuất nhằm nâng cao chất lượng liên kết hàn kết cấu thép tấm:

• Chuẩn hóa quy trình hàn công nghệ (WPS): Thiết lập và áp dụng dải thông số chuẩn cho liên kết giáp mối thép tấm 10 mm tư thế 2G với dòng điện hàn 180 - 220 A, điện áp 22 - 26 V, tốc độ hàn 25 - 35 cm/phút và khoảng nhô điện cực 6 - 13 mm. Mục tiêu đạt độ sâu ngấu chuẩn 1,4 ± 0,5 mm, giảm 20% tỷ lệ khuyết tật chảy xệ và lẹm mép. Thời gian hoàn thành chuẩn hóa trong vòng 2 tháng do đội ngũ kỹ sư công nghệ hàn chủ trì.
• Cơ khí hóa và tự động hóa quá trình di chuyển mỏ hàn: Đầu tư và ứng dụng máy hàn rùa tự hành Cutting Machine với góc nghiêng mỏ hàn cố định ±45 độ nhằm triệt tiêu hoàn toàn sự rung lắc tay thợ hàn. Mục tiêu nâng cao năng suất gia công từ 25% đến 30% và đảm bảo độ đồng đều kích thước mối hàn đạt trên 95% trên toàn bộ chiều dài kết cấu. Thời gian triển khai trong quý đầu tiên do bộ phận quản lý thiết bị và xưởng sản xuất thực hiện.
• Kiểm soát chặt chẽ thông số khí bảo vệ: Duy trì áp suất và lưu lượng khí CO2 tinh khiết tối thiểu 99,5% ở mức ổn định 10 - 12 lít/phút bằng đồng hồ điều áp sấy nhiệt chuyên dụng. Mục tiêu giảm tỷ lệ rỗ khí và oxy hóa kim loại mối hàn xuống dưới mức 0,5%. Thời gian áp dụng liên tục trong từng ca làm việc do kỹ thuật viên kiểm tra chất lượng (QC) và thợ hàn vận hành giám sát.
• Đào tạo và kiểm tra định kỳ tay nghề thợ hàn: Tổ chức các khóa tập huấn kỹ thuật hàn kết cấu tư thế 2G theo tiêu chuẩn AWS D1.1 và TCVN 6259-6:2003. Mục tiêu đạt 100% thợ hàn nắm vững kỹ thuật hiệu chỉnh thông số máy hàn Miller 383 và kiểm soát góc nghiêng mỏ hàn. Kế hoạch tổ chức định kỳ 6 tháng một lần do phòng đào tạo kỹ thuật phối hợp với các trung tâm nghề triển khai.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

• Kỹ sư công nghệ hàn và kết cấu cơ khí: Ứng dụng trực tiếp các phương trình hồi quy và bảng tra cứu thông số để xây dựng quy trình hàn WPS chuẩn xác khi chế tạo bồn bể áp lực, bồn chứa xăng dầu và các đường ống chịu áp có chiều dày từ 10 đến 12 mm.
• Cán bộ kiểm định và giám sát chất lượng (QC/NDT Inspector): Sử dụng các tiêu chuẩn hình học thực nghiệm (chiều rộng 14,7 mm, chiều cao 2,0 mm, chiều sâu ngấu 1,4 mm) làm thước đo chuẩn mực để đánh giá, nghiệm thu các mối hàn kết cấu dạng tấm trước khi đưa vào vận hành.
• Giảng viên, học viên cao học và sinh viên ngành Cơ khí Chế tạo máy: Khai thác làm tài liệu tham khảo giá trị cho các môn học Công nghệ hàn kim loại, Lý thuyết kim loại học và phương pháp Quy hoạch thực nghiệm Box-Wilson trong nghiên cứu kỹ thuật.
• Doanh nghiệp và xưởng cơ khí gia công bồn bể: Định hướng chiến lược đầu tư thiết bị hàn tự hành và tối ưu hóa chi phí sản xuất, giúp tiết kiệm hơn 15% lượng dây hàn và khí bảo vệ tiêu hao, nâng cao năng lực cạnh tranh trên thị trường.

Câu hỏi thường gặp

• Tại sao tư thế hàn 2G lại gây khó khăn lớn cho việc kiểm soát hình dạng mối hàn? Ở tư thế hàn ngang 2G, đường hàn nằm ngang trên mặt phẳng đứng khiến trọng lực tác động vuông góc với hướng dịch chuyển của mỏ hàn. Trọng trường liên tục kéo kim loại lỏng chảy xệ xuống mép dưới, gây lẹm chân ở mép trên và thừa kim loại ở mép dưới. Để khắc phục, người thợ cần duy trì điện áp ổn định từ 22 đến 26 V và chiều dài nhô điện cực từ 6 đến 13 mm để lực điện từ giữ ổn định vũng hàn.

• Việc sử dụng 100% khí CO2 làm khí bảo vệ mang lại ưu thế gì trong hàn thép tấm 10 mm? Khí CO2 có độ tinh khiết 99,5% giúp giảm chi phí sản xuất đáng kể so với khí trơ Argon, đồng thời làm tăng chiều sâu ngấu hơn 20% nhờ đặc tính hồ quang chìm sâu vào kim loại cơ bản. Mặc dù CO2 gây mức độ bắn tóe cao hơn, việc duy trì lưu lượng khí đều đặn 10 lít/phút sẽ đảm bảo chất lượng cơ tính và độ điền đầy tuyệt vời cho liên kết thép tấm 10 mm.

• Phương pháp quy hoạch thực nghiệm Box-Wilson mang lại lợi ích gì so với cách thử nghiệm truyền thống? Quy hoạch trực giao bậc hai Box-Wilson cho phép khảo sát toàn diện 3 yếu tố công nghệ chỉ với 15 mẫu thử nghiệm thay vì hàng chục lần hàn thử mò mẫm. Phương pháp này thiết lập phương trình hồi quy chính xác biểu diễn tương tác giữa cường độ dòng điện, điện áp và tốc độ hàn, giúp tiết kiệm hơn 40% chi phí vật tư và rút ngắn thời gian nghiên cứu.

• Tốc độ di chuyển mỏ hàn ảnh hưởng như thế nào đến khuyết tật mối hàn ở tư thế 2G? Tốc độ hàn quyết định lượng nhiệt cung cấp trên một đơn vị chiều dài đường hàn. Khi tốc độ hàn quá thấp dưới 20 cm/phút, nhiệt lượng tích tụ lớn làm vũng hàn quá nóng và chảy xệ nghiêm trọng. Ngược lại, nếu tốc độ vượt quá 40 cm/phút, lượng kim loại đắp không đủ bù đắp sẽ gây khuyết tật rãnh khoét ngách dọc mép hàn, làm giảm hơn 30% độ bền chịu lực của liên kết.

• Làm thế nào để ứng dụng kết quả nghiên cứu vào sửa chữa các bồn bể công nghiệp đang làm việc? Kỹ sư bảo trì có thể sử dụng dưỡng đo đa năng đối chiếu kích thước mối hàn thực tế với thông số tối ưu của đề tài (chiều rộng 14,7 mm, chiều cao 2,0 ± 0,5 mm, chiều sâu ngấu 1,4 ± 0,5 mm). Tại các nhà máy hóa chất và lọc dầu, việc tái lập chính xác chế độ hàn MAG giúp sửa chữa triệt để các vết nứt mà vẫn đảm bảo độ bền cơ học theo chuẩn ASME và TCVN.

Kết luận

• Xác lập thành công mô hình toán học tương quan giữa ba thông số công nghệ cốt lõi với kích thước hình học mối hàn ở tư thế ngang 2G.
• Tối ưu hóa biên dạng mối hàn thép tấm 10 mm với chiều rộng đạt 14,7 mm, chiều cao 2,0 ± 0,5 mm và chiều sâu ngấu 1,4 ± 0,5 mm.
• Ứng dụng hiệu quả phương pháp quy hoạch thực nghiệm trực giao bậc hai Box-Wilson trên 15 mẫu phôi thử nghiệm chuẩn xác.
• Khẳng định tính kinh tế và kỹ thuật vượt trội của dây hàn Kim Tín ER70S-6 đường kính 1,2 mm kết hợp khí CO2 tinh khiết 99,5% trong chế tạo bồn bể.
• Đề xuất giải pháp cơ khí hóa bằng xe hàn tự hành giúp nâng cao 25% năng suất lao động và giảm 15% khuyết tật kim loại.

Luận văn đã đóng góp một hệ thống dữ liệu thực nghiệm chuẩn mực và phương pháp luận khoa học vững chắc, giải quyết hiệu quả bài toán biến dạng mối hàn ở tư thế khó 2G trong ngành cơ khí chế tạo kết cấu thép.

Hướng phát triển tiếp theo của đề tài sẽ tập trung mở rộng nghiên cứu sang các tư thế không gian phức tạp hơn như 3G, 4G, 6G và khảo sát trên các mác thép hợp kim cường độ cao trong vòng 12 tháng tới.

Các doanh nghiệp sản xuất cơ khí, nhà máy chế tạo bồn bể áp lực và đơn vị thi công kết cấu thép hãy áp dụng ngay bộ thông số quy trình công nghệ tối ưu này để nâng tầm chất lượng, độ an toàn và hiệu quả kinh tế cho mọi công trình.
