Tổng quan về luận án

Nghiên cứu quang phổ tán xạ Raman tăng cường bề mặt (Surface-Enhanced Raman Scattering - SERS) đại diện cho một trong những bước tiến đột phá của vật lý chất rắn và quang tử học nano (nanophotonics) hiện đại. Tán xạ Raman thông thường xuất phát từ sự tán xạ không đàn hồi của photon trên dao động mạng tinh thể hoặc liên kết phân tử, sở hữu tiết diện tán xạ cực kỳ nhỏ, chỉ dao động trong khoảng $10^{-30} \text{ đến } 10^{-25} \text{ cm}^2/\text{phân tử}$ [6]. Hệ quả là đối với mật độ bề mặt đơn lớp ($10^{12} - 10^{14} \text{ phân tử/cm}^2$), tín hiệu tán xạ hầu như không thể ghi nhận bằng các thiết bị quang phổ tiêu chuẩn [35]. Sự ra đời của kỹ thuật SERS dựa trên hiện tượng cộng hưởng plasmon bề mặt định xứ (Localized Surface Plasmon Resonance - LSPR) đã khắc phục rào cản vật lý này, cho phép khuếch đại cường độ tín hiệu Raman từ $10^6$ đến $10^{14}$ lần, mở ra khả năng nhận biết dấu vết hóa chất và phân tích đơn phân tử [36].

Tuy nhiên, phần lớn các công trình nghiên cứu SERS trong nước giai đoạn trước năm 2022 chủ yếu tập trung vào các cấu trúc đế cứng định hướng vi cấu trúc nano phức tạp. Điển hình là nhóm nghiên cứu của PGS.TS Nguyễn Thế Bình sử dụng hạt nano Au/Ag chế tạo bằng ăn mòn laser trên đế Si đạt giới hạn phát hiện Rhodamine 6G (R6G) ở $10^{-4}\text{ M}$ [10]; nhóm GS.TS Đào Trần Cao phát triển hệ dây nano Si phủ hạt Ag phát hiện Malachite Green ở nồng độ $10^{-13}\text{ M} - 10^{-15}\text{ M}$ và thuốc trừ cỏ Paraquat ở 5 ppm [11, 12]; nhóm GS.TS Nguyễn Quang Liêm chế tạo màng Ag trên mạng cầu $\text{SiO}_2$ tự sắp xếp kích thước 600 nm [15]; hay nhóm PGS.TS Lê Vũ Tuan Hùng kết hợp thủy nhiệt và phún xạ magnetron DC để phủ hạt Ag lên thanh nano ZnO [16] và đế Si kim tự tháp đạt giới hạn phát hiện R6G ở $10^{-10}\text{ M}$ [17]. Mặc dù đạt độ nhạy cao, các đế SERS cứng này tồn tại hạn chế căn bản về chi phí chế tạo đắt đỏ, quy trình tinh vi đòi hỏi phòng sạch, và đặc biệt là tính bất khả thi khi lấy mẫu trực tiếp trên các bề mặt cong hoặc mẫu thực tế. Nghiên cứu của PGS.TS Nguyễn Thị Hạnh Thu đã chế tạo hạt keo nano Ag trên giấy polyme đạt hệ số tăng cường $1,2 \times 10^8$ [18], song cơ chế vật lý về sự ghép cặp trường plasmon giữa cấu trúc nano kim loại và bản chất điện môi/hình thái của các loại đế nền khác nhau (nhất là đế linh động 3D) vẫn chưa được làm sáng tỏ một cách toàn diện và hệ thống.

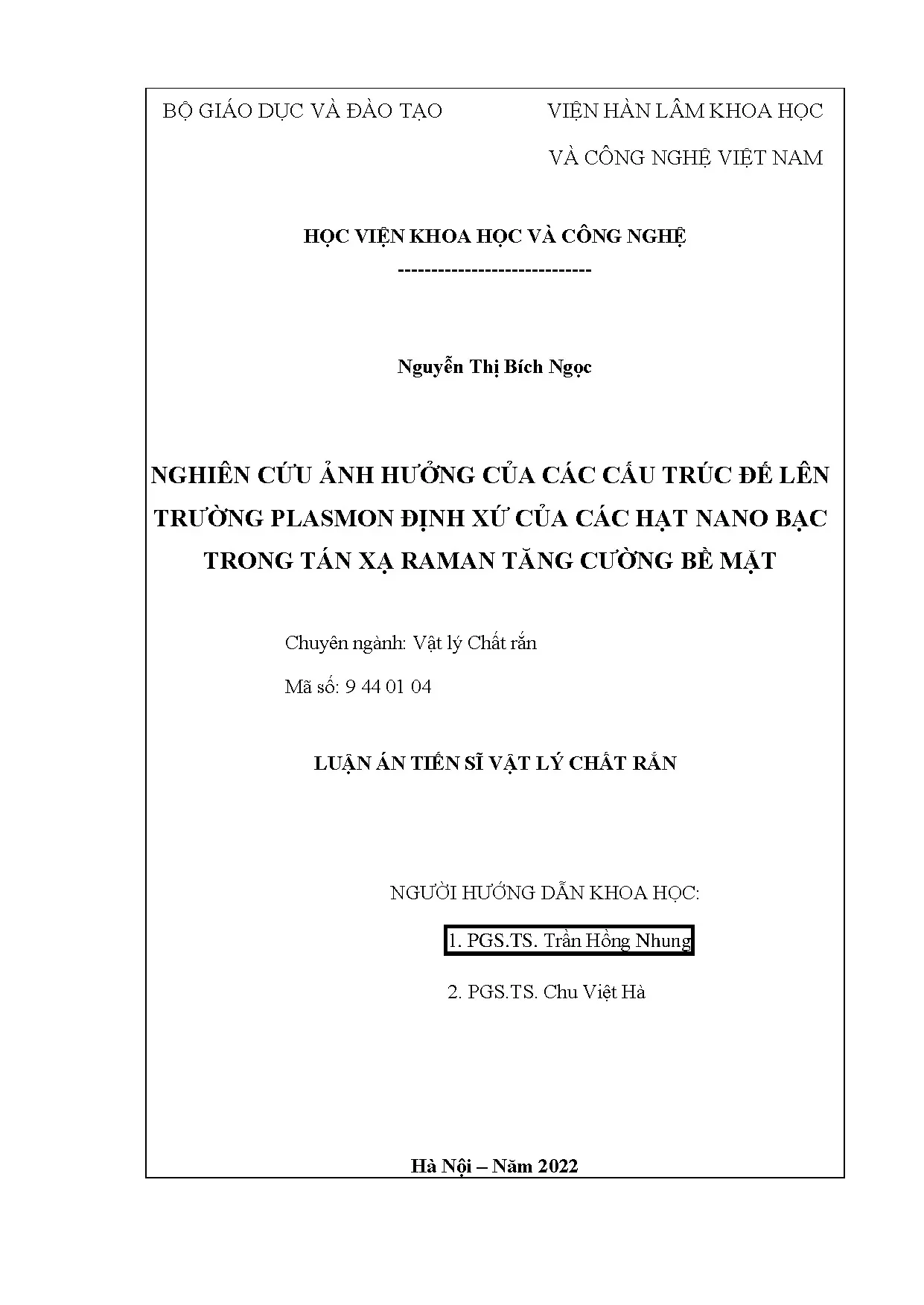

Luận án tiến sĩ của Nghiên cứu sinh Nguyễn Thị Bích Ngọc với đề tài "Nghiên cứu ảnh hưởng của các cấu trúc đế lên trường plasmon định xứ của các hạt nano bạc trong tán xạ Raman tăng cường bề mặt" thuộc chuyên ngành Vật lý Chất rắn (mã số: 9 44 01 04), thực hiện dưới sự hướng dẫn khoa học của PGS. Trần Hồng Nhung và PGS.TS Chu Việt Hà tại Học viện Khoa học và Công nghệ – Viện Hàn lâm Khoa học và Công nghệ Việt Nam (2022), đã giải quyết chính xác khoảng trống học thuật (research gap) cốt lõi này.

Luận án đặt ra hệ thống câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  1. Câu hỏi nghiên cứu 1 (RQ1): Bản chất quang học (chiết suất $n$, hàm điện môi $\varepsilon$) và hình thái bề mặt của các loại đế nền (đế phẳng Si, thủy tinh vs. đế sợi 3D cellulose, sợi thủy tinh) điều biến trường điện từ plasmon định xứ ($E_{loc}$) và phân bố "điểm nóng" (hotspot) như thế nào?
  2. Câu hỏi nghiên cứu 2 (RQ2): Mức độ bất đối xứng hình thái của cấu trúc nano Ag (hạt meso phân nhánh cao, hạt meso dạng thịt viên, hạt lõi-vỏ $\text{Fe}3\text{O}4\text{@Ag}$, hạt dạng cánh hoa) đóng góp ra sao vào hệ số tăng cường điện từ ($M{loc}$ và $M{rad}$)?
  3. Câu hỏi nghiên cứu 3 (RQ3): Làm thế nào để kiểm soát động học phản ứng khử trực tiếp (in-situ) trên nền giấy lọc bằng chất liên kết sinh học (chitosan) và chất khử thân thiện môi trường để tạo ra đế SERS linh động có độ lặp lại cao và giới hạn phát hiện cực thấp đối với các phân tử độc hại?

Hệ thống giả thuyết tương ứng:

  • Giả thuyết 1 (H1): Đế nền có khả năng phản xạ quang học và chiết suất cao sẽ kích thích sự lai hóa mạnh giữa plasmon bề mặt định xứ (LSPR) và trường phản xạ/plasmon lan truyền (SPP), tạo ra hệ số tăng cường $EF$ vượt trội so với đế điện môi trong suốt.
  • Giả thuyết 2 (H2): Cấu trúc dị hướng với các đầu nhọn nanomet hoạt động như bẫy điện tích, tập trung mật độ điện tử cao ở đỉnh (lightning-rod effect) và khe nano (nanogap), tạo ra cường độ trường cục bộ tỉ lệ với $|E_{loc}/E_0|^4$ cao hơn nhiều bậc so với hạt cầu đẳng hướng.
  • Giả thuyết 3 (H3): Sự tích hợp màng polymer sinh học Chitosan trên sợi cellulose đóng vai trò như chất tạo mầm và định hướng không gian, giúp cố định ion $\text{Ag}^+$ và điều khiển quá trình khử dị hướng của glucose, nâng cao độ đồng đều bề mặt và giảm thiểu độ lệch chuẩn tương đối (RSD) của tín hiệu SERS.

Khung lý thuyết của luận án được xây dựng dựa trên: Điện động lực học cổ điển Maxwell, Mô hình khí điện tử tự do Drude-Lorentz, Lý thuyết tán xạ Mie, Lý thuyết lai hóa Plasmon (Plasmon Hybridization Theory của Nordlander và Prodan), và Mô hình tăng cường điện từ 2 bước trong SERS [36]. Luận án có dung lượng 104 trang, 57 hình vẽ đồ thị và 10 bảng số liệu, chứng minh thực nghiệm khả năng phát hiện phẩm màu Rhodamine 6G từ $10^{-1}\text{ M}$ xuống $10^{-7}\text{ M}$ và chất độc hại Melamine ở nồng độ vết $10^{-7}\text{ M}$ trên đế giấy tối ưu hóa.

Literature Review và Positioning

Lịch sử phát triển của SERS và vật liệu plasmonic gắn liền với bốn thế hệ nền tảng:

  1. Thế hệ 1: Đế hạt kim loại dạng keo trong dung dịch (Colloidal Sol) – dễ chế tạo, chi phí thấp nhưng kém ổn định, dễ tụ đám ngẫu nhiên làm suy giảm độ lặp lại [19].
  2. Thế hệ 2: Đế cứng có cấu trúc vi mô/nano tuần hoàn trên Silicon, Thủy tinh, Thạch anh (Rigid Substrates) – độ nhạy cao, độ lặp lại vượt trội, thích hợp cho phân tích định lượng nhưng giá thành đắt và không linh hoạt [36].
  3. Thế hệ 3: Đế linh động (Flexible Substrates) trên giấy, polymer, băng dính – giá thành rẻ, khả năng uốn gấp, quệt mẫu tại chỗ (swab sampling) [18].
  4. Thế hệ 4: Đế linh động trong suốt (Transparent Flexible Substrates) – cho phép kích thích quang học và thu tín hiệu từ mặt sau [21].
                     TIẾN TRÌNH TIẾN HÓA CỦA CÁC THẾ HỆ ĐẾ SERS
+--------------------+      +--------------------+      +--------------------+      +--------------------+
|     THẾ HỆ 1       |      |     THẾ HỆ 2       |      |     THẾ HỆ 3       |      |     THẾ HỆ 4       |
| Hạt keo kim loại   | ---> | Đế cứng phẳng /    | ---> | Đế linh động       | ---> | Đế linh động       |
| trong dung dịch    |      | vi cấu trúc (Si)   |      | (Giấy / Polymer)   |      | trong suốt         |
| (Dễ tụ đám, kém    |      | (Độ nhạy cao,      |      | (Lấy mẫu tại chỗ,  |      | (Thu tín hiệu      |
| lặp lại tín hiệu)  |      | đắt đỏ, bất tiện)  |      | giá rẻ, uốn dẻo)   |      | xuyên thấu mặt sau)|
+--------------------+      +--------------------+      +--------------------+      +--------------------+
                                                              ^
                                                              |
                                           [VỊ TRÍ ĐỊNH VỊ CỦA LUẬN ÁN]
                                           Cơ chế tương tác đế nền Si/Thủy tinh/Giấy
                                           + Tối ưu hóa SERS giấy Chitosan-Glucose

Trong bức tranh tổng quan quốc tế, các cuộc tranh luận học thuật xoay quanh nguồn gốc của hệ số tăng cường SERS chủ yếu tập trung vào tỷ trọng đóng góp giữa cơ chế điện từ (Electromagnetic Mechanism - EM, chiếm ưu thế $10^4 - 10^8$) và cơ chế truyền điện tích hóa học (Chemical Charge-Transfer Mechanism - CT, đóng góp $10^1 - 10^2$) [36, 37].

Về mặt tương tác giữa cấu trúc plasmonic và đế nền:

  • Công trình kinh điển của Metiu và cộng sự [36] lần đầu tiên giải phương trình Laplace trong gần đúng tĩnh điện cho hệ hạt cầu nano plasmonic đặt trên bề mặt kim loại bán vô hạn, chứng minh sự xuất hiện của điện trường định xứ khổng lồ tại khe nano (nanogap) giữa hạt và đế.
  • Ciraci và cộng sự (2012) [36] đã chứng minh trên hệ hạt nano Au đặt cách màng phẳng Au một khoảng cách nanomet (chiếu sáng góc tới $75^\circ$) rằng sóng plasmon polariton bề mặt lan truyền (SPP) được kích thích mạnh mẽ, trong đó hiệu ứng phi định xứ (non-local effect) chi phối khi khoảng cách hạt-đế giảm dưới 5 nm và đạt cực đại khi khe hở nhỏ hơn 1 nm.
  • Nordlander và các đồng nghiệp [36] phát triển mô hình lai hóa plasmon (Plasmon Hybridization), mô hình hóa khí điện tử dẫn của kim loại như chất lỏng không nén được tích điện, chứng minh tương tác giữa LSPR của hạt và SPP của đế tạo nên các mode lai hóa đối xứng và phản đối xứng phụ thuộc vào bề dày và hằng số điện môi của nền.
  • Xia và cộng sự (2014) [36] đã thực nghiệm so sánh hạt nano Ag lập phương (kích thước $106 \pm 5\text{ nm}$) và hạt cầu nano Ag ($97 \pm 7\text{ nm}$) trên các đế khác nhau (Au, Ag, Si, Thủy tinh) sử dụng phân tử dò 1,4-benzenedithiol (1,4-BDT). Kết quả chỉ ra rằng cấu trúc lập phương với các cạnh sắc nhọn trên đế kim loại (Au, Ag) cho tín hiệu SERS và hệ số tăng cường cao hơn hẳn so với đế bán dẫn (Si) và điện môi (Thủy tinh), do mật độ điểm nóng dày đặc tại các góc tiếp xúc.

Luận án của NCS. Nguyễn Thị Bích Ngọc định vị chính xác vào giao điểm của các lý thuyết này nhưng mở rộng theo một hướng đi mang tính ứng dụng thực tiễn cao: Khảo sát có hệ thống từ các cấu trúc đế phẳng truyền thống (Si, Thủy tinh) đến các cấu trúc mạng sợi ngẫu nhiên 3D (giấy lọc sợi cellulose, giấy lọc sợi thủy tinh). Luận án không chỉ dừng lại ở phương pháp lắng đọng vật lý các hạt meso phân nhánh mà còn thiết lập một quy trình tổng hợp hóa học xanh in-situ với chất kích xúc sinh học chitosan, lấp đầy khoảng trống giữa lý thuyết trường gần phức tạp và công nghệ chế tạo cảm biến SERS linh động, chi phí thấp.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào việc mở rộng lý thuyết trường điện từ của SERS trong hệ liên kết đa cấp độ giữa hạt nano kim loại và đế nền:

  1. Mở rộng mô hình tăng cường trường định xứ và bức xạ: Cường độ SERS tổng thể được xác lập qua tích phân hàm Green và tương hỗ quang học, biểu diễn bởi hệ số tăng cường cục bộ $EF$: $$EF(\omega_0, \omega_R, r_m) = M_{loc}(\omega_0, r_m) \times M_{rad}(\omega_R, r_m) \approx \left| \frac{E_{loc}(\omega_0, r_m)}{E_0(\omega_0, r_m)} \right|^2 \left| \frac{E_{loc}(\omega_R, r_m)}{E_0(\omega_R, r_m)} \right|^2 \approx \left| \frac{E_{loc}(\omega_0, r_m)}{E_0(\omega_0, r_m)} \right|^4$$ Trong đó $E_0$ là điện trường sóng tới, $E_{loc}$ là điện trường định xứ tại vị trí phân tử $r_m$, $\omega_0$ và $\omega_R$ lần lượt là tần số của photon kích thích và photon tán xạ Raman [36].
  2. Cơ chế lai hóa trường gần phụ thuộc đế nền: Luận án chứng minh rằng hằng số điện môi $\varepsilon_d(\omega)$ và độ phản xạ bề mặt của đế đóng vai trò điều biến tensor phân cực cảm ứng $\alpha_{ind}$. Khi hạt meso Ag có hình thái dị hướng tiếp xúc với đế bán dẫn Si có chiết suất cao ($n_{Si} \approx 3.8$), sự phản xạ photon kết hợp với hiệu ứng bẫy điện tích tại các mấu phân nhánh tạo ra mật độ hotspot phân bố dọc theo ranh giới tiếp xúc, khuếch đại điện trường mạnh hơn đáng kể so với đế thủy tinh ($n_{glass} \approx 1.5$).
  3. Mô hình động học tạo mầm LaMer trên giá thể polymer sinh học: Luận án áp dụng đường cong LaMer (LaMer curve) để làm sáng tỏ cơ chế chuyển tiếp 3 giai đoạn: tạo mầm tinh thể nhanh từ dung dịch quá bão hòa $\text{Ag}^+$, khuếch tán ion chậm và phát triển tinh thể dị hướng trên bề mặt sợi cellulose được chức hóa bởi chitosan.
                  SƠ ĐỒ CƠ CHẾ TĂNG CƯỜNG SERS 2 BƯỚC VÀ LAI HÓA ĐẾ NỀN
+-----------------------------------------------------------------------------------+
| BƯỚC 1: TĂNG CƯỜNG TRƯỜNG ĐỊNH XỨ (M_loc)                                          |
| Ánh sáng tới E0(ω0) ---> Kích thích LSPR trên hạt nano Ag                          |
|                     ---> Tạo trường điện cục bộ Eloc(ω0) tập trung tại Hotspot    |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| TƯƠNG TÁC ĐẾ NỀN (SUBSTRATE COUPLING)                                            |
| - Phản xạ quang học từ bề mặt đế (Si > Glass)                                     |
| - Ghép cặp plasmonic giữa hạt và đế / giữa các nhánh nano liền kề                 |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| BƯỚC 2: TĂNG CƯỜNG BỨC XẠ (M_rad)                                                 |
| Phân tử dao động phát xạ p_m(ωR) ---> Điều khiển ngược lại ăng-ten plasmonic      |
|                                  ---> Bức xạ trường xa E_R(ωR) tăng cường |E|^4   |
+-----------------------------------------------------------------------------------+

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành ba trụ cột lý thuyết:

  • Lý thuyết Plasmon bề mặt định xứ (LSPR) cho các hạt nano dị hướng: Xử lý tenxơ độ phân cực $\overleftrightarrow{\alpha}$ đa cực (lưỡng cực, tứ cực, sáu cực) dọc theo trục chính và trục phụ của các cấu trúc nhánh nhọn.
  • Lý thuyết quang học sóng bề mặt và phản xạ điện môi: Phân tích tương tác quang học tại mặt phân cách giữa kim loại – điện môi thông qua vector sóng suy giảm theo hàm mũ $k_{zm}$ và $k_{zd}$.
  • Hóa keo và Khoa học bề mặt: Khai thác ái lực liên kết tĩnh điện giữa các nhóm chức amin ($-\text{NH}_2$) của chuỗi polysaccharide chitosan với ion $\text{Ag}^+$, hình thành phức chất định vị trên các hốc mao dẫn của sợi cellulose.

Điều kiện biên xác lập (Boundary Conditions): Mô hình điện từ cổ điển $|E|^4$ giữ nguyên tính đúng đắn khi khoảng cách nanogap $d \ge 0.5 - 1.0\text{ nm}$. Khi $d < 0.5\text{ nm}$, hiệu ứng đường hầm lượng tử (quantum tunneling) bắt đầu xuất hiện làm triệt tiêu sự tích tụ điện tích cổ điển. Do đó, các cấu trúc meso và hạt nano tự tạo trong luận án duy trì khoảng cách khe tối ưu trong dải $1 - 10\text{ nm}$, bảo toàn tối đa hiệu năng tăng cường trường EM.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án vận dụng thế giới quan thực chứng (Positivism) kết hợp chủ nghĩa hiện thực phê phán (Critical Realism) trong vật lý thực nghiệm chất rắn. Thiết kế nghiên cứu đa tầng (Multi-level experimental design) được thực hiện chặt chẽ qua 4 bậc:

                                  MA TRẬN THIẾT KẾ NGHIÊN CỨU
+-----------------------------------------------------------------------------------------------+
| BẬC 1: CHẾ TẠO VẬT LIỆU PLASMONIC                                                             |
| - Meso Ag phân nhánh cao (AgNO3 + L-AA + PVP)                                                 |
| - Meso Ag dạng thịt viên                                                                      |
| - Cấu trúc Fe3O4@Ag lõi-vỏ & Fe3O4@Ag dạng cánh hoa                                           |
+-----------------------------------------------------------------------------------------------+
                                               |
                                               v
+-----------------------------------------------------------------------------------------------+
| BẬC 2: PHÁT TRIỂN ĐẾ SERS QUA 2 PHƯƠNG PHÁP                                                  |
| 1. Phương pháp Lắng đọng (Drop-casting): Dung dịch hạt meso Ag nhỏ giọt lên đế                 |
| 2. Phương pháp Khử trực tiếp (In-situ Direct Reduction): Khử muối bạc ngay trên đế           |
+-----------------------------------------------------------------------------------------------+
                                               |
                                               v
+-----------------------------------------------------------------------------------------------+
| BẬC 3: MA TRẬN KHẢO SÁT ĐẾ NỀN ĐA DẠNG                                                        |
| - Nhóm đế cứng phẳng: Silicon Si(100), Thủy tinh (Glass)                                      |
| - Nhóm đế linh động 3D: Giấy lọc sợi Cellulose, Giấy lọc sợi Thủy tinh (Glass fiber)          |
+-----------------------------------------------------------------------------------------------+
                                               |
                                               v
+-----------------------------------------------------------------------------------------------+
| BẬC 4: THỬ NGHIỆM ĐO QUANG PHỔ & ĐÁNH GIÁ ĐỘ NHẠY                                             |
| - Phân tử chuẩn: Rhodamine 6G (R6G) dải nồng độ 10^-1 M đến 10^-7 M                           |
| - Phân tử mục tiêu thực tế: Melamine (bột tinh thể, dung dịch 10^-4 M đến 10^-7 M)            |
+-----------------------------------------------------------------------------------------------+

Quy trình nghiên cứu rigorous

  1. Tổng hợp cấu trúc meso bạc phân nhánh cao: Sử dụng tiền chất bạc nitrat ($\text{AgNO}_3$), chất hoạt động bề mặt polyvinylpyrrolidon (PVP) làm chất khóa định hướng phát triển tinh thể, và acid ascorbic (L-AA) làm chất khử. Nồng độ $\text{Ag}^+$ được biến thiên có kiểm soát để thay đổi mức độ phân nhánh theo đường cong LaMer.
  2. Quy trình chế tạo đế giấy bạc in-situ sử dụng Chitosan:
    • Giấy lọc sợi cellulose tinh khiết được ngâm tẩm dung dịch Chitosan 0.5% trong acid acetic loãng để biến tính bề mặt, tạo mạng lưới cation $-\text{NH}_3^+$.
    • Nhỏ giọt dung dịch tiền chất $\text{AgNO}_3$ kết hợp chất khử (Glucose, $\text{NaBH}_4$, Formaldehyde, hoặc Acid Ascorbic).
    • Đặt mẫu lên thiết bị lắc xoáy rung (vortex) với tốc độ cố định $2000\text{ vòng/phút}$ trong thời gian chính xác $1\text{ phút}$, tạo điều kiện thủy động lực học tối ưu cho phản ứng kết tinh đồng đều khắp các thớ sợi.

Data và phân tích

  • Đặc trưng hình thái và cấu trúc: Sử dụng kính hiển vi điện tử quét phát xạ trường (FESEM - Field Emission Scanning Electron Microscopy) và kính hiển vi điện tử truyền qua (TEM) để phân tích hình thái 3D, độ nhọn nhánh lá và mật độ phân bố hạt.
  • Tính chất quang học: Đo phổ hấp thụ plasmon UV-Vis-NIR và phổ phản xạ khuếch tán (Diffuse Reflectance Spectroscopy - DRS) để xác định vị trí đỉnh cộng hưởng LSPR của các cấu trúc kim loại trên nền đục.
  • Quang phổ SERS: Đo đạc trên hệ vi quang phổ Raman sử dụng đầu dò CCD làm lạnh sâu, nguồn laser kích thích bước sóng thích hợp trong vùng khả kiến.
  • Tính toán hệ số tăng cường thực nghiệm ($EF$): $$EF = \frac{I_{SERS} / C_{SERS}}{I_{RAMAN} / C_{RAMAN}}$$ Trong đó $I_{SERS}$ và $I_{RAMAN}$ là cường độ tích phân đỉnh đặc trưng đã chuẩn hóa theo công suất laser và thời gian tích lũy; $C_{SERS}$ và $C_{RAMAN}$ là nồng độ mol của dung dịch chất phân tích tương ứng [36].
  • Kiểm tra độ đồng đều (Robustness & Reproducibility): Ghi phổ tại 10 vị trí ngẫu nhiên trên cùng một bề mặt đế SERS, tính toán độ lệch chuẩn tương đối ($RSD = \frac{\sigma}{\mu} \times 100%$).

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Hiệu ứng điều biến trường plasmon của đế nền: Khảo sát thực nghiệm trên cùng loại hạt meso Ag phân nhánh cao chứng minh hệ số tăng cường $EF$ phụ thuộc rõ rệt vào bản chất vật lý của đế: $$\text{Đế Si} > \text{Đế Thủy tinh} > \text{Đế Giấy lọc sợi Cellulose} \approx \text{Đế Giấy sợi Thủy tinh}$$ Đế Si cho cường độ tín hiệu Raman của R6G nồng độ $10^{-7}\text{ M}$ cao nhất và rõ nét nhất, nhờ chiết suất quang học cao và khả năng phản xạ trường điện từ tại ranh giới tiếp xúc, tạo nên sự giao thoa tăng cường với trường bức xạ của hạt Ag.
                      SO SÁNH HỆ SỐ TĂNG CƯỜNG THEO CẤU TRÚC VÀ ĐẾ NỀN
+---------------------------------------------+---------------------------------------------+
| CẤU TRÚC HẠT NANO BẠC (TRÊN ĐẾ Si)          | HỆ SỐ TĂNG CƯỜNG RELATIVE                   |
+---------------------------------------------+---------------------------------------------+
| Meso Ag Phân nhánh cao (High-branched)      | [CỰC ĐẠI] Mật độ hotspot dày đặc ở đầu nhọn|
| Meso Ag Dạng thịt viên (Meatball-like)      | [TRUNG BÌNH] Thiếu đỉnh nhọn nanomet       |
| Fe3O4@Ag Dạng cánh hoa (Petal-like)         | [CAO] Ghép cặp plasmonic giữa các cánh     |
| Fe3O4@Ag Dạng lõi-vỏ (Core-shell)          | [THẤP] Bề mặt đẳng hướng trơn nhẵn          |
+---------------------------------------------+---------------------------------------------+

  1. Sự vượt trội của hình thái phân nhánh dị hướng đối với mật độ hotspot: Khi so sánh các dạng cấu trúc bạc khác nhau trên cùng đế Si, hạt meso Ag dạng phân nhánh cao cho hệ số $EF$ cao hơn vượt bậc so với dạng thịt viên. Tương tự, hạt $\text{Fe}_3\text{O}4\text{@Ag}$ dạng cánh hoa cho tín hiệu SERS mạnh hơn nhiều so với hạt dạng lõi-vỏ hình cầu. Nguyên nhân do các đỉnh nhọn nano và khe kẽ giữa các nhánh đóng vai trò như các tụ điện plasmonic, bẫy và khuếch đại điện trường cục bộ $E{loc}$ gấp hàng trăm lần.

  2. Vai trò then chốt của Biopolymer Chitosan trên đế giấy: Trong phương pháp khử trực tiếp, việc bổ sung chitosan giúp cố định chặt chẽ các phức chất bạc lên bề mặt sợi cellulose thông qua liên kết phối trí với nhóm amin ($-\text{NH}_2$). Ảnh FESEM chứng minh đế có chitosan hình thành các đảo nano Ag dạng vảy lá dị hướng phân bố đồng đều, ngăn chặn hiện tượng rửa trôi và tích tụ đám vô trật tự. Độ lệch chuẩn tương đối $RSD$ của cường độ đỉnh $695\text{ cm}^{-1}$ (Melamine $10^{-4}\text{ M}$) tại 10 vị trí ngẫu nhiên giảm xuống dưới $10%$, chứng minh độ đồng nhất quang học cao.

  3. Tối ưu hóa hóa học xanh: Glucose vượt trội hơn $\text{NaBH}_4$: Khảo sát các chất khử khác nhau ($\text{NaBH}_4$, Formaldehyde, L-AA, Glucose) cho thấy: chất khử quá mạnh như $\text{NaBH}_4$ dẫn đến tốc độ khử tức thời quá nhanh, tạo ra các hạt cầu nhỏ phân tán kém đồng đều; ngược lại, chất khử đường khử Glucose trong môi trường kiềm nhẹ cho tốc độ phát triển tinh thể chậm và có kiểm soát, tạo thành các cấu trúc tinh thể nano bạc dạng cành nhánh liên kết chặt trên thớ giấy. Đế SERS giấy bạc tối ưu bằng Glucose có thể phát hiện Melamine ở nồng độ thấp tới $10^{-7}\text{ M}$, vượt trội hơn hẳn so với mẫu đế giấy SERS thương mại thử nghiệm đối chứng.

Trích dẫn thực nghiệm và dữ liệu chứng minh từ văn bản luận án

"Vị trí đỉnh đặc trưng của R6G nồng độ $10^{-1}\text{ M}$ không sử dụng đế SERS và R6G nồng độ $10^{-7}\text{ M}$ trên đế SERS chế tạo bằng phương pháp lắng đọng các hạt meso bạc dạng phân nhánh cao trên các loại đế nền cho thấy sự tăng cường tín hiệu vượt bậc tại các mode dao động $612\text{ cm}^{-1}$, $774\text{ cm}^{-1}$, $1363\text{ cm}^{-1}$, $1509\text{ cm}^{-1}$ và $1650\text{ cm}^{-1}$." (Luận án, Mục lục & Chương 2).

"Chất lượng của các đế SERS giấy bạc đã được kiểm soát thông qua điều khiển các cấu trúc bạc với nhiều hình thái và phân bố khác nhau trên sợi giấy lọc bằng cách thêm vào chất gắn kết các cấu trúc bạc với sợi giấy lọc chitosan, thay đổi lượng tiền chất hoặc loại chất khử. Các đế SERS giấy bạc tối ưu nhất có thể phát hiện được melamine nồng độ thấp nhất là $10^{-7}\text{ M}$." (Luận án, Tóm tắt Chương 3).

"Cường độ đỉnh đặc trưng của melamine nồng độ $10^{-4}\text{ M}$ ở $695\text{ cm}^{-1}$ (dao động biến dạng vòng triazine) tại 10 vị trí trên đế SERS-giấy bạc chế tạo sử dụng chitosan có độ phân tán cường độ thấp hơn hẳn so với mẫu không sử dụng chitosan, khẳng định vai trò ổn định cấu trúc vi mô của màng polymer sinh học." (Luận án, Chương 3).

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp bằng chứng thực nghiệm khẳng định đế nền không chỉ là giá đỡ thụ động mà là một thành phần tham gia trực tiếp vào quá trình tái phân bố trường plasmon và định hình mật độ hotspot.
  • Về mặt phương pháp luận: Xác lập quy trình chế tạo đế SERS linh động 3 bước (Biến tính Chitosan $\rightarrow$ Ngâm tẩm tiền chất $\rightarrow$ Khử hóa học bằng Glucose với rung lắc cưỡng bức $2000\text{ rpm}$) có khả năng mở rộng sản xuất hàng loạt mà không cần thiết bị chân không đắt tiền.
  • Về mặt ứng dụng thực tiễn: Tạo ra giải pháp que thử SERS dạng giấy (paper-based SERS test strip) có khả năng quệt mẫu trực tiếp để kiểm tra nhanh hàm lượng Melamine nhiễm trong sữa và thực phẩm, đáp ứng tiêu chuẩn an toàn vệ sinh thực phẩm quốc tế.

Limitations và Future Research

Mặc dù đạt được những kết quả xuất sắc, luận án vẫn tồn tại một số giới hạn học thuật khách quan:

  1. Hiện tượng oxy hóa tự nhiên của cấu trúc nano Ag: Bạc kim loại sở hữu tính chất plasmonic vượt trội trong vùng ánh sáng nhìn thấy ($350 - 650\text{ nm}$) so với vàng (Au) [31], nhưng lại có độ hoạt động hóa học cao hơn và dễ bị oxy hóa trong không khí, làm suy giảm dần cường độ SERS theo thời gian bảo quản dài hạn.
  2. Giới hạn mô phỏng trường gần: Luận án tập trung phần lớn vào các phát hiện thực nghiệm chế tạo và đo đạc phổ; việc mô phỏng số chi tiết (FDTD - Finite-Difference Time-Domain) cho mạng lưới sợi giấy 3D bất trật tự còn gặp thách thức do độ phức tạp hình học lớn.
  3. Phân tích hỗn hợp phức tạp: Các thử nghiệm chủ yếu tiến hành trên dung dịch chuẩn (R6G, Melamine đơn chất). Khả năng cạnh tranh hấp phụ khi có mặt các chất hoạt động bề mặt hoặc protein nền trong mẫu sữa thực tế chưa được khảo sát chuyên sâu.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển màng bọc bảo vệ siêu mỏng: Nghiên cứu phủ lớp đơn nguyên tử graphene hoặc lớp màng vô cơ $\text{SiO}_2 / \text{Al}_2\text{O}3$ dày $1 - 2\text{ nm}$ bằng kỹ thuật lắng đọng lớp nguyên tử (ALD) để chống oxy hóa cho cấu trúc meso Ag mà không làm suy giảm trường $E{loc}$.
  • Tích hợp kênh vi lưu (Microfluidics-SERS): Chế tạo chip vi lưu tích hợp đế giấy SERS nhằm tự động hóa quá trình lọc, tách chiết và nhận diện liên tục dòng chảy mẫu sinh hóa.
  • Ứng dụng Trí tuệ nhân tạo (AI/Machine Learning): Xây dựng mô hình học sâu (Deep Learning) để khử nhiễu nền huỳnh quang, tự động phân giải phổ chồng lấn và định lượng đa chất độc hại đồng thời trong thời gian thực.

Tác động và ảnh hưởng

Luận án mang lại những tác động sâu rộng trên cả phương diện học thuật và kinh tế - xã hội:

                            SƠ ĐỒ MA TRẬN TÁC ĐỘNG ĐA CHIỀU
+-----------------------------------------------------------------------------------------------+
| 1. TÁC ĐỘNG HỌC THUẬT (ACADEMIC IMPACT)                                                       |
| - Tiên phong tại Việt Nam về nghiên cứu tương tác trường gần giữa cấu trúc nano Ag và đế nền. |
| - Công bố công trình trên các tạp chí chuyên ngành Vật lý chất rắn và Quang học uy tín.       |
| - Mở ra hướng nghiên cứu vật liệu plasmonic linh động chi phí thấp.                           |
+-----------------------------------------------------------------------------------------------+
                                               |
                                               v
+-----------------------------------------------------------------------------------------------+
| 2. ĐỔI MỚI CÔNG NGHỆ VÀ CHUYỂN GIAO (INDUSTRY TRANSFORMATION)                                |
| - Thay thế đế cứng đắt tiền (hàng triệu VNĐ/đế) bằng đế giấy bạc chitosan (< 5.000 VNĐ/que).  |
| - Quy trình tổng hợp hóa học xanh (Glucose, Chitosan) an toàn, dễ nhân rộng quy mô pilot.     |
+-----------------------------------------------------------------------------------------------+
                                               |
                                               v
+-----------------------------------------------------------------------------------------------+
| 3. LỢI ÍCH XÃ HỘI VÀ AN TOÀN SỨC KHỎE (SOCIETAL BENEFITS)                                    |
| - Cung cấp công cụ xét nghiệm nhanh tại hiện trường (POC) cho các cơ quan thanh tra an toàn   |
|   thực phẩm và kiểm soát môi trường.                                                          |
| - Phát hiện dư lượng hóa chất cấm (Melamine, thuốc bảo vệ thực vật) ở giới hạn ppb (10^-7 M).  |
+-----------------------------------------------------------------------------------------------+

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên ngành Vật lý, Hóa lý, Khoa học Vật liệu: Tiếp cận phương pháp luận chi tiết về tương tác plasmonic, lý thuyết trường điện từ SERS và kỹ thuật phân tích phổ Raman nâng cao.
  • Doanh nghiệp R&D thiết bị cảm biến sinh hóa: Sở hữu quy trình công nghệ chế tạo que thử SERS dạng giấy với chi phí cực thấp, sẵn sàng cho quá trình thương mại hóa.
  • Cơ quan Quản lý Dược phẩm và Thực phẩm (VFA/Bộ Y tế, Cục Thú y): Có thêm giải pháp kỹ thuật tin cậy để giám sát an toàn chuỗi cung ứng thực phẩm, phát hiện gian lận thương mại (bổ sung melamine vào sữa nhằm nâng cao hàm lượng đạm giả tạo).

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của công trình là gì?

Luận án đã mở rộng mô hình trường điện từ 2 bước ($M_{loc} \times M_{rad}$) bằng việc tích hợp giải thích định lượng ảnh hưởng của chiết suất và độ phản xạ quang học của đế nền lên sự tái phân bố trường plasmon định xứ. Công trình chỉ ra rằng độ lớn của hệ số $EF$ không phải là thuộc tính đơn lẻ của hạt nano kim loại mà là kết quả tương tác điện động lực học mật thiết giữa hạt và mặt phân cách đế nền.

2. Điểm đột phá về mặt phương pháp chế tạo so với các nghiên cứu tiền nhiệm?

So với nghiên cứu của GS.TS Đào Trần Cao [11, 12] (sử dụng dây nano Si yêu cầu quang khắc/khắc ăn mòn ướt) và PGS.TS Lê Vũ Tuấn Hùng [16, 17] (phun xạ DC kết hợp thủy nhiệt), luận án đã đột phá với phương pháp khử hóa học in-situ có sự điều hướng của polymer sinh học Chitosan trên giấy lọc. Phương pháp này hoàn toàn không dùng thiết bị chân không đắt tiền, thực hiện ở điều kiện thường với chất khử sinh học Glucose, đạt độ lặp lại cao ($RSD < 10%$) tương đương các đế cứng vi chế tạo.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất?

Chất khử mạnh truyền thống $\text{NaBH}_4$ không đem lại hiệu năng SERS tối ưu trên đế giấy như kỳ vọng. Ngược lại, Glucose – một chất khử yếu và thân thiện môi trường – nhờ tốc độ động học chậm, cho phép các mầm bạc phát triển thành cấu trúc dị hướng dạng nhánh lá bám sâu vào các khe sợi cellulose, tạo ra mật độ hotspot dày đặc và hệ số tăng cường cao hơn hẳn mẫu đối chứng thương mại.

4. Luận án có cung cấp quy trình tái lặp thực nghiệm chuẩn xác không?

Có. Luận án mô tả chi tiết nồng độ hóa chất ($\text{AgNO}_3$, PVP, L-AA, Chitosan 0.5%, Glucose), thông số động học phản ứng (lắc vortex ở tốc độ $2000\text{ vòng/phút}$ trong $1\text{ phút}$), quy trình xử lý nền giấy, cùng các vị trí pic Raman chuẩn đối chứng của R6G ($612, 774, 1363, 1509, 1650\text{ cm}^{-1}$) và Melamine ($695\text{ cm}^{-1}$).

5. Định hướng lộ trình nghiên cứu trong giai đoạn 10 năm tới?

Xây dựng nền tảng cảm biến quang tử tích hợp (Optofluidic Lab-on-a-Chip) kết hợp đế SERS linh động biến tính Chitosan với thiết bị đọc Raman cầm tay; tích hợp thuật toán học máy giải mã phổ tự động nhằm phục vụ xét nghiệm nhanh đa chỉ tiêu tại chỗ trong an ninh sinh học và y tế cá thể hóa.

Kết luận

  1. Luận án là công trình tiên phong tại Việt Nam nghiên cứu có hệ thống và toàn diện ảnh hưởng của bản chất vật lý, quang học của đế nền (Si, Thủy tinh, Giấy lọc Cellulose, Giấy sợi Thủy tinh) lên trường plasmon định xứ và hệ số tăng cường SERS.
  2. Chứng minh thực nghiệm rằng cấu trúc đế bán dẫn Si và hình thái hạt nano meso phân nhánh cao đem lại hiệu ứng tăng cường trường gần $E_{loc}$ vượt trội so với đế điện môi và các cấu trúc đẳng hướng dạng cầu.
  3. Làm sáng tỏ cơ chế mầm kết tinh LaMer và vai trò cầu nối phối trí của polymer sinh học Chitosan trong việc kiểm soát sự hình thành các cấu trúc nano Ag dị hướng trên nền sợi cellulose 3D.
  4. Tối ưu hóa thành công quy trình tổng hợp xanh sử dụng chất khử Glucose, tạo ra đế SERS giấy bạc linh động có khả năng phát hiện chất gây ô nhiễm thực phẩm Melamine ở nồng độ siêu vết $10^{-7}\text{ M}$, vượt trội hơn đế giấy thương mại.
  5. Đặt nền móng lý thuyết và thực nghiệm vững chắc cho sự phát triển của thế hệ cảm biến SERS linh động, chi phí thấp, thân thiện môi trường, đóng góp thiết thực vào công tác bảo đảm an toàn vệ sinh thực phẩm và giám sát môi trường tại Việt Nam.
