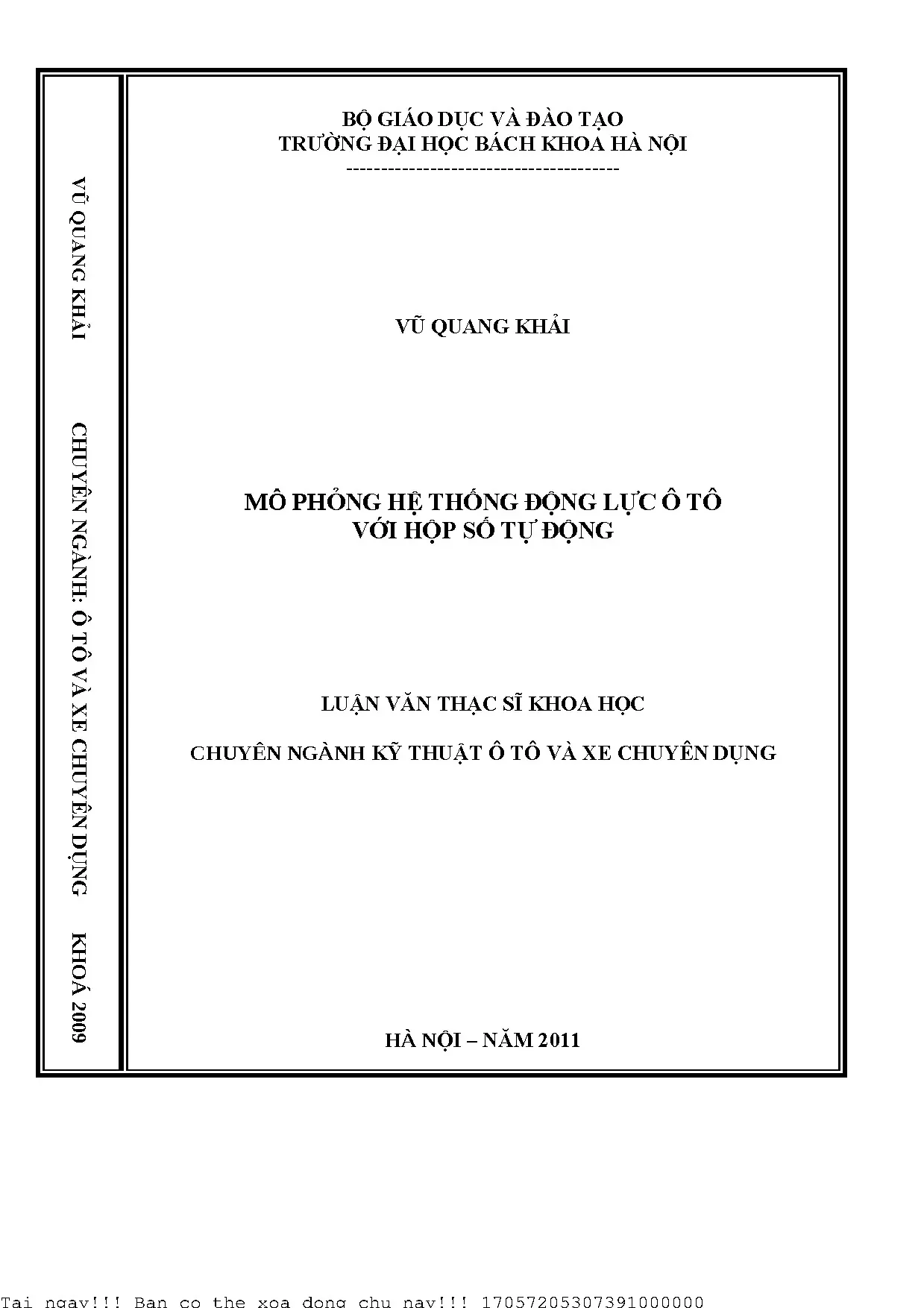

Mô Phỏng Hệ Thống Động Lực Ô Tô Với Hộp Số Tự Động

Chuyên khảo phân tích Mô phỏng hệ thống động lự ô tô với hộp số tự động, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Vũ Quang Khải
• Người hướng dẫn: PGS. Hồ Hữu Hải
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Ô Tô Và Xe Chuyên Dụng
• Đề tài: Mô Phỏng Hệ Thống Động Lực Ô Tô Với Hộp Số Tự Động
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG I: TỔNG QUAN VỀ HỘP SỐ TỰ ĐỘNG VÀ VẤN ĐỀ CẦN NGHIÊN CỨU
• 1.1. Các loại hộp số dùng trên xe ô tô
• 1.1.1. Hộp số thường
• 1.1.2. Hộp số vô cấp
• 1.1.3. Hộp số tự động
• 1.1.3.1. Đặc điểm của hộp số tự động
• 1.1.3.2. Cấu tạo và nguyên lý hoạt động của các bộ phận
• 1.1.3.2.1. Bộ biến mô thủy lực
• 1.1.3.2.2. Bộ bánh răng hành tinh
• 1.1.3.2.3. Hệ thống điều khiển
• 1.1.3.3. Tình hình nghiên cứu điều khiển hộp số tự động
• 2. CHƯƠNG II: MÔ HÌNH MÔ PHỎNG HỆ THỐNG TRUYỀN LỰC CÓ HỘP SỐ TỰ ĐỘNG TRONG MATLAB SIMULINK
• 2.1. Giới thiệu Matlab_Simulink
• 2.2. Mô hình mô phỏng
• 2.2.1. Cơ sở xây dựng mô hình
• 2.2.2. Mô hình động cơ
• 2.2.3. Mô hình biến mô hộp số
• 2.2.4. Mô hình thân xe
• 3. CHƯƠNG III: MÔ PHỎNG HỆ THỐNG
• 3.1. Tăng tốc trên đường bằng
• 3.2. Tải thay đổi để tự động chuyển số
• 3.3. Mô tả xe chạy lên dốc, xuống dốc
• 3.4. Mô phỏng xe ô tô chạy trong đường phố
• MỞ ĐẦU
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mô Phỏng Hệ Thống Động Lực Ô Tô 55 ký tự

Ô tô đóng vai trò quan trọng trong nền kinh tế quốc dân, là phương tiện phổ biến trong nhiều lĩnh vực. Nhu cầu về tiện nghi và tính năng ngày càng cao, dẫn đến sự phát triển mạnh mẽ của ô tô trang bị hộp số tự động. Hộp số tự động giúp giảm thao tác cho người lái, chuyển số êm dịu, mang lại tính năng, kinh tế và tiện nghi vượt trội. Luận văn này tập trung vào mô phỏng hệ thống động lực ô tô với hộp số tự động, một lĩnh vực nghiên cứu quan trọng và đầy tiềm năng. Sự phát triển của công nghệ mô phỏng cho phép chúng ta nghiên cứu và tối ưu hóa các hệ thống phức tạp như hệ thống động lực ô tô một cách hiệu quả. Mục tiêu là xây dựng mô hình mô phỏng chính xác, tin cậy để phân tích, đánh giá và cải tiến hiệu suất của hệ thống.

PGS - TS Hồ Hữu Hải đã hết sức nhiệt tình và tâm huyết khi hướng dẫn hoàn thành luận văn này. Đồng thời em bày tỏ sự cảm ơn sâu sắc đến các thầy giáo trong bộ môn ô tô và các đồng nghiệp đóng góp những ý kiến hết sức quý báu để xây dựng Luận văn. Dù đã rất cẩn thận khi thực hiện Luận văn này, nhưng với trình độ, kinh nghiệm thực tế và điều kiện nghiên cứu còn hạn chế nên chắc chắn sẽ không tránh khỏi những thiếu sót vì vậy em rất mong có sự góp ý của các thầy để đề tài của em được hoàn thiện hơn.

1.1. Ưu Điểm Vượt Trội Của Hộp Số Tự Động Trên Ô Tô

Hộp số tự động mang lại nhiều ưu điểm so với hộp số sàn truyền thống. Quá trình chuyển số diễn ra hoàn toàn tự động, giúp người lái tập trung hơn vào việc điều khiển xe. Mô men xoắn được truyền đến bánh xe một cách êm dịu và liên tục, tương ứng với lực cản và tốc độ xe, cải thiện khả năng động lực học. Hộp số tự động còn giúp giảm tải trọng động lên các chi tiết của hệ thống truyền lực, bảo vệ động cơ và hệ thống khỏi quá tải. Ngoài ra, nó giúp giảm thao tác điều khiển và tăng tính tiện nghi cho người lái. Tuy nhiên, hộp số tự động có cấu tạo phức tạp và chi phí cao hơn.

1.2. Tổng Quan Về Cấu Tạo Cơ Bản Của Hộp Số Tự Động

Cấu tạo của hộp số tự động bao gồm nhiều thành phần quan trọng: biến mô thủy lực, bộ truyền bánh răng hành tinh, bộ phanh đai, bộ ly hợp ướt, hệ thống điều khiển thủy lực và bơm dầu. Biến mô thủy lực có chức năng truyền mô men từ động cơ đến hộp số một cách êm dịu, đồng thời tăng mô men khi cần thiết. Bộ truyền bánh răng hành tinh tạo ra các tỷ số truyền khác nhau để phù hợp với điều kiện vận hành. Các bộ phận còn lại có vai trò điều khiển và đảm bảo hoạt động trơn tru của hộp số.

II. Phân Tích Các Vấn Đề Cần Nghiên Cứu Về Hộp Số Tự Động 59 ký tự

Mặc dù hộp số tự động mang lại nhiều lợi ích, nhưng vẫn còn nhiều vấn đề cần nghiên cứu và cải tiến. Một trong những thách thức lớn là làm thế nào để tối ưu hóa hiệu suất và tiết kiệm nhiên liệu của hộp số tự động. Các nghiên cứu tập trung vào việc cải thiện thuật toán điều khiển, giảm tổn thất năng lượng và phát triển các loại hộp số tự động mới với số lượng cấp số phù hợp. Việc mô phỏng hệ thống đóng vai trò quan trọng trong quá trình nghiên cứu này, giúp các nhà khoa học và kỹ sư thử nghiệm các ý tưởng mới và đánh giá hiệu quả của chúng trước khi triển khai thực tế. Cần phải hiểu rõ ưu điểm và nhược điểm của từng loại hộp số.

2.1. Tối Ưu Hóa Hiệu Suất Và Tiết Kiệm Nhiên Liệu Cho HSTĐ

Hiệu suất và mức tiêu hao nhiên liệu luôn là mối quan tâm hàng đầu trong thiết kế và vận hành ô tô. Các nghiên cứu tập trung vào việc tối ưu hóa thuật toán điều khiển chuyển số, giảm tổn thất năng lượng do ma sát và cải thiện hiệu quả truyền động của hộp số tự động. Việc sử dụng vật liệu mới và thiết kế tối ưu cũng góp phần giảm trọng lượng và tăng hiệu suất của hộp số. Các kỹ thuật như khóa biến mô cũng giúp cải thiện đáng kể hiệu quả truyền động ở tốc độ cao.

2.2. Nghiên Cứu Các Thuật Toán Điều Khiển Chuyển Số Tối Ưu

Thuật toán điều khiển chuyển số đóng vai trò quan trọng trong việc quyết định thời điểm chuyển số và cách thức chuyển số. Các thuật toán điều khiển hiện đại sử dụng các cảm biến để thu thập thông tin về tốc độ xe, tải động cơ, vị trí bàn đạp ga và nhiều yếu tố khác. Dựa trên những thông tin này, thuật toán sẽ quyết định thời điểm chuyển số phù hợp để đảm bảo hiệu suất tối ưu và trải nghiệm lái xe mượt mà. Các thuật toán tiên tiến còn có khả năng học hỏi và thích ứng với phong cách lái xe của từng người dùng.

III. Hướng Dẫn Mô Phỏng Hệ Thống Động Lực Với Matlab Simulink 58 ký tự

Matlab Simulink là một công cụ mạnh mẽ để mô phỏng các hệ thống động lực phức tạp, bao gồm cả hệ thống động lực ô tô với hộp số tự động. Việc sử dụng Simulink cho phép xây dựng mô hình một cách trực quan và dễ dàng, đồng thời cung cấp nhiều công cụ phân tích và đánh giá hiệu suất. Quá trình mô phỏng bao gồm việc xây dựng mô hình cho từng thành phần của hệ thống, sau đó kết nối chúng lại với nhau và tiến hành mô phỏng. Kết quả mô phỏng có thể được sử dụng để đánh giá hiệu suất của hệ thống, tối ưu hóa các thông số thiết kế và phát hiện các vấn đề tiềm ẩn.

3.1. Xây Dựng Mô Hình Động Cơ Trong Matlab Simulink

Để xây dựng mô hình động cơ trong Simulink, cần xác định các thông số quan trọng như mô men xoắn, công suất, tỷ số nén và hiệu suất. Có thể sử dụng các khối Simulink sẵn có để mô phỏng các đặc tính của động cơ, hoặc xây dựng mô hình riêng dựa trên các phương trình vật lý. Quan trọng là phải đảm bảo mô hình động cơ phản ánh chính xác các đặc tính thực tế của động cơ, bao gồm cả đặc tính tốc độ-mô men xoắn và đặc tính tiêu thụ nhiên liệu.

3.2. Mô Phỏng Hộp Số Tự Động Sử Dụng Các Khối Simulink

Mô hình hộp số tự động trong Simulink có thể được xây dựng bằng cách sử dụng các khối Simulink để mô phỏng các thành phần như biến mô thủy lực, bộ truyền bánh răng hành tinh và hệ thống điều khiển. Mô hình biến mô thủy lực cần phản ánh chính xác các đặc tính như tỷ số truyền mô men và hiệu suất truyền động. Mô hình hệ thống điều khiển cần mô phỏng các thuật toán điều khiển chuyển số và các yếu tố ảnh hưởng đến thời điểm chuyển số.

3.3. Tích Hợp Mô Hình Thân Xe Và Các Yếu Tố Môi Trường

Để có được kết quả mô phỏng chính xác, cần tích hợp mô hình thân xe và các yếu tố môi trường vào mô hình tổng thể. Mô hình thân xe cần phản ánh các đặc tính như trọng lượng, lực cản lăn, lực cản không khí và lực cản dốc. Các yếu tố môi trường như điều kiện đường xá, nhiệt độ và độ ẩm cũng có thể ảnh hưởng đến hiệu suất của hệ thống. Mô hình hoá chính xác các yếu tố này là then chốt để có kết quả mô phỏng sát với thực tế.

IV. Ứng Dụng Mô Phỏng Động Lực Học Trong Phát Triển Ô Tô 56 ký tự

Mô phỏng hệ thống động lực ô tô với hộp số tự động có nhiều ứng dụng quan trọng trong quá trình phát triển ô tô. Nó cho phép các kỹ sư đánh giá hiệu suất của các thiết kế khác nhau, tối ưu hóa các thông số điều khiển và kiểm tra độ tin cậy của hệ thống. Mô phỏng cũng có thể được sử dụng để đào tạo người lái và phát triển các hệ thống hỗ trợ lái xe tiên tiến. Các kết quả từ mô phỏng có thể giúp giảm thời gian và chi phí phát triển, đồng thời nâng cao chất lượng và hiệu suất của ô tô.

4.1. Đánh Giá Hiệu Suất Và Tối Ưu Hóa Thiết Kế Hệ Thống

Mô phỏng cho phép các kỹ sư đánh giá hiệu suất của các thiết kế hệ thống động lực khác nhau, bao gồm cả hiệu suất tiêu thụ nhiên liệu, khả năng tăng tốc, khả năng leo dốc và độ êm dịu khi chuyển số. Bằng cách thay đổi các thông số thiết kế và quan sát kết quả mô phỏng, các kỹ sư có thể tối ưu hóa thiết kế để đáp ứng các yêu cầu về hiệu suất và tính năng.

4.2. Kiểm Tra Độ Tin Cậy Và Tuổi Thọ Của Các Thành Phần

Mô phỏng có thể được sử dụng để kiểm tra độ tin cậy và tuổi thọ của các thành phần trong hệ thống động lực, chẳng hạn như biến mô thủy lực, bộ truyền bánh răng hành tinh và ly hợp. Bằng cách mô phỏng các điều kiện vận hành khắc nghiệt, các kỹ sư có thể xác định các điểm yếu trong thiết kế và thực hiện các cải tiến để nâng cao độ tin cậy và tuổi thọ của các thành phần.

V. Kết Luận Về Mô Phỏng Hệ Thống Động Lực Ô Tô 50 ký tự

Luận văn đã trình bày tổng quan về mô phỏng hệ thống động lực ô tô với hộp số tự động, bao gồm các khái niệm cơ bản, phương pháp mô phỏng và các ứng dụng thực tiễn. Kết quả nghiên cứu cho thấy mô phỏng là một công cụ hữu ích để phân tích, đánh giá và cải tiến hiệu suất của hệ thống động lực ô tô. Trong tương lai, các nghiên cứu sẽ tập trung vào việc phát triển các mô hình mô phỏng chính xác hơn, tích hợp các yếu tố môi trường và phát triển các thuật toán điều khiển thông minh. Mục tiêu cuối cùng là tạo ra các hệ thống động lực ô tô hiệu quả hơn, tiết kiệm nhiên liệu hơn và thân thiện với môi trường hơn.

5.1. Hướng Phát Triển Của Nghiên Cứu Trong Tương Lai

Trong tương lai, các nghiên cứu về mô phỏng hệ thống động lực ô tô sẽ tập trung vào việc phát triển các mô hình chính xác hơn, tích hợp các yếu tố môi trường và phát triển các thuật toán điều khiển thông minh. Mục tiêu là tạo ra các hệ thống động lực ô tô hiệu quả hơn, tiết kiệm nhiên liệu hơn và thân thiện với môi trường hơn. Nghiên cứu về hệ thống hybrid cũng là một hướng đi tiềm năng.

5.2. Tầm Quan Trọng Của Mô Phỏng Trong Ngành Ô Tô Hiện Đại

Mô phỏng đóng vai trò ngày càng quan trọng trong ngành ô tô hiện đại. Nó giúp các nhà sản xuất giảm thời gian và chi phí phát triển, đồng thời nâng cao chất lượng và hiệu suất của ô tô. Mô phỏng cũng là một công cụ quan trọng để đào tạo người lái và phát triển các hệ thống hỗ trợ lái xe tiên tiến. Với sự phát triển của công nghệ, mô phỏng sẽ tiếp tục đóng vai trò quan trọng trong việc định hình tương lai của ngành ô tô.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế quốc dân, ô tô đóng vai trò thiết yếu trong giao thông và vận tải, đáp ứng nhu cầu đi lại ngày càng tăng của người dân. Theo ước tính, việc ứng dụng hộp số tự động trên ô tô đã trở thành xu hướng phổ biến nhằm nâng cao tiện nghi và hiệu suất vận hành. Hộp số tự động giúp giảm thao tác điều khiển, chuyển số êm dịu, đồng thời tăng tính năng động lực học và tiết kiệm nhiên liệu. Tuy nhiên, hộp số tự động có cấu tạo phức tạp và chi phí cao hơn so với hộp số cơ khí truyền thống.

Luận văn tập trung nghiên cứu mô phỏng hệ thống động lực ô tô trang bị hộp số tự động, nhằm khảo sát ảnh hưởng của các thông số thiết kế hộp số đến tính năng động lực học và mức tiêu thụ nhiên liệu. Phạm vi nghiên cứu được giới hạn trong mô hình toán học và mô phỏng trên phần mềm Matlab Simulink, không thực hiện thử nghiệm thực tế do điều kiện hạn chế. Mục tiêu cụ thể là xây dựng mô hình mô phỏng toàn bộ hệ thống truyền lực ô tô, từ động cơ, biến mô thủy lực, hộp số tự động đến thân xe, đồng thời phân tích các kịch bản vận hành như tăng tốc, chuyển số tự động, chạy lên dốc và trong đô thị.

Nghiên cứu có ý nghĩa quan trọng trong việc tối ưu hóa thiết kế hộp số tự động, góp phần nâng cao hiệu suất vận hành, giảm tiêu hao nhiên liệu và tăng tính tiện nghi cho người sử dụng. Kết quả mô phỏng cung cấp cơ sở khoa học cho các nhà sản xuất ô tô và kỹ sư thiết kế trong việc lựa chọn thông số kỹ thuật phù hợp, đồng thời hỗ trợ phát triển các thuật toán điều khiển hộp số tự động hiệu quả hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật ô tô hiện đại, trong đó có:

• Lý thuyết biến mô thủy lực: Biến mô thủy lực là bộ phận trung gian truyền mô men từ động cơ đến hộp số, có khả năng khuyếch đại mô men và giảm rung động. Lý thuyết này mô tả nguyên lý hoạt động, đặc tính truyền mô men, hiệu suất truyền động và các điểm dừng, điểm ly hợp của biến mô.

• Mô hình bánh răng hành tinh: Hộp số tự động sử dụng bộ truyền bánh răng hành tinh với các cơ cấu Wilson, Simson và Ravigneaux để thay đổi tỉ số truyền, đảo chiều và tăng tốc. Lý thuyết này giải thích cấu tạo, nguyên lý vận hành và cách điều khiển các ly hợp, phanh đai để chuyển số tự động.

• Lý thuyết điều khiển hộp số tự động: Hệ thống điều khiển dựa trên ECU động cơ và ECU hộp số (ECT) để xác định thời điểm chuyển số, khóa biến mô và điều chỉnh các van điện từ dựa trên tín hiệu tốc độ xe, góc mở bướm ga và trạng thái tải.

• Mô hình động lực học ô tô: Phương trình cân bằng lực kéo và công suất trên xe, bao gồm các lực cản lăn, cản không khí, cản dốc và quán tính, được sử dụng để mô phỏng vận tốc, gia tốc và tiêu hao nhiên liệu.

Các khái niệm chính bao gồm: mô men động cơ, tỉ số truyền biến mô, hiệu suất truyền động, tỉ số truyền hộp số, lực kéo bánh xe, và suất tiêu hao nhiên liệu.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số trên phần mềm Matlab Simulink, với các bước chính:

• Nguồn dữ liệu: Thông số kỹ thuật động cơ, biến mô thủy lực, hộp số tự động và thân xe được lấy từ tài liệu kỹ thuật và các nghiên cứu trước đây. Các đặc tính động cơ và biến mô được biểu diễn bằng đồ thị đặc tính mô men, tốc độ và suất tiêu hao nhiên liệu.

• Phương pháp phân tích: Mô hình toán học hệ thống truyền lực ô tô được xây dựng dựa trên các phương trình cân bằng công suất và lực kéo. Mô hình bao gồm các khối động cơ, biến mô, hộp số, điều khiển chuyển số và thân xe. Các phương pháp giải tích số như Runge-Kutta được áp dụng trong Simulink để giải hệ phương trình vi phân mô tả hệ thống.

• Cỡ mẫu và timeline: Mô phỏng được thực hiện trên các kịch bản vận hành khác nhau như tăng tốc trên đường bằng, tải thay đổi, chạy lên dốc và trong đô thị. Mỗi kịch bản mô phỏng trong khoảng thời gian từ vài chục đến vài trăm giây để thu thập dữ liệu vận tốc, mô men, tỉ số truyền và tiêu hao nhiên liệu.

• Lý do lựa chọn: Matlab Simulink được chọn vì tính linh hoạt, khả năng mô phỏng hệ thống động lực phức tạp và tích hợp các thư viện điều khiển, toán học phù hợp với nghiên cứu kỹ thuật ô tô.

Phương pháp này cho phép khảo sát ảnh hưởng của các thông số thiết kế hộp số tự động đến hiệu suất vận hành và tiêu hao nhiên liệu mà không cần thực nghiệm thực tế, tiết kiệm thời gian và chi phí.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của ngưỡng chuyển số đến tiêu hao nhiên liệu: Mô phỏng cho thấy việc điều chỉnh ngưỡng chuyển số có thể giảm lượng tiêu thụ nhiên liệu từ 5% đến 10% tùy điều kiện vận hành. Khi chuyển số ở tốc độ động cơ cao hơn, xe có khả năng tăng tốc tốt hơn nhưng tiêu hao nhiên liệu tăng nhẹ.

2. Hiệu suất biến mô thủy lực: Vùng làm việc hiệu suất cao của biến mô nằm trong khoảng 80% đến 91%. Tại các điểm làm việc đồng bộ giữa động cơ và biến mô, mô men truyền đạt từ 170 Nm đến 200 Nm với tốc độ trục biến mô từ 3800 đến 5200 vòng/phút, đảm bảo truyền động êm dịu và tiết kiệm nhiên liệu.

3. Tác động của tải và góc dốc: Khi xe chạy lên dốc với góc nghiêng khoảng 5 độ, mô phỏng cho thấy lượng tiêu thụ nhiên liệu tăng khoảng 15% so với chạy trên đường bằng, đồng thời tốc độ xe giảm trung bình 20%. Hệ thống điều khiển chuyển số tự động điều chỉnh tỉ số truyền phù hợp để duy trì mô men kéo cần thiết.

4. So sánh các chế độ vận hành: Trong điều kiện chạy trong đô thị với nhiều lần dừng, tăng tốc, lượng tiêu thụ nhiên liệu cao hơn khoảng 12% so với chạy liên tục trên đường bằng. Mô hình mô phỏng cho thấy hộp số tự động giúp giảm rung động và tăng tính tiện nghi cho người lái trong các điều kiện phức tạp này.

Thảo luận kết quả

Nguyên nhân chính của các phát hiện trên là do hộp số tự động với biến mô thủy lực và bộ truyền bánh răng hành tinh cho phép truyền mô men liên tục, giảm sốc chuyển số và tối ưu hóa vùng làm việc của động cơ. Việc điều khiển thời điểm chuyển số dựa trên tín hiệu tốc độ và góc mở bướm ga giúp hệ thống vận hành linh hoạt, phù hợp với từng điều kiện tải và địa hình.

So với các nghiên cứu trước đây, kết quả mô phỏng tương đồng về hiệu suất biến mô và ảnh hưởng của ngưỡng chuyển số đến tiêu hao nhiên liệu. Tuy nhiên, nghiên cứu này mở rộng phạm vi mô phỏng với nhiều kịch bản vận hành thực tế hơn, cung cấp cái nhìn toàn diện về ảnh hưởng của thiết kế hộp số tự động.

Dữ liệu có thể được trình bày qua các biểu đồ đặc tính mô men động cơ, hiệu suất biến mô theo tỉ số truyền, đồ thị vận tốc xe và lượng tiêu thụ nhiên liệu theo thời gian, giúp trực quan hóa ảnh hưởng của các thông số thiết kế.

Đề xuất và khuyến nghị

1. Tối ưu hóa ngưỡng chuyển số: Đề xuất điều chỉnh ngưỡng chuyển số dựa trên chế độ lái và điều kiện tải nhằm cân bằng giữa khả năng tăng tốc và tiết kiệm nhiên liệu. Thời gian thực hiện trong vòng 6 tháng, do bộ phận kỹ thuật và phát triển sản phẩm ô tô đảm nhiệm.

2. Nâng cao hiệu suất biến mô thủy lực: Khuyến nghị nghiên cứu và áp dụng vật liệu, thiết kế mới cho biến mô để duy trì hiệu suất trên 90% trong vùng làm việc rộng hơn. Thời gian triển khai 1 năm, phối hợp giữa phòng R&D và nhà cung cấp linh kiện.

3. Phát triển hệ thống điều khiển thông minh: Áp dụng thuật toán điều khiển dựa trên trí tuệ nhân tạo để tự động điều chỉnh thời điểm chuyển số và khóa biến mô theo điều kiện vận hành thực tế. Thời gian nghiên cứu và thử nghiệm khoảng 18 tháng, do nhóm kỹ sư điều khiển và phần mềm thực hiện.

4. Mở rộng mô phỏng và thử nghiệm thực tế: Kết hợp mô phỏng với thử nghiệm thực tế để đánh giá chính xác hơn hiệu quả của các giải pháp thiết kế và điều khiển hộp số tự động. Thời gian thực hiện 2 năm, phối hợp giữa viện nghiên cứu và nhà sản xuất ô tô.

Các giải pháp trên nhằm nâng cao hiệu suất vận hành, giảm tiêu hao nhiên liệu và tăng tính tiện nghi cho người sử dụng, đồng thời góp phần phát triển công nghệ ô tô hiện đại.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế ô tô: Nghiên cứu cung cấp mô hình và phân tích chi tiết về hộp số tự động, hỗ trợ tối ưu thiết kế hệ thống truyền lực và điều khiển chuyển số.

2. Nhà nghiên cứu và phát triển công nghệ ô tô: Tài liệu giúp hiểu sâu về mô phỏng hệ thống động lực, từ đó phát triển các thuật toán điều khiển thông minh và vật liệu mới cho biến mô.

3. Sinh viên và học viên cao học ngành kỹ thuật ô tô: Luận văn là nguồn tham khảo quý giá về lý thuyết biến mô, bánh răng hành tinh, mô hình toán học và ứng dụng Matlab Simulink trong mô phỏng kỹ thuật.

4. Nhà sản xuất và bảo trì ô tô: Hiểu rõ cấu tạo, nguyên lý hoạt động và các yếu tố ảnh hưởng đến hiệu suất hộp số tự động giúp nâng cao chất lượng sản phẩm và dịch vụ bảo trì.

Mỗi nhóm đối tượng có thể áp dụng kiến thức từ luận văn để cải tiến sản phẩm, nâng cao hiệu quả nghiên cứu hoặc phục vụ công tác đào tạo và vận hành thực tế.

Câu hỏi thường gặp

1. Hộp số tự động khác gì so với hộp số cơ khí?
   Hộp số tự động sử dụng bộ truyền bánh răng hành tinh và biến mô thủy lực để chuyển số tự động, giảm thao tác người lái và tăng tính êm dịu khi chuyển số. Trong khi đó, hộp số cơ khí yêu cầu người lái thao tác chuyển số bằng tay, dễ gây sốc và tiếng ồn.

2. Tại sao phải mô phỏng hệ thống truyền lực ô tô?
   Mô phỏng giúp đánh giá hiệu suất, tiêu hao nhiên liệu và tính năng động lực học của ô tô trong nhiều điều kiện vận hành mà không cần thử nghiệm thực tế, tiết kiệm chi phí và thời gian nghiên cứu.

3. Phần mềm Matlab Simulink có ưu điểm gì trong nghiên cứu này?
   Matlab Simulink cung cấp môi trường mô phỏng đồ họa, tích hợp các thư viện điều khiển và toán học, cho phép xây dựng mô hình phức tạp, giải hệ phương trình vi phân và phân tích kết quả trực quan.

4. Hiệu suất biến mô thủy lực ảnh hưởng thế nào đến vận hành xe?
   Hiệu suất biến mô cao giúp truyền mô men hiệu quả, giảm tổn hao năng lượng, tăng khả năng tăng tốc và tiết kiệm nhiên liệu. Vùng làm việc hiệu suất từ 80% đến 91% là tối ưu cho biến mô.

5. Làm thế nào để cải thiện tiết kiệm nhiên liệu qua điều khiển hộp số?
   Điều chỉnh ngưỡng chuyển số phù hợp với điều kiện vận hành giúp động cơ hoạt động trong vùng tiêu hao nhiên liệu thấp, đồng thời sử dụng thuật toán điều khiển thông minh để tối ưu thời điểm chuyển số và khóa biến mô.

Kết luận

• Luận văn đã xây dựng thành công mô hình mô phỏng hệ thống truyền lực ô tô trang bị hộp số tự động trên Matlab Simulink, bao gồm động cơ, biến mô, hộp số và thân xe.
• Phân tích cho thấy ngưỡng chuyển số và hiệu suất biến mô thủy lực ảnh hưởng rõ rệt đến tính năng động lực học và tiêu hao nhiên liệu của xe.
• Mô phỏng các kịch bản vận hành thực tế như tăng tốc, tải thay đổi, chạy lên dốc và trong đô thị giúp đánh giá toàn diện hiệu quả thiết kế hộp số tự động.
• Đề xuất các giải pháp tối ưu hóa ngưỡng chuyển số, nâng cao hiệu suất biến mô và phát triển hệ thống điều khiển thông minh nhằm cải thiện hiệu suất vận hành và tiết kiệm nhiên liệu.
• Các bước tiếp theo bao gồm mở rộng mô phỏng, thử nghiệm thực tế và ứng dụng các thuật toán điều khiển tiên tiến để hoàn thiện hệ thống truyền lực ô tô hiện đại.

Đề nghị các nhà nghiên cứu và kỹ sư ô tô tiếp tục phát triển và ứng dụng kết quả nghiên cứu nhằm nâng cao chất lượng và hiệu quả vận hành của xe ô tô trang bị hộp số tự động.

Trích đoạn nội dung tài liệu

Chương I: TỔNG QUAN VỀ HỘP SỐ TỰ ĐỘNG VÀ VẤN ĐỀ CẦN NGHIÊN CỨU 1. Hộp số ô tô 1. Hộp số thường Hộp số thường trên ô tô có kết cấu đơn giản nên giá thành rẻ; tuy nhiên hộp số thường con tồn tại các nhược điểm sau: a. Hiệu số truyền thấp do mất công suất khi phải truyền qua các cặp bánh răng.

Làm việc có tiếng ồn do các cặp bánh răng an khớp với nhau. Chuyển số khó khăn. Việc chuyển số hoàn toàn phụ thuộc vào thao tác của người điều khiển.1 Hộp số thường 1. Hộp số vô cấp Không giống như hộp số truyền thống, hộp số vô cấp (continuously variable transmission – CVT) không có các cặp bánh răng tạo tỉ số truyền.

CVT thường hoạt động trên một hệ thống puli (ròng rọc) và dây đai truyền cho phép thay đổi vô cấp và liên tục, không tách biệt riêng rẽ các số. Hệ puli với đường kính thay đổi là thành phần chính của CVT. Mỗi puli được tạo thành từ hai khối hình nón có góc nghiêng 20 độ đặt 9 đối diện với nhau. Một dây đai chạy trong rãnh giữa hai khối hình nón này.

Hai khối hình nón này có thể thay đổi khoảng cách giữa chúng. Khi hai khối hình nón tách xa nhau, dây đai ngập sâu vào trong rãnh và bán kính của dây đai quấn quanh puli sẽ giảm đi. Khi hai khối hình nón này ở gần nhau, bán kính của dây đai tăng lên.2 Hộp số vô cấp Hệ puli gồm một puli chủ động nối với trục quay của động cơ. Puli thứ hai gọi là puli bị động có chức năng truyền mô men đến trục dẫn động bánh xe.

Tỉ số giữa bán kính quay trên puli chủ động và bán kính quay của puli bị động xác lập nên “số”. Khi một puli tăng bán kính và cái kia giảm bán kính để giữ cho dây đai luôn bám chặt vào giữa hai khối hình nón, chúng sẽ tạo ra vô số các tỉ số truyền, từ mức thấp nhất cho đến cao nhất. Ưu điểm của CVT là giảm những cú sốc khi chuyển số qua đó có thể tăng đáng kể khả năng tiết kiệm nhiên liệu. Tuy nhiên, dây đai của nó cũng có thể bị trượt và kéo giãn, làm giảm hiệu suất hoạt động.

Điểm yếu lớn nhất của CVT là không chịu được mô-men xoắn cao, do đó không ứng dụng được với xe thể thao. Song sự đơn giản của CVT đã biến chúng trở thành lý tưởng cho xe máy. Xe hybrid lắp CVT cũng đang phổ biến và hộp số này đang được sử dụng cho chiếc Toyota Prius danh tiếng.3 Hộp số tự động 1. Đặc điểm của hộp số tự động là: Quá trình chuyển số được thực hiện tự động; Mô men xoắn được truyền đến các bánh xe chủ động một cách êm dịu và gần như liên tục, tương ứng với lực cản chuyển động và tốc độ chuyển động của ô tô.

Tăng được khả năng động lực học của ô tô. Giảm được tải trọng động tác dụng lên các chi tiết của hệ thống truyền lực, tránh được quá tải cho động cơ và hệ thống truyền lực vì giữa chúng được nối với nhau bằng biến mô thuỷ lực. Giảm được thao tác điều khiển ly hớp và hộp số, giảm cường độ lao động của người lái, tăng tính tiện nghi của ô tô. Tuy nhiên, hộp số tự động cũng có nhược điểm là kết cấu phức tạp, giá thành cao.

Sự khác biệt chủ yếu giữa hộp số tự động và hộp số cơ khí là hộp số cơ khí thay đổi số truyền bằng tay thông qua người lái để các bánh răng ăn khớp với nhau để tạo nên giá trị tỉ số truyền khác nhau giữa trục sơ cấp (nối liền với động cơ) và trục thứ cấp (nối liền với trục truyền ra các cầu chủ động). Trong khi ở hộp số tự động thì khác hẳn, bộ bánh răng hành tinh sẽ thực hiện tất cả những nhiệm vụ phức tạp đó.3 Hộp số tự động 11 Với hộp số tự động việc chuyển số là hoàn toàn tự động tùy theo tải, điều kiện mặt đường… Cấu tạo bên trong một hộp số tự động, ta thấy có sự sắp đặt thành từng phần riêng rẽ ở từng không gian hợp lý bao gồm: - Biến mô thủy lực. - Một bộ truyền bánh răng hành tinh. - Một bộ phanh đai dùng để khoá các phần của bộ truyền bánh răng hành tinh.

- Một bộ gồm ba mảnh ly hợp ướt làm việc trong dầu dùng để khoá các phần của bộ truyền. - Một hệ thống thuỷ lực để điều khiển các ly hợp và phanh đai. - Một bộ bơm bánh răng lớn để luân chuyển dầu truyền động trong hộp số. Bất cứ bộ truyền bánh răng hành tinh cơ sở nào cũng có ba phần chính: - Bánh răng mặt trời (S); - Các bánh răng hành tinh và giá bánh răng hành tinh (C); - Vành răng ngoài (R); Hộp số tự động trước kia thường có 4 số tiến và 1 số lùi tuy nhiên hiện nay đã sử dụng hộp số 7 - 8 số tiến và 1 số lùi nhằm tăng tính năng động lực học và tiết kiệm nhiên liệu.

Cấu tạo và nguyên lý hoạt động của các bộ phận Hộp số tự động bao gồm các bộ phận chính sau : - Bộ biến mô; - Bộ bánh răng hành tinh; - Bộ điều khiển thuỷ lực hoặc điện; - Bộ truyền động bánh răng cuối cùng (Đối với loại hộp số tự động sử dụng trên ô tô FF); Các thanh điều khiển; - Dầu hộp số tự động. 12 Chúng thực hiện phần lớn các chức năng của hộp số tự động, các bộ phận này phải vận hành chính xác cũng như phải kết hợp chặt chẽ với nhau. Bộ biến mô thuỷ lực Biến mô thuỷ lực được lắp ở đầu vào của chuỗi bánh răng truyền động hộp số và được bắt bằng bulông vào trục sau của trục khuỷu thông qua tấm truyền động. Bộ biến mô được đổ đầy bằng dầu hộp số tự động, nó làm tăng mô men do động cơ tạo ra và truyền mô men này đến hộp số hoặc đóng vai trò như một khớp nối thuỷ lực truyền mô men đến hộp số.

Trên xe có lắp hộp số tự động, bộ biến mô cũng có tác dụng như bánh đà của động cơ. Do không cần có một bánh đà nặng như vậy trên xe có hộp số thường, nên xe có hộp số tự động sử dụng tấm truyền động có vành bên ngoài dạng vành răng dùng cho việc khởi động động cơ bằng mô tơ khởi động. Khi tấm dẫn động quay với tốc độ cao cùng với biến mô thuỷ lực, trọng lượng của nó sẽ tạo nên sự cân bằng tốt nhằm ngăn chặn sự rung động khi quay với tốc độ cao. Các chức năng của bộ biến mô: Tăng mô men do động cơ tạo ra; Đóng vai trò như một ly hợp thuỷ lực để truyền hay không truyền mô men động cơ đến hộp số; Hấp thụ các dao động xoắn của động cơ và hệ thống truyền lực; Có tác dụng như một bánh đà để làm đều chuyển động quay của động cơ; Dẫn động bơm dầu của hệ thống điều khiển thuỷ lực.

Biến mô thuỷ lực gồm có 3 bộ phận cơ bản: - Bánh bơm (B) Bánh bơm gắn liền với vỏ biến mô, nó có rất nhiều cánh biên dạng cong được bố trí theo hướng kính ở bên trong. Vành dẫn hướng được bố trí trên cạnh trong của bánh bơm để dẫn hướng cho dòng chảy của dầu. Vỏ của biến mô được nối với trục khuỷu động cơ qua tấm dẫn động.4 Sơ đồ cấu tạo biến mô - Bánh tuabin (T) Cũng như bánh bơm, bánh tuabin có rất nhiều cánh dẫn được bố trí bên trong. Hướng cong của các cánh dẫn này ngược chiều với cánh dẫn trên bánh bơm.

Bánh tuabin được lắp trên trục sơ cấp hộp số. - Stato và khớp một chiều (Bánh phản ứng - P) Stato được đặt giữa bánh bơm và bánh tuabin. Nó được lắp trên trục stato, và trục này được lắp cố định vào vỏ hộp số qua khớp một chiều. Các cánh dẫn của stato nhận dòng dầu khi nó đi ra khỏi rôto tuabin và hướng nó đập vào mặt sau của cánh dẫn trên bánh bơm làm cho bánh bơm được cường hoá.

Khớp một chiều cho phép stato quay cùng chiều với trục khuỷu động cơ. Tuy nhiên nếu stato có xu hướng quay theo chiều ngược lại, khớp một chiều sẽ khoá stato 14 lại không cho nó quay. Do vậy stato quay hay bị khoá phụ thuộc vào hướng của dòng dầu đập vào cánh dẫn của nó. Nguyên lý làm việc của biến mô: *Sự truyền mô men (Hình 1.5) Khi tốc độ của bơm tăng thì lực li tâm làm cho dầu bắt đầu chảy từ tâm bánh bơm ra phía ngoài.

Khi tốc độ bánh bơm tăng lên nữa thì dầu sẽ bị ép văng ra khỏi bánh bơm. Dầu va vào cánh của bánh tua bin làm cho bánh tua bin bắt đầu quay cùng chiều với bánh bơm. Dầu chảy vào trong dọc theo cánh của bánh tua bin. Khi nó chui được vào bên trong bánh tua bin thì mặt cong trong của cánh sẽ đổi hướng dầu ngược lại về phía bánh bơm và chu kỳ lại bắt đầu từ đầu.

Việc truyền mô men được thực hiện nờ sự tuần hoàn dầu qua bánh bơm và tua bin.5 Sự truyền mô men của biến mô 15 *Khuyếch đại mô men (Hình 1.6) Việc khuyếch đại mô men được biến mô thực hiện bằng cách dẫn dầu khi nó vẫn còn năng lượng sau khi đã đi qua bánh tua bin trở về bánh bơm qua cánh của stato. Nói cách khác, bánh bơm được quay do mô men từ động cơ mà mô men này lại được bổ sung dầu quay về từ bánh tua bin. Có thể nói rằng bánh bơm khuyếch đại mô men ban đầu để dẫn động bánh tua bin.6 Khuyếch đại mô men của biến mô *Tính năng của biến mô (Hình 1.7) Độ khuyếch đại mô men do bộ biến mô sẽ tăng theo tỉ lệ với dòng xoáy. Có nghĩa là mô men sẽ trở thành cực đại khi bánh tua bin dừng.

Hoạt động của biến mô được chia thành hai dải hoạt động: - Dải biến mô, trong đó có sự khuyếch đại mô men - Dải khớp nối, trong đó chỉ thuần túy diễn ra việc truyền mô men và sự khuyếch đại mô men không xảy ra. 16 Điểm ly hợp là dường phân chia giữa hai phạm vi đó. Hiệu suất truyền động của biến mô cho thấy năng lượng truyền cho bánh bơm được truyền tới bánh tua bin với hiệu quả ra sao. Năng lượng ở đây là công suất của bản thân động cơ, tỉ lệ với tốc độ động cơ và mô men động cơ.
