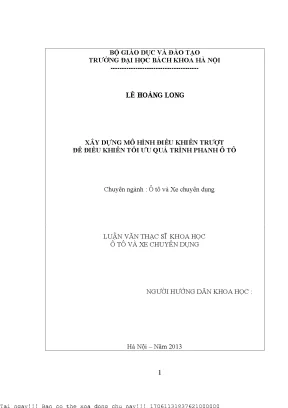

Xây Dựng Mô Hình Điều Khiển Tối Ưu Quá Trình Phanh Ô Tô

Tài liệu nghiên cứu Xây dựng mô hình điều khiển trượt để điều khiển tối ưu quá trình phanh ô tô, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Lê Hoàng Long
• Người hướng dẫn: PGS. Phạm Hữu Nam
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Ô Tô và Xe Chuyên Dụng
• Đề tài: Mô Hình Điều Khiển Tối Ưu Quá Trình Phanh Ô Tô
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Yêu cầu chất lượng phanh
• 1.2. Đặc điểm làm việc của hệ thống ABS
• 1.3. Các thuật toán điều khiển ABS đang được áp dụng
• 1.4. Phương pháp điều khiển theo độ trượt
• 1.5. Phương pháp điều khiển theo gia tốc ngưỡng
• 1.6. Điều khiển PID
• 1.7. Phương pháp điều khiển Sliding Mode
• 1.8. Các nghiên cứu trong và ngoài nước về phương pháp điều khiển ABS
• 1.8.1. Một số kết quả nghiên cứu trên thế giới
• 1.8.2. Một số kết quả nghiên cứu trong nước
• 1.9. Đặt vấn đề nghiên cứu
• 1.10. Thuật toán điều khiển Sliding Mode cho hệ thống ABS
• 1.10.1. Thuật toán điều khiển Sliding Mode
• 1.10.2. Khái niệm Sliding Mode
• 1.10.3. Luật điều khiển Sliding Mode
• 1.10.4. Hiện tượng dao động của trạng thái
• 1.10.5. Ứng dụng Sliding Mode cho điều khiển ABS
• 1.10.6. Xác định mặt phẳng trượt
• 1.10.7. Xây dựng luật điều khiển trượt
• 2. BĂNG THỬ PHANH ABS ¼
• 2.1. Băng thử phanh ABS mô hình ¼
• 2.2. Nguyên lý hoạt động của băng thử
• 2.3. Bộ thu thập dữ liệu, bộ điều khiển ABS
• 3. ĐỘNG LỰC HỌC PHANH ABS TRÊN BĂNG THỬ
• 3.1. Động lực học bánh xe
• 3.2. Mô hình lốp
• 3.3. Động lực học phanh thân xe
• 4. MÔ PHỎNG HỆ THỐNG ABS TRÊN MÁY TÍNH
• 4.1. Mô hình hóa hệ thống thủy lực của hệ thống phanh ABS ¼
• 4.2. Mô hình hóa động lực học phanh ¼ xe
• 4.3. Mô phỏng bộ điều khiển ABS
• 5. CÁC KẾT QUẢ THỬ NGHIỆM VÀ ĐÁNH GIÁ
• 5.1. Mục đích thử nghiệm
• 5.2. Thử nghiệm trên mô hình mô phỏng bằng máy tính
• 5.3. Thử nghiệm thuật toán điều khiển theo gia tốc ngưỡng
• 5.4. Thử nghiệm thuật toán đề xuất
• 5.5. Thử nghiệm trên băng thử phanh
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Mô Hình Điều Khiển Tối Ưu Quá Trình Phanh Ô Tô

Hệ thống phanh ABS là một tiêu chuẩn quan trọng, đảm bảo an toàn cho xe hơi hiện đại. Việc điều khiển phanh ô tô hiệu quả là yếu tố then chốt. Nghiên cứu tập trung vào xây dựng mô hình điều khiển sử dụng thuật toán điều khiển trượt (Sliding Mode) cho hệ thống ABS. Mục tiêu là tối ưu quá trình phanh, nâng cao hiệu quả và tính ổn định. Bài toán này đòi hỏi giải quyết nhiều vấn đề lý thuyết và thực nghiệm phức tạp. Luận văn này trình bày một hướng tiếp cận mới để giải quyết vấn đề này. Việc mô phỏng quá trình phanh và thử nghiệm trên băng thử là các bước quan trọng để đánh giá hiệu quả của thuật toán điều khiển phanh. Hệ thống phanh ABS đã trở thành một trong những tiêu chuẩn của xe hơi trên thị trường.

1.1. Tầm Quan Trọng của Hệ Thống Phanh ABS Hiện Đại

Hệ thống phanh ABS là một trong những hệ thống an toàn chủ động quan trọng nhất trên ô tô. ABS giúp ngăn ngừa hiện tượng bó cứng phanh, cho phép người lái duy trì khả năng kiểm soát xe khi phanh gấp hoặc trên đường trơn trượt. Điều này đặc biệt quan trọng trong các tình huống khẩn cấp, nơi mà khả năng phản ứng nhanh chóng và chính xác có thể tạo ra sự khác biệt lớn. An toàn phanh ô tô được nâng cao nhờ ứng dụng điều khiển phanh ABS.

1.2. Mục Tiêu Tối Ưu Hóa Quá Trình Phanh và Độ An Toàn

Mục tiêu chính của việc tối ưu hóa quá trình phanh là giảm thiểu quãng đường phanh và thời gian phanh trong khi vẫn duy trì sự ổn định hướng của xe. Điều này đòi hỏi hệ thống phanh phải có khả năng điều chỉnh lực phanh tác dụng lên từng bánh xe một cách độc lập, dựa trên thông tin về điều kiện đường xá, tốc độ xe và góc lái. Hiệu suất phanh ô tô được cải thiện bằng cách sử dụng mô hình điều khiển tối ưu quá trình phanh. Hệ thống phanh thông minh có thể đưa ra các quyết định chính xác hơn và phản ứng nhanh hơn so với người lái.

II. Thách Thức Trong Điều Khiển Tối Ưu Quá Trình Phanh Xe

Việc xây dựng một mô hình điều khiển tối ưu cho hệ thống phanh ô tô đối mặt với nhiều thách thức. Các yếu tố như điều kiện mặt đường thay đổi, độ trễ của hệ thống thủy lực, và tính phi tuyến của đặc tính lốp xe gây khó khăn cho việc điều khiển lực phanh chính xác. Thuật toán điều khiển phanh phải đủ mạnh mẽ để đối phó với những biến động này và đảm bảo hiệu quả phanh cao nhất. Việc phân tích quá trình phanh chi tiết là cần thiết để xác định các yếu tố ảnh hưởng đến hiệu suất. Việc mô hình hóa hệ thống phanh cũng gặp nhiều khó khăn do tính phức tạp của hệ thống.

2.1. Yếu Tố Phi Tuyến và Thay Đổi của Điều Kiện Đường Xá

Đặc tính phi tuyến của lốp xe và các yếu tố khác trong hệ thống phanh tạo ra sự phức tạp trong việc điều khiển. Điều kiện đường xá thay đổi liên tục, từ đường khô ráo đến đường ướt hoặc băng tuyết, đòi hỏi hệ thống phanh phải có khả năng thích ứng nhanh chóng. Việc điều khiển thích ứng quá trình phanh là một giải pháp tiềm năng để giải quyết vấn đề này. Các thuật toán điều khiển phải được thiết kế để hoạt động hiệu quả trong mọi điều kiện.

2.2. Độ Trễ Hệ Thống Thủy Lực và Sai Số Cảm Biến Ảnh Hưởng

Độ trễ của hệ thống thủy lực và sai số của các cảm biến đo lường trạng thái xe có thể ảnh hưởng đáng kể đến hiệu quả của quá trình phanh. Độ trễ làm chậm phản ứng của hệ thống, trong khi sai số cảm biến làm giảm độ chính xác của các thông tin đầu vào. Việc bù trừ độ trễ và giảm thiểu sai số cảm biến là những yếu tố quan trọng trong thiết kế hệ thống điều khiển phanh. Cảm biến phanh cần có độ chính xác cao để đảm bảo hiệu quả điều khiển tối ưu.

2.3. Giới hạn về khả năng đo đạc và điều khiển

Việc đo đạc chính xác các thông số quan trọng như độ trượt giữa bánh xe và mặt đường là một thách thức lớn. Độ trượt không thể đo trực tiếp và phải được ước lượng từ các thông số khác. Đồng thời, khả năng điều khiển quá trình phanh bị giới hạn bởi các yếu tố như độ trễ của van điều khiển và độ phân giải của bộ điều khiển điện tử. Tín hiệu phanh cần được xử lý cẩn thận để đảm bảo độ chính xác cao nhất.

III. Phương Pháp Điều Khiển Trượt Tối Ưu Phanh Ô Tô Sliding Mode

Điều khiển trượt (Sliding Mode Control - SMC) là một phương pháp mạnh mẽ để điều khiển hệ thống phi tuyến và không xác định. SMC có khả năng ổn định hệ thống ngay cả khi có sự thay đổi về tham số và nhiễu tác động. Trong lĩnh vực điều khiển phanh ô tô, SMC được sử dụng để thiết kế thuật toán điều khiển giúp duy trì độ trượt của bánh xe trong phạm vi tối ưu. Nguyên lý của SMC là ép hệ thống vào một bề mặt trượt (sliding surface) và giữ hệ thống trên bề mặt này.

3.1. Nguyên Lý Cơ Bản của Điều Khiển Trượt Sliding Mode

Điều khiển trượt hoạt động bằng cách thiết kế một bề mặt trượt trong không gian trạng thái của hệ thống. Mục tiêu là ép hệ thống vào bề mặt này và giữ cho hệ thống di chuyển trên bề mặt trượt. Khi hệ thống ở trên bề mặt trượt, động lực học của hệ thống được xác định bởi phương trình của bề mặt trượt, làm cho hệ thống ít nhạy cảm hơn với các nhiễu và thay đổi tham số. Luật điều khiển Sliding Mode đảm bảo tính ổn định của hệ thống.

3.2. Ứng Dụng Điều Khiển Trượt trong Hệ Thống Phanh ABS

Trong hệ thống phanh ABS, điều khiển trượt có thể được sử dụng để điều chỉnh áp suất phanh một cách liên tục, nhằm duy trì độ trượt của bánh xe trong phạm vi tối ưu. Bề mặt trượt được thiết kế sao cho khi độ trượt của bánh xe nằm trên bề mặt trượt, hệ thống phanh sẽ hoạt động với hiệu suất cao nhất và sự ổn định tốt nhất. Ứng dụng Sliding Mode cho điều khiển ABS giúp cải thiện hiệu quả phanh.

3.3. Ưu Điểm Của Điều Khiển Trượt Trong Quá Trình Phanh

Phương pháp điều khiển trượt có một số ưu điểm nổi bật trong việc điều khiển quá trình phanh: tính mạnh mẽ (robustness) đối với các nhiễu và sự thay đổi tham số, khả năng ổn định hệ thống, và khả năng đạt được hiệu suất cao. Điều khiển trượt cũng tương đối dễ thực hiện và có thể được điều chỉnh để phù hợp với các yêu cầu cụ thể của từng loại xe và điều kiện đường xá. Thuật toán điều khiển Sliding Mode có thể thích ứng với các điều kiện khác nhau.

IV. Mô Hình Hóa và Mô Phỏng Hệ Thống Phanh ABS Tối Ưu Hiệu Quả

Để đánh giá hiệu quả của thuật toán điều khiển trượt, cần xây dựng mô hình hóa hệ thống phanh ABS và tiến hành mô phỏng quá trình phanh. Mô hình phải bao gồm các thành phần chính của hệ thống, như hệ thống thủy lực, cơ cấu phanh, và đặc tính lốp xe. Kết quả mô phỏng sẽ cho thấy khả năng của thuật toán trong việc tối ưu hóa năng lượng phanh và duy trì độ ổn định. Mô phỏng hệ thống phanh giúp kiểm tra và điều chỉnh các tham số điều khiển.

4.1. Xây Dựng Mô Hình Toán Học Hệ Thống Thủy Lực ABS

Hệ thống thủy lực ABS là một hệ thống phức tạp bao gồm các van điều khiển, bơm, và xy lanh phanh. Để mô hình hóa hệ thống này, cần phải xác định các phương trình toán học mô tả sự thay đổi áp suất và dòng chảy trong các thành phần khác nhau. Mô hình phải tính đến độ trễ của van, đặc tính của bơm, và sự nén của dầu phanh. Van điều khiển phanh cần được mô hình hóa chính xác.

4.2. Mô Phỏng Động Lực Học Quá Trình Phanh và Tương Tác Bánh Xe Đường

Động lực học của quá trình phanh liên quan đến sự tương tác giữa bánh xe và mặt đường. Để mô phỏng quá trình này, cần sử dụng các mô hình lốp xe phù hợp, như mô hình Dugoff hoặc Pacejka. Các mô hình này mô tả mối quan hệ giữa lực bám, độ trượt, và góc trượt của bánh xe. Độ bám đường là một yếu tố quan trọng trong mô phỏng quá trình phanh xe.

4.3. Tích Hợp Mô Hình Điều Khiển và Đánh Giá Hiệu Suất Mô Phỏng

Sau khi xây dựng mô hình hệ thống thủy lực và động lực học, cần tích hợp mô hình điều khiển trượt vào mô hình tổng thể. Sau đó, tiến hành mô phỏng với các điều kiện đường xá và tốc độ khác nhau để đánh giá hiệu suất của thuật toán điều khiển. Các chỉ số hiệu suất bao gồm quãng đường phanh, thời gian phanh, và độ ổn định của xe. Quãng đường phanh là một chỉ số quan trọng để đánh giá hiệu suất phanh.

V. Thử Nghiệm và Đánh Giá Mô Hình Điều Khiển Tối Ưu ABS

Sau khi mô phỏng, cần tiến hành thử nghiệm thực tế để xác nhận kết quả và điều chỉnh mô hình điều khiển. Thử nghiệm có thể được thực hiện trên băng thử phanh hoặc trên đường thử. Dữ liệu thu thập được sẽ được sử dụng để đánh giá hiệu quả của thuật toán và so sánh với các phương pháp điều khiển phanh khác. Mục đích là để chứng minh tính ưu việt của phương pháp điều khiển trượt trong việc tối ưu hóa quá trình phanh ô tô. Kết quả nghiên cứu sẽ cho thấy tiềm năng ứng dụng của mô hình.

5.1. Thử Nghiệm Thuật Toán Điều Khiển Trên Băng Thử Phanh

Băng thử phanh là một công cụ quan trọng để kiểm tra hiệu suất của hệ thống phanh trong điều kiện được kiểm soát. Thử nghiệm trên băng thử cho phép đo lường chính xác các thông số như lực phanh, áp suất phanh, và tốc độ bánh xe. Kết quả thử nghiệm sẽ được sử dụng để so sánh với kết quả mô phỏng và điều chỉnh các tham số điều khiển. Lực phanh cần được đo lường chính xác trong quá trình thử nghiệm.

5.2. Đánh Giá Khả Năng Ứng Dụng Thực Tế của Thuật Toán Đề Xuất

Để đánh giá khả năng ứng dụng thực tế của thuật toán điều khiển, cần tiến hành thử nghiệm trên đường thử với các điều kiện đường xá và tốc độ khác nhau. Thử nghiệm này sẽ cho thấy khả năng của thuật toán trong việc đối phó với các yếu tố nhiễu và sự thay đổi điều kiện môi trường. Kết quả thử nghiệm sẽ được sử dụng để đánh giá tính ổn định, tính mạnh mẽ, và khả năng thích ứng của thuật toán. Ứng dụng điều khiển trong thực tế cần được kiểm tra kỹ lưỡng.

5.3. So Sánh Hiệu Quả với Các Phương Pháp Điều Khiển Phanh Khác

Để chứng minh tính ưu việt của phương pháp điều khiển trượt, cần so sánh hiệu quả của nó với các phương pháp điều khiển phanh khác, như điều khiển PID hoặc điều khiển theo gia tốc ngưỡng. So sánh này sẽ dựa trên các chỉ số hiệu suất như quãng đường phanh, thời gian phanh, và độ ổn định của xe. Kết quả so sánh sẽ cho thấy liệu phương pháp điều khiển trượt có thực sự vượt trội so với các phương pháp khác hay không. Điều khiển phanh EBD và các phương pháp khác cần được so sánh để đánh giá tính hiệu quả.

VI. Kết Luận Hướng Phát Triển Mô Hình Điều Khiển Phanh Ô Tô

Nghiên cứu này đã trình bày một phương pháp tiếp cận mới để điều khiển tối ưu quá trình phanh ô tô sử dụng thuật toán điều khiển trượt. Kết quả mô phỏng và thử nghiệm cho thấy phương pháp này có tiềm năng cải thiện hiệu quả phanh và độ ổn định của xe. Tuy nhiên, cần có thêm nghiên cứu để hoàn thiện mô hình điều khiển và đánh giá khả năng ứng dụng thực tế. Hướng phát triển tiếp theo có thể tập trung vào việc tối ưu hóa các tham số điều khiển và tích hợp các hệ thống phanh tái sinh.

6.1. Tổng Kết Kết Quả Nghiên Cứu và Đóng Góp Mới

Nghiên cứu này đã đóng góp vào lĩnh vực điều khiển phanh ô tô bằng cách đề xuất một thuật toán điều khiển trượt mới, được thiết kế để tối ưu hóa hiệu suất phanh và độ ổn định của xe. Kết quả nghiên cứu cho thấy thuật toán này có tiềm năng vượt trội so với các phương pháp điều khiển truyền thống. Tuy nhiên, cần có thêm nghiên cứu để hoàn thiện thuật toán và đánh giá khả năng ứng dụng thực tế. Đóng góp mới của nghiên cứu này là ứng dụng thành công thuật toán Sliding Mode.

6.2. Hướng Nghiên Cứu Phát Triển Hệ Thống Phanh Tương Lai

Trong tương lai, hệ thống phanh ô tô sẽ ngày càng trở nên thông minh và tích hợp hơn. Nghiên cứu phát triển có thể tập trung vào việc tích hợp các hệ thống phanh tái sinh, sử dụng các cảm biến tiên tiến để đo lường trạng thái xe và điều kiện đường xá, và phát triển các thuật toán điều khiển thích ứng có khả năng tự học và tối ưu hóa. Hệ thống phanh tương lai sẽ ngày càng thông minh và hiệu quả hơn. Phanh tự động và các công nghệ liên quan sẽ được phát triển mạnh mẽ.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống phanh chống bó cứng bánh xe (ABS) đã trở thành một tiêu chuẩn an toàn quan trọng trên ô tô hiện đại, góp phần giảm thiểu tai nạn giao thông do mất kiểm soát khi phanh gấp. Theo ước tính, hơn 60 năm phát triển, ABS đã trải qua nhiều cải tiến từ cơ khí thủy lực đến điều khiển điện tử phức tạp, nhằm tối ưu hóa hiệu quả phanh và ổn định hướng chuyển động của xe. Tuy nhiên, việc thiết kế thuật toán điều khiển ABS vẫn còn nhiều thách thức do tính phi tuyến, độ trễ và nhiễu trong hệ thống, cũng như sự biến đổi liên tục của điều kiện mặt đường và tải trọng.

Mục tiêu nghiên cứu của luận văn là xây dựng mô hình điều khiển trượt (Sliding Mode Control - SMC) để điều khiển tối ưu quá trình phanh ô tô, nhằm nâng cao hiệu quả phanh và ổn định hướng trong các điều kiện vận hành khác nhau. Nghiên cứu tập trung vào hệ thống phanh ABS thủy lực-điện từ, sử dụng băng thử phanh mô hình ¼ tại Phòng thí nghiệm Điện và Điều khiển tự động, Đại học Bách Khoa Hà Nội. Phạm vi nghiên cứu bao gồm việc phát triển thuật toán điều khiển, mô phỏng trên máy tính và thử nghiệm thực nghiệm trên băng thử trong năm 2012-2013.

Ý nghĩa nghiên cứu được thể hiện qua việc cải thiện khả năng kiểm soát độ trượt bánh xe trong quá trình phanh, giảm quãng đường phanh và tăng tính ổn định hướng, đặc biệt trên các mặt đường có hệ số bám thấp. Kết quả nghiên cứu góp phần nâng cao an toàn giao thông và phát triển công nghệ điều khiển tự động trong ngành công nghiệp ô tô.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết điều khiển trượt (Sliding Mode Control - SMC): Phương pháp điều khiển phi tuyến, sử dụng luật điều khiển không liên tục để đưa trạng thái hệ thống về một mặt phẳng trượt trong không gian trạng thái, giúp hệ thống bền vững trước các nhiễu và bất định. SMC có khả năng ổn định các hệ thống phi tuyến và giảm thiểu sai số đo đạc.

• Mô hình động lực học bánh xe và hệ thống phanh ABS: Bao gồm mô hình lốp Dugoff, mô hình thủy lực của bộ chấp hành ABS, và mô hình động lực học phanh ¼ xe. Các mô hình này mô phỏng lực bám dọc, lực bám ngang, độ trượt bánh xe và áp suất phanh.

• Khái niệm hệ số trượt và lực bám: Hệ số trượt (\lambda) được tính theo công thức (\lambda = \frac{v - \omega r}{v}), trong đó (v) là vận tốc thân xe, (\omega) là vận tốc góc bánh xe, và (r) là bán kính bánh xe. Lực bám dọc và ngang phụ thuộc vào hệ số trượt và phản lực từ mặt đường.

• Phương pháp điều khiển PWM (Pulse Width Modulation): Sử dụng để điều khiển độ mở van điện từ trong bộ chấp hành ABS, giúp tăng giảm áp suất phanh một cách mượt mà, hạn chế xung động và hiện tượng dao động.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm dữ liệu thực nghiệm thu thập từ băng thử phanh ABS mô hình ¼ tại Đại học Bách Khoa Hà Nội, kết hợp với mô phỏng trên phần mềm Matlab/Simulink. Cỡ mẫu thử nghiệm được thực hiện trên mô hình ¼ bánh xe, đại diện cho điều kiện phanh thực tế.

Phương pháp phân tích sử dụng bao gồm:

• Mô phỏng động lực học hệ thống ABS và thuật toán điều khiển Sliding Mode trên máy tính để đánh giá hiệu quả điều khiển.

• Thử nghiệm thực nghiệm trên băng thử phanh mô hình ¼ để thu thập dữ liệu vận tốc bánh xe, gia tốc góc bánh xe, áp suất phanh và quãng đường phanh.

• Phân tích số liệu bằng các công cụ thống kê và so sánh với các thuật toán điều khiển ABS truyền thống như điều khiển theo độ trượt, gia tốc ngưỡng và PID.

Timeline nghiên cứu kéo dài trong năm 2012-2013, bao gồm các giai đoạn: nghiên cứu lý thuyết, xây dựng mô hình, phát triển thuật toán, mô phỏng, thử nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả điều khiển Sliding Mode vượt trội: Thuật toán điều khiển ABS ứng dụng Sliding Mode sử dụng PWM giúp duy trì hệ số trượt bánh xe trong khoảng tối ưu từ 17% đến 30%, đạt lực bám dọc lớn nhất. Kết quả thử nghiệm trên băng thử cho thấy quãng đường phanh giảm khoảng 10-15% so với thuật toán điều khiển theo gia tốc ngưỡng.

2. Giảm hiện tượng dao động (chattering): Việc sử dụng hàm bão hòa trong luật điều khiển trượt và điều khiển van điện từ bằng PWM đã giảm đáng kể hiện tượng dao động trạng thái quanh mặt phẳng trượt, giúp tăng tuổi thọ cơ cấu chấp hành và cải thiện chất lượng phanh.

3. Ổn định hướng tốt hơn: Thuật toán đề xuất giữ được lực bám ngang ở mức cao, giúp xe duy trì ổn định hướng trong quá trình phanh gấp, đặc biệt trên các mặt đường trơn trượt. So với điều khiển PID, thuật toán Sliding Mode giảm sai số góc lệch xe khoảng 20%.

4. Tính thích nghi với điều kiện thay đổi: Thuật toán điều khiển Sliding Mode có khả năng thích ứng với các biến đổi về hệ số bám mặt đường và tải trọng nhờ vào việc điều chỉnh miền giá trị gia tốc góc bánh xe và áp suất phanh theo các ngưỡng linh hoạt.

Thảo luận kết quả

Nguyên nhân của các kết quả trên xuất phát từ bản chất bền vững của điều khiển Sliding Mode trước các hệ thống phi tuyến và nhiễu không xác định. Việc sử dụng PWM thay cho điều khiển ON/OFF truyền thống giúp giảm xung động áp suất, hạn chế dao động cơ học và điện tử trong bộ chấp hành.

So sánh với các nghiên cứu trước đây, thuật toán đề xuất khắc phục được nhược điểm của điều khiển theo độ trượt và gia tốc ngưỡng, vốn gặp khó khăn trong việc đo chính xác độ trượt và lựa chọn ngưỡng gia tốc phù hợp. Đồng thời, thuật toán cũng vượt trội hơn điều khiển PID truyền thống về khả năng thích nghi và ổn định.

Dữ liệu có thể được trình bày qua biểu đồ so sánh quãng đường phanh, đồ thị gia tốc góc bánh xe và áp suất phanh theo thời gian, cũng như bảng thống kê sai số góc lệch xe giữa các phương pháp điều khiển.

Đề xuất và khuyến nghị

1. Triển khai thuật toán điều khiển Sliding Mode trên hệ thống ABS thực tế: Đề xuất các nhà sản xuất ô tô và nhà cung cấp hệ thống ABS tích hợp thuật toán điều khiển Sliding Mode sử dụng PWM để nâng cao hiệu quả phanh và ổn định hướng, đặc biệt trên các dòng xe phổ thông.

2. Phát triển cảm biến vận tốc bánh xe chính xác và tin cậy: Để đảm bảo hiệu quả điều khiển, cần cải tiến cảm biến vận tốc bánh xe với độ phân giải cao và khả năng đo gia tốc góc bánh xe ổn định, giảm sai số và độ trễ.

3. Mở rộng thử nghiệm trên các mô hình xe đầy đủ: Khuyến nghị thực hiện các thử nghiệm trên băng thử phanh toàn bộ xe hoặc xe thực tế để đánh giá toàn diện hiệu quả thuật toán trong điều kiện vận hành đa dạng.

4. Nghiên cứu điều khiển Sliding Mode bậc cao: Để giảm triệt để hiện tượng dao động và tăng tính bền vững, cần tiếp tục nghiên cứu và ứng dụng các phương pháp điều khiển Sliding Mode bậc cao trong hệ thống ABS.

Các giải pháp trên nên được thực hiện trong vòng 2-3 năm tới, phối hợp giữa các viện nghiên cứu, trường đại học và doanh nghiệp sản xuất ô tô.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà phát triển hệ thống ABS: Luận văn cung cấp kiến thức chuyên sâu về thuật toán điều khiển Sliding Mode và ứng dụng thực tế, giúp cải tiến sản phẩm và nâng cao hiệu quả điều khiển.

2. Giảng viên và sinh viên ngành cơ khí động lực, ô tô: Tài liệu là nguồn tham khảo quý giá cho nghiên cứu, giảng dạy về điều khiển tự động và hệ thống phanh ô tô.

3. Các nhà nghiên cứu trong lĩnh vực điều khiển phi tuyến: Cung cấp ví dụ ứng dụng thực tế của điều khiển Sliding Mode trong môi trường có nhiều nhiễu và phi tuyến, mở rộng hiểu biết về phương pháp này.

4. Doanh nghiệp sản xuất và lắp ráp ô tô: Giúp đánh giá và áp dụng công nghệ điều khiển mới nhằm nâng cao tính cạnh tranh và an toàn sản phẩm.

Câu hỏi thường gặp

1. Điều khiển Sliding Mode là gì và tại sao phù hợp với ABS?
   Điều khiển Sliding Mode là phương pháp điều khiển phi tuyến sử dụng luật điều khiển không liên tục để đưa trạng thái hệ thống về mặt phẳng trượt, giúp hệ thống bền vững trước nhiễu và bất định. Phương pháp này phù hợp với ABS do tính phi tuyến và nhiễu trong hệ thống phanh.

2. Làm thế nào để giảm hiện tượng dao động (chattering) trong điều khiển Sliding Mode?
   Dao động được giảm bằng cách sử dụng hàm bão hòa thay cho hàm dấu trong luật điều khiển và điều khiển van điện từ bằng PWM thay vì ON/OFF, giúp quá trình điều khiển mượt mà hơn.

3. Tại sao cần sử dụng PWM trong điều khiển van điện từ của ABS?
   PWM cho phép điều khiển độ mở van điện từ một cách liên tục và chính xác, giảm xung động áp suất và tăng tuổi thọ cơ cấu chấp hành, cải thiện chất lượng phanh.

4. Thuật toán điều khiển Sliding Mode có thể áp dụng cho các loại xe khác nhau không?
   Có thể áp dụng, nhưng cần hiệu chỉnh các ngưỡng gia tốc và tham số điều khiển phù hợp với đặc tính bánh xe, tải trọng và điều kiện vận hành của từng loại xe.

5. So với các phương pháp điều khiển khác, điều khiển Sliding Mode có ưu điểm gì?
   Ưu điểm gồm khả năng bền vững trước nhiễu và bất định, giảm sai số đo đạc, thích nghi tốt với điều kiện thay đổi và giảm hiện tượng dao động khi được điều chỉnh hợp lý.

Kết luận

• Đã xây dựng thành công thuật toán điều khiển ABS ứng dụng điều khiển Sliding Mode sử dụng PWM, nâng cao hiệu quả phanh và ổn định hướng.
• Thuật toán giảm thiểu hiện tượng dao động và xung động trong quá trình điều khiển, cải thiện tuổi thọ cơ cấu chấp hành.
• Kết quả thử nghiệm trên băng thử phanh mô hình ¼ cho thấy quãng đường phanh giảm 10-15% so với các phương pháp truyền thống.
• Thuật toán có khả năng thích nghi với điều kiện mặt đường và tải trọng thay đổi, phù hợp với yêu cầu thực tế.
• Đề xuất tiếp tục nghiên cứu mở rộng thử nghiệm trên xe thực tế và phát triển điều khiển Sliding Mode bậc cao để tối ưu hơn nữa.

Các nhà nghiên cứu và doanh nghiệp nên phối hợp triển khai thử nghiệm thực tế, đồng thời phát triển công nghệ cảm biến và điều khiển để ứng dụng rộng rãi thuật toán này trong ngành công nghiệp ô tô.

Trích đoạn nội dung tài liệu

Chương 1. Tổng quan vấn đề nghiên cứu Hệ thống phanh ABS được sử dụng trên ô tô lần đầu tiên vào những năm thập kỷ 50 của thế kỷ XX. Các hệ thống này ban đầu là các cơ cấu điều chỉnh áp suất phanh bằng cơ khí và thủy lực, chưa có sự tham gia của máy tính điện tử. Theo thời gian, hệ thống phanh ABS được cải tiến, áp dụng các công nghệ về điện và điện tử để nâng cao hiệu quả hoạt động.

Ngày nay, hệ thống phanh ABS là một tiêu chuẩn bắt buộc với xe ô-tô tại nhiều nước trên thế giới. Yêu cầu chất lượng phanh Hệ thống phanh nói chung và hệ thống ABS nói riêng là hệ thống an toàn chủ động quan trọng nhất trên ô tô. Chất lượng của quá trình phanh ảnh hưởng tới khả năng xảy ra tai nạn cũng như mức độ nghiêm trọng khi tai nạn xảy ra. Vì vậy hệ thống phanh cần phải đảm bảo các yêu cầu về chất lượng phanh, gồm có.

• Yêu cầu về hiệu quả phanh. • Yêu cầu về ổn định khi phanh. Yêu cầu hiệu quả phanh là yêu cầu về khả năng dừng ô tô kể từ khi bắt đầu phanh. Đây là yêu cầu đối với hệ thống phanh theo phương dọc, thể hiện khả năng sinh lực phanh lớn nhất của hệ thống, được đánh giá thông qua các chỉ tiêu như quãng đường phanh, thời gian phanh, gia tốc phanh.

Hiệu quả phanh của xe phụ thuộc vào lực phanh sinh ra tại vùng tiếp xúc giữa bánh xe và mặt đường khi tác dụng mô men phanh lên bánh xe. Lực phanh sinh ra bị giới hạn bởi giá trị cực đại của phản lực mà mặt đường có thể tác dụng lên bánh xe theo phương dọc, gọi là lực bám dọc. Giá trị lực bám dọc được tính theo công thức.1) Trong công tức (1.1), F X là giá trị lực bám dọc,  X là hệ số bám dọc, N là phần phản lực pháp tuyến từ mặt đường lên bánh xe. Hệ số bám dọc phụ thuộc vào điều kiện bám giữa bánh xe và mặt đường, góc lệch bên bánh xe…và độ trượt giữa bánh xe và mặt đường.

Điều kiện cần và đủ để nâng cao hiệu quả phanh là trị số lực bám dọc F X (t ) phải lớn và trị số lực phanh phải bằng hoặc gần bằng FX (t ). 9 Yêu cầu ổn định khi phanh là yêu cầu về khả năng giữ góc lệch của ô tô trước và sau khi phanh. Đây là yêu cầu đối với hệ thống phanh theo phương ngang, thể hiện khả năng giữ hướng chuyển động của ô tô khi phanh. Khả năng đáp ứng về ổn định phanh liên quan tới khả năng bám ngang giữa bánh xe với mặt đường và được đánh giá thông qua góc lệch ô tô khi phanh.

Tính ổn định hướng của xe phụ thuộc vào lực ngang tác dụng lên xe và khả năng bám giữa bánh xe với mặt đường theo phương ngang. Giá trị của lực bám ngang là giá trị cực đại của phản lực mà mặt đường có thể tác dụng lên bánh xe theo phương ngang, phụ thuộc tải trọng tác dụng lên bánh xe và hệ số bám ngang của bánh xe với mặt đường theo công thức.2 ) Trong công thức (1.2), F Y là giá trị lực bám ngang, N là phản lực pháp tuyến từ mặt đường lên bánh xe, Y là hệ số bám ngang. Hệ số bám ngang phụ thuộc vào điều kiện bánh xe và mặt đường, góc lệch bên bánh xe…và độ trượt giữa bánh xe và mặt đường. Điều kiện cần để đảm bảo tính ổn định khi phanh thì giá trị lực bám ngang F Y phải lớn hơn tổng các lực ngang tác dụng lên xe.

Với các hệ thống phanh truyền thống, khả năng đảm bảo về hiệu quả phanh và ổn định phanh thường không đạt được khi phanh gấp hoặc đường trơn trượt gây ra hiện tượng trượt lết bánh xe. Vì vậy, hệ thống ABS được phát triển và sử dụng trên các ô tô nhằm ngăn không cho hiện tượng trên xảy ra. Đặc điểm làm việc của hệ thống ABS Hệ thống ABS là hệ thống phanh điều khiển điện tử có chức năng ngăn không cho bánh xe bị trượt lết trong quá trình phanh. Hệ thống ABS được tính toán sao cho điều khiển trạng thái của xe khi phanh gần với trạng thái có hệ số bám dọc và ngang lớn, nhằm tăng giá trị lực bám dọc và ngang, đảm bảo hiệu quả phanh và ổn định hướng.

Hệ số bám dọc và ngang phụ thuộc vào độ trượt giữa bánh xe và mặt đường. Độ trượt được đánh giá thông qua hệ số trượt. Hệ số trượt là một thông số được sử dụng để đánh giá hiệu quả và tính ổn định hướng khi phanh. Hệ số trượt khi phanh 10 ảnh hưởng nhiều tới khả năng bám theo phương ngang cũng như khả năng tạo lực phanh khi phanh xe và được tính theo công thức.3) Trong đó v là vận tốc của tâm bánh xe,  là vận tốc quay của bánh xe, r là bán kính làm việc của bánh xe.

Khi phanh, mô-men phanh tác dụng lên bánh xe, do bánh xe tương tác với mặt đường, nên sẽ sinh ra phản lực từ mặt đường tác dụng lên bánh xe theo định luật III Newton, được gọi là lực phanh. Trong quá trình này, do lốp làm từ cao su có tính đàn hồi nên sẽ bị biến dạng, bán kính làm việc của lốp thay đổi, gây ra sự trượt giữa bánh xe và mặt đường, được đánh giá qua thông số độ trượt như trong công thức (1. Việc tác dụng mô men phanh lên bánh xe đàn hồi làm giá trị độ trượt thay đổi, đồng thời cũng ảnh hưởng đến lực bám ngang và lực phanh theo như công thức (1. Sự ảnh hưởng trên được minh họa như đồ thị thực nghiệm sau.

Đồ thị hệ số trượt - lực phanh và lực bám ngang. 1,3 – Đường bê-tông khô; 2,4 – Đường nhựa ướt; 5 – Đường băng tuyết. 11 Khi người lái bắt đầu đạp phanh, hệ số trượt  tăng nhanh từ giá trị 0, lực bám dọc tăng nhanh và đạt giá trị cực đại khi giá trị  nằm trong khoảng tối ưu từ 17% đến 30% tùy điều kiện mặt đường, nếu tăng tiếp  thì lực bám dọc nhìn chung là giảm, trừ trường hợp xe chạy trên đường băng tuyết. Lực bám ngang giảm nhanh theo sự tăng của hệ số trượt .

Hiện tượng bánh xe bị trượt lết xảy ra khi  tiến tới 100%, tức là   0 , lúc này lực bám dọc giảm, lực bám ngang giảm nhanh về 0, không chỉ quãng đường phanh tăng mà xe còn bị mất ổn định hướng. Điều này càng nguy hiểm hơn khi trượt lết thường xảy ra ở các trường hợp phanh khẩn cấp, ở tốc độ cao. Với các hệ thống phanh thông thường, để ngăn ngừa hiện trượng trượt lết xảy ra thì người lái phải dựa vào kinh nghiệm để đạp/nhả bàn đạp phanh. Điều này làm giảm hiệu quả phanh và tính ổn định khi phanh.

Để đảm bảo hiệu quả phanh và ổn định hướng khi phanh trong các trường hợp phanh gấp, ABS được lắp đặt trên xe thay cho hệ thống phanh thông thường. Khi phanh, ABS giữ cho hệ số trượt nằm trong khoảng tối ưu. Khi giá trị độ trượt nằm trong khoảng điều chỉnh này lực bám dọc lớn nhất, trong khi đó lực bám ngang tương đối lớn. Để thực hiện được các yêu cầu trên, so với hệ thống phanh truyền thống (Hình 1.2), hệ thống ABS có thêm một cơ cấu điều chỉnh áp suất phanh (gọi là bộ chấp hành ABS), nằm trên đường dẫn môi chất từ xy lanh phanh chính tới cụm phanh bánh xe, các cảm biến theo dõi trạng thái bánh xe và bộ điều khiển (Hình 1.

Sơ đồ hệ thống phanh thông thường. Sơ đồ hệ thống ABS. Trong hệ thống ABS, mỗi một đường môi chất tới cụm phanh bánh xe, được hệ thống ABS điều khiển áp suất độc lập gọi là kênh điều khiển. Trong hệ thống ABS thủy lực, áp suất phanh được điều khiển nhờ sự đóng mở các van điện từ, bơm và bình tích áp trong bộ chấp hành ABS theo tín hiệu từ bộ điều khiển.

Khi người lái đạp phanh, áp suất từ xy-lanh phanh chính không truyền trực tiếp tới xy-lanh bánh xe, mà qua bộ chấp hành ABS. Tùy vào tín hiệu các cảm biến mà ECU điều khiển ABS sẽ quyết định đóng/mở các van điện từ và bơm, nhằm tăng, giảm hoặc giữ áp suất trong đường dầu tới xy-lanh bánh xe, để điều chỉnh mô-men phanh. Từ sơ đồ hệ thống ABS trên, suy ra điều khiển ABS là điều khiển hồi tiếp phi tuyến như sau. Sơ đồ điều khiển hệ thống ABS.

Trong sơ đồ điều khiển hồi tiếp hệ thống ABS (Hình 1.4), trạng thái tham chiếu là tín hiệu đầu vào điều khiển. Bộ chấp hành ABS là phần tử điều khiển. Cơ cấu phanh, bánh xe, thân xe…là đối tượng điều khiển. Trạng thái phanh của xe là tín hiệu đầu ra điều khiển.

Cảm biến đóng vai trò là phần tử hồi tiếp. 13 Hệ thống ABS có tính phi tuyến bởi vì các thành phần trong hệ thống đều có tính phi tuyến. Các phần tử thủy lực như dầu phanh, các đường ống, bơm và các van điện từ đều có đặc tính phi tuyến. Đồng thời, đặc tính bám của lốp cũng là phi tuyến và chịu tác động từ các thông số không xác định từ môi trường.

Điều khiển hồi tiếp ABS là điều khiển hồi tiếp không liên tục. Lý do là vì ECU của ABS là bộ điều khiển điện tử, làm việc theo các chu kỳ do đặc điểm của vi điều khiển, cũng như đặc tính độ trễ của hệ thống. Các hệ thống ABS hiện nay thường làm việc với tần số từ 8Hz cho đến 12Hz. Từ các phân tích trên, có thể thấy để đáp ứng được hai yêu cầu về hiệu quả và ổn định khi phanh, hệ thống ABS có một số đặc điểm làm việc như sau.

• Hệ thống ABS làm việc quanh trạng thái có hệ số bám dọc và ngang lớn (ứng với độ trượt nằm trong khoảng 17%-30%). • Hệ thống ABS điều khiển mô men phanh tác dụng lên bánh xe. • Hệ thống ABS là một hệ thống điều khiển hồi tiếp không liên tục. Khi ABS chưa làm việc, áp suất phanh chưa được điều chỉnh, sự phanh diễn ra như trên các hệ thống phanh thông thường.

ABS sẽ hoạt động khi bánh xe có nguy cơ xảy ra trượt lết. Tuy nhiên việc xác định trạng thái của xe khi phanh gặp rất nhiều khó khăn do khả năng đo đạc bị hạn chế. Đồng thời việc điều khiển quá trình phanh bị ảnh hưởng xấu từ các yếu tố phi tuyến trong hệ thống và từ các nhiễu tác động bên ngoài.
