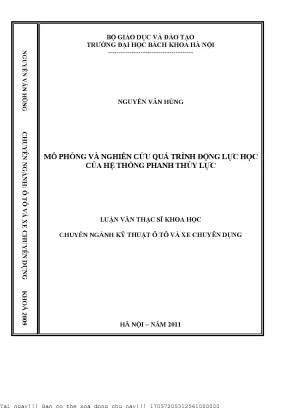

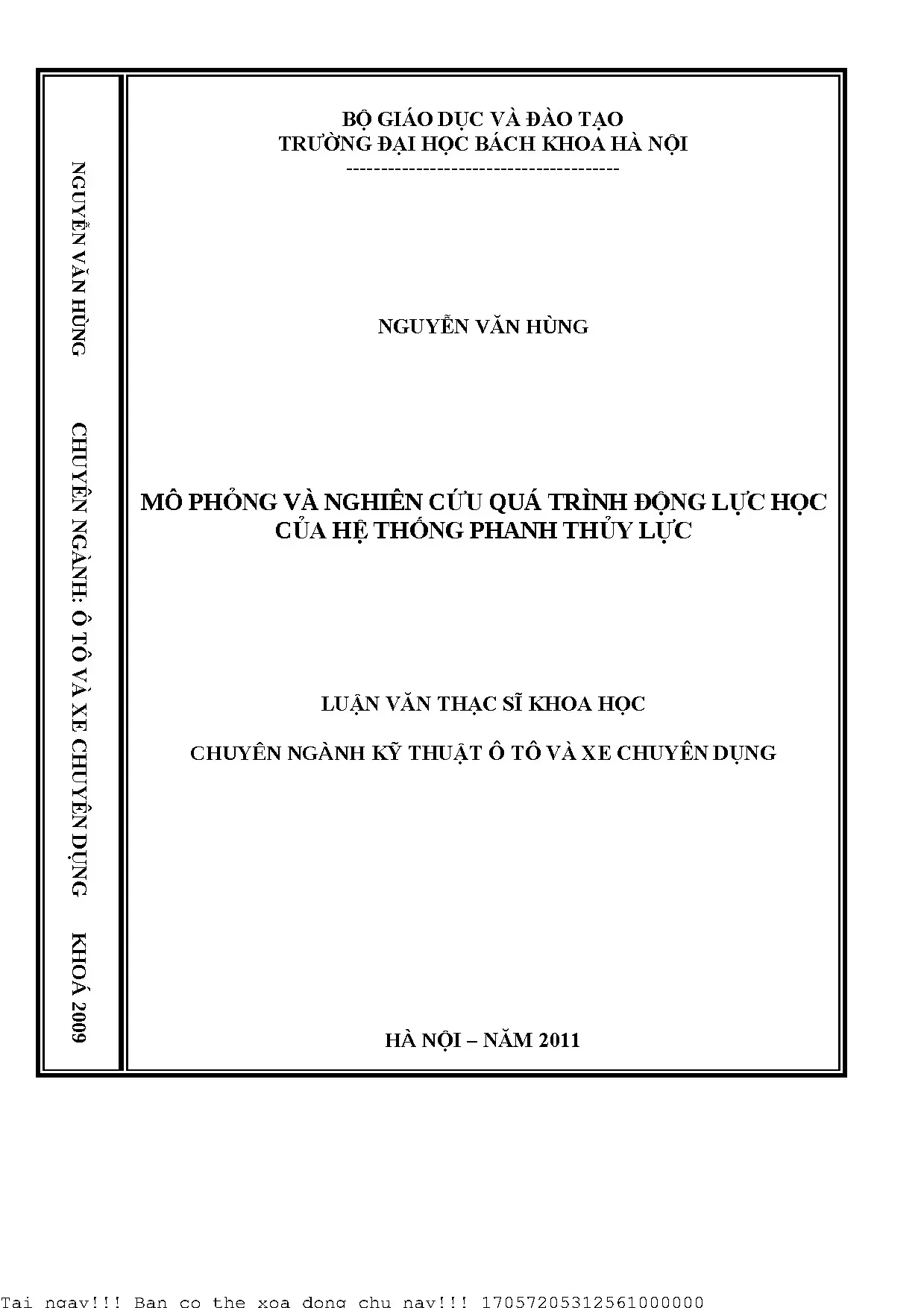

Mô Phỏng Hệ Thống Phanh Thủy Lực Trong Ô Tô: Nghiên Cứu và Ứng Dụng

Tài liệu nghiên cứu Mô phỏng và nghiên ứu quá trình động lự họ ủa hệ thống phanh thủy lự, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Nguyễn Văn Hùng
• Người hướng dẫn: PGS. Hồ Hữu Hải
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Ô Tô Và Xe Chuyên Dụng
• Đề tài: Mô Phỏng Và Nghiên Cứu Quá Trình Động Lực Học Của Hệ Thống Phanh Thủy Lực
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU
• 1.1. Hệ thống phanh ô tô
• 1.2. Dẫn động phanh khí nén
• 1.3. Dẫn động phanh thủy lực
• 1.4. Tổng phanh dẫn động một dòng
• 1.5. Tổng phanh dẫn động hai dòng
• 1.6. Cơ cấu phanh guốc
• 1.6.1. Dẫn động phanh thủy khí
• 1.7. Yêu cầu đối với hệ thống phanh
• 1.8. Tình hình nghiên cứu
• 1.9. Nội dung và phương pháp nghiên cứu
• 1.9.1. Nội dung nghiên cứu
• 1.9.2. Phương pháp nghiên cứu
• 2. CHƯƠNG II: MÔ HÌNH MÔ PHỎNG HỆ THỐNG PHANH THỦY LỰC TRONG MATLAB - SIMULINK
• 2.1. Ứng dụng của mô phỏng để nghiên cứu các hệ động lực
• 2.2. Xây dựng mô hình toán học
• 2.3. Xác định giá trị các thông số của mô hình
• 2.4. Xác định các điều kiện đầu
• 2.5. Xác định kết quả xuất ra
• 2.6. Xác định các thông số điều khiển mô hình
• 2.7. Sử dụng chương trình Simulink trong phần mềm Matlab để mô phỏng hệ thống phanh thủy lực
• 2.7.1. Giới thiệu sơ lược về Matlab - Simulink
• 2.7.2. Xây dựng mô hình Simulink
• 2.7.3. Mô hình mô phỏng xy lanh chính
• 2.7.4. Mô hình mô phỏng đường ống dẫn dầu hệ thống phanh thủy lực cho 01 cầu
• 2.7.5. Mô hình mô phỏng cơ cấu bánh xe
• 2.7.6. Mô hình mô phỏng xy lanh công tác
• 2.7.7. Mô hình mô phỏng má phanh và đĩa phanh
• 2.7.8. Mô hình mô phỏng bánh xe
• 2.7.9. Mô hình mô phỏng chuyển động thẳng của ô tô
• 3. CHƯƠNG III: MÔ PHỎNG HỆ THỐNG
• 3.1. Mô phỏng hệ thống với các qui luật đạp phanh khác nhau
• 3.2. Mô phỏng quá trình phanh với vận tốc ban đầu khác nhau
• 3.3. Mô phỏng quá trình phanh trên đường có hệ số bám đồng nhất
• 3.4. Mô phỏng quá trình phanh trên đường có hệ số bám không đồng nhất
• 3.4.1. Trường hợp thứ nhất: Hệ số bám hai bên bánh xe khác nhau (fimax = 0,3 và fimax = 0,5)
• 3.4.2. Trường hợp thứ hai: Hệ số bám hai bên bánh xe khác nhau (fimax = 0,6 và fimax = 0,9)
• 3.4.3. Trường hợp thứ ba: Hệ số bám hai bên bánh xe khác nhau (fimax = 0,3 và fimax = 0,9)
• 3.4.4. Nhận xét
• KẾT LUẬN CHUNG
• 1.1. Phương pháp nghiên cứu
• 1.2. Kết quả đạt được
• 1.3. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Nghiên Cứu Hệ Thống Phanh Thủy Lực Ô Tô Tổng Quan Quan Trọng

Hệ thống phanh đóng vai trò then chốt trong việc đảm bảo an toàn cho xe ô tô. Chất lượng của hệ thống phanh được đánh giá dựa trên hiệu quả phanh và khả năng duy trì sự ổn định hướng đi của xe. Hiệu quả phanh thể hiện ở khả năng dừng xe trong khoảng cách ngắn nhất, đạt gia tốc phanh lớn nhất và thời gian phanh tối thiểu. Hệ thống phanh có chức năng chính là giảm tốc độ xe đến mức mong muốn hoặc dừng hẳn, giữ xe đứng yên. Quá trình phanh thường được thực hiện bằng cách tạo ma sát giữa các bộ phận quay và đứng yên (tang trống/đĩa phanh với má phanh). Động năng của xe được chuyển hóa thành nhiệt năng rồi tỏa ra môi trường. Sự gia tăng số lượng ô tô và tốc độ di chuyển ngày càng cao đặt ra nhiều thách thức, trong đó có tai nạn giao thông. Hệ thống phanh thủy lực đóng vai trò quan trọng trong việc đảm bảo an toàn giao thông.

Nghiên cứu và mô phỏng hệ thống phanh là cần thiết để cải thiện hiệu suất phanh và giảm thiểu rủi ro tai nạn. Các tiêu chuẩn an toàn ngày càng khắt khe, đòi hỏi các nhà sản xuất không ngừng cải tiến. Việc mô phỏng hệ thống phanh thủy lực ô tô sẽ góp phần đảm bảo các tiêu chuẩn an toàn này.

1.1. Tổng Quan Về Cấu Tạo Hệ Thống Phanh Thủy Lực Ô Tô

Hệ thống phanh thủy lực ô tô bao gồm cơ cấu phanh và dẫn động phanh. Cơ cấu phanh tạo ra mô men hãm cần thiết để giảm tốc độ bánh xe. Dẫn động phanh truyền lực từ bàn đạp phanh đến cơ cấu phanh, khuếch đại lực tác động. Dẫn động phanh có thể là điều khiển bằng bàn đạp hoặc cần kéo. Khi không phanh, bánh xe quay tự do. Khi phanh, các cơ cấu ma sát hoạt động, tiêu hao động năng. Các bộ phận từ bàn đạp phanh đến cơ cấu phanh được gọi chung là dẫn động phanh. Hệ thống phanh thủy lực được sử dụng phổ biến trên nhiều loại xe.

1.2. Các Yêu Cầu Cơ Bản Đối Với Hệ Thống Phanh Ô Tô

Hệ thống phanh phải đáp ứng nhiều yêu cầu khắt khe về hiệu quả và an toàn. Hiệu suất phanh cao là yếu tố quan trọng, đảm bảo quãng đường phanh ngắn nhất. Tính ổn định khi phanh cũng rất quan trọng, tránh hiện tượng trượt bánh hoặc mất lái. Hệ thống phanh cần hoạt động tin cậy trong mọi điều kiện vận hành. Các tiêu chuẩn quốc gia và quốc tế quy định rõ các yêu cầu này. Các nhà sản xuất ô tô phải liên tục cải tiến hệ thống phanh để đáp ứng các tiêu chuẩn ngày càng cao. Hệ thống cần đảm bảo an toàn hệ thống phanh ở mức cao nhất.

II. Thách Thức Nghiên Cứu Mô Phỏng Hệ Thống Phanh Thủy Lực

Việc nghiên cứu và mô phỏng hệ thống phanh thủy lực ô tô đối mặt với nhiều thách thức. Quá trình phanh là một quá trình phức tạp, liên quan đến nhiều yếu tố như lực ma sát, áp suất dầu phanh, độ trượt bánh xe. Mô hình toán học chính xác là rất quan trọng để đảm bảo tính tin cậy của kết quả mô phỏng. Việc xác định chính xác các thông số của hệ thống phanh cũng là một thách thức. Các yếu tố như đặc tính vật liệu má phanh, độ nhớt của dầu phanh có ảnh hưởng lớn đến hiệu quả phanh. Nghiên cứu về điều khiển hệ thống phanh để tối ưu hiệu suất là một lĩnh vực đầy tiềm năng.

2.1. Các Yếu Tố Ảnh Hưởng Đến Hiệu Quả Phanh Thủy Lực

Nhiều yếu tố ảnh hưởng đến hiệu quả phanh thủy lực. Lực tác động lên bàn đạp phanh, áp suất phanh, nhiệt độ má phanh, và hệ số ma sát đều đóng vai trò quan trọng. Điều kiện đường xá, độ mòn của má phanh, và tình trạng của dầu phanh cũng ảnh hưởng đến hiệu quả. Độ trễ phanh cũng là một yếu tố cần xem xét. Nghiên cứu các yếu tố này giúp cải thiện thiết kế hệ thống phanh.

2.2. Vấn Đề Độ Chính Xác Trong Mô Hình Mô Phỏng Phanh

Độ chính xác của mô hình mô phỏng phanh là yếu tố then chốt. Mô hình cần phản ánh đúng các đặc tính vật lý của hệ thống phanh. Các thông số đầu vào phải được xác định chính xác. Sai số trong mô hình có thể dẫn đến kết quả mô phỏng không tin cậy. Kiểm chứng mô hình bằng thực nghiệm là cần thiết để đảm bảo độ chính xác. Cần quan tâm đến các sai số do mô hình toán học hệ thống phanh mang lại.

2.3. Sự Cần Thiết Tối Ưu Hóa Thiết Kế Phanh Thủy Lực

Việc tối ưu hóa hệ thống phanh thủy lực là yếu tố quan trọng để đạt được hiệu suất tối đa. Thiết kế cần đảm bảo lực phanh phân bố đều trên các bánh xe. Giảm thiểu độ trễ phanh và tối ưu hóa hệ số ma sát là mục tiêu quan trọng. Sử dụng vật liệu mới và công nghệ tiên tiến cũng có thể cải thiện hiệu quả. Tối ưu hóa thiết kế không chỉ tăng hiệu quả phanh mà còn kéo dài tuổi thọ hệ thống. Thiết kế hệ thống phanh thủy lực tối ưu cần được chú trọng.

III. Phương Pháp Mô Phỏng Hệ Thống Phanh Thủy Lực Hướng Dẫn Chi Tiết

Có nhiều phương pháp mô phỏng hệ thống phanh thủy lực, từ đơn giản đến phức tạp. Các phần mềm như MATLAB/Simulink, ANSYS, và ADAMS thường được sử dụng. Mô hình hóa các thành phần của hệ thống phanh, bao gồm xy lanh chính, xy lanh công tác, đường ống dẫn dầu, và cơ cấu phanh là bước quan trọng. Xác định các thông số đầu vào và điều kiện biên là cần thiết để chạy mô phỏng. Phân tích kết quả mô phỏng giúp đánh giá hiệu quả phanh và tìm ra các điểm cần cải thiện. Quy trình mô phỏng cần được thực hiện cẩn thận.

3.1. Xây Dựng Mô Hình Toán Học Phanh Thủy Lực

Xây dựng mô hình toán học là bước đầu tiên trong quá trình mô phỏng. Mô hình cần mô tả chính xác các mối quan hệ giữa các thành phần của hệ thống phanh. Các phương trình vi phân thường được sử dụng để mô tả động lực học của hệ thống. Việc lựa chọn phương pháp giải các phương trình này ảnh hưởng đến độ chính xác và tốc độ mô phỏng. Tính toán hệ thống phanh chính xác là chìa khóa để có mô hình đáng tin cậy.

3.2. Sử Dụng Phần Mềm MATLAB Simulink Mô Phỏng Hệ Thống

MATLAB/Simulink là một công cụ mạnh mẽ để mô phỏng hệ thống phanh. Simulink cho phép xây dựng mô hình bằng cách kết nối các khối chức năng. MATLAB cung cấp các công cụ để phân tích và xử lý dữ liệu mô phỏng. Việc sử dụng thành thạo MATLAB/Simulink giúp tăng hiệu quả và độ chính xác của quá trình mô phỏng. Phần mềm mô phỏng MATLAB là một lựa chọn phổ biến.

3.3. Phân Tích Kết Quả Mô Phỏng và Đánh Giá Hiệu Suất Phanh

Sau khi chạy mô phỏng, cần phân tích kết quả để đánh giá hiệu suất phanh. Các thông số như quãng đường phanh, thời gian phanh, và gia tốc phanh được sử dụng để đánh giá. So sánh kết quả mô phỏng với kết quả thực nghiệm giúp kiểm chứng độ tin cậy của mô hình. Phân tích chi tiết giúp xác định các điểm yếu của hệ thống phanh và đề xuất các giải pháp cải thiện. Việc phân tích hệ thống phanh sẽ giúp tìm ra các điểm cần tối ưu.

IV. Ứng Dụng Thực Tế Nghiên Cứu Mô Phỏng Phanh Thủy Lực Ô Tô

Kết quả mô phỏng hệ thống phanh thủy lực có nhiều ứng dụng thực tế. Các nhà thiết kế có thể sử dụng mô phỏng để tối ưu hóa thiết kế hệ thống phanh. Các nhà sản xuất có thể sử dụng mô phỏng để kiểm tra và đánh giá hiệu quả phanh của xe trước khi đưa vào sản xuất hàng loạt. Các nhà nghiên cứu có thể sử dụng mô phỏng để nghiên cứu các công nghệ phanh mới, chẳng hạn như hệ thống phanh ABS và EBD. Ứng dụng mô phỏng giúp tiết kiệm thời gian và chi phí nghiên cứu.

4.1. Tối Ưu Hóa Thiết Kế Hệ Thống Phanh Nhờ Mô Phỏng

Mô phỏng hệ thống phanh giúp các nhà thiết kế thử nghiệm các thiết kế khác nhau mà không cần chế tạo và thử nghiệm thực tế. Các thông số thiết kế có thể được thay đổi và đánh giá ảnh hưởng của chúng đến hiệu quả phanh. Quá trình tối ưu hóa thiết kế được thực hiện một cách nhanh chóng và hiệu quả. Thiết kế hệ thống phanh thủy lực được tối ưu hóa thông qua mô phỏng.

4.2. Nghiên Cứu và Phát Triển Hệ Thống Phanh ABS EBD

Mô phỏng hệ thống phanh là công cụ quan trọng trong việc nghiên cứu và phát triển các công nghệ phanh tiên tiến như ABS (Anti-lock Braking System) và EBD (Electronic Brakeforce Distribution). Mô phỏng giúp hiểu rõ hơn về cách thức hoạt động của các hệ thống này và tìm ra các giải pháp cải thiện. Phanh ABS và Phanh EBD được nghiên cứu và phát triển hiệu quả nhờ mô phỏng.

4.3. Kinh Nghiệm Mô Phỏng và Các Lưu Ý Quan Trọng

Việc mô phỏng hệ thống phanh thủy lực đòi hỏi kinh nghiệm và kiến thức chuyên môn. Cần hiểu rõ về các thành phần của hệ thống phanh và các yếu tố ảnh hưởng đến hiệu quả phanh. Lựa chọn phương pháp mô phỏng phù hợp và sử dụng phần mềm chuyên dụng là rất quan trọng. Kiểm tra và xác thực kết quả mô phỏng bằng thực nghiệm là cần thiết. Kinh nghiệm mô phỏng hệ thống phanh là vô cùng quan trọng để đạt được kết quả tốt nhất.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Phanh Thủy Lực Ô Tô

Nghiên cứu và mô phỏng hệ thống phanh thủy lực ô tô là một lĩnh vực quan trọng, góp phần nâng cao an toàn giao thông. Các phương pháp mô phỏng ngày càng được hoàn thiện, cho phép đánh giá hiệu quả phanh một cách chính xác và hiệu quả. Trong tương lai, hướng phát triển của lĩnh vực này là nghiên cứu các công nghệ phanh tiên tiến, như phanh điện từ và phanh tái sinh năng lượng. An toàn hệ thống phanh sẽ tiếp tục là ưu tiên hàng đầu.

5.1. Tóm Tắt Kết Quả Nghiên Cứu và Đóng Góp

Nghiên cứu về mô phỏng hệ thống phanh thủy lực đã đạt được nhiều kết quả quan trọng. Các phương pháp mô phỏng đã được phát triển và ứng dụng thành công. Các nhà thiết kế và sản xuất có thể sử dụng kết quả nghiên cứu để cải thiện hiệu quả phanh và tăng tính an toàn cho xe ô tô. Nghiên cứu này đóng góp vào sự phát triển của ngành công nghiệp ô tô. Kết quả nghiên cứu hệ thống phanh được ứng dụng rộng rãi.

5.2. Hướng Phát Triển Nghiên Cứu Hệ Thống Phanh Tương Lai

Trong tương lai, nghiên cứu về hệ thống phanh sẽ tập trung vào các công nghệ tiên tiến như phanh điện từ và phanh tái sinh năng lượng. Các hệ thống phanh thông minh, có khả năng tự động điều chỉnh lực phanh theo điều kiện vận hành, cũng là một hướng phát triển tiềm năng. Nghiên cứu vật liệu mới cho má phanh và đĩa phanh cũng là một lĩnh vực quan trọng. Kỹ thuật phanh sẽ ngày càng phát triển mạnh mẽ.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành công nghiệp ô tô Việt Nam đang phát triển mạnh mẽ, việc nâng cao chất lượng và hiệu quả của các hệ thống trên xe, đặc biệt là hệ thống phanh, trở thành một yêu cầu cấp thiết. Theo thống kê, tai nạn giao thông do hư hỏng hệ thống phanh chiếm tỷ lệ cao nhất, từ 52,2% đến 74,4%, gây thiệt hại nghiêm trọng về người và tài sản. Hệ thống phanh thủy lực được sử dụng phổ biến trên các loại ô tô du lịch và tải nhỏ, đóng vai trò quan trọng trong việc đảm bảo an toàn giao thông. Tuy nhiên, việc nghiên cứu và tối ưu hóa hệ thống này còn nhiều thách thức do tính phức tạp của quá trình động lực học và yêu cầu về độ chính xác cao.

Mục tiêu của luận văn là mô phỏng và nghiên cứu quá trình động lực học của hệ thống phanh thủy lực nhằm đánh giá hiệu quả phanh và đề xuất các giải pháp nâng cao tính an toàn và ổn định khi phanh. Nghiên cứu tập trung vào mô hình hóa hệ thống phanh thủy lực hai dòng, khảo sát các qui luật tác động bàn đạp phanh, vận tốc ô tô khác nhau, cũng như ảnh hưởng của hệ số bám đường đồng nhất và không đồng nhất. Phạm vi nghiên cứu thực hiện tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn 2009-2011, sử dụng phần mềm Matlab - Simulink để xây dựng và mô phỏng mô hình.

Kết quả nghiên cứu không chỉ góp phần nâng cao hiểu biết về đặc tính động lực học của hệ thống phanh thủy lực mà còn hỗ trợ thiết kế, cải tiến hệ thống phanh đáp ứng các tiêu chuẩn quốc gia và quốc tế, từ đó giảm thiểu tai nạn giao thông do lỗi kỹ thuật.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết động lực học piston trong xy lanh thủy lực: Mô tả chuyển động của piston chính và piston phụ trong xy lanh chính hai khoang, bao gồm các lực tác dụng như áp suất dầu, lực lò xo, lực ma sát và phản lực chốt cản. Phương trình chuyển động được xây dựng dựa trên cân bằng lực và lưu lượng dầu trong các khoang.

• Mô hình lưu lượng và áp suất trong đường ống dẫn dầu: Xác định lưu lượng dầu qua các nhánh và áp suất tại các điểm trong hệ thống dựa trên mô đun đàn hồi của dầu, độ nhớt, kích thước đường ống và các điều kiện đầu vào.

• Mô hình cơ cấu phanh đĩa: Mô phỏng chuyển động piston công tác, lực ma sát giữa má phanh và đĩa phanh, cũng như mô men phanh sinh ra trên bánh xe. Mô hình này bao gồm các tham số như diện tích piston, độ cứng vật liệu má phanh, hệ số ma sát và khe hở ban đầu giữa má phanh và đĩa phanh.

• Mô hình điều khiển và mô phỏng hệ thống phanh thủy lực hai dòng: Phân tích các sơ đồ dẫn động phanh hai dòng nhằm đảm bảo an toàn khi một dòng bị hỏng, đồng thời mô phỏng các qui luật tác động bàn đạp phanh và ảnh hưởng của các điều kiện vận hành khác nhau.

Các khái niệm chính bao gồm: áp suất dầu, lưu lượng dầu, lực ma sát, mô men phanh, hệ số bám đường, và các đại lượng động lực học của piston và bánh xe.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm và tham khảo các tiêu chuẩn kỹ thuật về hệ thống phanh ô tô. Phương pháp phân tích chính là xây dựng mô hình toán học dựa trên các phương trình vi phân mô tả động lực học của hệ thống phanh thủy lực, sau đó triển khai mô phỏng trên phần mềm Matlab - Simulink.

Cỡ mẫu nghiên cứu là mô hình hệ thống phanh thủy lực hai dòng trên ô tô du lịch và tải nhỏ, với các tham số kỹ thuật được xác định từ tài liệu chuyên ngành và thực tế sản xuất. Phương pháp chọn mẫu là mô phỏng các trường hợp vận hành khác nhau: qui luật tác động bàn đạp phanh, vận tốc xe, hệ số bám đường đồng nhất và không đồng nhất.

Timeline nghiên cứu kéo dài trong khoảng 2 năm (2009-2011), bao gồm các bước: tổng quan tài liệu, xây dựng mô hình toán học, lập trình mô phỏng, phân tích kết quả và đề xuất giải pháp.

Phương pháp phân tích dữ liệu dựa trên so sánh các kết quả mô phỏng về áp suất, lực phanh, vận tốc bánh xe và quãng đường phanh dưới các điều kiện khác nhau, từ đó đánh giá hiệu quả và ổn định của hệ thống phanh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của qui luật tác động bàn đạp phanh: Mô phỏng cho thấy các qui luật đạp phanh khác nhau tạo ra sự biến thiên rõ rệt về áp suất phanh và lực phanh trên bánh xe. Ví dụ, áp suất phanh cầu trước có thể dao động từ khoảng 0 đến 5 bar tùy theo cách đạp phanh, ảnh hưởng trực tiếp đến mô men phanh và quãng đường phanh. Lực phanh bánh xe trước đạt giá trị cao hơn bánh sau khoảng 20-30%, phù hợp với yêu cầu phân bố lực phanh.

2. Tác động của vận tốc ban đầu: Khi vận tốc ô tô tăng từ 20 km/h lên 80 km/h, lực phanh bánh xe và quãng đường phanh thay đổi đáng kể. Quãng đường phanh tăng gần gấp 4 lần khi vận tốc tăng gấp 4 lần, phản ánh tính phi tuyến của quá trình phanh. Lực phanh bánh xe trước luôn lớn hơn bánh sau khoảng 15-25% trong các trường hợp vận tốc khác nhau.

3. Ảnh hưởng của hệ số bám đường đồng nhất: Trên đường có hệ số bám đồng nhất (ví dụ fimax = 0,6), vận tốc bánh xe giảm đều và quãng đường phanh ngắn hơn so với đường có hệ số bám thấp (fimax = 0,3). Lực phanh bánh xe trước và sau phân bố đồng đều, giúp xe giữ ổn định khi phanh.

4. Ảnh hưởng của hệ số bám đường không đồng nhất: Khi hệ số bám hai bên bánh xe khác nhau (ví dụ fimax = 0,3 và 0,9), mô phỏng cho thấy sự mất ổn định trong vận tốc góc bánh xe, dẫn đến hiện tượng trượt bánh và nguy cơ mất kiểm soát xe. Lực phanh bánh xe bên có hệ số bám thấp giảm khoảng 40% so với bên còn lại, gây lệch hướng phanh.

Thảo luận kết quả

Kết quả mô phỏng khẳng định vai trò quan trọng của việc phân bố lực phanh hợp lý giữa các bánh xe và ảnh hưởng của điều kiện mặt đường đến hiệu quả phanh. Việc sử dụng mô hình hai dòng trong hệ thống phanh thủy lực giúp duy trì khả năng phanh an toàn khi một dòng bị hỏng, tuy nhiên hiệu quả phanh giảm khoảng 30-40%.

So sánh với các nghiên cứu trước đây, kết quả phù hợp với các báo cáo về phân bố lực phanh và ảnh hưởng của hệ số bám đường đến ổn định chuyển động. Việc mô phỏng trên Matlab - Simulink cho phép trực quan hóa các biến động áp suất, lực phanh và vận tốc bánh xe qua các biểu đồ và bảng số liệu, hỗ trợ đánh giá chi tiết và chính xác.

Ý nghĩa của nghiên cứu nằm ở việc cung cấp công cụ mô phỏng hiệu quả, giúp các nhà thiết kế và kỹ sư ô tô tối ưu hóa hệ thống phanh thủy lực, giảm thiểu rủi ro tai nạn do lỗi kỹ thuật, đồng thời tiết kiệm thời gian và chi phí thử nghiệm thực tế.

Đề xuất và khuyến nghị

1. Tối ưu thiết kế hệ thống phanh hai dòng: Cần điều chỉnh kích thước piston và phân bố áp suất sao cho lực phanh giữa các bánh xe cân bằng, giảm thiểu hiện tượng lệch hướng khi phanh. Mục tiêu giảm quãng đường phanh ít nhất 10% trong vòng 1 năm, do các nhà sản xuất ô tô và viện nghiên cứu thực hiện.

2. Phát triển hệ thống điều khiển phanh thích nghi: Áp dụng công nghệ điều khiển tự động dựa trên cảm biến hệ số bám đường để điều chỉnh lực phanh từng bánh xe, nâng cao tính ổn định và an toàn. Thời gian triển khai dự kiến 2-3 năm, phối hợp giữa các trung tâm nghiên cứu và doanh nghiệp công nghệ.

3. Nâng cao chất lượng dầu phanh và vật liệu má phanh: Sử dụng dầu phanh có độ nhớt và độ bền cao, cùng vật liệu má phanh có độ cứng và ma sát ổn định nhằm giảm thời gian chậm tác dụng và tăng tuổi thọ hệ thống. Khuyến nghị áp dụng trong vòng 1 năm, do nhà cung cấp vật liệu và các hãng sản xuất ô tô thực hiện.

4. Đào tạo và nâng cao nhận thức người lái xe: Tổ chức các khóa huấn luyện về kỹ thuật phanh an toàn, cách nhận biết và xử lý tình huống mất ổn định khi phanh trên đường trơn trượt. Mục tiêu giảm tai nạn do lỗi con người khoảng 10% trong 2 năm, do các cơ quan quản lý giao thông và tổ chức đào tạo phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế ô tô: Nghiên cứu cung cấp mô hình và phương pháp mô phỏng hệ thống phanh thủy lực, giúp tối ưu thiết kế và cải tiến sản phẩm.

2. Nhà nghiên cứu và giảng viên kỹ thuật ô tô: Tài liệu chi tiết về lý thuyết động lực học và mô phỏng hệ thống phanh, hỗ trợ giảng dạy và nghiên cứu chuyên sâu.

3. Doanh nghiệp sản xuất và bảo dưỡng ô tô: Tham khảo để nâng cao chất lượng sản phẩm và dịch vụ bảo trì hệ thống phanh, giảm thiểu rủi ro kỹ thuật.

4. Cơ quan quản lý giao thông và an toàn: Sử dụng kết quả nghiên cứu để xây dựng tiêu chuẩn kỹ thuật và chính sách an toàn giao thông liên quan đến hệ thống phanh.

Câu hỏi thường gặp

1. Mô phỏng hệ thống phanh thủy lực có chính xác không?
   Mô phỏng dựa trên các phương trình động lực học và tham số thực tế, cho kết quả phù hợp với thực nghiệm và các nghiên cứu trước đây, giúp đánh giá hiệu quả phanh nhanh chóng và tiết kiệm chi phí.

2. Tại sao phải sử dụng hệ thống phanh hai dòng?
   Hệ thống phanh hai dòng đảm bảo an toàn khi một dòng bị hỏng vẫn còn dòng còn lại hoạt động, giảm nguy cơ mất phanh hoàn toàn, nâng cao độ tin cậy của xe.

3. Ảnh hưởng của hệ số bám đường đến hiệu quả phanh như thế nào?
   Hệ số bám đường cao giúp lực phanh được truyền tốt, giảm quãng đường phanh và duy trì ổn định xe. Ngược lại, hệ số bám không đồng nhất hoặc thấp gây trượt bánh và mất kiểm soát.

4. Phần mềm Matlab - Simulink có ưu điểm gì trong nghiên cứu này?
   Matlab - Simulink cho phép mô hình hóa trực quan, giải các hệ phương trình vi phân phức tạp nhanh chóng, dễ dàng điều chỉnh tham số và phân tích kết quả dưới dạng đồ thị.

5. Làm thế nào để cải thiện thời gian chậm tác dụng của hệ thống phanh?
   Có thể cải thiện bằng cách sử dụng dầu phanh chất lượng cao, thiết kế đường ống dẫn ngắn gọn, và áp dụng hệ thống trợ lực phanh để giảm lực bàn đạp và tăng độ nhạy.

Kết luận

• Luận văn đã xây dựng thành công mô hình mô phỏng hệ thống phanh thủy lực hai dòng trên phần mềm Matlab - Simulink, mô tả chi tiết quá trình động lực học của piston, lưu lượng dầu và lực phanh.

• Kết quả mô phỏng cho thấy ảnh hưởng rõ rệt của qui luật tác động bàn đạp, vận tốc xe và hệ số bám đường đến hiệu quả và ổn định của hệ thống phanh.

• Nghiên cứu cung cấp cơ sở khoa học để tối ưu thiết kế và điều khiển hệ thống phanh, góp phần nâng cao an toàn giao thông và giảm thiểu tai nạn do lỗi kỹ thuật.

• Đề xuất các giải pháp cải tiến hệ thống phanh và nâng cao nhận thức người lái nhằm tăng cường hiệu quả phanh và ổn định xe trong thực tế.

• Các bước tiếp theo bao gồm triển khai thử nghiệm thực tế, phát triển hệ thống điều khiển thích nghi và ứng dụng rộng rãi trong ngành công nghiệp ô tô Việt Nam.

Quý độc giả và các nhà nghiên cứu được khuyến khích áp dụng mô hình và kết quả nghiên cứu này để phát triển các hệ thống phanh an toàn, hiệu quả hơn trong tương lai.

Trích đoạn nội dung tài liệu

Chương I: TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU 1. Hệ thống phanh ôtô Hệ thống phanh có vai trò hết sức quan trọng trong việc bảo đảm an toàn chuyển động của ô tô. Chất lượng phanh của ô tô được đánh giá qua tính hiệu quả và ổn định hướng chuyển động của ô tô khi phanh. Tính hiệu quả của quá trình phanh là khả năng dừng xe với quãng đường phanh ngắn nhất hoặc với gia tốc phanh lớn nhất, thời gian phanh nhỏ nhất.

Hệ thống phanh có chức năng là giảm tốc độ chuyển động của ô tô tới tốc độ chuyển động nào đó hoặc dừng hẳn ô tô giữ xe đứng yên ở một vị trí nhất định. Thông thường quá trình phanh ô tô được tiến hành bằng cách tạo ra ma sát giữa phần quay và phần đứng yên (tang trống với má phanh hoặc đĩa phanh với má phanh). Như vậy động năng chuyển động của ô tô biến thành nhiệt năng, nhiệt năng sẽ được truyền ra môi trường xung quanh. Ngày nay, khi ô tô trở thành phương tiện vận chuyển chủ chốt đối với bất kỳ quốc gia nào trên thế giới.

Với số lượng ô tô ngày càng tăng, mật độ ô tô tham gia giao thông trên đường lớn, tốc độ chuyển động của ô tô ngày càng cao, đã đặt ra nhiều vấn đề lớn cho xã hội như ô nhiễm môi trường, tai nạn giao thông. Trong đó, tai nạn giao thông đã trở thành một mối quan tâm lớn của xã hội bởi vì ô tô đã trở thành phương tiện giao thông gây chết người nhiều nhất so với các loại phương tiện khác. Ở Việt Nam, tính đến hết tháng 12 - 2010 có khoảng 1.689 mô tô được đăng ký lưu hành trên đường. Tai nạn giao thông đường bộ đang có xu hướng tăng mặc dù Chính phủ đã đưa ra nhiều giải pháp về an toàn giao thông.

Với tốc độ tăng trưởng như hiện nay các phương tiện cơ giới đường bộ tăng vọt lên như vậy thì vấn đề tai nạn giao thông xảy ra càng nhiều, các vụ tai nạn giao thông, không những gây thiệt hại lớn về người mà còn gây thiệt hại về tài sản của nhà nước và của công dân. Theo thống kê của các nước thì trong tai nạn giao thông đường bộ 60 đến 70 % do con người gây ra như (lái xe say rượu, mệt mỏi, buồn ngủ, …) 10 đến 15 % do hư hỏng máy móc, trục tặc về kỹ thuật và 20 đến 30 % do đường xá quá xấu. 13 Trong số các nguyên nhân hư hỏng do máy móc, trục trặc kỹ thuật thì tỷ lệ tai nạn do các cụm, hệ thống trên ô tô gây nên được thống kê như sau: Phanh chân: 52,2 – 74,4 % Ánh sáng: 2,3 – 8,7 % Phanh tay: 4,9 – 16,1 % Bánh xe: 2,5 – 10 % Lái: 4,9 – 19,2 % Các hư hỏng khác: 2 – 18,2 % Các số liệu trên cho thấy rằng, tai nạn giao thông do hệ thống phanh chiếm tỷ lệ cao nhất. Do vậy các yêu cầu đối với hệ thống phanh, được pháp lý hoá thông qua các tiêu chuẩn quốc gia và quốc tế, ngày càng trở nên khắt khe hơn.

Để đáp ứng được những tiêu chuẩn này, các nhà sản xuất phải thường xuyên cải tiến hệ thống phanh cho ô tô nhằm nâng cao hiệu quả và tính ổn định khi phanh, tăng tính an toàn chuyển động. Vì những lý do trên, việc mô phỏng hệ thống dẫn động phanh để xác định hiệu quả phanh và tìm các giải pháp nhằm nâng cao hiệu quả phanh đáp ứng các tiêu chuẩn hiện hành ngay trong quá trình thiết kế là rất cần thiết. Không những thế, phương pháp mô phỏng và tính toán với sự trợ giúp của máy tính sẽ giúp cho các nhà thiết kế tiết kiệm được thời gian và kinh phí cho quá trình thiết kế và hoàn thiện hệ thống phanh. Trong điều kiện thiếu thốn về trang thiết bị thí nghiệm như ở nước ta hiện nay thì đây là phương pháp nghiên cứu rất thích hợp và hoàn toàn khả thi.

Hệ thống phanh ô tô gồm các bộ phận chính: cơ cấu phanh, dẫn động phanh. Ngày nay trên cơ sở các bộ phận kể trên, hệ thống phanh còn được bố trí thiết bị nâng cao hiệu quả phanh. - Cơ cấu phanh: được bố trí ở gần bánh xe, thực hiện chức năng của các cơ cấu ma sát nhằm tạo ra mô men hãm trên các bánh xe của ô tô khi phanh. - Dẫn động phanh: bao gồm các bộ phận liên kết từ cơ cấu điều khiển (bàn đạp phanh, cần kéo phanh) tới các chi tiết điều khiển sự hoạt động của cơ cấu phanh.

Dẫn động phanh dùng để truyền và khuyếch đại lực điều khiển từ cơ cấu điều khiển phanh đến các chi tiết điều khiển hoat động của cơ cấu phanh. Cơ cấu phanh được dẫn động bởi: 14 - Dẫn động điều khiển phanh bằng bàn đạp (phanh chân) thông qua lực bàn đạp phanh và các ống dẫn dầu tới cơ cấu phanh; - Dẫn động điều khiển bằng cần kéo (phanh tay) thông qua lực kéo trên cần phanh và dây cáp đến điều khiển phanh các bánh xe sau. Cơ cấu phanh làm việc tuỳ thuộc vào hệ thống điều khiển. Toàn bộ các bộ phận từ bàn đạp phanh tới cơ cấu phanh được gọi là dẫn động phanh.

Ở trạng thái không phanh các cơ cấu không tạo nên ma sát, các bánh xe được quay trơn; khi phanh các cơ cấu ma sát làm việc, động năng được tiêu hao làm giảm tốc độ chuyển động của ô tô. Hệ thống phanh thường dùng trên các loại xe ô tô là dẫn động phanh khí nén; dẫn động phanh thủy lực và dẫn động phanh thủy khí. Dẫn động phanh khí nén Dẫn động phanh khí nén được sử dụng rộng rãi trên ô tô tải cỡ lớn và trung bình, đặc biệt lớn, để dẫn động các cơ cấu phanh người ta sử dụng năng lượng khí nén, lực của người lái chỉ để mở van tổng phanh do đó mà giảm được sức lao động của người điều khiển. Tùy theo liên kết của xe cơ sở với rơ moóc mà dẫn động phanh khí nén có thể là một dòng hay hai dòng.

Hiện nay hầu hết các loại xe ô tô sử dụng hệ thống dẫn động phanh khí nén một dòng đều không được phép lưu hành vì không đảm bảo an toàn do đó ta chỉ xét loại loại dẫn động phanh khí nén 2 dòng: Dẫn động phanh khí nén 2 dòng được thể hiện trên hình 1.1: Dẫn động phanh khí nén hai dòng 15 1: M¸y nÐn khÝ, 2: BÇu läc, 3: Van ®iÒu chØnh ¸p suÊt, 4: B×nh chøa khÝ nÐn, 5,6: Van ph©n phèi, 7: Van nÐn khÝ, 8: èng nèi, 9: BÇu phanh b¸nh xe, 10: Van an toµn. Nguyên lý làm việc: Khi phanh người lái tác động lên bàn đạp qua hệ thống đòn đến van phân phối 1 và mở cho dòng khí nén áp suất cao vào các bầu phanh 9 từ đó sẽ dẫn động cam phanh ép guốc phanh vào trống phanh để tiến hành phanh xe. Hệ thống phanh 2 dòng chia dòng khí của các phanh bánh trước và dòng khí các bánh sau làm việc riêng biệt do vậy làm cho hệ thống phanh có tính an toàn cao. - Ưu điểm của hệ thống phanh khí: Điều khiển dễ dàng, nhẹ nhành, kết cấu đơn giản, tạo được lực phanh lớn; Có khả năng cơ khí hóa quá trình điều khiển ô tô; Có thể sử dụng không khí nén cho các bộ phận làm việc như hệ thống phanh treo loại khí.

- Nhược điểm của hệ thống phanh khí nén: Số lượng các cụm chi tiết khá nhiều, kích thước và trọng lượng của chúng khá lớn, giá thành cao; Thời gian chậm tác dụng khá lớn; Khả năng tác dụng của hệ thống phanh chậm, đây là nhược điểm lớn nhất của hệ thống phanh khí nén. Phanh dẫn động thủy lực Hình 1. Sơ đồ hệ thống phanh thủy lực 16 1. Bàn đạp phanh; 2.

Piston chính; 4. Xy lanh chính; 5. Xy lanh con; 8. Với hệ thống phanh thuỷ lực khi đạp bàn đạp chân phanh sẽ tạo nên áp xuất chất lỏng trong xy lanh công tác đặt tại cơ cấu phanh điều khiển sự làm việc của cơ cấu phanh.

Nguyên lý hoạt động: Tác dụng của phanh là dựa trên cơ sở lực ma sát. Khi chưa đạp bàn đạp, các guốc phanh (9) được lò xo (12) kéo vào nên mặt ma sát (mặt ngoài) của chúng tách rời khỏi mặt trong của tang trống (11) nên bánh xe được quay tự do trên moayơ. Khi đạp chân lên bàn đạp (1), cán đẩy (2) sẽ đẩy piston (3) chuyển dịch sang phải làm tăng áp suất dầu đẩy mở van cao áp (5) đưa dầu vào đường ống (6) để tới xy lanh ở các bánh xe. Lúc này do áp suất dầu trong các xy lanh con (7) tăng lên tạo lực đẩy hai piston con (8) chạy sang hai bên đẩy guốc phanh (9) quay quanh các chốt (12) để các má phanh tỳ ép và hãm chặt tang trống (11).

Lực ma sát giữa má phanh và tang trống giữ không cho các bánh xe quay tiếp. Lúc này nếu bánh xe bám tốt mặt đường thì lực ma sát trên sẽ tạo ra mô men phanh, bánh xe dừng lại. Nếu nhấc chân khỏi bàn đạp (nhả chân phanh) thì áp suất trong hệ thống dầu sẽ giảm nhanh, nhờ lò xo (12) các guốc phanh được kéo lại gần nhau làm cho các piston (8) cũng bị kéo vào đẩy dầu qua van hồi dầu trở về xy lanh chính và bệ chứa, các má phanh rời khỏi mặt tiếp xúc nên mặt trong của tang trống không còn tác dụng phanh. Dẫn động phanh thủy lực được áp dụng rộng rãi trên hệ thống phanh chính của các loại ô tô du lịch, ô tô tải nhỏ và trung bình.

Trong dẫn động phanh thủy lực thì lực dùng tác dụng của người lái để tạo ra lực phanh cho nên chỉ áp dụng cho các loại xe có trọng lượng tương đối nhỏ thì mới đảm bảo tạo ra lực phanh cần thiết tương ứng với chế độ phanh cấp tốc. Dẫn động phanh là cơ cấu thủy lực gồm tổng phanh và các cơ cấu xy lanh phanh chính, xy lanh bánh xe. 17 Dẫn động phanh có loại 1 dòng và loại 2 dòng, loại 2 dòng khác loại 1 dòng là dầu phanh từ tổng phanh được chia làm 2 dòng đi đến các xy lanh bánh xe trước và sau, ngoài ra nó còn có ưu điểm là khi một dòng bị hỏng thì dòng kia vẫn làm việc bình thường làm tăng tính an toàn khi chuyển động. Trong hệ thống phanh dẫn động thủy lực, tổng phanh làm nhiệm vụ tạo áp suất dầu đủ lớn để đưa đến các xy lanh bánh xe, áp suất dầu tăng lên nhờ sự tác động của lực bàn đạp qua các cơ cấu dẫn động.
