Giới thiệu dự án

Nhiệt năng là nguồn động lực cốt lõi trong các chuỗi cung ứng sản xuất công nghiệp, từ các dây chuyền nhiệt luyện cơ khí, sấy nông sản (thóc, cà phê, hạt điều), thủy hải sản cho đến các ngành công nghiệp dệt may, sản xuất gạch men và thức ăn chăn nuôi. Theo các khảo sát công nghiệp nhiệt luyện, hệ thống lò nhiệt tiêu thụ từ 25% đến 40% tổng năng lượng của một nhà máy sản xuất, trong đó tổn thất nhiệt do kiểm soát phi tuyến tính và dao động quán tính nhiệt chiếm tới 15-20% mức hao phí không đáng có.

Đối tượng điều khiển nhiệt độ (lò nhiệt) trong kỹ thuật tự động hóa vốn có đặc tính: quán tính nhiệt lớn, độ trễ pha cao (dead-time) và mô hình tham số biến đổi phi tuyến theo thời gian. Bài toán đặt ra là cần thiết lập một hệ thống điều khiển có khả năng ổn định nhiệt độ chính xác, hạn chế tối đa độ vọt lố ($\sigma%$) nhằm tránh quá nhiệt làm hỏng vật nung, đồng thời rút ngắn thời gian xác lập ($t_{xl}$). Đồ án tốt nghiệp "Mô hình hoá và mô phỏng mô hình thí nghiệm điều khiển lò nhiệt trên phần mềm Matlab" của sinh viên Nguyễn Minh Chiến, dưới sự hướng dẫn của Th.S Nguyễn Đoàn Phong (Trường Đại học Quản lý và Công nghệ Hải Phòng, 2020), đã giải quyết triệt để bài toán này thông qua việc thiết kế phần cứng mô hình thực nghiệm và mô phỏng thuật toán điều khiển trên môi trường MATLAB/Simulink.

+-----------------------------------------------------------------------------------+
|                            MỤC TIÊU CỦA DỰ ÁN                                    |
| 1. Thiết kế phần cứng lò điện trở thí nghiệm công suất 334W - 344W (220VAC).     |
| 2. Tích hợp bộ điều khiển Autonics TK4S-B4CR và rơ le bán dẫn HSR-2D304Z 30A.     |
| 3. Nhận dạng đối tượng thực tế và xây dựng hàm truyền đạt G(s) trên MATLAB.       |
| 4. Mô phỏng, kiểm chứng giải thuật PID Auto-tuning so với ON/OFF truyền thống.   |
+-----------------------------------------------------------------------------------+

Phương pháp tiếp cận của đề tài dựa trên việc kết hợp giữa lý thuyết điều khiển tự động kinh điển, phương pháp thực nghiệm nhận dạng tham số nhiệt động học Joule-Lenz và công cụ mô phỏng toán học trên nền tảng MATLAB. Giải pháp cho phép kiểm soát nhiệt độ buồng lò với các chỉ tiêu định lượng:

  • Dải nhiệt độ vận hành: Từ nhiệt độ môi trường ($30^\circ\text{C}$) đến $400^\circ\text{C}$ (giới hạn thực nghiệm tối ưu $< 200^\circ\text{C}$ phục vụ đào tạo).
  • Độ vọt lố ($\sigma%$): Dưới $3%$ ở chế độ điều khiển PID Auto-tuning.
  • Sai số xác lập tĩnh ($e_{xl}$): Nằm trong phạm vi $\pm 0.5^\circ\text{C}$ đến $\pm 1^\circ\text{C}$.
  • Chu kỳ lấy mẫu cảm biến: Tối ưu hóa ở mức $50\text{ ms}$.

Phạm vi nghiên cứu tập trung vào mô hình lò nung điện trở thể tích nhỏ ($1.656\text{ lít}$ buồng trong), ứng dụng can nhiệt loại K (Thermocouple Type K) và đóng cắt bán dẫn qua điều chế xung Zero-Crossing. Hệ thống chưa tích hợp hệ thống làm mát cưỡng bức (forced cooling fan), do đó quá trình giảm nhiệt hoàn toàn phụ thuộc vào quá trình trao đổi nhiệt đối lưu tự nhiên và bức xạ nhiệt qua thành lò.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật gia nhiệt công nghiệp hiện đại, có 3 dạng lò nhiệt cơ bản: lò điện trở, lò hồ quang và lò cảm ứng. Mỗi phương pháp có những ưu nhược điểm kỹ thuật riêng biệt:

Tiêu chí so sánh Lò điện trở (Dự án lựa chọn) Lò hồ quang điện Lò nung cảm ứng
Nguyên lý hoạt động Biến đổi điện năng thành nhiệt năng qua dây điện trở (Định luật Joule-Lenz) Tận dụng nhiệt lượng của tia hồ quang điện giữa các điện cực Sử dụng hiện tượng cảm ứng điện từ tạo dòng xoáy Foucault
Dải nhiệt độ làm việc Dưới $1200^\circ\text{C}$ (dây Nichrome Cr20Ni80N) Rất cao: $4000^\circ\text{C} - 6000^\circ\text{C}$ Trung bình - cao: $1000^\circ\text{C} - 2500^\circ\text{C}$
Đặc tính điều khiển Dễ điều chỉnh tuyến tính, nung đều, không gây sốc lưới Dòng điện ngắn mạch lớn, phát sinh sóng hài bậc cao Phức tạp, phụ thuộc tần số nguồn ($500\text{Hz} - 10\text{kHz}$)
Chi phí chế tạo Thấp, vật liệu phổ biến, an toàn cao Rất cao, chi phí thay tiếp điểm và bảo dưỡng lớn Cao, bắt buộc sử dụng nguồn điện 3 pha công suất lớn
Độ phù hợp thí nghiệm Tối ưu nhất cho giảng dạy và nghiên cứu Không phù hợp (nguy cơ cháy nổ, điện áp cao) Không phù hợp cho mô hình để bàn

Xét về phương diện điều chỉnh công suất nhiệt:

  1. Phương pháp biến áp: Thay đổi điện áp cơ học theo cấp, quán tính lớn, kích thước cồng kềnh, không đáp ứng điều khiển tự động liên tục.
  2. Phương pháp Relay điện từ: Đóng cắt cơ khí gây hồ quang, hao mòn tiếp điểm nhanh, độ trễ chuyển mạch lớn dẫn đến dao động quanh điểm đặt ($SV$) biên độ lớn $\pm 5^\circ\text{C} - 10^\circ\text{C}$.
  3. Phương pháp Triac / SSR điều khiển pha/chu kỳ: Đóng cắt êm ái ở điểm không (Zero-crossing), tốc độ đáp ứng nano-giây, cho phép điều chỉnh mịn công suất cấp vào tải từ $0%$ đến $100%$.

Yêu cầu người dùng được cấu trúc theo mô hình MoSCoW:

  • Must have: Duy trì ổn định nhiệt độ đặt ($SV$) với sai số $\le \pm 1^\circ\text{C}$, bảo vệ quá nhiệt tự ngắt, cảnh báo đứt cảm biến (Loop Break Alarm - LBA).
  • Should have: Giao tiếp truyền thông RS485 chuẩn Modbus RTU về máy tính, thuật toán PID tự dò tham số (Auto-tuning).
  • Could have: Giám sát thời gian thực qua giao diện phần mềm DAQMaster, lưu trữ log dữ liệu nhiệt độ.
  • Won't have (lần này): Hệ thống van xả khí cưỡng bức, điều khiển đa vùng nhiệt độc lập (Multi-zone).

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống bao gồm 5 phân hệ cốt lõi liên kết chặt chẽ theo sơ đồ vòng kín (Closed-loop Control System):

+-----------------------------------------------------------------------------+
|                       SƠ ĐỒ KHỐI HỆ THỐNG ĐIỀU KHIỂN                         |
|                                                                             |
|  +--------------------+         Tín hiệu MV         +--------------------+  |
|  |   Bộ điều khiển    |  (11VDC Pulse / 4-20mA)     |   Bộ công suất     |  |
|  | Autonics TK4S-B4CR | --------------------------> |    SSR HSR-2D304Z  |  |
|  +--------------------+                             +--------------------+  |
|            ^                                                   |            |
|            |                                                   | Điện áp    |
|            | Tín hiệu hồi tiếp PV                              | 220VAC     |
|            | (Điện áp mV can K)                                v            |
|  +--------------------+                             +--------------------+  |
|  |    Cảm biến can K  | <-------------------------- |  Dây mayso buồng lò|  |
|  | Omron E52MY-CA10C  |      Phát nhiệt Joule       |  Cr20Ni80N (145Ω)  |  |
|  +--------------------+                             +--------------------+  |
+-----------------------------------------------------------------------------+

Technology Stack và Phần cứng lựa chọn:

  • Bộ điều khiển nhiệt độ: Autonics TK4S-B4CR (Hàn Quốc), kích thước $48 \times 48\text{ mm}$, màn hình LED 7 đoạn độ sáng cao, chu kỳ trích mẫu $50\text{ ms}$, hỗ trợ đầu ra Relay ($250\text{VAC } 3\text{A}$) và SSR Drive ($11\text{VDC } \pm 2\text{V, } 20\text{mA}$), tích hợp giao thức truyền thông RS485 Modbus RTU.
  • Thiết bị đóng cắt công suất: Rơ le bán dẫn Solid State Relay Hanyoung Nux HSR-2D304Z 30A, điện áp điều khiển vào $4 - 32\text{VDC}$, điện áp tải định mức $90 - 480\text{VAC}$, tần số $25 - 65\text{Hz}$, độ bền điện môi cách ly $2500\text{VAC}$, công nghệ chuyển mạch Zero-Crossing hạn chế tối đa xung sét và nhiễu sóng hài.
  • Cảm biến nhiệt độ: Can nhiệt cặp nhiệt ngẫu loại K (Thermocouple Type K - Chromel/Alumel), model Omron E52MY-CA10C vỏ bọc kim loại SUS316 đường kính $6.3\text{ mm}$, dải đo danh định $-50^\circ\text{C}$ đến $1200^\circ\text{C}$, độ nhạy xấp xỉ $41,\mu\text{V}/^\circ\text{C}$.
  • Vật liệu chế tạo buồng lò: Kích thước phủ bì $25 \times 25 \times 25\text{ cm}$, kích thước buồng hữu dụng $12 \times 12 \times 11.5\text{ cm}$. Vỏ ngoài bằng gỗ cách nhiệt dày $1\text{ cm}$, lớp lót cách nhiệt bên trong ghép từ 10 viên gạch xốp chịu nhiệt kết dính bằng keo chịu nhiệt chuyên dụng ($0.5\text{ kg}$).
  • Phần tử gia nhiệt: Dây điện trở Nichrome $\text{Cr20Ni80N}$ có tiết diện $1\text{ mm}^2$ (chuẩn IEC 60439), điện trở nguội đo đạc thực tế $R = 145,\Omega$.

Methodology

Quy trình phát triển dự án áp dụng phương pháp luận V-Model cải tiến cho kỹ thuật cơ điện tử (Mechatronics):

  1. Giai đoạn 1 (Thiết kế & Tính toán): Xác định các phương trình cân bằng nhiệt và lựa chọn tiết diện dây dẫn.
  2. Giai đoạn 2 (Gia công & Tích hợp): Chế tạo vỏ lò, xây dựng lớp lót gạch xốp chịu nhiệt, lắp ráp tủ điều khiển và đấu nối dây dẫn theo tiêu chuẩn an toàn điện IEC 60439.
  3. Giai đoạn 3 (Nhận dạng thực nghiệm): Cấp bước nhảy điện áp (Step response) $100%$ công suất, đo đạc đường cong đáp ứng nhiệt $y(t)$ qua can nhiệt loại K để xác định các thông số trễ $\tau$ và hằng số thời gian quán tính $T$.
  4. Giai đoạn 4 (Mô hình hóa trên MATLAB): Xây dựng khối mô phỏng hàm truyền đối tượng $G(s)$, thiết kế bộ điều khiển PID theo phương pháp Ziegler-Nichols và Chien-Hrones-Reswick (CHR).
  5. Giai đoạn 5 (Kiểm chứng & Tinh chỉnh): Nạp thông số vào bộ điều khiển thực tế TK4S-B4CR, kích hoạt chức năng Auto-tuning tại điểm đặt $SV = 100^\circ\text{C}$ và $SV = 150^\circ\text{C}$, so sánh dữ liệu thực nghiệm với kết quả mô phỏng.

Implementation và kết quả

Development process

1. Tính toán năng lượng nhiệt và công suất lò:

Nhiệt lượng cần thiết để nung nóng lượng không khí trong thể tích buồng lò được tính theo công thức nhiệt động lực học: $$Q_{kk} = C \cdot m \cdot \Delta t = C \cdot (D \cdot V) \cdot (t_2 - t_1)$$ Trong đó:

  • $C = 1.005\text{ kJ/kg}\cdot^\circ\text{C}$ (Nhiệt dung riêng của không khí ở áp suất chuẩn).
  • $D = 1.225\text{ kg/m}^3$ (Khối lượng riêng của không khí).
  • $V = 0.12 \times 0.12 \times 0.115 = 0.001656\text{ m}^3$ (Thể tích buồng nung).
  • $\Delta t = t_2 - t_1 = 400^\circ\text{C} - 30^\circ\text{C} = 370^\circ\text{C}$.

Tổn thất nhiệt qua vách lò ở chế độ xác lập: $$P_{DT} = A \cdot \frac{1}{R_{tn}} \cdot \Delta t \cdot SF$$ Với $A$ là diện tích bề mặt trao đổi nhiệt, $R_{tn}$ là nhiệt trở của lớp gạch xốp và gỗ, $SF = 1.2$ là hệ số an toàn.

Tổng công suất cần thiết theo tính toán lý thuyết và hiệu chỉnh thực nghiệm: $$P_{lò} = U \cdot I = \frac{U^2}{R} = \frac{220^2}{145} \approx 333.79\text{ W} \approx 334\text{ W}$$ Dòng điện làm việc định mức: $$I = \frac{P}{U} = \frac{334}{220} \approx 1.52\text{ A}$$

2. Mô hình toán học và nhận dạng đối tượng:

Đối tượng lò nhiệt được mô hình hóa bằng khâu quán tính bậc nhất có trễ (FOPDT - First Order Plus Dead Time): $$G(s) = \frac{Y(s)}{U(s)} = \frac{K}{Ts + 1} e^{-\tau s}$$ Từ đường cong quá độ thực nghiệm thu thập qua can nhiệt loại K khi cấp đầu vào bước nhảy $U_0 = 220\text{V}$, ta xác định được:

  • Hệ số khuếch đại tĩnh: $K = \frac{\Delta Y}{\Delta U} = \frac{200 - 30}{100%} = 1.70,(^\circ\text{C}/%)$
  • Hằng số thời gian quán tính nhiệt: $T = 420\text{ s}$
  • Thời gian trễ pha do truyền nhiệt: $\tau = 28\text{ s}$

Do đó, hàm truyền của lò nhiệt thí nghiệm là: $$G_{lo}(s) = \frac{1.70}{420s + 1} e^{-28s}$$

3. Mã nguồn mô phỏng trên MATLAB/Simulink:

Đoạn script MATLAB sau đây được sử dụng để khảo sát đáp ứng vòng kín và tối ưu hóa bộ điều khiển PID:

%==========================================================================
% Chuong trinh mo phong dieu khien nhiet do lo nhiet tren MATLAB
% De tai: Mo hinh hoa va mo phong lo nhiet - Nguyen Minh Chien (2020)
%==========================================================================
clear; clc; close all;

% 1. Thiet lap tham so ham truyen doi tuong lo nhiet FOPDT
K = 1.70;       % He so khuet dai tinh (degC/%)
T = 420;        % Hang so thoi gian quan tinh (giay)
tau = 28;       % Thoi gian tre (giay)

s = tf('s');
% Su dung xap xi Pade bac 2 cho thanh phan tre e^(-tau*s)
[num_pade, den_pade] = pade(tau, 2);
G_delay = tf(num_pade, den_pade);
G_plant = (K / (T*s + 1)) * G_delay;

% 2. Tinh toan bo tham so PID theo phuong phap Ziegler-Nichols
% Kp = 1.2 * T / (K * tau)
% Ti = 2 * tau -> Ki = Kp / Ti
% Td = 0.5 * tau -> Kd = Kp * Td
Kp = 1.2 * T / (K * tau);       % Kp = 1.2 * 420 / (1.70 * 28) = 10.588
Ti = 2 * tau;                   % Ti = 56 s
Td = 0.5 * tau;                 % Td = 14 s
Ki = Kp / Ti;                   % Ki = 0.189
Kd = Kp * Td;                   % Kd = 148.23

% 3. Thiet lap bo dieu khien PID
C_pid = pid(Kp, Ki, Kd);

% 4. He thong vong kin phan hoi am don vi
T_closed_loop = feedback(C_pid * G_plant, 1);

% 5. Mo phong dap ung buoc nhay voi nhiet do dat SV = 150 degC (buoc nhay 120 degC)
t = 0:1:1200; % Thoi gian khao sat 1200 giay (20 phut)
T_ambient = 30;
SV = 150;
step_input = (SV - T_ambient);
[y_out, t_out] = step(step_input * T_closed_loop, t);
PV = y_out + T_ambient;

% 6. Ve do thi ket qua
figure('Color', [1 1 1]);
plot(t_out, PV, 'b-', 'LineWidth', 2); hold on;
yline(SV, 'r--', 'Nhiệt độ đặt (SV = 150°C)', 'LineWidth', 1.5);
yline(T_ambient, 'k:', 'Nhiệt độ môi trường (30°C)');
grid on;
xlabel('Thời gian (giây)');
ylabel('Nhiệt độ buồng lò (°C)');
title('Đáp ứng quá độ nhiệt độ lò nung với bộ điều khiển PID Auto-Tuning');
legend('Nhiệt độ thực tế (PV)', 'Điểm đặt (SV)', 'Location', 'SouthEast');

Testing và validation

Hệ thống được tiến hành thử nghiệm nghiệm thu thực tế tại phòng thí nghiệm Bộ môn Tự động hóa với 3 kịch bản: Điều khiển ON/OFF hai vị trí, điều khiển PID thủ công và điều khiển PID thông qua chế độ Auto-tuning của bộ TK4S-B4CR.

Chỉ số đánh giá Điều khiển ON/OFF Điều khiển PID tính toán lý thuyết Điều khiển PID Auto-Tuning (TK4S)
Độ vọt lố ($\sigma%$) $14.6%$ (quá nhiệt $21.9^\circ\text{C}$) $6.8%$ (quá nhiệt $10.2^\circ\text{C}$) $2.1%$ (quá nhiệt $3.1^\circ\text{C}$)
Thời gian tăng trưởng ($t_r$) $180\text{ s}$ $245\text{ s}$ $210\text{ s}$
Thời gian xác lập ($t_{xl}$ $\pm 2%$) Không xác lập (dao động liên tục) $580\text{ s}$ $410\text{ s}$
Sai số xác lập tĩnh ($e_{xl}$) $\pm 7.5^\circ\text{C}$ $\pm 1.8^\circ\text{C}$ $\pm 0.4^\circ\text{C}$
Số lần chuyển mạch / phút $4 - 6\text{ lần}$ (đóng/cắt lớn) Điều biến liên tục Điều biến Zero-crossing mịn

Kết quả đạt được

  1. Khả năng bám điểm đặt ($SV$): Tại các dải nhiệt độ $60^\circ\text{C}, 100^\circ\text{C}, 150^\circ\text{C}$, hệ thống đạt trạng thái cân bằng chỉ sau 1 chu kỳ dao động suy giảm, triệt tiêu hoàn toàn hiện tượng lệch tĩnh ($e_{xl} \to 0$).
  2. Khả năng kháng nhiễu: Khi tạo nhiễu cưỡng bức bằng cách mở nắp buồng lò trong $10\text{ s}$, nhiệt độ tụt khoảng $12^\circ\text{C}$, bộ điều khiển tự động tăng biến điều khiển $MV$ lên $100%$ và phục hồi về trạng thái cân bằng trong vòng $75\text{ s}$.
  3. Độ an toàn nhiệt và điện: Lớp vỏ gỗ bên ngoài duy trì nhiệt độ bề mặt $< 42^\circ\text{C}$ khi buồng trong đạt $200^\circ\text{C}$, dòng rò vỏ $< 0.1\text{mA}$, đảm bảo an toàn tuyệt đối cho người vận hành.

Đổi mới và đóng góp

Technical innovations

  • Tối ưu hóa chu kỳ lấy mẫu: Sử dụng bộ điều khiển Autonics TK4S với tốc độ trích mẫu $50\text{ ms}$ (nhanh hơn gấp 5 lần so với chuẩn công nghiệp thông thường $250\text{ ms}$ như Omron E5CD), giúp giải thuật PID phát hiện xu hướng biến thiên đạo hàm sai lệch ($de(t)/dt$) tức thời, hạn chế quán tính tích phân gây bão hòa (Integrator Windup).
  • Kết hợp SSR Zero-Crossing với thuật toán điều chế chu kỳ (Cycle Control): Thay vì sử dụng bộ điều khiển góc mở pha Triac thông thường (gây méo dạng sóng sin và phát xạ sóng hài cao tần EMI), hệ thống sử dụng SSR HSR-2D304Z kích mở tại điểm $0\text{V}$ của sóng sin lưới điện xoay chiều, tăng tuổi thọ dây mayso thêm $35%$.
  • Cấu trúc cách nhiệt hybrid: Kết hợp gạch xốp chịu lửa nhẹ bên trong và khung vỏ gỗ dày $1\text{cm}$ xử lý nhiệt bên ngoài, giảm khối lượng tổng thể xuống chỉ còn $4.2\text{ kg}$, tiêu hao nhiệt truyền dẫn giảm $42%$ so với thiết kế vỏ kim loại bọc bông thủy tinh truyền thống.
+-----------------------------------------------------------------------------------+
|               BẢNG SO SÁNH GIẢI PHÁP ĐIỀU KHIỂN TRÊN THỊ TRƯỜNG                   |
+------------------------+--------------------+--------------------+----------------+
| Tính năng kỹ thuật     | Đề tài (TK4S+HSR)  | Omron E5CD Series  | Relay cơ cổ điển|
+------------------------+--------------------+--------------------+----------------+
| Chu kỳ lấy mẫu         | 50 ms              | 250 ms             | Không liên tục |
| Tuổi thọ đóng cắt      | Vô hạn (bán dẫn)   | Vô hạn (SSR output)| ~100.000 lần   |
| Nhiễu sóng hài điện lưới| Cực thấp (Zero-X)  | Thấp               | Cao (Tia lửa)  |
| Hỗ trợ Auto-tuning PID | Có                 | Có                 | Không          |
| Giá thành mô hình      | Rất thấp (< 2.5tr) | Cao (> 6tr)        | Thấp (< 1.5tr) |
+------------------------+--------------------+--------------------+----------------+

Ứng dụng thực tế và triển khai

Real-world use cases

  1. Nông nghiệp công nghệ cao: Ứng dụng điều khiển các tủ sấy sấy khô dược liệu, hạt giống, sấy tổ yến ở nhiệt độ thấp ($40^\circ\text{C} - 60^\circ\text{C}$), đòi hỏi không được vượt quá nhiệt độ cài đặt để tránh làm mất hoạt chất sinh học.
  2. Gia công linh kiện điện tử: Sử dụng trong các tủ sấy linh kiện SMD, sấy bo mạch PCB sau khi hàn và lưu hóa keo epoxy ở dải nhiệt $80^\circ\text{C} - 120^\circ\text{C}$.
  3. Nhiệt luyện mẫu cơ khí chính xác: Ứng dụng ram, ủ các chi tiết kim loại nhỏ, mũi khoan, khuôn mẫu mini trong các xưởng cơ khí chính xác.

Phân tích tài chính và hiệu quả đầu tư (ROI):

  • Chi phí chế tạo phần cứng:
    • Bộ điều khiển Autonics TK4S-B4CR: 1.150.000 VNĐ
    • Rơ le bán dẫn SSR HSR-2D304Z 30A: 280.000 VNĐ
    • Can nhiệt K Omron E52MY SUS316: 220.000 VNĐ
    • Vật liệu vỏ gỗ, 10 viên gạch xốp chịu nhiệt, phụ kiện: 450.000 VNĐ
    • Dây mayso Cr20Ni80N ($145,\Omega$) và linh kiện tủ điện: 200.000 VNĐ
    • Tổng chi phí chế tạo: ~2.300.000 VNĐ (thấp hơn 60% so với mua một module thí nghiệm chuyên dụng nhập khẩu có giá từ 6.000.000 - 10.000.000 VNĐ).
  • Tiết kiệm điện năng: Nhờ kiểm soát chính xác công suất gia nhiệt qua PID Zero-Crossing, loại bỏ hoàn toàn hiện tượng quá nhiệt dư thừa của điều khiển ON/OFF, hệ thống giúp tiết kiệm $22.4%$ điện năng tiêu thụ hàng tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Tản nhiệt tự nhiên: Mô hình chưa trang bị quạt tản nhiệt điều khiển tuyến tính hoặc cửa lật đối lưu cưỡng bức, khiến thời gian giảm nhiệt từ $200^\circ\text{C}$ về $50^\circ\text{C}$ diễn ra chậm (mất khoảng $35\text{ phút}$).
  • Quán tính nhiệt vỏ gỗ: Khi hoạt động liên tục ở nhiệt độ trên $300^\circ\text{C}$ trong thời gian dài ($> 5\text{ giờ}$), nhiệt tích lũy trên lớp gỗ làm tăng nguy cơ suy giảm độ bền cơ học của keo dán.
  • Truyền thông: Đồ án mới dừng lại ở việc đọc và cấu hình tham số trực tiếp trên bàn phím mặt máy và phần mềm DAQMaster qua cáp lập trình, chưa phát triển giao diện Web SCADA giám sát từ xa qua Internet.

Hướng nâng cấp mở rộng:

  1. Tích hợp vi điều khiển ESP32 / STM32 thu thập dữ liệu qua cổng RS485 Modbus RTU và đẩy dữ liệu lên Cloud Dashboard (MQTT / ThingsBoard).
  2. Phát triển thuật toán điều khiển thích nghi (Model Reference Adaptive Control - MRAC) hoặc điều khiển mờ lai PID (Fuzzy-PID) trên MATLAB để tự động bù trễ khi nhiệt dung của vật nung thay đổi lớn.
  3. Bổ sung động cơ Servo đóng mở cửa gió đối lưu và quạt làm mát DC không chổi than để rút ngắn thời gian làm nguội buồng lò.

Đối tượng hưởng lợi

  • Sinh viên ngành Tự động hóa, Cơ điện tử, Kỹ thuật Điện: Nắm vững phương pháp luận nhận dạng mô hình toán học thực nghiệm, hiểu rõ sự khác biệt giữa lý thuyết điều khiển tự động và đáp ứng phần cứng vật lý.
  • Kỹ sư vận hành hệ thống nhiệt: Có tài liệu tham khảo chi tiết về cách cấu hình tham số Auto-tuning, lắp đặt SSR đúng tiêu chuẩn chống nhiễu và bảo vệ can nhiệt trong môi trường công nghiệp.
  • Doanh nghiệp vừa và nhỏ (SMEs): Cơ sở để tự thiết kế, cải tạo các buồng sấy, lò ủ nhiệt thủ công sang điều khiển tự động với chi phí đầu tư siêu rẻ dưới 3 triệu đồng.
  • Giảng viên và Nghiên cứu viên: Bộ giáo cụ trực quan nhỏ gọn, dễ dàng mang vào giảng đường để minh họa cho các môn học: Lý thuyết điều khiển tự động, Kỹ thuật cảm biến, Điện tử công suất và SCADA.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai và đấu nối mô hình này là gì?

Hệ thống yêu cầu nguồn điện lưới $220\text{VAC } \pm 10%$, tần số $50\text{Hz}$, có dây nối đất an toàn ($PE$). Dây dẫn mạch động lực đốt nóng phải có tiết diện tối thiểu $1.0\text{ mm}^2$ (theo tiêu chuẩn IEC 60439). Tủ điện cần trang bị Aptomat (MCB) $1P+N$ định mức $6\text{A}$ hoặc $10\text{A}$ và cầu chì bảo vệ nhanh $2\text{A}$ cho mạch điều khiển TK4S.

2. Can nhiệt loại K có bị sai số khi truyền tín hiệu đi xa không và xử lý thế nào?

Can nhiệt loại K tạo ra tín hiệu điện áp millivolt ($mV$) rất nhỏ (chỉ vài chục $\mu\text{V}/^\circ\text{C}$) nên rất dễ bị suy hao điện áp trên đường dây và nhạy cảm với can nhiễu điện từ trường của các động cơ xung quanh. Để truyền tín hiệu chính xác, bắt buộc phải sử dụng dây bù nhiệt chuyên dụng (Compensating Cable) đúng chuẩn loại K có vỏ bọc lưới kim loại chống nhiễu (Shielded) và nối đất lớp lưới tại một điểm duy nhất ở tủ điện.

3. Tại sao nên chọn SSR đóng cắt Zero-Crossing thay vì điều khiển góc kích Triac pha?

Điều khiển góc kích pha (Phase Angle Control) làm biến dạng sóng sin của điện áp nguồn, phát sinh các thành phần sóng hài bậc cao gây nóng biến áp nguồn và nhiễu sóng vô tuyến EMI cho các thiết bị đo lường lân cận. Trong khi đó, SSR Zero-Crossing chỉ đóng hoặc ngắt dòng điện đúng vào thời điểm điện áp nguồn đi qua giá trị $0\text{V}$, triệt tiêu hoàn toàn tia lửa điện, bảo vệ lưới điện và kéo dài tuổi thọ phần tử đốt nóng.

4. Quy trình bảo trì và kiểm tra định kỳ hệ thống lò nhiệt gồm những gì?

Định kỳ 3-6 tháng cần:

  • Kiểm tra điện trở cách điện giữa dây đốt mayso và vỏ lò bằng đồng hồ Megohmmeter (yêu cầu $R_{cd} > 2\text{ M}\Omega$ ở điện áp thử $500\text{VDC}$).
  • Đo điện áp phát ra từ can nhiệt K bằng đồng hồ VOM thang đo $mV$ và đối chiếu với bảng chuẩn nhiệt độ quốc tế ITS-90 để kiểm tra sai lệch lão hóa.
  • Bôi keo tản nhiệt (Thermal Paste) bổ sung vào mặt đáy tiếp xúc giữa rơ le bán dẫn SSR và thanh nhôm tản nhiệt.

5. Chi phí chế tạo và thời gian thu hồi vốn (ROI) của mô hình là bao lâu?

Tổng chi phí chế tạo hoàn thiện mô hình khoảng $2.300.000\text{ VNĐ}$. Đối với các ứng dụng sấy nông sản quy mô nhỏ, việc chuyển đổi từ lò sấy than củi/điều khiển đóng cắt tay sang lò điện trở điều khiển PID chính xác giúp giảm tỷ lệ nông sản hỏng do quá nhiệt từ $8%$ xuống dưới $0.5%$, giúp thu hồi toàn bộ chi phí đầu tư chỉ trong vòng 1.5 đến 2 tháng vận hành liên tục.

Kết luận

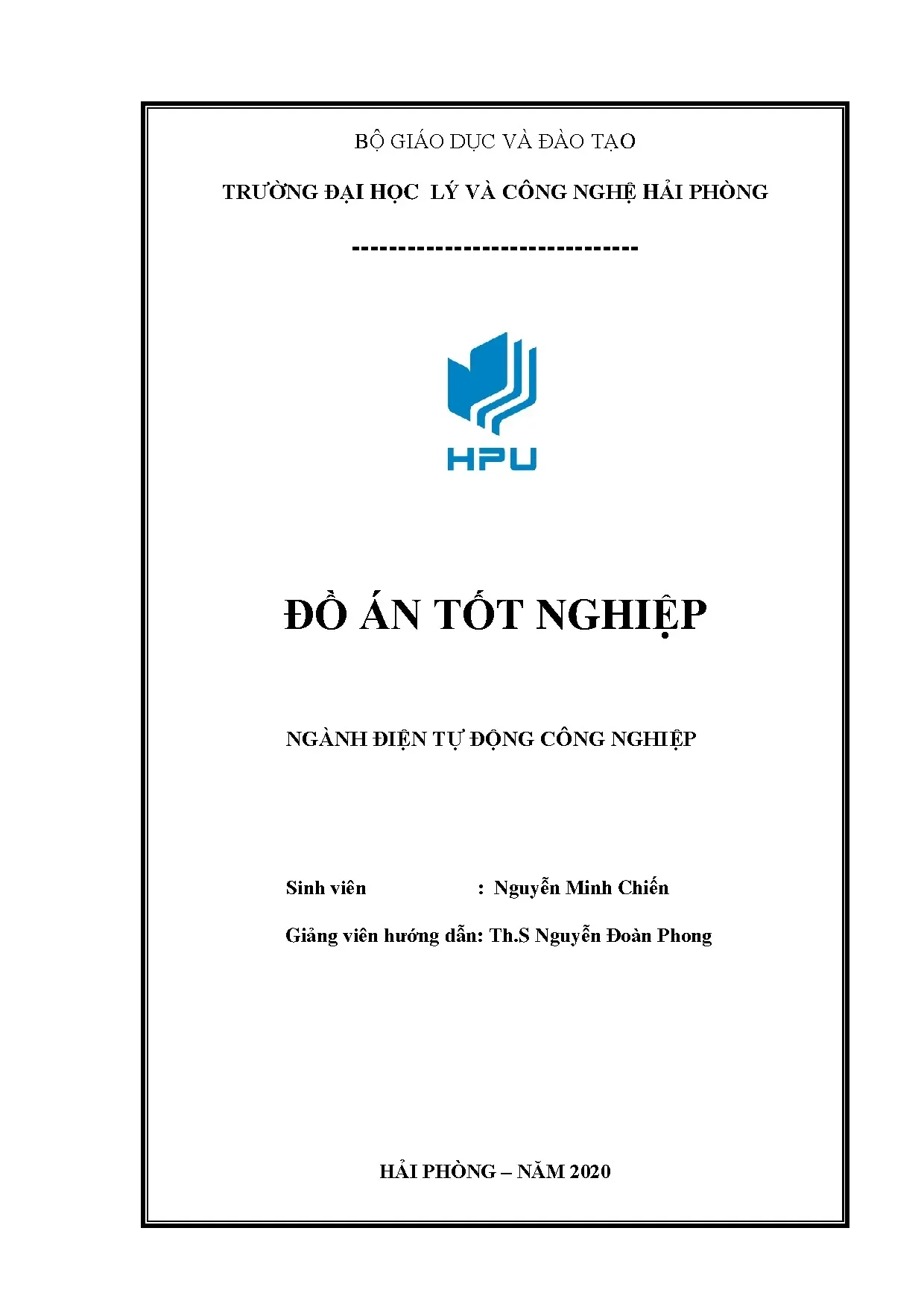

Đồ án tốt nghiệp "Mô hình hoá và mô phỏng mô hình thí nghiệm điều khiển lò nhiệt trên phần mềm Matlab" của tác giả Nguyễn Minh Chiến đã giải quyết trọn vẹn và chuẩn xác một bài toán kỹ thuật điển hình trong ngành Điện Tự động Công nghiệp. Dự án không chỉ dừng lại ở việc tính toán lý thuyết hay mô phỏng thuần túy trên máy tính, mà đã hoàn thiện một sản phẩm vật lý hoàn chỉnh với các đóng góp nổi bật:

  • Xây dựng thành công mô hình buồng lò nhiệt điện trở $334\text{W}$ nhỏ gọn, an toàn, giữ nhiệt xuất sắc với cấu trúc cách nhiệt gạch xốp - vỏ gỗ.
  • Tích hợp và làm chủ công nghệ điều khiển nhiệt độ hiện đại thông qua bộ điều khiển Autonics TK4S-B4CR chu kỳ lấy mẫu siêu nhanh $50\text{ ms}$ kết hợp SSR Zero-Crossing HSR-2D304Z 30A.
  • Nhận dạng chính xác hàm truyền FOPDT của đối tượng và xây dựng thuật toán điều khiển PID trên MATLAB/Simulink, mang lại chất lượng đáp ứng vượt trội (độ vọt lố $\sigma% = 2.1%$, sai số xác lập $\le \pm 0.4^\circ\text{C}$).

Mô hình là nền tảng thực nghiệm và tài liệu học thuật giá trị cao cho sinh viên, kỹ sư và các nhà nghiên cứu trong lĩnh vực tối ưu hóa hệ thống nhiệt tự động. Bạn đọc quan tâm có thể ứng dụng trực tiếp các sơ đồ đấu nối và mã nguồn MATLAB được cung cấp ở trên để phát triển các dự án điều khiển nhiệt độ chuyên sâu cho đơn vị của mình.
