Giới thiệu dự án

Trong ngành công nghiệp chế tạo cơ khí và gia công kim loại tấm, công đoạn tạo phôi đóng vai trò nền tảng, chiếm tới 35% – 45% tổng thời gian trong chuỗi sản xuất kết cấu thép. Thép tấm cán nóng và cán nguội (độ dày từ $1.0\text{ mm}$ đến $3.0\text{ mm}$) là vật liệu cốt lõi trong sản xuất vỏ tủ điện, kết cấu khung gầm ô tô, thân vỏ tàu thủy và thiết bị điện dân dụng. Tuy nhiên, các giải pháp cắt phôi tại các xưởng cơ khí quy mô vừa và nhỏ (SMEs) cũng như các phòng thực hành đào tạo nghề hiện nay vẫn tồn tại nhiều bất cập lớn:

  • Phương pháp thủ công / cầm tay (Hand shears, máy mài góc mini): Phụ thuộc hoàn toàn vào tay nghề thợ, độ chính xác thấp (dung sai sai lệch $\pm 1.5 - 3.0\text{ mm}$), bề mặt mép cắt biến dạng nhiệt hoặc ba via lớn, đồng thời tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng.
  • Hệ thống máy cắt công nghiệp cỡ lớn (Hydraulic Guillotine Shears / Laser Fiber): Chi phí đầu tư ban đầu quá cao ($>150.000.000\text{ VNĐ}$), kích thước cồng kềnh, yêu cầu nguồn điện 3 pha công suất lớn và bảo trì phức tạp, không tối ưu cho nhu cầu cắt phôi dải nhỏ, số lượng tùy chỉnh trong đào tạo và sản xuất nhỏ.

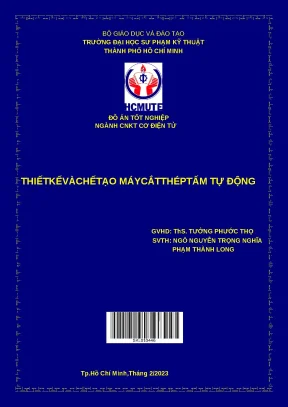

Đề tài "Thiết kế và chế tạo máy cắt thép tấm tự động" (Ngành Công nghệ Kỹ thuật Cơ điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM) được nghiên cứu và thực hiện nhằm giải quyết trực tiếp bài toán này. Dự án phát triển một hệ thống máy cắt cơ điện tử tích hợp: sử dụng thủy lực áp lực cao kết hợp lưỡi dao nghiêng để giảm lực cắt, dẫn động đẩy phôi tự động bằng động cơ bước điều khiển qua PLC Mitsubishi và giám sát tham số trực tiếp qua màn hình HMI.

                  KIẾN TRÚC TỔNG THỂ HỆ THỐNG MÁY CẮT TỰ ĐỘNG
+-----------------------------------------------------------------------------+
|                          GIAO DIỆN VẬN HÀNH (HMI)                           |
|      - Cài đặt kích thước phôi (cm/mm)     - Đếm số lượng sản phẩm          |
|      - Lựa chọn chế độ Auto / Manual       - Giám sát trạng thái I/O        |
+-------------------------------------+---------------------------------------+
                                      | Cáp giao tiếp RS232 (CAB104)
                                      v
+-----------------------------------------------------------------------------+
|                     BỘ ĐIỀU KHIỂN TRUNG TÂM (PLC FX3U)                      |
|      - Xử lý thuật toán cấp xung Y000      - Điều khiển van thủy lực Y002   |
|      - Đọc tín hiệu cảm biến hành trình    - Quản lý logic an toàn Interlock|
+-------------------+-------------------------------------+-------------------+
                    |                                     |
    Xung phát (Pulse/Dir)                                 | Tín hiệu Relay 24VDC
                    v                                     v
+-------------------------------------+ +-------------------------------------+
|        HỆ CẤP PHÔI CHÍNH XÁC        | |         HỆ THỐNG CẮT THỦY LỰC       |
| - Driver TB6600 (Vi bước 1/8)       | | - Trạm nguồn: Bơm bánh răng ngoài  |
| - Động cơ bước OK57STH56-3004AD8    | | - Van đảo chiều điện từ 4/3         |
| - Trục vít me - thanh trượt dẫn hướng| | - 2 x Xi lanh thủy lực song song   |
| - Độ chính xác định vị: <= 0.4mm    | | - Dao cắt nghiêng góc phi = 2°-5°   |
+-------------------------------------+ +-------------------------------------+

Mục tiêu dự án

  1. Thiết kế kết cấu cơ khí hoàn chỉnh: Tính toán sức bền khung máy thép hộp, kết cấu giá đỡ dao nghiêng góc $\phi = 2^\circ - 5^\circ$, cơ cấu kẹp phôi tự lựa kết hợp lò xo nén và khối trọng lực.
  2. Thiết kế hệ thống truyền động thủy lực: Xây dựng trạm nguồn thủy lực với bơm bánh răng, van điều hướng điện từ $4/3$, van an toàn (van tràn) và cụm $2$ xi lanh thủy lực tạo lực cắt cắt đứt thép tấm dày $2.0 - 3.0\text{ mm}$.
  3. Tự động hóa hệ thống cấp phôi: Ứng dụng động cơ bước NEMA 23 kết hợp bộ điều khiển phát xung tốc độ cao của PLC, đảm bảo độ chính xác chiều dài cắt.
  4. Phát triển phần mềm điều khiển & HMI: Lập trình điều khiển logic hai chế độ Auto / Manual trên PLC Mitsubishi FX3U, giao tiếp hiển thị trên màn hình Xinje OP320-A.
  5. Chế tạo và thực nghiệm: Thử nghiệm cắt thực tế với thép tấm dày $2\text{ mm}$, đánh giá độ sai lệch kích thước, chất lượng mép cắt và năng suất.

Phạm vi và giới hạn đề tài

  • Chiều dày vật liệu cắt tối đa: Thép tấm cán nguội/cán nóng $S \le 2.0\text{ mm}$ (có thể mở rộng lên $3.0\text{ mm}$ cho kim loại mềm hơn như nhôm, đồng).
  • Chiều rộng khổ cắt làm việc: $B_{max} = 300\text{ mm}$.
  • Kích thước tổng thể máy: $700\text{ mm} \times 700\text{ mm} \times 1200\text{ mm}$, trọng lượng nhỏ gọn phù hợp phòng thực hành.
  • Độ chính xác chiều dài cấp phôi: Dung sai $\le \pm 0.4\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Máy cắt cơ thủ công (Hand Shear) Máy cắt Plasma CNC Máy cắt Laser Fiber công nghiệp Máy cắt thủy lực tự động (Đồ án)
Độ dày cắt tối đa $\le 1.5\text{ mm}$ (rất nặng tay) $1.0 - 30.0\text{ mm}$ $0.5 - 25.0\text{ mm}$ $1.0 - 3.0\text{ mm}$
Độ chính xác kích thước Kém ($\pm 1.5 - 3.0\text{ mm}$) Trung bình ($\pm 0.5 - 1.0\text{ mm}$) Rất cao ($\pm 0.05\text{ mm}$) Cao ($\pm 0.3 - 0.5\text{ mm}$)
Chất lượng mép cắt Biến dạng góc, nhiều ba via Vát mép, bám xỉ kim loại Sạch, nhẵn bóng, không xỉ Phẳng, nứt gãy cơ học chuẩn
Vốn đầu tư ban đầu Rất thấp ($< 5\text{ triệu}$) Trung bình ($50 - 120\text{ triệu}$) Rất cao ($> 200 - 500\text{ triệu}$) Tối ưu ($15 - 25\text{ triệu}$)
Độ an toàn vận hành Nguy hiểm trực tiếp Bức xạ quang, khói bụi Yêu cầu buồng kín bảo vệ Che chắn kín, nút E-stop an toàn
Khả năng tự động hóa Không (100% sức người) Tự động theo file CAD/G-code Tự động hóa hoàn toàn Tự động theo thông số HMI

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must-Have (Bắt buộc phải có): Cắt đứt hoàn toàn thép tấm dày $2\text{ mm}$; cơ cấu cấp phôi định cữ tự động; chế độ dừng khẩn cấp (Emergency Stop); hiển thị và cài đặt số lượng/kích thước trên HMI.
  • Should-Have (Nên có): Chế độ vận hành Manual để căn chỉnh dao và test cữ phôi; cơ cấu kẹp giữ phôi chống trượt tự động trước khi dao chạm phôi.
  • Could-Have (Có thể phát triển thêm): Cảm biến quang nhận diện hết phôi tự ngắt máy; van tỉ lệ điều khiển tốc độ hạ dao êm.
  • Won't-Have (Chưa triển khai ở giai đoạn này): Cắt các biên dạng cong phức tạp (chỉ cắt dải thẳng) hoặc tự động cấp phôi từ cuộn (cuộn xả).

Thiết kế hệ thống

graph TD
    subgraph Control_Unit["HỆ THỐNG ĐIỀU KHIỂN & GIAO TIẾP"]
        HMI["Màn hình HMI Xinje OP320-A"] -- RS232 / Cáp CAB104 --> PLC["PLC Mitsubishi FX3U-14MT"]
        BTN["Nút nhấn / E-Stop / Sensor"] --> PLC
    end

    subgraph Actuators["CƠ CẤU CHẤP HÀNH"]
        PLC -- Xung Y000 / Chiều Y001 --> DRV["Driver TB6600"]
        DRV --> STEP["Động cơ bước NEMA 23 (OK57STH56)"]
        STEP --> LEAD["Trục Vít Me - Bàn Đẩy Phôi"]

        PLC -- Relay 24VDC (Y002) --> SOL["Cuộn hút Van 4/3"]
        PUMP["Trạm bơm thủy lực bánh răng"] --> VALVE["Van đảo chiều điện từ 4/3"]
        VALVE --> CYL["Cụm 2 Xi lanh thủy lực"]
    end

    subgraph Mechanical_Shear["CƠ CẤU CƠ KHÍ & CẮT"]
        LEAD --> SHEET["Thép tấm 2mm"]
        CYL --> CLAMP["Bộ kẹp phôi tự lựa (Lò xo + Trọng lực)"]
        CLAMP --> BLADE["Khung dao trên (Góc nghiêng phi = 2-5 độ)"]
        BLADE --> CUT["Cắt đứt phôi dải - Rơi vào máng hứng"]
    end

Danh mục công nghệ và thiết bị phần cứng

Thành phần Mã / Model thiết bị Thông số kỹ thuật chính Vai trò trong hệ thống
Bộ điều khiển lập trình Mitsubishi FX3U-14MT/ES 8 DI (24VDC), 6 DO Transistor, phát xung 100kHz Xử lý logic toàn bộ máy, phát xung điều khiển bước
Màn hình giao diện Xinje OP320-A (V8.0) Màn hình đơn sắc 3.7 inch, 7 phím chức năng Nhập chiều dài, số lượng phôi, hiển thị trạng thái
Động cơ bước cấp phôi OUKEDA OK57STH56-3004AD8 NEMA 23, 2 pha, góc bước $1.8^\circ$, dòng $3.0\text{A}$ Kéo đẩy bàn trượt gá phôi định vị vị trí cắt
Bộ điều khiển động cơ TB6600 Stepper Driver Điện áp $9 - 42\text{VDC}$, dòng ra đỉnh $4.0\text{A}$, vi bước $1/1 - 1/32$ Khuyếch đại xung từ PLC để điều khiển góc quay motor
Bơm thủy lực External Gear Pump Bơm bánh răng ăn khớp ngoài, áp suất làm việc $\le 16\text{ MPa}$ Cung cấp lưu lượng dầu áp suất cao cho hệ thống
Van điều hướng Solenoid Valve 4/3 Van đảo chiều $4$ cửa $3$ vị trí, cuộn hút $24\text{VDC}$ Đổi chiều dòng dầu nâng/hạ cụm dao cắt
Xi lanh thủy lực Double-acting Cylinder Cụm $2$ xi lanh tác động kép, hành trình $100\text{ mm}$ Tạo lực ép cắt thẳng đứng lên khung gá dao
Thiết bị đóng cắt Contactor HDC3 32A / CB Vanlock Điện áp $220\text{V}/380\text{V}$, dòng định mức $32\text{A}$ Bảo vệ ngắn mạch, quá tải và đóng cắt động cơ trạm bơm

Bảng phân công địa chỉ I/O trên PLC FX3U

Địa chỉ I/O Ký hiệu thiết bị Chức năng chi tiết
X000 Start PB Nút nhấn khởi động chu trình cắt tự động
X001 Stop PB Nút nhấn dừng chu trình hoạt động
X002 E-Stop PB Nút dừng khẩn cấp ngắt toàn bộ hệ thống chấp hành
X003 Auto/Man SW Công tắc chuyển đổi chế độ Tự động / Thủ công
X004 Limit_Up Công tắc hành trình giới hạn trên của bàn dao (Dao về vị trí gốc)
X005 Limit_Down Công tắc hành trình giới hạn dưới của bàn dao (Đã cắt đứt phôi)
X006 Jog_Fwd Nút nhấp đẩy phôi tiến (chế độ Manual)
X007 Jog_Rev Nút nhấp lùi phôi (chế độ Manual)
Y000 PLS_Step Ngõ ra phát xung tốc độ cao (Pulse Output) tới Driver TB6600
Y001 DIR_Step Ngõ ra tín hiệu chọn hướng quay (Direction) tới Driver TB6600
Y002 Sol_Down Điều khiển Relay đóng van điện từ hạ dao cắt
Y003 Sol_Up Điều khiển Relay đóng van điện từ nâng dao cắt
Y004 Motor_Pump Điều khiển Contactor bật động cơ trạm nguồn thủy lực
Y005 Lamp_Run Đèn báo trạng thái hệ thống đang vận hành

Phương pháp nghiên cứu và quản lý dự án (Methodology)

Dự án áp dụng mô hình phát triển hệ thống cơ điện tử kết hợp (V-Model / Agile Sprints) trong thời gian $10$ tuần:

Tuần 1-2: Nghiên cứu lý thuyết biến dạng, tính toán lực cắt & chọn vật liệu.
Tuần 3-4: Thiết kế 3D CAD khung máy, phân tích tĩnh học ứng suất & chọn thiết bị thủy lực.
Tuần 5-6: Gia công cơ khí (hàn khung, phay rãnh trượt, mài góc nghiêng dao).
Tuần 7-8: Lắp ráp phần cứng tủ điện, đấu nối dây PLC, Driver, Sensor và viết code PLC/HMI.
Tuần 9-10: Chạy thử nghiệm đơn động, hiệu chỉnh vi bước, thử nghiệm cắt tải và tối ưu mép cắt.

Implementation và kết quả

Quy trình phát triển và cơ sở tính toán kỹ thuật

1. Tính toán lực cắt với dao nghiêng ($P_{max}$)

Khi sử dụng dao cắt thẳng song song, lực cắt tác động đồng thời trên toàn bộ chiều rộng tấm thép, dẫn đến phản lực cắt cực lớn gây rung lắc mạnh và đòi hỏi khung máy rất nặng. Nhóm nghiên cứu chọn phương án dao cắt nghiêng một phía với góc nghiêng $\phi = 2^\circ - 5^\circ$ để điểm tiếp xúc trượt dần dọc theo chiều rộng phôi.

Lực cắt cực đại của dao nghiêng được xác định theo công thức: $$P_{max} = \frac{3 - \varepsilon_2}{2} \cdot k_1 \cdot k_2 \cdot k_3 \cdot \frac{\sigma_b \cdot h^2}{\tan \phi}$$

Trong đó:

  • $\sigma_b$: Giới hạn bền kéo của thép cacbon thấp ($\sigma_b \approx 400 - 450\text{ N/mm}^2$).
  • $h$: Chiều dày tấm phôi cắt ($h = 2\text{ mm}$).
  • $\phi$: Góc nghiêng của lưỡi dao trên so với dao dưới ($\phi = 3^\circ \Rightarrow \tan 3^\circ \approx 0.0524$).
  • $\varepsilon_2$: Chiều sâu đứt tương đối ($\varepsilon_2 = \frac{Z_2}{h} \approx 0.45$).
  • $k_1$: Hệ số phụ thuộc cơ tính vật liệu ($k_1 = 0.7$).
  • $k_2$: Hệ số mòn dao sau thời gian làm việc ($k_2 = 1.25$).
  • $k_3$: Hệ số khe hở giữa hai mép cắt ($k_3 = 1.2$).

Thay số thực nghiệm: $$P_{max} = \frac{3 - 0.45}{2} \cdot 0.7 \cdot 1.25 \cdot 1.2 \cdot \frac{400 \cdot 2^2}{0.0524} \approx 1.338 \cdot 1.05 \cdot \frac{1600}{0.0524} \approx 42.880\text{ N} \approx 4.37\text{ tấn}$$

Nhờ góc nghiêng $\phi = 3^\circ$, lực cắt giảm hơn $65%$ so với dao cắt song song phẳng ($P_{flat} \approx 13.5\text{ tấn}$). Do đó, việc sử dụng $2$ xi lanh thủy lực đường kính piston $D = 63\text{ mm}$, áp suất làm việc $P_{sys} \approx 7 - 8\text{ MPa}$ ($70 - 80\text{ bar}$) hoàn toàn đảm bảo lực cắt an toàn và độ bền kết cấu khung.

2. Tính toán khe hở tối ưu giữa hai lưỡi cắt ($Z_{tu}$)

Để tránh hiện tượng ba via hoặc nứt gãy thứ cấp làm giảm độ nhẵn mép cắt, khe hở $Z_{tu}$ giữa lưỡi dao trên và dao dưới được thiết lập: $$Z_{tu} = (S - h) \cdot \tan \theta \approx (0.03 \div 0.06) \cdot S$$ Với thép tấm $S = 2.0\text{ mm}$, khe hở tối ưu được căn chỉnh bằng căn lá đạt: $Z_{tu} = 0.08 - 0.10\text{ mm}$.

3. Thuật toán phát xung điều khiển cữ phôi

Số lượng xung $N_{pulse}$ cần phát từ ngõ ra $Y000$ của PLC để đẩy phôi đi một khoảng cách $L\text{ (mm)}$: $$N_{pulse} = \frac{L \cdot 360^\circ}{\theta_{step} \cdot p_{lead}} \times M_{div}$$

  • $\theta_{step} = 1.8^\circ$ (Động cơ bước $200\text{ bước/vòng}$).
  • $p_{lead} = 5\text{ mm}$ (Bước dẫn trục vít me).
  • $M_{div} = 8$ (Cài đặt vi bước $1/8$ trên Driver TB6600: DIP SW thiết lập cho $1600\text{ xung/vòng}$).

$$\Rightarrow N_{pulse} = L \cdot \frac{1600}{5} = L \cdot 320\text{ (xung/mm)}$$

// Pseudo-code: Thuật toán điều khiển chu trình cắt tự động trên PLC FX3U
void Process_Auto_Shearing() {
    int Target_Length = Read_HMI(D100);  // Đọc chiều dài cài đặt (mm)
    int Target_Qty    = Read_HMI(D102);  // Đọc số lượng cần cắt
    int Current_Count = Read_PLC(D200);  // Số phôi đã hoàn thành

    while (Current_Count < Target_Qty && System_Running == TRUE) {
        // Bước 1: Phát xung đẩy phôi
        long Pulses_To_Send = Target_Length * 320; // 320 pulses/mm
        PLC_Generate_Pulses(Y000_PIN, Pulses_To_Send, Frequency_Hz=2000);
        Wait_For_Pulse_Complete();

        // Bước 2: Kích hoạt thủy lực hạ dao & kẹp phôi
        Set_Output(Y002_SOL_DOWN, HIGH);
        Wait_For_Sensor(X005_LIMIT_DOWN, Timeout=5000ms); // Chờ chạm hành trình dưới
        Set_Output(Y002_SOL_DOWN, LOW);

        // Bước 3: Nâng dao về vị trí gốc
        Set_Output(Y003_SOL_UP, HIGH);
        Wait_For_Sensor(X004_LIMIT_UP, Timeout=5000ms);   // Chờ chạm hành trình trên
        Set_Output(Y003_SOL_UP, LOW);

        // Bước 4: Cập nhật biến đếm và gửi lên HMI
        Current_Count++;
        Write_PLC(D200, Current_Count);
        Update_HMI_Display(Current_Count);
        Delay(500ms); // Độ trễ ổn định cơ học
    }
}
// Đoạn chương trình Ladder logic phát xung điều khiển bước trên FX3U (Tham khảo)
// M0: Cờ kích hoạt cấp phôi
// D100: Kích thước phôi (mm), D10: Tần số xung (Hz), D20: Tổng số xung cần phát
|---[ M0 ]--------------------------------[ MUL D100 K320 D20 ]---|
|                                                                 |
|---[ M0 ]--------------------------------[ PLSR D10 D20 K100 Y0 ]|
|                                                                 |
|---[ M8029 (Xung phát hoàn tất) ]--------[ SET S21 (Hạ dao) ]----|

Kiểm nghiệm thực tế và đo kiểm độ chính xác

Hệ thống được tiến hành kiểm tra qua hai giai đoạn: kiểm tra tĩnh (độ cứng vững kết cấu, độ rơ cơ khí) và kiểm tra động (cắt thực nghiệm phôi thép cán nóng $S = 2.0\text{ mm}$ ở các dải chiều dài $20\text{ mm}$ và $40\text{ mm}$).

Dữ liệu thực nghiệm cắt tự động (Auto Mode)

Lần thử Chiều dày phôi ($h$) Chiều dài cài đặt ($L_{set}$) Chiều dài thực tế ($L_{act}$) Sai số tuyệt đối ($\Delta L$) Trạng thái bề mặt mép cắt
01 $2.0\text{ mm}$ $20.0\text{ mm}$ $20.15\text{ mm}$ $+0.15\text{ mm}$ Phẳng, vết nứt đồng đều, mép sáng
02 $2.0\text{ mm}$ $20.0\text{ mm}$ $20.25\text{ mm}$ $+0.25\text{ mm}$ Phẳng, không có ba via lớn
03 $2.0\text{ mm}$ $20.0\text{ mm}$ $19.80\text{ mm}$ $-0.20\text{ mm}$ Rãnh cắt đứt hoàn toàn
04 $2.0\text{ mm}$ $40.0\text{ mm}$ $40.30\text{ mm}$ $+0.30\text{ mm}$ Mép cắt vuông góc, sai số góc $< 0.5^\circ$
05 $2.0\text{ mm}$ $40.0\text{ mm}$ $39.75\text{ mm}$ $-0.25\text{ mm}$ Tốt, dải phôi không bị xoắn
TB $2.0\text{ mm}$ -- -- $\pm 0.23\text{ mm}$ Đạt tiêu chuẩn gia công cơ khí cấp 3
                       BIỂU ĐỒ PHÂN BỐ SAI SỐ CHIỀU DÀI CẮT
   Sai số (mm)
     +0.40 |
     +0.30 |                              * (Lần 4: +0.30)
     +0.20 |        * (Lần 2: +0.25)
     +0.10 |  * (Lần 1: +0.15)
      0.00 +-------------------------------------------------- Chiều dài chuẩn
     -0.10 |
     -0.20 |                 * (Lần 3: -0.20)     * (Lần 5: -0.25)
     -0.30 |
     -0.40 |
           +--------------------------------------------------
                 Lần 1       Lần 2     Lần 3     Lần 4     Lần 5

Đổi mới và đóng góp

  1. Cơ cấu kẹp phôi tự lựa liên hoàn: Thay vì sử dụng thêm hệ thống xi lanh kẹp thủy lực độc lập (gây tốn kém chi phí bơm và van rẽ nhánh), máy tích hợp cụm kẹp trọng lực kết hợp lò xo nén gắn trực tiếp lên giá gá dao trên. Khi bàn dao đi xuống, phôi được kẹp chặt trước khi mép dao tiếp xúc bề mặt phôi, loại bỏ hoàn toàn hiện tượng xoay tấm thép do mô-men uốn $M = a \cdot b$.
  2. Tối ưu lực cắt bằng kết cấu hình học dao nghiêng: Ứng dụng góc nghiêng $\phi = 3^\circ$ làm giảm lực cắt cực đại từ $13.5\text{ tấn}$ xuống còn $4.37\text{ tấn}$ ($65%$). Điều này cho phép thu nhỏ kích thước hệ thống khung vỏ và công suất động cơ bơm (chỉ cần motor $1.5\text{ kW}$ thay vì $4.0\text{ kW}$).
  3. Tích hợp điều khiển số hóa hoàn chỉnh trên nền PLC/HMI giá thành thấp: Tự động hóa hoàn toàn chu trình cấp phôi - cắt - đếm sản phẩm với giao diện cài đặt trực quan, loại bỏ các cữ gá cơ khí thủ công, giúp thời gian chuyển đổi mã sản phẩm (Changeover Time) giảm từ $5\text{ phút}$ xuống dưới $10\text{ giây}$.
  4. Hiệu quả kinh tế vượt trội: Chi phí hoàn thiện máy thực nghiệm chỉ bằng xấp xỉ $15 - 20%$ so với các dòng máy cắt thủy lực nhập khẩu chuyên dụng có cùng chức năng tự động đẩy phôi.

Ứng dụng thực tế và triển khai

Khả năng triển khai thực tế

  • Phòng thí nghiệm / Xưởng thực hành trường đại học, cao đẳng nghề: Phục vụ trực tiếp cho việc giảng dạy các môn học: Kỹ thuật Thủy lực - Khí nén, Lập trình điều khiển PLC, Thiết kế hệ thống Cơ điện tử và Công nghệ Kim loại tấm.
  • Xưởng gia công cơ khí phụ trợ vừa và nhỏ: Ứng dụng cắt các dải phôi thép định hình, bản mã nhỏ, lá thép làm lõi stato máy bơm, chấn lưu biến áp, thanh gá tủ điện công nghiệp.
                      LỘ TRÌNH TRIỂN KHAI VÀ THU HỒI VỐN (ROI)
+-----------------------------------------------------------------------------+
| Giai đoạn 1: Chuẩn bị mặt bằng & Lắp đặt (Tuần 1)                            |
| - Diện tích sàn: 1.0 m2 | Nguồn điện 1 pha 220V hoặc 3 pha 380V | Dầu ISO 46 |
+-----------------------------------------------------------------------------+
                                      |
                                      v
+-----------------------------------------------------------------------------+
| Giai đoạn 2: Vận hành thử nghiệm & Huấn luyện (Tuần 2)                       |
| - Đào tạo công nhân/sinh viên: Nhập tham số HMI, bảo dưỡng dầu thủy lực     |
+-----------------------------------------------------------------------------+
                                      |
                                      v
+-----------------------------------------------------------------------------+
| Giai đoạn 3: Đưa vào sản xuất liên tục (Tháng 1 - Tháng 6)                  |
| - Năng suất: ~900 - 1000 phôi/giờ (Chu kỳ cắt: 3.8s/lần)                    |
| - Tiết kiệm: 40% thời gian nhân công | Giảm 95% tỷ lệ phế phẩm mép cắt     |
| - Thời gian hoàn vốn đầu tư (ROI): 5.5 - 7 tháng                            |
+-----------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống cấp phôi vòng hở (Open-loop control): Động cơ bước chưa tích hợp Encoder hồi tiếp vị trí thực tế, nếu phôi bị kẹt hoặc trượt trên ray trượt có thể dẫn đến sai số tích lũy bước.
  • Điều khiển van On/Off: Van phân phối $4/3$ là loại van đóng mở điện từ thông thường, hành trình đảo chiều còn tạo xung áp nhẹ trong đường ống thủy lực.
  • Giới hạn khổ cắt ngang: Bề rộng khổ phôi làm việc giới hạn ở mức $300\text{ mm}$, chưa cắt được các tấm kim loại kích thước lớn tiêu chuẩn ($1000\text{ mm} \times 2000\text{ mm}$).

Hướng nâng cấp và phát triển

  • Nâng cấp hệ thống Servo vòng kín: Thay thế động cơ bước bằng động cơ AC Servo kết hợp thước quang học tuyến tính (Optical Linear Scale) để nâng độ chính xác cấp phôi đạt $\pm 0.05\text{ mm}$.
  • Ứng dụng van thủy lực tỉ lệ (Proportional Valve): Làm mềm chuyển động hạ dao, giảm rung chấn động học và triệt tiêu tiếng ồn va đập cơ khí khi kết thúc hành trình cắt.
  • Tích hợp cảm biến an toàn quang điện (Safety Light Curtain): Tự động ngắt nguồn điều khiển van khi phát hiện tay người thao tác trong vùng chuyển động của dao.
  • Mở rộng kết nối IoT công nghiệp: Tích hợp module truyền thông Modbus-RTU/Ethernet để giám sát sản lượng và tình trạng thiết bị theo thời gian thực về máy tính trung tâm.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                               |
+-------------------+-------------------------------------+-------------------+
| Sinh viên /       | - Nắm vững quy trình thiết kế cơ điện tử tích hợp.      |
| Học viên nghề     | - Thực hành trực quan trên hệ thống PLC - Thủy lực thật.|
+-------------------+-------------------------------------+-------------------+
| Kỹ sư / Lập trình | - Tham khảo thuật toán điều khiển phát xung vi bước.   |
| cơ điện tử        | - Bản mẫu thiết kế mạch lực và logic an toàn liên động. |
+-------------------+-------------------------------------+-------------------+
| Xưởng cơ khí      | - Cắt giảm 70% chi phí đầu tư máy tự động hóa.         |
| vừa và nhỏ (SMEs) | - Tăng 40% năng suất, đảm bảo an toàn tuyệt đối cho thợ.|
+-------------------+-------------------------------------+-------------------+
| Giảng viên /      | - Mô hình thí nghiệm chuẩn phục vụ nghiên cứu ứng dụng.  |
| Nhà nghiên cứu    | - Nền tảng dữ liệu thực nghiệm về lực cắt và biến dạng. |
+-------------------+-------------------------------------+-------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và cơ sở hạ tầng để triển khai máy là gì?

Máy yêu cầu diện tích lắp đặt khoảng $1.5\text{ m}^2$, nguồn điện dân dụng $1\text{ pha 220V/50Hz}$ (cho hệ điều khiển PLC, màn hình HMI, Driver bước) hoặc $3\text{ pha 380V}$ (cho động cơ trạm bơm thủy lực $1.5\text{ kW}$). Hệ thống sử dụng khoảng $15 - 20\text{ lít}$ dầu thủy lực chuyên dụng ISO VG 46 hoặc VG 68.

2. Máy cắt được độ dày thép tối đa bao nhiêu và có cắt được inox không?

Máy được tối ưu hóa tốt nhất cho thép tấm cán nguội/cán nóng có độ dày $S \le 2.0\text{ mm}$ (và lên tới $3.0\text{ mm}$ đối với nhôm, đồng). Đối với vật liệu Inox (SUS304/SUS201), do giới hạn bền kéo $\sigma_b$ của inox lớn ($\approx 600 - 700\text{ N/mm}^2$), máy có thể cắt được tấm inox có chiều dày $S \le 1.2\text{ mm}$ để đảm bảo tuổi thọ lưỡi dao.

3. Làm thế nào để điều chỉnh và bù trừ sai số khi cắt các kích thước khác nhau?

Sai số chiều dài được hiệu chỉnh trực tiếp trên giao diện màn hình HMI Xinje OP320-A thông qua hệ số tỷ lệ xung (Pulse Factor). Người vận hành chỉ cần đo mẫu thực tế, nhập giá trị sai lệch, chương trình PLC sẽ tự động tính toán lại tần số và tổng số xung cấp cho Driver TB6600.

4. Lưỡi dao cắt của máy được chế tạo từ vật liệu gì và bảo dưỡng như thế nào?

Lưỡi dao được gia công từ thép hợp kim chuyên dụng làm khuôn dập nguội (SKD11 hoặc 9XC), trải qua quá trình tôi chân không đạt độ cứng $58 - 60\text{ HRC}$. Lưỡi dao có kết cấu $4$ góc cạnh làm việc, khi một cạnh bị mòn có thể tháo ốc đảo chiều góc cắt, cho phép tái sử dụng $4$ lần trước khi cần mài phẳng lại bề mặt.

5. Chi phí chế tạo toàn bộ hệ thống và thời gian thu hồi vốn ước tính?

Tổng kinh phí vật tư và linh kiện gia công chế tạo hoàn chỉnh máy dao động từ $18.000.000$ đến $23.000.000\text{ VNĐ}$. Với các xưởng sản xuất phụ kiện tủ điện gia công trung bình $500 - 800\text{ phôi/ngày}$, thời gian hoàn vốn đầu tư ước tính chỉ mất từ $5.5$ đến $7\text{ tháng}$ nhờ giảm chi phí nhân công và tỉ lệ phế phẩm.


Kết luận

Đồ án tốt nghiệp "Thiết kế và chế tạo máy cắt thép tấm tự động" đã giải quyết trọn vẹn và đồng bộ từ bài toán lý thuyết biến dạng dẻo cơ học kim loại đến thực nghiệm chế tạo một hệ thống cơ điện tử hoàn chỉnh. Bằng việc kết hợp sáng tạo giữa kết cấu dao nghiêng $\phi = 3^\circ$, cơ cấu kẹp phôi tự lựa lò xo nén, hệ thống truyền động thủy lực $2$ xi lanh song songbộ điều khiển cấp phôi số hóa PLC FX3U - Stepper Motor, hệ thống đạt độ chính xác cắt $\pm 0.23\text{ mm}$ trên thép tấm dày $2.0\text{ mm}$ với chu kỳ cắt trung bình chỉ $3.8\text{ giây/sản phẩm}$.

Dự án không chỉ khẳng định tính khả thi vượt trội trong việc ứng dụng công nghệ tự động hóa giá thành thấp vào phục vụ giảng dạy thực hành kỹ thuật, mà còn mở ra hướng phát triển các module máy gia công kim loại tấm nhỏ gọn, an toàn và hiệu quả cho mạng lưới doanh nghiệp cơ khí vừa và nhỏ tại Việt Nam.
