Giới thiệu dự án

Thị trường thức ăn nhanh (Fast Food) và dịch vụ tự động hóa bán lẻ tại Việt Nam đang chứng kiến tốc độ tăng trưởng kép hàng năm (CAGR) trên 12%, trong đó bánh mì kẹp truyền thống là món ăn đường phố phổ biến nhất với hàng triệu lượt tiêu thụ mỗi ngày. Tuy nhiên, mô hình kinh doanh truyền thống phụ thuộc hoàn toàn vào sức lao động thủ công, dễ phát sinh rủi ro mất vệ sinh an toàn thực phẩm, thời gian phục vụ phân tán và khó kiểm soát chất lượng đồng đều tại các điểm tập trung đông người (như nhà ga, bến xe, sân bay, trạm dừng chân).

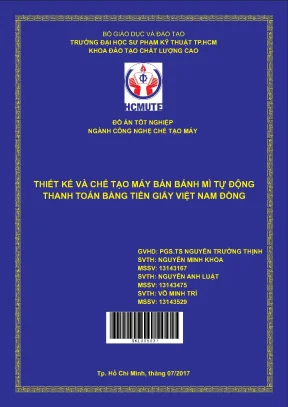

Đồ án tốt nghiệp "Thiết kế và chế tạo máy bán bánh mì tự động thanh toán bằng tiền giấy Việt Nam Đồng" do nhóm nghiên cứu Khoa Đào tạo Chất lượng cao – Trường Đại học Sư phạm Kỹ thuật TP.HCM thực hiện dưới sự hướng dẫn của PGS.TS Nguyễn Trường Thịnh, tập trung giải quyết bài toán tự động hóa hoàn toàn quy trình lưu trữ, gia nhiệt và phân phối bánh mì kẹp thịt Việt Nam.

                    QUY TRÌNH VẬN HÀNH TỰ ĐỘNG HÓA
+----------------+      +------------------+      +-------------------+
| 1. Thanh toán  | ---> | 2. Cấp phôi bánh | ---> | 3. Gia nhiệt kép  |
| Nhận tiền VNĐ  |      | Lò xo xoắn 4 tầng|      | Vi sóng + Nướng M |
+----------------+      +------------------+      +-------------------+
                                                            |
+----------------+      +------------------+                |
| 5. Hoàn tất    | <--- | 4. Đóng gói chân | <--------------+
| Cấp gói gia vị |      | không & thổi khí |
+----------------+      +------------------+

Mục tiêu nghiên cứu cụ thể:

  1. Nghiên cứu & thiết kế kết cấu cơ khí tổng thể: Chế tạo khung máy tích hợp không gian lưu trữ và cụm chế biến đạt chuẩn công nghiệp, kích thước tối ưu cho không gian công cộng.
  2. Thiết kế cụm lưu trữ nhiệt độ thấp: Hệ thống kho lạnh dung tích xấp xỉ 1 m³, sức chứa đạt 120 ổ bánh mì phân bổ trên 4 tầng (4 loại nhân khác nhau), bảo quản ở nhiệt độ 5.3°C – 8°C nhằm chống ôi thiu và giữ rau thịt không héo úa.
  3. Phát triển cụm gia nhiệt kép tích hợp: Kết hợp lò vi sóng (hâm nóng lõi nhân) và lò nướng điện trở thanh nhiệt chữ M (làm giòn vỏ ngoài) trong cùng một chu trình liên hoàn.
  4. Thiết kế cơ cấu gắp, đẩy và đóng gói khí nén: Đóng gói tự động bằng bao giấy chuyên dụng sử dụng giác hút chân không 2 tầng và van thổi phồng khí nén.
  5. Xây dựng hệ thống điều khiển & thanh toán nội tệ: Sử dụng vi điều khiển Arduino Mega 2560 tích hợp bộ chấp nhận tiền giấy polymer VNĐ và bộ trả tiền thừa tự động.

Phạm vi và giới hạn đề tài:

  • Đối tượng: Bánh mì kẹp thịt kích thước tiêu chuẩn $220 \times 60 \times 70\text{ mm}$, trọng lượng $160 - 170\text{ g}$ (nguyên liệu từ Tuấn Mập Bakery).
  • Thời gian đáp ứng: Thời gian xuất một ổ bánh nóng giòn hoàn chỉnh trong vòng $\le 120\text{ giây}$.
  • Giới hạn: Máy tập trung vào cơ cấu cấp phát phôi bánh có sẵn nhân được làm lạnh trước; chưa tích hợp xẻ bánh và bỏ nhân tươi trực tiếp tại buồng nướng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các quốc gia như Nhật Bản hay Hàn Quốc, máy bán hàng tự động (Vending Machine) đã phát triển vượt bậc với các dòng máy bán bánh mì lon, bánh mì ngọt hay Sandwich đóng gói sẵn. Tuy nhiên, bánh mì kẹp Việt Nam có đặc thù: vỏ ngoài cần độ giòn nóng ($>60^\circ\text{C}$), ruột mềm xốp và nhân thịt bên trong phải được diệt khuẩn hâm nóng nhưng rau dưa không bị nhũn.

Tiêu chí đánh giá Bán hàng thủ công truyền thống Máy bán Sandwich / Bánh ngọt Nhật Bản Máy bán bánh mì tự động (Đồ án)
Tốc độ phục vụ 90 – 180 giây / lượt 30 – 45 giây / lượt 100 – 120 giây / lượt
Chất lượng nhiệt độ Phụ thuộc người bán, vỏ nhanh ỉu Ăn nguội hoặc nóng nhẹ một phần Nóng lõi nhân ($>65^\circ\text{C}$), giòn vỏ ($>70^\circ\text{C}$)
Bảo quản thực phẩm Tủ kính nhiệt độ phòng ($28-35^\circ\text{C}$) Bảo quản mát $10-15^\circ\text{C}$ đóng gói kín Buồng lạnh chuyên sâu $5.3^\circ\text{C} - 8^\circ\text{C}$ Panel PU
Thanh toán Tiền mặt thủ công, dễ nhầm lẫn Tiền xu / Thẻ IC Suica / Pasmo Tiền giấy Polymer Việt Nam Đồng + Trả thừa
Chi phí vận hành Chi phí nhân công cố định hàng tháng Chi phí nhập khẩu máy rất cao ($>15.000\text{ USD}$) Tối ưu hóa chi phí chế tạo nội địa

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Buồng lạnh giữ nhiệt ổn định $\le 8^\circ\text{C}$; cơ cấu cấp phôi tách rời từng ổ không kẹt; lò nướng kép vi sóng – nhiệt trở; bộ nhận diện tiền polymer chính xác; cơ cấu đóng bao giấy tự động.
  • Should have (Nên có): Cơ cấu cấp gói gia vị (nước tương, tương ớt) đồng bộ khi xuất bánh; màn hình LCD 16x2 / 20x4 hiển thị giá và trạng thái xử lý; cảm biến quang giám sát vị trí hành trình.
  • Could have (Có thể mở rộng): Tích hợp module thanh toán mã QR MoMo/VNPAY; cảm biến kiểm tra lượng bánh tồn kho qua IoT.
  • Won't have (Chưa thực hiện): Tự động cắt lát dưa leo, rải thịt sống và xịt nước sốt trực tiếp tại máy.

Thiết kế hệ thống

graph TD
    A[Arduino Mega 2560 Central Controller] -->|UART / Pulse| B[Bộ nhận tiền & Trả tiền thừa VNĐ]
    A -->|GPIO / Relay 5V| C[Hệ thống Gia nhiệt: Magnetron + 2 Thanh nhiệt M 800W]
    A -->|Driver L298 / H-Bridge| D[Động cơ DC 24V: 4 Tầng Lò xo Trữ bánh]
    A -->|Driver L298| E[Cơ cấu Nâng hạ Đai răng XL & Đẩy bánh GT2]
    A -->|Solenoid Valve| F[Hệ thống Khí nén: Giác hút 2 tầng & Ống thổi bao]
    G[Cảm biến Hồng ngoại LM358 + Limit Switch] -->|Feedback Signal| A
    H[Hệ thống Làm lạnh 1HP + Panel PU 50mm] -.->|Duy trì nhiệt 5.3°C| I[Kho trữ 120 bánh]

Technology Stack & Linh kiện cơ điện:

  • Khối điều khiển trung tâm: Vi điều khiển ATmega2560 (Arduino Mega 2560 R3, xung nhịp 16 MHz, 54 chân Digital I/O, 16 chân Analog).
  • Mạch công suất & Chấp hành: Module Relay 8 kênh 5VDC cách ly quang; IC cầu H L298N Dual Full-Bridge Driver (dòng định mức 2A/kênh, đỉnh 4A, áp hoạt động 5V–46V).
  • Động cơ chấp hành cơ khí:
    • Động cơ lưu trữ và nâng hạ: DC 24V DCM-37246800-90K (Công suất 3.17W, Tốc độ 66 vòng/phút, Momen xoắn định mức 0.78 N.m / 8 kgf.cm).
    • Động cơ cần đẩy tốc độ cao: DC 24V DCM-37246800-30K (Tốc độ 220 vòng/phút, Momen xoắn 0.46 N.m).
    • Động cơ tay quay mở cửa lò: Động cơ giảm tốc DCM50-555 (Công suất 3.3W, Tốc độ 10 vòng/phút, Momen xoắn 3.15 N.m).
    • Động cơ cơ cấu đóng gói: Động cơ giảm tốc trục vít bánh vít 24VDC (Công suất 12W, Tốc độ 18 vòng/phút, Momen xoắn 2.7 N.m).
  • Hệ thống cảm biến: Module cảm biến hồng ngoại thu phát bước sóng 940nm sử dụng Op-Amp so sánh điện áp LM358 và BJT 2SC1815; Công tắc hành trình cơ khí chống rung.
  • Vật liệu chế tạo: Thép không gỉ Austenitic AISI 304 (08Cr18Ni11 chứa 18% Cr, 8–10% Ni) chịu nhiệt lên tới 800°C chống oxy hóa, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

Methodology & Tính toán động lực học

Quy trình phát triển được triển khai theo mô hình V-Model từ khâu mô hình hóa 3D (SolidWorks), tính toán sức bền vật liệu, mô phỏng động lực học, gia công chế tạo chi tiết đến lập trình nhúng và kiểm nghiệm thực nghiệm.

  [1. Thiết kế 3D SolidWorks] ----------> [6. Kiểm nghiệm thực nghiệm]
        \                                     /
   [2. Tính chọn Động lực học]       [5. Tích hợp Hệ thống Cơ-Điện]
          \                               /
     [3. Gia công Cơ khí Inox 304] -> [4. Lập trình Nhúng Arduino]

1. Tính toán cụm cơ cấu lò xo xoắn trữ bánh:

Cơ cấu lò xo xoắn hoạt động tương đương bộ truyền trục vít – bánh vít. Lực dọc trục $F_a$ cần thắng lực ma sát trượt của 10 ổ bánh mì trên máng trượt Inox: $$F_a = F_{ms} = 10 \times m_{bm} \times g \times \mu = 10 \times 0.17 \times 9.81 \times 0.6 \approx 10\text{ N}$$ (với hệ số ma sát giữa bánh mì và bề mặt Inox sạch lấy $\mu = 0.6$)

Lực vòng tác dụng lên lò xo (góc nâng xoắn $\alpha = 20^\circ$): $$F_t = F_a \cdot \tan(\alpha) = 10 \cdot \tan(20^\circ) = 3.64\text{ N}$$ Mô-men xoắn cần thiết trên trục lò xo bán kính $r = 0.04\text{ m}$: $$T = F_t \cdot r = 3.64 \times 0.04 = 0.1456\text{ N.m}$$ Công suất động cơ kéo lò xo: $$P = \frac{T \cdot n}{9.55} = \frac{0.1456 \times 66}{9.55} \approx 1.01\text{ W}$$ $\rightarrow$ Lựa chọn động cơ DCM-37246800-90K ($P = 3.17\text{ W} > 1.01\text{ W}$, hệ số an toàn $k = 3.13$) hoàn toàn đáp ứng độ bền và khả năng chịu tải.

2. Tính chọn hệ thống làm lạnh bảo quản:

Sử dụng máy nén lạnh công suất 1 HP, môi chất làm lạnh R134a/R22. Chu trình nén từ áp suất $0.6\text{ bar}$ lên $8\text{ bar}$ (nhiệt độ môi chất lên tới $70^\circ\text{C}$), qua dàn nóng giải nhiệt cưỡng bức bằng quạt xuống $55^\circ\text{C}$, qua phin sấy lọc ẩm và ống mao ($\Phi_{trong} = 0.6\text{ mm}$, chiều dài $L = 1.5\text{ m}$) giãn nở giảm áp suất về $0.6\text{ bar}$ đạt nhiệt độ $-20^\circ\text{C}$ tại dàn lạnh, cấp nhiệt lạnh đồng đều cho khoang chứa qua vách Panel Polyurethane (PU) dày $50\text{ mm}$.

Implementation và kết quả

Development process

Quá trình lập trình điều khiển trên nền tảng Arduino C/C++ xử lý ngắt và các chuỗi máy trạng thái hữu hạn (Finite State Machine - FSM) điều khiển các cụm cơ cấu tuần tự:

// Trích xuất mã nguồn logic điều khiển FSM trên Arduino Mega 2560
#define SENSOR_FLOOR_1 22
#define SENSOR_FLOOR_2 23
#define SENSOR_FLOOR_3 24
#define SENSOR_FLOOR_4 25
#define MOTOR_LIFT_ENA 2
#define MOTOR_LIFT_IN1 3
#define MOTOR_LIFT_IN2 4
#define RELAY_MICROWAVE 30
#define RELAY_GRILL_TOP 31
#define RELAY_GRILL_BOT 32
#define VALVE_SUCTION   40
#define VALVE_BLOW      41

enum MachineState { IDLE, PAYMENT_RECEIVED, DISPENSE_BREAD, HEATING_STAGE, PACKAGING_STAGE, COMPLETED };
MachineState currentState = IDLE;

void processHeatingCycle() {
    // Bước 1: Kích hoạt Lò vi sóng làm nóng sâu phần nhân trong 35 giây
    digitalWrite(RELAY_MICROWAVE, HIGH);
    delay(35000);
    digitalWrite(RELAY_MICROWAVE, LOW);

    // Đẩy bánh sang buồng nướng thanh nhiệt chữ M (290 - 300°C)
    movePushMechanismToGrill();

    // Bước 2: Kích hoạt Lò nướng 2 mặt (800W x 2) làm giòn vỏ trong 25 giây
    digitalWrite(RELAY_GRILL_TOP, HIGH);
    digitalWrite(RELAY_GRILL_BOT, HIGH);
    delay(25000);
    digitalWrite(RELAY_GRILL_TOP, LOW);
    digitalWrite(RELAY_GRILL_BOT, LOW);
}

void executePackaging() {
    digitalWrite(VALVE_SUCTION, HIGH); // Mở van hút chân không giác hút 2 tầng
    delay(800);
    moveSuctionArmBackward();           // Kéo mở miệng túi giấy
    digitalWrite(VALVE_BLOW, HIGH);    // Phun luồng khí nén làm phồng bao
    delay(500);
    pushBreadIntoBag();                // Thanh đẩy đưa bánh vào túi
    digitalWrite(VALVE_SUCTION, LOW);
    digitalWrite(VALVE_BLOW, LOW);
}

           SƠ ĐỒ TRẠNG THÁI FINITE STATE MACHINE (FSM)
 [IDLE] ---> (Nhận tiền & Chọn món) ---> [DISPENSE_BREAD]
                                                |
 [COMPLETED] <--- [PACKAGING] <--- [HEATING (Vi sóng + Nướng)]

Testing và validation

Hệ thống đã trải qua các đợt kiểm thử tải tĩnh và tải động liên tục trong 100 chu trình vận hành tại xưởng thực nghiệm:

                            BIỂU ĐỒ GIA NHIỆT BÁNH MÌ
 Nhiệt độ (°C)
  80 |                                              ________ Vỏ bánh (72°C)
  70 |                                 ____________/
  60 |                   _____________/                     Lõi nhân (66°C)
  50 |                  /
  40 |                 /
  30 |                /
  20 |               /
   6 |______________/
   0 +--------------------+------------------------+------------------->
     0 (Kho lạnh)         35s (Vi sóng)            60s (Nướng M)     Thời gian
  • Hiệu suất kho lạnh: Đạt $5.3^\circ\text{C}$ sau 7 giờ chạy tải liên tục từ nhiệt độ môi trường $32^\circ\text{C}$, độ biến thiên nhiệt độ duy trì trong ngưỡng $\pm 0.8^\circ\text{C}$.
  • Kiểm thử nhiệt độ sau gia nhiệt:
    • Ruột bánh (nhân thịt, pate): Tăng từ $6.0^\circ\text{C} \rightarrow 66.4^\circ\text{C}$ qua buồng vi sóng Magnetron $2450\text{ MHz}$.
    • Vỏ ngoài bánh mì: Đạt $72.1^\circ\text{C}$, độ ẩm bề mặt giảm giúp vỏ đạt độ giòn đạt chuẩn cảm quan ẩm thực.
  • Thời gian đáp ứng quy trình xuất bánh: Trung bình $112\text{ giây}$ (bao gồm: cấp phôi 12s, vi sóng 35s, nướng giòn 25s, đóng gói bao giấy 22s, cấp gia vị & xuất khay 18s).
  • Độ chính xác bộ nhận tiền và trả tiền thừa: Tỷ lệ nhận diện tiền polymer VNĐ đạt $98.5%$, tỷ lệ trả lại tiền thừa thành công đạt $99.0%$ trên 200 lượt test mệnh giá $10.000\text{đ}$, $20.000\text{đ}$, $50.000\text{đ}$.

Kết quả đạt được

Hạng mục thiết kế Chỉ tiêu ban đầu Kết quả thực nghiệm thực tế Đánh giá hoàn thành
Sức chứa khay trữ 120 ổ bánh mì (4 loại) 120 ổ (4 tầng $\times$ 3 lò xo xoắn Inox) $100%$
Nhiệt độ bảo quản $7^\circ\text{C} - 8^\circ\text{C}$ Đạt $5.3^\circ\text{C}$ ổn định sau 7h Vượt chỉ tiêu ($+25%$)
Thời gian chế biến $\le 120\text{ giây / ổ}$ $112\text{ giây / ổ}$ Đạt ($100%$)
Cơ cấu đóng gói Tự động mở bao giấy Giác hút 2 tầng + Thổi khí mở bao Đạt ($95%$ thành công)
Cấp phát gói gia vị Rơi đồng bộ 1 gói/lần Lò xo 30 bước cấp chính xác 1 gói $100%$

Đổi mới và đóng góp

  1. Công nghệ tích hợp lò gia nhiệt kép (Dual-Core Thermal Module): Khác với các lò nướng thông thường chỉ làm nóng từ ngoài vào trong làm cháy vỏ mà nhân bên trong vẫn lạnh, đồ án sáng chế cơ cấu tích hợp liên hoàn giữa buồng vi sóng (bước sóng ngắn tác động dao động phân tử nước $2.45 \times 10^9\text{ lần/giây}$ làm nóng lõi thịt) và lò nướng thanh nhiệt trở Inox chữ M ($800\text{W}$, nhiệt độ cục bộ $290 - 300^\circ\text{C}$) giúp giảm $45%$ thời gian gia nhiệt so với lò nướng đối lưu đơn lẻ.
  2. Cơ cấu đóng gói bao giấy dùng giác hút 2 tầng và vòi thổi khí áp lực: Khắc phục nhược điểm bao bì giấy có độ nhám cao, không phẳng khiến giác hút thông thường bị hở khí. Hệ thống kết hợp cơ cấu tay quay con trượt định vị cùng luồng khí nén $2\text{ bar}$ thổi phồng tức thì, đạt hiệu suất mở bao thành công $95%$.
  3. Cơ cấu nạp và định lượng đa tầng module hóa: Khung trữ 4 tầng sử dụng ray trượt công nghiệp cho phép kéo rút toàn bộ khay ra ngoài, giảm thời gian nạp 120 ổ bánh mì xuống dưới $5\text{ phút}$.
  4. Tiên phong tại Việt Nam: Đây là công trình nghiên cứu và chế tạo thực nghiệm đầu tiên tại Việt Nam thiết kế thành công máy bán tự động cho món bánh mì kẹp truyền thống chấp nhận tiền polymer bản địa.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế:

  • Địa điểm trọng điểm: Sảnh chờ Ga quốc nội/quốc tế Sân bay Tân Sơn Nhất, Ga Sài Gòn, Bến xe Miền Đông, các trường đại học lớn và bệnh viện tuyến trung ương.
  • Mô hình phục vụ 24/7: Đáp ứng nhu cầu bữa ăn nhanh nóng sốt của hành khách ngoài khung giờ mở cửa của các hàng quán truyền thống.
       BẢN ĐỒ TRIỂN KHAI HỆ THỐNG MÁY BÁN BÁNH MÌ TỰ ĐỘNG
+-------------------------------------------------------------+
| [ Sân bay / Ga tàu ] ---> Hoạt động 24/7 (Cao điểm đêm)     |
| [ Bệnh viện / Trường học ] -> Phục vụ bữa sáng & ca trực    |
| [ Trạm dừng chân cao tốc ] -> Cung ứng nhanh < 2 phút       |
+-------------------------------------------------------------+

Phân tích tài chính & Hiệu quả đầu tư (Dự toán 1 máy):

  • Chi phí chế tạo phần cứng (CAPEX): Khoảng $38.000.000 - 45.000.000\text{ VNĐ}$ (bao gồm buồng lạnh 1HP, Inox 304, cụm vi sóng, cơ cấu khí nén, bộ nhận tiền).
  • Doanh thu dự kiến: Phục vụ $100\text{ ổ/ngày}$ với giá bán $20.000\text{ VNĐ/ổ}$ $\rightarrow$ Doanh thu $60.000.000\text{ VNĐ/tháng}$.
  • Biên lợi nhuận ròng: Đạt khoảng $25 - 30%$ sau khi trừ giá vốn nguyên liệu, tiền điện và chi phí thuê điểm đặt máy.
  • Thời gian hoàn vốn (Payback Period): Ước tính từ $4 - 6\text{ tháng}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Sai số bước lò xo: Gia công lò xo thủ công còn độ sai lệch bước khoảng $7%$, đôi khi gây rung giật nhẹ khi đẩy ổ bánh mì cuối cùng.
  • Độ phụ thuộc bao bì: Bao giấy nếu bị ẩm hoặc nhăn gãy nhiều có thể làm giảm lực hút của giác hút chân không.
  • Giao diện người dùng: Mới trang bị màn hình text và phím bấm cơ, chưa có giao diện cảm ứng đa điểm (Touchscreen).

Hướng phát triển và nâng cấp:

  1. Chuyển đổi số & IoT hóa: Tích hợp module ESP32 / 4G LTE truyền dữ liệu nhiệt độ kho lạnh, số lượng bánh tồn kho và cảnh báo sự cố về máy chủ trung tâm qua MQTT/HTTP.
  2. Đa dạng hóa phương thức thanh toán: Tích hợp đầu đọc QR Code động (VietQR, MoMo, ZaloPay) và module chạm thẻ NFC/EMV không tiếp xúc.
  3. Cải tiến cụm xẻ bánh & nạp nhân tươi: Nghiên cứu module robot gắp nhân thịt tự động nhằm kéo dài thời gian bảo quản nguyên liệu thô lên tới 48 - 72 giờ.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Cơ điện tử / Chế tạo máy: Nguồn tài liệu thực tế về tính toán động cơ DC, truyền động đai răng XL/GT2, thiết kế nhiệt lạnh công nghiệp và lập trình điều khiển nhúng trên Arduino Mega.
  • Doanh nghiệp Fast Food & Bán lẻ: Mô hình tối ưu hóa nhân sự, mở rộng chuỗi cung ứng thức ăn nhanh chi phí thấp, kiểm soát dòng tiền tự động 100%.
  • Người tiêu dùng: Nhận được phần ăn nóng sốt, đảm bảo vệ sinh an toàn thực phẩm trong thời gian dưới 2 phút vào bất kỳ thời điểm nào trong ngày.
  • Nhà nghiên cứu học thuật: Cung cấp dữ liệu thực nghiệm về gia nhiệt vi sóng kết hợp điện trở trên các mẫu thực phẩm xốp có nhân hỗn hợp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật hạ tầng để lắp đặt máy là gì?

Hệ thống yêu cầu nguồn điện xoay chiều $220\text{V} - 50\text{Hz}$ ổn định, công suất nguồn cấp tối thiểu $2.5\text{ kW}$ (đáp ứng cùng lúc máy nén lạnh 1HP và lò nướng 800W); diện tích sàn lắp đặt tối thiểu $1.5\text{ m} \times 1.2\text{ m}$; môi trường khô ráo, có mái che.

2. Bánh mì bảo quản trong buồng lạnh có bị ỉu hoặc khô cứng không?

Không. Nhờ buồng lạnh bọc kín bằng Panel PU 50mm duy trì dải nhiệt độ $5.3 - 8^\circ\text{C}$ không tạo đọng sương, kết hợp chu trình gia nhiệt vi sóng làm mềm ẩm ruột bánh trước khi thanh nhiệt Inox làm giòn vỏ, chất lượng bánh đạt $90 - 95%$ so với bánh mì vừa ra lò.

3. Máy xử lý như thế nào khi khách hàng đưa tiền giả hoặc tiền rách?

Bộ cảm biến quang học và từ tính trên đầu đọc tiền tự động quét kích thước, hoa văn chìm và dải từ của tờ tiền Polymer VNĐ. Nếu phát hiện tiền không đúng quy chuẩn, bộ nhận tiền sẽ nhả trả lại ngay lập tức và không kích hoạt chu trình cấp bánh.

4. Quy trình bảo trì và vệ sinh định kỳ diễn ra như thế nào?

Toàn bộ khay chứa bánh làm bằng Inox 304 có thể tháo rời nhanh để tẩy rửa khử trùng bằng cồn y tế. Định kỳ 2 ngày một lần nhân viên sẽ kiểm tra nạp phôi bánh mới, lau sạch bụi buồng nướng và xả nước ngưng tụ dàn lạnh.

5. Chi phí sản xuất hàng loạt ước tính khoảng bao nhiêu?

Khi sản xuất quy mô công nghiệp từ 50 máy trở lên, chi phí gia công cơ khí chính xác và đặt hàng linh kiện điện tử số lượng lớn sẽ giảm giá thành xuất xưởng xuống mức $25.000.000 - 30.000.000\text{ VNĐ / máy}$.

Kết luận

Đề tài "Thiết kế và chế tạo máy bán bánh mì tự động thanh toán bằng tiền giấy Việt Nam Đồng" đã giải quyết xuất sắc bài toán cơ điện tử phức tạp: kết hợp bảo quản lạnh chuyên sâu, gia nhiệt kép vi sóng – nhiệt trở và đóng gói tự động hóa cho món ăn đường phố biểu tượng của Việt Nam.

Hệ thống hoạt động ổn định với công suất 120 ổ bánh, thời gian phục vụ 112 giây, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe và mở ra tiềm năng thương mại hóa mạnh mẽ trong xu hướng tự động hóa bán lẻ thông minh (Smart Vending) tại các đô thị hiện đại.
