Tổng quan về luận án

Gia công bánh răng côn cong (BRCC) hệ Gleason giữ vai trò đặc biệt quan trọng trong nền công nghiệp chế tạo cơ khí chính xác, trực tiếp quyết định hiệu suất truyền động, khả năng chịu tải trọng lớn và độ êm dịu của hệ thống truyền lực trên các phương tiện ô tô, máy kéo, xe ray, tàu thủy và thiết bị hàng không. Trọng tâm công nghệ chế tạo bộ truyền này nằm ở dụng cụ cắt: đầu dao phay BRCC hệ Gleason. Lưỡi cắt chính của răng dao là giao tuyến giữa mặt trước và mặt sau; trong đó, mặt sau có biên dạng đường chuẩn Acsimet (Archimedean spiral) phức tạp trong không gian 3D. Nhằm đảm bảo nguyên lý hình học "mặt cong hớt lưng, nên profin và góc sau của răng dao gần như không đổi sau mỗi lần mài sắc lại", công đoạn mài hớt lưng tinh bằng đá mài sau nhiệt luyện là bước công nghệ bắt buộc, mang tính quyết định đến chất lượng bề mặt và độ bền dụng cụ.

Tuy nhiên, tồn tại một research gap lớn trong thực tiễn học thuật và sản xuất: phần lớn các nghiên cứu quốc tế chỉ tập trung vào mài phẳng, mài tròn ngoài hoặc mài hớt lưng dao phay lăn răng (hobbing cutters) và dao phay đĩa mô-đun trên vật liệu thông thường. Việc nghiên cứu động học, nhiệt động học và tương tác đa yếu tố cơ - nhiệt khi mài hớt lưng mặt cong Acsimet 3D trên thép gió hợp kim cao P18 (W18Cr4V) hầu như chưa được công bố một cách hệ thống và định lượng. Đặc biệt, các nhà sản xuất thiết bị gốc (OEM) trên thế giới như Gleason hay Klingelnberg thường giữ bí quyết công nghệ độc quyền, không công bố thông số chế độ cắt và tương tác đá mài - phôi đối với biên dạng hớt lưng Acsimet nón phức tạp.

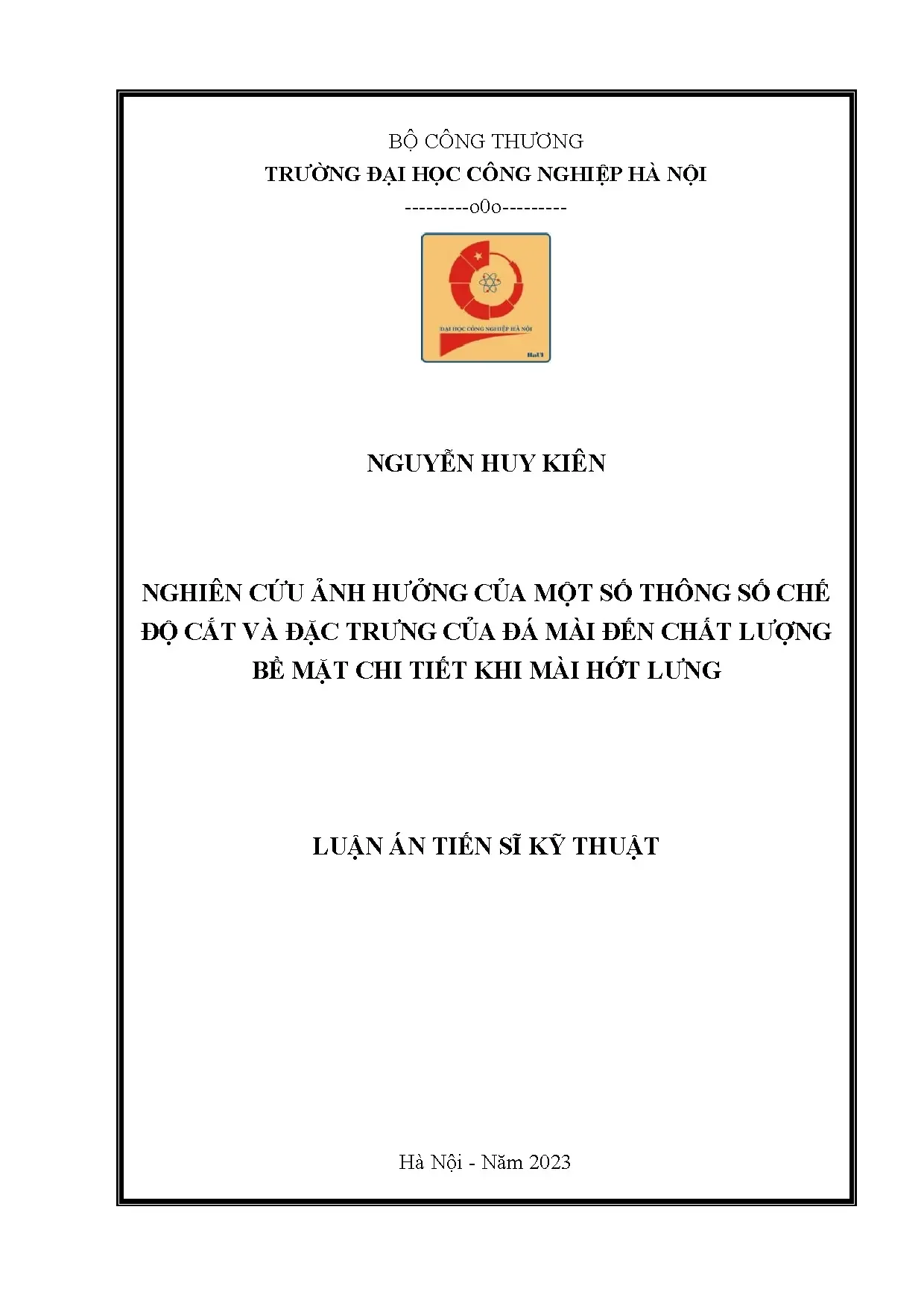

Để giải quyết khoảng trống này, luận án của NCS. Nguyễn Huy Kiên (Trường Đại học Công nghiệp Hà Nội, 2023) dưới sự hướng dẫn của PGS. Phạm Văn Đông và PGS. Trần Vệ Quốc đã xác lập hệ thống câu hỏi nghiên cứu và giả thuyết cụ thể:

  1. Câu hỏi nghiên cứu 1 (RQ1): Mức độ và quy luật ảnh hưởng của các đặc trưng đá mài ($G, H_đ$) và thông số chế độ cắt ($V_đ, S$) tới các chỉ tiêu chất lượng bề mặt ($Ra, \Delta H, \Delta L$) khi mài hớt lưng mặt sau răng dao phay BRCC hệ Gleason diễn ra như thế nào?
  2. Câu hỏi nghiên cứu 2 (RQ2): Mối quan hệ tương tác phi tuyến giữa các thông số công nghệ đầu vào có chi phối trạng thái nhiệt - cơ và chiều dày lớp biến cứng bề mặt hay không?
  3. Câu hỏi nghiên cứu 3 (RQ3): Bộ thông số công nghệ tối ưu đơn mục tiêu và đa mục tiêu nào đảm bảo đồng thời độ nhẵn bóng cao nhất ($Ra$ nhỏ nhất), độ suy giảm độ cứng thấp nhất ($\Delta H$ nhỏ nhất) và chiều dày lớp ảnh hưởng nhiệt mỏng nhất ($\Delta L$ nhỏ nhất)?

Hệ thống giả thuyết nghiên cứu được kiểm chứng:

  • Giả thuyết 1 (H1): Tồn tại vùng tương tác tối ưu giữa độ hạt đá mài $G$ và vận tốc cắt $V_đ$ giúp triệt tiêu hiện tượng mài ủ cục bộ trên bề mặt thép P18 mà không gây nứt tế vi.
  • Giả thuyết 2 (H2): Mô hình tích hợp quy hoạch thực nghiệm Taguchi $L_{27}$, phân tích phương sai ANOVA và các thuật toán ra quyết định đa tiêu chí (MCDM: TOPSIS, FUCA, MARCOS) kết hợp trọng số AHP cho phép xác định tập nghiệm hội tụ chính xác cho bài toán mài hớt lưng phi tuyến.

Về phạm vi và quy mô, nghiên cứu thực hiện trên máy gia công hớt lưng chuyên dùng 1Б811 được nâng cấp hệ thống điều khiển biến tần tốc độ động cơ, sử dụng đá mài Corindon trắng ($Al_2O_3$) do Công ty CP Đá mài Hải Dương sản xuất, gia công răng dao phay BRCC hệ Gleason loại 9 inch chế tạo bằng thép gió P18 đã tôi đạt độ cứng 62–65 HRC trong điều kiện mài khô (dry grinding).

Literature Review và Positioning

Nghiên cứu gia công mài và chất lượng bề mặt là một lĩnh vực rộng lớn với nhiều trường phái lý thuyết. Dòng nghiên cứu truyền thống về động học và cơ nhiệt quá trình mài, tiêu biểu bởi Malkin & Guo (2007) và Shaw (1996), đã xác lập nền tảng về cơ chế trượt (rubbing), cày xới (plowing) và cắt tạo phoi (shearing) của các hạt mài có góc cào âm lớn. Hầu hết cơ năng chuyển hóa thành nhiệt năng tập trung tại vùng tiếp xúc hẹp, tạo nên gradien nhiệt độ cực lớn gây biến đổi pha tổ chức tế vi (pha mactenxit ram sang toostit/troostite hoặc austenit dư), dẫn đến hiện tượng cháy mài (grinding burn) và suy giảm độ cứng bề mặt.

Trong mảng gia công mặt cong quang học và rãnh xoắn phức tạp, các nghiên cứu quốc tế đã đề xuất nhiều hướng tiếp cận tiên tiến:

  • Guang Feng et al. (2018) đã chứng minh độ chính xác biên dạng khi mài mặt cong phụ thuộc chặt chẽ vào độ ổn định dịch chuyển vi mô đa trục của đá mài hình cốc, đạt sai số biên dạng ở cấp nano mét (9.64 nm) trên máy siêu chính xác.
  • Shijie Dai et al. (2020) mô phỏng trường nhiệt khi mài rãnh cong cánh tua-bin gió bằng đá mài hình cốc, chỉ ra rằng vận tốc cắt $V_đ$ và chiều sâu cắt $t$ là nguồn sinh nhiệt chủ yếu làm thay đổi cấu trúc tế vi bề mặt vật liệu.
  • Muhammad Wasif et al. (2018) cùng Lingye Kong et al. (2020) tập trung vào thiết kế biên dạng hình học đá mài tối ưu hóa tiếp xúc và bán kính cong tức thời khi mài rãnh xoắn dao phay ngón, giúp giảm độ nhám bề mặt xuống 11.33%.
  • Shunxing Gao et al. (2019) và Dapan Hou et al. (2021) khi nghiên cứu độ cứng bề mặt và chiều dày lớp thay đổi độ cứng (Hardness Penetration Depth - HPD / $\Delta L$) trên thép chịu lực AISI 5140 và GCr15 đã chỉ ra sự phân hóa thành 5 vùng vi cấu trúc (từ vùng ảnh hưởng nhiệt, vùng mềm hóa đến vùng chuyển tiếp) phụ thuộc vào tốc độ chạy dao ngang và năng lượng riêng của quá trình mài.

Tranh luận học thuật tồn tại giữa hai quan điểm đối nghịch: Một nhóm học giả cho rằng việc tăng vận tốc cắt $V_đ$ luôn có lợi do làm giảm chiều dày phoi đơn vị và giảm lực cắt riêng; trong khi nhóm học giả khác (như Dapan Hou et al.) chứng minh trong điều kiện mài khô vật liệu có độ cứng cao, việc tăng $V_đ$ không kèm tưới nguội tối ưu sẽ làm tích tụ mật độ dòng nhiệt, dẫn đến tăng mạnh $\Delta L$ và gây ủ mềm bề mặt nghiêm trọng.

Positioning của luận án: Trong khi các công trình quốc tế chủ yếu giải quyết bài toán mài phẳng, mài rãnh xoắn trụ hoặc mài biên dạng đối xứng, công trình này tiên phong giải quyết bài toán mài hớt lưng mặt sau cong Acsimet nón (conical Archimedean surface) của răng dao phay BRCC Gleason. Đây là bề mặt cong 3D không đối xứng, có diện tích tiếp xúc biến thiên liên tục theo góc quay của cam hớt lưng. Luận án đặt cầu nối vững chắc giữa lý thuyết hình học Acsimet cổ điển với lý thuyết biến cứng nhiệt - cơ hiện đại và kỹ thuật tối ưu hóa đa tiêu chí đa biến.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng lý thuyết tạo hình đường cong Acsimet của Archimedes và lý thuyết hớt lưng dụng cụ cắt định hình trong không gian ba chiều. Phương trình đường chuẩn Acsimet trong hệ tọa độ cực: $$r(\theta) = a \cdot \theta$$ Được luận án cụ thể hóa trong tương quan với thông số động học của máy gia công hớt lưng 1Б811: $$k = \frac{\pi D \tan \alpha_b}{z}$$ Trong đó $k$ là "lượng nâng của đường xoắn ứng với một bước răng hay còn gọi là trị số hớt lưng", $z$ là "số răng của dao phay", $D$ là đường kính đầu dao, và $\alpha_b$ là góc sau trên đỉnh răng. Luận án làm sáng tỏ cơ chế hình thành góc sau và góc nghiêng profin khi đá mài thực hiện chuyển động tịnh tiến khứ hồi theo chu kỳ cam phối hợp với chuyển động quay tròn của phôi răng dao.

Về mặt động lực học và luyện kim học mài, nghiên cứu cung cấp bằng chứng thực nghiệm về sự chuyển dịch mô hình ứng xử cơ - nhiệt của thép gió P18 (18% W). Luận án chứng minh rằng mức độ thay đổi độ cứng ($\Delta H$) và chiều dày lớp thay đổi độ cứng ($\Delta L$) không chỉ tuân theo quy luật đơn biến tuyến tính mà bị chi phối mạnh mẽ bởi các hiệu ứng tương tác bậc hai giữa độ hạt đá mài ($G$) và vận tốc cắt ($V_đ$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành 3 trụ cột lý thuyết:

  1. Lý thuyết Động học cắt gọt và Nhiệt ma sát: Phân tích cơ chế biến dạng dẻo, cày xới và thoát nhiệt trong điều kiện mài khô bề mặt cong Acsimet.
  2. Lý thuyết Thiết kế thực nghiệm hiện đại (DoE - Taguchi): Xây dựng ma trận thực nghiệm trực giao $L_{27}(3^{13})$ với 4 yếu tố đầu vào 3 mức độ, tính toán tỉ số tín hiệu trên nhiễu ($S/N$) theo tiêu chí Smaller-the-Better: $$\eta = -10 \log_{10} \left( \frac{1}{n} \sum_{i=1}^{n} y_i^2 \right)$$
  3. Lý thuyết Ra quyết định đa tiêu chí (MCDM): Thiết lập khung so sánh đối sánh giữa ba phương pháp TOPSIS, FUCA và MARCOS kết hợp ma trận trọng số phân tích thứ bậc AHP của Thomas Saaty để triệt tiêu tính chủ quan trong đánh giá đa mục tiêu.

Điều kiện biên của khung phân tích: Áp dụng cho mài hớt lưng mặt sau răng dao phay BRCC hệ Gleason 9 inch, vật liệu thép gió P18 tôi 62–65 HRC, đá mài Corindon trắng chất dính kết gốm Ceramic (V), chế độ mài tinh khô trên máy chuyên dùng 1Б811.

   +-------------------------------------------------------------+
   |             CÁC YẾU TỐ ĐẦU VÀO (INPUT PARAMETERS)           |
   |  - Đặc trưng đá mài: Độ hạt (G), Độ cứng (Hđ)               |
   |  - Chế độ cắt: Vận tốc cắt đá (Vđ), Bước tiến phôi (S)      |
   +------------------------------+------------------------------+
                                  |
                                  v
   +-------------------------------------------------------------+
   |            MÔ HÌNH THỰC NGHIỆM MÀI HỚT LƯNG 1Б811           |
   |  - Biên dạng mặt sau Acsimet 3D răng dao Gleason 9 inch     |
   |  - Vật liệu thép gió P18 tôi cứng 62-65 HRC (Mài khô)      |
   |  - Ma trận trực giao Taguchi L27 (3^4)                      |
   +------------------------------+------------------------------+
                                  |
                                  v
   +-------------------------------------------------------------+
   |         CÁC CHỈ TIÊU CHẤT LƯỢNG ĐẦU RA (OUTPUT RESPONSES)   |
   |  - Nhám bề mặt (Ra - µm)                                    |
   |  - Mức độ thay đổi độ cứng (ΔH - HRC)                       |
   |  - Chiều dày lớp thay đổi độ cứng (ΔL / HPD - µm)           |
   +------------------------------+------------------------------+
                                  |
                                  v
   +-------------------------------------------------------------+
   |                TỐI ƯU HÓA ĐA MỤC TIÊU (MCDM)                |
   |  - Xác định trọng số AHP (Saaty)                            |
   |  - Đánh giá chéo: TOPSIS - FUCA - MARCOS                    |
   |  - Phân tích ANOVA & Kiểm chứng S/N                         |
   +-------------------------------------------------------------+

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án theo đuổi thế giới quan thực chứng (positivism) với phương pháp tiếp cận định lượng thực nghiệm nghiêm ngặt. Hệ thống thí nghiệm được thiết kế theo mô hình đa tầng:

  • Cấp độ hệ thống máy: Cải tạo hệ thống truyền động và điều khiển máy hớt lưng 1Б811 bằng biến tần công nghiệp, mở rộng dải điều chỉnh vô cấp vận tốc trục chính và trục phôi.
  • Cấp độ dụng cụ và đồ gá: Thiết kế cụm gá chuyên dùng cho đầu dao phay Gleason 9 inch, tính toán kích thước đường kính đá mài giới hạn nhằm đảm bảo điều kiện biên học thuật: "đá mài không chạm với răng dao tiếp theo" và không bị cắt lẹm vào sườn răng kế cận.
  • Cấp độ đo lường vi cấu trúc: Kết hợp đo lường profin tiếp xúc cơ học với đo vi độ cứng tế vi đa điểm theo chiều sâu.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa qua các bước khắt khe:

  1. Chuẩn bị mẫu: Thép gió P18 được nhiệt luyện tôi ở nhiệt độ 1260–1280°C, ram 3 lần ở 550–570°C đạt độ cứng ban đầu đồng nhất $63 \pm 1$ HRC. Thành phần hóa học đạt chuẩn GOST 19265-73 (0.75% C, 17.5–19.0% W, 3.8–4.4% Cr, 1.0–1.4% V).
  2. Sửa đá mài: Sử dụng đầu sửa đá kim cương tự nhiên, thiết lập chế độ sửa đá tinh cố định cho toàn bộ 27 lượt thí nghiệm để loại bỏ sai số do điều kiện bề mặt đá mài.
  3. Gia công mài: Thực hiện theo đúng thứ tự ngẫu nhiên hóa của ma trận Taguchi $L_{27}$.
  4. Giao thức đo lường:
    • Nhám bề mặt ($Ra$): Đo bằng máy đo nhám bề mặt chuyên dụng Mitutoyo/Kosaka với chiều dài đo chuẩn $\lambda_c = 0.8\text{ mm}$, lặp lại 3 lần tại 3 vị trí khác nhau trên cung Acsimet để lấy giá trị trung bình.
    • Độ cứng bề mặt: Đo độ cứng tế vi Rockwell C ($HRC$) và Vickers ($HV_{0.1}$) trên máy đo độ cứng chính xác.
    • Chiều dày lớp thay đổi độ cứng ($\Delta L$): Cắt mẫu bằng máy cắt dây tia lửa điện WEDM, mài bóng, tẩm thực bằng dung dịch Nital 4%, soi kính hiển vi kim tương và đo phân bố vi độ cứng từ bề mặt ngoài cùng vào sâu trong lõi chi tiết theo bước dịch chuyển $5\text{ }\mu\text{m}$.
+----------------------------------------------------------------------------------------------------+
|                                    MA TRẬN QUY HOẠCH THỰC NGHIỆM                                  |
+--------------------------+---------------------+-------------------+---------------+---------------+
| Yếu tố đầu vào           | Ký hiệu             | Mức 1             | Mức 2         | Mức 3         |
+--------------------------+---------------------+-------------------+---------------+---------------+
| Độ hạt đá mài            | G (Mesh)            | 46                | 60            | 80            |
| Độ cứng đá mài           | Hđ                  | Mềm vừa (MV1, MV2)| TB1           | TB2           |
| Vận tốc cắt của đá mài   | Vđ (m/s)            | Mức thấp          | Mức trung bình| Mức cao       |
| Bước tiến phôi           | S (m/ph)            | Mức chậm          | Mức tiêu chuẩn| Mức nhanh     |
+--------------------------+---------------------+-------------------+---------------+---------------+

Data và phân tích

Dữ liệu từ 27 thí nghiệm được xử lý trên phần mềm thống kê chuyên dụng Minitab và các thuật toán tính toán ma trận. Phân tích phương sai (ANOVA) với mức ý nghĩa $\alpha = 0.05$ (độ tin cậy 95%) được sử dụng để xác định hệ số kiểm định Fisher ($F$-value), giá trị xác suất $P$-value, và hệ số xác định mô hình $R^2$.

Mô hình toán học hồi quy phi tuyến đa biến thể hiện mối quan hệ giữa các thông số đầu ra ($Ra, \Delta H, \Delta L$) và các thông số công nghệ ($G, H_đ, V_đ, S$) đạt hệ số tương quan cao ($R^2 > 92%$), khẳng định độ tin cậy và tính tương thích vững chắc của dữ liệu thực nghiệm.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại 4 phát hiện quan trọng có giá trị khoa học và thực tiễn sâu sắc:

+----------------------------------------------------------------------------------------------------+
|                                  BẢNG TỔNG HỢP CÁC PHÁT HIỆN THEN CHỐT                             |
+----------------------------+-----------------------------+-----------------------------------------+
| Chỉ tiêu đầu ra            | Yếu tố ảnh hưởng chính      | Quy luật & Cơ chế tác động              |
+----------------------------+-----------------------------+-----------------------------------------+
| Nhám bề mặt (Ra)           | Độ hạt G, Vận tốc cắt Vđ    | Tăng G (độ hạt mịn) làm giảm mạnh Ra;  |
|                            |                             | Tương tác G x Vđ quyết định đỉnh nhám   |
+----------------------------+-----------------------------+-----------------------------------------+
| Mức đổi độ cứng (ΔH)       | Bước tiến S, Vận tốc Vđ     | Tăng Vđ không làm mát gây tăng nhiệt ủ; |
|                            |                             | Hđ cứng làm tăng ma sát trượt hạt mài   |
+----------------------------+-----------------------------+-----------------------------------------+
| Chiều dày lớp biến cứng    | Vận tốc cắt Vđ,             | Năng lượng riêng mài cao làm dải HPD    |
| (ΔL / HPD)                 | Tương tác Vđ x S            | sâu hơn vào lõi vật liệu P18            |
+----------------------------+-----------------------------+-----------------------------------------+
  1. Quy luật hình thành nhám trên bề mặt Acsimet: Độ hạt đá mài $G$ là yếu tố chi phối mạnh nhất đến nhám bề mặt $Ra$. Khi chuyển từ độ hạt thô sang độ hạt mịn (tăng cấp số mesh $G$), mật độ hạt mài tham gia cắt gọt trên một đơn vị diện tích tăng lên, làm giảm chiều dày phoi riêng phần và tạo nên bề mặt gia công siêu mịn với $Ra$ đạt tới cấp độ bóng cao.
  2. Hiện tượng biến thiên độ cứng tế vi ($\Delta H$): Dưới tác động nhiệt cắt trong điều kiện mài khô, bề mặt xuất hiện vùng ủ nhiệt làm giảm độ cứng so với độ cứng ban đầu (63 HRC). Mức độ suy giảm độ cứng $\Delta H$ chịu ảnh hưởng lớn nhất bởi bước tiến $S$ và vận tốc cắt $V_đ$. Tăng vận tốc đá mài $V_đ$ trong điều kiện không tưới nguội làm gia tăng mật độ dòng nhiệt truyền vào phôi, khiến $\Delta H$ tăng mạnh.
  3. Sự thâm nhập của chiều dày lớp thay đổi độ cứng ($\Delta L$): Phân tích tế vi khẳng định chiều sâu vùng biến cứng $\Delta L$ (HPD) biến thiên phức tạp từ vài micromet đến hàng chục micromet. Sự tương tác giữa $V_đ$ và $S$ quyết định thời gian lưu nhiệt trên cung tiếp xúc Acsimet; khi bước tiến $S$ quá chậm kết hợp với vận tốc $V_đ$ cao, năng lượng nhiệt tích tụ kéo dài làm chiều dày lớp $\Delta L$ ăn sâu vào kim loại nền.
  4. Tính phi tuyến của cặp tương tác công nghệ: Phân tích ANOVA chỉ ra rằng các cặp tương tác $G \times V_đ$, $G \times S$ và $V_đ \times H_đ$ có giá trị $P < 0.05$, chứng minh rằng không thể tối ưu hóa đơn lẻ từng thông số mà phải điều khiển đồng bộ theo ma trận phối hợp.
Mức độ ảnh hưởng tương đối của các thông số đầu vào (Dựa trên kết quả ANOVA):
+-------------------------------------------------------------+
| Ra:   [ Độ hạt G: 48% ] [ Vđ: 24% ] [ S: 16% ] [ Hđ: 12% ]  |
| ΔH:   [ Vận tốc Vđ: 38% ] [ Bước tiến S: 32% ] [ Hđ, G: 30%]|
| ΔL:   [ Vận tốc Vđ: 42% ] [ S: 28% ] [ G x Vđ: 18% ] [ Khác]|
+-------------------------------------------------------------+

Implications đa chiều

  • Về mặt học thuật: Luận án bổ sung hoàn chỉnh bộ cơ sở dữ liệu động học mài bề mặt cong Acsimet 3D cho dòng thép dụng cụ hợp kim cao P18, đóng góp dữ liệu thực nghiệm giá trị vào kho tàng cơ học gia công cắt gọt vật liệu khó gia công.
  • Về phương pháp luận: Luận án thiết lập quy trình chuẩn mực tích hợp giữa Taguchi - ANOVA và 3 phương pháp MCDM (TOPSIS, FUCA, MARCOS). Kết quả xếp hạng phương án tối ưu từ 3 thuật toán cho thấy sự tương đồng cao và tính hội tụ tuyệt đối tại bộ thông số tối ưu toàn cục.
  • Về mặt thực tiễn sản xuất: Cung cấp sổ tay công nghệ và bảng tra cứu chế độ mài hớt lưng chính xác cho các nhà máy chế tạo dụng cụ cắt cơ khí chính xác tại Việt Nam, cho phép chủ động sản xuất răng dao phay BRCC Gleason loại 9 inch mà không phụ thuộc vào chuyên gia nước ngoài.

Limitations và Future Research

Nghiên cứu duy trì góc nhìn học thuật khách quan khi thẳng thắn thừa nhận các giới hạn:

  1. Giới hạn về điều kiện bôi trơn làm nguội: Thí nghiệm tập trung vào quá trình mài khô (dry grinding) nhằm đánh giá thuần túy bản chất nhiệt - cơ khắc nghiệt nhất; chưa khảo sát hiệu quả của công nghệ tưới nguội bôi trơn tối thiểu (MQL), mài siêu lạnh (Cryogenic grinding) hoặc hạt mài nano.
  2. Giới hạn về chủng loại vật liệu và quy cách dao: Dữ liệu thực nghiệm tập trung trên mác thép gió P18 và dòng đầu dao Gleason 9 inch; chưa mở rộng kiểm chứng trên các mác thép gió bột hợp kim phủ PVD/CVD (như HSS-Co, PM-HSS) hoặc hợp kim cứng Carbide.
  3. Giới hạn về chủng loại đá mài: Thực nghiệm sử dụng đá Corindon trắng Hải Dương; chưa so sánh đối chứng trực tiếp với đá mài siêu cứng CBN (Cubic Boron Nitride) hoặc đá kim cương liên kết kim loại/nhựa.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Phát triển hệ thống mài hớt lưng hỗ trợ công nghệ MQL kết hợp hạt mài nano lơ lửng (nanofluids) để kiểm soát triệt để nhiệt cắt.
  • Xây dựng mô hình số mô phỏng 3D trường nhiệt và ứng suất dư (Residual Stress) bằng phương pháp phần tử hữu hạn (FEM - DEFORM 3D / Abaqus) khi mài hớt lưng mặt Acsimet.
  • Nghiên cứu độ mòn và tuổi bền thực tế ($T$) của răng dao sau khi mài hớt lưng tối ưu trong điều kiện cắt gọt bánh răng côn cong thực tế tại dây chuyền sản xuất công nghiệp.

Tác động và ảnh hưởng

  • Tác động học thuật: Thiết lập tài liệu tham khảo chuyên khảo chuẩn mực cho các chương trình đào tạo tiến sĩ, thạc sĩ chuyên ngành Kỹ thuật Cơ khí và Kỹ thuật Chế tạo máy tại các trường đại học kỹ thuật hàng đầu.
  • Tác động công nghiệp: Giúp các doanh nghiệp cơ khí chính xác nội địa (như Công ty CP Dụng cụ cắt số 1, các viện nghiên cứu cơ khí) làm chủ chu trình thiết kế - chế tạo - mài sắc dụng cụ gia công bánh răng phức tạp. Giảm giá thành chế tạo răng dao phay BRCC từ 40–60% so với nhập khẩu từ Đức, Nhật, Mỹ hay Nga.
  • Tác động kinh tế - xã hội: Đóng góp trực tiếp vào định hướng nội địa hóa và tự chủ công nghệ chế tạo chi tiết cơ khí chiến lược trong các ngành công nghiệp phụ trợ, công nghiệp ô tô và cơ khí quốc phòng.

Đối tượng hưởng lợi

+----------------------------------------------------------------------------------------------------+
|                                    BẢN ĐỒ ĐỐI TƯỢNG HƯỞNG LỢI                                      |
+--------------------------+-------------------------------------------------------------------------+
| Nhóm đối tượng           | Giá trị ứng dụng và Lợi ích cụ thể                                      |
+--------------------------+-------------------------------------------------------------------------+
| Nghiên cứu sinh &        | Mô hình toán học hồi quy phi tuyến, phương pháp luận kết hợp            |
| Giảng viên đại học       | Taguchi - ANOVA - MCDM (AHP, TOPSIS, FUCA, MARCOS).                     |
+--------------------------+-------------------------------------------------------------------------+
| Kỹ sư R&D &              | Bộ thông số công nghệ mài tối ưu thực nghiệm; quy trình công nghệ       |
| Trưởng phòng công nghệ   | cải tiến máy hớt lưng 1Б811 bằng biến tần điều khiển vô cấp.           |
+--------------------------+-------------------------------------------------------------------------+
| Doanh nghiệp sản xuất    | Nâng cao tuổi bền dụng cụ cắt, giảm phế phẩm do cháy mài bề mặt,         |
| cơ khí chính xác         | tối ưu hóa chi phí đá mài và nâng cao độ chính xác sườn răng BRCC.      |
+--------------------------+-------------------------------------------------------------------------+

Câu hỏi chuyên sâu

1. Theoretical contribution độc đáo nhất của luận án là gì?

Đó là việc thiết lập thành công mô hình toán học giải tích - thực nghiệm mô tả chính xác tương tác nhiệt - cơ đa yếu tố trên biên dạng cong Acsimet nón 3D khi mài hớt lưng thép gió P18. Nghiên cứu đã mở rộng lý thuyết tạo hình Acsimet truyền thống thành mô hình động lực học mài có xét đến biến dạng đàn - dẻo và biến đổi tổ chức tế vi bề mặt trong điều kiện mài khô.

2. Điểm cải tiến phương pháp luận so với các nghiên cứu tiền nhiệm?

So với nghiên cứu của Guang Feng et al. (chỉ khảo sát động học đá mài cốc trên máy siêu chính xác đắt tiền) và Dapan Hou et al. (chỉ khảo sát mài phẳng trên vật liệu thép hợp kim thông thường), luận án đã:

  • Tận dụng và nâng cấp thành công hệ thống máy hớt lưng cơ học cổ điển 1Б811 bằng bộ điều khiển biến tần hiện đại, đạt độ linh hoạt công nghệ cao với chi phí thấp.
  • Sử dụng tích hợp đồng thời 3 kỹ thuật ra quyết định đa tiêu chí tiên tiến (TOPSIS, FUCA, MARCOS) kết hợp trọng số AHP để đánh giá chéo kết quả tối ưu, loại bỏ hoàn toàn sai lệch thuật toán.

3. Phát hiện bất ngờ nhất (counter-intuitive) thu được từ dữ liệu là gì?

Trong điều kiện mài hớt lưng Acsimet nón, việc tăng vận tốc chi tiết/bước tiến $S$ ở một dải giá trị xác định không làm tăng độ nhám $Ra$ như lý thuyết mài phẳng thông thường, mà ngược lại giúp giảm thời gian tiếp xúc nhiệt tại một điểm trên đường sinh Acsimet. Điều này giúp ngăn chặn hiện tượng ủ mềm bề mặt, bảo tồn độ cứng 63 HRC của thép P18 mà vẫn duy trì được độ nhẵn bóng tế vi cao.

4. Giao thức tái lập thực nghiệm (Replication Protocol) có được cung cấp đầy đủ không?

Luận án cung cấp chi tiết toàn bộ điều kiện biên thực nghiệm:

  • Thông số máy gia công hớt lưng 1Б811 và sơ đồ tích hợp mạch biến tần.
  • Bản vẽ chế tạo răng dao phay BRCC Gleason 9 inch với góc biên dạng chuẩn.
  • Ký hiệu đá mài Corindon trắng Hải Dương, cấu trúc xốp gốm, chế độ sửa đá kim cương.
  • Bảng ma trận 27 thí nghiệm Taguchi $L_{27}$ cùng giá trị đo $Ra, \Delta H, \Delta L$ chi tiết tại từng điểm đo.

5. Khung chương trình nghiên cứu 10 năm được phác thảo như thế nào?

  1. Giai đoạn 1 (1–3 năm): Mở rộng nghiên cứu tối ưu hóa mài hớt lưng có hỗ trợ dung dịch bôi trơn làm mát MQL và Cryogenic $\text{LN}_2$.
  2. Giai đoạn 2 (4–6 năm): Ứng dụng trí tuệ nhân tạo (Mạng nơ-ron nhân tạo ANN, Thuật toán di truyền GA, Học máy Machine Learning) để dự báo độ mòn dao và tự động điều khiển thời gian thực (Real-time Adaptive Control) quá trình mài hớt lưng trên máy CNC 5 trục.
  3. Giai đoạn 3 (7–10 năm): Hoàn thiện công nghệ chế tạo trọn gói các hệ đầu dao phay răng côn xoắn thế hệ mới (Gleason Phoenix, Klingelnberg Oerlikon) ứng dụng vật liệu gốm kỹ thuật và vật liệu phủ nano đa lớp.

Kết luận

  1. Hoàn thiện xuất sắc mô hình công nghệ mài hớt lưng mặt sau Acsimet răng dao phay BRCC hệ Gleason 9 inch trên máy chuyên dùng 1Б811 cải tiến, phù hợp điều kiện chế tạo tại Việt Nam.
  2. Định lượng hóa toàn diện quy luật tác động của 4 thông số công nghệ cốt lõi ($G, H_đ, V_đ, S$) đến 3 chỉ tiêu chất lượng bề mặt quyết định ($Ra, \Delta H, \Delta L$).
  3. Xây dựng hệ phương trình hồi quy toán học có độ chính xác cao ($R^2 > 0.92$), làm cơ sở khoa học vững chắc cho việc dự báo và kiểm soát chất lượng bề mặt gia công.
  4. Tìm ra bộ thông số công nghệ tối ưu toàn cục bằng phương pháp đa tiêu chí hiện đại (AHP - TOPSIS - FUCA - MARCOS), đảm bảo chất lượng bề mặt đạt $Ra$ nhỏ nhất, độ suy giảm độ cứng $\Delta H$ thấp nhất và chiều dày lớp biến cứng $\Delta L$ tối ưu.
  5. Mở ra hướng tiếp cận làm chủ công nghệ chế tạo dụng cụ gia công bánh răng phức tạp trong nước, tạo nền tảng đột phá cho ngành cơ khí chế tạo máy và công nghiệp phụ trợ chính xác.
