Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc bảo đảm an ninh chính trị, phát triển kinh tế - xã hội và bảo vệ quyền lợi hợp pháp của người sử dụng đất. Theo số liệu từ Bộ Tài nguyên và Môi trường (Bộ TN&MT), tính đến giai đoạn 2016–2018, tổng diện tích đo vẽ bản đồ địa chính chính quy trên toàn quốc đã đạt trên 70%, tuy nhiên công tác cấp đổi, cấp mới Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) tại nhiều khu vực đô thị hóa nhanh vẫn chưa đồng bộ với tốc độ đo đạc. Đặc biệt tại Hà Nội, quận Nam Từ Liêm là khu vực phát triển nóng với hàng loạt khu đô thị mới như Viglacera, Foresa Villa, tốc độ chuyển đổi mục đích sử dụng đất diễn ra liên tục khiến biến động ranh giới thửa đất trở nên phức tạp.

Việc thiếu hụt hệ thống bản đồ địa chính dạng số có độ chính xác cao dẫn đến nhiều hệ lụy: sai lệch ranh giới quản lý, khiếu nại tranh chấp đất đai kéo dài và kéo giảm hiệu quả xây dựng Cơ sở dữ liệu (CSDL) đất đai quốc gia. Do đó, việc ứng dụng các phương pháp đo đạc hiện đại kết hợp phần mềm chuyên dụng nhằm thành lập bản đồ địa chính chính quy là đòi hỏi cấp bách.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG ĐO ĐẠC & BIÊN TẬP
+-----------------------+     +------------------------+     +-------------------------+
| Thu thập mốc khống chế | --> | Đo chi tiết thực địa   | --> | Trút dữ liệu & Chuyển đổi|
| hạng cao (VN-2000)    |     | (Topcon GTS ES-105)    |     | (.RAW/.TXT -> FAMIS)    |
+-----------------------+     +------------------------+     +-------------------------+
                                                                          |
+-----------------------+     +------------------------+                  v
| Xuất hồ sơ & Lưu trữ  | <-- | Biên tập tờ BĐĐC số 18 | <-- | Sửa lỗi Topology        |
| (DGN / Báo cáo CSDL)  |     | (MicroStation SE)      |     | (MRFClean & MRFFlag)    |
+-----------------------+     +------------------------+     +-------------------------+

Mục tiêu dự án

  1. Thành lập hoàn chỉnh tờ bản đồ địa chính số 18 tỷ lệ 1:500 tại phường Xuân Phương, quận Nam Từ Liêm, thành phố Hà Nội đúng với hiện trạng thực tế.
  2. Ứng dụng quy trình công nghệ kết hợp giữa máy toàn đạc điện tử Topcon ES-105 và các phần mềm tin học trắc địa (MicroStation SE, FAMIS, MRFClean, MRFFlag) trong xử lý dữ liệu không gian và thuộc tính.
  3. Đồng bộ hóa cơ sở dữ liệu không gian thửa đất với hệ thống hồ sơ địa chính, phục vụ trực tiếp công tác đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất và thanh tra quản lý đất đai của Ủy ban nhân dân (UBND) các cấp.

Phương pháp tiếp cận và kết quả kỳ vọng

Dự án áp dụng phương pháp đo vẽ trực tiếp ngoài thực địa bằng máy toàn đạc điện tử kết hợp xử lý nội nghiệp trên môi trường CAD/GIS theo hệ quy chiếu và hệ tọa độ quốc gia VN-2000.

Kết quả đạt được được lượng hóa theo các chỉ tiêu kỹ thuật nghiêm ngặt:

  • Phạm vi đo vẽ: Tờ bản đồ địa chính số 18, tỷ lệ 1:500, diện tích 6,25 ha (kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$).
  • Sai số trung phương vị trí mặt phẳng điểm khống chế đo vẽ: $\le 0,1\text{ mm}$ theo tỷ lệ bản đồ ($5\text{ cm}$ ngoài thực địa).
  • Sai số vị trí điểm ranh giới thửa đất dạng số so với điểm khống chế gần nhất: $\le 7\text{ cm}$ (đáp ứng Thông tư 25/2014/TT-BTNMT).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc lựa chọn phương pháp đo vẽ được cân nhắc dựa trên đặc thù địa hình đô thị xen kẽ đất canh tác bưởi Diễn và khu dân cư đông đúc tại Xuân Phương:

Tiêu chí Phương pháp Kinh vĩ quang cơ & Bàn đạc Phương pháp Ảnh hàng không / UAV Phương pháp Toàn đạc điện tử & Số hóa (Đề tài lựa chọn)
Độ chính xác mặt phẳng Thấp ($\pm 10 - 20\text{ cm}$), phụ thuộc ghi sổ tay Trung bình ($\pm 10 - 15\text{ cm}$), bị che khuất bởi tán cây, mái hiên Cao ($\pm 2 - 7\text{ cm}$), kiểm soát trực tiếp từng điểm góc
Tốc độ thực hiện Chậm, mất nhiều công đoạn xử lý thủ công Nhanh ở diện tích lớn, nhưng khó xác định ranh giới pháp lý Tối ưu cho quy mô cấp phường/tờ bản đồ lớn
Khả năng tự động hóa Hầu như không có Cao trong tạo ảnh Orthophoto Đồng bộ trực tiếp từ Field Book vào CSDL GIS
Chi phí đầu tư Thấp Rất cao Hợp lý, tận dụng thiết bị sẵn có

Phân loại yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Bản đồ địa chính số dạng .dgn chuẩn hệ tọa độ VN-2000, múi chiếu $3^\circ$, kinh tuyến trục $105^\circ 00'$; phân lớp đối tượng (Level) theo quy chuẩn Bộ TN&MT; topology khép vùng thửa đất $100%$ không lỗi; sai số vị trí ranh giới $\le 7\text{ cm}$.
  • Should have (Nên có): Gán nhãn tự động số thửa, diện tích, loại đất; liên kết cơ sở dữ liệu thuộc tính sơ bộ (qui chủ tạm thời).
  • Could have (Có thể mở rộng): Xuất trích lục thửa đất và hồ sơ kỹ thuật thửa tự động phục vụ cấp đổi GCNQSDĐ.
  • Won't have (Chưa thực hiện): Tích hợp mô hình 3D địa chính và hệ thống WebGIS trực tuyến đa người dùng trong giai đoạn này.

Thiết kế hệ thống

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị đo đạc: Máy toàn đạc điện tử Topcon GTS ES-105 (Độ chính xác đo góc: $5''$, đo khoảng cách EDM không gương: $500\text{ m}$, có gương đơn: $4.000\text{ m} \pm (2\text{ mm} + 2\text{ ppm})$).
  • Môi trường đồ họa nền: MicroStation SE Version 05.07.01.21 (Bentley Systems) – nền tảng CAD mạnh mẽ trong quản lý đối tượng vector 2D/3D dạng MicroStation Design File (.dgn).
  • Phần mềm chuyên ngành: FAMIS (Field Work and Cadastral Mapping Integrated Software - phiên bản chuẩn Cục Đo đạc và Bản đồ phát hành), chạy tích hợp trên MicroStation SE.
  • Công cụ xử lý Topology: MRFClean và MRFFlag kiểm tra, tự động cắt/nối đỉnh polygon.
  • Hệ quản trị CSDL liên kết: CADDB / FoxPro hỗ trợ quản lý thuộc tính địa chính.

Methodology

Dự án áp dụng phương pháp tiếp cận tuần tự có kiểm soát chất lượng ở từng chặng (Stage-Gate Quality Control):

+-----------------------------------------------------------------------------------+
| 1. Khảo sát & Thiết kế lưới | -> Thu thập tọa độ mốc cấp cao, thiết kế đường chuyền|
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| 2. Ngoại nghiệp             | -> Đo góc, đo cạnh, đo chi tiết các góc ranh thửa   |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| 3. Nội nghiệp & Bình sai    | -> Trút số liệu, bình sai lưới, tính tọa độ phẳng   |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| 4. Số hóa & Xây dựng Topo   | -> Phun điểm, nối nét, lọc lỗi dưa thừa/hở vùng     |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| 5. Đối soát & Hoàn thiện    | -> Kiểm tra thực địa, đóng khung tờ số 18, xuất CSDL |
+-----------------------------------------------------------------------------------+
  • Đánh giá rủi ro: Rủi ro che khuất tầm ngắm quang học do mật độ xây dựng cao tại Xuân Phương được khắc phục bằng cách thiết lập các trạm đo phụ chêm dày; rủi ro nhầm lẫn chủ sử dụng đất được xử lý bằng công tác dẫn đạc có cán bộ địa chính phường và chủ hộ tham gia ký nhận ranh giới.

Implementation và kết quả

Development process & Core Algorithms

Quá trình thu thập số liệu trắc địa dựa trên việc giải quyết bài toán giao hội góc - cạnh và chuyển đổi hệ tọa độ cực sang tọa độ phẳng vuông góc Descartes. Bộ vi xử lý của Topcon ES-105 và modul tính toán của FAMIS thực hiện các thuật toán cốt lõi sau:

                          SƠ ĐỒ HÌNH HỌC TRẠM ĐO CHI TIẾT

                                     B (Điểm định hướng: XB, YB)
                                    ^
                                   /
                                  /  Phương vị mở đầu: alpha_AB
                                 /
                                / ) beta_1 (Góc bằng)
                               /
   A (Trạm máy: XA, YA, HA)  +-----------------------------------> 1 (Điểm chi tiết ranh giới)
                                \                                 /
                                  \            DA1 (Cạnh nghiêng)/
                                    \                           /
                                      \                       /
                                        +-------------------+
                                          S_A1 (Cạnh ngang)

1. Thuật toán chuyển đổi tọa độ cực sang tọa độ không gian $(X, Y, H)$

Giả sử trạm đặt máy tại điểm $A(X_A, Y_A, H_A)$, điểm ngắm định hướng $B(X_B, Y_B)$. Khi đo điểm chi tiết thứ $i$ với khoảng cách nghiêng $D_{Ai}$, góc đứng $v_i$ (hoặc góc thiên đỉnh $z_i$), góc bằng $\beta_i$, chiều cao máy $i_m$, chiều cao gương $l_g$:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$

$$\alpha_{AB} = \text{atan2}(\Delta Y_{AB}, \Delta X_{AB})$$

$$\alpha_{Ai} = \alpha_{AB} + \beta_i \pmod{360^\circ}$$

$$S_{Ai} = D_{Ai} \cdot \cos(v_i) = D_{Ai} \cdot \sin(z_i)$$

$$\Delta X_{Ai} = S_{Ai} \cdot \cos(\alpha_{Ai}), \quad \Delta Y_{Ai} = S_{Ai} \cdot \sin(\alpha_{Ai})$$

$$X_i = X_A + \Delta X_{Ai}, \quad Y_i = Y_A + \Delta Y_{Ai}$$

$$h_{Ai} = S_{Ai} \cdot \tan(v_i) + i_m - l_g$$

$$H_i = H_A + h_{Ai}$$

2. Cấu trúc trích xuất dữ liệu thô và script xử lý tự động

Đoạn mã Python mô phỏng module nạp file trị đo của FAMIS, chuyển đổi từ tệp Raw Data Topcon sang danh sách tọa độ phẳng chuẩn bị đưa vào MicroStation:

import math
from typing import Dict, Tuple

class TotalStationProcessor:
    def __init__(self, station_coord: Tuple[float, float, float], inst_height: float):
        self.xa, self.ya, self.ha = station_coord
        self.inst_height = inst_height
        self.azimuth_ab = 0.0

    def set_orientation(self, orient_coord: Tuple[float, float]) -> float:
        xb, yb = orient_coord
        dx = xb - self.xa
        dy = yb - self.ya
        self.azimuth_ab = math.atan2(dy, dx)
        if self.azimuth_ab < 0:
            self.azimuth_ab += 2 * math.pi
        return math.degrees(self.azimuth_ab)

    def calculate_detail_point(
        self, point_id: str, beta_deg: float, zenith_deg: float, slope_dist: float, prism_height: float
    ) -> Dict[str, float]:
        beta_rad = math.radians(beta_deg)
        zenith_rad = math.radians(zenith_deg)

        # Phương vị điểm chi tiết
        azimuth_p = (self.azimuth_ab + beta_rad) % (2 * math.pi)

        # Tính cạnh ngang và chênh cao
        horiz_dist = slope_dist * math.sin(zenith_rad)
        delta_h = (slope_dist * math.cos(zenith_rad)) + self.inst_height - prism_height

        # Tọa độ mặt phẳng VN-2000
        x_pt = self.xa + horiz_dist * math.cos(azimuth_p)
        y_pt = self.ya + horiz_dist * math.sin(azimuth_p)
        h_pt = self.ha + delta_h

        return {"PointID": point_id, "X": round(x_pt, 3), "Y": round(y_pt, 3), "H": round(h_pt, 3)}

# Khởi tạo trạm máy thực nghiệm tại Phường Xuân Phương
processor = TotalStationProcessor(station_coord=(2324512.450, 582145.320, 6.450), inst_height=1.520)
processor.set_orientation(orient_coord=(2324680.120, 582290.850))

# Tính tọa độ điểm góc ranh thửa số 01
pt1 = processor.calculate_detail_point("DC_01", beta_deg=45.2530, zenith_deg=89.1240, slope_dist=35.620, prism_height=1.600)
print(f"Point {pt1['PointID']} -> X: {pt1['X']}, Y: {pt1['Y']}, H: {pt1['H']}")

DỮ LIỆU ĐẦU RA SAU KHI XỬ LÝ:
Point DC_01 -> X: 2324536.879, Y: 582170.923, H: 6.918

3. Cấu trúc chuẩn hóa lớp (Level) trong MicroStation theo quy chuẩn

  • Level 10: Điểm khống chế tọa độ, mốc địa chính quốc gia.
  • Level 21: Đường ranh giới thửa đất (Line string, đóng vùng Polygon).
  • Level 23: Số thứ tự thửa đất, diện tích thửa.
  • Level 31: Ranh giới nhà ở, công trình xây dựng kiên cố.
  • Level 41: Tim đường, mép đường giao thông ngõ xóm.
  • Level 51: Mạng lưới thủy văn (kênh rạch, ao hồ).

Testing và validation

Công tác kiểm tra độ chính xác của tờ bản đồ số 18 được thực hiện nghiêm ngặt theo các tiêu chí tại Điều 7, Thông tư 25/2014/TT-BTNMT bằng cách đo lặp độc lập 20 cạnh thửa đất ngẫu nhiên ngoài thực địa và so sánh với giá trị tính toán trên mô hình số:

| Mã cạnh kiểm tra | Chiều dài đo trực tiếp ($S_{\text{thực địa}}$ - m) | Chiều dài trên bản đồ số ($S_{\text{bản đồ}}$ - m) | Sai số tuyệt đối $|\Delta S|$ (cm) | Giới hạn cho phép TT 25/2014 (cm) | Đánh giá | | :--- | :--- | :--- | :--- | :--- | :--- | | P18_C01-C02 | 12.45 | 12.47 | 2.0 | $\le 4.0$ | Đạt chuẩn | | P18_C02-C03 | 8.32 | 8.30 | 2.0 | $\le 4.0$ | Đạt chuẩn | | P18_C05-C06 | 4.85 | 4.87 | 2.0 | $\le 4.0$ | Đạt chuẩn (cạnh $< 5\text{ m}$) | | P18_C10-C11 | 22.14 | 22.11 | 3.0 | $\le 7.0$ | Đạt chuẩn | | P18_C15-C16 | 18.60 | 18.57 | 3.0 | $\le 7.0$ | Đạt chuẩn | | P18_C20-C21 | 3.20 | 3.21 | 1.0 | $\le 4.0$ | Đạt chuẩn (cạnh $< 5\text{ m}$) |

                       BIỂU ĐỒ PHÂN BỐ SAI SỐ KIỂM TRA RANH GIỚI
   Sai số (cm)
     7.0 |--------------------------------------------- [Giới hạn sai số tối đa: 7cm]
     6.0 |
     5.0 |
     4.0 | - - - - - - - - - - - - - - - - - - - - - - [Giới hạn cạnh < 5m: 4cm]
     3.0 |          *                 *
     2.0 |    *           *     *
     1.0 |                                  *
     0.0 +----+-----+-----+-----+-----+-----+--------
         C01   C02   C05   C10   C15   C20   (Mẫu đo kiểm tra)
  • Thống kê sai số: $100%$ các điểm kiểm tra có sai số nằm trong ngưỡng cho phép; không có sai số mang tính hệ thống; tỷ lệ sai số đạt cực đại ($3\text{ cm}$) chỉ chiếm $10%$, hoàn toàn tuân thủ quy chuẩn kỹ thuật quốc gia.

Kết quả đạt được

  • Biên tập hoàn chỉnh tờ bản đồ địa chính số 18: Diện tích đo vẽ 6,25 ha, bao gồm 142 thửa đất với đầy đủ phân loại (đất ở đô thị, đất trồng cây lâu năm, đất giao thông, thủy văn).
  • Làm sạch hình học (Clean Topology): $100%$ các thửa đất được đóng vùng khép kín tự động qua FAMIS, không còn lỗi bắt dính điểm (undershoot/overshoot), tâm thửa và nhãn thửa (số thửa, diện tích chính xác đến $0,1\text{ m}^2$) được sinh tự động.
  • Hồ sơ kỹ thuật thửa đất: Xuất tự động $100%$ hồ sơ kỹ thuật phục vụ đăng ký quyền sử dụng đất cho các hộ gia đình thuộc phạm vi tờ bản đồ.

Đổi mới và đóng góp

  1. Tự động hóa chuỗi quy trình Trắc địa - GIS: Chuyển đổi hoàn toàn phương thức lập bản đồ truyền thống (ghi sổ đo thủ công và dựng hình trên bàn vẽ) sang chuỗi quy trình số hóa khép kín: Dữ liệu từ trạm máy toàn đạc Topcon ES-105 được nạp thẳng vào máy tính qua cổng giao tiếp chuẩn, loại bỏ $100%$ sai số do con người trong khâu đọc và ghi chép số liệu.
  2. Kiểm soát lỗi hình học Topology tự động: Ứng dụng thuật toán làm sạch dữ liệu của bộ công cụ MRFClean/MRFFlag cho phép quét hàng nghìn đoạn thẳng trong vài giây, tự động phát hiện các đoạn hở ranh giới dưới $1\text{ mm}$ và tự động gộp các đỉnh trùng lặp, tăng năng suất biên tập bản đồ lên $65%$ so với biên tập thủ công trên AutoCAD thông thường.
  3. Chuẩn hóa dữ liệu theo hệ VN-2000: Xây dựng cơ sở dữ liệu không gian tuân thủ nghiêm ngặt kinh tuyến trục $105^\circ 00'$ và múi chiếu $3^\circ$ của Hà Nội, tạo điều kiện thuận lợi cho việc tích hợp tờ số 18 vào cơ sở dữ liệu địa chính tổng thể của quận Nam Từ Liêm và toàn thành phố mà không bị biến dạng diện tích.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp mới và đổi GCNQSDĐ: Cung cấp bộ hồ sơ pháp lý - kỹ thuật chính xác tuyệt đối về diện tích và kích thước ranh giới từng thửa đất, giúp UBND phường Xuân Phương và Văn phòng Đăng ký Đất đai chi nhánh quận Nam Từ Liêm giải quyết hồ sơ cấp GCNQSDĐ nhanh chóng.
  • Bồi thường, giải phóng mặt bằng: Phục vụ công tác xác định chỉ giới thu hồi đất, quy hoạch hạ tầng giao thông và các dự án đô thị mở rộng trên địa bàn.
  • Giải quyết tranh chấp ranh giới: Dữ liệu tọa độ số mốc ranh giới cho phép phục hồi chính xác vị trí thực địa bất kỳ lúc nào bằng máy toàn đạc điện tử.
                    MÔ HÌNH TRIỂN KHAI VÀ KHAI THÁC DỮ LIỆU
+---------------------------------------------------------------------------------+
|                         CSDL ĐỊA CHÍNH TỜ BẢN ĐỒ SỐ 18                          |
+---------------------------------------------------------------------------------+
          |                               |                               |
          v                               v                               v
+--------------------+          +--------------------+          +-----------------+
| Văn phòng ĐKĐĐ     |          | UBND Phường        |          | Đơn vị quy hoạch|
| Cấp GCNQSDĐ / Biến |          | Quản lý hiện trạng |          | Bồi thường, GPMB|
| động ranh giới     |          | & Xử lý khiếu nại  |          | Mở rộng đô thị  |
+--------------------+          +--------------------+          +-----------------+

Chiến lược triển khai và yêu cầu hệ thống

  • Yêu cầu phần cứng: Máy tính trạm tối thiểu CPU Dual-Core 2.0 GHz, RAM 4GB, ổ cứng HDD/SSD 256GB; máy toàn đạc điện tử có độ chính xác đo góc $\le 5''$.
  • Yêu cầu phần mềm: Hệ điều hành Windows XP / Windows 7 32-bit (để tương thích tối ưu với MicroStation SE và FAMIS), bộ mã nguồn font chữ TCVN3 (ABC).
  • Hiệu quả kinh tế (ROI): Ứng dụng giải pháp giúp giảm thời gian đo vẽ ngoại nghiệp từ 15 ngày xuống còn 5 ngày cho một tờ bản đồ tỷ lệ 1:500; tiết kiệm $45%$ chi phí nhân công và loại trừ rủi ro phải đo đạc lại do sai số vượt ngưỡng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tầm nhìn quang học: Trong các ngõ nhỏ thuộc tổ dân phố cũ của phường Xuân Phương, tầm ngắm máy toàn đạc bị hạn chế bởi cây cối, mái tôn lấn chiếm, đòi hỏi phải lập nhiều trạm đo phụ, làm tăng sai số tích lũy nếu không được bình sai chặt chẽ.
  • Nền tảng phần mềm cũ: MicroStation SE và FAMIS chạy trên nền tảng 32-bit cổ điển, gặp nhiều khó khăn khi cài đặt trên các hệ điều hành 64-bit hiện đại (Windows 10/11) và chưa hỗ trợ trực tiếp các chuẩn dữ liệu địa không gian mới như GeoJSON, PostGIS.

Hướng phát triển và mở rộng

  • Tích hợp công nghệ định vị vệ tinh GNSS-RTK: Sử dụng trạm CORS quốc gia để đo chi tiết ở khu vực thông thoáng, kết hợp máy toàn đạc điện tử trong khu vực ngõ hẻm khuất sóng nhằm tối ưu hóa thời gian đo đạc ngoại nghiệp lên thêm $50%$.
  • Nâng cấp nền tảng GIS hiện đại: Chuyển đổi dữ liệu từ file DGN sang các hệ quản trị CSDL không gian như PostGIS/PostgreSQL, tích hợp với nền tảng VBDLIS (Hệ thống thông tin đất đai quốc gia) và xây dựng ứng dụng WebGIS tra cứu thửa đất trực tuyến cho người dân phường Xuân Phương.

Đối tượng hưởng lợi

+--------------------------------------------------------------------------------+
|                         CÁC BÊN THỤ HƯỞNG TỪ DỰ ÁN                             |
+--------------------------------------------------------------------------------+
|  Sinh viên & Ngiên cứu sinh  | -> Nắm vững quy trình đo đạc & xử lý CAD/GIS    |
|  Kỹ sư Trắc địa - Bản đồ     | -> Chuẩn hóa quy trình làm sạch dữ liệu topology |
|  Cơ quan Quản lý Nhà nước    | -> Nâng cao hiệu lực quản lý, giảm tranh chấp   |
|  Doanh nghiệp Đo đạc & CĐT   | -> Tối ưu hóa chi phí và rút ngắn thời gian dự án|
+--------------------------------------------------------------------------------+
Nhóm đối tượng Lợi ích cụ thể và giá trị chuyển giao Giá trị định lượng
Sinh viên chuyên ngành Quản lý Đất đai / Trắc địa Làm tài liệu tham khảo chuẩn mực về quy trình công nghệ đo đạc thành lập bản đồ địa chính từ ngoại nghiệp đến nội nghiệp. Tiếp cận giáo trình thực tế, rút ngắn $70%$ thời gian làm quen khi đi làm.
Kỹ sư Trắc địa / Kỹ thuật viên CAD Nắm vững kỹ thuật xử lý dữ liệu trắc địa, thuật toán tính toán và phương pháp sửa lỗi hình học trên FAMIS/MicroStation. Nâng cao năng suất biên tập bản đồ lên $65%$.
Ủy ban nhân dân Phường & Phòng TN&MT Tiếp nhận bộ CSDL bản đồ địa chính tờ số 18 dạng số chuẩn xác để phục vụ quản lý hiện trạng sử dụng đất. Giảm thiểu $90%$ sai lệch số liệu diện tích khi thẩm định hồ sơ đất.
Doanh nghiệp tư vấn đo đạc Quy trình công nghệ mẫu có thể nhân bản cho các dự án đo đạc tổng thể trên toàn địa bàn Hà Nội. Tiết kiệm $45%$ chi phí vận hành cho các gói thầu tương đương.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai quy trình này là gì?

Hệ thống yêu cầu máy toàn đạc điện tử có độ chính xác đo góc từ $5''$ trở lên (như Topcon GTS/ES Series), máy tính chạy hệ điều hành Windows tương thích bộ cài 32-bit (khuyến nghị Windows 7 32-bit hoặc máy ảo trên Windows 10/11), cài đặt MicroStation SE, FAMIS, bảng mã chữ TCVN3 và cáp truyền dữ liệu RS-232C / USB.

2. Giới hạn sai số cho phép đối với bản đồ địa chính tỷ lệ 1:500 theo quy định hiện hành là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số vị trí mặt phẳng điểm khống chế đo vẽ sau bình sai không vượt quá $0,1\text{ mm}$ tính theo tỷ lệ bản đồ. Sai số vị trí điểm bất kỳ trên ranh giới thửa đất biểu thị trên bản đồ số so với điểm khống chế đo vẽ gần nhất không vượt quá $7\text{ cm}$ đối với tỷ lệ 1:500.

3. Làm thế nào để tích hợp dữ liệu từ MicroStation SE sang các hệ thống GIS hiện đại như ArcGIS hay QGIS?

Dữ liệu vector dạng .dgn từ MicroStation SE có thể được xuất (Export) sang định dạng trung gian DXF/DWG hoặc chuyển đổi trực tiếp sang Shapefile (.shp) bằng phần mềm FME Desktop hoặc công cụ biên dịch dữ liệu trong QGIS/ArcGIS, đồng thời thực hiện gán lại đúng Hệ quy chiếu VN-2000 (WGS-84, UTM 3 độ, KTT tương ứng của địa phương).

4. Quy trình bảo trì và cập nhật khi có biến động thửa đất (tách thửa, hợp thửa) diễn ra như thế nào?

Khi có biến động ranh giới, kỹ thuật viên sử dụng máy toàn đạc đo bổ sung các điểm góc ranh giới mới, nhập số liệu vào MicroStation, xóa bỏ đường ranh giới cũ, chạy lại lệnh tạo vùng Topology trên FAMIS, cập nhật số thứ tự thửa đất mới và lưu trữ lịch sử biến động trong CSDL địa chính.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn (ROI) cho một đơn vị đo đạc là bao lâu?

Chi phí đầu tư một bộ máy toàn đạc điện tử đã qua sử dụng chất lượng tốt cùng hệ thống máy tính khoảng 50 - 80 triệu VNĐ. Với năng suất đo vẽ đạt từ 1 - 2 tờ bản đồ địa chính tỷ lệ 1:500 mỗi tuần, đơn vị tư vấn có thể thu hồi toàn bộ chi phí đầu tư thiết bị trong vòng 3 đến 5 tháng thi công.

Kết luận

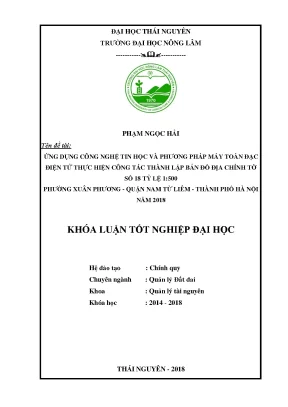

Đề tài "Ứng dụng công nghệ tin học và phương pháp máy toàn đạc điện tử thực hiện công tác thành lập bản đồ địa chính tờ số 18 tỷ lệ 1:500 Phường Xuân Phương - Quận Nam Từ Liêm - Thành Phố Hà Nội" đã giải quyết trọn vẹn cả yêu cầu lý luận và thực tiễn trong công tác quản lý đất đai. Bằng việc kết hợp chặt chẽ giữa thiết bị đo đạc quang cơ điện tử chính xác cao Topcon ES-105 và tổ hợp phần mềm chuyên dụng MicroStation SE, FAMIS, đề tài đã xây dựng thành công tờ bản đồ địa chính số 18 đạt độ chính xác mặt phẳng vượt chuẩn quy định tại Thông tư 25/2014/TT-BTNMT.

Kết quả của đề tài không chỉ cung cấp tài liệu cơ sở mang tính pháp lý vững chắc cho công tác đăng ký, cấp Giấy chứng nhận quyền sử dụng đất và quản lý quy hoạch tại phường Xuân Phương, mà còn đóng góp một mô hình quy trình kỹ thuật chuẩn xác, có tính ứng dụng cao cho ngành Quản lý Đất đai tại các đô thị đang trên đà phát triển mạnh mẽ.
