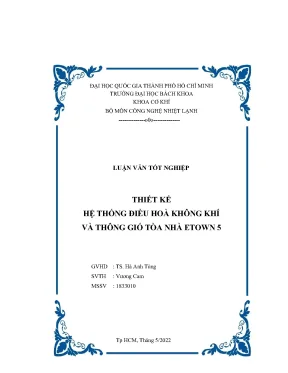

Luận Văn Tốt Nghiệp: Thiết Kế Hệ Thống Điều Hòa Không Khí Và Thông Gió Cho Tòa Nhà Etown 5

Luận văn tốt nghiệp thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà Etown 5, đảm bảo hiệu quả năng lượng và tiện nghi tối ưu.

• Tác giả: Vương Cam
• Người hướng dẫn: TS. Hà Anh Tùng
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Kỹ thuật nhiệt
• Đề tài: Thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà Etown 5
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG TRÌNH
• 2. CHƯƠNG 2: TÍNH TOÁN PHỤ TẢI LẠNH CHO CÔNG TRÌNH
• 3. CHƯƠNG 3: LỰA CHỌN PHƯƠNG ÁN THIẾT KẾ VÀ TÍNH TOÁN CHU TRÌNH NHIỆT
• 4. CHƯƠNG 4: TÍNH TOÁN VÀ LỰA CHỌN HỆ THỐNG CHILLER
• 5. CHƯƠNG 5: TÍNH TOÁN THIẾT KẾ HỆ NƯỚC CHILLER
• 6. CHƯƠNG 6: TÍNH TOÁN THIẾT KẾ ĐƯỜNG ỐNG DẪN GIÓ
• 7. CHƯƠNG 7: TÍNH TOÁN THIẾT KẾ THÔNG GIÓ NHÀ VỆ SINH
• 8. CHƯƠNG 8: TÍNH TOÁN THIẾT KẾ THÔNG GIÓ HẦM XE
• 9. CHƯƠNG 9: TÍNH TOÁN THIẾT KẾ HÚT KHÓI HÀNH LANG
• 10. CHƯƠNG 10: TÍNH TOÁN THIẾT KẾ TẠO ÁP CẦU THANG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu tổng quan về luận văn tốt nghiệp

Luận văn tốt nghiệp với chủ đề 'Thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà Etown 5' là một nghiên cứu chuyên sâu trong lĩnh vực kỹ thuật nhiệt và kỹ thuật môi trường. Luận văn được thực hiện bởi sinh viên Vương Cam dưới sự hướng dẫn của TS. Hà Anh Tùng, thuộc Bộ môn Công nghệ Nhiệt lạnh, Trường Đại học Bách Khoa TP. Hồ Chí Minh. Mục tiêu chính của luận văn là thiết kế hệ thống HVAC hiệu quả, đáp ứng nhu cầu điều hòa không khí và thông gió cho tòa nhà Etown 5, một công trình xây dựng hiện đại tại TP. Hồ Chí Minh.

1.1. Mục tiêu và phạm vi nghiên cứu

Luận văn tập trung vào việc tính toán phụ tải lạnh bằng phương pháp truyền thống và phần mềm HAP, thiết kế hệ thống thông gió, và lựa chọn thiết bị HVAC phù hợp. Ngoài ra, luận văn còn đề cập đến các giải pháp kỹ thuật như lọc không khí diệt Covid bằng công nghệ MESP và tối ưu hóa hệ thống chiller không dầu. Phạm vi nghiên cứu bao gồm toàn bộ công trình Etown 5, từ tầng hầm đến các tầng kỹ thuật.

1.2. Cấu trúc luận văn

Luận văn được chia thành 10 chương, mỗi chương tập trung vào một khía cạnh cụ thể của hệ thống HVAC. Các chương bao gồm tổng quan công trình, tính toán phụ tải lạnh, lựa chọn phương án thiết kế, tính toán hệ thống chiller, thiết kế đường ống nước và gió, thông gió nhà vệ sinh, hầm xe, hút khói hành lang, và tạo áp cầu thang. Mỗi chương đều có sự kết hợp giữa lý thuyết và thực tiễn, đảm bảo tính ứng dụng cao.

II. Tính toán phụ tải lạnh và thiết kế hệ thống HVAC

Chương 2 của luận văn tập trung vào việc tính toán phụ tải lạnh cho tòa nhà Etown 5. Phương pháp tính toán bao gồm cả cách tiếp cận truyền thống và sử dụng phần mềm HAP của Carrier. Các yếu tố được xem xét bao gồm nhiệt hiện truyền qua kính, nhiệt hiện truyền qua trần và vách, nhiệt tỏa ra từ đèn chiếu sáng, nhiệt từ máy móc, và nhiệt từ người sử dụng. Kết quả tính toán là cơ sở để thiết kế hệ thống HVAC hiệu quả và tiết kiệm năng lượng.

2.1. Phương pháp tính toán phụ tải lạnh

Luận văn sử dụng phương pháp Carrier để tính toán phụ tải lạnh, kết hợp với phần mềm HAP để đảm bảo độ chính xác cao. Các thông số kỹ thuật như nhiệt độ ngoài trời, độ ẩm, và lượng gió tươi được nhập vào phần mềm để mô phỏng các điều kiện thực tế. Kết quả tính toán cho thấy phụ tải lạnh của tòa nhà chủ yếu đến từ nhiệt hiện truyền qua kính và nhiệt tỏa ra từ người sử dụng.

2.2. Thiết kế hệ thống HVAC

Dựa trên kết quả tính toán phụ tải lạnh, luận văn đề xuất thiết kế hệ thống HVAC với chiller giải nhiệt nước, tháp giải nhiệt, và các thiết bị xử lý không khí như PAU, AHU, và FCU. Hệ thống được thiết kế để đảm bảo hiệu quả năng lượng và kiểm soát độ ẩm tốt. Ngoài ra, luận văn còn đề cập đến việc sử dụng công nghệ MESP để lọc không khí và diệt virus, đặc biệt là trong bối cảnh đại dịch Covid-19.

III. Ứng dụng thực tiễn và đánh giá hệ thống

Luận văn không chỉ dừng lại ở việc thiết kế hệ thống HVAC mà còn đánh giá hiệu quả thực tiễn của hệ thống. Các giải pháp kỹ thuật như chiller đệm từ, tháp giải nhiệt, và hệ thống thông gió khẩn cấp được phân tích kỹ lưỡng để đảm bảo tính khả thi và hiệu quả. Luận văn cũng đề xuất các giải pháp tối ưu hóa hệ thống để giảm thiểu chi phí vận hành và nâng cao hiệu suất năng lượng.

3.1. Đánh giá hiệu quả năng lượng

Luận văn sử dụng các công cụ mô phỏng để đánh giá hiệu quả năng lượng của hệ thống HVAC. Kết quả cho thấy việc sử dụng chiller đệm từ và tháp giải nhiệt giúp giảm đáng kể chi phí vận hành và tiêu thụ năng lượng. Ngoài ra, hệ thống thông gió được thiết kế để đảm bảo lưu thông không khí tốt, giảm thiểu nguy cơ lây nhiễm virus trong không gian kín.

3.2. Giải pháp tối ưu hóa hệ thống

Luận văn đề xuất các giải pháp tối ưu hóa hệ thống như sử dụng van điều tiết lưu lượng, tối ưu hóa đường ống dẫn nước và gió, và kiểm soát độ ẩm bằng PAU. Các giải pháp này không chỉ giúp nâng cao hiệu suất hệ thống mà còn đảm bảo an toàn và tiện nghi cho người sử dụng. Luận văn cũng nhấn mạnh tầm quan trọng của việc bảo trì định kỳ để duy trì hiệu quả lâu dài của hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Tòa nhà Etown 5, tọa lạc tại 364 Cộng Hòa, Quận Tân Bình, TP. Hồ Chí Minh, là một công trình văn phòng cho thuê hiện đại với quy mô 17 tầng, 1 trệt và 3 tầng hầm, tổng diện tích sàn khoảng 1.700 m² mỗi tầng. Được xây dựng từ tháng 3/2018 và đưa vào sử dụng tháng 2/2019, tòa nhà nằm trong khu phức hợp Etown – một vị trí trọng điểm kinh tế của thành phố. Với mặt tiền hướng Tây, tòa nhà chịu ảnh hưởng lớn từ bức xạ mặt trời, đặc biệt qua các mặt kính chiếm gần 50% diện tích mặt đứng, gây tăng tải nhiệt và ảnh hưởng đến hiệu quả hệ thống điều hòa không khí.

Luận văn tập trung thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà Etown 5, sử dụng hệ thống lạnh chiller giải nhiệt nước. Mục tiêu nghiên cứu bao gồm tính toán phụ tải lạnh bằng phương pháp truyền thống và phần mềm HAP, lựa chọn thiết bị chính, phân tích hiệu quả chiller không dầu so với chiller có dầu, thiết kế hệ thống xử lý gió tươi sơ cấp kiểm soát độ ẩm, cũng như ứng dụng công nghệ lọc không khí MESP để diệt Covid trong không gian điều hòa. Ngoài ra, luận văn còn thiết kế hệ thống thông gió cho các khu vực như toilet, tầng hầm xe, hệ thống hút khói hành lang và tạo áp cầu thang bộ.

Phạm vi nghiên cứu tập trung vào tòa nhà Etown 5 tại TP. Hồ Chí Minh, với dữ liệu thiết kế dựa trên điều kiện khí hậu thực tế tại trạm Tân Sơn Nhất, nhiệt độ ngoài trời cao nhất mùa nóng đạt 34,6°C và độ ẩm tương đối 72%. Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả năng lượng, đảm bảo chất lượng không khí và an toàn phòng cháy chữa cháy cho các tòa nhà văn phòng hiện đại tại khu vực nhiệt đới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật trong lĩnh vực kỹ thuật nhiệt và công nghệ nhiệt lạnh, bao gồm:

• Phương pháp tính toán phụ tải lạnh Carrier: Tính tổng nhiệt hiện và nhiệt ẩn từ các nguồn nhiệt bên trong và bên ngoài công trình, bao gồm bức xạ mặt trời qua kính, nhiệt truyền qua mái, tường, nền, nhiệt tỏa ra từ thiết bị chiếu sáng, máy móc và con người, cũng như nhiệt do gió tươi và gió lọt mang vào.
• Chu trình nhiệt hệ thống điều hòa không khí: Phân tích và lựa chọn môi chất lạnh, chất tải lạnh, và chu trình nhiệt phù hợp cho hệ thống chiller giải nhiệt nước.
• Mô hình hệ thống chiller không dầu và chiller có dầu: So sánh hiệu suất năng lượng và khả năng vận hành của hai loại chiller này, dựa trên các thông số kỹ thuật và tiêu chuẩn ASHRAE.
• Công nghệ lọc không khí MESP (Multiple Electrostatic Precipitator): Ứng dụng trong xử lý không khí để diệt virus Covid-19 trong không gian điều hòa.
• Tiêu chuẩn thông gió ASHRAE: Áp dụng trong thiết kế hệ thống thông gió toilet, tầng hầm xe, hút khói hành lang và tạo áp cầu thang bộ nhằm đảm bảo an toàn và chất lượng không khí.

Các khái niệm chính bao gồm: phụ tải lạnh, hệ thống chiller giải nhiệt nước, hệ thống xử lý gió tươi (PAU), quạt cuộn (FCU), hệ thống thông gió khẩn cấp, và hệ thống tạo áp cầu thang.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ thiết kế kiến trúc và kỹ thuật của tòa nhà Etown 5, dữ liệu khí hậu thực tế tại trạm Tân Sơn Nhất, cùng các tiêu chuẩn kỹ thuật và tài liệu chuyên ngành trong lĩnh vực HVAC. Cỡ mẫu nghiên cứu là toàn bộ các không gian trong tòa nhà, bao gồm các phòng văn phòng, khu vực dịch vụ, tầng hầm và các khu vực kỹ thuật.

Phương pháp phân tích bao gồm:

• Tính toán phụ tải lạnh bằng phương pháp truyền thống và phần mềm HAP của Carrier để xác định chính xác các thành phần nhiệt tác động.
• Phân tích chu trình nhiệt và lựa chọn thiết bị chiller dựa trên các thông số kỹ thuật, hiệu suất và tiêu chuẩn ASHRAE.
• Thiết kế hệ thống đường ống nước lạnh, đường ống gió, và lựa chọn bơm, quạt phù hợp dựa trên tính toán tổn thất áp suất và lưu lượng.
• Áp dụng tiêu chuẩn ASHRAE trong thiết kế hệ thống thông gió và an toàn phòng cháy chữa cháy.
• Thời gian nghiên cứu kéo dài từ tháng 1/2022 đến tháng 5/2022, bao gồm giai đoạn thu thập dữ liệu, tính toán thiết kế, phân tích và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phụ tải lạnh tổng hợp của tòa nhà: Tổng lượng nhiệt hiện do bức xạ mặt trời xuyên qua kính (Q11) đạt cực đại khoảng 63,56 kW, trong đó phòng văn phòng tầng 3-16 chiếm phần lớn với 3.925 W. Nhiệt truyền qua mái (Q21) cho tầng 16 là 17,956 W, nhiệt truyền qua tường (Q22) khoảng 19,5 kW và nhiệt truyền qua nền (Q23) khoảng 12,54 kW. Tổng phụ tải lạnh được xác định chi tiết cho từng khu vực, giúp lựa chọn thiết bị phù hợp.

2. Hiệu suất chiller không dầu so với chiller có dầu: Chiller đệm từ (không dầu) Climaveneta có hệ số hiệu suất COP cao hơn chiller vòng bi có dầu khi chạy tải part load, giúp tiết kiệm năng lượng và giảm thiểu rủi ro ô nhiễm môi trường. Ví dụ, COP của chiller đệm từ cao hơn khoảng 10-15% trong điều kiện vận hành thực tế.

3. Ứng dụng công nghệ lọc không khí MESP: Hệ thống lọc tĩnh điện MESP được thiết kế lắp đặt cho FCU và PAU giúp loại bỏ hiệu quả các hạt bụi mịn và virus trong không gian điều hòa, góp phần giảm nguy cơ lây nhiễm Covid-19. Công nghệ này gồm 4 giai đoạn lọc, đảm bảo chất lượng không khí trong lành.

4. Thiết kế hệ thống thông gió và an toàn phòng cháy chữa cháy: Hệ thống thông gió toilet, tầng hầm xe và hút khói hành lang được tính toán theo tiêu chuẩn ASHRAE, đảm bảo lưu lượng gió tươi và gió thải phù hợp. Hệ thống tạo áp cầu thang bộ được thiết kế cho các loại thang N1, N2, N3 nhằm ngăn khói hiệu quả trong trường hợp cháy.

Thảo luận kết quả

Các kết quả tính toán phụ tải lạnh cho thấy bức xạ mặt trời qua kính là thành phần nhiệt lớn nhất ảnh hưởng đến hệ thống điều hòa, đặc biệt với mặt tiền hướng Tây của tòa nhà. Việc sử dụng kính tráng màng phản xạ RS20 và giảm diện tích kính xuống gần 50% giúp hạn chế tải nhiệt, đồng thời vẫn đảm bảo tính thẩm mỹ.

So sánh hiệu suất chiller không dầu và có dầu cho thấy chiller đệm từ không chỉ tiết kiệm năng lượng mà còn giảm thiểu nguy cơ rò rỉ dầu, phù hợp với xu hướng phát triển bền vững và an toàn môi trường. Kết quả này tương đồng với các báo cáo ngành về hiệu quả năng lượng của chiller đệm từ.

Việc ứng dụng công nghệ MESP trong hệ thống lọc không khí là giải pháp kỹ thuật tiên tiến, phù hợp với yêu cầu phòng chống dịch bệnh hiện nay. Thiết kế hệ thống thông gió và hút khói theo tiêu chuẩn ASHRAE đảm bảo an toàn cháy nổ và chất lượng không khí, góp phần nâng cao giá trị sử dụng và an toàn cho người sử dụng tòa nhà.

Dữ liệu có thể được trình bày qua các biểu đồ phụ tải theo giờ trong ngày, bảng so sánh hiệu suất chiller và sơ đồ nguyên lý hệ thống lọc MESP để minh họa rõ ràng hơn các phát hiện.

Đề xuất và khuyến nghị

1. Tăng cường sử dụng chiller không dầu: Khuyến khích chủ đầu tư và đơn vị vận hành ưu tiên lựa chọn chiller đệm từ không dầu nhằm nâng cao hiệu suất năng lượng và giảm thiểu ô nhiễm môi trường. Thời gian thực hiện trong vòng 1-2 năm, chủ thể là ban quản lý tòa nhà và nhà thầu thiết bị.

2. Áp dụng công nghệ lọc không khí MESP rộng rãi: Mở rộng lắp đặt hệ thống lọc MESP cho các khu vực có điều hòa trung tâm nhằm nâng cao chất lượng không khí và phòng chống dịch bệnh. Thời gian triển khai trong 6-12 tháng, do đơn vị kỹ thuật và quản lý tòa nhà phối hợp thực hiện.

3. Tối ưu hóa thiết kế kính và vật liệu bao che: Nghiên cứu và áp dụng các loại kính có hệ số truyền nhiệt thấp hơn, kết hợp với giải pháp che nắng để giảm tải nhiệt bức xạ mặt trời, từ đó giảm công suất điều hòa. Chủ thể là đơn vị thiết kế và chủ đầu tư, thực hiện trong các dự án cải tạo hoặc xây mới.

4. Nâng cao hiệu quả hệ thống thông gió và an toàn cháy nổ: Định kỳ kiểm tra, bảo trì hệ thống thông gió, hút khói và tạo áp cầu thang theo tiêu chuẩn ASHRAE để đảm bảo vận hành ổn định và an toàn. Chủ thể là ban quản lý tòa nhà, thực hiện hàng năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế HVAC: Nghiên cứu chi tiết về tính toán phụ tải lạnh, lựa chọn thiết bị và thiết kế hệ thống điều hòa không khí, giúp nâng cao kỹ năng chuyên môn và áp dụng thực tế.

2. Chủ đầu tư và quản lý tòa nhà: Hiểu rõ về các giải pháp tiết kiệm năng lượng, công nghệ lọc không khí và an toàn phòng cháy chữa cháy để tối ưu vận hành và nâng cao giá trị tài sản.

3. Sinh viên và nghiên cứu sinh ngành kỹ thuật nhiệt, công nghệ nhiệt lạnh: Tài liệu tham khảo toàn diện về quy trình thiết kế hệ thống HVAC cho công trình văn phòng hiện đại tại khí hậu nhiệt đới.

4. Nhà thầu thi công và cung cấp thiết bị HVAC: Cung cấp thông tin kỹ thuật chi tiết về lựa chọn thiết bị chiller, hệ thống đường ống nước và gió, cũng như công nghệ lọc không khí tiên tiến.

Câu hỏi thường gặp

1. Phương pháp tính phụ tải lạnh nào được sử dụng trong luận văn?
   Phương pháp Carrier truyền thống kết hợp với phần mềm HAP được sử dụng để tính toán tổng phụ tải lạnh, bao gồm các thành phần nhiệt hiện và nhiệt ẩn từ nhiều nguồn khác nhau, giúp đảm bảo độ chính xác cao trong thiết kế.

2. Chiller không dầu có ưu điểm gì so với chiller có dầu?
   Chiller không dầu (đệm từ) có hiệu suất năng lượng cao hơn khoảng 10-15% khi chạy tải part load, giảm thiểu rủi ro ô nhiễm môi trường do không sử dụng dầu bôi trơn, đồng thời giảm chi phí bảo trì và tăng tuổi thọ thiết bị.

3. Công nghệ MESP hoạt động như thế nào trong việc diệt Covid?
   MESP sử dụng bộ lọc tĩnh điện nhiều giai đoạn để loại bỏ các hạt bụi mịn và virus trong không khí, bao gồm virus Covid-19, giúp cải thiện chất lượng không khí trong không gian điều hòa và giảm nguy cơ lây nhiễm.

4. Tiêu chuẩn nào được áp dụng cho thiết kế hệ thống thông gió và hút khói?
   Tiêu chuẩn ASHRAE được áp dụng để tính toán lưu lượng gió tươi, gió thải, cũng như thiết kế hệ thống hút khói hành lang và tạo áp cầu thang nhằm đảm bảo an toàn phòng cháy chữa cháy và chất lượng không khí.

5. Làm thế nào để giảm tải nhiệt bức xạ mặt trời qua kính?
   Giảm diện tích kính xuống gần 50%, sử dụng kính tráng màng phản xạ RS20 và kết hợp với các giải pháp che nắng giúp hạn chế lượng nhiệt bức xạ xuyên qua kính, từ đó giảm tải nhiệt cho hệ thống điều hòa.

Kết luận

• Luận văn đã hoàn thiện thiết kế hệ thống điều hòa không khí và thông gió cho tòa nhà Etown 5, dựa trên tính toán phụ tải lạnh chi tiết và phân tích kỹ thuật thiết bị phù hợp.
• So sánh hiệu suất chiller không dầu và chiller có dầu cho thấy chiller đệm từ có hiệu quả năng lượng vượt trội và thân thiện môi trường.
• Ứng dụng công nghệ lọc không khí MESP góp phần nâng cao chất lượng không khí và phòng chống dịch bệnh trong không gian điều hòa.
• Thiết kế hệ thống thông gió, hút khói và tạo áp cầu thang đảm bảo an toàn phòng cháy chữa cháy theo tiêu chuẩn ASHRAE.
• Đề xuất các giải pháp kỹ thuật và vận hành nhằm tối ưu hiệu quả năng lượng và an toàn cho tòa nhà, với kế hoạch triển khai trong vòng 1-2 năm tới.

Để tiếp tục phát triển, các bên liên quan nên áp dụng các giải pháp đề xuất, đồng thời nghiên cứu mở rộng ứng dụng công nghệ mới trong thiết kế hệ thống HVAC cho các công trình tương lai. Hãy liên hệ chuyên gia kỹ thuật để được tư vấn chi tiết và hỗ trợ triển khai hiệu quả.

Trích đoạn nội dung tài liệu

Chương 1: Bảng 1.1 Thông số thiết kế các loại không gian trong tòa nhà. 12 Chương 2: Bảng 2.1 Đặc tính bức xạ các hệ số của kính và màn .2 Nhiệt bức xạ mặt trời qua kính cơ bản vào phòng R (W/m2).3 Bảng liệt kê thông số kiến trúc phòng điều hòa .4: Hệ số tác động tức thời nt của bức xạ mặt trời qua cửa kính có màn che .5: Nhiệt bức xạ mặt trời xuyên qua kính Q11 (W) theo các hướng của phòng và theo các giờ trong ngày.6: Nhiệt hiện do bức xạ mặt trời qua kính Q11 (W) .7 Tính nhiệt truyền qua mái Q21 (W) .8: Nhiệt truyền qua tường Q22t (W) .9: Nhiệt truyền qua nền Q23 (W).10: Nhiệt toả ra do chiếu sáng Q31 (W) .11 Nhiệt toả ra do máy móc Q32 (W) .12: Nhiệt hiện và nhiệt ẩn toả ra do người Q4 (W) .13: Bảng thông số của không khí .14: Nhiệt toả ra do không khí tươi mang vào Q5 (W) .15: Bảng tổng hợp các thành phần phụ tải của công trình theo từng phòng.16: Bảng tổng hợp các thành phần phụ tải nền của công trình theo từng phòng. 41 Chương 3: Bảng 3.1: Bảng so sánh ưu nhược điểm hệ thống water chiller và VRV/VRF. 52 SVTH: Vương Cam xiv Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Bảng 3.2: Các thông số trạng thái của chu trình nhiệt.

65 Chương 4: Bảng 4.1: Bảng liệt kê thông số tính toán của 1 chiller: .2: Lưu lượng gió tươi cần thiết cấp cho phòng điều hòa có PAU xử lý gió sơ cấp .3: Thông số kỹ thuật PAU công trình .4: Thông số tính toán chọn FCU cho phòng có điều hòa.5: Chọn lựa công suất, số lượng dàn lạnh theo catalogue cho từng phòng. 95 Chương 5: Bảng 5.1: Quy cách, kích thước ống thép đen SCH40 theo tiêu chuẩn ASTM 53 .2: Bảng tra kích thước ống nước lạnh theo lưu lượng và vận tốc nước tối đa trên cơ sở Ashrae .3: Tổng hợp lưu lượng nước qua FCU (l/s) .4: Tổng hợp đường kính ống nước tính toán cho các dàn lạnh .5 Bảng tính tổng trở lực chi tiết các đoạn ống hệ nước lạnh: .6 Bảng tính tổng trở lực chi tiết các đoạn ống hệ nước giải nhiệt như sau:. 113 Chương 6: Bảng 6.1: Bảng tính kích thước ống gió hệ thống PAU .2: Bảng tính các thành phần tổn thất cục bộ của hệ thống ống gió PAU:. 120 Chương 9: Bảng 9.1: Hệ số n tương ứng với chiều rộng cửa lớn nhất.

135 SVTH: Vương Cam xv Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng DANH SÁCH CÁC TỪ VIẾT TẮT HVAC – Heating, Ventilation, and Air Conditioning ASHRAE – American Society of Heating, Refrigerating, and Air-Conditioning Engineers VRV – Variable Refrigerant Volume VRF – Variable Refrigerant Flow AHU – Air Handling Unit FCU – Fan Coil Unit RSHF – Room Sensible Heat Factor GSHF – Grand Sensible Heat Factor ESHF – Effective Sensible Heat Factor BF – Bypass Factor VCD – Volume Control Damper FD – Fire Damper SAG – Supply Air Grille RAG – Return Air Grille EAG – Exhaust Air Grille FAL – Fresh Air Louver EAL – Exhaust Air Louver FAF – Fresh Air Fan EAF – Exhaust Air Fan PAF- Pressurisation Air Fan SVTH: Vương Cam xvi Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng CHƯƠNG 1 TỔNG QUAN VỀ CÔNG TRÌNH 1. Thông tin công trình:  Chủ đầu tư: Công ty Quản lý và khai thác Bất động sản REE (thuộc công ty cổ phẩn cơ điện lạnh REE)  Đơn vị quản lý: Colliers International  Tên công trình: Cao ốc văn phòng Etown 5  Địa chỉ công trình: 364 Cộng Hòa, Quận Tân Bình, Thành Phố Hồ Chí Minh (10°48'07.1"E)  Đơn vị thiết kế: Công ty CP Dịch Vụ Và Kỹ Thuật Cơ Điện Lạnh R.E  Đơn vị tổng thầu thi công: Công ty CP Xây Dựng Central  Mục đích sử dụng: văn phòng cho thuê 1.2 Sơ lược công trình: Hình 1.1: Mặt bằng tổng thể khu phức hợp Etown SVTH: Vương Cam Trang 1 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Tòa nhà Etown 5 là một trong số 5 tòa Etown thuộc khối tòa nhà phức hợp của công ty Quản lý và khai thác Bất động sản REE gồm: Etown 1, Etown 2, Etown 3, Etown 4, Etown 5, tòa nhà Ree ME, khu thể thao phức hợp. Nói đến khu phức hợp Etown thì đây được xem như vị trí vàng với vị trí nằm trọn vẹn trong khu kinh tế trọng điểm của Quận Tân Bình và nơi đây chính là cửa ngõ vào thành phố Hồ Chí Minh sầm uất. Không những được bao quanh bởi tiện ích ngoại khu, tòa nhà còn được trang bị tiện ích nội khu đầy đủ nhằm mang lại sự tiện nghi nhất có thể dành cho nhân viên văn phòng như: căng tin, hồ bơi, siêu thị, phòng tập thể dục, khu thể thao, nhà xe 4 tầng và các hầm xe rộng rãi, khuôn viên cây xanh bao phủ, hệ thống phòng cháy chữa cháy, công nghệ quản lý, an ninh, điện dự phòng… Hình 1.2: Các khối tòa nhà trong khu Etown SVTH: Vương Cam Trang 2 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Trong số đó thì Etown 5 là tòa nhà được xây dựng mới nhất bắt đầu từ tháng 3/2018 và đưa vào sử dụng vào tháng 2/2019.3 Quy mô, đặc điểm kiến trúc công trình Hình 1.3: Phối cảnh tòa nhà Etown 5 Tòa nhà Etown 5 với vị trí 2 mặt tiền đường Cộng Hòa và Ấp Bắc được xây dựng với quy mô bao gồm 17 tầng, 1 trệt và 3 hầm với các diện tích sàn khoảng 1.700m2 được thiết kế theo phong cách hiện đại đạt chuẩn của một văn phòng cho thuê chuyên nghiệp.

SVTH: Vương Cam Trang 3 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Bên cạnh vị trí thuận lợi về mặt cảnh quan thì tòa nhà Etown 5 có mặt tiền hướng Tây giáp với đường nội bộ khu Etown nên lượng bức xạ do mặt trời chiếu lên các mặt kính là khá lớn ảnh hưởng lên tải điều hòa công trình. Ý thức được những điều trên đội ngũ tư vấn thiết kế kiến trúc đã kết hợp 1 cách hài hòa giữa thẫm mỹ mặt ngoài với chỉ khoảng gần 50% mặt kính nhằm hạn chế phát sinh nhiều tải nhiệt do kính nhưng vẫn đảm bảo tính thẩm mỹ cao của tòa nhà.4: Mặt bằng tầng hầm 3 SVTH: Vương Cam Trang 4 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng - Tầng hầm 3 (2210m2): Nằm chìm dưới lòng đất và có cao độ sàn -10,4m so với mặt đường. Hầm 3 bao gồm các không gian như bãi đậu xe, phòng quạt, bể xử lý nước thải, bể nước sinh hoạt+ chữa cháy… Hình 1.5: Mặt bằng tầng hầm 2 - Tầng hầm 2 (2210m2): Nằm chìm dưới lòng đất và có cao độ sàn -6,65m so với mặt đường. Hầm 2 bao gồm các không gian như bãi đậu xe, phòng chiller, phòng máy phát điện, phòng quạt, phòng xử lý nước thải, bể nước sinh hoạt+ chữa cháy… SVTH: Vương Cam Trang 5 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Hình 1.6: Mặt bằng điển hình tầng hầm 1 - Tầng hầm 1 (2210m2): Nằm chìm dưới lòng đất và có cao độ sàn -3,8m so với mặt đường.

Hầm 1 bao gồm các không gian như bãi đậu xe, phòng bảo vệ, phòng nhân viên bảo trì, phòng điều khiển, phòng bơm, phòng quạt,… SVTH: Vương Cam Trang 6 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Hình 1.7: Mặt bằng điển hình tầng 1 - Tầng 1 (1410m2): Bước vào tòa nhà tại tầng 1 là khu sãnh tiếp tân và xung quanh là các không gian dịch vụ như ngân hàng Vietcombank, siêu thị tiện lợi Seven Eleven, Starbucks Coffee. Chính giữa tòa nhà là sãnh thang máy với 5 thang máy và các khu WC nam, nữ tại 2 lối đi dẫn ra sau tòa nhà ra đường Ấp Bắc. SVTH: Vương Cam Trang 7 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Hình 1.8: Mặt bằng điển hình tầng 2 - Tầng 2 (1420m2): Được phân chia thành 2 khu vực văn phòng cho thuê lần lượt là 420 m2 và 500 m2 rất phù hợp cho các công ty có quy mô trung bình. SVTH: Vương Cam Trang 8 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Hình 1.9: Mặt bằng điển hình tầng 3-16 - Tầng 3 đến tầng 16 (1430 m 2/ tầng): Diện tích tầng rộng chủ yếu phù hợp nhu cầu các công ty văn phòng lớn với 3 mặt giáp ngoài trời dễ dàng phân chia phòng hoặc ngăn công ty.

SVTH: Vương Cam Trang 9 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Hình 1.10: Mặt bằng điển hình tầng kỹ thuật (sân thượng) - Tầng kỹ thuật – sân thượng (1430 m 2): Diện tích sân thượng là nơi đặt các thiết bị hệ thống cơ điện tòa nhà như: khu vực tháp giải nhiệt, khu vực đặt PAU, phòng kỹ thuật cho các bơm nước, tủ điện… - Tầng mái (280 m2): Là không gian đặt các quạt hệ tạo áp thang máy, quạt hút khói hành lang của tòa nhà. SVTH: Vương Cam Trang 10 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng 1.4 Dữ liệu thiết kế ngoài nhà Sử dụng dữ liệu từ TL [7] bảng 2.3 trang 35 và bảng 2.10 trang 57, nhiệt độ không khí trung bình cao nhất mùa nóng tại trạm Tân Sơn Nhất thành phố Hồ Chí Minh là vào tháng 4 có: - Nhiệt độ ngoài trời : tn = 34,6 oC - Độ ẩm tương đối ngoài trời : Øn = 72% Suy ra các thông số sau: - Nhiệt độ nhiệt kế ướt ngoài trời : t ưn = 30 oC - Nhiệt độ đọng sương ngoài trời : t dsn = 28,8 oC - Độ chưa hơi ngoài trời : dn = 25,44 g/kg không khí khô - Enthalpy : In = 100,02 kJ/kg 1.5 Dữ liệu thiết kế trong nhà - Nhiệt độ, độ ẩm tương đối mùa hè căn cứ TL [13] trang 25. - Lượng nhiệt tỏa ra từ người căn cứ TL [12] trang 473. - Mật độ chiếu sáng căn cứ TL [12] trang 474.

- Mật độ nhiệt thiết bị văn phòng căn cứ TL [12] trang 483 bảng 11 với máy tính bàn, 2 màn hình và hệ số đồng thời bảng 12 là 75%. - Lưu lượng gió tươi và mật độ người căn cứ TL [10] trang 16 và TL [4] trang 91. - Lưu lượng gió thải cho phòng thông gió cơ khí, không điều hòa căn cứ TL [4] Từ các cơ sở tiêu chuẩn trên ta lập bảng thông số thiết kế các không gian trong tòa nhà: SVTH: Vương Cam Trang 11 Luận Văn Tốt Nghiệp GVHD: Thầy Hà Anh Tùng Bảng 1.
