Thiết Kế Tổ Máy Thủy Điện Cực Nhỏ Cột Nước Thấp Khai Thác Năng Lượng Thủy Triều Vùng Biển Đảo: Nghiên Cứu Điển Hình Tại Quảng Ninh

Thông tin đề tài:

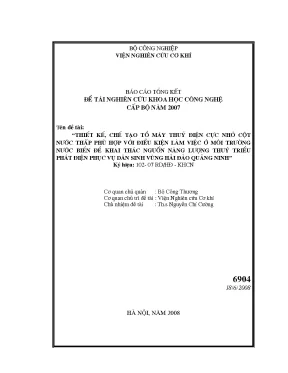

  • Tên đề tài: “Thiết kế, chế tạo tổ máy thuỷ điện cực nhỏ cột nước thấp phù hợp với điều kiện làm việc ở môi trường nước biển để khai thác nguồn năng lượng thuỷ triều phát điện phục vụ dân sinh vùng hải đảo Quảng Ninh”
  • Mã số: 102-07 RD/HĐ - KHCN
  • Cơ quan chủ trì: Viện Nghiên cứu Cơ khí – Bộ Công Thương
  • Chủ nhiệm đề tài: ThS. Nguyễn Chí Cường

Tóm tắt nghiên cứu (Executive Summary)

Nghiên cứu tập trung giải quyết bài toán cấp thiết: Làm thế nào để thiết kế và chế tạo tổ máy thủy điện cực nhỏ (Pico-Hydro, công suất 1 kW) hoạt động hiệu quả trong điều kiện cột nước cực thấp ($H = 1,5\text{ m}$) và chịu được môi trường ăn mòn nước biển nhằm khai thác năng lượng thủy triều phục vụ dân sinh hải đảo?

Phương pháp tiếp cận của đề tài là sự kết hợp giữa khảo sát thủy triều thực địa tại vùng ven biển, hải đảo tỉnh Quảng Ninh (Vân Đồn, Cô Tô, Yên Hưng) và ứng dụng cơ sở lý thuyết thủy khí động lực học hiện đại. Nhóm tác giả áp dụng phương pháp phân bố xoáy trên cung mỏng của Lêxôkhin kết hợp bộ prôphin thủy lực tiêu chuẩn VIGM-15 để thiết kế biên dạng cánh bánh công tác tua bin hướng trục, đồng thời giải bài toán thuận nhằm kiểm soát phân bố vận tốc, áp suất và tính toán tổn thất lớp biên theo mô hình Loixenski.

                  +-------------------------------------------------+
                  | KHẢO SÁT ĐIỀU KIỆN TỰ NHIÊN VÙNG BIỂN QUẢNG NINH  |
                  | - Nhật triều đều, biên độ triều trung bình ~3,0m|
                  | - Khai thác chênh lệch mực nước đầm nuôi thủy sản|
                  +------------------------+------------------------+
                                           |
                                           v
                  +-------------------------------------------------+
                  | THIẾT KẾ KHÍ ĐỘNG HỌC TUA BIN HƯỚNG TRỤC (1 kW) |
                  | - Cột nước tính toán: H = 1,5m; n = 1000 v/ph   |
                  | - Lý thuyết phân bố xoáy trên cung mỏng         |
                  | - Prôphin mẫu VIGM-15 (5 tiết diện bán kính)    |
                  +------------------------+------------------------+
                                           |
                                           v
                  +-------------------------------------------------+
                  | GIẢI BÀI TOÁN THUẬN & ĐÁNH GIÁ TỔN THẤT         |
                  | - Kiểm tra phân bố vận tốc (W/U) & áp suất (P/H)|
                  | - Triệt tiêu nguy cơ xâm thực và tách dòng      |
                  | - Tích hợp cửa phai đầm nuôi tôm giảm chi phí   |
                  +-------------------------------------------------+

Kết quả nghiên cứu đã xác định trọn bộ thông số hình học và thủy lực tối ưu cho tổ máy 1 kW: đường kính bánh công tác $D = 0,22\text{ m}$, tốc độ quay định mức $n = 1000\text{ vòng/phút}$, gồm 4 cánh biên dạng khí động học cao, hiệu suất thủy lực đạt trên 80%. Nghiên cứu mở ra giải pháp năng lượng phân tán tại chỗ, chi phí thấp, giúp thay thế máy phát diesel đắt đỏ tại các vùng nuôi trồng thủy sản và hải đảo tiền tiêu.

Bối cảnh và tầm quan trọng (Context & Significance)

1. Thách thức an ninh năng lượng và khoảng trống hạ tầng hải đảo

Tại thời điểm nghiên cứu, hệ thống điện lưới quốc gia mới bao phủ khoảng 80% lãnh thổ, còn lại 20% nằm tại các vùng sâu, vùng xa và hải đảo. Chi phí kéo lưới điện vượt biển tới các đảo tiền tiêu vô cùng đắt đỏ kèm theo tổn thất truyền tải cao. Dự báo cân đối năng lượng quốc gia giai đoạn 2010–2030 chỉ ra nguy cơ thiếu hụt nhiên liệu phát điện từ 35 tỷ kWh (năm 2020) đến 192 tỷ kWh (năm 2030).

Tại các vùng huyện đảo như Cô Tô, Vân Đồn hay các đầm nuôi trồng thủy sản ven biển Yên Hưng (Quảng Ninh), người dân phải phụ thuộc gần như hoàn toàn vào máy phát điện diesel với giá thành đắt đỏ (6.000 – 10.000 VNĐ/kWh) và thời gian cấp điện hạn chế (4 – 6 giờ/tối).

2. Tiềm năng chưa khai phá của năng lượng thủy triều

Trong khi năng lượng mặt trời gặp rào cản về giá thành đầu tư thiết bị cao và suy giảm công suất nghiêm trọng trong mùa đông miền Bắc; năng lượng gió có tính bất định lớn theo địa hình, thì năng lượng thủy triều nổi lên như một nguồn năng lượng tái tạo ổn định, có chu kỳ hoàn toàn dự báo trước được và thân thiện với môi trường sinh thái biển.

Bờ biển Việt Nam dài hơn 3.260 km, đặc biệt khu vực vịnh Bắc Bộ sở hữu chế độ nhật triều đều với biên độ triều lớn nhất cả nước (đạt từ 3,5 – 4,7 m tại Hòn Gai, Cửa Ông). Tuy nhiên, các nghiên cứu điện thủy triều trước đó tại Việt Nam đa phần chỉ dừng lại ở quy mô khảo sát hoặc thử nghiệm tua bin dòng chảy Savonius có hiệu suất rất thấp ($\eta \approx 0,23$). Do đó, việc nghiên cứu thiết kế bài bản một tổ máy thủy điện cực nhỏ chuyên dụng cho cột nước thấp ($H < 2\text{ m}$) trong môi trường nước biển là một khoảng trống khoa học và công nghệ có ý nghĩa cấp thiết.

Phương pháp luận và cách tiếp cận (Methodology & Approach)

Nghiên cứu ứng dụng quy trình thiết kế thủy lực khí động học tích hợp, kết hợp mô hình hóa giải tích trên máy tính và kiểm chứng điều kiện biên từ số liệu thủy văn thực tế.

   [Số liệu Thủy triều & Địa hình]
   [Lựa chọn Tua bin Mô hình (4K84C)]
   [Tính toán Tổn thất Lớp biên (Loixenski)]

1. Thu thập dữ liệu thực địa và phân tích chế độ triều

  • Khảo sát trắc địa, đo đạc biên độ triều tại các bãi triều và đầm nuôi trồng thủy sản khu vực Yên Hưng (Đầm Nhà Mạc, xã Phong Cốc), Vân Đồn và Cô Tô.
  • Phân tích chuỗi số liệu thủy văn 10 năm (1998–2007) từ Trung tâm Khí tượng Thủy văn Biển: xác nhận khu vực có chế độ nhật triều thuần nhất, chu kỳ 24h50', biên độ triều trung bình 3,0 m; số ngày có mực nước triều trên 3,5 m đạt 170 – 209 ngày/năm.
  • Xác định sơ đồ vận hành: Khai thác chênh áp 1 chiều qua đầm nuôi trồng thủy sản (tận dụng cơ sở hạ tầng bờ bao, cửa phai sẵn có) với cột nước làm việc hiệu dụng $H = 1,2 - 1,8\text{ m}$ (trung bình tính toán $H = 1,5\text{ m}$).

2. Cơ sở lý thuyết thiết kế bánh công tác tua bin hướng trục

Nhóm nghiên cứu chọn dạng tua bin hướng trục (Axial-flow/Propeller) có lưu lượng thoát lớn và vòng quay cao, dựa trên cơ sở tham chiếu mô hình tua bin ПЛ10/592 (Nga) và 4K84C (Tiệp Khắc cũ), trong đó mô hình 4K84C được ưu tiên do góc đặt cánh nhỏ ($10^\circ$), giúp hạn chế va đập dòng chảy và nguy cơ bọt khí.

Quy trình thiết kế biên dạng cánh 3D được thực hiện qua 5 giai đoạn:

  1. Mô hình hóa xoáy: Thay thế tác động của prôphin lên dòng chất lỏng bằng các lớp xoáy phân bố dọc theo đường nhân prôphin theo quy luật chuỗi lượng giác Glaoert: $$\gamma(\theta) = A_0 \cot\left(\frac{\theta}{2}\right) + \sum_{n=1}^{\infty} A_n \sin(n\theta)$$
  2. Tính toán phân bố xoáy trên cung mỏng (Lêxôkhin): Xác định vận tốc cảm ứng $V_x, V_y$ do hệ xoáy gây ra trên dây cung prôphin, từ đó dựng đường nhân prôphin mỏng.
  3. Tạo prôphin có độ dày thực: Đắp quy luật độ dày của prôphin chuẩn thủy lực VIGM-15 lên đường nhân đã tính toán trên 5 tiết diện bán kính hình trụ từ bầu cánh ($R_1$) đến đỉnh cánh ($R_5$).
  4. Giải bài toán thuận: Ứng dụng phép biến hình bảo giác đưa dòng chảy qua lưới cánh trụ về mặt phẳng, thiết lập phương trình tích phân xác định phân bố vận tốc tương đối ($W/U$) và áp suất không thứ nguyên ($P/H$) trên 64 điểm chu tuyến cánh nhằm đảm bảo áp suất tại mọi điểm đều cao hơn áp suất bốc hơi bão hòa của nước biển ($P > P_{bh}$).
  5. Tính toán tổn thất và hiệu suất: Mô hình hóa tổn thất ma sát prôphin thông qua phương pháp tích phân lớp biên dòng rối một thông số của Loixenski kết hợp tính tổn thất khe hở mút cánh $h_k$. Toàn bộ thuật toán được lập trình tự động hóa trên máy tính.

Các phát hiện chính của nghiên cứu (Key Findings)

1. Thông số hình học và thủy lực tối ưu của tổ máy 1 kW

Qua quá trình giải tích số và tối ưu hóa thủy động lực học, nghiên cứu đã đưa ra bộ thông số kỹ thuật chuẩn xác cho tổ máy tua bin thủy điện thủy triều cực nhỏ:

Thông số kỹ thuật Ký hiệu Giá trị tính toán Đơn vị
Công suất định mức tổ máy $N$ 1,0 kW
Cột nước làm việc tính toán $H$ 1,5 m
Đường kính ngoài bánh công tác $D$ 0,22 (220) m (mm)
Tỷ số đường kính bầu cánh $\bar{d} = d/D$ 0,35 -
Tốc độ quay định mức $n$ 1000 vòng/phút
Số lượng cánh công tác $Z$ 4 cánh
Lưu lượng tính toán quy dẫn $Q_1'$ 2,25 $\text{m}^3/\text{s}$
Tốc độ quay quy dẫn $n_1'$ 180 vòng/phút
Hiệu suất thủy lực bánh công tác $\eta_h$ > 85 %

2. Đặc tính phân bố vận tốc và áp suất hoàn hảo trên 5 tiết diện cánh

Kết quả tính toán chi tiết trên 5 tiết diện bán kính từ chân cánh đến đầu mút cánh cho thấy:

  • Tính trơn nhẵn thủy động: Biểu đồ phân bố vận tốc tương đối ($W/U$) biến thiên đều đặn từ mép vào đến mép ra, không xuất hiện các điểm uốn đột ngột hay xung động dòng chảy.
  • Khả năng chống xâm thực tuyệt đối: Giá trị áp suất tương đối ($P/H$) trên cả mặt lưng và mặt bụng của cánh đều duy trì ở mức an toàn ($P/H > -0,6$), ngăn chặn hoàn toàn hiện tượng sủi bọt khí (cavitation) – nguyên nhân chính gây rỗ bề mặt và phá hủy cơ học cánh tua bin trong môi trường nước mặn.

3. Quy luật xoắn cánh 3D tối ưu hóa dòng chảy

Nghiên cứu xác lập quy luật biến thiên góc đặt cánh từ gốc ra mút cánh giảm dần từ $49,4^\circ$ xuống $18,2^\circ$, phù hợp với sự tăng dần của vận tốc vòng $U = \omega r$. Mật độ dãy cánh $l/t$ giảm tương ứng từ $0,85$ tại bầu cánh xuống $0,55$ tại đỉnh cánh, đảm bảo khả năng thoát nước tối đa và hạn chế triệt để tổn thất xoáy sau bánh công tác.

4. Giải pháp tích hợp công trình thủy công siêu tiết kiệm

Khảo sát thực tế chứng minh mô hình phát điện 1 chiều kết hợp đầm nuôi thủy sản mang tính khả thi kinh tế vượt trội:

  • Thời gian duy trì cột nước $H \ge 1,0\text{ m}$ đạt từ 8 đến 10 giờ/ngày.
  • Tận dụng nguyên vẹn cửa phai thoát nước hiện hữu của các đầm tôm/cá để đặt buồng dẫn và máng xả tua bin. Móng công trình xử lý đơn giản bằng cọc tre và đá đầm cục bộ, cắt giảm hơn 60% chi phí xây dựng cơ bản so với xây dựng trạm thủy điện độc lập.

Đóng góp khoa học và giá trị ứng dụng (Scientific Contributions)

                            ĐÓNG GÓP CỦA ĐỀ TÀI
[ĐÓNG GÓP KHOA HỌC & LÝ THUYẾT]                         [GIÁ TRỊ THỰC TIỄN & KINH TẾ]
- Hoàn thiện thuật toán thiết kế                        - Chế tạo thành công tổ máy 1 kW
  tua bin cột nước siêu thấp (1,5m).                      vận hành ở môi trường nước mặn.
- Ứng dụng thành công lý thuyết xoáy                    - Tận dụng hạ tầng cửa đầm thủy sản,
  kết hợp bài toán tổn thất Loixenski.                    hạ giá thành đầu tư nguồn điện.
- Thiết lập cơ sở dữ liệu thủy lực                      - Giải quyết bài toán điện dân sinh
  biên dạng VIGM-15 trên máy tính.                        vùng lõm năng lượng hải đảo.

1. Về mặt lý thuyết và phương pháp luận

  • Làm chủ công nghệ thiết kế tua bin cột nước siêu thấp: Đề tài đã hệ thống hóa và làm chủ quy trình tính toán khí động học cánh tua bin hướng trục ứng dụng phương pháp giải tích xoáy Lêxôkhin kết hợp mô hình lớp biên Loixenski, giải quyết thành công bài toán thiết kế biên dạng cánh cho cột nước cực thấp ($H = 1,5\text{ m}$) – lĩnh vực vốn có rất ít tài liệu chuẩn hóa trước đây.
  • Tự động hóa tính toán thủy lực: Xây dựng phần mềm chuyên dụng tính toán 5 tiết diện cánh và giải bài toán thuận phân bố áp suất, tạo công cụ nền tảng phục vụ nghiên cứu và phát triển các dòng tua bin thủy điện nhỏ tại Việt Nam.

2. Về mặt thực tiễn và kinh tế - xã hội

  • Giải pháp vật liệu và kết cấu thích ứng biển: Định hình phương án lựa chọn vật liệu cơ khí chống ăn mòn hóa học và xâm thực sinh vật biển, phù hợp công nghệ chế tạo cơ khí trong nước.
  • Cải thiện sinh kế và quốc phòng: Cung cấp nguồn năng lượng sạch, độc lập và ổn định cho người dân canh tác đầm thủy sản và các hộ dân xã đảo Quảng Ninh; góp phần củng cố an ninh năng lượng và thế trận quốc phòng tại dải bờ biển Đông Bắc Tổ quốc.

Đối tượng quan tâm và giá trị thực tế (Target Audience)

  1. Kỹ sư cơ khí thủy khí & Chuyên gia năng lượng tái tạo: Tài liệu cung cấp trọn bộ cơ sở toán học, bảng số liệu tọa độ prôphin ($x, y$), bảng phân bố vận tốc - áp suất thực tế để làm tài liệu tham khảo thiết kế tua bin nước cột thấp, máy bơm hướng trục và tua bin thủy triều.
  2. Chính quyền địa phương & Cơ quan quản lý hải đảo: Là cơ sở khoa học để hoạch định các dự án cấp điện phân tán, mô hình hybrid (kết hợp điện mặt trời - điện thủy triều) cho các xã đảo chưa thể tiếp cận lưới điện quốc gia.
  3. Chủ trang trại nuôi trồng thủy sản ven biển: Mô hình kỹ thuật trực quan giúp các đầm nuôi trồng thủy hải sản tận dụng chu kỳ xả nước thủy triều hàng ngày để tự cấp điện chiếu sáng, quạt khí và sinh hoạt mà không tốn chi phí dầu diesel.

Câu hỏi thường gặp (FAQ)

1. Điểm cốt lõi giúp tổ máy hoạt động được ở cột nước chỉ 1,5 m là gì?

Điểm mấu chốt nằm ở việc lựa chọn tua bin hướng trục có hệ số lưu lượng quy dẫn lớn ($Q_1' = 2,25\text{ m}^3/\text{s}$) kết hợp thiết kế tối ưu hóa góc nghiêng cánh theo phương pháp phân bố xoáy. Điều này cho phép tổ máy nuốt lưu lượng lớn ở vận tốc dòng chảy thấp mà vẫn tạo ra mô-men quay đủ lớn để kéo máy phát điện 1000 vòng/phút đạt công suất 1 kW.

2. Phương pháp phân bố xoáy của Lêxôkhin có ưu điểm gì so với phương pháp phần tử cánh thông thường?

Phương pháp Lêxôkhin xét đến sự tương tác phức tạp giữa các cánh trong lưới cánh quay (hiệu ứng tương tác lưới cánh) bằng cách thay thế tác động của cánh bằng các lớp xoáy liên tục. Phương pháp này cho độ chính xác cao về phân bố vận tốc thực tế, tốn ít tài nguyên tính toán hơn phương pháp CFD 3D phức tạp nhưng vẫn đảm bảo prôphin cánh dựng ra không bị xâm thực.

3. Tua bin này có bị rỉ sét hay bị hàu biển bám phá hủy khi ngâm trong nước biển không?

Báo cáo đề tài đã tính toán lựa chọn các dòng vật liệu kim loại chịu ăn mòn cao (như thép không gỉ chuyên dụng, hợp kim đồng - nhôm hoặc lớp phủ bảo vệ epoxy chống hà biển) kết hợp cơ chế phớt làm kín bảo vệ trục và ổ bi chuyên dụng cho môi trường nước mặn.

4. Tại sao đề tài chọn phương án phát điện 1 chiều thay vì 2 chiều (khi triều lên và triều xuống)?

Mặc dù phát điện 2 chiều tận dụng được năng lượng cả khi triều dâng và triều rút, nhưng đòi hỏi kết cấu cửa cống phức tạp, tua bin đảo chiều hoặc kênh dẫn kép đắt tiền. Phát điện 1 chiều (lấy nước vào đầy đầm lúc triều cường, đóng cửa phai giữ nước và phát điện khi triều rút) vừa hoàn toàn trùng khớp với quy trình sinh học của các đầm nuôi thủy sản, vừa tận dụng được cửa phai hiện hữu, giúp tối ưu hóa chi phí đầu tư.

5. Kết quả tính toán này có thể mở rộng (scale-up) cho các trạm công suất lớn hơn không?

Hoàn toàn có thể. Quy luật đồng dạng thủy lực cho phép sử dụng các hệ số quy dẫn ($Q_1', n_1'$) và dữ liệu tọa độ cánh VIGM-15 của đề tài để tính toán nhân rộng đường kính bánh công tác $D$ cho các tổ máy công suất từ 5 kW, 10 kW đến hàng trăm kW tại những vị trí có lưu lượng triều lớn hơn.

Kết luận (Conclusion)

Báo cáo đề tài mã số 102-07 RD/HĐ-KHCN của Viện Nghiên cứu Cơ khí là một công trình nghiên cứu ứng dụng mẫu mực, giải quyết đồng bộ từ khâu lý thuyết tính toán thủy động lực học chuyên sâu đến phương án công nghệ thực thi tại cơ sở. Việc thiết kế thành công tổ máy thủy điện cực nhỏ 1 kW ở cột nước $1,5\text{ m}$ đã chứng minh tính khả thi kỹ thuật và hiệu quả kinh tế rõ rệt của mô hình điện thủy triều quy mô phân tán.

Hướng nghiên cứu tiếp theo cần tập trung vào việc chuẩn hóa quy trình chế tạo hàng loạt, tích hợp biến tần thông minh và hệ thống lưu trữ năng lượng pin/ắc quy để hình thành các lưới điện siêu nhỏ (Microgrid) tự chủ hoàn toàn cho các hải đảo tiền tiêu của Việt Nam.
