Luận Văn Thạc Sĩ: Ứng Dụng BIM Trong Quản Lý Xây Dựng - Xác Định Vị Trí Cẩu Tháp Tối Ưu

Luận văn thạc sĩ quản lý xây dựng nghiên cứu xác định vị trí cẩu tháp trên công trường dựa trên nền tảng BIM, ứng dụng hiệu quả trong thi công.

• Tác giả: Ngô Xuân Vĩnh
• Người hướng dẫn: PGS. TS Phạm Hồng Luân
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. HCM
• Chuyên ngành: Quản lý xây dựng
• Đề tài: Xác định vị trí cẩu tháp trong công trường xây dựng dựa trên nền tảng BIM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• DANH MỤC HÌNH ẢNH
• 1. CHƯƠNG 1: ĐẶT VẤN ĐỀ
• 1.1. Giới thiệu chung
• 1.2. Lý do hình thành nghiên cứu - Xác định vấn đề nghiên cứu
• 1.3. Sự cần thiết của nghiên cứu này
• 1.4. Mục tiêu nghiên cứu
• 1.5. Phạm vi nghiên cứu
• 1.6. Đối tượng nghiên cứu
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. Các nghiên cứu trước đây có liên quan đến đề tài
• 2.1.1. Phân tích một số công trình nghiên cứu trước đó
• 2.2. Tổng hợp thông tin lựa chọn cẩu tháp trong công trình xây dựng
• 2.2.1. Thông số cơ bản của cẩu tháp
• 2.2.2. Tổng hợp các loại cẩu tháp phổ biến hiện nay
• 2.2.3. Vị trí đặt cẩu tháp
• 2.2.4. Một số mâu thuẫn giữa tính năng kỹ thuật cẩu tháp với nhu cầu thi công và cách giải quyết
• 2.3. Phân tích, đánh giá lựa chọn xe cẩu và cẩu tháp
• 2.3.1. Phân tích dựa trên chức năng sử dụng
• 2.3.2. Phân tích dựa trên chi phí thực tế
• 2.4. Sự chênh lệch chi phí thuê của các loại cẩu tháp
• 2.5. Kết cấu bê tông lắp ghép, kết cấu thép, khuynh hướng cho tương lai
• 2.6. Ứng dụng Dynamo cho dự án BIM trong giai đoạn lập kế hoạch
• 2.6.1. Giao diện Dynamo
• 2.6.2. Tổng quan về Dynamo
• 3. CHƯƠNG 3: PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Quy trình thực hiện nghiên cứu
• 3.1.1. Trình tự nghiên cứu tổng quát
• 3.2. Quy trình bố trí cẩu tháp tự động dựa trên nền tảng BIM
• 3.3. Thuật toán di truyền trong tìm kiếm vị trí tối ưu cho cẩu tháp
• 3.3.1. Khái niệm cơ bản
• 3.3.2. Giới thiệu về Optimo
• 3.4. Tính toán thời gian nâng hạ cho cẩu tháp
• 3.4.1. Cơ sở lý thuyết tính toán
• 3.4.2. Công cụ nghiên cứu
• 4. CHƯƠNG 4: ÁP DỤNG THUẬT TOÁN NGHIÊN CỨU VÀO MÔ HÌNH CỤ THỂ
• 4.1. Giới thiệu tổng quan công trình
• 4.2. Các điều kiện ràng buộc khi áp dụng mô hình
• 4.3. Thông số đầu vào mô hình
• 4.3.1. Phần dữ liệu đầu vào mô hình
• 4.3.2. Phần khởi tạo
• 4.3.3. Mô tả phương pháp phân tích vị trí
• 4.3.4. Phân loại thang đánh giá kết quả nâng (Lift status)
• 4.3.5. Thông số đầu vào cẩu tháp được tổng hợp đưa vào trong mô hình
• 4.3.6. Đánh giá kết quả thông qua điểm số nâng (Lift score)
• 4.3.7. Hiển thị kết quả ra Revit
• 4.4. Trường hợp 1: Xác định vị trí tối ưu cho cẩu tháp đơn
• 4.4.1. Phương pháp 1: Kết hợp yếu tố thời gian với các vị trí đã xác định để tìm vị trí
• 4.4.2. Phương pháp 2: Tối ưu vị trí cẩu tháp sử dụng thuật toán NSGA-II tính toán cho hàm đa mục tiêu
• 4.5. Trường hợp 2: Bố trí tối ưu cho hai cẩu tháp
• 4.5.1. Phương pháp 1: Kết hợp yếu tố thời gian với các vị trí đã xác định để tìm vị trí
• 4.5.2. Phương pháp 2: Tối ưu vị trí cẩu tháp sử dụng thuật toán NSGA-II tính toán cho hàm đa mục tiêu
• 4.5.3. Xác định vị trí tối ưu cho cẩu tháp với nhiều điểm cung
• 4.6. Trường hợp 3: Bố trí tối ưu cho 3 cẩu tháp
• 4.6.1. Phân tích yếu tố thời gian cho 3 cẩu tháp cùng làm việc
• 4.6.2. Trình tự tính toán kết hợp thời gian hoạt động của 3 cẩu tháp
• 4.7. Tổng hợp phân tích lựa chọn kết quả bố trí cẩu tháp
• 4.7.1. Phân tích vị trí tối ưu cho một cẩu tháp
• 4.7.2. Phân tích vị trí tối ưu cho 2 cẩu tháp
• 5. CHƯƠNG 5: KẾT LUẬN
• 5.1. Đóng góp nghiên cứu về mặt thực tiễn
• 5.2. Về mô phỏng ứng dụng công nghệ BIM kết hợp Dynamo
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Luận Văn Thạc Sĩ Quản Lý Xây Dựng Với BIM Xác Định Vị Trí Cẩu Tháp Hiệu Quả

Luận Văn Thạc Sĩ này tập trung vào việc ứng dụng BIM (Mô Hình Thông Tin Xây Dựng) để xác định vị trí cẩu tháp một cách hiệu quả trong các công trường xây dựng. Nghiên cứu nhằm giải quyết các vấn đề liên quan đến quản lý dự án và tối ưu hóa vị trí cẩu tháp, đảm bảo tiến độ thi công và giảm thiểu chi phí. Công nghệ thông tin và kỹ thuật xây dựng được tích hợp để tạo ra một phương pháp tiếp cận khoa học và hiệu quả.

1.1. Quản Lý Xây Dựng Với BIM

Quản lý xây dựng với BIM là một phương pháp hiện đại, cho phép tích hợp thông tin từ nhiều nguồn khác nhau để tạo ra một mô hình 3D chi tiết. Mô hình này không chỉ hỗ trợ trong việc thiết kế xây dựng mà còn giúp quản lý dự án một cách hiệu quả. BIM cung cấp dữ liệu chính xác về các yếu tố kỹ thuật, giúp nhà quản lý đưa ra quyết định nhanh chóng và chính xác.

1.2. Xác Định Vị Trí Cẩu Tháp

Việc xác định vị trí cẩu tháp là một nhiệm vụ quan trọng trong quản lý dự án xây dựng. Nghiên cứu sử dụng thuật toán di truyền đa mục tiêu NSGA-II để tìm ra vị trí tối ưu cho cẩu tháp, đảm bảo cả yếu tố kỹ thuật và thời gian thi công. Phương pháp này giúp giảm thiểu thời gian vận chuyển và tăng độ an toàn trong công trường.

II. Ứng Dụng Công Nghệ Thông Tin Trong Xây Dựng

Nghiên cứu này nhấn mạnh vai trò của công nghệ thông tin trong việc quản lý xây dựng và thiết kế xây dựng. BIM và Dynamo được sử dụng để tạo ra các mô hình toán học và mô phỏng trực quan, giúp nhà quản lý dễ dàng đánh giá và điều chỉnh các yếu tố kỹ thuật. Công nghệ xây dựng hiện đại này không chỉ nâng cao hiệu quả dự án mà còn giảm thiểu rủi ro và chi phí.

2.1. Mô Hình Thông Tin Xây Dựng BIM

Mô hình thông tin xây dựng (BIM) là một công cụ mạnh mẽ trong quản lý dự án, cho phép tích hợp dữ liệu từ nhiều nguồn khác nhau. BIM cung cấp thông tin chi tiết về các yếu tố kỹ thuật, giúp nhà quản lý đưa ra quyết định chính xác và nhanh chóng. Nghiên cứu này sử dụng BIM để tạo ra các mô hình toán học và mô phỏng trực quan, giúp tối ưu hóa vị trí cẩu tháp.

2.2. Thuật Toán Di Truyền NSGA II

Thuật toán di truyền NSGA-II được sử dụng để tìm ra vị trí tối ưu cho cẩu tháp, đảm bảo cả yếu tố kỹ thuật và thời gian thi công. Phương pháp này giúp giảm thiểu thời gian vận chuyển và tăng độ an toàn trong công trường. Nghiên cứu đã chứng minh hiệu quả của NSGA-II trong việc tối ưu hóa vị trí cẩu tháp, mang lại lợi ích lớn cho các dự án xây dựng.

III. Kết Quả Và Ứng Dụng Thực Tiễn

Nghiên cứu đã đưa ra các kết quả cụ thể về việc xác định vị trí cẩu tháp dựa trên BIM và thuật toán di truyền NSGA-II. Các kết quả này không chỉ giúp tối ưu hóa vị trí cẩu tháp mà còn giảm thiểu thời gian và chi phí thi công. Công nghệ xây dựng hiện đại này có thể được áp dụng rộng rãi trong các dự án xây dựng, mang lại hiệu quả cao và giảm thiểu rủi ro.

3.1. Tối Ưu Hóa Vị Trí Cẩu Tháp

Nghiên cứu đã chứng minh hiệu quả của việc tối ưu hóa vị trí cẩu tháp dựa trên BIM và thuật toán di truyền NSGA-II. Phương pháp này giúp giảm thiểu thời gian vận chuyển và tăng độ an toàn trong công trường. Các kết quả nghiên cứu có thể được áp dụng rộng rãi trong các dự án xây dựng, mang lại hiệu quả cao và giảm thiểu rủi ro.

3.2. Ứng Dụng Thực Tiễn

Nghiên cứu này không chỉ mang lại lợi ích về mặt lý thuyết mà còn có giá trị thực tiễn cao. Công nghệ xây dựng hiện đại này có thể được áp dụng rộng rãi trong các dự án xây dựng, giúp tối ưu hóa vị trí cẩu tháp và giảm thiểu thời gian và chi phí thi công. Các nhà quản lý dự án có thể sử dụng các kết quả nghiên cứu để đưa ra quyết định chính xác và nhanh chóng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh ngành xây dựng Việt Nam đang phát triển mạnh mẽ, đặc biệt tại TP. Hồ Chí Minh với hàng trăm dự án nhà cao tầng triển khai đồng thời, hiệu quả vận hành thiết bị thi công trở thành yếu tố quyết định tiến độ và chi phí dự án. Cầu tháp — với chi phí thuê từ 48 đến 122 triệu đồng/tháng tùy loại — là một trong những thiết bị tốn kém nhất tại công trường, song việc bố trí vị trí cầu tháp hiện nay vẫn chủ yếu dựa vào kinh nghiệm cá nhân của người lập biện pháp thi công, hoàn toàn thiếu công cụ đánh giá định lượng.

Luận văn thạc sĩ "Xác định vị trí cầu tháp trong công trường xây dựng dựa trên nền tảng BIM" do Ngô Xuân Vĩnh thực hiện tại Trường Đại học Bách Khoa – ĐHQG TP.HCM (2019), dưới sự hướng dẫn của PGS.TS. Phạm Hồng Luân, tập trung giải quyết bài toán tối ưu hóa vị trí cầu tháp bằng cách tích hợp công nghệ BIM (Building Information Modeling) với thuật toán di truyền đa mục tiêu NSGA-II thông qua ngôn ngữ lập trình thị giác Dynamo.

Phạm vi nghiên cứu tập trung vào các công trình dân dụng nhà nhiều tầng có kết cấu lắp ghép tại TP. HCM, trong giai đoạn thi công phần thân. Đối tượng áp dụng cụ thể là các dự án đang sử dụng phần mềm Autodesk Revit 2018 và Dynamo. Nghiên cứu không chỉ đề xuất vị trí đặt cầu tháp tối ưu mà còn tự động dự đoán tiến độ thi công thông qua tính toán thời gian hoạt động thực tế của cầu tháp — điều mà các phương pháp truyền thống không thể thực hiện được.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên hai trụ cột lý thuyết chính:

Thứ nhất, mô hình hóa thông tin xây dựng (BIM — Building Information Modeling): BIM không chỉ là công cụ thiết kế 3D mà còn là nền tảng quản lý dữ liệu xuyên suốt vòng đời dự án. Trong nghiên cứu này, BIM đóng vai trò là nguồn cung cấp đầu vào tự động cho mô hình toán học, bao gồm tọa độ không gian 3D của cấu kiện, khối lượng từng phần tử, vị trí điểm cung ứng vật tư và cấu hình công trường. Dữ liệu BIM được khai thác qua Autodesk Revit 2018, đảm bảo tính nhất quán và loại bỏ sai sót do nhập liệu thủ công — một hạn chế phổ biến của các nghiên cứu trước.

Thứ hai, thuật toán di truyền đa mục tiêu NSGA-II (Non-dominated Sorting Genetic Algorithm II): NSGA-II là thuật toán "Metaheuristic" đa mục tiêu được sử dụng rộng rãi nhất trong tối ưu hóa kỹ thuật. Thuật toán mô phỏng quá trình tiến hóa sinh học theo học thuyết Darwin, vận dụng các nguyên lý di truyền, đột biến, chọn lọc tự nhiên và trao đổi chéo nhị phân. Trong bài toán cầu tháp, NSGA-II tìm kiếm đồng thời vị trí tối ưu thỏa mãn 5 hàm mục tiêu: 2 hàm đáp ứng tải trọng nâng, 2 hàm tối ưu thời gian vận hành, và 1 hàm đảm bảo khoảng cách an toàn giữa các cầu tháp.

Năm khái niệm chuyên ngành cốt lõi bao gồm: Lift score (điểm số đánh giá khả năng nâng từng cấu kiện), Lift status (trạng thái phân loại cấu kiện theo màu sắc trực quan trên Revit), điểm cung (vị trí tập kết vật tư), điểm cầu (vị trí yêu cầu vận chuyển cấu kiện), và Pareto front (tập hợp nghiệm tối ưu không trội).

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào: Mô hình BIM của một công trình dân dụng cao tầng tại TP. HCM, bao gồm toàn bộ cấu kiện lắp ghép trong giai đoạn thi công phần thân. Dữ liệu kỹ thuật của 6 loại cầu tháp phổ biến được nhập từ catalogue nhà sản xuất: MCR160 (tải tối đa 10 tấn, tầm với 50m), MCi85A (5 tấn, 50m), MC175B (8 tấn, 60m), MCT205 (10 tấn, 65m), QTZ7030 và QTZ125.

Cỡ mẫu và phương pháp chọn mẫu: Toàn bộ cấu kiện tham gia vận chuyển trong công trình được đưa vào phân tích (phương pháp lấy mẫu toàn bộ — census), đảm bảo không bỏ sót bất kỳ yêu cầu vận chuyển nào. Nghiên cứu phân tích 3 trường hợp bố trí: 1 cầu tháp, 2 cầu tháp và 3 cầu tháp hoạt động đồng thời, mỗi trường hợp được đánh giá qua 2 phương pháp độc lập để đối chiếu kết quả.

Phương pháp phân tích: Công cụ Dynamo được lập trình với hệ thống nút (nodes) tùy chỉnh để tự động: (1) thu thập tọa độ và khối lượng cấu kiện từ Revit, (2) kiểm tra khả năng nâng tải theo từng bán kính, (3) tính thời gian chu kỳ nâng hạ theo công thức Zhang và cộng sự có hiệu chỉnh hệ số an toàn α = 1, và (4) chạy thuật toán NSGA-II qua gói Optimo do BIM-SIM Lab (Texas A&M University) phát triển. Kết quả được hiển thị màu sắc trực quan ngay trên mô hình Revit. Toàn bộ quá trình nghiên cứu kéo dài từ tháng 01/2018 đến tháng 12/2018.

---

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện 1 — Ưu thế chi phí của cầu tháp so với xe cầu theo thời gian sử dụng: Phân tích chi phí thuê thực tế cho thấy cầu tháp MCi85A (khoảng 48–50 triệu đồng/tháng) trở nên tiết kiệm hơn xe cầu 50 tấn (180 triệu đồng/tháng) nếu thời gian sử dụng từ 5 tháng trở lên. Cầu tháp MC205B có điểm hòa vốn tại 6 tháng, còn QTZ7030 tại 7 tháng. Với hầu hết các dự án nhà cao tầng tại TP. HCM có thời gian thi công phần thân từ 8–18 tháng, cầu tháp luôn là lựa chọn kinh tế hơn. Dữ liệu này có thể được trình bày trực quan qua biểu đồ đường so sánh chi phí tích lũy theo tháng sử dụng, rõ ràng cho thấy giao điểm hòa vốn của từng loại thiết bị.

Phát hiện 2 — Tiết kiệm thời gian vận hành nhờ tối ưu hóa vị trí: Theo kết quả mô phỏng ngẫu nhiên tham chiếu từ nghiên cứu của P. Zhang và cộng sự (1999), mô hình toán học tương tự có thể tiết kiệm từ 20–40% thời gian quay của cầu tháp so với cách bố trí theo kinh nghiệm. Trong khi đó, mô hình tối ưu dòng yêu cầu dịch vụ của Zavichi (2014) chứng minh tiết kiệm 25–45% tổng thời gian di chuyển tay cần tùy theo số lượng yêu cầu đồng thời. Nghiên cứu này áp dụng nguyên lý tương tự nhưng tích hợp trực tiếp vào mô hình BIM, giúp kết quả sát thực tế hơn.

Phát hiện 3 — Hệ thống phân loại Lift Status 4 trạng thái: Phương pháp đề xuất phân loại cấu kiện thành 4 trạng thái hiển thị màu sắc trong Revit: cấu kiện có thể nâng đạt yêu cầu (xanh), cấu kiện nâng được nhưng vượt ngưỡng cảnh báo (vàng), cấu kiện không thể nâng do quá tải (đỏ), và cấu kiện ngoài tầm với (xám). Kết quả trực quan này cho phép kỹ sư nhận biết ngay các vùng công trường không được đáp ứng mà không cần đọc bảng số liệu phức tạp — giải quyết hạn chế "đầu ra trừu tượng" của các mô hình toán học trước đây.

Phát hiện 4 — Tối ưu đa mục tiêu cho bố trí nhiều cầu tháp: Khi bố trí 3 cầu tháp đồng thời, thuật toán NSGA-II chạy trên Dynamo tự động phân công nhiệm vụ cho từng cầu tháp, tính toán thời gian hoạt động T1, T2, T3, T4 riêng biệt và phối hợp hoạt động đồng thời. Hệ thống xuất ra tọa độ đặt cầu tháp tối ưu sau mỗi vòng lặp di truyền, với khoảng cách an toàn giữa các tay cần được đảm bảo thông qua hàm mục tiêu số 5 (hàm khoảng cách).

Thảo luận kết quả

So với các nghiên cứu trước, phương pháp đề xuất có ba điểm vượt trội rõ ràng. Về tự động hóa đầu vào: Rodriguez-Ramos & Francis (1983), Furusaka & Gray (1984) và Zhang et al. (1999) đều yêu cầu nhập liệu thủ công tốn thời gian. Nghiên cứu này khai thác dữ liệu trực tiếp từ mô hình BIM, loại bỏ hoàn toàn bước này. Về tính trực quan: Các mô hình toán học trước đây xuất kết quả dưới dạng số liệu trừu tượng, khó hiểu đối với kỹ sư thực tiễn. Hệ thống đề xuất hiển thị màu sắc và thông số trực tiếp trong bảng Properties của Revit, giúp người dùng ra quyết định tức thì. Về tính đa mục tiêu: Trong khi nghiên cứu năm 1983 chỉ tối ưu theo góc quay đơn thuần, nghiên cứu này tối ưu đồng thời 5 hàm mục tiêu, phản ánh sát hơn thực tế vận hành phức tạp tại công trường.

Nguyên nhân cốt lõi khiến phương pháp truyền thống thất bại là do bài toán bố trí cầu tháp thuộc dạng tổ hợp tối ưu đa ràng buộc NP-hard, không thể giải bằng phương pháp vét cạn hay kinh nghiệm thông thường khi số lượng cấu kiện và vị trí có thể đặt cầu tăng lên.

---

Đề xuất và khuyến nghị

1. Triển khai hệ thống BIM-NSGA-II như quy trình bắt buộc trong giai đoạn lập biện pháp thi công: Chủ đầu tư và nhà thầu cần yêu cầu tích hợp module tối ưu hóa vị trí cầu tháp vào quy trình BIM từ giai đoạn thiết kế kỹ thuật thi công. Mục tiêu cụ thể: giảm ít nhất 20% thời gian vận hành cầu tháp so với phương án kinh nghiệm. Timeline thực hiện: hoàn thành trước khi khởi công phần thân ít nhất 30 ngày. Chủ thể: Ban quản lý dự án và tổng thầu xây dựng.

2. Đào tạo kỹ sư hiện trường kỹ năng sử dụng Dynamo-BIM: Các đơn vị thi công nên tổ chức chương trình đào tạo Dynamo cho kỹ sư thi công và kỹ sư kế hoạch. Mục tiêu: trong vòng 12 tháng, mỗi tổng thầu có ít nhất 3 kỹ sư thành thạo lập trình Dynamo cơ bản, đủ năng lực vận hành hệ thống tối ưu cầu tháp. Chủ thể: Phòng kỹ thuật tổng thầu và các trung tâm đào tạo Autodesk tại Việt Nam.

3. Xây dựng thư viện dữ liệu catalogue cầu tháp chuẩn hóa: Các thông số kỹ thuật của cầu tháp (tải trọng nâng theo bán kính, vận tốc nâng hạ, vận tốc xe con, vận tốc quay) cần được số hóa và tích hợp vào thư viện BIM quốc gia. Thư viện này cần bao gồm ít nhất 10 dòng cầu tháp phổ biến tại thị trường Việt Nam. Timeline: hoàn thiện trong vòng 6 tháng sau khi có chủ trương. Chủ thể: Bộ Xây dựng và các hiệp hội nhà thầu xây dựng.

4. Mở rộng mô hình cho công trình sử dụng kết cấu lắp ghép và nhà ở xã hội: Với xu hướng phát triển nhà ở xã hội quy mô lớn tại Việt Nam trong giai đoạn 2025–2030, nghiên cứu nên được mở rộng áp dụng cho các dự án kết cấu bê tông lắp ghép quy mô khu đô thị, nơi có từ 5 cầu tháp trở lên vận hành đồng thời. Mục tiêu: giảm 15% chi phí biện pháp thi công tổng thể cho nhóm dự án này. Chủ thể: Viện Kinh tế Xây dựng và các chủ đầu tư dự án nhà ở xã hội.

---

Đối tượng nên tham khảo luận văn

Kỹ sư thi công và kỹ sư kế hoạch tại các tổng thầu xây dựng: Đây là nhóm hưởng lợi trực tiếp nhất. Luận văn cung cấp quy trình cụ thể để xác định vị trí cầu tháp có cơ sở khoa học thay vì dựa vào kinh nghiệm cá nhân. Kỹ sư có thể áp dụng ngay hệ thống vào dự án đang triển khai nếu có mô hình BIM sẵn có, đặc biệt hữu ích khi cần so sánh phương án 1, 2 hoặc 3 cầu tháp và dự đoán tiến độ thi công tương ứng.

Sinh viên và học viên cao học ngành Quản lý Xây dựng, Kỹ thuật Xây dựng: Luận văn là tài liệu tham khảo học thuật giá trị, minh họa cách ứng dụng thuật toán tối ưu hóa vào bài toán thực tiễn xây dựng. Hướng nghiên cứu mở ra nhiều chủ đề tiếp nối: tích hợp 4D BIM vào lập tiến độ, tối ưu vị trí thiết bị trộn bê tông, phân tích xung đột không gian đa thiết bị.

Chuyên gia tư vấn BIM và công ty triển khai BIM: Luận văn cung cấp framework kỹ thuật để phát triển thành sản phẩm dịch vụ tư vấn tối ưu hóa công trường. Mô hình 3 module (A: nền tảng BIM → B: toán học tối ưu → C: hiển thị kết quả) có thể được đóng gói thành gói tư vấn chuyên biệt cho các dự án cao tầng.

Chủ đầu tư và ban quản lý dự án: Luận văn cung cấp cơ sở để đặt yêu cầu định lượng với nhà thầu về hiệu quả bố trí cầu tháp, đồng thời hiểu được rõ tại sao sự chênh lệch chi phí thuê giữa MCi85A và QTZ7030 (chênh lệch tích lũy lên tới hàng trăm triệu đồng sau 10 tháng) đòi hỏi phải có công cụ lựa chọn đúng đắn từ đầu dự án.

---

Câu hỏi thường gặp

1. BIM và phần mềm Revit 2018 có phải điều kiện bắt buộc để áp dụng phương pháp này không?

Revit 2018 là môi trường được sử dụng trong nghiên cứu, tuy nhiên nguyên lý hoàn toàn có thể triển khai trên các phiên bản Revit mới hơn. Điều kiện cốt lõi là dự án cần có mô hình BIM 3D với thông tin khối lượng và tọa độ cấu kiện được nhập đầy đủ. Với các dự án chưa có BIM, chi phí xây dựng mô hình ban đầu thường được bù đắp bởi tiết kiệm tiến độ về sau.

2. Thuật toán NSGA-II có cần kiến thức lập trình chuyên sâu để vận hành không?

Không bắt buộc. Gói Optimo tích hợp sẵn NSGA-II vào Dynamo dưới dạng các nút đồ họa kéo-thả. Kỹ sư chỉ cần nhập thông số biên (kích thước quần thể, số vòng lặp, giới hạn tọa độ) và định nghĩa hàm mục tiêu. Dynamo xử lý toàn bộ thuật toán phía sau. Tuy nhiên, để tùy chỉnh hàm mục tiêu phức tạp, cần hiểu cú pháp Code Block cơ bản trong Dynamo.

3. Phương pháp này xử lý bài toán xung đột không gian giữa hai tay cần cầu tháp như thế nào?

Hàm mục tiêu số 5 trong mô hình đặc biệt xử lý vấn đề này bằng cách ràng buộc khoảng cách tối thiểu an toàn giữa tâm thân hai cầu tháp. NSGA-II tự động loại bỏ mọi nghiệm vi phạm điều kiện này trong quá trình tiến hóa. Kết quả cuối cùng trên Pareto front đều là các phương án đảm bảo không xảy ra va chạm tay cần trong điều kiện làm việc bình thường.

4. Hệ thống có dự đoán được tiến độ thi công cụ thể không?

Có. Thông qua tính toán thời gian chu kỳ nâng hạ từng cấu kiện theo công thức Zhang có hiệu chỉnh (hệ số α = 1 đảm bảo an toàn), hệ thống xuất thời gian vận hành lý thuyết cho từng cầu tháp và gán giá trị "Lift time" cho từng cấu kiện ngay trong bảng Properties của Revit. Tổng thời gian này là cơ sở để dự đoán tiến độ phần thân công trình, mặc dù cần hiệu chỉnh thêm cho hệ số năng suất thực tế và thời gian chờ đợi tại công trường.

5. Chi phí thuê cầu tháp loại nào là tối ưu nhất cho dự án nhà cao tầng tại TP. HCM?

Không có câu trả lời duy nhất — lựa chọn phụ thuộc vào thời gian sử dụng, tải trọng cấu kiện nặng nhất và tầm với yêu cầu. Nghiên cứu chỉ ra: MCi85A tiết kiệm hơn xe cầu từ tháng thứ 5, MC205B từ tháng thứ 6, QTZ7030 từ tháng thứ 7. Sự chênh lệch chi phí tích lũy giữa MCi85A và QTZ7030 sau 10 tháng là rất đáng kể (hàng trăm triệu đồng), nên cần công cụ tính toán chứ không nên chọn theo thói quen.

---

Kết luận

Luận văn này đạt được những đóng góp có giá trị thực tiễn cao trong lĩnh vực quản lý thi công:

• Xây dựng quy trình tích hợp BIM – Dynamo – NSGA-II lần đầu tiên được áp dụng hoàn chỉnh trong bối cảnh thị trường xây dựng Việt Nam, thay thế phương pháp thử và sai dựa vào kinh nghiệm
• Giải quyết đồng thời 5 hàm mục tiêu bao gồm tải trọng nâng, thời gian vận hành và khoảng cách an toàn — vượt xa các mô hình đơn mục tiêu của các nghiên cứu trước thập niên 2000
• Trực quan hóa kết quả 100% trong môi trường BIM thông qua hệ thống màu sắc Lift Status 4 trạng thái, giúp kỹ sư thực tế ra quyết định nhanh chóng mà không cần đọc bảng số liệu phức tạp
• Cung cấp cơ sở dữ liệu so sánh chi phí giữa 6 loại cầu tháp phổ biến và xe cầu 50 tấn, hỗ trợ quyết định lựa chọn thiết bị có cơ sở kinh tế
• Mở ra hướng nghiên cứu tiếp theo gồm: tích hợp lịch trình 4D BIM, mở rộng cho công trình hạ tầng và khu công nghiệp, phát triển module kiểm tra xung đột không gian thời gian thực

Các kỹ sư và nhà quản lý dự án có thể bắt đầu bằng việc xây dựng mô hình BIM đầy đủ ngay từ giai đoạn thiết kế kỹ thuật thi công và tiếp cận mã nguồn Dynamo của nghiên cứu này để rút ngắn thời gian triển khai. Đây là bước đi cụ thể để hiện đại hóa công tác lập biện pháp thi công tại Việt Nam theo xu hướng số hóa toàn ngành xây dựng.

Trích đoạn nội dung tài liệu

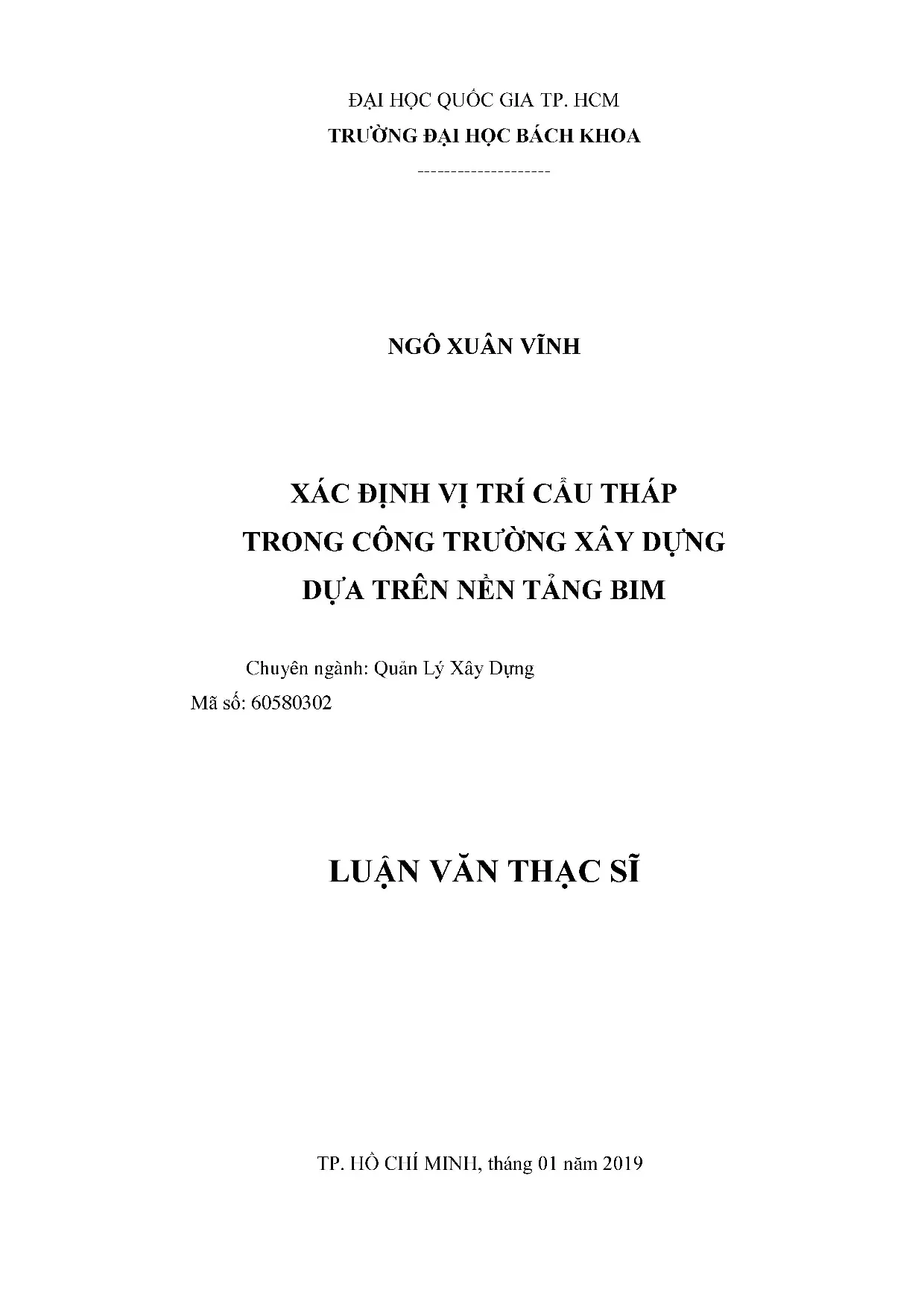

ĐẠI HỌC QUỐC GIA TP. HCM TRƯỜNG ĐẠI HỌC BÁCH KHOA NGÔ XUÂN VĨNH XÁC ĐỊNH VỊ TRÍ CÂU THAP TRONG CÔNG TRƯỜNG XÂY DỰNG DỰA TREN NEN TANG BIM Chuyén nganh: Quan Ly Xay Dung Mã số: 60580302 LUẬN VÁN THẠC SĨ TP. HO CHI MINH, tháng 01 năm 2019 CÔNG TRÌNH ĐƯỢC HOÀN THÀNH TẠI TRUONG ĐẠI HOC BACH KHOA —DHQG -HCM Cán bộ hướng dẫn khoa hoc : PGS. TS Pham Hồng Luân Cán bộ cham nhận xét 1 : TS.

Nguyễn Anh Thư Cán bộ cham nhận xét 2 : TS. Đặng Thị Trang Luận văn thạc sĩ được bảo vệ tại Trường Dai học Bách Khoa, ĐHQG Tp. HCM ngày 05 tháng 01 năm 2019 Thanh phan Hội đồng đánh giá luận văn thạc sĩ gồm: 1. Lương Đức Long — Chủ tịch hội đồng 2.

Trần Đức Học — Thư ký 3. Nguyễn Anh Thư — Cán bộ phản biện 1 4. Đặng Thị Trang — Cán bộ phản biện 2 5. Đỗ Tiến Sỹ — Uỷ viên Xác nhận của Chủ tịch Hội đồng đánh giá LV và Trưởng Khoa quản lý chuyên ngành sau khi luận văn đã được sửa chữa (nêu có).

CHỦ TỊCH HỘI ĐÔNG TRƯỞNG KHOA ĐẠI HỌC QUỐC GIA TP.HCM CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM TRƯỜNG ĐẠI HỌC BÁCH KHOA Độc lập - Tự do - Hạnh phúc NHIEM VỤ LUẬN VĂN THAC SĨ Họ tên học viên: NGÔ XUÂN VĨNH MSHV: 1670519 Ngày, thang, năm sinh: 23/07/1993 Nơi sinh: Long An Chuyên ngành: Quản lý xây dựng Mã số : 60580302 I. TÊN DE TÀI: Xác định vị trí cầu tháp trong công trường xây dựng dựa trên nền tảng BIM NHIỆM VỤ VÀ NỘI DUNG: Phân tích các vị trí có thể đặt cầu tháp trong công trường. Sử dụng ngôn ngữ lập trình thị giác Dynamo-BIM để đánh giá chính xác khả năng vận chuyền của cau tháp tại từng vị trí trong công trường. Ứng dụng thuật toán di truyền đa mục tiêu NSGA-II tìm ra vị trí câu tháp tối ưu cho cả 2 yếu tố: yếu tô kỹ thuật (đáp ứng day đủ mọi yêu cầu vận chuyền cấu kiện, vật tư.) và yếu tố thời gian (giảm thiểu tiễn độ thi công).

So sánh kết quả của từng phương án bố trí câu tháp, đưa ra lựa chọn phù hợp về số lượng cầu tháp phục vụ công trình và dự đoán tiễn độ thi công công trình. NGÀY GIAO NHIỆM VU: 15/01/2018 HI. NGÀY HOÀN THÀNH NHIỆM VU: 02/12/2018 IV.CÁN BO HUONG DAN: Phó Giáo sư, Tiến sĩ PHAM HONG LUAN Tp. HCM, ngày 02 tháng 12 năm 2018 CÁN BỘ HƯỚNG DAN CHỦ NHIỆM BỘ MÔN ĐÀO TẠO TRƯỞNG KHOA HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS.

Phạm Hồng Luân cau LỜI CÁM ƠN Đầu tiên, tôi xin bày tỏ lòng biết ơn chân thành đến PGS.TS Phạm Hồng Luân đã tận tình hướng dẫn, truyền đạt kiến thức, kinh nghiệm cho tôi trong suốt thời gian thực hiện luận văn. Xin chân thành cảm ơn quý thầy cô Khoa Kỹ thuật Xây dựng, đặc biệt là các thây cô thuộc ngành Quản lý xây dựng đã tận tình hỗ trợ và truyền đạt kiến thức cho tôi trong suốt quá trình học tập tại trường. Xin cảm ơn các bạn bè, đồng nghiệp tại cơ quan nơi tôi công tác đã truyền đạt kinh nghiệm thực tế và tạo điều kiện tốt nhất cho tôi trong quá trình thực hiện luận văn. Cảm ơn cộng đồng kiến trúc sư, kỹ sư thuộc diễn đàn #⁄/ps:⁄oruưn.com đã giúp đỡ tôi rất nhiều trong quá trình nghiên cứu.

Cuôi cùng, xin cam ơn cha me tôi đã het lòng tạo điều kiện cho tôi trong suôt quá trình học tập và thực hiện luận văn. Hô Chí Minh, ngày 02 tháng 12 năm 2018 Đề tài: Xác định vị trí cầu tháp trong công trường xây dựng Trang 2/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS. Phạm Hồng Luân cau TOM TAT LUẬN VAN Lập kế hoạch bồ tri công trường là một van dé phức tạp vi có nhiều điều kiện rang buộc với nhau. Trong đó, cau tháp là thành phan quan trọng trong công tác bố trí thiết bị tạm thời ở hầu hết các dự án xây dựng.

Xác định vi trí cua cầu tháp là một nhiệm vụ thiết yếu trong công tác quy hoạch bình đồ công trường, là nội dung của nghiên cứu này. Việc bồ trí cầu tháp tại công trường phụ thuộc vao nhiều yếu tô liên quan, bao gồm các ràng buộc về mặt hình dạng và kích thước của các công trình, loại vật tư và số lượng vật tư yêu cầu, thông số cần cau, loại cầu tháp và cách bồ trí công trường. Những yếu tố này thay đôi từ dự án này sang dự án khác, dẫn đến các chiến lược va phương pháp bố trí công trường trở nên đa dạng và phức tạp. Vẫn đề thực tế này làm cho việc tìm vị trí cầu tháp được giải quyết tùy thuộc vào kinh nghiệm của các nhà thiết kế, phương pháp chỉ là bằng cách giả định và thông qua thử va sai.

Mục đích của bài báo này là phát triển một phương pháp tích hợp, kết hop với mô hình hóa thông tin xây dựng (BIM) và thuật toán di truyền đa mục tiêu và phân loại không trội (NSGA-ID) dé tu động tao ra một sơ đồ bó trí cần câu tháp tối ưu. Thứ nhất, BIM được sử dụng dé cung cấp đầu vào cho mô hình toán học. Sau đó, NSGA-II được sử dung dé xác định vị trí tối ưu của cần cau tháp và điểm cung cấp thông qua chương trình Dynamo BIM. Cuối cùng, sơ dé bồ trí cần câu tháp tối ưu sẽ được hién thị và đánh giá thông qua mô phỏng dựa trên BIM.

Đề tài: Xác định vị trí cầu tháp trong công trường xây dựng Trang 3/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS. Phạm Hồng Luân cau ABSTRACT Site layout planning is a complicated problem due to the existence of a vast number of interrelated planning constraints. In particular, tower crane is an important component of temporary site layout facilities in most construction projects. Determining the position of tower cranes is an essential task of layout planning that can reduce conflicts between groups of tower cranes, which is the content of this study.

The tower crane layout planning on site depends on many relevant factors, including site constraints, shape and size of the buildings, crane type, and construction site layout. These factors vary from one project to another, resulting to a variety of complex strategies and approaches of site layout. This fact makes the crane position problem impractical to be solved depending on experience of practitioners. The purpose of this paper is to develop an integrated approach which combines Building Information Modelling (BIM) and A Fast and Elitist Multiobjective Genetic Algorithm (NSGA-T]) to automatically generate an optimal tower crane layout plan.

Firstly, BIM is utilised to provide inputs for the mathematical model. Then the NSGA-II is used to determine the optimal locations of tower cranes and supply points through Dynamo BIM program. Finally, the optimal tower crane layout scheme will be visualised and evaluated through BIM-based simulation. Đề tai: Xác định vi trí cầu tháp trong công trường xây dựng Trang 4/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS.

Phạm Hồng Luân cau LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu do chính tôi thực hiện. Các số liệu, kết quả phân tích trong luận van là hoàn toàn trung thực và chưa từng được ai công bố trong bat kỳ công trình nghiên cứu nào trước đây. Hô Chí Minh, ngày 02 tháng 12 năm 2018 Ngô Xuân Vĩnh Đề tài: Xác định vị trí cầu tháp trong công trường xây dựng Trang 5/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS. Phạm Hồng Luân cau MỤC LỤC I7 v02).

Giới thiệu ChUng. Xác định vẫn dé nghiên Cru. 5-5-5 5° << << ssseseseSeSeS SE sseseses 13 1. Lý do hình thành nghiÊn CỨU.

Xác định van dé nghiên cứu .------- + 2 2+2 2 +E+E+E£EE£E£EEE£ESEEEEEEEEEEEEEErkrkrreee 14 1. Sự cần thiết của nghiên cứu MAY. Mục tiêu nghiÊn CỨU. Phạm vi nghiÊn CỨU.

Đối tượng nghiên CUU. Các nghiên cứu trước đây có liên quan đến đề tài .-5-s--csce< se << es=<<«e 16 2. Phân tích một số công trình nghiên cứu trước đÓ.<-5-5<csesese se es=s<«e 16 2. Tổng hợp thông tin lựa chọn cau tháp trong công trình xây dựng.

Thông số cơ bản của cầu tháp. Tổng hợp các loại cầu tháp pho biến hiện nay. Vị tri đặt cầu thap. Một số mâu thuẫn giữa tính năng kỹ thuật câu tháp với nhu cầu thi công và cách 57185107277 27 2.

Phân tích, đánh giá lựa chọn xe cầu và cầu tháp. Phân tích dựa trên chức năng sử dụng. Phân tích dựa trên chi phí thực tẾ.---- ¿5 + E22 £E+E+E£EE£E£EE£E£ESEEErEerererrees 30 2. Sự chênh lệnh chi phí thuê của các loại cầu tháp.

Kết cau bê tông lắp ghép, kết cau thép, khuynh hướng cho tương lai. Ung dụng Dynamo cho dự án BIM trong giai đoạn lập kế hoạch. Gi oán in hềẽễiDm5:'ổŸÝ. 33 Đề tài: Xác định vị trí cầu tháp trong công trường xây dựng Trang 6/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS.

Phạm Hồng Luân cau 2. Tổng quan về Dynamo. PHƯƠNG PHÁP NGHIÊN CUU. 2° s<es+ess€teseErseErrserrseevseerrserrsesre 37 3.

Quy trình thực hiệnnghiÊn CỨU. Quy trình bồ trí cau tháp tự động dựa trên nền tảng BIM. Trình tự nghiên cứu tổng quát .---¿- ¿5+ + SE+E+E£EE+ESEEEEEEEEEEEEEEEEEEEEEErkrreee 38 3. Quy trình bé trí câu tháp tự động dựa trên nền tảng BIM.

Thuật toán di truyền trong tìm kiếm vị trí tối ưu cho cầu tháp. Khái niệm cơ bản. Giới thiệu về OptimO. Tính toán thời gian nâng hạ cho cầu thap .-° << s-s se es << csesssessesesesssee 45 3.

Cơ sở lý thuyết tính toán. Công cụ nghiÊn CỨU. ÁP DUNG THUẬT TOÁN NGHIÊN CỨU VÀO MÔ HÌNH CỤ THÊ. Giới thiệu tổng quan công trình.

Các điều kiện ràng buộc khi áp dung mô hình. Thông số đầu vào mô hình .--5- 5< £ £ << <s se eseE e4 esesesesesessse 51 4. Phan dữ liệu đầu vào mô hình oo. Phan khởi ta0.

Mô tả phương pháp phân tich VỊ tri. Phân loại thang đánh giá kết qua nâng (Lift status) occ - 25555252 c<+cscscs¿ 56 4. Thông số đầu vào cau tháp được tổng hop đưa vào trong mô hình. Đánh giá kết quả thông qua điểm số nâng (Lift score).

Hiện thị kết quả ra R€vVit. Trường hợp 1: Xác định vi trí tối ưu cho cầu tháp đơn. Phương pháp 1: Kết hợp yếu tổ thời gian với các vị trí đã xác định dé tìm vi trí Đề tài: Xác định vị trí cầu tháp trong công trường xây dựng Trang 7/104 dựa trên nền tảng BIM HVTH: Ngô Xuân Vĩnh - 1670519 CBHD: PGS. Phạm Hồng Luân cau 4.

Phương pháp 2: Tối ưu vị trí cau tháp sử dụng thuật toán NSGA-II tính toán cho HAM Aa MUC THOU 01. Trường hop 2: Bồ trí tối ưu cho hai cau tháp .
